MODE D'EMPLOI TE FC 3V FERROLI

• Ce manuel décrit en détaill les précautions à prendre lors de l'opération.
• Pour utiliser correctement le contrôleur filaire, veuillez tire attentivement ce manuel avant d'utiliser l'unité.
• Conservez ce manuel dans un endroit pratique pour referencia ultérieure.
• La documentation originale est écrite en Anglais. Toutes les autres langues sont des traductions.

FR

TABLE DES MATIÈRES

1 Utilisation rapide. 01
2 Caractéristiques 01
3 Paramétres principaux 02
4 Aperçu 03
5 Reglage de base 04
- 6 Réglage de la vitesse du ventilateur .....05
7 Réglage de la minuterie 06
8 Réglage du verrouillage infant 07
9 Affichage de la tempéature interieure 07
10 Mise en service du projet 08
11 Installation 13

FR

1 Utilisation rapide

Marche/Arrêt

Mode VissAduStentateurlptetupteu

1.1 Utilisation de la fonction auxiliaire

• Fonction minuterie :

Minuterie Ajuster le temps

Appuyez sur pour confirmer la minuterie

Appuyez et maintenez pendant 3 s pour annuler la minuterie

• Fonction ECO :

Appuyez et maintenez Activez le mode ECO pendant 2 s

2 Caractéristiques

Modbus

Modbus VerrolMedepe

chauffageauxiliaireelectrique

Réglage ECO

Fonction minuterie

FR

3 Paramètres principaux

Tension nominale 220-	240V~, 50/60Hz
Courant nominal	Charge fortement résistive : max. 1 A/sortingie, total : max. 1 A Charge inductive : max. 0,9 A/sortingie, total : max. 1 A, PF = 0,93
Limite de température	-15 à 43 °C
Humidité	≤ HR 90 %
Degré de pollution 2
Type d'action 1B.U

ATTENTION

• Confiez l'installation à un technician local qualifié. L'utilisateur ne doit pas installer l'unité. L'unité doit être installée par un technicien professionnel.
• Avant le nettoyage ou l'entretien, assurez-vous que l'alimentation est coupée. N'utilise pas d'eau pour le lavage afin d'éviter les chocs ELECTriques.
• N'utilisez pas avec les mains mouillées pour éviter les chocs electriques.
• N'utilise pas de pesticides, de désinfectants ou des produits inflammables directement sur le contrôleur filaire car ils pourraient endommager l'appareil ou provoquer des incendies.
• N'essayez pas de-retirer le panneau d'affichage à mains nues pour éviter les chocs électriques.

FR

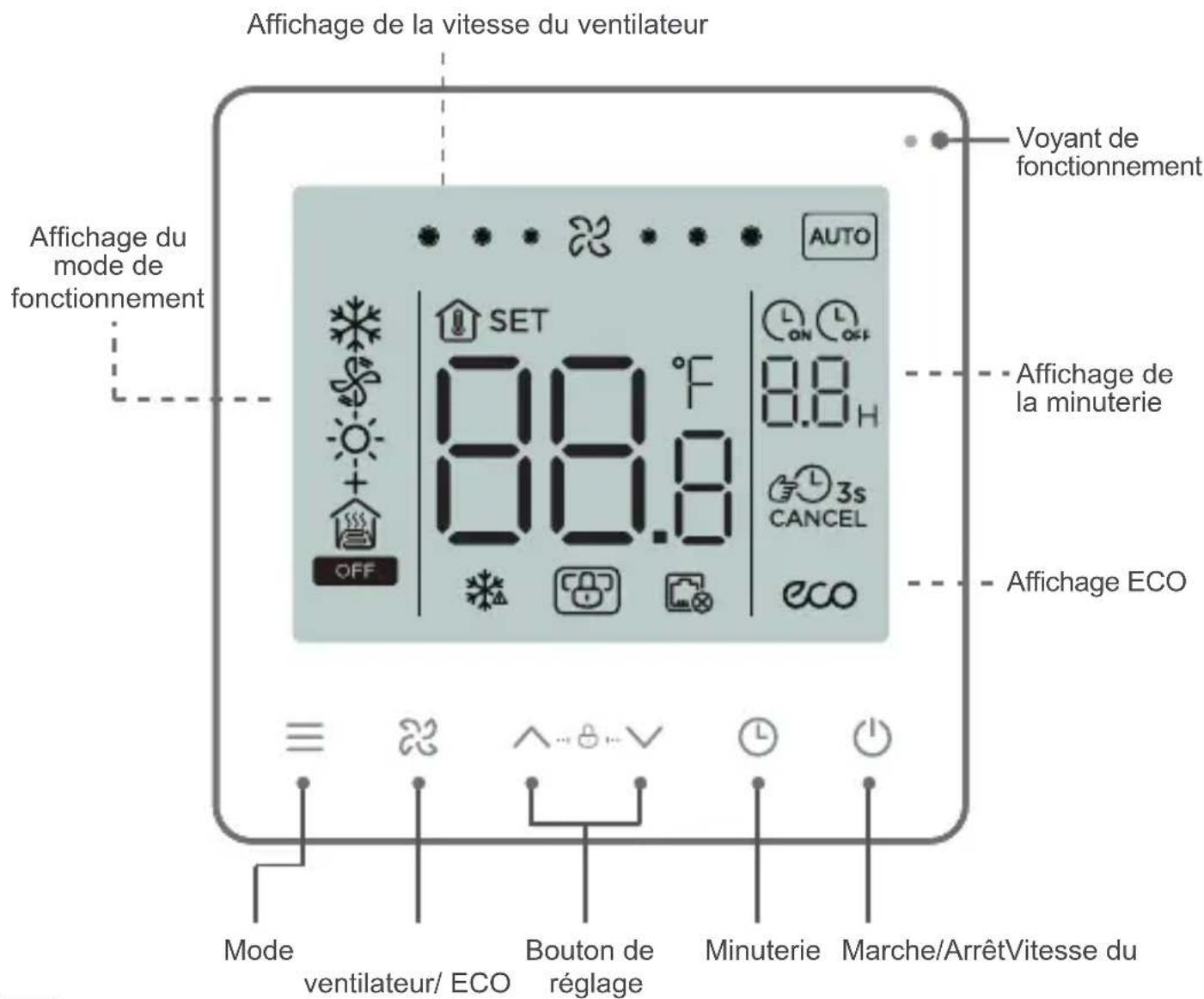

4 Aperçu

FR

5 Réglage de base

1. Marche/ Arret

Appuyez sur . Levoyant à DEL d'etat de fonctionnement s'allume et le climatiseur commence à fonctionner;

Appuyez à nouveau sur . Levoyant à DEL d'etat de fonctionnement s'éteint et le climatiseur cette de fonctionner.

OFF L'icone s'affiche lorsque le climatiseur est eteint.

1. Sélection Appuyez sur é pour changer le mode de fonctionnement conformément du mode aux instructions affichées ci-dessous :

Le scenario de refroidissement et de chauffage à deux tuyaux est définis avant la livraison de l'usine par défaut. Le scenario peut être modifié sur la base de réglages des paramètres en fonction du besoin réel.

Scénario	Changement de mode
Refroidissement à deux tuyaux	Froid Ventilateur
Refroidissement et chauffage à deux tuyaux	Froid Ventilateur Chaud
Refroidissement à deux tuyaux + Réchauffeur électrique auxiliaire	Froid Ventilateur Réchauffeur électrique auxiliaire
Chauffage à deux tuyaux + Chauffage électrique auxiliaire	Froid Ventilateur Réchauffeur électrique auxiliaire Chaud + Réchauffeur électrique auxiliaire
Refroidissement et chauffage à deux tuyaux + Réchauffeur électrique auxiliaire	Froid Ventilateur Chaud Réchauffeur électrique auxiliaire Chaud Réchauffeur électrique auxiliaire
Quatre tuyaux	Froid Ventilateur Chaud

1. Réglage de la température

Sauf en mode Ventilateur, appuyez sur ou pour régler la température de consigne interieure. Appuyez et maintenez le bouton pour augmenter ou diminuer la température de consigne en continu.

1. Reglage ECO

Appuyez et maintenez le bouton pendant 2 s pour activer le mode ECO.

Refroidissement ECO: 26^ , faible vitesse du ventilateur;

Ventilateur ECO : faible vitesse du ventilateur ;

Chauffage ECO: 18^ , faible vitesse du ventilateur;

Chauffage électrique auxiliaire ECO : 18 °C, faible vitesse du ventilateur ;

Chauffage + chauffage électrique ECO: 18 °C, faible vitesse du ventilateur

6 Réglage de la vitesse du ventilateur

1. Régler la vitesse du ventilateur

Appuyez sur pour régler la vitesse du ventilateur parmi Élevé, Normal, Faible et Auto.

ATTENTION

• Une fois la vitesse du ventilateur régée, il faut du temps pour que le climatiseur réagisse. Il est normal que le climatiseur ne réponde pas immédiatement au réglage.

FR

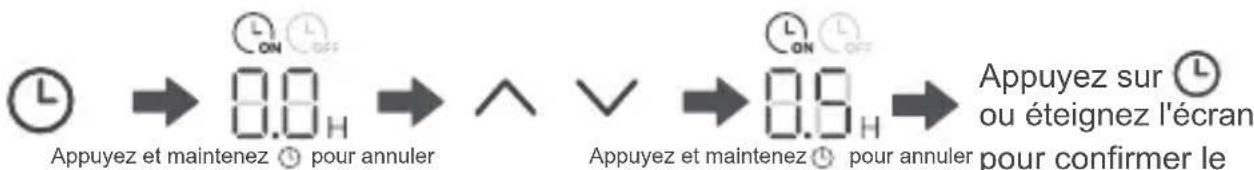

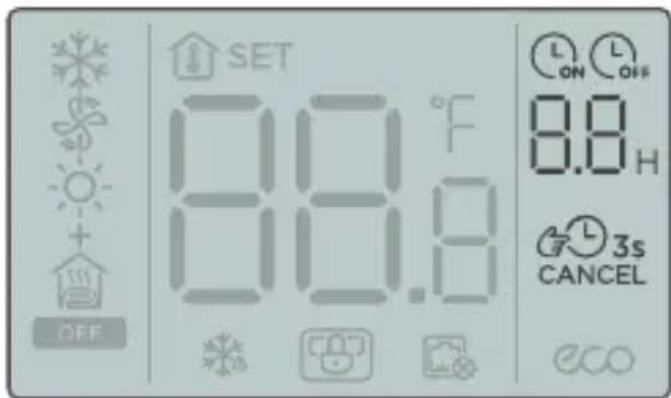

7 Réglage de la minuterie

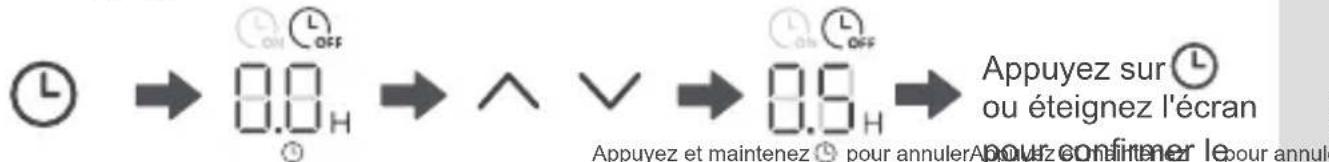

1. Réglage de la minuterie activée :

1. Réglage de la minuterie désactivée :

1. Annuler la minuterie :

Appuyez et maintenez Minuterie pendant 3 s ou reglez la minuterie sur 0.0 pour annuler le minutage.

ATTENTION

• La minuterie désactivée peut être régée lorsque le climatiseur est allumé et la minuterie activée peut être régée lorsque le climatiseur est étant.

FR

8 Réglage du verrouillage infant

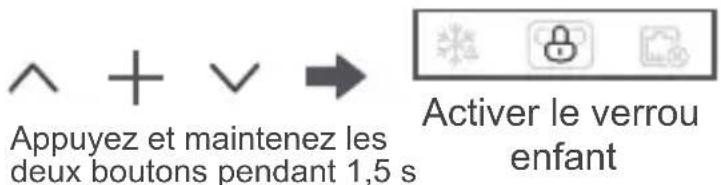

1. Activer le verrouillage infant

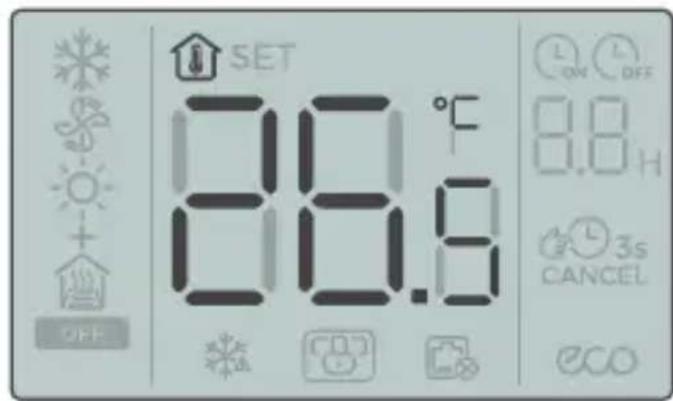

Le contrôle filaire ne répond pas lorsque vous appuyez sur les boutons et clignote.

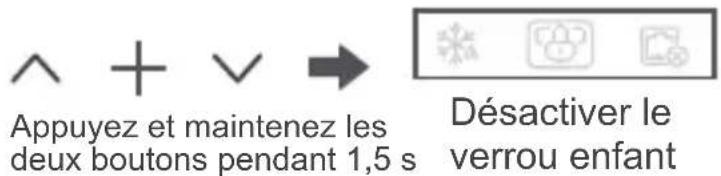

1. Désactiver le verrouillage infant

9 Affichage de la température interieure

• La température interieure s'affiche lorsque l'écran est étant.

FR

10 Mise en service du projet

10.1 Restauration des paramètres d'usine par défaut

• Appuyez et maintenez, 23 et 9 en même temps pendant 5 s, et la commande filaire redémarrera avec ses paramètres restaurés aux réglages d'usine.

10.2 Affichage des erreurs

• Lorsque le capteur tombe en panne, l'écran LCD affiche le code d'erreur E1 dans la zone d'affichage de Réglage de la température;
• Dans l'interface de réglage des paramètres, l'écran LCD affiche l'icone lorsqu'la communication Modbus échoue.
• Avertissez le revendeur du code d'erreur. Ne demontez pas, ne modifiez pas et ne reparez pas le climatiseur sans autorisation.

10.3 Réglages des paramètres du contrôle de température

• Les paramètres peuvent être définis lorsqu'l'unité est allumée ou étente.
• Appuyez et maintenez ≡ et ⊙ pendant 3 s pour acceder à l'interface de réglage des paramètres.
• ÀpRES avoir accedé à la page de réglage des paramètres, C0 s'affiche dans la zone d'affichage de la température. Appuyez sur et pour passer au code de paramètre ; après avoir sélectionné le code de paramètre, appuyez sur pour acceder aux réglages des paramètres spécifique. Appuyez sur et pour régler les paramètres. Appuyez sur pour enregistrer les paramètres. Appuyez sur pour quitter les paramètres sans enregistrer les paramètres.
• Si aucune opération n'est effectué dans les 60 secondes, les paramètres seront enregistrés et la page se fermera.
• Lorsqu'elle est positionnée sur la page de réglage des paramètres, la commande filaire ne peut pas communiquer avec Modbus.

FR

Code de paramètre	Nom de paramètre	Plage de paramètres	Valeur par défaut	Remarques
C0	Adresse du contrôleur filaire	01 à 32	01
C1	Sélection de deux tuyaux/quatre tuyaux	00 : Refroidissement et chauffage à deux tuyaux01 : Refroidissement à deux tuyaux02 : Refroidissement à deux tuyaux + Chauffage électrique auxiliaire03 : Chauffage à deux tuyaux + Chauffage électrique auxiliaire04 : Refroidissement et chauffage à deux tuyaux + Chauffage électrique auxiliaire05 : Quatre tuyaux	00
C2	Réglage de la température de refroidissement ECO	17°C à 30°C / 62°F à 86°F	26°C/ 79°F	Incrément de 0,5°C /1°F
C3	Réglage de la température de chauffage ECO	17°C à 30°C / 62°F à 86°F	18°C / 64°F	Incrément de 0,5°C /1°F
C4	Protection contre le gel	00 : Arrêt 01 : Demarrer	00
C5	Réglage de la température antigel	0°C à 20°C / 32°F à 68°F	5°C / 41°F	Incrément de 0,5°C /1°F
C6		00 : 4800 01 : 9600Réglage du débit en bauds 01
C7	Celsius/Fahrenheit	00 : °C 01 : °F 00
C8	Réglage du rétroéclairage des boutons	00 : Arrêt 01 : Marche	01
C9	Langue	00 : chinois 01 : anglais 01
C10	Compensation de température Refroidissement/Ventilateur		0° C/ 0 °F	Incrément de 0,5°C /1°F-1
C11	Compensation de température Chauffage/Réchauffeur électrique auxiliaire	-10°C à 10°C / -18°F à 18°F Incrémented de 0,5°C//0°F
C12	Différence de retour de température	1, 2, 3 (°C) / 2, 4, 6 (°F) 1° C/ 2 °F
C13	Ventilateur toujours allumé/toujours étant (après température de réglage)	00 : Toujours à l'arrêt01 : Toujours en marche	0

FR

Code de paramètre	Nom de paramètre	Plage de paramètres	Valeur par défaut	Remarques
C14	Durée de prévention du vent froid/chaud (secondes)	0, 5, 10, 15, 30, 60, 90	00	Valable uniquement si C15 est régle sur 01
C15	Éviter les effets des vents froids et chauds	00 : Pas d'évit. du vent froid01 : en fonction de l'heure (C14)02 : en fonction de la température(C16/17)	02
C16	Éviter la temp. due aux vents froids	35	Lecture seule	Afficher « P0 » lorsqu'il est activé
C17	Éviter la temp. due aux vents chauds	20	Lecture seule	Afficher « P1 » lorsqu'il est activé
C18	Température du tuyau		Lecture seule	Afficher « E2 » lorsque le capteur n'est pas connecté
C19	Version		Lecture seule

Tableau des codes de dysfonctionnement et de protection
P0	Réglez la valeur 01 ou 02 de C15, pour éviter le vent froid en mode chauffage, le ventilateur s'arrête et l'écran affiche P0, à condition que la température de la tuyauterie soit < 35 °C (C16) ou que la durée de prévention (C14) ne soit pas écoulée.
P1	Réglez la valeur 01 ou 02 de C15, pour éviter le vent chaud en mode refroidissement, le ventilateur s'arrête et l'écran affiche P1, à condition que la température de la tuyauterie soit > 20 °C (C17) ou que la durée de prévention (C14) ne soit pas écoulée.
E1	Dysfonction du capteur de température ambiente interieure.
E2	Dysfonctionnement du capteur de température de la tuyauterie lorsque la valeur de C15 est fixée à 02.

10.4 Modbus

• Vitesse de transmission : 9600 bps ; Longueur des données : 8 bits ; Bit de stop : 1 bit ; Bit de contrôle : pas de contrôle ; Code de transmission : valeur hexadécimale (mode MODBUS RTU) ; Détction d'erreur : CRC-16 (mode MODBUS RTU) ;
• Adresse IP de communication MODBUS de l'unité esclave: 1 à 32;
  Commande = 03 :Instruction de lecture multi-registre ;Commande = 06 :Instruction d'ecriture de registre unique;

Commande = 16 : instruction d'ecriture de registres multiples.

FR

Commande	Adresse de Négroperamètre Plage de paramètres		Valeur par défaut
03	1	N° de version du programme du thermostat	1 à 255
03	2		Celsius : -50~500 ; Fahrenheit : 23~122Température ambiente
03/06/16	3	Mode ON/OFF actuel	0 : ARRÊT ; 1 : MARCHE
03/06/16	4	Température de réglage actuelle	17~30 °C/ 62 ~ 86 °F
03/06/16	5	Réglage du mode système	0 : Ventilation ; 1 : Refroidissement ; 2 : Chauffage ; 3 : Chauffage électric actuilaire ; 4 : Chauffage + Chauffage électric actuilaire
03/06/16	6	Réglage de la vitesse du ventilateur	1 : Faible ; 2 : Moyen ; 3 : Élevé ; 4 : Auto
03/06/16	7	Ventilateur toujours en marche/toujah à l'arrêt (après avoir régèle la température)	00 : ARRÊT ; 01 : MARCHE
03/06/16	8	Choix de l'unité de température	00 : °C degrès Celsius01 : °F degrès Fahrenheit
03/06/16	9	Compensation de température Refroidissement/Ventilateur	-10 ~ 10 °C/ -18 ~ 18 °F
03/06/16	10	Compensation de température Chauffage/Réchauffeur électric actuilaire	-10 ~ 10 °C/ -18 ~ 18 °F
03/06/16	11	Durée de prévention du vent froid (secondes)	0, 5, 10, 15, 30, 60, 90
03/06/16	12	Différence de retour de température	1, 2, 3 (°C) / 2, 4, 6 (°F)
03/06/16	13	Adresse IP de communication (Modbus)	01 à 32
03/06/16	14	Si la protection antigel est activée	00 : ARRÊT ; 01 : MARCHE
03/06/16	15	Température de réglage antigel	0 ~ 20 °C/ 32 ~ 68 °F
03/06/16	16	Verrouillage de contrôle centralisé	00 : ARRÊT ; 01 : MARCHE
Commande	Adresse de nom de paramètre	Plage de paramètres	Valeur par défaut
03/06/16	17	Type de système	00 : Refroidissement et chauffage à deux tuyaux 01 : Refroidissement à deux tuyaux 02 : Refroidissement à deux tuyaux + Chauffage auxiliaire électrique 03 : Chauffage à deux tuyaux + Chauffage auxiliaire électrique 04 : Refroidissement et chauffage à deux tuyaux + Chauffage auxiliaire électrique 05 : Quatre tuyaux
03	18	Restauration des paramètres d'usine	0 : Général ; 1 : Restauration des paramètres d'usine
03 19		État de vitesse élevée du ventilateur	00 : ARRÊT ; 01 : MARCHE
03 20		État de vitesse moyenne du ventilateur	00 : ARRÊT ; 01 : MARCHE
03 21		État de faible vitesse du ventilateur	00 : ARRÊT ; 01 : MARCHE
03 22		État de la vanne 1	00 : ARRÊT ; 01 : MARCHE
03 23		État de la vanne 2	00 : ARRÊT ; 01 : MARCHE
03/06/16	24	Éviter les effets des vents froids et chauds	00 : Pas d'évit. du vent froid 01 : en fonction de l'heure (C14) 02 : en fonction de la température (C16/17)
03	25	Éviter la temp. due aux vents froids	35°C / 95°F
03	26	Éviter la temp. due aux vents chauds	20°C / 68°F
03	27	Température du tuyau	0 à 55 °C (32 à 131 °F)

ATTENTION

• L'intervalle minimum du paquet de données est de 100 ms. En cas de données excessives dans un seul paquet de données, ajustez l'intervalle de temps en conséquence.

FR

ATTENTION

• L'etat par défaut de la vanne 1 et de la vanne 2 dépend de l'etat du système.
• La méthode d'analyse numérique est différente selon les systèmes de température. En Celsius, la valeur du registre est égale à 10 fois la température réelle. Lors du réglage de la valeur du registre, la valeur d'entrée doit être un multiple entier de 5. En Fahrenheit, la valeur du registre est égale à la température réelle, et il n'y a pas de disposition spéciale pour le réglage de la valeur du registre.

11 Installation

11.1 Précautions d'installation

• Pour garantir une installation correcte, lisez la rubrique « Installation » de ce manuel.
• Le contenu fourni ici couvre les averissements, qui contiennent des informations importantes sur la sécurité à respecter.

ATTENTION

• Confiez au revendeur local ou à l'agent de service local le soin de désigner un technicien qualifié pour effectuer l'installation. L'utilisateur ne doit pas installer l'unité.
• Ne démontré pas et n'assemblez pas le produit sans autorisation.
• Le câblage doit être compatible avec le courant du contrôleur filaire.
• Utilisez les cables spécifique et ne placezaucun objet lourd sur les bornes de câblage.

FR

11.2 Accessoires d'installation

Veuillez vérifier que vous disposez de toutes les pieces suivantes.

N°	Nom	Qté	Remarques
1	Commande filaire	1
2	Vis cruciforme, M4×25	2	Utilisé pour installer le contrôleur filaire sur la boîte électrique
3	Manuel d'installation et d'utilisation	1

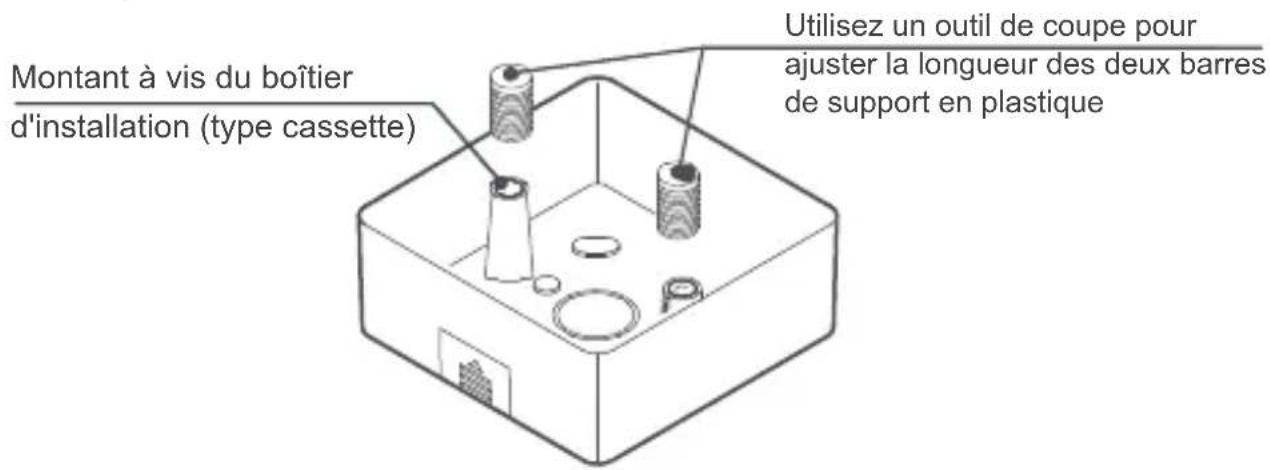

4	Barre de support en plastique	2	Utilisé pour installer le contrôleur filaire sur la boîte électrique
5	Ligne de connexion du capteur de température de la tuyauterie	1	Pour éviter le vent froid/chaud en fonction de ce capteur, il est prévu de régler C15 sur 02.

Préparez les pieces suivantes sur site :

N°	Nom	Qté	Remarques
1	Boîtier d'installation (type cassette)	1	Spécifications générales du boîtier d'installation, qui est intégré dans le mur
2	Câble blindé à 3 âmes	1	RVVP-0,5 mm²×3, intégré dans le mur
3	Câble de commande (avec les fils nuls et actifs)	1	1,5 mm²×7, intégré dans le mur
4	Petit tournevis à fente	1	Utilisé pour installer les vis à fente etsterolir le couvercle inférieur du contrôle filaire

FR

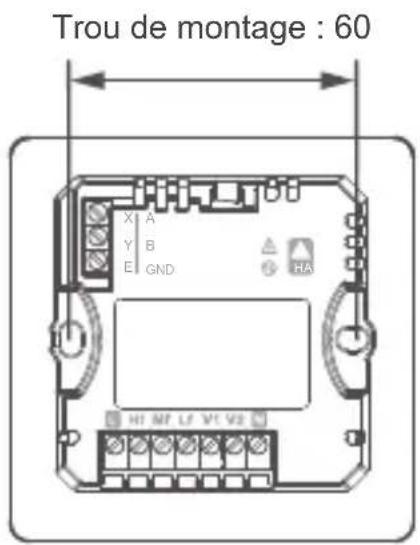

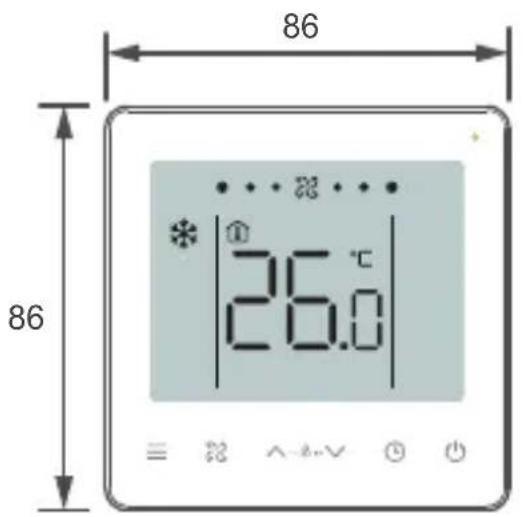

11.3 Dimensions du produit (mm)

11.4 Méthode d'installation

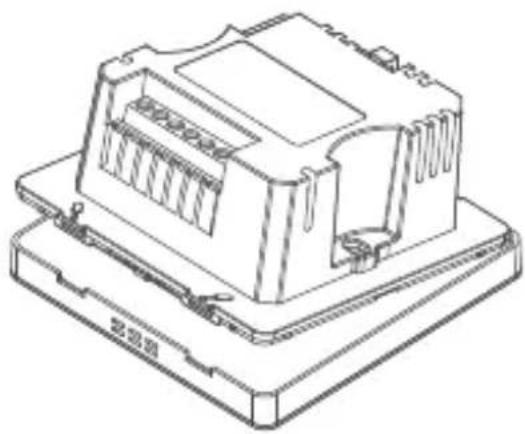

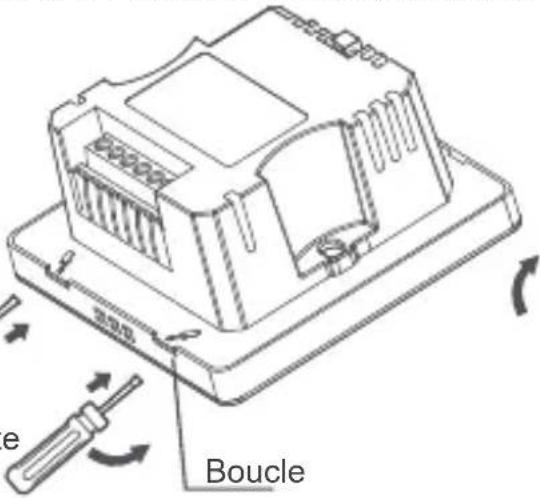

1. Retirez le couvercle arrêté de la commande filaire : inséréz un tournevis à tête fendue dans la boucle inférieure de la commande filaire et tournez dans le sens indiqué pour-retirer le couvercle arrêté. Retirez le cable plat reliant les CCI avant et arrêté et retirez le couvercle avant du contrôleur filaire.

Sens de rotation du tournevis

Tournevis à fente

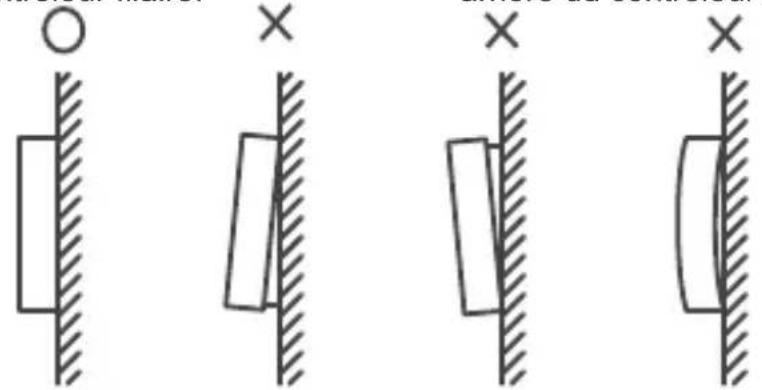

1. Barre de support d'installation : adaptez les longueurs des deux barres de support en plastique dans les accessoires. Assurez-vous que le couvercle arrêté du contrôleur filaire est de niveau avec le mur lorsqu'il est installé sur le montant à vis du boîtier d'installation (type cassette).

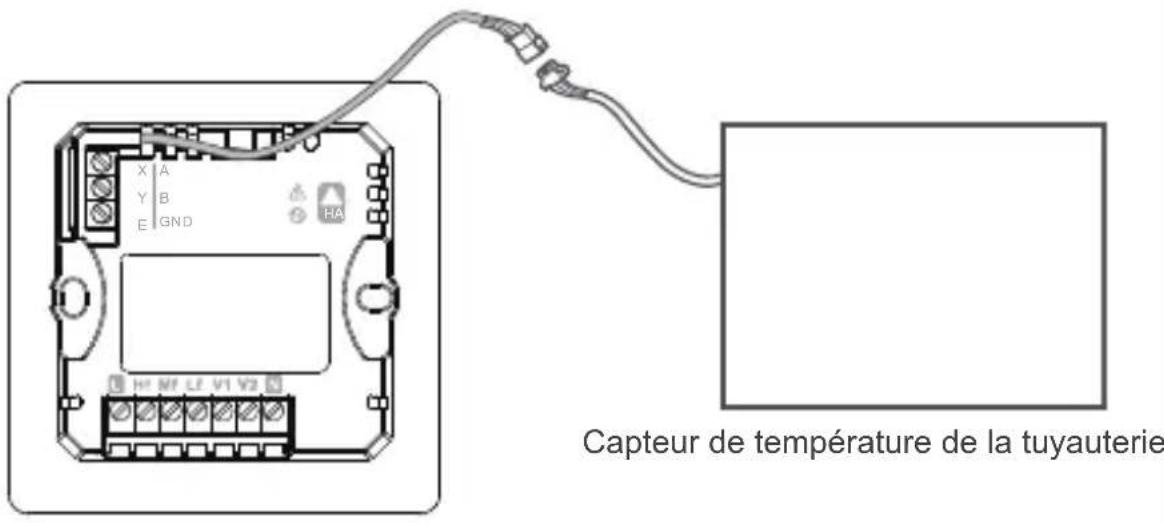

1. Connecter l'autre extrémité du cable du capteur de température de tuyauterie au capteur.

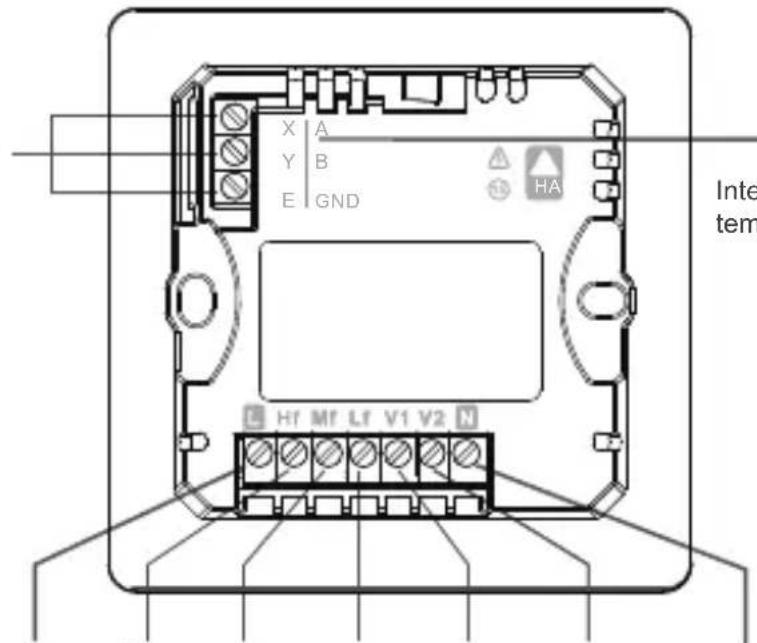

1. Câblage : connectez les cables conformément au schéma de câblage suivant

Interface de communication 485

Interface du capteur de température de la tuyauterie

Fil sous tension

Elevé Moyen

Faible Vanne 1 Vanne 2 Fil neutre

INTERDIRE

• Ce produit doit être installé par un technicien spécialisé.
  Ne connectez pas de cables lorsque l'unité est sous tension.
• Ne connectez pas les fils neutre et sous tension aux extrémités X/Y/E. Sinon, le contrôleur filaire sera brûlé.

AVENTISSEMENT

FR

• Vérifiez le câblage avant demettre l'unité sous tension. Un câblage incorrect peut endommager le contrôleur filaire.

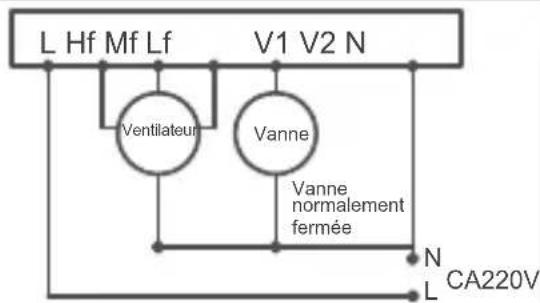

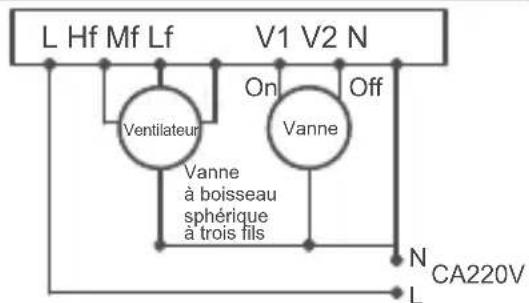

Scheme d'installation et de câblage

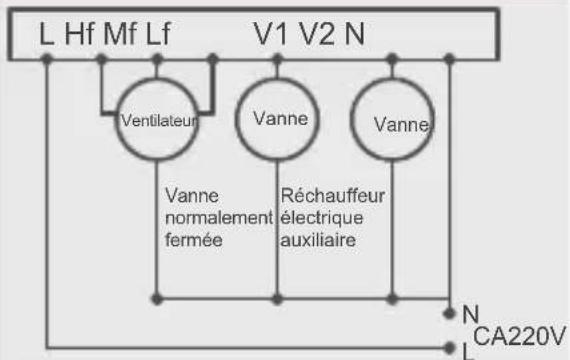

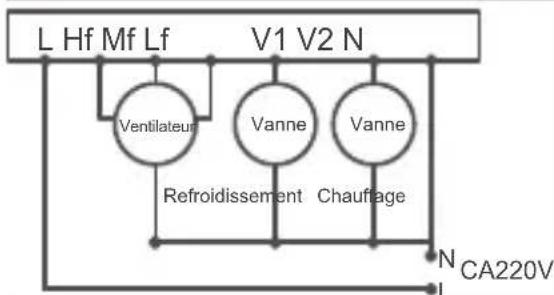

Refroidissement / refroidissement et chauffage à deux tuyaux

Refroidissement / refroidissement et chauffage à deux tuyaux

Refroidissement / refroidissement et chauffage à deux tuyaux

Chauffage à deux tuyaux + Réchauffeur électriche auxiliaire
Refroidissement à deux tuyaux + Réchauffeur électricque auxiliaire
Refroidissement et chauffage à deux tuyaux + Réchauffeur électricque auxiliaire

Ajout d'une fonction de prévention du vent froid

Quatre tuyaux

FR

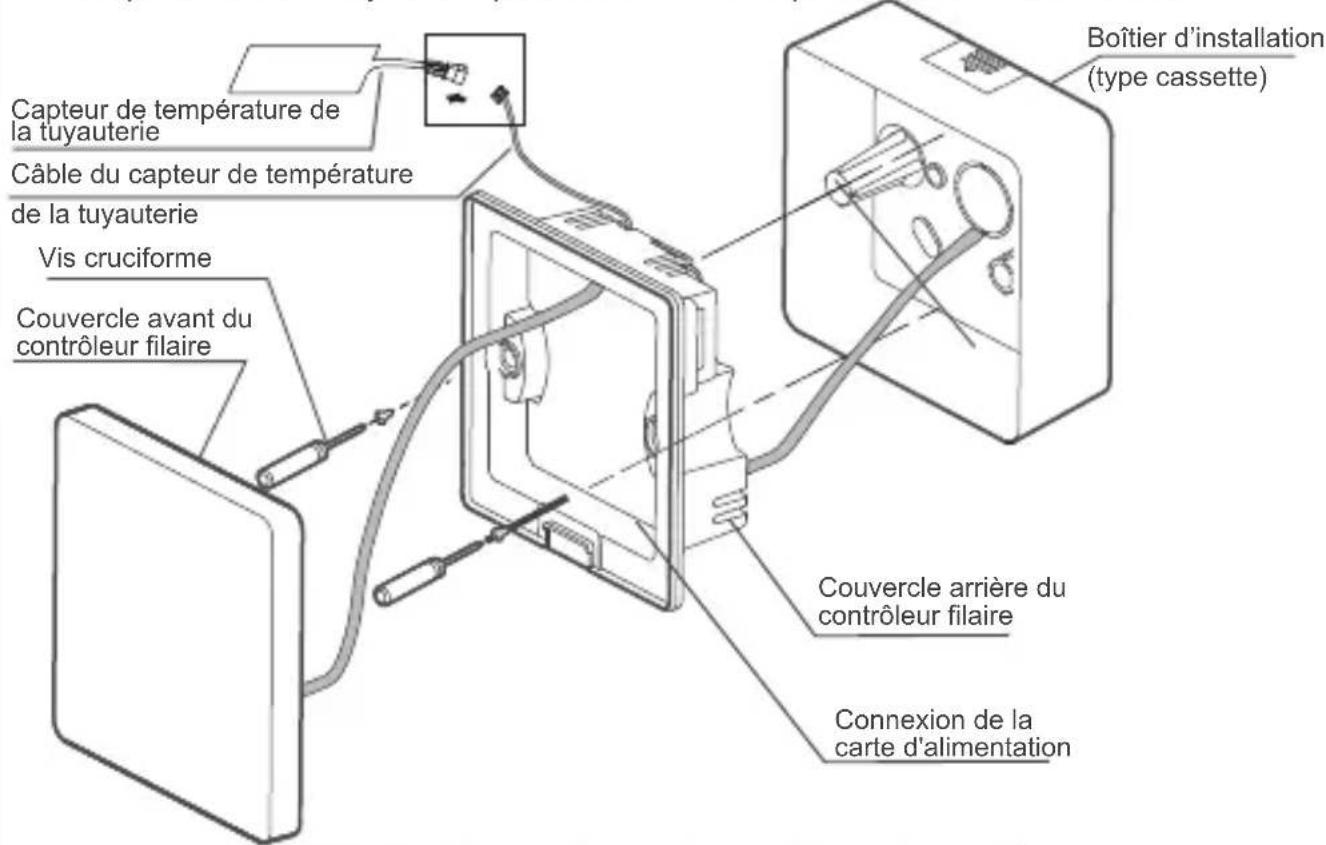

1. Insérez le cable du couvercle arrêté dans le boîtier d'installation (type cassette). Utilisez des vis à tête cylindrique pour fixer le couvercle arrêté de la commande filaire sur le boîtier d'installation (type cassette); utilisez le cable du capteur de température de la tuyauterie pour connecter le capteur à la carte d'alimentation.

AVERTISSEMENT

• Ne serrez pas trop les vis à tête cylindrique car le couvercle arrêté du contrôle filaire pourrait se déformer et ne pourrait pas être de niveau avec la surface du mur, ce qui rend son installation difficile ou non sécurisée.

FR

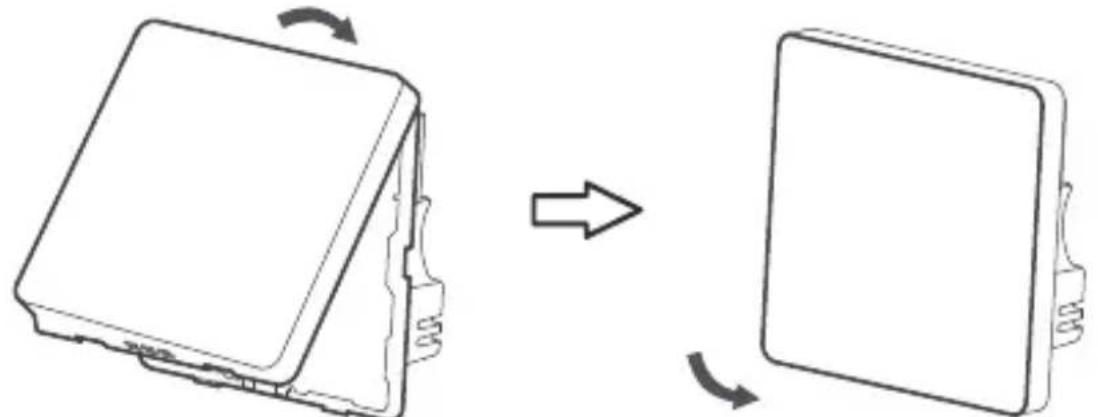

1. Bouclez le couvercle avant du contrôle filaire sur le couvercle arrêté, comme illustré dans la figure suivante.

Bouclez d'abord les extrémités supérieures des couvercles avant et arrêté du contrôle filaire.

Bouclez ensuite les extrémités inférieures des couvercles avant et arrêté du contrôleur filaire.

AVERAGEMENT

Assurez-vous qu'aucun cable n'est pince lors du bouclage des couvercles avant et arrirée.
- Les couvercles avant et arrière doivent être correctement installés. Sinon, les couvercles avant et arrière risquent de se détacher et de tomber.

FR

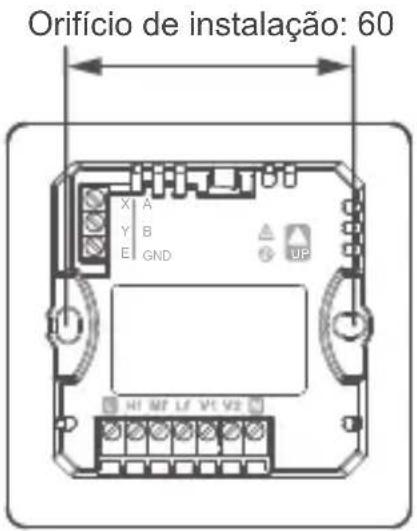

11.3 Dimensoes do produits (mm)
