MODE D'EMPLOI DCAM11BK NEDIS
Guide de démarrage rapide
Caméra Embarquée DCAM11BK
Pour plus d'informations, consultez le manuel détaillé en ligne : ned.is/dcam11bk
Utilisation prévue
La DCAM11BK est une caméra de tableau de bord qui peut être montée sur le pare-brise de votre véhicule.
Ce produit est conçu pour prendre des photos, enregistrer des vidéos et lire des enregistrements.
Le produit n'est pas destiné à un usage professionnel.
Toute modification du produit peut avoir des conséquences sur la sécurité, la garantie et le bon fonctionnement.

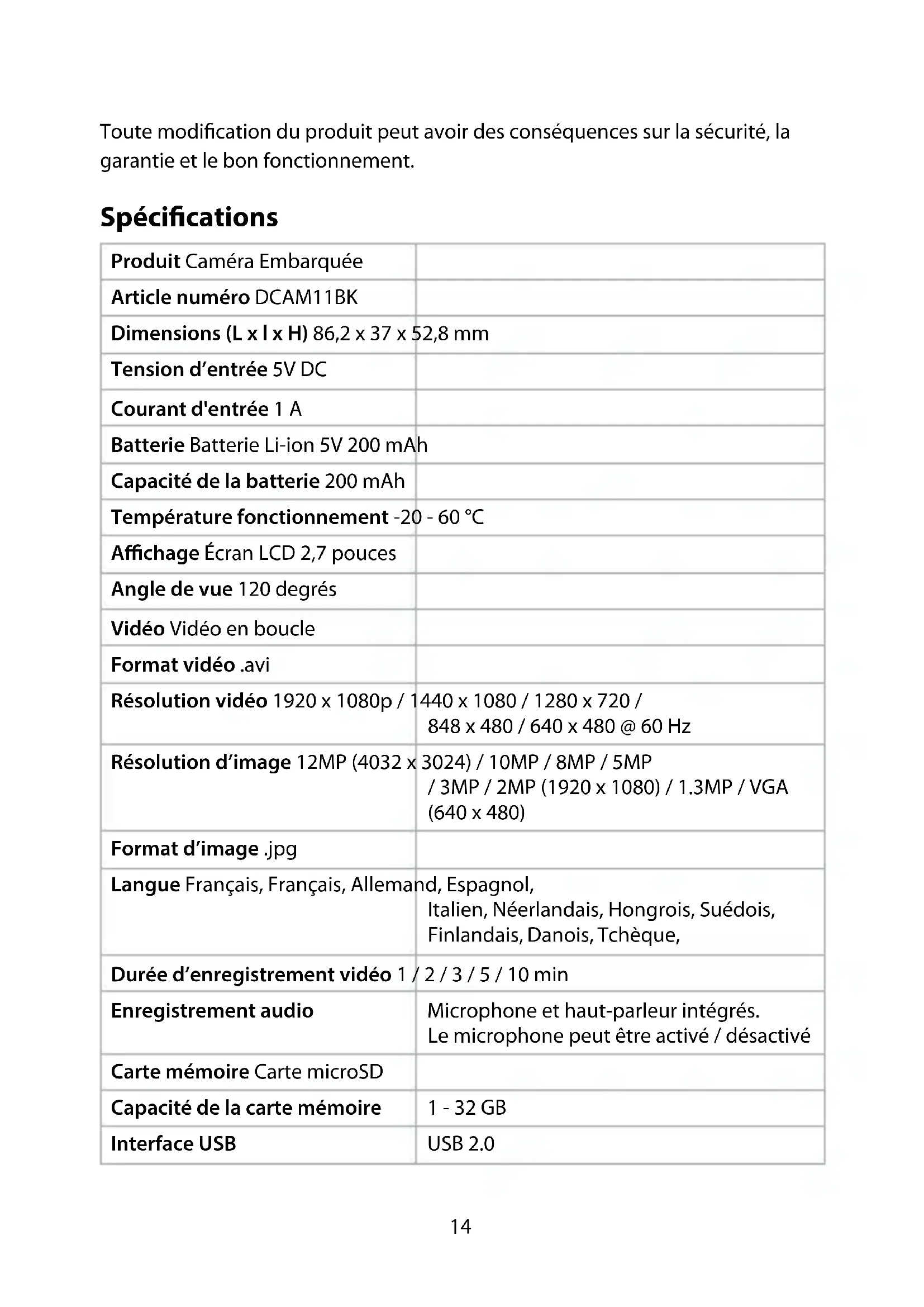

Spécifications
| Produit Caméra Embarquée | |
| Article numéro DCAM11BK | |
| Dimensions (L x l x H) 86,2 x 37 x 52,8 mm |
| Tension d'entrée 5V DC | |
| Courant d'entrée 1 A | |
| Batterie Batterie Li-ion 5V 200 mAh | |
| Capacité de la batterie 200 mAh | |
| Température fonctionnement -20 - 60 °C |
| Affichage Écran LCD 2,7 pouces | |
| Angle de vue 120 degrés | |
| Vidéo Vidéo en boucle | |
| Format vidéo .avi | |
| Résolution vidéo 1920 x 1080p / 1440 x 1080 / 1280 x 720 /848 x 480 / 640 x 480 @ 60 Hz |
| Résolution d'image 12MP (4032 x 3024) / 10MP / 8MP / 5MP/ 3MP / 2MP (1920 x 1080) / 1.3MP / VGA(640 x 480) |
| Format d'image .jpg | |
| Langue Français, Français, Allemand, Espagnol,Italien, Néerlandais, Hongrois, Suédois,Finlandais, Danois, Tchèque, |
| Durée d'enregistrement vidéo 1 / 2 / 3 / 5 / 10 min |
| Enregistrement audio | Microphone et haut-parleur intégrés.Le microphone peut être activé / désactivé |
| Carte mémoire Carte microSD | |
| Capacité de la carte mémoire | 1 - 32 GB |
| Interface USB | USB 2.0 |
Pièces principales (image A)
1 Sortie mini HDMI
2 Port mini USB
3 Haut-parleur
4 Caméra
5 Lampe infrarouge
6 Emplacement pour carte micro SD
7 Microphone
8 Bouton
d'alimentation
9 Bouton GAUCHE
10 Bouton menu
11 Bouton OK
12 Bouton mode
13 Bouton DROIT
14 Bouton de réinitialisation
15 Prise électrique auxiliaire
16 Support de
ventouse
17 Levier du support de
ventouse
18 Affichage
19 Bouton de verrouillage
20 Câble mini USB
Consignes de sécurité
ARTISSEMENT
- Assurez-vous d'avoir entièrement lu et compris les instructions de ce document avant d'installer ou d'utiliser le produit. Conservez ce document pour référence ultérieure.
- Utilisez le produit uniquement comme décrit dans le présent manuel.
- Ne pas utiliser le produit si une pièce est endommagée ou défectueuse. Remplacez immédiatement un produit endommagé ou défectueux.
- Ne pas laisser tomber le produit et éviter de le cogner.
- Ce produit ne peut être réparé que par un technicien qualifié afin de réduire les risques d'électrocution.
- Débranchez le produit de la source d'alimentation et tout autre équipement en cas de problème.
- Ne pas exposer le produit à l'eau ou à l'humidité.
- Les piles non rechargeables ne doivent pas être rechargées.
- Ne pas court-circuiter une pile ou une batterie.
- En cas de fuite d'une pile, ne pas laisser le liquide entrer en contact avec la peau ou les yeux. En cas de contact, lavez la zone touchée à grande eau et consultez un médecin.
- N'utilisez aucun chargeur autre que celui qui est spécifiquement fourni pour être utilisé avec l'équipement.
- Ne couvrez pas les orifices de ventilation.
-
Soyez prudent lorsque vous utilisez le produit en conduisant. Concentrez toujours votre attention sur la route.
-
Ne pas placer le produit à proximité de sources de chaleur, car cela pourrait l'endommager.
- Ne pas exposer le produit à des températures très chaudes ou très froides ou bien à des changements drastiques de température ou d'humidité.
- Ne pas installer le produit dans la plage de fonctionnement de l'airbag.
- Assurez-vous que le produit et le câble d'alimentation soient installés sans interférer avec la vue du conducteur et n'entravent pas le fonctionnement des commandes de conduite.
Installer le produit (image B)
Avant d'utiliser le produit, l'utilisateur doit vérifier les lois et réglementations en vigueur concernant l'utilisation du produit.
Sur certains territoires, l'utilisation de ce produit peut être considérée comme une atteinte à la vie privée.
Le montage du produit sur le pare-brise peut être réglementé par la loi sur certains territoires.
L'utilisateur est tenu de consulter les lois et réglementations locales avant d'installer et d'utiliser ce produit.
Arrêtez le moteur de la voiture.
- Nettoyez et dégraissez l'endroit où vous souhaitez fixer le produit. Placez le produit juste derrière ou en dessous du rétroviseur.
- Placez le support de ventouse A 16 sur le pare-brise.
- Utilisez le levier du support de ventouse A 17 pour fixer le produit au pare-brise.
- Insérez une carte microSD (non incluse) dans l'emplacement pour carte microSD A 6.
- Ajustez la position de la caméra A 4 pour une vue optimale de la route. Assurez-vous que le produit et le câble d'alimentation soient installés sans interférer avec la vue du conducteur et n'entravent pas le fonctionnement des commandes de conduite.
Concentrez toujours votre attention sur la route.
Connector le produit à une source d'alimentation
Option 1 :
- Branchez la fiche d'alimentation auxiliaire A 15 sur une prise d'alimentation auxiliaire.
- Branchez l'autre extrémité de A 15 dans le port mini-USB A 2.
Option 2 :
- Chargez le produit à l'aide du port USB A 2.
Le produit se met automatiquement en marche et démarre l'enregistrement lorsque vous allumez le moteur de votre voiture.
Utiliser le produit
- Appuyez sur le bouton d'alimentation A 8 pendant 3 secondes pour mettre le produit sous ou hors tension.
Lors de la mise hors tension, le produit sauvegarde automatiquement les enregistrements.
- Appuyez deux fois sur A 10 pour entrer dans le menu de configuration.
- Appuyez sur gauche A 9 ou droite A 13 pour naviguer dans le menu.
- Appuyez sur OK A 11 pour confirmer une sélection.
- Appuyez sur menu A 10 pour revenir en arrière d'une étape.
- Appuyez sur A 12 pour quitter le menu.
- Appuyez sur Menu A 10 pour entrer dans le menu.
- Appuyez sur gauche A 9 ou droite A 13 pour naviguer dans le menu.
- Appuyez sur OK A 11 pour confirmer une sélection.
- Appuyez sur menu A 10 pour revenir en arrière d'une étape.
- Appuyez deux fois sur A 10 pour quitter le menu.
Appuyez sur le bouton de mode A ^12 pour basculer entre les modes vidéo, photo et lecture.
Mode vidéo
- Appuyez sur A 12 pour sélectionner le mode vidéo.
- Appuyez sur A 11 pour confirmer votre sélection.
- Appuyez sur A 11 pour démarrer ou arrêter l'enregistrement.
Appuyez sur A 9 pour activer ou désactiver le microphone.
Appuyez sur A 8 pour allumer ou éteindre la lampe infrarouge.
Verrouillage d'urgence
En mode vidéo, appuyez sur le bouton de verrouillage A19 pour sauvegarder l'enregistrement sous forme de fichier en lecture seule.
Cet enregistrement ne peut pas être écrasé ou supprimé lorsque l'appareil n'est pas connecté à un ordinateur.
