DCAM11BK - Cameră auto NEDIS - Manual de utilizare gratuit

Tip de produs	Cameră de bord (Dashcam)
Marcă	Nedis
Model	DCAM11BK
Dimensiuni (L x l x H)	86,2 x 37 x 52,8 mm
Tensiune de intrare	5 V CC
Curent de intrare	1 A
Baterie	Li-ion 5 V, 200 mAh
Afișaj	Ecran LCD de 2,7 inci
Unghi de vizualizare	120 de grade
Înregistrare video	Buclă, format .avi
Rezoluție video	1920 x 1080p, 1440 x 1080, 1280 x 720, 848 x 480, 640 x 480 @ 60 Hz
Rezoluție imagine	12 MP (4032 x 3024) până la VGA (640 x 480)
Format imagine	.jpg
Limbi meniu	Franceză, Germană, Spaniolă, Italiană, Olandeză, Maghiară, Suedeză, Finlandeză, Daneză, Cehă
Durată înregistrare video	1, 2, 3, 5 sau 10 minute
Audio	Microfon și difuzor integrate, activare/dezactivare microfon
Suport de stocare	Card microSD (nu este inclus), capacitate 1 până la 32 GB
Interfață	USB 2.0, mini HDMI
Alimentare	Priza auxiliară 12 V sau port USB
Temperatură de funcționare	-20 până la 60 °C
Fixare	Suport ventuză pe parbriz
Funcție de blocare de urgență	Da, salvare fișier în mod citire
Lampe infraroșu	Da, activabilă/dezactivabilă

Întrebări frecvente - DCAM11BK NEDIS

Cum se instalează camera de bord Nedis DCAM11BK pe parbriz?

Curățați și degresați zona de fixare. Plasați suportul cu ventuză pe parbriz și utilizați pârghia pentru a fixa camera. Reglați unghiul pentru o vedere optimă a drumului. Asigurați-vă că produsul nu obstrucționează vederea șoferului sau comenzile.

Cum se alimentează camera de bord?

Conectați ștecherul de alimentare auxiliară de 12 V la o priză de brichetă, apoi conectați-l la portul mini-USB al camerei. O puteți încărca și printr-un port USB standard (5 V). Camera se aprinde și înregistrează automat când motorul pornește.

Ce tip de card de memorie să folosesc?

Camera de bord acceptă carduri microSD cu o capacitate de la 1 la 32 GB. Introduceți cardul în slotul dedicat înainte de utilizare. Pentru o înregistrare fluidă, utilizați un card de clasă 10 sau superioară.

Cum se pornește sau se oprește înregistrarea?

În modul video, apăsați butonul OK (A11) pentru a porni sau opri înregistrarea. Camera înregistrează automat în buclă când motorul este pornit.

Cum se blochează o înregistrare pentru a evita suprascrierea?

În modul video, apăsați butonul de blocare (A19) pentru a salva înregistrarea curentă ca fișier protejat. Acest fișier poate fi șters numai când camera este conectată la un computer.

Pot să dezactivez microfonul?

Da, în modul video, apăsați butonul stânga (A9) pentru a activa sau dezactiva microfonul. Un indicator pe ecran vă arată starea microfonului.

Cum se reglează durata segmentelor video?

Accesați meniul apăsând butonul MENU (A10). Navigați cu butoanele stânga/dreapta pentru a găsi opțiunea de durată de înregistrare. Puteți alege între 1, 2, 3, 5 sau 10 minute.

Ce fac dacă camera nu se aprinde?

Verificați dacă bateria este încărcată sau dacă alimentarea este conectată corect. Încercați să resetați dispozitivul apăsând butonul de resetare (A14) cu o agrafă. Dacă problema persistă, contactați asistența tehnică.

Camera de bord Nedis DCAM11BK este rezistentă la apă?

Nu, acest produs nu este rezistent la apă. Nu trebuie expus la apă sau umiditate. Instalarea trebuie făcută în interiorul vehiculului, ferit de intemperii.

Pot folosi camera ca webcam?

Camera de bord nu este concepută pentru utilizare ca webcam. Are o ieșire mini HDMI pentru redare pe un ecran, dar nu funcționează ca dispozitiv de streaming video pe computer.

MANUAL DE UTILIZARE DCAM11BK NEDIS

Ghid rapid de inițiere

Cameră de bord DCAM11BK

Pentru informații suplimentare, consultați manualul extins, disponibil online: ned.is/dcam11bk

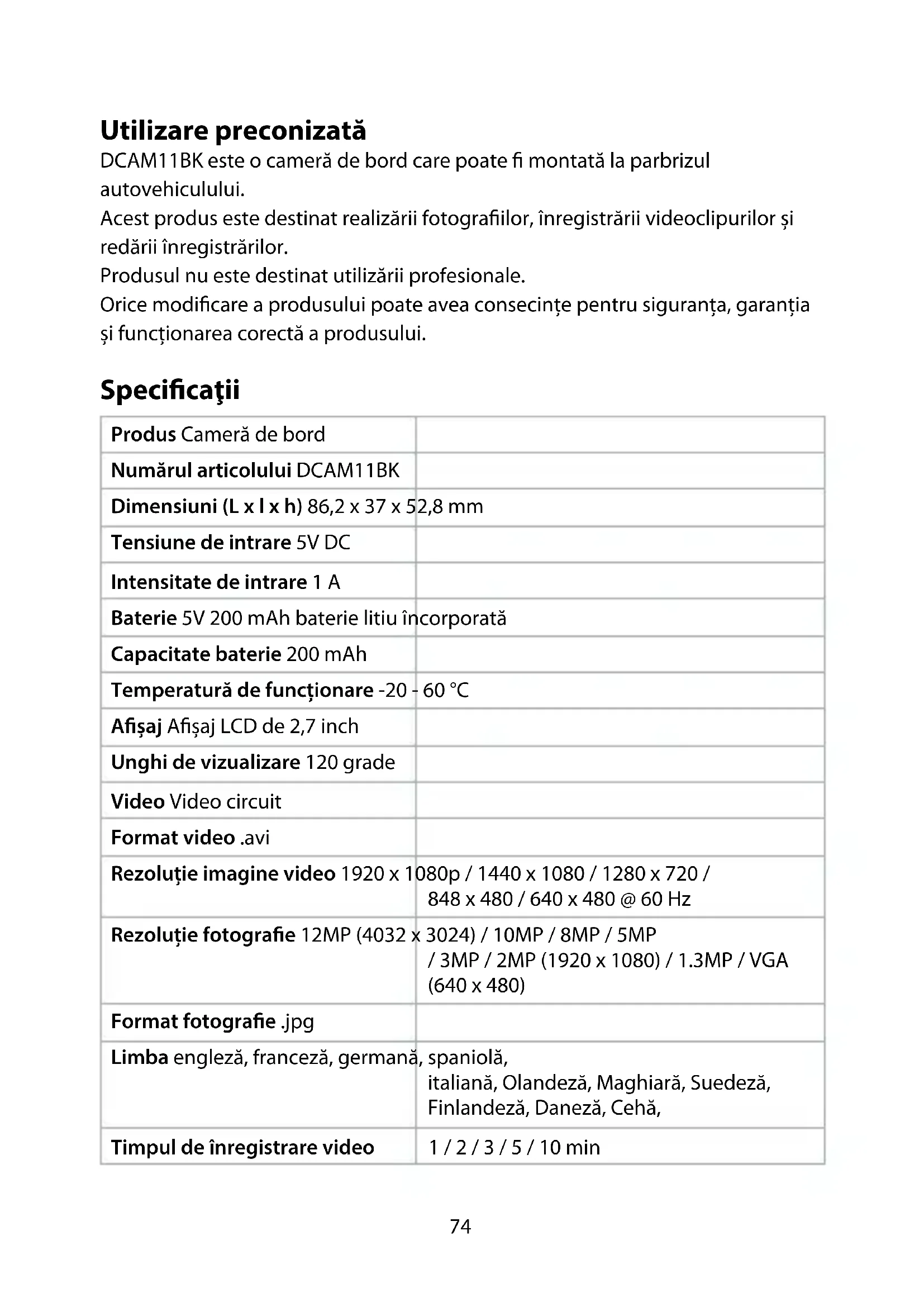

Utilizare preconizată

DCAM11BK este o cameră de bord care poate fi montată la parbrizul autovehiculului.

Acest produs este destinat realizării fotografiilor, înregistrării videoclipurilor și redării înregistrărilor.

Produsul nu este destinat utilizării profesionale.

Orice modificare a produsului poate avea consecințe pentru siguranța, garanția și funcționarea corectă a produsului.

Specificații

Produs Cameră de bord
Numărul articolului DCAM11BK
Dimensiuni (L x l x h) 86,2 x 37 x 52,8 mm
Tensiune de intrare 5V DC
Intensitate de intrare 1 A
Baterie 5V 200 mAh baterie litiu încorporată
Capacitate baterie 200 mAh
Temperatură de funcționare -20 - 60 °C
Afișaj Afișaj LCD de 2,7 inch
Unghi de vizualizare 120 grade
Video Video circuit
Format video .avi
Rezoluție imagine video 1920 x 1080p / 1440 x 1080 / 1280 x 720 / 848 x 480 / 640 x 480 @ 60 Hz
Rezoluție fotografie 12MP (4032 x 3024) / 10MP / 8MP / 5MP / 3MP / 2MP (1920 x 1080) / 1.3MP / VGA (640 x 480)
Format fotografie .jpg
Limba engleză, franceză, germană, spaniolă, italiană, Olandeză, Maghiară, Suedeză, Finlandeză, Daneză, Cehă,
Timpul de înregistrare video	1 / 2 / 3 / 5 / 10 min

Înregistrarea semnalului audio Microfon și difuzor încorporat. Microfonul poate fi pornit/oprit

Card de memorie Card micro SD

Capacitate card de memorie 1 - 32 GB

Interfață USB USB 2.0

Piese principale (imagine A)

1 leşire HDMI mini
2 Port mini USB
3 Difuzor
4 Cameră
5 Lampă infraroșu
6 Fantă card micro SD
7 Microfon

8 Buton de pornire
9 Buton STÂNGA
10 Buton menu
11 Buton OK
12 Buton pentru mod
13 Buton DREAPTA
14 Buton resetare

15 Fişă electrică
auxiliară
16 Ventuză
17 Clemă ventuză
18 Afışaj
19 Buton blocare
20 Cablu mini USB

Instrucțiuni de siguranță

ADVERTISEMENT

• Asigurați-vă că ați citit complet și că ați înțeles instrucțiunile din acest document înainte de a instala sau utiliza produsul. Păstrați acest document pentru a-l consulta ulterior.
• Folositi produsul exclusiv conform descrierii din acest manual.
• Nu folosiți produsul dacă o piesă este deteriorată sau defectă. Înlocuiti imediat produsul deteriorat sau defect.
• Nu lăsați produsul să cadă și evitați ciocnirile elastice.
• Service-ul asupra acestui produs poate fi realizat doar de către un tehnician calificat pentru întreținere, pentru a reduce riscul de electrocutare.
• Deconectați produsul de la sursa electrică și de la alte echipamente în cazul în care apar probleme.
• Nu expuneți produsul la apă sau umezeală.
• Bateriile nereîncărcabile nu se vor reîncărca.
• Nu scurtcircuitați un element de baterie sau o baterie.

• În cazul unor scurgeri din elemente, nu lăsați lichidul să intre în contact cu pielea sau ochii. Dacă a existat contact, spălați zona afectată cu cantități mari de apă și apelați la un consult medical.

• Nu folosiți încărcătoare care nu au fost proiectate pentru a fi folosite cu echipamentul.

• Nu acoperiți orificiile de ventilație.
• Aveți griijă când folosiți produsul în timp ce conduceți. Concentrați-vă întotdeauna atenția asupra șoselei.
• Nu așezați produsul în apropierea surselor de căldură, astfel puteți deteriora produsul.
• Nu expuneți produsul la temperaturi foarte ridicate sau foarte scăzute sau la modificări bruște ale temperaturii sau umidității.
• Nu instalați produsul în raza de operare a airbagului.
• Asigurați-vă că produsul și cablul electric sunt montate și nu afectează vizibilitatea șoferului și nici nu împiedică funcționarea oricăror comenzi de condus.

Instalarea produsului (imagine B)

Înainte de utilizarea produsului, utilizatorul va verifica legile și regulamentele aplicabile referitoare la utilizarea produsului.

În anumite jurisdicții, utilizarea acestui produs poate fi considerată ca o încălcare a vieții private.

Montarea produsului pe parbriz poate fi reglementată prin lege în anumite jurisdicții.

Proprietarul are responsabilitatea de a consulta legile și reglementările locale înainte de montarea și utilizarea acestui produs.

Opriti motorul automobilului.

1. Curățați locul în care doriți să fixați produsul. Așezați produsul chiar în spatele oglinzii retrovizoare sau sub aceasta.

2. Aşezati ventuza A 16 pe parbriz.

3. Folosiți clema ventuzei A 17 pentru a fixa produsul pe parbriz.

4. Introduceti un card microSD (nu este inclus) în fanta cardului microSD A 6.

5. Reglați poziția camerei A 4 pentru vizibilitatea optimă a carosabilului. Asigurați-vă că produsul și cablul electric sunt montate și nu afectează vizibilitatea șoferului și nici nu împiedică funcționarea oricăror comenzi de condus.

Concentrați-vă întotdeauna atenția asupra șoselei.

Conectarea produsului la priza electrică

Optiunea 1:

1. Conectați fișa auxiliară a cablului A 15 la o priză auxiliară.
2. Conectați celălalt capăt al A 15 în portul mini USB A 2.

Optiunea 2:

- Încărcați produsul cu ajutorul portului USB A 2.

Produsul pornește automat și începe înregistrarea la pornirea motorului automobilului.

Utilizarea produsului

1. Apăsați butonul de pornire A 8 timp de 3 secunde pentru pornirea sau oprirea produsului.
   La oprire, produsul salveză automat înregistrările.
2. Apăsați A 10 pentru accesarea meniului de configurare.
3. Apăsați stânga A 9 sau dreapta A 13 pentru navigare prin meniu.
4. Apăsați OK A 11 pentru a confirma o selectie.
5. Apăsați meniul A 10 pentru a merge înapoi cu un pas.
6. Apăsați A 12 pentru a ieși din meniu.

Meniu

1. Apăsați Menu A 10 pentru accesarea meniului.
2. Apăsați stânga A 9 sau dreapta A 13 pentru navigare prin meniu.
3. Apăsați OK A 11 pentru a confirma o selectie.
4. Apăsați meniul A 10 pentru a merge înapoi cu un pas.
5. Apăsați de două ori A 10 pentru a ieși din meniu.

Apăsați butonul mod A 12 pentru a comuta între modul video, modul foto și modul redare.

Modul video

1. Apăsați A 12 pentru selectarea modului video.
2. Apăsați A 11 pentru a confirma selecția.
3. Apăsați A 11 pentru a începe sau opri înregistrarea.

Apăsați A 9 pentru pornirea sau oprirea microfonului.

Apăsați A 8 pentru pornirea sau oprirea lămpii cu infraroșu.

Blocare de urgentă

În modul video, apăsați butonul mod A 19 pentru salvarea înregistrării ca fișier numai în citire.

Această înregistrare nu poate fi suprascrisă sau ștearsă în lipsa conexiunii la un computer.

Nedis BV

De Tweeling 28, 5215 MC 's-Hertogenbosch – The Netherlands 08/21
