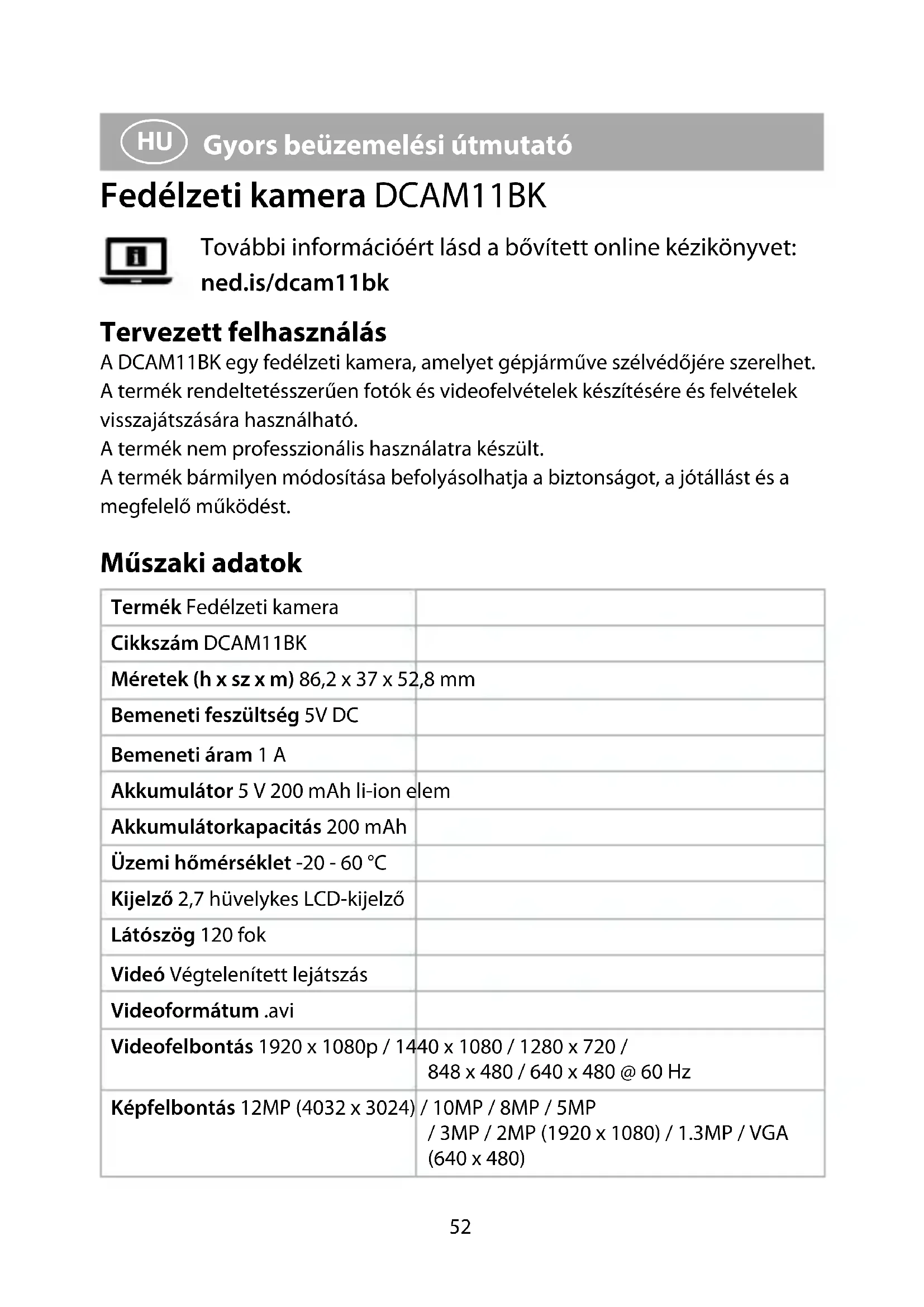

DCAM11BK - Fedélzeti kamera NEDIS - Ingyenes használati útmutató

HASZNÁLATI ÚTMUTATÓ DCAM11BK NEDIS

További információért lásd a bővített online kézikönyvet: ned.is/dcam11bk

Tervezett felhasználás

A DCAM11BK egy fedélzeti kamera, amelyet gépjárműve szélvédőjére szerelhet. A termék rendeltetésszerűen fotók és videofelvételek készítésére és felvételek visszajátszására használható.

A termék nem professzionális használatra készült.

A termék bármilyen módosítása befolyásolhatja a biztonságot, a jótállást és a megfelelő működést.

Müszaki adatok

Termék Fedélzeti kamera
Cikkszám DCAM11BK
Méretek (h x sz x m) 86,2 x 37 x 52,8 mm
Bemeneti feszültség 5V DC
Bemeneti áram 1 A
Akkumulátor 5 V 200 mAh li-ion elem
Akkumulátorkapacitás 200 mAh
Üzemi hőmérséklet -20 - 60 °C
Kijelző 2,7 hüvelykes LCD-kijelző
Látószög 120 fok
Videó Végtelenített lejátszás
Videoformátum .avi
Videofelbontás 1920 x 1080p / 1440 x 1080 / 1280 x 720 /848 x 480 / 640 x 480 @ 60 Hz
Képfelbontás 12MP (4032 x 3024)Képformátum .jpg	/ 10MP / 8MP / 5MP/ 3MP / 2MP (1920 x 1080) / 1.3MP / VGA(640 x 480)
Nyelv Angol, Francia, Német, Spanyol, Olasz,Holland, Magyar, Svéd, Finn, Dán, Cseh,
Videofelvétel ideje 1 / 2 / 3 / 5 / 10 perc
Hangfelvétel Beépített mikrofon és hangszóró.A mikrofon be-/kikapcsolható
Memóriakártya MicroSD kártya
Memóriakártya kapacitása 1 - 32 GB
USB interfész USB 2.0

Fő alkatrészek (A kép)

1 Mini HDMI kimenet
2 Mini USB port
3 Hangszóró
4 Kamera
5 Infravörös lámpa
6 Micro SD-kártya foglalata
7 Mikrofon

8 Tápellátás gomb
9 BALRA gomb
10 Menu gomb
11 OK gomb
12 Üzemmód gomb
13 JOBBRA gomb
14 Visszaállító gomb

15 Segédáramforrás csatlakozódugója
16 Szívókorong
17 Szívókorongos rögzítő
18 Kijelző
19 Zár gomb
20 Mini USB kábel

Biztonsági utasítások

FILYELMEZTETÉS

• Ügyeljen arra, hogy a termék telepítése vagy használata előtt figyelmesen elolvasta és megértette az ebben a dokumentumban található információkat. Tartsa meg a dokumentumot, hogy később is fel tudja lapozni.
• A terméket csak az ebben a kézikönyvben leírt módon használja.
• Ne használja a terméket, ha valamelyik része sérült vagy hibás. A sérült vagy meghibásodott terméket azonnal cserélje ki.
• Ne ejtse le a terméket és kerülje az ütődést.
• Ezt a terméket csak szakképzett technikus szervizelheti az áramütés kockázatának csökkentése érdekében.
• Ha probléma merül fel, válassza le a terméket a hálózati csatlakozóaljzatról és más berendezésekről.

• Óvja a terméket víztől vagy nedvességtől.

• Ne próbálja meg újratölteni a nem újratölthető elemeket.

• Ne zárja rövidre az elemet vagy akkumulátort.
• Elemszivárgás esetén ügyeljen arra, hogy a folyadék ne érintkezzen börrel vagy szemmel. Érintkezés esetén mossa le az érintett területet bő vízzel, és forduljon orvoshoz.
• Ne használjon más töltőt a kifejezetten a berendezéssel történő használatra biztosított töltőn kívül.
• Ne takarja le a szellőzőnyílásokat.
• Legyen körültekintő, ha vezetés közben használja a terméket. Figyelmét mindig tartsa az úton.
• Ne tegye a terméket hőforrások közelébe, mert kárt tehetnek a termékben.
• Óvja a terméket a túl meleg vagy hideg hőmérséklettől vagy a szélsőségesen változó hőmérséklettől vagy páratartalomtól.
• Ne a légzsák működési tartományában szerelje fel a terméket.
• Ügyeljen arra, hogy a felszerelt termék és a tápkábel ne gátolja a járművezető kilátását, és ne akadályozza a járművezetéshez szükséges vezérlőelemek használatát.

A termék beüzemelése (B kép)

A felhasználó a termék használata előtt tekintse át a termék használatára vonatkozó törvényeket és előírásokat.

Egyes országok jogszabályainak értelmében a termék használata személyiségi jogokat sérthet.

Egyes országok jogszabályai szabályozhatják a termék szélvédőre történő felszerelését.

A felhasználó maga felelős azért, hogy a termék felszerelése és használata előtt megismerje a helyi törvényeket és előírásokat.

Állítsa le a jármű motorját.

1. Tisztítsa meg, és zsírtalanítsa a termék kívánt rögzítési helyét.

Helyezze a terméket közvetlenül a visszapillantó tükör mögé vagy alá.

1. Helyezze a szívókorongot A 16 a szélvédőre.
2. A szívókorongos rögzítő A 17 segítségével rögzítse a terméket a szélvédőre.
3. Illesszen egy microSD kártyát (nem tartozék) a microSD kártya nyílásába A6.
4. Állítsa a kamerát A 4 megfelelő helyzetbe, hogy optimálisan rálásson az útra.

Ügyeljen arra, hogy a felszerelt termék és a tápkábel ne gátolja a járművezető kilátását, és ne akadályozza a járművezetéshez szükséges vezérlőelemek használatát.

Figyelmét mindig tartsa az úton.

A termék csatlakoztatása egy hálózati csatlakozóaljzathoz

1 opció:

1. Dugja be a segéd áramellátás dugóját A 15 egy segéd hálózati csatlakozóaljzatba.

2. Dugja be az A 15 másik végét a mini USB portba A 2.

2 opció:

- Töltse fel a terméket az USB port A 2 használatával.

A gépjármű motorjának beindításakor a termék automatikusan bekapcsol és elindítja a felvételt.

A termék használata

1. A termék be- vagy kikapcsolásához nyomja meg a bekapcsoló gombot A 8 3 másodpercig. Kikapcsoláskor a termék automatikusan menti a felvételeket.

2. Nyomja meg az A 10 gombot kétszer a beállítás menü megnyitásához.

3. Nyomja meg a balra A ⑨ vagy a jobbra A ⑬ gombot a menüben való navigáláshoz.
4. Nyomja meg az OK gombot A 11 a kiválasztás megerősítéséhez.
5. Nyomja meg a menü A 10 gombot az egy lépéssel történő visszalépéshez.
6. Nyomja meg a A 12 gombot a menü bezárásához.

Menü

1. Nyomja meg a Menu A 10 gombot a menü megnyitásához.
2. Nyomja meg a balra A ⑨ vagy a jobbra A ⑬ gombot a menüben való navigáláshoz.
3. Nyomja meg az OK gombot A 11 a kiválasztás megerősítéséhez.
4. Nyomja meg a menü A 10 gombot az egy lépéssel történő visszalépéshez.
5. Nyomja meg az A 10 gombot kétszer a menü bezárásához.

Nyomja meg az üzemmód gombot A 12 a videoó mód, a fotó mód és a lejátszás mód közötti átváltáshoz.

Videó üzemmód

1. Nyomja meg az A 12 gombot a videó mód kiválasztásához.
2. Nyomja meg az A 11 gombot a kiválasztás megerősítéséhez.
3. Nyomja meg az A 11 gombot a felvétel indításához vagy leállításához.
   Nyomja meg az A 9 gombot a mikrofon be- vagy kikapcsolásához.
   Nyomja meg az A 8 gombot az infravörös fény be- vagy kikapcsolásához.

Vészhelyzeti zárolás

Videó üzemmódban nyomja meg az üzemmód gombot A ^19 a felvétel csak olvasható fájl ként történő mentéséhez.

Ez a felvétel számítógéphez történő csatlakoztatás nélkül nem írható felül, és nem törölhető.
