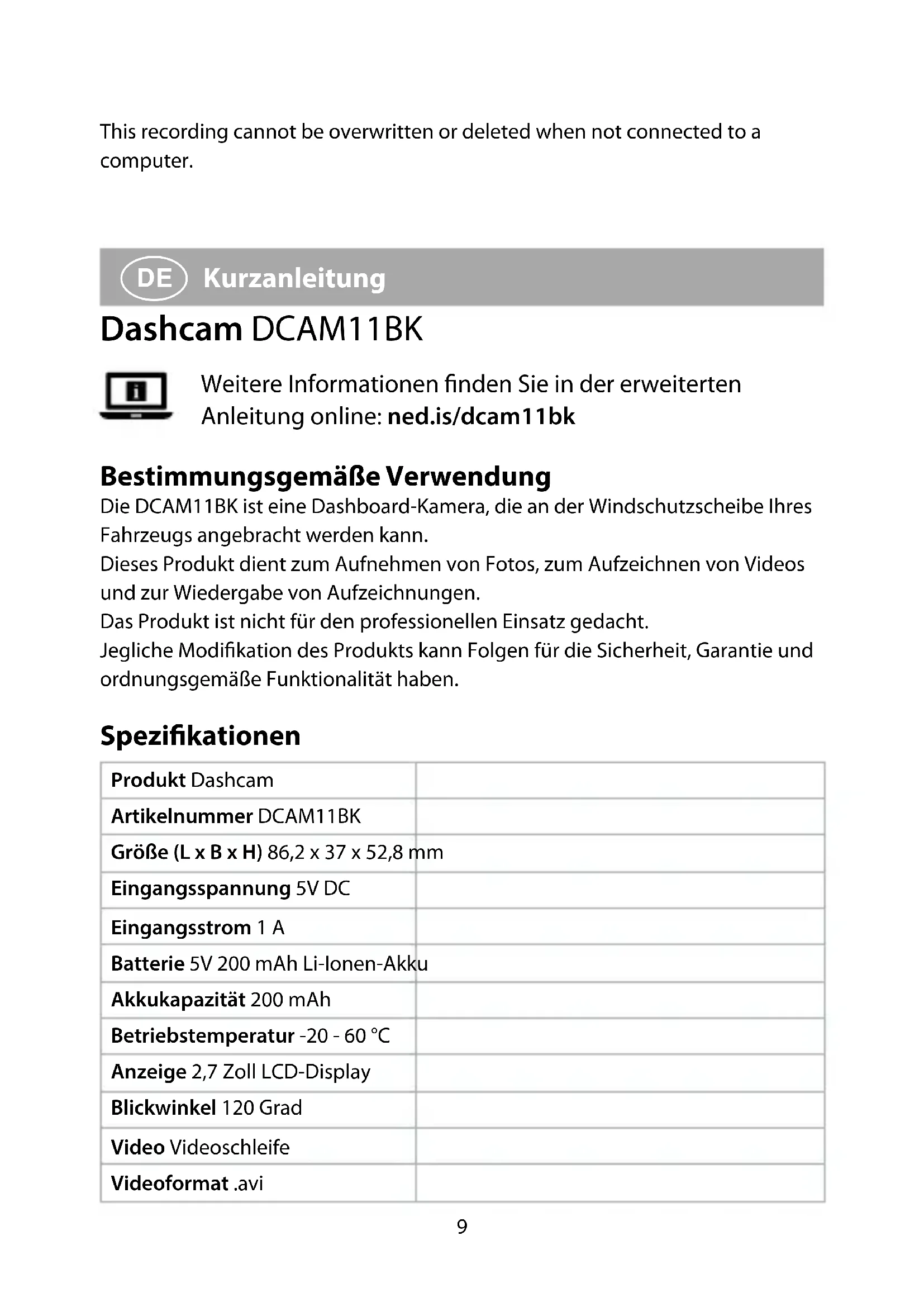

BEDIENUNGSANLEITUNG DCAM11BK NEDIS

Weitere Informationen finden Sie in der erweiterten

Anleitung online: ned.is/dcam11bk

Bestimmungsgemäße Verwendung

Die DCAM11BK ist eine Dashboard-Kamera, die an der Windschutzscheibe Ihres Fahrzeugs angebracht werden kann.

Dieses Produkt dient zum Aufnehmen von Fotos, zum Aufzeichnen von Videos und zur Wiedergabe von Aufzeichnungen.

Das Produkt ist nicht für den professionellen Einsatz gedacht.

Jegliche Modifikation des Produkts kann Folgen für die Sicherheit, Garantie und ordnungsgemäße Funktionalität haben.

Spezifikationen

Produkt Dashcam
Artikelnummer DCAM11BK
Größe (L x B x H) 86,2 x 37 x 52,8 mm
Eingangsspannung 5V DC
Eingangsstrom 1 A
Batterie 5V 200 mAh Li-lonen-Akku
Akkukapazität 200 mAh
Betriebstemperatur -20 - 60 °C
Anzeige 2,7 Zoll LCD-Display
Blickwinkel 120 Grad
Video Videoschleife
Videoformat .avi
Videoauflösung 1920 x 1080p / 1440 x 1080 / 1280 x 720 /848 x 480 / 640 x 480 @ 60 Hz
Bildauflösung 12MP (4032 x 3024) / 10MP / 8MP / 5MP/ 3MP / 2MP (1920 x 1080) / 1.3MP / VGA(640 x 480)
Bildformat .jpg
Sprache Englisch, Französisch, Deutsch, Spanisch,Italienisch, Niederländisch, Ungarisch,Schwedisch, Finnisch, Dänisch,Tschechisch,
Videoaufnahmedauer 1 / 2 / 3 / 5 / 10 min
Erstellen von Aufnahmen Eingebautes Mikrofon und Lautsprecher.Das Mikrofon kann ein-/ausgeschaltetwerden
Speicherkarte microSD-Karte
Speicherkartenkapazität 1 - 32 GB
USB-Schnittstelle USB 2.0

Hauptbestandteile (Abbildung A)

1 Mini HDMI-Ausgang
2 Mini-USB-Anschluss
3 Lautsprecher
4 Kamera
5 Infrarotlicht
6 Einschub für

Micro-SD-Karte

7 Mikrofon
8 Ein/Aus-Taste
9 LINKS-Taste
10 Menu-Taste
11 OK-Taste
12 Modus-Taste
13 RECHTS-Taste

14 Reset-Taste
15 Auto-Netzstecker
16 Saughalter
17 Saughalter-Klemme
18 Anzeige
19 Sperrtaste
20 Mini-USB-Kabel

Sicherheitshinweise

WARNUNG

• Vergewissern Sie sich, dass Sie die Anweisungen in diesem Dokument vollständig gelesen und verstanden haben, bevor Sie das Produkt installieren oder verwenden. Heben Sie dieses Dokument zum späteren Nachschlagen auf.

• Verwenden Sie das Produkt nur wie in dieser Anleitung beschrieben.

• Verwenden Sie das Produkt nicht, wenn ein Teil beschädigt ist oder es einen Mangel aufweist. Ersetzen Sie ein beschädigtes oder defektes Produkt unverzüglich.

• Lassen Sie das Produkt nicht herunterfallen und vermeiden Sie Kollisionen.
• Dieses Produkt darf nur von einem ausgebildeten Techniker gewartet werden, um die Gefahr eines Stromschlags zu reduzieren.
• Trennen Sie das Produkt von der Stromquelle und anderer Ausrüstung, falls Probleme auftreten.
• Setzen Sie das Produkt keinem Wasser oder Feuchtigkeit aus.
• Nicht wiederaufladbare Batterien dürfen nicht wiederaufgeladen werden.
• Schließen Sie keinesfalls einen Akku oder eine Batterie kurz.
• Im Falle eines Auslaufens der Batterie darf die Flüssigkeit keinesfalls mit der Haut oder den Augen in Kontakt kommen. Sollte es dennoch zu Kontakt kommen, waschen Sie den betroffenen Bereich mit reichlich Wasser ab und holen Sie ärztlichen Rat ein.
• Verwenden Sie ausschließlich das für dieses Gerät vorgesehene Ladegerät.
• Verdecken Sie keinesfalls die Belüftungsöffnungen.
• Vorsicht bei Verwendung des Produkts während der Fahrt! Achten Sie immer auf die Straße und den Straßenverkehr.
• Platzieren Sie das Produkt nicht in das Produkt in die Nähe von Wärmequellen, da dies das Produkt beschädigen kann.
• Setzen Sie das Produkt keinen sehr heißen oder sehr kalten Temperaturen oder drastischen Temperatur- oder Feuchtigkeitsschwankungen aus.
• Installieren Sie das Produkt nicht innerhalb des Betriebsbereichs des Airbags.
• Stellen Sie sicher, dass das Produkt und das Stromkabel so installiert sind, dass sie nicht die Sicht des Fahrers behindern oder die Bedienung der Bedienelemente für das Fahren behindern.

Installation des Produkts (Abbildung B)

Der Benutzer des Produkts muss vor der Verwendung die geltenden Gesetze und Vorschriften zur Verwendung des Produkts überprüfen.

In einigen Rechtsgebieten kann die Verwendung dieses Produkts als Verletzung der Privatsphäre angesehen werden.

Das Anbringen des Produkts an der Windschutzscheibe kann in einigen Rechtsgebieten gesetzlich geregelt sein.

Es liegt in der alleinigen Verantwortung des Benutzers, die örtlichen Gesetze und Vorschriften vor der Installation und Verwendung dieses Produkts zu konsultieren.

Schalten Sie den Motor des Fahrzeugs aus.

1. Reinigen und entfetten Sie den Punkt, an dem Sie das Produkt befestigen möchten.

Platzieren Sie das Produkt direkt hinter oder oder unter dem Rückspiegel.

1. Setzen Sie den Saughalter A 16 auf die Windschutzscheibe.

2. Verwenden Sie die Saughalter-Klemme A 17, um das Produkt an der Windschutzscheibe zu fixieren.

3. Setzen Sie eine Micro-SD-Karte (nicht im Lieferumfang enthalten) in den Micro-SD-Karten-Einschub A 6 ein.

4. Richten Sie die Position der Kamera A 4 für eine optimale Sicht auf die Straße aus.

Stellen Sie sicher, dass das Produkt und das Stromkabel so installiert sind, dass sie nicht die Sicht des Fahrers behindern oder die Bedienung der Bedienelemente für das Fahren behindern.

Achten Sie immer auf die Straße und den Straßenverkehr.

Verbinden des Produkts mit einer Stromquelle

Option 1:

1. Stecken Sie den Zigarettenanzünder-Stecker A 15 in einen Zigarettenanzünder-Anschluss.

2. Stecken Sie das andere Ende von A 15 in den Mini-USB-Anschluss A 2. Option 2:

- Laden Sie das Produkt über den USB-Anschluss A 2 auf.

Das Produkt schaltet sich automatisch ein und beginnt mit der Aufzeichnung, wenn Sie Ihren Fahrzeugmotor starten.

Verwenden des Produkts

1. Drücken Sie die Ein/Aus-Taste A 8 3 Sekunden lang, um das Produkt ein- oder auszuschalten.

Beim Ausschalten werden automatisch die Aufnahmen vom Produkt gespeichert.

1. Drücken Sie zweimal A 10, um das Einrichtungsmenü aufzurufen.

2. Drücken Sie links A 9 oder rechts A 13, um durch das Menü zu navigieren.

3. Drücken Sie OK A 11, um eine Auswahl zu bestätigen.

4. Drücken Sie Menü A 10, um einen Schritt zurück zu gehen.

5. Drücken Sie A 12, um das Menü zu verlassen.

Menü

1. Drücken Sie Menu A 10, um das Menü aufzurufen.
2. Drücken Sie links A 9 oder rechts A 13, um durch das Menü zu navigieren.
3. Drücken Sie OK A 11, um eine Auswahl zu bestätigen.
4. Drücken Sie Menü A 10, um einen Schritt zurück zu gehen.
5. Drücken Sie A 10 zweimal, um das Menü zu verlassen.
   Drücken Sie die Modus-Taste A ^12 , um zwischen Videomodus, Fotomodus und Wiedergabemodus zu wechseln.

Videomodus

1. Drücken Sie A 12, um den Videomodus auszuwählen.
2. Drücken Sie A 11, um ihre Auswahl zu bestätigen.
3. Drücken Sie A 11, um die Aufnahme zu starten oder zu beenden.
   Drücken Sie A 9, um das Mikrofon ein- oder auszuschalten.
   Drücken Sie A 8, um das Infrarotlicht ein- oder auszuschalten.

Notverriegelung

Drücken Sie im Videomodus die Modus-Taste A19, um die Aufnahme als schreibgeschützte Datei zu speichern.

Diese Aufnahme kann nicht überschrieben oder gelöscht werden, wenn das Produkt nicht mit einem Computer verbunden ist.
