DCAM11BK - Dashcam NEDIS - Ilmainen käyttöohje ja opas

Tuotetyyppi	Kojelautakamera (Dashcam)
Merkki	Nedis
Malli	DCAM11BK
Mitat (P x L x K)	86,2 x 37 x 52,8 mm
Tulojännite	5 V DC
Tulovirta	1 A
Akku	Li-ion 5 V, 200 mAh
Näyttö	2,7 tuuman LCD-näyttö
Kuvakulma	120 astetta
Videotallennus	Silmukka, .avi-muoto
Videotarkkuus	1920 x 1080p, 1440 x 1080, 1280 x 720, 848 x 480, 640 x 480 @ 60 Hz
Kuvatarkkuus	12 MP (4032 x 3024) aina VGA:aan (640 x 480)
Kuvamuoto	.jpg
Valikkielet	Ranska, Saksa, Espanja, Italia, Hollanti, Unkari, Ruotsi, Suomi, Tanska, Tšekki
Videotallennuksen kesto	1, 2, 3, 5 tai 10 minuuttia
Ääni	Sisäänrakennettu mikrofoni ja kaiutin, mikrofonin päälle/pois kytkentä
Tallennustuki	microSD-kortti (ei sisälly), kapasiteetti 1–32 Gt
Liitäntä	USB 2.0, mini HDMI
Virtalähde	12 V:n lisäpistoke tai USB-portti
Käyttölämpötila	-20 – 60 °C
Kiinnitys	Imukuppikiinnitys tuulilasiin
Hätälukitustoiminto	Kyllä, tallentaa tiedoston vain luku -tilassa
Infrapunavalo	Kyllä, päälle/pois kytkettävä

Usein kysytyt kysymykset - DCAM11BK NEDIS

Miten Nedis DCAM11BK -kojelaudakamera asennetaan tuulilasiin?

Puhdista ja rasvanpoista kiinnitysalue. Aseta imukuppituki tuulilasiin ja käytä vipua kameran kiinnittämiseen. Säädä kulma optimaalisen tienäkymän saavuttamiseksi. Varmista, ettei tuote peitä kuljettajan näkymää tai hallintalaitteita.

Miten kamera saa virtaa?

Kytke 12 V:n lisävirta-adapteri savukkeensytyttimen pistorasiaan ja liitä se kameran mini-USB-porttiin. Voit myös ladata sen tavallisen USB-portin (5 V) kautta. Kamera käynnistyy ja tallentaa automaattisesti, kun moottori käynnistyy.

Millaista muistikorttia tulisi käyttää?

Kojelautakamera hyväksyy microSD-kortit, joiden kapasiteetti on 1–32 Gt. Aseta kortti sille varattuun paikkaan ennen käyttöä. Käytä vähintään luokan 10 korttia sujuvan tallennuksen varmistamiseksi.

Miten tallennus käynnistetään tai pysäytetään?

Videotilassa paina OK-painiketta (A11) tallennuksen käynnistämiseksi tai pysäyttämiseksi. Kamera tallentaa automaattisesti silmukassa moottorin käydessä.

Miten tallennus lukitaan, jotta sitä ei ylikirjoiteta?

Videotilassa paina lukituspainiketta (A19) tallentaaksesi nykyisen tallennuksen suojattuna tiedostona. Tämä tiedosto voidaan poistaa vain, kun kamera on liitetty tietokoneeseen.

Voinko poistaa mikrofonin käytöstä?

Kyllä, videotilassa paina vasenta painiketta (A9) ottaaksesi mikrofonin käyttöön tai pois käytöstä. Näytöllä oleva ilmaisin näyttää mikrofonin tilan.

Miten videosegmenttien pituutta säädetään?

Siirry valikkoon painamalla MENU-painiketta (A10). Siirry vasemmalla/oikealla painikkeella tallennuksen kesto -asetukseen. Voit valita 1, 2, 3, 5 tai 10 minuuttia.

Mitä tehdä, jos kamera ei käynnisty?

Tarkista, että akku on ladattu tai virtalähde on kytketty oikein. Yritä palauttaa laite tehdasasetuksiin painamalla nollauspainiketta (A14) paperiliittimellä. Jos ongelma jatkuu, ota yhteyttä tekniseen tukeen.

Onko Nedis DCAM11BK -kojelaudakamera vedenpitävä?

Ei, tämä tuote ei ole vedenpitävä. Sitä ei saa altistaa vedelle tai kosteudelle. Asennus on tehtävä ajoneuvon sisällä, suojassa säältä.

Voinko käyttää kameraa verkkokamerana?

Kojelautakameraa ei ole suunniteltu käytettäväksi verkkokamerana. Siinä on mini HDMI -lähtö videon toistamiseen näytöllä, mutta se ei toimi videon suoratoistolaitteena tietokoneelle.

KÄYTTÖOHJE DCAM11BK NEDIS

Katso tarkemmat tiedot käyttöoppaan laajemmasta verkkoversiosta: ned.is/dcam11bk

Käyttötarkoitus

DCAM11BK on kojelautakamera, joka voidaan kiinnittää auton tuulilasiin.

Tämä tuote on tarkoitettu kuvien ottamiseen ja videoiden tallentamiseen sekä tallenteiden toistamiseen.

Tuotetta ei ole tarkoitettu ammattikäyttöön.

Tuotteen muutokset voivat vaikuttaa turvallisuuteen, takuuseen ja asianmukaiseen toimintaan.

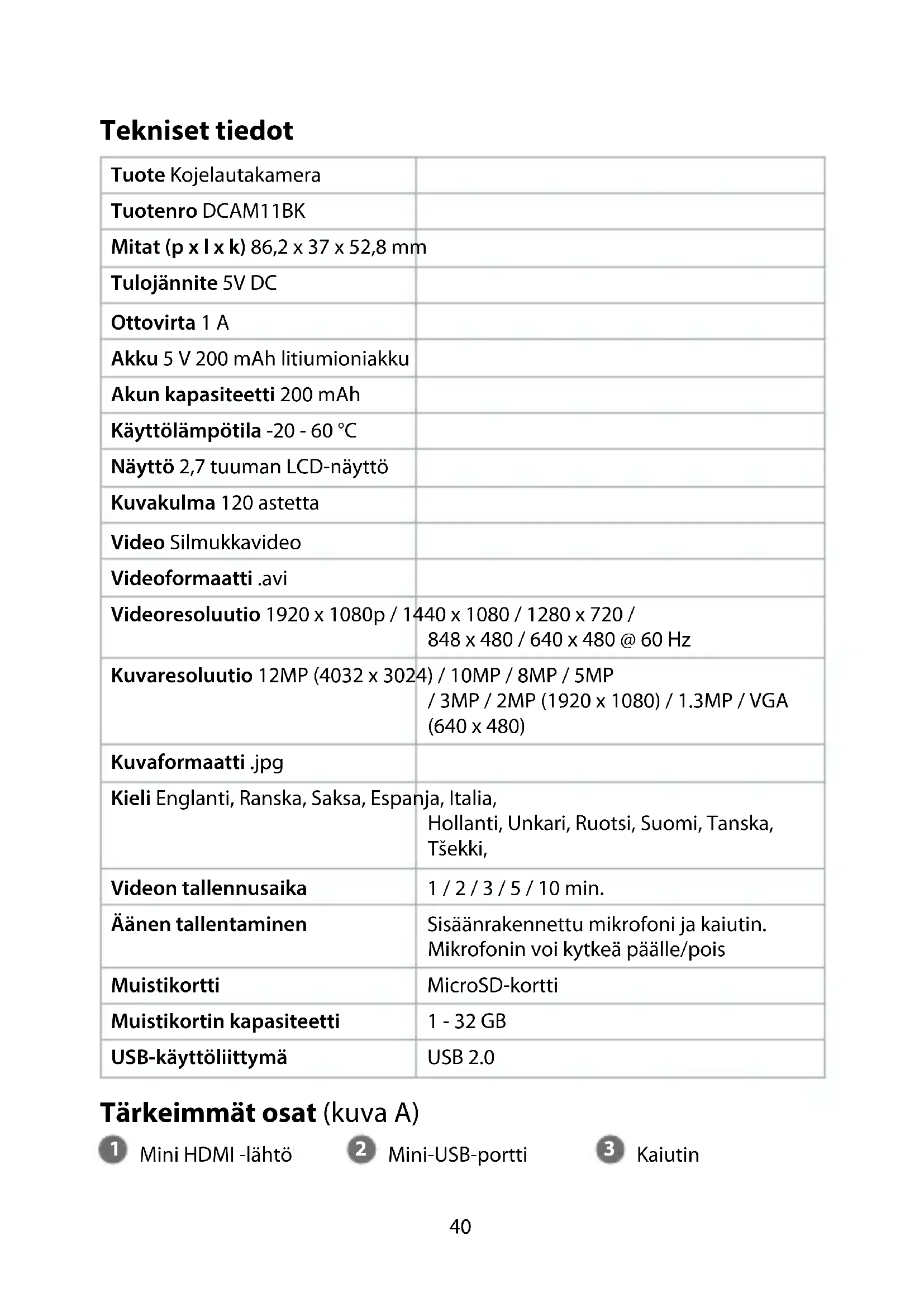

Tekniset tiedot

Tuote Kojelautakamera
Tuotenro DCAM11BK
Mitat (p x l x k) 86,2 x 37 x 52,8 mm
Tulojännite 5V DC
Ottovirta 1 A
Akku 5 V 200 mAh litiumioniakku
Akun kapasiteetti 200 mAh
Käyttölämpötila -20 - 60 °C
Näyttö 2,7 tuuman LCD-näyttö
Kuvakulma 120 astetta
Video Silmukkavideo
Videoformaatti .avi
Videoresoluutio 1920 x 1080p / 1440 x 1080 / 1280 x 720 / 848 x 480 / 640 x 480 @ 60 Hz
Kuvaresoluutio 12MP (4032 x 3024) / 10MP / 8MP / 5MP / 3MP / 2MP (1920 x 1080) / 1.3MP / VGA (640 x 480)
Kuvaformaatti .jpg
Kieli Englanti, Ranska, Saksa, Espanja, Italia, Hollanti, Unkari, Ruotsi, Suomi, Tanska, Tšekki,
Videon tallennusaika	1 / 2 / 3 / 5 / 10 min.
Äänen tallentaminen	Sisäänrakennettu mikrofoni ja kaiutin. Mikrofonin voi kytkeä päälle/pois
Muistikortti	MicroSD-kortti
Muistikortin kapasiteetti	1 - 32 GB
USB-käyttöliittymä	USB 2.0

Tärkeimmät osat (kuva A)

1 Mini HDMI -lähtö

2 Mini-USB-portti

3 Kaiutin

4 Kamera

5 Infrapunavalo

6 MicroSD-korttipaikka

7 Mikrofoni

8 Virtapainike

9 VASEN-painike

10 Menu-painike

11 OK-painike

12 Tilapainike

13 OIKEA-painike

14 Nollauspainike

15 Pistoke

16 Imukiinnike

17 Imukiinnikkeen

pidin

18 Näyttö

19 Lukkopainike

20 Mini-USB-johto

Turvallisuusohjeet

VAROITUS

- Huolehdi siitä, että olet lukenut ja ymmärtänyt tämän asiakirjan sisältämät ohjeet kokonaan ennen kuin asennat tuotteen tai käytät sitä. Säilytä tämä asiakirja tulevaa tarvetta varten.

- Käytä tuotetta vain tässä oppaassa kuvatun mukaisesti.

- Älä käytä tuotetta, jos jokin sen osa on vaurioitunut tai viallinen. Vaihda vahingoittunut tai viallinen tuote välittömästi.

- Varo pudottamasta ja tönäisemästä tuotetta.

- Tämän tuotteen saa huoltaa vain pätevä teknikko sähköiskun vaaran vähentämiseksi.

- Irrota tuote virtalähteestä ja muista laitteista, jos ongelmia ilmenee.

- Älä altista tuotetta vedelle tai kosteudelle.

- Ei-ladattavia paristoja ei saa ladata.

- Älä saata paristoa tai akkua oikosulkuun.

- Mikäli paristo vuotaa, älä anna nesteen joutua kosketuksiin ihon tai silmien kanssa. Jos kosketus on tapahtunut, pese kohta runsaalla vedellä ja hakeudu lääkäriin.

- Käytä vain erityisesti laitteen kanssa käytettäväksi tarkoitettua laturia; älä mitään muuta laturia.

- Älä peitä tuuletusaukkoja.

- Käytä tuotetta varovasti, kun ajat. Keskitä huomiosi aina liikenteeseen.

- Älä laita tuotetta lähelle lämmönlähteitä, sillä tuote voi vaurioitua.

- Älä altista tuotetta erittäin kuumille tai kylmille lämpötiloille tai suurille lämpötilan tai kosteuden vaihteluille.

- Älä asenna tuotetta turvatynnyn toiminta-alueelle.

- Varmista, että tuote ja virtajohto on asennettu siten, etteivät ne häiritse kuljettajan näkökenttää tai haittaa ohjauslaitteiden käyttöä.

Tuotteen asentaminen (kuvat B)

Ennen tuotteen käyttöä käyttäjän on tarkistettava sen käyttöä koskevat sovellettavat lait ja määräykset.

Joillakin lainkäyttöalueilla tämän tuotteen käyttö voidaan katsoa yksityisyyden loukkaamiseksi.

Joillakin lainkäyttöalueilla tuotteen kiinnittäminen tuulilasiin voi olla lailla säädeltyä.

Käyttäjän omalla vastuulla on tarkistaa paikalliset lait ja määräykset ennen tämän tuotteen asentamista ja käyttämistä.

Sammuta auton moottori.

1. Puhdista lika ja rasva paikasta, johon haluat kiinnittää tuotteen.

Sijoita tuote taustapeilin taakse tai alapuolelle.

1. Kiinnitä imukiinnike A 16 tuulilasiin.

2. Kiinnitä tuote imukiinnikkeen pitimen A 17 avulla tuulilasiin.

3. Aseta microSD-kortti (ei sisälly toimitukseen) microSD-korttipaikkaan A 6.

4. Säädä kameran A 4 asentoa siten, että näkymä tielle on ihanteellinen.

Varmista, että tuote ja virtajohto on asennettu siten, etteivät ne häiritse kuljettajan näkökenttää tai haittaa ohjauslaitteiden käyttöä.

Keskitä huomiosi aina liikenteeseen.

Tuotteen kytkeminen pistorasiaan

Vaihtoehto 1:

1. Kytke pistoke A 15 tupakansytyttimeen.

2. Kytke pistokkeen A 15 toinen pää mini-USB-porttiin A 2.

Vaihtoehto 2:

- Lataa tuote käyttäen USB-porttia A 2.

Kün käynnistät auton moottorin, tuote kytkeytyy automaattisesti päälle ja alkaa kuvata.

Tuotteen käyttäminen

1. Paina virtapainiketta A 8 3 sekuntia kytkeäksesi laitteen päälle tai pois. Kun laitteen virta sammuu, tallenteet tallentuvat automaattisesti.

2. Paina virtapainiketta A 10 kaksi kertaa siirtyäksesi asetusvalikkoon.

3. Paina vasen-painiketta A 9 tai oikea-painiketta A 13 navigoidaksesi valikossa.

4. Paina OK A 11 vahvistaaksesi valinnan.

5. Paina valikkopainiketta A 10 siirtyäksesi yhden vaiheen taaksepäin.

6. Poistut asetusvalikosta painamalla A 12.

Valikko

1. Paina painiketta A 10 siirtyäksesi valikkoon.
2. Paina vasen-painiketta A 9 tai oikea-painiketta A 13 navigoidaksesi valikossa.
3. Paina OK A 11 vahvistaaksesi valinnan.
4. Paina valikkopainiketta A 10 siirtyäksesi yhden vaiheen taaksepäin.
5. Paina A 10 kaksi kertaa poistuaksesi valikosta.
   Paina tilapainiketta A ^12 vaihtaaksesi videotilan, valokuvatilan ja toistotilan välillä.

Videotila

1. Paina tilapainiketta A 12 valitaksesi videotilan.
2. Paina OK-painiketta A 11 vahvistaaksesi valintasi.
3. Paina A 11 aloittaaksesi tai lopettaaksesi tallennuksen.
   Paina ylös-painiketta A 9 kytkeäksesi mikrofonin päälle tai pois.
   Paina virtapainiketta A8 kytkeäksesi infrapunavalon päälle tai pois.

Hätälukko

Paina videotilassa tilapainiketta A19 tallentaaksesi tallenteen vain lukutiedostona.

Tallenteen päälle ei voi kirjoittaa eikä sitä voi poistaa, ellei kameraa yhdistetä tietokoneeseen.
