Typ produktu	Kamera samochodowa (Dashcam)
Marka	Nedis
Model	DCAM11BK
Wymiary (D x S x W)	86,2 x 37 x 52,8 mm
Napięcie wejściowe	5 V DC
Prąd wejściowy	1 A
Bateria	Li-ion 5 V, 200 mAh
Wyświetlacz	Ekran LCD 2,7 cala
Kąt widzenia	120 stopni
Nagrywanie wideo	Pętla, format .avi
Rozdzielczość wideo	1920 x 1080p, 1440 x 1080, 1280 x 720, 848 x 480, 640 x 480 @ 60 Hz
Rozdzielczość zdjęć	12 MP (4032 x 3024) do VGA (640 x 480)
Format zdjęć	.jpg
Języki menu	Francuski, Niemiecki, Hiszpański, Włoski, Holenderski, Węgierski, Szwedzki, Fiński, Duński, Czeski
Czas nagrywania wideo	1, 2, 3, 5 lub 10 minut
Audio	Wbudowany mikrofon i głośnik, włączanie/wyłączanie mikrofonu
Nośnik danych	Karta microSD (nie dołączona), pojemność 1 do 32 GB
Interfejs	USB 2.0, mini HDMI
Zasilanie	Gniazdo zasilania 12 V lub port USB
Temperatura pracy	-20 do 60 °C
Mocowanie	Uchwyt przyssawkowy na przednią szybę
Funkcja blokady awaryjnej	Tak, zapis pliku w trybie tylko do odczytu
Lampa podczerwieni	Tak, włączana/wyłączana

Często zadawane pytania - DCAM11BK NEDIS

Jak zainstalować kamerę samochodową Nedis DCAM11BK na przedniej szybie?

Oczyść i odtłuść miejsce mocowania. Umieść uchwyt przyssawkowy na przedniej szybie i użyj dźwigni, aby przymocować kamerę. Wyreguluj kąt, aby uzyskać optymalny widok drogi. Upewnij się, że produkt nie zasłania widoku kierowcy ani elementów sterujących.

Jak zasilić kamerę samochodową?

Podłącz wtyczkę zasilania 12 V do gniazda zapalniczki, a następnie podłącz ją do portu mini-USB kamery. Można ją również ładować przez standardowy port USB (5 V). Kamera włącza się i nagrywa automatycznie po uruchomieniu silnika.

Jaki typ karty pamięci użyć?

Kamera samochodowa akceptuje karty microSD o pojemności od 1 do 32 GB. Włóż kartę do odpowiedniego gniazda przed użyciem. Aby zapewnić płynne nagrywanie, użyj karty klasy 10 lub wyższej.

Jak rozpocząć lub zatrzymać nagrywanie?

W trybie wideo naciśnij przycisk OK (A11), aby rozpocząć lub zatrzymać nagrywanie. Kamera nagrywa automatycznie w pętli, gdy silnik jest włączony.

Jak zablokować nagranie, aby nie zostało nadpisane?

W trybie wideo naciśnij przycisk blokady (A19), aby zapisać bieżące nagranie jako plik chroniony. Ten plik można usunąć tylko po podłączeniu kamery do komputera.

Czy mogę wyłączyć mikrofon?

Tak, w trybie wideo naciśnij lewy przycisk (A9), aby włączyć lub wyłączyć mikrofon. Wskaźnik na ekranie pokazuje stan mikrofonu.

Jak ustawić czas trwania segmentów wideo?

Wejdź do menu, naciskając przycisk MENU (A10). Nawiguj za pomocą przycisków lewo/prawo, aby znaleźć opcję czasu nagrywania. Możesz wybrać między 1, 2, 3, 5 lub 10 minutami.

Co zrobić, jeśli kamera nie włącza się?

Sprawdź, czy bateria jest naładowana lub zasilanie jest prawidłowo podłączone. Spróbuj zresetować urządzenie, naciskając przycisk resetowania (A14) spinaczem. Jeśli problem nadal występuje, skontaktuj się z pomocą techniczną.

Czy kamera samochodowa Nedis DCAM11BK jest wodoodporna?

Nie, ten produkt nie jest wodoodporny. Nie należy go wystawiać na działanie wody ani wilgoci. Instalacja musi odbywać się wewnątrz pojazdu, z dala od warunków atmosferycznych.

Czy mogę używać kamery jako kamery internetowej?

Kamera samochodowa nie jest przeznaczona do użytku jako kamera internetowa. Posiada wyjście mini HDMI do odtwarzania na ekranie, ale nie działa jako urządzenie do strumieniowania wideo na komputerze.

INSTRUKCJA OBSŁUGI DCAM11BK NEDIS

Przewodnik Szybki start

Kamera na deskę rozdzielczą DCAM11BK

Więcej informacji znajdziesz w rozszerzonej instrukcji obsługi online: ned.is/dcam11bk

Przeznaczenie

DCAM11BK to kamera samochodowa, którą można zamontować na przedniej szybie pojazdu.

Ten produkt jest przeznaczony do fotografowania, nagrywania filmów i odtwarzania nagrań.

Produkt nie jest przeznaczony do użytku zawodowego.

Wszelkie modyfikacje produktu mogą mieć wpływ na bezpieczeństwo, gwarancję i działanie.

Specyfikacja

Produkt Kamera na deskę rozdzielczą
Numer katalogowy DCAM11BK
Wymiary (dł. x szer. x wys.) 86,2 x	37 x 52,8 mm
Napięcie wejściowe 5V DC

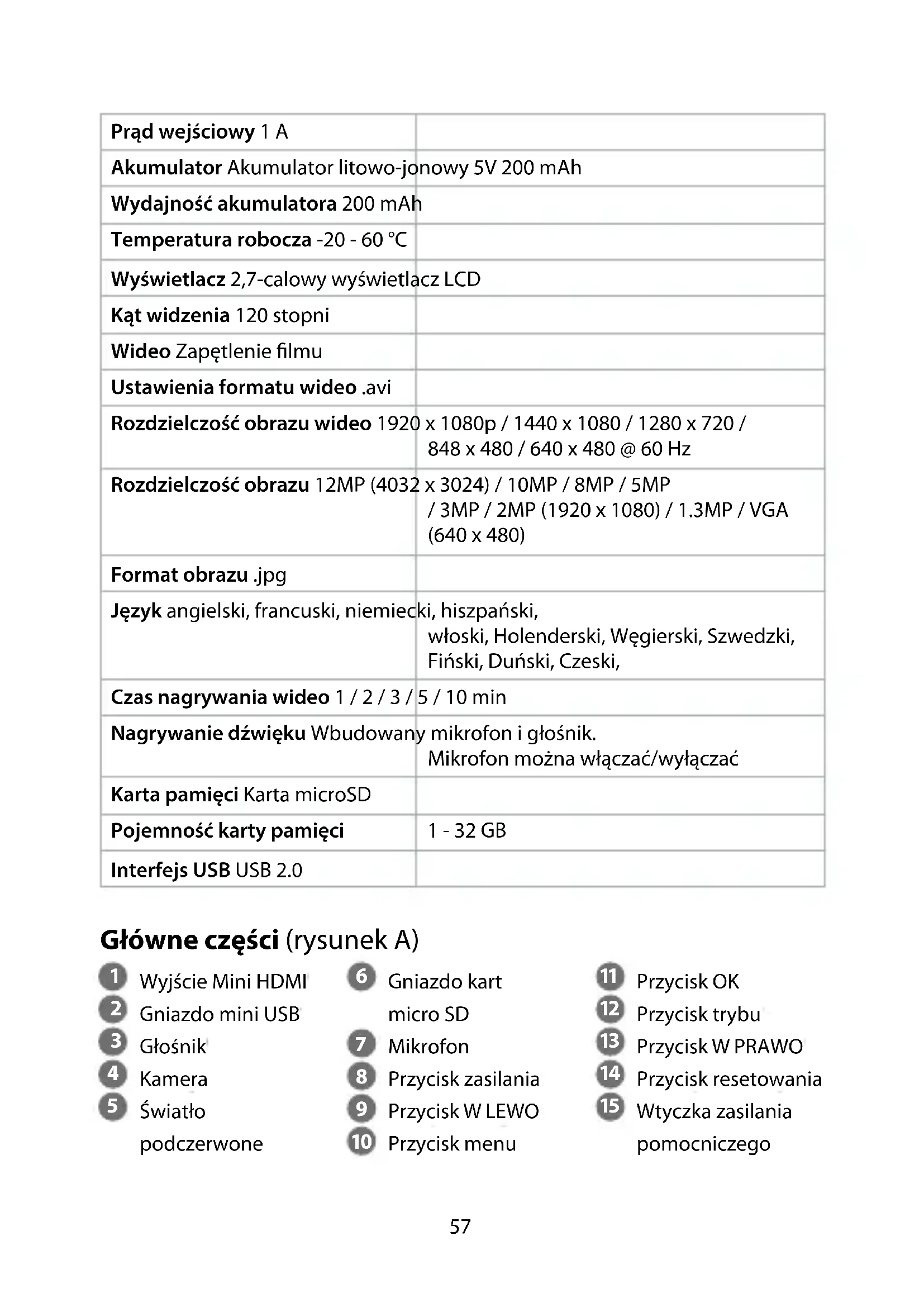

Prąd wejściowy 1 A
Akumulator Akumulator litowo-jonowy 5V 200 mAh
Wydajność akumulatora 200 mAh
Temperatura robocza -20 - 60 °C
Wyświetlacz 2,7-calowy wyświetlacz LCD
Kąt widzenia 120 stopni
Wideo Zapętlenie filmu
Ustawienia formatu wideo .avi
Rozdzielczość obrazu wideo 1920 x 1080p / 1440 x 1080 / 1280 x 720 / 848 x 480 / 640 x 480 @ 60 Hz
Rozdzielczość obrazu 12MP (4032 x 3024) / 10MP / 8MP / 5MP / 3MP / 2MP (1920 x 1080) / 1.3MP / VGA (640 x 480)
Format obrazu .jpg
Język angielski, francuski, niemiecki, hiszpański,włoski, Holenderski, Węgierski, Szwedzki,Fiński, Duński, Czeski,
Czas nagrywania wideo 1 / 2 / 3 / 5 / 10 min
Nagrywanie dźwięku Wbudowany mikrofon i głośnik.Mikrofon można włączać/wyłączać
Karta pamięci Karta microSD
Pojemność karty pamięci	1 - 32 GB
Interfejs USB USB 2.0

Główne części (rysunek A)

1 Wyjście Mini HDMI
2 Gniazdo mini USB
3 Głośnik
4 Kamera
5 Światło podczerwone

6 Gniazdo kart micro SD
7 Mikrofon
8 Przycisk zasilania
9 Przycisk W LEWO
10 Przycisk menu

11 Przycisk OK
12 Przycisk trybu
13 Przycisk W PRAWO
14 Przycisk resetowania
15 Wtyczka zasilania pomocniczego

16

Przyssawka

17

Klips przyssawki

18

Wyświetlacz

19

Przycisk blokowania

20

Kabel mini USB

Instrukcje bezpieczeństwa

OSTRZEŻENIE

• Przed zainstalowaniem lub użyciem produktu należy upewnić się, że instrukcje zawarte w niniejszym dokumencie zostały w pełni przeczytane i zrozumiane. Zachowaj niniejszy dokument na przyszłość.
• Urządzenie należy eksploatować wyłącznie w sposób opisany w niniejszej instrukcji.
• Nie używaj produktu, jeśli jakakolwiek jego część jest zniszczona lub uszkodzona. Natychmiast wymień uszkodzony lub wadliwy produkt.
• Nie upuszczaj produktu i unikaj uderzania go.
• Ten produkt może być serwisowany wyłącznie przez wykwalifikowanego serwisanta, aby zmniejszyć ryzyko porażenia prądem elektrycznym.
• Jeśli wystąpią problemy, odłącz produkt od źródła zasilania i innych urządzeń.
• Nie narażaj produktu na działanie wody lub wilgoci.
• Baterie nienadające się do ponownego ładowania nie powinny być doładowywane.
• Nie wywołuj zwarcia ogniwa lub baterii.
• W przypadku wycieku z baterii nie wolno dopuścić do kontaktu cieczy ze skórą lub oczami. W przypadku kontaktu przemyć skażone miejsce dużą ilością wody i zasięgnąć porady lekarza.
• Nie należy używać ładowarki innej niż przewidziana specjalnie do użytku z tym urządzeniem.
• Nie zasłaniaj otworów wentylacyjnych.
• Zachowaj ostrożność podczas korzystania z produktu podczas jazdy. Zawsze skupiaj uwagę na drodze.
• Nie umieszczaj produktu w pobliżu źródeł ciepła – grozi uszkodzeniem produktu.
• Nie wystawiaj produktu na bardzo wysokie lub bardzo niskie temperatury, a także na drastyczne zmiany temperatury lub wilgotności.
• Nie instaluj produktu w zasięgu działania poduszki powietrznej.
• Upewnij się, że produkt i przewód zasilający są zainstalowane i nie zasłaniają widoku kierowcy ani nie utrudniają działania jakichkolwiek elementów sterujących.

Instalowanie produktu (Rysunek B)

Przed użyciem produktu użytkownik powinien sprawdzić obowiązujące przepisy i regulacje dotyczące korzystania z produktu.

Według niektórych systemów prawnych korzystanie z tego produktu może być uznane za naruszenie prywatności.

W niektórych krajach montaż produktu na przedniej szybie może być regulowany przez prawo.

Użytkownik ponosi odpowiedzialność za zapoznanie się z lokalnymi przepisami i regulacjami przed zainstalowaniem i użyciem tego produktu.

Wyłącz silnik samochodu.

1. Oczyć i odtluść miejsce, w którym chcesz zamocować produkt.

Umieść produkt tuż za lub pod lusterkiem wstecznym.

1. Umieść przyssawkę A 16 na przedniej szybie.

2. Użyj klipsa przyssawki A 17 do zamocowania produktu na przedniej szybie.

3. Włóż kartę microSD (brak w zestawie) do gniazda karty microSD A 6.

4. Wyreguluj pozycję kamery A 4 w celu uzyskania optymalnego widoku na drogę.

Upewnij się, że produkt i przewód zasilający są zainstalowane i nie zasłaniają widoku kierowcy ani nie utrudniają działania jakichkolwiek elementów sterujących.

Zawsze skupiaj uwagę na drodze.

Podłączanie produktu do źródła zasilania

Opcja 1:

1. Podłącz wtyczkę zasilania A 15 do gniazdka zapalniczki.

2. Podłącz drugą końcówkę A 15 do gniazda mini USB A 2.

Opcja 2:

- Naładuj produkt za pomocą portu USB A 2.

Produkt automatycznie włącza się i rozpoczyna nagrywanie po uruchomieniu silnika samochodowego.

Użytkowanie produktu

1. Naciśnij przycisk zasilania A 8 i przytrzymaj przez 3 sekundy, aby włączyć lub wyłączyć produkt.

Po wyłączeniu produkt automatycznie zapisuje nagrania.

1. Naciśnij A 10 dwa razy, aby otworzyć menu ustawień.

2. Naciśnij lewy A 9 lub prawy przycisk A 13, aby poruszać się po menu.

3. Naciśnij OK A 11, aby potwierdzić wybór.

4. Naciśnij menu A 10, aby cofnąć się o jeden krok.
5. Naciśnij przycisk A 12, aby wyjść z menu.

Menu

1. Naciśnij Menu A 10, aby otworzyć menu.
2. Naciśnij lewy A 9 lub prawy przycisk A 13, aby poruszać się po menu.
3. Naciśnij OK A 11, aby potwierdzić wybór.
4. Naciśnij menu A 10, aby cofnąć się o jeden krok.
5. Naciśnij dwa razy A 10, aby wyjść z menu.
   Naciśnij A 12, aby przełączać się między trybem nagrywania, fotografowania i odtwarzania.

Tryb wideo

1. Naciśnij A 12, aby wybrać tryb nagrywania.
2. Naciśnij A 11, aby potwierdzić wybór.
3. Naciśnij A 11, aby rozpocząć lub zatrzymać nagrywanie.
   Naciśnij A 9, aby włączyć lub wyłączyć mikrofon.
   Naciśnij A 8, aby włączyć lub wyłączyć światło podczerwone.

Blokada awaryjna

W trybie nagrywania nacisnąć przycisk trybu A 19, aby zapisać nagranie jako plik tylko do odczytu.

To nagranie nie może zostać nadpisane ani usunięte bez podłączenia do komputera.
