DCAM11BK - Palubná kamera NEDIS - Bezplatný návod na obsluhu

Typ produktu	Palubná kamera (Dashcam)
Značka	Nedis
Model	DCAM11BK
Rozmery (D x Š x V)	86,2 x 37 x 52,8 mm
Vstupné napätie	5 V CC
Vstupný prúd	1 A
Batéria	Li-ion 5 V, 200 mAh
Displej	LCD displej 2,7 palca
Zorný uhol	120 stupňov
Videozáznam	Slučka, formát .avi
Rozlíšenie videa	1920 x 1080p, 1440 x 1080, 1280 x 720, 848 x 480, 640 x 480 @ 60 Hz
Rozlíšenie obrázka	12 MP (4032 x 3024) až VGA (640 x 480)
Formát obrázka	.jpg
Jazyky menu	Francúzština, Nemčina, Španielčina, Taliančina, Holandčina, Maďarčina, Švédčina, Fínčina, Dánčina, Čeština
Dĺžka videozáznamu	1, 2, 3, 5 alebo 10 minút
Zvuk	Integrovaný mikrofón a reproduktor, zapnutie/vypnutie mikrofónu
Pamäťové médium	MicroSD karta (nie je súčasťou balenia), kapacita 1 až 32 GB
Rozhranie	USB 2.0, mini HDMI
Napájanie	12 V pomocná zásuvka alebo USB port
Prevádzková teplota	-20 až 60 °C
Upevnenie	Prísavka na čelné sklo
Funkcia núdzového uzamknutia	Áno, uloženie súboru v režime len na čítanie
Infračervená lampa	Áno, zapnuteľná/vypnuteľná

Často kladené otázky - DCAM11BK NEDIS

Ako nainštalovať palubnú kameru Nedis DCAM11BK na čelné sklo?

Vyčistite a odmastite oblasť upevnenia. Umiestnite prísavku na čelné sklo a pomocou páky upevnite kameru. Upravte uhol pre optimálny výhľad na cestu. Uistite sa, že produkt nezakrýva výhľad vodiča ani ovládacie prvky.

Ako napájať palubnú kameru?

Pripojte 12 V pomocnú napájaciu zástrčku do zásuvky zapaľovača, potom ju pripojte k mini-USB portu kamery. Môžete ju tiež nabíjať cez štandardný USB port (5 V). Kamera sa automaticky zapne a začne nahrávať pri naštartovaní motora.

Aký typ pamäťovej karty použiť?

Palubná kamera podporuje microSD karty s kapacitou 1 až 32 GB. Vložte kartu do príslušného slotu pred použitím. Plynulé nahrávanie zabezpečí karta triedy 10 alebo vyššej.

Ako spustiť alebo zastaviť nahrávanie?

V režime videa stlačte tlačidlo OK (A11) pre spustenie alebo zastavenie nahrávania. Kamera automaticky nahráva v slučke, keď je motor zapnutý.

Ako uzamknúť nahrávku, aby nedošlo k jej prepísaniu?

V režime videa stlačte tlačidlo uzamknutia (A19) pre uloženie aktuálneho záznamu ako chráneného súboru. Tento súbor je možné vymazať len po pripojení kamery k počítaču.

Môžem vypnúť mikrofón?

Áno, v režime videa stlačte ľavé tlačidlo (A9) pre zapnutie alebo vypnutie mikrofónu. Indikátor na obrazovke zobrazuje stav mikrofónu.

Ako nastaviť dĺžku video segmentov?

Vstúpte do menu stlačením tlačidla MENU (A10). Pomocou tlačidiel vľavo/vpravo nájdite možnosť dĺžky záznamu. Môžete si vybrať medzi 1, 2, 3, 5 alebo 10 minútami.

Čo robiť, ak sa kamera nezapne?

Skontrolujte, či je batéria nabitá alebo či je napájanie správne pripojené. Skúste resetovať zariadenie stlačením tlačidla reset (A14) pomocou spinky. Ak problém pretrváva, kontaktujte technickú podporu.

Je palubná kamera Nedis DCAM11BK vodotesná?

Nie, tento produkt nie je vodotesný. Nesmie byť vystavený vode ani vlhkosti. Inštalácia musí byť vo vnútri vozidla, chránená pred poveternostnými vplyvmi.

Môžem použiť kameru ako webkameru?

Palubná kamera nie je určená na použitie ako webkamera. Má mini HDMI výstup pre prehrávanie na obrazovke, ale nefunguje ako zariadenie na streamovanie videa do počítača.

NÁVOD NA OBSLUHU DCAM11BK NEDIS

Kamera na prístrojovú dosku DCAM11BK

Viac informácií nájdete v rozšírenom návode online:ned.is/dcam11bk

Určené použitie

DCAM11BK je kamera na prístrojovú dosku, ktorú je možné namontovať na čelné sklo vozidla.

Tento výrobok je určený na zhotovovanie fotografií, záznam videí a prehrávanie záznamov.

Výrobok nie je určený na profesionálne použitie.

Každá zmena výrobku môže mať následky na bezpečnosť, záruku a správne fungovanie.

Technické údaje

Produkt Kamera na prístrojovú dosku
Číslo výrobku DCAM11BK
Rozmery (D x Š x V) 86,2 x 37 x 52,8 mm
Vstupné napätie 5V DC
Vstupný prúd 1 A
Batéria 5V 200 mAh lítiovo iónová batéria
Kapacita batérie 200 mAh
Prevádzková teplota -20 - 60 °C
Displej 2,7-palcový LCD displej
Pozorovací uhol 120 stupňov

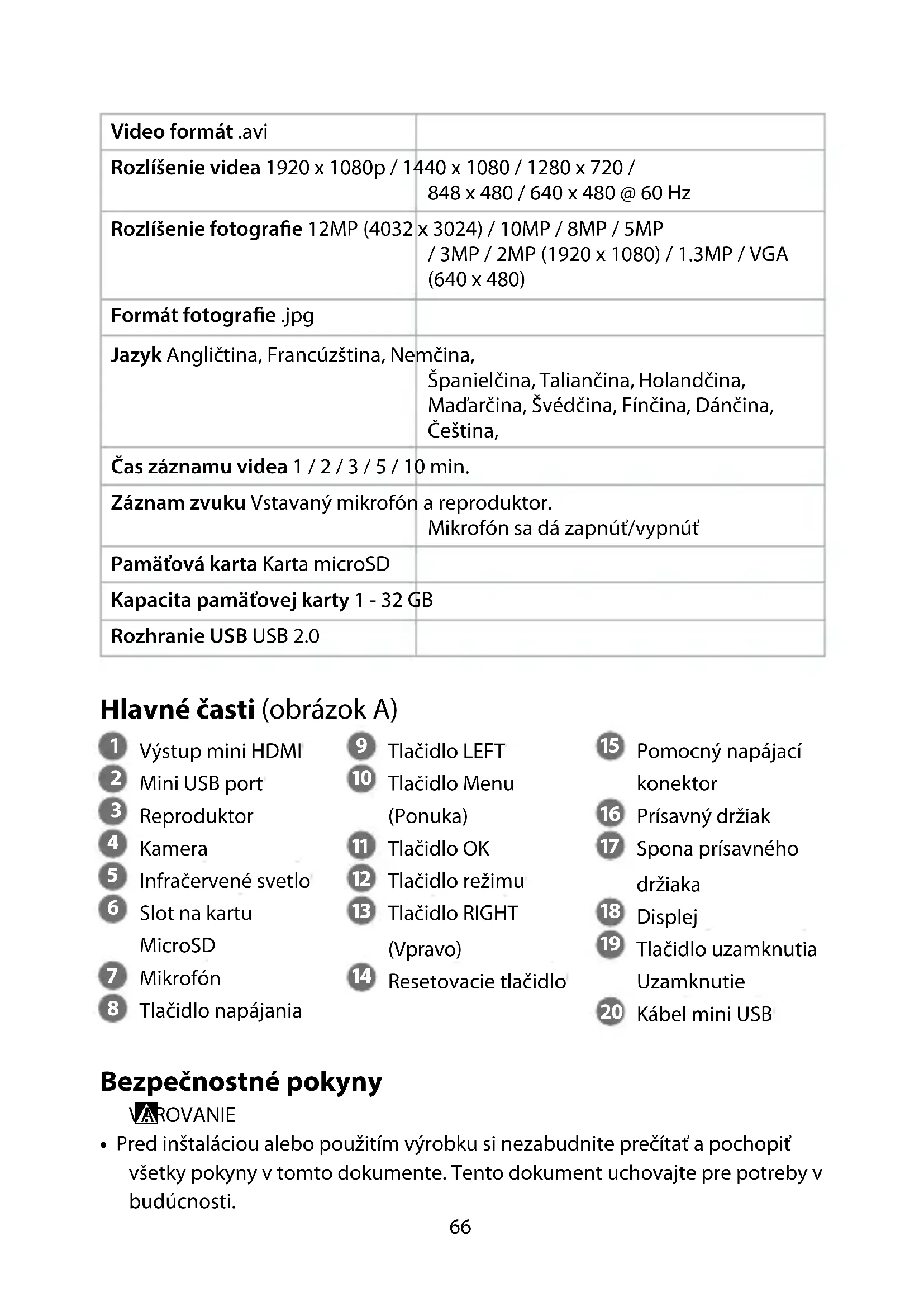

Video Slučkové video
Video formát .avi
Rozlíšenie videa 1920 x 1080p / 1440 x 1080 / 1280 x 720 /848 x 480 / 640 x 480 @ 60 Hz
Rozlíšenie fotografie 12MP (4032 x 3024) / 10MP / 8MP / 5MP/ 3MP / 2MP (1920 x 1080) / 1.3MP / VGA(640 x 480)
Formát fotografie .jpg
Jazyk Angličtina, Francúzština, Nemčina,Španielčina, Taliančina, Holandčina,Madarčina, Švédčina, Fínčina, Dánčina,Čeština,
Čas záznamu videa 1 / 2 / 3 / 5 / 10 min.
Záznam zvuku Vstavaný mikrofón a reproduktor.Mikrofón sa dá zapnút/vypnút
Pamätová karta Karta microSD
Kapacita pamätovej karty 1 - 32 GB
Rozhranie USB USB 2.0

Hlavné časti (obrázok A)

15 Pomocný napájací konektor
16 Prísavný držiak
17 Spona prísavného držiaka
18 Displej
19 Tlačidlo uzamknutia Uzamknutie
20 Kábel mini USB

Bezpečnostné pokyny

VAROVANIE

- Pred inštaláciou alebo použitím výrobku si nezabudnite prečítať a pochopit' všetky pokyny v tomto dokumente. Tento dokument uchovajte pre potreby v budúcnosti.

• Výrobok používajte len podľa opisu v tomto návode.
• Výrobok nepoužívajte, ak je jeho časť poškodená alebo chybná. Poškodený alebo chybný výrobok okamžite vymeňte.
• Dávajte pozor, aby vám výrobok nepadol a zabráňte nárazom.
• Servis tohto výrobku môže vykonávať len kvalifikovaný technik, aby sa znížilo nebezpečenstvo poranenia elektrickým prúdom.
• Ak sa vyskytnú problémy, výrobok odpojte od zdroja napájania a iného zariadenia.
• Výrobok nevystavujte vode alebo vlhkosti.
• Nenabíjateľné batérie sa nesmú nabíjať.
• Dbajte na to, aby nedošlo k skratovaniu článku alebo batérie.
• V prípade, že z článku uniká elektrolyt, zabráňte kontaktu kvapaliny s kožou alebo očami. V prípade, že ku kontaktu došlo, umyte postihnuté miesto veľkým množstvom vody a vyhlľadajte lekársku pomoc.
• Nepoužívajte žiadnu inú nabíjačku okrem tej, ktorá je výslovne dodaná na použitie s týmto zariadením.
• Nezakrývajte vetracie otvory.
• Budte opatrní pri používaní výrobku počas jazdy. Vždy sústredte svoju pozornost na cestu.
• Výrobok neumiestňujte blízko zdrojov tepla, mohlo by to poškodit výrobok.
• Výrobok nevystavujte pôsobeniu velmi vysokej ani velmi nízkej teploty či drastických zmien teploty alebo vlhkosti.
• Neinštalujte výrobok v rámci dosahu airbagu.
• Zabezpečte, aby boli výrobok a napájací kábel nainštalované tak, aby nebránili výhl'adu vodiča ani neprekážali pri obsluhe akýchkol'vek jazdných ovládacích prvkov.

Inštalácia výrobku (obrázok B)

Pred použitím výrobku si používatel' musí overiť platné zákony a predpisy týkajúce sa používania tohto výrobku.

V niektorých jurisdikciách sa používanie tohto výrobku môže považovať za narušenie súkromia.

V niektorých jurisdikciách môže byť montáž výrobku na čelné sklo upravená zákonom.

Je na vlastnú zodpovednosť používatel’a, aby sa pred inštaláciou a použitím tohto výrobku oboznámil s miestnymi zákonmi a predpismi.

Vypnite motor auta.

1. Vyčistite a odmastite miesto, kde chcete upevnit' výrobok.
   Výrobok umiestnite bezprostredne za alebo pod spätné zrkadlo.
2. Prísavný držiak A 16 umiestnite na čelné sklo.
3. Pomocou spony prísavného držiaka A 17 upevnite výrobok na čelné sklo.
4. Vložte kartu microSD (nie je súčastou dodávky) do otvoru na kartu microSD A6.
5. Nastavte polohu kamery A 4 na dosiahnutie optimálneho výhl'adu na cestu. Zabezpečte, aby boli výrobok a napájací kábel nainštalované tak, aby nebránili výhl'adu vodiča ani neprekážali pri obsluhe akýchkol'vek jazdných ovládacích prvkov.
   Vždy sústredte svoju pozornost na cestu.

Pripojenie výrobku k zdroju napájania

Možnost 1:

1. Pomocnú napájaciu zástrčku A 15 pripojte k pomocnej napájacej zásuvke.
2. Druhý koniec A 15 pripojte k portu mini USB A 2.

Možnost 2:

- Nabite výrobok pomocou portu USB A 2.

Po zapnutí motora auta sa výrobok automaticky zapne a spustí sa zaznamenávanie.

Používanie výrobku

1. Stlačením tlačidla napájania A 8 na 3 sekundy zapnete alebo vypnete výrobok.

Pri vypnutí výrobku sa záznamy automaticky uložia.

Stláčaním tlačidla režimu A ^12 môžete prepínať medzi režimom videa, režimom fotografí a režimom prehrávania.

Režim video

V režime videa stlačte tlačidlo režimu A 19 uložíte záznam ako súbor dostupný len na čítanie.
