NÁVOD K OBSLUZE DCAM11BK NEDIS

1 Výstup mini HDMI
2 Mini USB port
3 Reproduktor
4 Kamera
5 Infračervené svetlo
6 Slot na kartu

MicroSD

7 Mikrofón

1. Dvojnásobným stlačením A 10 prejdete do ponuky nastavenia.
2. Stlačením tlačidla so šípkou vľavo A 9 alebo vpravo A 13 sa môžete pohybovať v ponuke.
3. Vol'bu potvrdíte stlačením OK A 11.
4. Stlačením tlačidla ponuky A 10 prejdete spät o jeden krok.
5. Stlačením A 12 zatvoríte ponuku.

Ponuka

1. Stlačením A 10 prejdete do ponuky.
2. Stlačením tlačidla so šípkou vľavo A 9 alebo vpravo A 13 sa môžete pohybovať v ponuke.

3. Vol'bu potvrdíte stlačením OK A 11.

4. Stlačením tlačidla ponuky A 10 prejdete spät o jeden krok.

5. Dvojitým stlačením A 10 zatvoríte ponuku.

1. Stlačením A 12 zvolíte režim videa.
2. Stlačením A 11 potvrdíte svoju vol'bu.
3. Stlačením A 11 spustíte alebo zastavíte zaznamenávanie.
   Stlačením A 9 zapnete alebo vypnete mikrofón.
   Stlačením A 8 zapnete alebo vypnete infračervené svetlo.

Núdzové uzamknutie

Tento záznam sa nedá prepísať ani odstránit, pokial' sa nepripojí k počítaču.

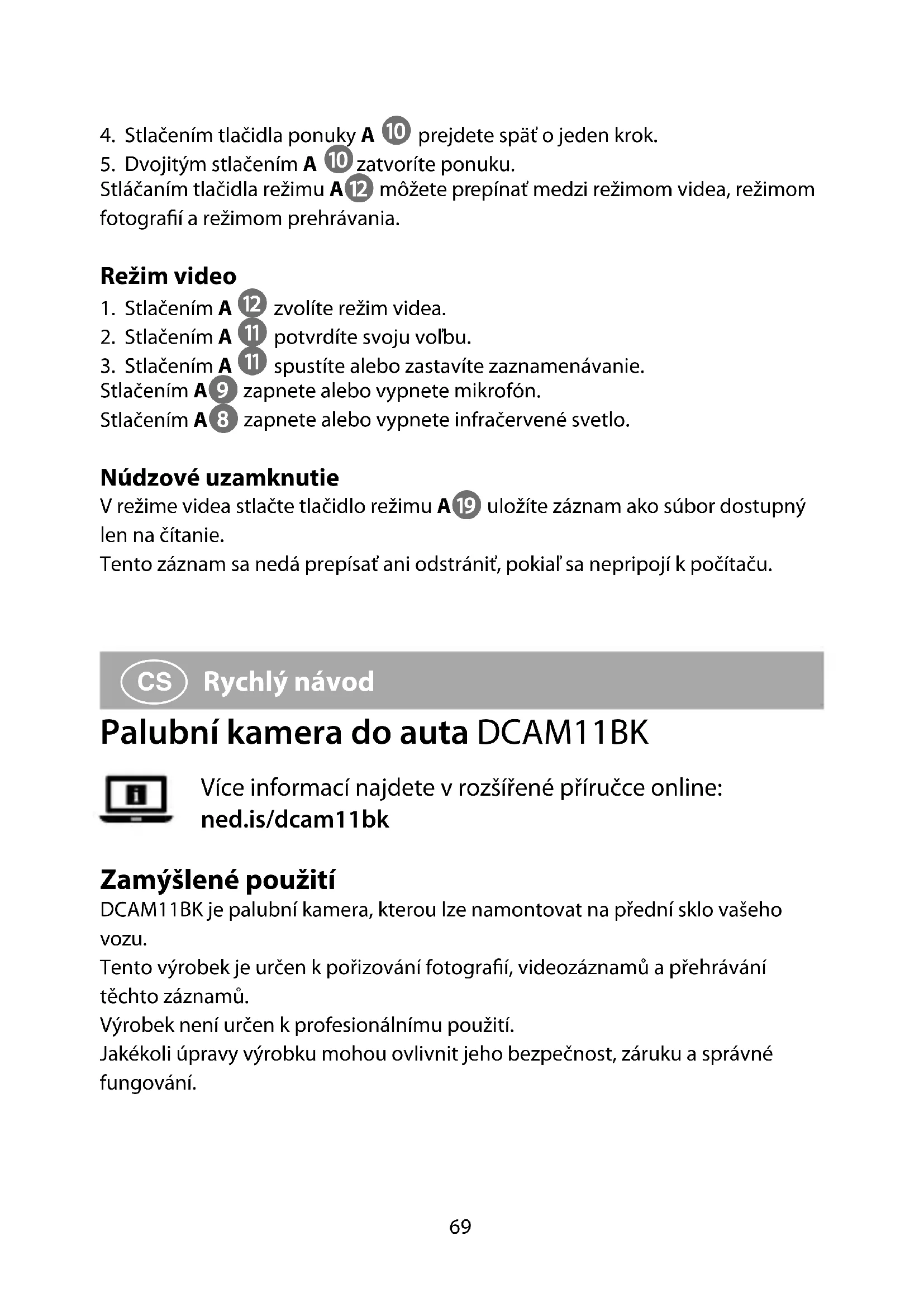

Rychlý návod

Palubní kamera do auta DCAM11BK

Více informací najdete v rozšířené příručce online: ned.is/dcam11bk

Zamýšlené použití

DCAM11BK je palubní kamera, kterou lze namontovat na přední sklo vašeho vozu.

Tento výrobek je určen k pořizování fotografií, videozáznamů a přehrávání těchto záznamů.

Výrobek není určen k profesionálnímu použití.

Jakékoli úpravy výrobku mohou ovlivnit jeho bezpečnost, záruku a správné fungování.

Technické údaje

Produkt Palubní kamera do auta
Číslo položky DCAM11BK
Rozměry (D × Š × V) 86,2 × 37 × 52,8 mm
Vstupní napětí 5V DC
Vstupní proud 1 A
Baterie Lithium-iontová baterie 5 V 200 mAh
Kapacita baterie 200 mAh
Provozní teplota -20 - 60 °C
Displej 2,7palcový LCD displej
Pozorovací úhel 120 stupňů
Video Videosmyčka
Formát videa .avi
Rozlišení videa 1920 x 1080p / 1440 x 1080 / 1280 × 720 /848 × 480 / 640 × 480 @ 60 Hz
Rozlišení fotografie 12MP (4032 x 3024) / 10MP / 8MP / 5MP/ 3MP / 2MP (1920 x 1080) / 1.3MP / VGA(640 x 480)
Formát fotografie .jpg
Jazyk	Angličtina, Francouzština, Němčina,Španělština, Italština, Nizozemština,Madárština, Švédština, Finština, Dánština,Čeština,
Doba videozáznamu	1 / 2 / 3 / 5 / 10 min
Záznam zvuku	Vestavěný mikrofon a reproduktor.Mikrofon lze zapnout/vypnout
Paměťová karta	MicroSD karta
Kapacita paměťové karty	1 - 32 GB
Rozhraní USB	USB 2.0

Hlavní části (obrázek A)

1 Výstup Mini HDMI
2 Port Mini USB
3 Reproduktor
4 Kamera
5 Infračervené světlo
6 Slot pro Micro SD kartu
7 Mikrofon

8 Tlačítko zapnutí / vypnutí
9 Tlačítko DOLEVA
10 Tlačítko menu
11 Tlačítko OK
12 Tlačítko režimu
13 Tlačítko DOPRAVA
14 Tlačítko Reset

15 Zástrčka napájení
16 Přísavka
17 Klip přísavky
18 Displej
19 Tlačítko zámku
20 Kabel Mini USB

Bezpečnostní pokyny

VAROVÁNÍ

• Před instalací či používáním výrobku si nejprve kompletně přečtěte pokyny obsažené v tomto dokumentu a ujistěte se, že jim rozumíte. Dokument uschovejte pro případné budoucí použití.
  • Výrobek používejte pouze tak, jak je popsáno v této příručce.
• Výrobek nepoužívejte, pokud je jakákoli část poškozená nebo vadná. Poškozený nebo vadný výrobek okamžitě vyměňte.
• Zabraňte pádu výrobku a chraňte jej před nárazy.
• Servisní zásahy na tomto výrobku smí provádět pouze kvalifikovaný technik údržby, sníží se tak riziko úrazu elektrickým proudem.
• Dojde-li k jakémukoli problému, odpojte výrobek ze sítě a od jiných zařízení.
• Nevystavujte výrobek působení vody ani vlhkosti.
• Nedobíjecí baterie se nikdy nepokoušejte nabíjet.
• Článek či baterii nikdy nezkratujte.
• V případě úniku elektrolytu z článku/baterie zamezte styku elektrolytu s kůží či očima. Pokud ke styku přece jen dojde, okamžitě omyjte zasaženou oblast velkým množství vody a vyhledejte lékařskou pomoc.
• Nepoužívejte jinou nabíječku než tu, která je stanovena k použití s tímto zařízením.
• Nezakrývejte ventilační otvory.
• Při používání výrobku během řízení budťe opatrní. Vždy se soustředťe na řízení a sledujte vozovku.

• Nepokládejte výrobek do blízkosti zdrojů tepla, mohlo by dojít k jeho poškození.

• Nevystavujte výrobek velmi vysokým či velmi nízkým teplotám nebo dramatickým změnám teploty či vlhkosti.

• Neinstalujte výrobek do akčního prostoru airbagu.
• Ujistěte se, že je výrobek i napájecí kabel instalován tak, aby nepřekážel řidiči ve výhledu nebo při obsluze jakýchkoli ovládacích prvků.

Instalace výrobku (obrázek B)

Před použitím výrobku se seznamte s platnými zákony a předpisy ohledně používání tohoto typu výrobku.

V některých zemích může být použití tohoto výrobku považováno za narušení soukromí.

V některých zemích může být montáž výrobků na přední sklo vozu regulována zákonem.

Uživatel je povinen se před instalací a používáním výrobku seznámit s místními zákony a předpisy.

Vypněte motor vozu.

1. Očistěte a odmastěte místo, kam chcete výrobek připevnit. Umístěte výrobek těsně za nebo pod zpětné zrcátko.
2. Přiložte přísavku A 16 na přední sklo.
3. Pomocí klipu přísavky A 17 připevněte výrobek k přednímu sklu.
4. Vložte kartu microSD (není součástí balení) do otvoru pro kartu microSDA 6.
5. Upravte polohu kamery A 4 tak, aby optimálně zabírala vozovku. Ujistěte se, že je výrobek i napájecí kabel instalován tak, aby nepřekážel řidiči ve výhledu nebo při obsluze jakýchkoli ovládacích prvků. Vždy se soustředťe na řízení a sledujte vozovku.

Připojení výrobku ke zdroji napájení

Možnost 1:

1. Zapojte napájecí kabel s konektorem do zapalovače A 15 do zásuvky zapalovače vašeho vozu.
2. Druhý konec A 15 zapojte do portu mini USBA 2.

Možnost 2:

- Nabijte výrobek přes port USB A 2.

Výrobek se automaticky zapne a začne pořizovat záznam, jakmile zapnete motor vozu.

Použití výrobku

1. Stiskem tlačítka zap./vyp. A 8 na dobu 3 sekund výrobek zapněte/vypněte. Při vypínání výrobek automaticky uloží záznamy.
2. Dvojím stiskem A 10 otevřete nabídku nastavení.
3. Stiskem tlačítek doleva A 9 nebo doprava A 13 procházíte nabídkou.
4. Stiskem tlačítka OK A 11 potvrzujete výběr.
5. Stiskem A 10 se vrátíte o jeden krok zpět.
6. Stiskem tlačítka A 12 menu opustte.

Nabídka

1. Stiskem a podržením tlačítka Menu A 10 otevřete nabídku.
2. Stiskem tlačítek doleva A 9 nebo doprava A 13 procházíte nabídkou.
3. Stiskem tlačítka OK A 11 potvrzujete výběr.
4. Stiskem A 10 se vrátíte o jeden krok zpět.
5. Dvojím stiskem A 10 opustte nabídku.
   Stiskem tlačítka Mode A 12 přepínáte mezi režimy videa, fotografie a přehrávání.

Režim video

1. Stiskem A 12 vyberte režim video.
2. Stiskem A 11 potvrd'te výběr.
3. Stiskem tlačítka A 11 spustíte nebo pozastavíte pořizování záznamu.
   Stiskem A 9 zapněte/vypněte mikrofon.
   Stiskem tlačítka Menu A 8 zapněte/vypněte infračervené světlo.

Nouzový zámek

V režimu videa stiskněte tlačítko režimu A 19 uložte záznam jako soubor pouze pro čtení.

Tento záznam pak nelze přepsat nebo smazat bez připojení výrobku k počítači.
