| Type de produit | Taille-haies sur perche |
| Marque | Parkside |
| Modèle | PHSL 900 A3 |
| Tension d'entrée | 230-240 V~, 50 Hz |
| Puissance absorbée | 900 W |
| Régime de ralenti | 1000 min⁻¹ |
| Coupes par minute | 2000 |
| Longueur de coupe | 410 mm |
| Épaisseur de branche max recommandée | 15 mm |
| Poids (avec accessoires) | env. 5,7 kg |
| Classe de protection | II (double isolation) |
| Niveau de pression acoustique | 87,1 dB(A) |
| Niveau de puissance acoustique garanti | 100 dB(A) |
| Vibration sur la poignée | 3,442 m/s² (poignée ronde: 4,072 m/s²) |
| Orientation de la tête de coupe | 9 positions, pivotement à 45°/90° |
| Type de lame | Double action avec bloc porte-lames de sécurité |
| Accessoires inclus | Bande d'épaule, protection de lame, lunettes de protection, poignée ronde, 3 boutons rotatifs en étoile |
| Utilisation prévue | Coupe de haies, buissons et arbustes en usage domestique |
| Garantie | 3 ans (France et Belgique) |
FOIRE AUX QUESTIONS - PHSL 900 A3 PARKSIDE
Questions des utilisateurs sur PHSL 900 A3 PARKSIDE
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Taille-haies au format PDF gratuitement ! Retrouvez votre notice PHSL 900 A3 - PARKSIDE et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil PHSL 900 A3 de la marque PARKSIDE.
MODE D'EMPLOI PHSL 900 A3 PARKSIDE
Taille-haies à manche long
Traduction des instructions d'origine
PL
Avant de lire le mode d'emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.
NL BE

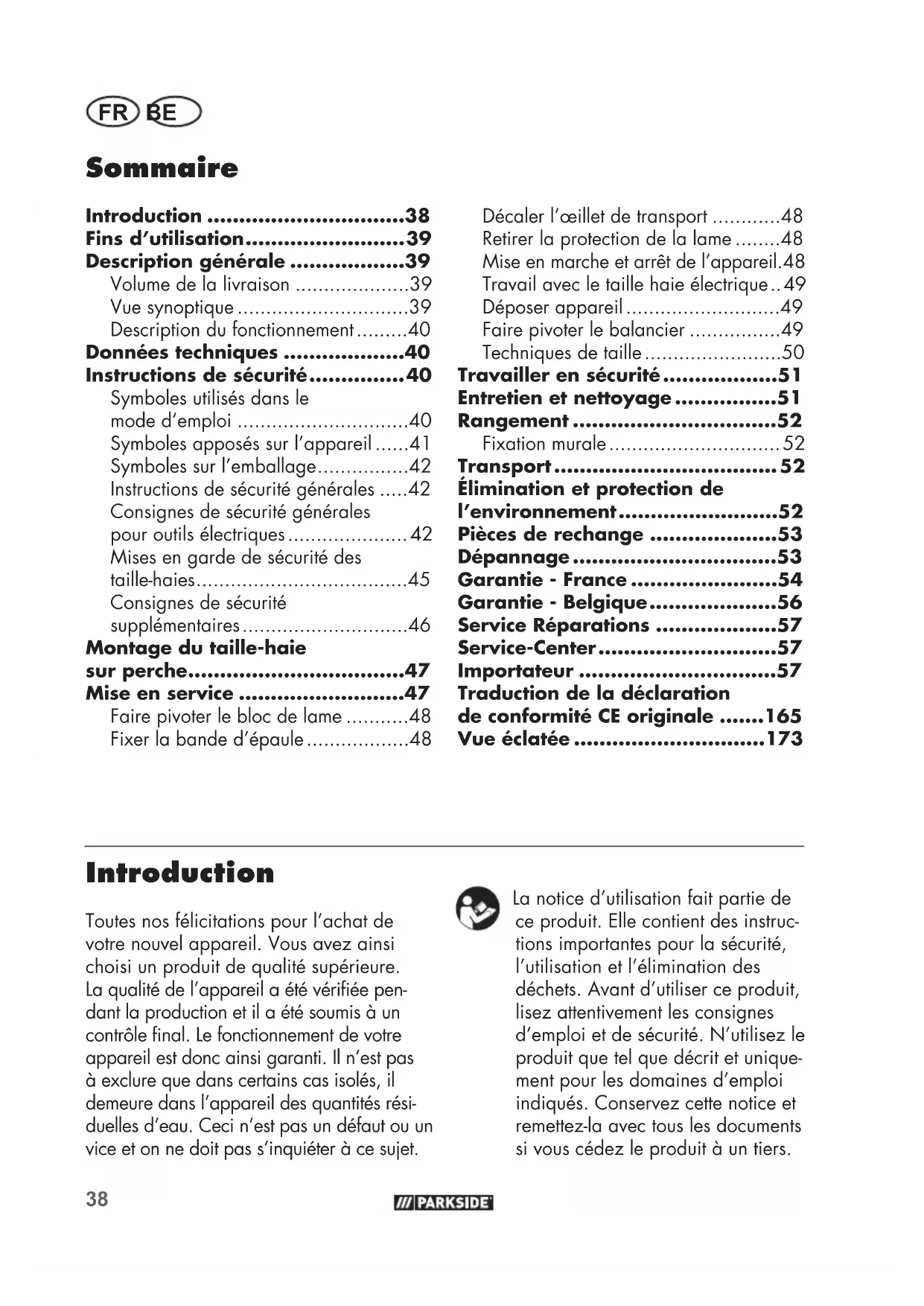

Fins d'utilisation....39
Description générale ......39
Volume de la livraison ....39
Vue synoptique 39
Description du fonctionnement......40
Données techniques .....40
Instructions de sécurité......40
Symboles utilisés dans le mode d'emploi ....40
Symboles apposés sur l'appareil .....41
Symboles sur l'emballage......42
Instructions de sécurité générales .....42
Consignes de sécurité générales pour outils électriques....42
Mises en garde de sécurité des taille-haies....45
Consignes de sécurité supplémentaires....46
Montage du taille-haie sur perche......47
Mise en service 47
Faire pivoter le bloc de lame .....48
Fixer la bande d'épaule....48
Décaler l'œillet de transport .....48
Retirer la protection de la lame .....48
Mise en marche et arrêt de l'appareil.48
Travail avec le taille haie électrique..49
Déposer appareil....49
Faire pivoter le balancier .....49
Techniques de taille....50
Travailler en sécurité......51
Entretien et nettoyage......51
Rangement ....52
Fixation murale 52
Transport 52
Elimination et protection de l'environnement....52
Pièces de rechange ....53
Dépannage 53
Garantie - France ....54
Garantie - Belgique......56
Service Réparations ....57
Traduction de la déclaration de conformité CE originale .....165
Vue éclatée ....173
Introduction
Toutes nos félicitations pour l'achat de votre nouvel appareil. Vous avez ainsi choisi un produit de qualité supérieure. La qualité de l'appareil a été vérifiée pendant la production et il a été soumis à un contrôle final. Le fonctionnement de votre appareil est donc ainsi garanti. Il n'est pas à exclure que dans certains cas isolés, il demeure dans l'appareil des quantités résiduelles d'eau. Ceci n'est pas un défaut ou un vice et on ne doit pas s'inquiéter à ce sujet.
La notice d'utilisation fait partie de ce produit. Elle contient des instructions importantes pour la sécurité, l'utilisation et l'élimination des déchets. Avant d'utiliser ce produit, lisez attentivement les consignes d'emploi et de sécurité. N'utilisez le produit que tel que décrit et uniquement pour les domaines d'emploi indiqués. Conservez cette notice et remettez-la avec tous les documents si vous cédez le produit à un tiers.
Fins d'utilisation
L'appareil est uniquement destiné à la coupe et au débroussaillage des haies, buissons et arbustes dans le domaine domestique. Toute autre utilisation qui n'est pas autorisée expressément dans ce mode d'emploi peut conduire à un endommagement de l'appareil et présenter un réel danger pour l'utilisateur. L'appareil est destiné à une utilisation par des adultes. Les jeunes gens âgés de plus de 16 ans sont autorisés à utiliser l'appareil sous surveillance d'un adulte. Les directives locales peuvent prévoir la limite d'âge pour l'utilisateur. N'utilisez pas le taille haie par temps de pluie ou sur des haies mouillées. L'opérateur ou l'utilisateur est responsable des accidents ou dommages survenant à d'autres personnes ou à leurs biens. Le constructeur décline toute responsabilité en cas de dommages qui seraient occasionnés par une utilisation non conforme ou une manipulation inappropriée de l'appareil. Cet appareil n'est pas adapté à une utilisation commerciale. Toute utilisation commerciale met fin à la garantie.
N'utilisez jamais l'appareil avec des lames épointées. Faites réaffûter les lames régulièrement pour ne pas perdre le droit à la garantie.
Description générale
Vous trouverez les images correspondantes à l'arrière et à l'avant de ce document, sur la couverture.
Volume de la livraison
- Taille-haie sur perche (en trois parties)
- Protection de lame
- Bande d'épaule
-
Poignée ronde
-

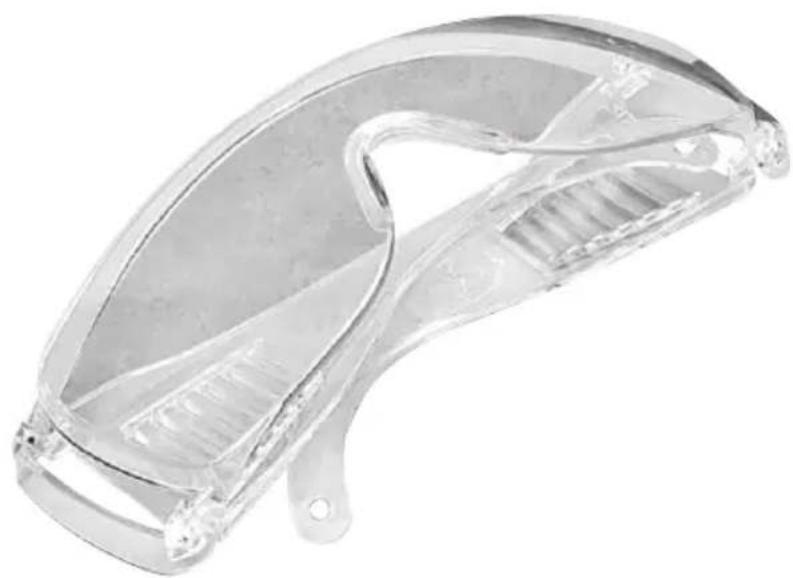

Lunettes de protection
- 3 x boutons rotatifs en étoile
- Notice d'utilisation
Vue synoptique
1 Porte-lames de sécurité
2 Boîte de transmission
3 Levier de sécurité
4 Levier à cran
5 Poignée de réglage du bloc de lame
6 Tube avant
7 Bouton de sécurité, tube avant
8 Elément rotatif en étoile,
tube central
9 Tube central
10 Bouton de sécurité, tube central 11 Elément rotatif en étoile, tube de rallonge
12 Tube sur le carter de l'appareil 13 Poignée ronde
14 Coulisseau de sécurité
15 Interrupteur de sécurité
16 Interrupteur de marche/arrêt (non visible)
17 Câble d'alimentation
18 Délestage de traction 19 Bande d'épaule 20 Anneau
21 Protection de lame 22 Lunettes de protection
23 Capuchon
24 Contre-support
25 Disque, élément rotatif en étoile poignée ronde)
26 Elément rotatif en étoile, poignée ronde
27 Poignée soft
28 Vis, œillet de transport
29 Perforation en forme de serrure
Description du fonctionnement
Le taille haie électrique possède une propulsion électrique. Pour des raisons de sécurité, l'appareil possède une double isolation et ne nécessite pas de prise de terre. Le dispositif de coupe du taille haie est constitué par un bloc porte-lames de sécurité à double action. Au cours de l'opération de coupe, les dents de coupe se déplacent selon un mouvement linéaire. Pour la protection de l'utilisateur, l'appareil ne peut fonctionner que si l'on appuie sur l'interrupteur de sécurité.
En outre, la protection des mains protège contre les branches et ramifications. Reportez-vous aux pages suivantes en ce qui concerne la fonction des pièces.
Données techniques
Taille-haie sur perche.PHSL 900 A3
Tension d'entrée nominale....230-240 V\~, 50 Hz Puissance absorbée....900 W Régime de ralenti n₀....1000 min¹ Coupes/min....2000
Classe de protection....□ II Mode de protection....IPX0
Poids (accessoires incl.)....env. 5,7 kg Longueur de coupe .... 410 mm Épaisseur de branche
max. recommandée ....15 mm
Niveau de pression acoustique (L_pA) ....87,1 dB(A), K_pA = 3 dB Niveau de puissance acoustique ( L_WA ) mesuré .....98,3 dB(A), K_WA = 2,05 dB garanti ....100 dB(A)
Vibration ( a_h ) sur la poignée ....3,442 m/s ^2 sur la poignée ronde ....4,072 m/s ^2 K=1,5 m/s ^2
La valeur totale de vibrations déclarée a été mesurée conformément à une méthode d'essai normalisée et peut être utilisée pour comparer un outil à un autre. L'indication du fait que la valeur totale de vibrations déclarée peut également être utilisée pour une évaluation préliminaire de l'exposition.
Avertissement : L'émission de vibration au cours de l'utilisation réelle de l'outil électrique peut différer de la valeur totale déclarée, selon les méthodes d'utilisation de l'outil.
Essayez de maintenir aussi faible que possible la contrainte que consti- tuent les vibrations. Mesures à titre d'exemple pour réduire la contrainte que constituent les vibrations : porter des gants lors de l'utilisation de l'outil et limiter le temps de travail. Il faut à ce titre tenir compte de toutes les parties du cycle d'exploitation (par exemple les temps au cours desquels l'outil électroportatif est éteint, et ceux au cours desquels il est certes allumé mais fonctionne hors charge).
Instructions de sécurité
Ce chapitre traite des règles de base concernant la sécurité pour travailler avec le taille-haie à manche long.
Symboles utilisés dans le mode d'emploi
Symbole de danger et indications relatives à la prévention de dommages corporels ou matériels.
Pictogramme de danger avec informations de prévention des dommages aux personnes par décharge électrique.
Symbole d'interdiction et indications relatives à la prévention de dommages.
Avant d'effectuer un travail sur l'appareil, débranchez le cordon d'alimentation.
Symboles de remarque et informations permettant une meilleure utilisation de l'appareil.
Symboles apposés sur l'appareil
Attention!
Avant d'utiliser l'appareil, lisez attenti vement les instructions d'emploi.
Portez un équipement de protection individuelle.
Portez des lunettes de protection.
Portez une protection auditive.
Portez un casque de protection.
Portez des gants.
Portez des vêtements de travail
Portez des chaussures de sécurité antidérapantes.
Maintenir l'appareil à distance des personnes
N'utilisez pas la machine en cas de pluie. L'appareil ne doit pas devenir humide ni être utilisé dans un environnement humide.
Ne laissez pas les cheveux longs détachés. Tenez les cheveux à distance des pièces mobiles.
Danger de mort par décharge électrique! Tenez vous à une distance d'au moins 10 m de toute ligne électrique aérienne.
Attention! Chute d'objets. En particulier en cas de coupe au-dessus de la tête.
Attention ! Risque de blessure par lames en mouvement.
Attention! Surfaces brûlantes. Risques de brûlures.
Débranchez immédiatement l'appareil si le câble est endommagé, emmêlé ou sectionné et si l'appareil reste posé sans surveillance, même pour une courte durée.
Indication du niveau garanti de puissance sonore maximale L_WA en dB.
Les machines n'ont pas leur place dans les ordures ménagères.
Classe de protection II (Double isolation)
Longueur de coupe
Pivoter le bras à 45°/90°
Symboles sur l'emballage
Épaisseur de branche recommandée
Veillez éliminer l'emballage et le produit dans le respect de l'environnement.
Symbole de recyclage : Carton ondulé
Instructions de sécurité générales
Avant que vous commenciez à travailler avec cet appareil, nous vous prions de vous familiariser consciencieusement avec toutes les pièces et tous les éléments de commande. Exercez-vous tout d'abord à utiliser l'appareil et n'hésitez pas à demander à un utilisateur expérimenté ou à un spécialiste qu'il vous explique le fonctionnement, le mode d'action ainsi que les différentes techniques de travail que l'appareil vous offre. Assurez-vous qu'en cas d'urgence, vous pourrez immédiatement arrêter l'appareil. Une utilisation non conforme de l'appareil risque de provoquer de graves blessures.
En cas d'accident ou d'une panne survenant pendant l'utilisation, il faut immédia-tement arrêter l'appareil et retirer la fiche secteur. Appliquez les premiers soins et consultez un médecin. Pour l'élimination des pannes, lisez le chapitre correspondant « Recherche des pannes » ou contactez notre service après-vente.
AUTRES RISQUES
Même si vous utilisez cet outil électrique de manière conforme, il existe malgré tout d'autres risques. Les dangers suivants peuvent se produire en fonction de la méthode de construction et du modèle de cet outil électrique :
a) Coupures
b) Dommages affectant l'ouie si aucune protection d'ouie appropriée n'est portée.
c) Ennuis de santé engendrés par les vibrations affectant les bras et les mains si l'appareil est utilisé pendant une longue période ou s'il n'est pas employé de manière conforme ou correctement entretenu.
Consignes de sécurité générales pour outils électriques
AVERTISSEMENT ! Lisez toutes les consignes de sécurité et les instructions. Des omissions lors de l'observation des consignes de sécurité et des instructions peuvent causer une décharge électrique, un incendie et / ou de graves blessures.
Conservez toutes les consignes de sécurité et les instructions pour les consulter ultérieurement.
Le terme «outil» dans les avertissements fait référence à votre outil électrique alimenté par le secteur (avec cordon d'alimentation) ou votre outil fonctionnant sur batterie (sans cordon d'alimentation).
1) Sécurité de la zone de travail
a) Conserver la zone de travail propre et bien éclairée. Les zones en désordre ou sombres sont propices aux accidents.
b) Ne pas faire fonctionner les outils électriques en atmosphère explosive, par exemple en présence de liquides inflammables, de gaz ou de poussières. Les outils électriques produisent des étincelles qui peuvent enflammer les poussières ou les fumées.
c) Maintenir les enfants et les personnes présentes à l'écart pendant l'utilisation de l'outil. Les distractions peuvent vous faire perdre le contrôle de l'outil.
2) Sécurité électrique
a) Il faut que les fiches de l'outil électrique soient adaptées au socle. Ne jamais modifier la fiche de quelque façon que ce soit. Ne pas utiliser d'adaptateurs avec des outils à branchement de terre. Des fiches non modifiées et des socles adaptés réduiront le risque de choc électrique.
b) Eviter tout contact du corps avec des surfaces reliées à la terre telles que les tuyaux, les radiateurs, les cuisinières et les réfrigérateurs. Il existe un risque accru de choc électrique si votre corps est relié à la terre.
c) Ne pas exposer les outils à la pluie ou à des conditions humides. La pénétration d'eau à l'intérieur d'un outil augmentera le risque de choc électrique.
d) Ne pas maltraiter le cordon. Ne jamais utiliser le cordon pour porter, tirer ou débrancher l'outil. Maintenir le cordon à l'écart de la chaleur, du lubrifiant, des arêtes ou des parties en mouvement. Des cordons endommagés ou emmêlés augmentent le risque de choc électrique.
e) Lorsqu'on utilise un outil à l'extérieur, utiliser un prolongateur adapté à l'utilisation extérieure. L'utilisation d'un cordon adapté à l'utilisation extérieure réduit le risque de choc électrique.
f) Si l'utilisation de l'outil électrique dans un environnement humide ne peut être évitée, utilisez un disjoncteur à courant de défaut. L'utilisation d'un disjoncteur à courant de défaut réduit le risque d'électrocution.
3) Sécurité des personnes
a) Rester vigilant, regarder ce que vous êtes en train de faire et faire preuve de bon sens dans votre utilisation de l'outil. Ne pas utiliser un outil lorsque vous êtes fatigué ou sous l'emprise de drogues, d'alcool ou de médicaments. Un moment d'inattention en cours d'utilisation d'un outil peut entraîner des blessures graves des personnes.
b) Utiliser un équipement de sécurité. Toujours porter une protection pour les yeux. Les équipements de sécurité tels que les masques contre les poussières, les chaussures de sécurité antidérapantes, les casques ou les protections acoustiques utilisés pour les conditions appropriées réduiront les blessures de personnes.
FR BE
c) Eviter tout démarrage intempestif. S'assurer que l'interrupteur est en position arrêt avant de brancher l'outil au secteur et/ou au bloc de batteries, de le ramasser ou de le porter. Porter les outils en ayant le doigt sur l'interrupteur ou brancher des outils dont l'interrupteur est en position marche est source d'accidents.
d) Retirer toute clé de réglage avant de mettre l'outil en marche. Une clé laissée fixée sur une partie tournante de l'outil peut donner lieu à des blessures de personnes.
e) Ne pas se précipiter. Garder une position et un équilibre adaptés à tout moment.
Cela permet un meilleur contrôle de l'outil dans des situations inattendues.
f) S'habiller de manière adaptée. Ne pas porter de vêtements amples ou de bijoux. Garder les cheveux, les vêtements et les gants à distance des parties en mouvement. Des vêtements amples, des bijoux ou les cheveux longs peuvent être pris dans des parties en mouvement.
g) Si des dispositifs sont fournis pour le raccordement d'équipements pour l'extraction et la récupération des poussières, s'assurer qu'ils sont connectés et correctement utilisés. Utiliser des collecteurs de poussière peut réduire les risques dus aux poussières.
4) Utilisation et entretien de l'outil
a) Ne pas forcer l'outil. Utiliser l'outil adapté à votre application. L'outil adapté réalisera mieux le travail et de manière plus sûre au
régime pour lequel il a été construit.
b) Ne pas utiliser l'outil si l'interrupteur ne permet pas de passer de l'état de marche à arrêt et vice versa. Tout outil qui ne peut pas être commandé par l'interrupteur est dangereux et il faut le réparer.
c) Débrancher la fiche de la source d'alimentation en courant et/ou le bloc de batteries de l'outil avant tout réglage, changement d'accessoires ou avant de ranger l'outil. De telles mesures de sécurité préventives réduisent le risque de démarrage accidentel de l'outil.
d) Conserver les outils à l'arrêt hors de la portée des enfants et ne pas permettre à des personnes ne connaissant pas l'outil ou les présentes instructions de le faire fonctionner. Les outils sont dangereux entre les mains d'utilisateurs novices.
e) Observer la maintenance de l'outil. Vérifier qu'il n'y a pas de mauvais alignement ou de blocage des parties mobiles, des pièces cassées ou toute autre condition pouvant affecter le fonctionnement de l'outil. En cas de dommages, faire réparer l'outil avant de l'utiliser.
De nombreux accidents sont dus à des outils mal entretenus.
f) Garder affûtés et propres les outils permettant de couper. Des outils destinés à couper correctement entretenus avec des pièces coupantes tranchantes sont moins susceptibles de bloquer et sont plus faciles à contrôler.
g) Utiliser l'outil, les accessoires et les lames etc., conformément à ces instructions, en tenant compte des conditions de travail
et du travail à réaliser. L'utilisation de l'outil pour des opérations différentes de celles prévues pourrait donner lieu à des situations dangereuses.
5) Maintenance et entretien
a) Faire entretenir l'outil par un réparateur qualifié utilisant uniquement des pièces de rechange identiques. Cela assurera que la sécurité de l'outil est maintenue.
Mises en garde de sécurité des taille-haies
IMPORTANT LIRE ATTENTIVEMENT LA NOTICE AVANT L'UTILISATION CONSERVER POUR VOS DOSSIERS
Préparation
a) CE TAILLE-HAIE PEUT PROVOQUER DES BLESSURES GRAVES ! Lisez attentivement les instructions pour manipuler correctement, préparer, entretenir, démarrer et arrêter le taille-haie. Familiarisez-vous avec toutes les pièces et avec l'utilisation correcte du taille-haie.
b) Les enfants ne doivent jamais utiliser le taille-haie.
c) Attention aux câbles électriques en surface.
d) Il faut éviter d'utiliser le taille-haie si des personnes, notamment des enfants, se trouvent à proximité.
e) Portez des vêtements adaptés ! Ne portez pas de vêtements trop amples ni de bijoux pouvant être happés par les pièces mobiles. Il est recommandé de porter des gants solides, des chaussures antidérapantes et des lunettes de protection.
f) Si le dispositif de coupe touche un corps étranger ou si les bruits de fonctionnement s'amplifient ou si le taille-haie vibre fortement, arrêtez le moteur et laissez le taille-haie s'arrêter. Débranchez le cordon d'alimentation et prenez les mesures suivantes :
- vérifier les dommages ;
- vérifier les pièces desserrées et fixer toutes les pièces desserrées ;
- remplacer ou faire réparer les pièces endommagées par des pièces équivalentes.
g) Portez une protection auditive.
h) Portez des lunettes de protection.
i) Pour éteindre l'appareil en cas d'urgence, relâchez l'interrupteur Marche/Arrêt.
Commande
a) Éteignez le taille-haie et débranchez le cordon d'alimentation :
- Nettoyage ou suppression d'un blocage ;
- Vérification, entretien ou travaux sur le taille-haie ;
- Réglage de la position de travail du dispositif de coupe ;
- Lorsque le taille-haie est sans surveillance.
b) Vérifiez toujours que le taille-haie se trouve dans l'une des positions de travail prescrites avant de démarrer le moteur.
c) Pendant le fonctionnement du taille-haie, il faut toujours s'assurer d'avoir un maintien sûr.
d) N'utilisez pas le taille-haie avec un dispositif de découpe défectueux ou fortement usé.
e) Pour éviter tout risque d'incendie, veillez à ce que le moteur ne comporte ni dépôts, ni feuillage, ni fuite de lubrifi-
FR BE
ant.
f) Veillez toujours à ce que tous les poignées et dispositifs de sécurité soient montés lors de l'utilisation du taille-haie. N'essayez jamais d'utiliser un taille-haie incomplet ou avec une modification non acceptée.
g) Utilisez toujours les deux mains lorsque le taille-haie possède deux poignées.
h) Familiarisez-vous toujours avec votre environnement et faites attention aux dangers possibles que vous ne pouvez pas entendre pendant que vous travaillez.
Maintenance et conservation
a) Lorsque le taille-haie est arrêté pour maintenance, inspection ou stockage, arrêtez le moteur, débranchez le cordon d'alimentation et assurez-vous que toutes les pièces en rotation se sont arrêtées. Laissez refroidir la machine avant de la vérifier, régler, etc.
b) Lors du transport ou du stockage du taille-haie, toujours recouvrir le dispositif de coupe avec la protection correspondante.
Consignes de sécurité supplémentaires
- Si possible, ne raccordez l'appareil qu'à une prise protégée par un disjoncteur différentiel (RCD) avec un courant de mise au repos ne dépassant pas 30 mA.
- Si un remplacement du câble d'alimentation est nécessaire, celui-ci doit être effectué par le fabricant ou son revendeur afin d'éviter toutes menaces pour la sécurité.
- Maintenez l'outil électrique uniquement sur les surfaces isolées des poignées, car la lame de coupe peut entrer en
contact avec des câbles électriques cachés ou le câble d'alimentation lui-même. Le contact de la lame de coupe avec un câble sous tension peut également mettre les parties métalliques sous tension et provoquer une électrocution.
- Inspectez soigneusement la surface à couper et éliminez tous les fils ou autres corps étrangers.
- Avant chaque utilisation, contrôlez l'appareil pour trouver des défauts tels que des pièces détachées, usagées ou endommagées. Après une chute de l'appareil, vérifiez s'il ne présente pas des dommages ou un fonctionnement défectueux.
- Tenez le câble éloigné de la zone de coupe. Pendant le cycle de travail, le câble peut être dissimulé dans les buissons et être coupé par inadvertance.
- Éloignez toutes les parties de votre corps de la lame de coupe. N'essayez pas de retirer l'objet découpé ou de bloquer la matière à découper lorsque la lame est en marche. Retirez la matière bloquée uniquement lorsque l'appareil est éteint. Débranchez en plus la fiche de la prise de courant. Un moment d'inattention lors de l'utilisation du taille-haie peut entraîner de graves blessures.
- Porter le taille-haies par la poin-gnée, la lame de coupe étant à l'arrêt. Pendant le transport ou l'entreposage du taille-haies, toujours recouvrir le dispositif de coupe de son enveloppe de protection. Une manipulation appropriée du taille-haies réduira l'éventualité d'un accident corporel provenant des lames de coupe.
Montage du taille-haie sur perche
Avant tout travail sur l'appareil, il est indispensable de débrancher la prise de courant (mise hors circuit).
Utilisez exclusivement des pièces d'origine. Risque de blessures !
- Déballez l'appareil et assurez-vous que rien ne manque.
Montage du tube central (9) (en option) :
Le taille-haie à manche long peut être utilisé au choix avec ou sans le tube central (B 9).
- Retirez le capuchon de protection (23) sur le tube central (9). Dévissez le bouton rotatif en étoile (11). Insérez le tube central (9) sur le tube (12) du carter de l'appareil en tournant légèrement. Le bouton de sécurité (10) s'enclenche alors. Fixez les deux éléments de tuyau avec l'étoile pivotante (11).
Vissez l'étoile pivotante (11) seulement à la main! L'utilisation d'une force maximale endommagerait le tube.
Montage du tube avant (6):
- Retirez le capuchon de protection (23) sur le tube avant (6). Dévissez le bouton rotatif en étoile (8/11). Insérez le tube avant (6) au choix sur le tube central (9) ou sur le tube (12) du carter de l'appareil en tournant légèrement.
Le bouton de sécurité (7) s'enclenche alors. Fixez les deux éléments de tuyau avec l'étoile pivotante (8/11).
Vissez l'étoile pivotante (8/11) seulement à la main! L'utilisation d'une force maximale endommagerait le tube.
- Posez la poignée ronde (13) sur le tube du carter de l'appareil (12). Rabattez le contre-support (24) de la poignée ronde et vissez-le avec le disque (25) à l'aide du bouton rotatif en étoile (26).
Le démontage s'effectue dans l'ordre inverse.
Mise en service
N'utilisez jamais l'appareil sans protection pour les mains. Pour travailler avec l'appareil, portez des vêtements adaptés et des gants de travail.
Assurez-vous avant chaque utilisation que l'appareil est en état de marche. Il ne faut pas que l'interrupteur de marche/arrêt et l'interrupteur de sécurité soient bloqués. Ils doivent arrêter le moteur dès qu'ils ont été lâchés. Si un interrupteur est endommagé, il ne faut plus travailler avec l'appareil.
Veillez à ce que la tension du réseau soit conforme à celle indiquée sur la plaque signalétique de l'appareil.
FR BE
Veuillez observer les normes de protection contre les nuisances acoustiques ainsi que les prescriptions et directives locales en vigueur. Il se peut que les administrations interdisent ou limitent l'utilisation de l'appareil certains jours (par exemple le dimanche et les jours fériés), au cours de certaines heures de la journée (le midi, le soir, la nuit), ou dans certaines zones urbaines (stations thermales, cliniques, hospices, etc.).
Faire pivoter le bloc de lame
- Maintenez le bloc de lame de sécurité (1) à la poignée pour le réglage du bloc de lame (5).
- Déverrouillez le levier de sécurité (3) et maintenez-le enfoncé.
- Par une pression uniforme sur le levier de verrouillage (4), détachez la fixation de la barre de coupe (1).
- Vous pouvez maintenant vers basculer le bloc de lame de sécurité (1). Utilisez les encoches et enclenchez-y le levier de verrouillage (4). 9 positions d'enclenchement sont possibles.
- Relâchez ensuite le levier de sécurité (3) et veillez à ce qu'il revienne à nouveau dans sa position de sortie.
Fixer la bande d'épaule
Avertissement ! Ne portez jamais la sangle en diagonale sur l'épaule et la poitrine, mais uniquement sur une épaule, de sorte que vous puissiez retirer rapidement l'appareil de votre corps en cas de danger.
Placez la bandoulière sur une épaule. Fixez le mousqueton de la bande d'épaule (19) à l'anneau porteur (20) sur le tube de l'appareil. Réglez la longueur de la courroie de telle sorte que le mousqueton de la bande d'épaule soit à peu près à la hauteur de votre hanche.
Décaler l'œillet de transport
Vous pouvez décaler l'œillet de transport (20) afin de mieux répartir le poids de l'appareil.
Le cas échéant, vous devez pour cela décaler la poignée soft (27) en tournant et en poussant.
- Desserrez la vis (28) avec une clé Allen (4 mm).
- Resserrez légèrement la vis (28).
- Passez la bandoulière et fixez l'appareil à la bandoulière. (Voir « Fixer la bandoulière »)
- Décalez l'œillet de transport (20) de sorte que le poids de l'appareil soit réparti d'une manière équilibrée.
- Posez l'appareil et serrez les vis (28).
Retirer la protection de la lame
Appuyez sur la protection de la lame (21) à l'endroit marqué „Parkside“ et retirez-la.
Mise en marche et arrêt de l'appareil
Veillez à ce que l'appareil soit stable. Tenez l'appareil à deux mains tout en conservant une distance de sécurité par rapport à votre corps.
Veillez à ce l'appareil ne soit en contact avec aucun objet avant de le mettre en marche.
- Avec l'extrémité du câble de prolongation, formez une boucle et accrochez celle-ci dans le délestage de traction (18) au bout du boîtier d'appareil.
L'utilisation correcte du dispositif de décharge de traction est représentée à la figure H.
- Branchez l'appareil sur le réseau.
- Pour mettre l'appareil en marche, maintenez le bouton de sécurité (15) enfoncé et appuyez en même temps sur le bouton marche/ arrêt (16). Le taille haie fonctionne alors à sa vitesse maximum. Vous pouvez à nouveau lâcher l'interrupteur de sécurité (15).
- Si vous relâchez la pression sur l'interrupteur Marche/Arrêt (16), l'appareil s'arrête de fonctionner.
Travail avec le taille haie électrique
En taillant, veillez à ne pas entrer en contact avec des objets tels que fils de grillage ou tuteurs de plantes. Ceci peut conduire à des dommages sur la lame.
- Afin d'éviter des blessures aux yeux, portez les lunettes de protection fournies lorsque vous travaillez avec le taille-haie (22).
-
Tenez toujours l'appareil à deux mains, avec une main sur la poignée arrière et une sur la poignée avant (13). Vos pouces et vos doigts doivent être enroulés autour de la poignée et la tenir fermement.
-
Assurez-vous que la bande d'épaule (19) soit ajusté de manière confortable, pour que vous puissiez porter l'appareil plus aisément.
- Arrêtez immédiatement l'appareil en cas de blocage de la lame à la suite du contact avec des objets durs. Enlevez la fiche et éloignez l'objet.
- Travaillez toujours en vous éloignant de la prise. Déterminez par conséquent avant de commencer votre travail le sens dans lequel vous souhaitez tailler votre haie. Maintenez toujours le câble à distance de votre zone de travail. Ne posez jamais le câble sur la haie, il pourrait être rapidement happé par les lames.
- Evitez de solliciter excessivement l'appareil pendant le travail.
Débranchez immédiatement l'appareil si le câble est endommagé, emmêlé ou sectionné. Risque de blessure dû à l'électrocution
Déposer appareil
- Commencez par placer l'appareil avec le carter du moteur sur le sol.
- Il faut placer le bâti de couteau de sécurité (1) sans pression sur le sol.
- En principe, n'exercez pas de pression statique sur le bâti de couteau de sécurité (1).
Faire pivoter le balancier
Attention! La boîte de transmission (2) chauffe pendant l'utilisation. Risques de brûlures. Ne touchez pas le carter de boîte de vitesse (2) et le point de jonction avec le tube avant (6).
FR BE
- Déverrouillez le cran de réglage en poussant sur le coulisseau de sécurité (14).
- Maintenant, vous pouvez tourner le tube, au choix, de 45° / 90° vers la droite ou vers la gauche (voir l'échelle de l'appareil).
- Le poussoir de sûreté (14) doit être réenclenché avant que vous puissiez utiliser l'appareil en toute sécurité.
Techniques de taille
- Coupez les grosses branches auparavant avec des cisailles à élaguer.
- Le bloc de lames à double tranchant permet de couper dans les deux sens ou d'un côté à l'autre grâce à des mouvements de balancement.
- Pour la coupe verticale, déplacez le taille haie régulièrement vers l'avant ou bien en forme d'arc vers le haut et vers le bas.
- Pour la coupe horizontale, déplacez le taille haie en forme de faucille vers le bord de la haie pour que les branches coupées tombent au sol.
- Pour obtenir de longues lignes droites, il est recommandé de tendre des fils.
Exemples d'application :
Voir également les figures au verso du volet pliant illustrant les exemples d'application.
coupe verticale
coupe verticale avec bâti de lame de sécurité
coupe horizontale au-dessus de la tête
coupe horizontale à hauteur du sol
coupe horizontale à hauteur des hanches
Coupe des haies:
Il est recommandé de tailler les haies en forme de trapèze afin d'éviter le dénudement des basses branches. Ceci correspond à la croissance naturelle des plantes et permet de faire pousser les haies de façon optimale. Lors de la coupe, seules les nouvelles pousses de l'année sont réduites et ainsi, il se forme un entrelacement dense de branches et une bonne protection.
- Coupez tout d'abord les côtés d'une haie. Déplacez le taille haie dans le sens de la croissance du bas vers le haut. Si vous taillez du haut vers le bas, les branches fines se déplacent vers l'extérieur et il peut se former des endroits peu fournis ou des trous.
- Taillez ensuite le bord supérieur comme vous le désirez: droit, en forme de toit ou en arrondi.
- Taillez déjà les jeunes plantes à la forme que vous désirez. Il est préférable que la pousse principale ne soit pas endommagée jusqu'à ce que la haie ait atteint la hauteur prévue. Toutes les autres pousses sont réduites de moitié.
Soin des haies poussant librement:
Les haies qui poussent librement ne sont pas taillées selon une forme spéciale, toutefois il faut les entretenir régulièrement afin que la haie ne pousse pas trop haut.
Travailler en sécurité
- N'utilisez pas l'élagueur à long manche en étant sur une échelle ou à partir de tout emplacement instable.
- Ne coupez pas les branches d'une manière inconsidérée. Cela pourrait vous mettre en danger vous-mêmes et d'autres personnes.
- Prenez toute mesure utile pour être sûr que les enfants ne jouent pas avec cet appareil.
- Changez régulièrement votre position de travail. Une utilisation plus longue de l'appareil peut mener à de mauvaises irrigations sanguines conditionnées par la vibration des mains. Cependant, vous pouvez prolonger la durée d'utilisation en portant des gants appropriés ou en faisant régulièrement des pauses. Faites attention à ce que la condition physique, une mauvaise irrigation sanguine, de basses températures extérieures ou des travaux nécessitant de grandes forces diminuent la durée d'utilisation.
Entretien et nettoyage
Faites exécuter les travaux d'entre- tien et de réparation qui ne sont pas mentionnés dans cette notice par notre Centre de services. Utilisez exclusivement des pièces d'origine!
Avant tout travail sur l'appareil, il est indispensable de débrancher la prise de courant (mise hors circuit).
Portez des gants pour manipuler les lames.
Exécutez régulièrement les travaux d'entretien et de nettoyage suivants. Ceci est une garantie d'utilisation longue et fiable.
- Avant chaque usage, contrôlez si des vices évidents tels que pièces dévissées, usées ou endommagées apparaissent sur le taille haie. Vérifiez que les vis sont bien fixées sur le bloc de lames.
- Ne procédez pas à la coupe avec des lames émoussées ou usées; vous surchargez sinon le moteur et la transmission de votre appareil.
- Vérifiez que les couvercles et dispositifs de protection ne sont pas endommagés et sont correctement fixés. Remplacez-les le cas échéant.
- Nettoyez la fente d'aération et le boîtier moteur à l'aide d'un chiffon humide ou d'une brosse. Il ne faut pas arroser l'appareil d'eau, ni le poser dans l'eau.
- N'utilisez ni détergent ni solvant. Vous pourriez ainsi abîmer l'appareil irréparablement. Les substances chimiques peuvent attaquer les pièces de plastique de l'appareil.
- Conservez l'appareil toujours propre. Après chaque utilisation de l'appareil, vous devez :
- nettoyer la lame (avec un chiffon imbibé d'huile)
- lubrifier les barres porte-lame à l'aide d'une burette ou d'un aérosol.
• La transmission est sans entretien.
- Rangez le taille haie dans un endroit sec dans le protège-lame fourni et conservez-le hors de portée des enfants. Stockez l'appareil à l'horizontale ou sécurisez-le contre les chutes.
- Vous pouvez accrocher l'appareil au stockage sur la poignée pour le réglage de la lame (5).
G Fixation murale
Avec la perforation en forme de serrure (29) à la base de l'appareil, vous pouvez suspendre la partie moteur au mur.
- Placez une vis à l'aide de chevilles sur la position souhaitée d'un mur.
- La tête de vis peut avoir un diamètre de 7 - 10 mm.
- Laissez ressortir la tête de vis d'env. 10 mm du mur.
- Vous pouvez placer l'appareil avec l'ouverture sur le dessous sur la vis et abaisser l'appareil jusqu'à la butée.
Faites attention lors du perçage à ne pas endommager des conduites d'alimentation. Utilisez des détecteurs adaptés pour les localiser ou aidez-vous d'un plan d'installation. Le contact avec les fils électriques peut causer une électrocution et un incendie ; le contact avec les conduites de gaz peut causer une explosion. L'endommagement d'une conduite d'eau peut causer des dégâts matériels et une électrocution.
A Transport
Ne transportez jamais l'appareil en marche ! Risque de blessures !
- Pour le transport, utilisez toujours la protection du couteau (21).
- Portez toujours l'appareil avec les deux mains, l'une sur la poignée arrière et l'autre sur la poignée ronde avant (13).
Élimination et protection de l'environnement
Respectez la réglementation relative à la protection de l'environnement (recyclage) pour l'élimination de l'appareil, des accessoires et de l'emballage.
Les machines n'ont pas leur place dans les ordures ménagères.
Le produit est recyclable, est soumis à une responsabilité élargie du fabricant et est collecté dans le cadre du tri sélectif.
Portez le carton à un point de recyclage.
Remettez l'appareil à un service de recyclage. Les pièces en plastique et en métal utilisées peuvent être triées afin d'assurer leur recyclage respectant l'environnement. N'hésitez pas à demander conseil sur ce point à notre Centre de services.
Pièces de rechange
Vous obtiendrez des pièces de rechange et des accessoires à l'adresse www.grizzlytools-service.eu
Si vous avez des problèmes lors du passage de la commande, merci d'utiliser le formulaire de contact. Pour toute autre question, adressez-vous au "Service-Center" (voir page 57).
Pos. Description Numéro de commande
| 1 Poignée ronde avec élément rotatif en étoile | 91102876 |
| 2 Bande d’épaule | 72400021 |
| 43,44 Jeu de brosses de carbone 91102871 |
A Dépannage
| Problème Cause possible Suppression de la panne | ||
| L'appareil ne dé-marre pas | Absence d'alimentation secteur | Vérifiez l'alimentation en courant, la prise de courant, le câble, la rallonge, la prise de courant, le cas échéant, réparation par un électrotechnicien spécialisé |
| Interrupteur Marche/Arrêt (16) défectueux | Réparation par le Centre de services | |
| Balais de charbon usés | ||
| Moteur défectueux | ||
| L'appareil fonctionne avec des interruptions | Câble électrique endommagé | Contrôler le câble et le faire rempla- cer le cas échéant par notre Centre de services |
| Mauvais contact interne | Réparation par le Centre de services | |
| Interrupteur Marche/Arrêt (16) défectueux | ||
| Les lames chauffent | Bloc porte-lames (1) non aiguisée | Aiguiser le bloc porte-lames (1) ou le faire remplacer (Service-Center) |
| Bloc porte-lames (1) ébré-chée | Contrôler le bloc porte-lames (1) ou le faire remplacer (Service-Center) | |
| Frottement trop important car lubrification insuffisante | Huiler le bloc de lames (1) | |
Garantie - France
Chère cliente, cher client,
Ce produit bénéficie d'une garantie de
3 ans, valable à compter de la date d'achat.
Pour les lunettes de protection, vous disposez d'une garantie de 2 ans à compter de la date d'achat.
En cas de manques constatés sur ce produit, vous disposez des droits légaux contre le vendeur du produit. Ces droits légaux ne sont pas limités par notre garantie présentée par la suite.
Article L217-4 du Code de la consommation
Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance.
Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.
Article L217-5 du Code de la consommation
Le bien est conforme au contrat :
1° S'il est propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :
- s'il correspond à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle ;
- s'il présente les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ;
2° Ou s'il présente les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance
du vendeur et que ce dernier a accepté.
Article L217-16 du Code de la consommation
Lorsque l'acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l'acquisition ou de la réparation d'un bien meuble, une remise en état couverte par la garantie, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d'intervention de l'acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d'intervention.
Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L217-13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code Civil.
Article L217-12 du Code de la consommation
L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.
Conditions de garantie
Le délai de garantie débute avec la date d'achat. Veuillez conserver soigneusement le ticket de caisse original. En effet, ce document vous sera réclamé comme preuve d'achat.
Si un défaut de matériel ou un défaut de fabrication se présente au cours des trois ans suivant la date d'achat de ce produit, nous réparons gratuitement ou remplaçons ce produit - selon notre choix. Cette garantie suppose que l'appareil défectueux et le jus-
tificatif d'achat (ticket de caisse) nous soient présentés durant cette période de trois ans et que la nature du manque et la manière dont celui-ci est apparu soient explicités par écrit dans un bref courrier.
Si le défaut est couvert par notre garantie, le produit vous sera retourné, réparé ou remplacé par un neuf. Aucune nouvelle période de garantie ne débute à la date de la réparation ou de l'échange du produit.
Durée de garantie et demande légale en dommages-intérêts
La durée de garantie n'est pas prolongée par la garantie. Ce point s'applique aussi aux pièces remplacées et réparées. Les dommages et les manques éventuellement constatés dès l'achat doivent immédiatement être signalés après le déballage. A l'expiration du délai de garantie les réparations occasionnelles sont à la charge de l'acheteur.
Volume de la garantie
L'appareil a été fabriqué avec soin, selon de sévères directives de qualité et il a été entièrement contrôlé avant la livraison. La garantie s'applique aux défauts de matériel ou aux défauts de fabrication.
Cette garantie ne s'applique pas aux consommables. Les pièces d'usure sont remplacées pendant les deux premières années à compter de la date d'achat.
Cette garantie prend fin si le produit endommagé n'a pas été utilisé ou entretenu d'une façon conforme. Pour une utilisation appropriée du produit, il faut impérativement respecter toutes les instructions citées dans le manuel de l'opérateur. Les actions et les domaines d'utilisation déconseillés dans la notice d'utilisation ou vis-à-vis desquels une mise en garde est émise, doivent absolument être évités.
Le produit est conçu uniquement pour un usage privé et non pour un usage industriel. En cas d'emploi impropre et incorrect, de recours à la force et d'interventions entreprises et non autorisées par notre succursale, la garantie prend fin.
Les pièces détachées indispensables à l'utilisation du produit sont disponibles pendant la durée de la garantie du produit.
Article 1641 du Code civil
Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.
Article 1648 1er alinéa du Code civil
L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice.
Marche à suivre dans le cas de garantie
Pour garantir un traitement rapide de votre demande, veuillez suivre les instructions suivantes :
- Tenez vous prêt à présenter, sur demande, le ticket de caisse et le numéro d'identification (IAN 354721_2010) comme preuve d'achat.
- Vous trouverez le numéro d'article sur la plaque signalétique.
- Si des pannes de fonctionnement ou d'autres manques apparaissent, prenez d'abord contact, par téléphone ou par e-Mail, avec le service après-vente dont les coordonnées sont indiquées ci-dessous. Vous recevrez alors des renseignements supplémentaires sur le déroulement de votre réclamation.
- En cas de produit défectueux vous pou-
vez, après contact avec notre service clients, envoyer le produit, franco de port à l'adresse de service après-vente indiquée, accompagné du justificatif d'achat (ticket de caisse) et en indiquant quelle est la nature du défaut et quand celui-ci s'est produit. Pour éviter des problèmes d'acceptation et des frais supplémentaires, utilisez absolument seulement l'adresse qui vous est donnée. Assurez-vous que l'expédition ne se fait pas en port dû, comme marchandises encombrantes, envoi express ou autre taxe spéciale. Veuillez renvoyer l'appareil, y compris tous les accessoires livrés lors de l'achat et prenez toute mesure pour avoir un emballage de transport suffisamment sûr.
Garantie - Belgique
Chère cliente, cher client,
Ce produit bénéficie d'une garantie de 3 ans, valable à compter de la date d'achat. Pour les lunettes de protection, vous disposez d'une garantie de 2 ans à compter de la date d'achat.
En cas de manques constatés sur ce produit, vous disposez des droits légaux contre le vendeur du produit. Ces droits légaux ne sont pas limités par notre garantie présentée par la suite.
Conditions de garantie
Le délai de garantie débute avec la date d'achat. Veuillez conserver soigneusement le ticket de caisse original. En effet, ce document vous sera réclamé comme preuve d'achat.
Si un défaut de matériel ou un défaut de fabrication se présente au cours des trois ans suivant la date d'achat de ce produit, nous réparons gratuitement ou remplaçons ce produit - selon notre choix. Cette garantie suppose que l'appareil défectueux et le justificatif d'achat (ticket de caisse) nous soient présentés durant cette période de trois ans et que la nature du manque et la manière dont celui-ci est apparu soient explicités par écrit dans un bref courrier. Si le défaut est couvert par notre garantie, le produit vous sera retourné, réparé ou remplacé par un neuf. Aucune nouvelle période de garantie ne débute à la date de la réparation ou de l'échange du produit.
Durée de garantie et demande légale en dommages-intérêts
La durée de garantie n'est pas prolongée par la garantie. Ce point s'applique aussi aux pièces remplacées et réparées. Les dommages et les manques éventuellement constatés dès l'achat doivent immédiatement être signalés après le déballage.
A l'expiration du délai de garantie les réparations occasionnelles sont à la charge de l'acheteur.
Volume de la garantie
L'appareil a été fabriqué avec soin, selon de sévères directives de qualité et il a été entièrement contrôlé avant la livraison.
La garantie s'applique aux défauts de matériel ou aux défauts de fabrication. Cette garantie ne s'étend pas aux parties du produit qui sont exposées à une usure normale et peuvent être donc considérées comme des pièces d'usure (par exemple la lame) ou pour des dommages affectant les parties fragiles (par exemple les commutateurs).
Cette garantie prend fin si le produit endommagé n'a pas été utilisé ou entretenu d'une façon conforme. Pour une utilisation appropriée du produit, il faut impérative-ment respecter toutes les instructions citées
dans le manuel de l'opérateur. Les actions et les domaines d'utilisation déconseillés dans la notice d'utilisation ou vis-à-vis desquels une mise en garde est émise, doivent absolument être évités.
Marche à suivre dans le cas de garantie
Pour garantir un traitement rapide de votre demande, veuillez suivre les instructions suivantes :
- Tenez vous prêt à présenter, sur demande, le ticket de caisse et le numéro d'identification (IAN 354721_2010) comme preuve d'achat.
- Vous trouverez le numéro d'article sur la plaque signalétique.
- Si des pannes de fonctionnement ou d'autres manques apparaissent, prenez d'abord contact, par téléphone ou par e-Mail, avec le service après-vente dont les coordonnées sont indiquées ci-dessous. Vous recevrez alors des renseignements supplémentaires sur le déroulement de votre réclamation.
- En cas de produit défectueux vous pouvez, après contact avec notre service clients, envoyer le produit, franco de port à l'adresse de service après-vente indiquée, accompagné du justificatif d'achat (ticket de caisse) et en indiquant quelle est la nature du défaut et quand celui-ci s'est produit. Pour éviter des problèmes d'acceptation et des frais supplémentaires, utilisez absolument seulement l'adresse qui vous est donnée. Assurez-vous que l'expédition ne se fait pas en port dû, comme marchandises encombrantes, envoi express ou autre taxe spéciale. Veuillez ren-voyer l'appareil, y compris tous les accessoires livrés lors de l'achat et prenez toute mesure pour avoir un emballage de transport suffisamment sûr.
Service Réparations
Vous pouvez, contre paiement, faire exécuter par notre service, des réparations qui ne font pas partie de la garantie. Nous vous enverrons volontiers un devis estimatif.
Nous ne pouvons traiter que des appareils qui ont été correctement emballés et qui ont envoyés suffisamment affranchis.
Attention: veuillez renvoyer à notre agence de service votre appareil nettoyé et avec une note indiquant le défaut constaté. Les appareils envoyés en port dû - comme marchandises encombrantes, en envoi express ou avec toute autre taxe spéciale ne seront pas acceptés. Nous exécutons gratuitement la mise aux déchets de vos appareils défectueux renvoyés.
Service-Center
Service France
800 919270
E-Mail: grizzly@lidl.fr
IAN 354721_2010
Service Belgique
Tel.: 070 270 171
(0,15 EUR/Min.)
E-Mail: grizzly@lidl.be
IAN 354721_2010
Importateur
Veuillez noter que l'adresse suivante n'est pas une adresse de service après-vente. Contactez d'abord le service après-vente cité plus haut.
  |
| Nous certifions par la présente que leTaille-haie sur perchede construction PHSL 900 A3Numéro de série 000001 - 152040est conforme aux directives UE actuellement en vigueur : |
| 2006/42/EC • 2014/30/EU • 2000/14/EC • 2011/65/EU* |
| En vue de garantir la conformité les normes harmonisées ainsi que les normes et décisions nationales suivantes ont été appliquées : |
| EN ISO 10517:2019 • EN 60745-1:2009/A11:2010EN 55014-1:2017 • EN 55014-2:2015EN IEC 61000-3-2:2019 • EN 61000-3-3:2013/A1:2019 • EN IEC 63000:2018DIN EN 166:2001 |
| Nous certifions également conformément à la directive sur les émissions de bruit 2000/14/EC que :garanti : 100 dB(A);mesuré: 98,3 dB(A)Procédé d’évaluation de la conformité appliqué selon l’annexe V / 2000/14/EC |
| Le fabricant assume seul la responsabilité d’établir la présente déclaration de conformité : |
 Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 Großostheim,Germany25.05.2021Christian FrankChargé de documentation |
* L'objet de la déclaration décrit ci-dessus est conforme aux dispositions de la directive 2011/65/UE du Parlement Européen et du Conseil du 8 juin 2011 sur la limitation de l'utilisation de certaines substances dangereuses dans les équipements électriques et électroniques.
Version des informations · Stand van de informatie ·
Traduction des instructions d'origine
PL
Okulary ochronne
Avant de lire le mode d'emploi, ouvrez la page contenant les illustrations et familiarisez-vous ensuite avec toutes les fonctions de l'appareil.
NL BE
Caractéristiques techniques .....13
Instructions de sécurité......13
Symboles et étiquettes sur l'appareil ..13
Consignes de sécurité relatives aux lunettes de protection....13
Transport....14
Nettoyage et désinfection .....14
Entretien et rangement des lunettes de protection....14
Élimination et protection de l'environnement....14
Garantie - France ......14
Garantie Belgique......17
Service Réparations ......18
Traduction de la déclaration de conformité EU originale ......49
Introduction
Toutes nos félicitations pour l'achat de votre nouvel appareil. Vous avez ainsi choisi un produit de qualité supérieure. La qualité de l'appareil a été vérifiée pendant la production et il a été soumis à un contrôle final. Le fonctionnement de votre appareil est donc ainsi garanti
La notice d'utilisation fait partie de ce produit. Elle contient des instructions importantes pour la sécurité, l'utilisation et l'élimination des déchets. Avant d'utiliser ce produit, lisez attentivement les consignes d'emploi et de sécurité. N'utilisez le produit que tel que décrit et uniquement pour les domaines d'emploi
indiqués. Conservez cette notice et remettez-la avec tous les documents si vous cédez le produit à un tiers.
Utilisation conforme
Ce produit est uniquement destiné à être utilisé comme lunettes de protection en lien avec la coupe et la taille de haies, de buissons et d'arbustes décoratifs en milieu domestique. Toute autre utilisation qui n'est pas expressément préconisée dans ce mode d'emploi peut entraîner des dommages aux lunettes de protection et constituer un sérieux danger pour l'utilisateur.
Classe optique :
1 Les lunettes de protection sont adaptées pour le travail avec de très fortes exigences en matière de performance visuelle (compensation des dioptries maximale +/- 0,06)
L'identification de la classe optique sur vos lunettes de protection indique la durée maximale d'utilisation des lunettes de protection et définit la compensation maximale des dioptries.
Ces lunettes de protection sont un modèle de la classe optique 1.
Elles sont par conséquent adaptées à une utilisation prolongée
Classe de protection :
S Résistance élevée (Test de chute avec une bille d'acier de 43 g d'une hauteur de 1 m à 5,1 m/s)
La résistance mécanique de ces lunettes de protection a été vérifiée à l'aide d'un test
de rupture avec une bille d'acier et elles ont reçu la classe de protection «S» pour résistance élevée.
Caractéristiques techniques
Lunettes de protection ......SG0031
Matériau.....polycarbonate (PC)
Classe optique....1
Classe de protection....S
Protection latérale....Oui
Coloris.....clair - non teinté
Épaisseur du matériau au centre ... 2,0 mm
Durée de vie du produit .... .max. deux ans
Conditions d'utilisation
...... -5 à +55 °C, 40 - 80 % rF
Conditions de stockage
5 à +35 °C, 40 - 70 % rF
Instructions de sécurité
Symboles et étiquettes sur l'appareil
Usine/fabricant
Date de fabrication
GY 1 S CE + GY 166 S CE
GY = abréviation du fabricant
1 = classe optique
166 = numéro de la norme (voir Déclaration de conformité CE)
S = classe de protection
(Résistance élevée)
CE = marquage CE
Consignes de sécurité relatives aux lunettes de protection
- Les verres et la monture de ces lunettes de protection ne sont pas incassables.
- Utilisez ces lunettes de protection exclusivement pour protéger vos yeux des chocs modérés et de la projection de particules
- Manipulez le produit avec soin. Des coups, des impacts ou même la chute d'une hauteur faible peuvent endommager le produit.
- Contrôlez régulièrement la présence de détériorations sur les lunettes de protection.
Des dépôts et rayures sur les verres limitent la capacité visuelle et ne garantissent donc plus une protection complète.
- Aucune partie de ces lunettes ne peut être remplacée ou échangée. Si un élément des lunettes devient inutilisable, le produit dans sa totalité doit être jeté.
- Les verres de classe optique 3 ne sont pas conçus pour une utilisation prolongée.
- Dans certains cas, des personnes à la peau extrêmement sensible peuvent souffrir d'allergies provoquées par le matériau qui entre en contact avec la peau. Si cela devait être le cas, retirez immédiatement les lunettes et consultez un médecin
- Des lunettes de protection portées sur des lunettes de vue peuvent représenter un risque en raison de la répercussion des coups.
- Des lunettes claires ne protègent pas contre l'éblouissement par le soleil.
- Ces lunettes de protection ne protègent pas de : force d'impact élevée / rayonnement laser / matière infectieuse / explosif / métal en fusion / éclaboussure chimique / radiation de soudage, etc. Si l'un de ces dangers devait s'appliquer, des dispositifs de protection supplémentaires adaptés
FR BE
doivent être utilisés
- Si les symboles S, F, B et A ne sont pas les mêmes sur les verres et les montures, le symbole le plus bas doit être considéré comme le facteur de protection oculaire totale.
La lettre T présente après le symbole de résistance permet l'utilisation de particules riches en énergie à des températures extrêmement élevées. En l'absence de désignation T, une température ambiante est requise.
Transport
La protection oculaire doit être transportée dans l'emballage original ou d'une paire de lunettes de protection adaptée.
Nettoyage et désinfection
- les lunettes de protection doivent être nettoyées avec un savon doux et de l'eau tiède.
- Séchez les lunettes de protection avec un chiffon propre en coton.
- Ne pas laisser à proximité de sources de chaleur.
- désinfectez régulièrement les lunettes de protection, n'utilisez toutefois aucun solvant.
Entretien et rangement des lunettes de protection
Si les lunettes de protection sont rayées ou endommagées, remplacez l'article dans son ensemble. Nous recommandons de ranger ces lunettes de protection dans un étui à lunettes adapté si elles ne sont pas utilisées.
Conservez-les dans un endroit sec et bien ventilé et à l'abri du rayonnement solaire, des produits chimiques et des détergents.
Élimination et protection de l'environnement
Introduisez l'appareil et l'emballage dans un circuit de recyclage respectueux de l'environnement.
Le produit est recyclable, est soumis à une responsabilité élargie du fabricant et est collecté dans le cadre du tri sélectif.
Portez le carton à un point de recyclage.
Garantie - France
Chère cliente, cher client, pour les lunettes de protection, vous disposez d'une garantie de 2 ans à compter de la date d'achat.
En cas de manques constatés sur ce produit, vous disposez des droits légaux contre le vendeur du produit. Ces droits légaux ne sont pas limités par notre garantie présentée par la suite.
Article L217-4 du Code de la consommation Le vendeur livre un bien conforme au contrat et répond des défauts de conformité existant lors de la délivrance.
Il répond également des défauts de conformité résultant de l'emballage, des instructions de montage ou de l'installation lorsque celle-ci a été mise à sa charge par le contrat ou a été réalisée sous sa responsabilité.
Article L217-5 du Code de la consommation Le bien est conforme au contrat :
1° S'il est propre à l'usage habituellement attendu d'un bien semblable et, le cas échéant :
- s'il correspond à la description donnée par le vendeur et posséder les qualités que celui-ci a présentées à l'acheteur sous forme d'échantillon ou de modèle ;
- s'il présente les qualités qu'un acheteur peut légitimement attendre eu égard aux déclarations publiques faites par le vendeur, par le producteur ou par son représentant, notamment dans la publicité ou l'étiquetage ;
2° Ou s'il présente les caractéristiques définies d'un commun accord par les parties ou être propre à tout usage spécial recherché par l'acheteur, porté à la connaissance du vendeur et que ce dernier a accepté.
Article L217-16 du Code de la consommation
Lorsque l'acheteur demande au vendeur, pendant le cours de la garantie commerciale qui lui a été consentie lors de l'acquisition ou de la réparation d'un bien meuble, une remise en état couverte par la garantie, toute période d'immobilisation d'au moins sept jours vient s'ajouter à la durée de la garantie qui restait à courir. Cette période court à compter de la demande d'intervention de l'acheteur ou de la mise à disposition pour réparation du bien en cause, si cette mise à disposition est postérieure à la demande d'intervention.
Indépendamment de la garantie commerciale souscrite, le vendeur reste tenu des défauts de conformité du bien et des vices rédhibitoires dans les conditions prévues aux articles L217-4 à L217-13 du Code de la consommation et aux articles 1641 à 1648 et 2232 du Code Civil.
Article L217-12 du Code de la consommation
L'action résultant du défaut de conformité se prescrit par deux ans à compter de la délivrance du bien.
Conditions de garantie
Le délai de garantie débute avec la date d'achat. Veuillez conserver soigneusement le ticket de caisse original. En effet, ce document vous sera réclamé comme preuve d'achat.
Si un défaut de matériel ou un défaut de fabrication se présente au cours des trois ans suivant la date d'achat de ce produit, nous réparons gratuitement ou remplaçons ce produit - selon notre choix. Cette garantie suppose que l'appareil défectueux et le justificatif d'achat (ticket de caisse) nous soient présentés durant cette période de trois ans et que la nature du manque et la manière dont celui-ci est apparu soient explicités par écrit dans un bref courrier.
Si le défaut est couvert par notre garantie, le produit vous sera retourné, réparé ou remplacé par un neuf. Aucune nouvelle période de garantie ne débute à la date de la réparation ou de l'échange du produit.
Durée de garantie et demande légale en dommages-intérêts
La durée de garantie n'est pas prolongée par la garantie. Ce point s'applique aussi aux pièces remplacées et réparées. Les dommages et les manques éventuellement constatés dès l'achat doivent immédiatement être signalés après le déballage. A l'expiration du délai de garantie les réparations occasionnelles sont à la charge de l'acheteur.
Volume de la garantie
L'appareil a été fabriqué avec soin, selon de sévères directives de qualité et il a été entièrement contrôlé avant la livraison. La garantie s'applique aux défauts de matériel ou aux défauts de fabrication.
Cette garantie ne s'applique pas aux consommables. Les pièces d'usure sont remplacées pendant les deux premières années à compter de la date d'achat.
Cette garantie prend fin si le produit endommagé n'a pas été utilisé ou entretenu d'une façon conforme. Pour une utilisation appropriée du produit, il faut impérativement respecter toutes les instructions citées dans le manuel de l'opérateur. Les actions et les domaines d'utilisation déconseillés dans la notice d'utilisation ou vis-à-vis desquels une mise en garde est émise, doivent absolument être évités.
Le produit est conçu uniquement pour un usage privé et non pour un usage industriel. En cas d'emploi impropre et incorrect, de recours à la force et d'interventions entreprises et non autorisées par notre succursale, la garantie prend fin.
Les pièces détachées indispensables à l'utilisation du produit sont disponibles pendant la durée de la garantie du produit.
Article 1641 du Code civil
Le vendeur est tenu de la garantie à raison des défauts cachés de la chose vendue qui la rendent impropre à l'usage auquel on la destine, ou qui diminuent tellement cet usage que l'acheteur ne l'aurait pas acquise, ou n'en aurait donné qu'un moindre prix, s'il les avait connus.
Article 1648 1er alinéa du Code civil
L'action résultant des vices rédhibitoires doit être intentée par l'acquéreur dans un délai de deux ans à compter de la découverte du vice.
Marche à suivre dans le cas de garantie
Pour garantir un traitement rapide de votre demande, veuillez suivre les instructions suivantes :
- Tenez vous prêt à présenter, sur demande, le ticket de caisse et le numéro d'identification (IAN 354721_2010) comme preuve d'achat.
- Vous trouverez le numéro d'article sur la plaque signalétique.
- Si des pannes de fonctionnement ou d'autres manques apparaissent, prenez d'abord contact, par téléphone ou par e-Mail, avec le service après-vente dont les coordonnées sont indiquées ci-dessous. Vous recevrez alors des renseignements supplémentaires sur le déroulement de votre réclamation.
- En cas de produit défectueux vous pouvez, après contact avec notre service clients, envoyer le produit, franco de port à l'adresse de service après-vente indiquée, accompagné du justificatif d'achat (ticket de caisse) et en indiquant quelle est la nature du défaut et quand celui-ci s'est produit. Pour éviter des problèmes d'acceptation et des frais supplémentaires, utilisez absolument seulement l'adresse qui vous est donnée. Assurez-vous que l'expédition ne se fait pas en port dû, comme marchandises encombrantes, envoi express ou autre taxe spéciale. Veuillez renvoyer l'appareil, y compris tous les accessoires livrés lors de l'achat et prenez toute mesure pour avoir un emballage de transport suffisamment sûr.
Garantie Belgique
Chère cliente, cher client, pour les lunettes de protection, vous dis- posez d'une garantie de 2 ans à compter de la date d'achat.
En cas de manques constatés sur ce produit, vous disposez des droits légaux contre le vendeur du produit. Ces droits légaux ne sont pas limités par notre garantie présentée par la suite.
Conditions de garantie
Le délai de garantie débute avec la date d'achat. Veuillez conserver soigneusement le ticket de caisse original. En effet, ce document vous sera réclamé comme preuve d'achat.
Si un défaut de matériel ou un défaut de fabrication se présente au cours des deux ans suivant la date d'achat de ce produit, nous réparons gratuitement ou remplaçons ce produit - selon notre choix. Cette garantie suppose que l'appareil défectueux et le justificatif d'achat (ticket de caisse) nous soient présentés durant cette période de trois ans et que la nature du manque et la manière dont celui-ci est apparu soient explicités par écrit dans un bref courrier. Si le défaut est couvert par notre garantie, le produit vous sera retourné, réparé ou remplacé par un neuf. Aucune nouvelle période de garantie ne débute à la date de la réparation ou de l'échange du produit.
Durée de garantie et demande légale en dommages-intérêts
La durée de garantie n'est pas prolongée par la garantie. Ce point s'applique aussi aux pièces remplacées et réparées. Les dommages et les manques éventuellement constatés dès l'achat doivent immédiatement être signalés après le déballage. A l'expiration du délai de garantie les réparations occasionnelles sont à la charge de l'acheteur.
Volume de la garantie
L'appareil a été fabriqué avec soin, selon de sévères directives de qualité et il a été entièrement contrôlé avant la livraison.
La garantie s'applique aux défauts de matériel ou aux défauts de fabrication. Cette garantie ne s'étend pas aux parties du produit qui sont exposées à une usure normale et peuvent être donc considérées comme des pièces d'usure.
Cette garantie prend fin si le produit endommagé n'a pas été utilisé ou entretenu d'une façon conforme. Pour une utilisation appropriée du produit, il faut impérative-ment respecter toutes les instructions citées dans le manuel de l'opérateur. Les actions et les domaines d'utilisation déconseillés dans la notice d'utilisation ou vis-à-vis des-quels une mise en garde est émise, doivent absolument être évités.
Marche à suivre dans le cas de garantie
Pour garantir un traitement rapide de votre demande, veuillez suivre les instructions suivantes :
- Tenez vous prêt à présenter, sur demande, le ticket de caisse et le numéro d'identification (IAN 354721_2010) comme preuve d'achat.
- Vous trouverez le numéro d'article sur la plaque signalétique.
- Si des pannes de fonctionnement ou d'autres manques apparaissent, prenez d'abord contact, par téléphone ou par e-Mail, avec le service après-vente dont les coordonnées sont indiquées ci-dessous. Vous recevrez alors des
FR BE
renseignements supplémentaires sur le déroulement de votre réclamation.
- En cas de produit défectueux vous pouvez, après contact avec notre service clients, envoyer le produit, franco de port à l'adresse de service après-vente indiquée, accompagné du justificatif d'achat (ticket de caisse) et en indiquant quelle est la nature du défaut et quand celui-ci s'est produit. Pour éviter des problèmes d'acceptation et des frais supplémentaires, utilisez absolument seulement l'adresse qui vous est donnée. Assurez-vous que l'expédition ne se fait pas en port dû, comme marchandises encombrantes, envoi express ou autre taxe spéciale. Veuillez ren-voyer l'appareil, y compris tous les accessoires livrés lors de l'achat et prenez toute mesure pour avoir un emballage de transport suffisamment sûr.
Service Réparations
Vous pouvez, contre paiement, faire exécuter par notre service, des réparations qui ne font pas partie de la garantie. Nous vous enverrons volontiers un devis estimatif.
Nous ne pouvons traiter que des appareils qui ont été correctement emballés et qui ont envoyés suffisamment affranchis.
Attention: veuillez renvoyer à notre agence de service votre appareil nettoyé et avec une note indiquant le défaut constaté. Les appareils envoyés en port dû - comme marchandises encombrantes, en envoi express ou avec toute autre taxe spéciale ne seront pas acceptés. Nous exécutons gratuitement la mise aux déchets de vos appareils défectueux renvoyés.
Service-Center
FR Service France Tel.: 0800 919270
E-Mail: grizzly@lidl.fr
IAN 354721_2010
BE Service Belgique
Tel.: 070 270 171
(0,15 EUR/Min.)
E-Mail: grizzly@lidl.be
IAN 354721_2010
Fabricant
Veuillez noter que l'adresse suivante n'est pas une adresse de service après-vente.
Contactez d'abord le service après-vente cité plus haut.
Traduction de la déclaration de conformité EU originale
Version des informations · Stand van de informatie ·

