| Produkttyp | Stangenheckenschere |
| Marke | Parkside |
| Modell | PHSL 900 A3 |
| Eingangsspannung | 230-240 V~, 50 Hz |
| Leistungsaufnahme | 900 W |
| Leerlaufdrehzahl | 1000 min⁻¹ |
| Schnitte pro Minute | 2000 |
| Schnittlänge | 410 mm |
| Max. empfohlene Aststärke | 15 mm |
| Gewicht (mit Zubehör) | ca. 5,7 kg |
| Schutzklasse | II (Doppelisolierung) |
| Schalldruckpegel | 87,1 dB(A) |
| Garantierter Schallleistungspegel | 100 dB(A) |
| Vibration am Griff | 3,442 m/s² (runder Griff: 4,072 m/s²) |
| Ausrichtung des Schneidkopfes | 9 Positionen, Drehung um 45°/90° |
| Klingenart | Doppelwirkung mit Sicherheitsmesserblock |
| Im Lieferumfang enthalten | Schultergurt, Klingenschutz, Schutzbrille, runder Griff, 3 Stern-Rändelknöpfe |
| Bestimmungsgemäße Verwendung | Schneiden von Hecken, Büschen und Sträuchern für den Hausgebrauch |
| Garantie | 3 Jahre (Frankreich und Belgien) |
Häufig gestellte Fragen - PHSL 900 A3 PARKSIDE
Benutzerfragen zu PHSL 900 A3 PARKSIDE
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Heckenscheren kostenlos im PDF-Format! Finden Sie Ihr Handbuch PHSL 900 A3 - PARKSIDE und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. PHSL 900 A3 von der Marke PARKSIDE.
BEDIENUNGSANLEITUNG PHSL 900 A3 PARKSIDE
Langstiel-Heckenschere
Originalbetriebsanleitung
FR BE
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.
GB IE

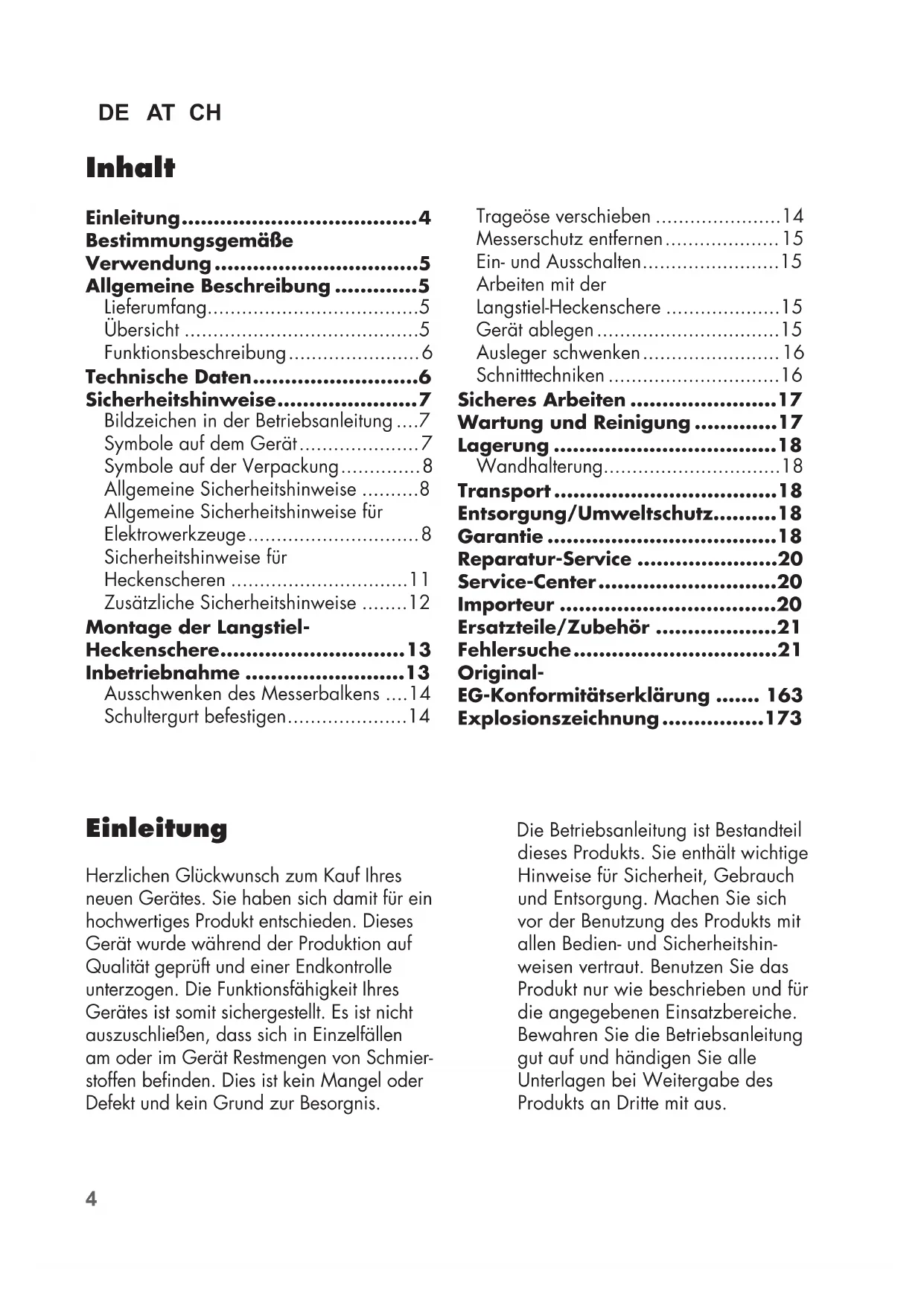

Allgemeine Beschreibung ....5
Lieferumfang....5
Übersicht 5
Funktionsbeschreibung 6
Technische Daten......6
Sicherheitshinweise......7
Bildzeichen in der Betriebsanleitung ....7
Symbole auf dem Gerät....7
Symbole auf der Verpackung......8
Allgemeine Sicherheitshinweise .....8
Allgemeine Sicherheitshinweise für Elektrowerkzeuge....8
Sicherheitshinweise für Heckenscheren 11
Zusätzliche Sicherheitshinweise .....12
Montage der Langstiel-
Heckenschere....13
Inbetriebnahme ....13
Ausschwenken des Messerbalkens ....14
Schultergurt befestigen....14
Trageöse verschieben 14
Messerschutz entfernen 15
Ein- und Ausschalten....15
Arbeiten mit der
Langstiel-Heckenschere 15
Gerät ablegen 15
Ausleger schwenken 16
Schnitttechniken 16
Sicheres Arbeiten ......17
Wartung und Reinigung ......17
Lagerung 18
Wandhalterung....18
Transport....18
Entsorgung/Umweltschutz......18
Garantie 18
Reparatur-Service ......20
Ersatzteile/Zubehör ......21
Fehlersuche......21
Original-
EG-Konformitätserklärung ..... 163
Explosionszeichnung ....173
Einleitung
Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt. Es ist nicht auszuschließen, dass sich in Einzelfällen am oder im Gerät Restmengen von Schmierstoffen befinden. Dies ist kein Mangel oder Defekt und kein Grund zur Besorgnis.
Die Betriebsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.
Bestimmungsgemäße Verwendung
Das Gerät ist nur für das Schneiden und Trimmen von Hecken, Büschen und Ziersträuchern im häuslichen Bereich bestimmt. Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich zuge- lassen wird, kann zu Schäden am Gerät führen und eine ernsthafte Gefahr für den Benutzer darstellen.
Das Gerät ist zum Gebrauch durch Erwachsene bestimmt. Jugendliche über 16 Jahre dürfen das Gerät nur unter Aufsicht benutzen. Lokale Vorschriften können die Altersbeschränkung für den Anwender festlegen. Die Benutzung des Gerätes bei Regen oder feuchter Umgebung ist verboten. Der Bediener oder Nutzer ist für Unfälle oder Schäden an anderen Menschen oder deren Eigentum verantwortlich.
Der Hersteller haftet nicht für Schäden, die durch bestimmungswidrigen Gebrauch oder falsche Bedienung verursacht wurden. Dieses Gerät ist nicht zur gewerblichen Nutzung geeignet. Bei gewerblichem Einsatz erlischt die Garantie.
Der Messerbalken ist regelmäßig auf Abnutzung zu kontrollieren und nachschleifen zu lassen. Ein stumpfer Messerbalken überlastet das Gerät. Daraus resultierende Schäden unterliegen nicht der Garantie.
Allgemeine Beschreibung
Die Abbildung der wichtigsten Funktionsteile finden Sie auf der vorderen und hinteren Ausklappseite.
Lieferumfang
- Langstielheckenschere (dreiteilig)
- Messerschutz
- Schultergurt
- Rundgriff
- Schutzbrille
- 3 x Drehstern
- Betriebsanleitung
Übersicht
1 Messerbalken
2 Getriebegehäuse
3 Sicherungshebel
4 Rasthebel
5 Handgriff zur Verstellung des Messerbalkens
6 vorderer Rohrschaft
7 Sicherungsknopf, vorderer Rohrschaft
8 Drehstern,
mittlerer Rohrschaft
9 mittlerer Rohrschaft
10 Sicherungsknopf, mittlerer Rohrschaft
11 Drehstern,
Rohrschaft am Gerätegehäuse
12 Rohrschaft am Gerätegehäuse
13 Rundgriff, vorderer Handgriff
14 Sicherungsschieber
15 Sicherheitsschalter
16 Ein-/Ausschalter (nicht sichtbar)
17 Netzkabel
18 Zugentlastung
19 Schultergurt
20 Trageöse
21 Messerschutz
22 Schutzbrille
23Abdeckkappe
DE AT CH
C 24Gegenhalter 25 Beilagescheibe, Drehstern, Rundgriff 26 Drehstern, Rundgriff
F 27Softgriff 28 Schraube, Trageöse
G 29 Schlüssellochbohrung
Funktionsbeschreibung
Das Gerät besitzt als Antrieb einen Elektromotor. Das Gerät ist zur Sicherheit schutzisoliert und benötigt keine Erdung. Als Schneideinrichtung besitzt das Gerät einen doppelseitigen Messerbalken. Beim Schneidvorgang bewegen sich die Schneidzähne linear hin und her. Zum Schutz des Anwenders kann das Gerät nur mit gedrücktem Sicherheitsschalter betätigt werden.
Die Funktion der Bedienteile entnehmen Sie bitte den nachfolgenden Beschreibungen.
Technische Daten
Langstiel-Heckenschere ......PHSL 900 A3
Nenneingangs- spannung U.....230-240 V\~, 50 Hz Leistungsaufnahme P.....900 W Leerlaufdrehzahl n₀.....1000 min¹ Schnitte/Min .....2000 Schutzklasse .....□ II Schutzart.....IPXO Gewicht (inkl. Zubehör) .....ca. 5,7 kg Schnittlänge .....410 mm max. empfohlene Aststärke .....15 mm Schalldruckpegel (LₚA).....87,1 dB(A); KₚA=3 dB Schallleistungspegel (LWA) gemessen.....98,3 dB(A), KWA=2,05 dB garantiert.....100 dB(A)
Vibration ( a_h ) am Handgriff..3,442 m/s ^2 ; K=1,5 m/s ^2 am Rundgriff... 4,072 m/s ^2 ; K=1,5 m/s ^2
Der angegebene Schwingungsemissionswert ist nach einem genormten Prüfverfahren gemessen worden und kann zum Vergleich eines Elektrowerkzeugs mit einem anderen verwendet werden.
Der angegebene Schwingungsemissionswert kann auch zu einer einleitenden Einschätzung der Aussetzung verwendet werden.
Lärm- und Vibrationswerte wurden entsprechend den in der Konformitätserklärung genannten Normen und Bestimmungen ermittelt.
Warnung:
Der Schwingungsemissionswert kann sich während der tatsächlichen Benutzung des Elektrowerkzeugs von dem Angabewert unterscheiden, abhängig von der Art und Weise, in der das Elektrowerkzeug verwendet wird.
Versuchen Sie, die Belastung durch Vibrationen so gering wie möglich zu halten. Beispielhafte Maßnahmen zur Verringerung der Vibrationsbelastung sind das Tragen von Handschuhen beim Gebrauch des Werkzeugs und die Begrenzung der Arbeitszeit. Dabei sind alle Anteile des Betriebszyklus zu berücksichtigen (beispielsweise Zeiten, in denen das Elektrowerkzeug abgeschaltet ist, und solche, in denen es zwar eingeschaltet ist, aber ohne Belastung läuft).
Sicherheitshinweise
Dieser Abschnitt behandelt die grundlegenden Sicherheitsvorschriften bei der Arbeit mit dem Gerät.
Bildzeichen in der Betriebsanleitung
Gefahrenzeichen mit Angaben zur Verhütung von Personen- oder Sachschäden
Gefahrenzeichen mit Angaben zur Verhütung von Personenschäden durch einen elektrischen Schlag
Gebotszeichen mit Angaben zur Verhütung von Schäden
Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.
Hinweiszeichen mit Informationen zum besseren Umgang mit dem Gerät
Symbole auf dem Gerät
Achtung!
Betriebsanleitung lesen!
Tragen Sie persönliche Schutzausrüstung.
Tragen Sie Augenschutz.
Tragen Sie einen Gehörschutz.
Tragen Sie einen Schutzhelm.
Tragen Sie Handschuhe.
Tragen Sie Arbeitskleidung.
Tragen Sie rutschfeste Sicherheitsschuhe.
Umstehende Personen von dem Gerät fernhalten
Setzen Sie das Gerät nicht dem Regen aus. Das Gerät darf weder feucht sein, noch in feuchter Umgebung betrieben werden.
Tragen Sie lange Haare nicht offen. Halten Sie Haare fern von sich bewegenden Teilen.
Lebensgefahr durch Stromschlag! n Sie sich mindestens 10m von Überlandleitungen fern.
Achtung! Herabfallende Gegenstände. Insbesondere beim Schnitt über Kopfhöhe.
Achtung! Verletzungsgefahr durch laufende Messer
Ziehen Sie sofort den Netzstecker, wenn das Netzkabel beschädigt, verwickelt oder durchtrennt wurde und wenn das Gerät auch nur für kurze Dauer unbeaufsichtigt liegen-gelassen wird.
Achtung! Heiße Oberfläche Es besteht Verbrennungsgefahr.
Angabe des Schallleistungspegels L_WA in dB
Elektrogeräte gehören nicht in den Hausmüll
Schutzklasse II (Doppelisolierung)
DE AT CH
410 mm Schnittlänge
90° ← 45° 45° → 90° Ausleger schwenken 45°/90°
Symbole auf der Verpackung
max. empfohlene Aststärke
Bitte entsorgen Sie Verpackung und Produkt umweltschonend.
Allgemeine Sicherheitshinweise
Bevor Sie mit dem Gerät arbeiten, machen Sie sich mit allen Bedienteilen gut vertraut. Üben Sie den Umgang mit dem Gerät und lassen Sie sich Funktion, Wirkungsweise und Arbeitstechniken von einem erfahrenen Anwender oder Fachmann erklären. Stellen Sie sicher, dass Sie das Gerät im Notfall sofort abstellen können. Der unsachgemäße Gebrauch des Gerätes kann zu schweren Verletzungen führen.
Bei Auftreten eines Unfalles oder einer Störung während des Betriebs ist das Gerät sofort auszuschalten und der Netzstecker zu ziehen. Versorgen Sie Verletzungen sachgemäß oder suchen Sie einen Arzt auf. Lesen Sie zur Beseitigung von Störungen das Kapitel „Fehlersuche“ oder kontaktieren Sie unser Service-Center.
RESTRISIKEN
Auch wenn Sie dieses Elektrowerkzeug vorschriftsmäßig bedienen, bleiben immer Restrisiken bestehen. Folgende Gefahren
können im Zusammenhang mit der Bauweise und Ausführung dieses Elektrowerkzeugs auftreten:
a) Schnittverletzungen
b) Gehörschäden, falls kein geeigneter Gehörschutz getragen wird.
c) Gesundheitsschäden, die aus Hand-Arm-Schwingungen resultieren, falls das Gerät über einen längeren Zeitraum verwendet wird oder nicht ordnungsgemäß geführt und gewartet wird.
Allgemeine Sicherheitshinweise für Elektrowerkzeuge
WARNUNG! Lesen Sie alle Sicherheitshinweise und Anweisungen. Versäumnisse bei der Einhaltung der Sicherheitshinweise und Anweisungen können elektrischen Schlag, Brand und/oder schwere Verletzungen verursachen.
Bewahren Sie alle Sicherheitshinweise und Anweisungen für die Zukunft auf.
Der in den Sicherheitshinweisen verwendete Begriff „Elektrowerkzeug“ bezieht sich auf netzbetriebene Elektrowerkzeuge (mit Netzkabel) und auf akkubetriebene Elektrowerkzeuge (ohne Netzkabel).
1) Arbeitsplatzsicherheit
a) Halten Sie Ihren Arbeitsbereich sauber und gut beleuchtet. Unordnung oder unbeleuchtete Arbeitsbereiche können zu Unfällen führen.
b) Arbeiten Sie mit dem Elektrowerkzeug nicht in explosionsgefährdeter Umgebung, in der sich brennbare Flüssigkeiten, Gase
oder Stäube befinden. Elektrowerkzeuge erzeugen Funken, die den Staub oder die Dämpfe entzünden können.
c) Halten Sie Kinder und andere Personen während der Benutzung des Elektrowerkzeuges fern. Bei Ablenkung können Sie die Kontrolle über das Gerät verlieren.
2) Elektrische Sicherheit
a) Der Anschlussstecker des Elektrowerkzeuges muss in die Steckdose passen. Der Stecker darf in keiner Weise verändert werden. Verwenden Sie keine Adapterstecker gemeinsam mit schutzgeerdeten Elektrowerkzeugen. Unveränderte Stecker und passende Steckdosen verringern das Risiko eines elektrischen Schlages.
b) Vermeiden Sie Körperkontakt mit geerdeten Oberflächen wie von Rohren, Heizungen, Herden und Kühlschränken. Es besteht ein erhöhtes Risiko durch elektrischen Schlag, wenn Ihr Körper geerdet ist.
c) Halten Sie Elektrowerkzeuge von Regen oder Nässe fern. Das Eindringen von Wasser in ein Elek trowerkzeug erhöht das Risiko eines elektrischen Schlages.
d) Zweckentfremden Sie das Kabel nicht, um das Elektrowerkzeug zu tragen, aufzuhängen oder um den Stecker aus der Steck-dose zu ziehen. Halten Sie das Kabel fern von Hitze, Öl, schar-fen Kanten oder sich bewegen-den Geräteteilen. Beschädigte oder verwickelte Kabel erhöhen das Risiko eines elektrischen Schlages.
e) Wenn Sie mit einem Elektrowerkzeug im Freien arbeiten, verwen-
den Sie nur Verlängerungskabel, die auch für den Außenbereich geeignet sind. Die Anwendung eines für den Außenbereich geeigneten Verlängerungskabels verringert das Risiko eines elektrischen Schlages.
f) Wenn der Betrieb des Elektro-werkzeugs in feuchter Umgebung nicht vermeidbar ist, verwenden Sie einen Fehlerstromschutzschalter. Der Einsatz eines Fehlerstromschutzschalters vermindert das Risiko eines elektrischen Schlages.
3) Sicherheit von Personen
a) Seien Sie aufmerksam, achten Sie darauf, was Sie tun, und gehen Sie mit Vernunft an die Arbeit mit einem Elektrowerkzeug. Benutzen Sie kein Elektrowerkzeug, wenn Sie müde sind oder unter Einfluss von Drogen, Alkohol oder Medikamenten stehen. Ein Moment der Unachtsamkeit beim Gebrauch des Elektrowerkzeuges kann zu ernsthaften Verletzungen führen.
b) Tragen Sie persönliche Schutzaus rüstung und immer eine Schutzbrille. Das Tragen persönlicher Schutzausrüstung, wie rutschfeste Sicherheitsschuhe, Schulzhelm oder Gehörschutz verringert das Risiko von Verletzungen.
c) Vermeiden Sie eine unbeabsichtigte Inbetriebnahme. Vergewissern Sie sich, dass das Elektrowerkzeug ausgeschaltet ist, bevor Sie es an die Stromversorgung anschließen, es aufnehmen oder tragen.
Wenn Sie beim Tragen des Elektro- werkzeuges den Finger am Schalter haben oder das Gerät eingeschaltet an
DE AT CH
die Stromversorgung anschließen, kann dies zu Unfällen führen.
d) Entfernen Sie Einstellwerkzeuge oder Schraubenschlüssel, bevor Sie das Elektrowerkzeug einschalten. Ein Werkzeug oder Schlüssel, der sich in einem drehenden Geräteteil befindet, kann zu Verletzungen führen.
e) Vermeiden Sie eine abnormale Körperhaltung. Sorgen Sie für einen sicheren Stand und halten Sie jederzeit das Gleichgewicht. Dadurch können Sie das Elektrowerkzeug in unerwarteten Situationen besser kontrollieren.
f) Tragen Sie geeignete Kleidung. Tragen Sie keine weite Kleidung oder Schmuck. Halten Sie Haare, Kleidung und Handschuhe fern von sich bewegenden Teilen. Lockere Kleidung, Schmuck oder lange Haare können von sich bewegenden Teilen erfasst werden.
g) Wenn Staubabsaug- und -auffangeinrichtungen montiert werden können, vergewissern Sie sich, dass diese angeschlossen sind und richtig verwendet werden. Verwendung einer Staubabsaugung kann Gefährdungen durch Staub verringern.
4) Verwendung und Behandlung des Elektrowerkzeugs
a) Überlasten Sie das Gerät nicht. Verwenden Sie für Ihre Arbeit das dafür bestimmte Elektrowerkzeug. Mit dem passenden Elektrowerkzeug arbeiten Sie besser und sicherer im angegebenen Leistungsbereich.
b) Benutzen Sie kein Elektrowerkzeug, dessen Schalter defekt ist.
Ein Elektrowerkzeug, das sich nicht mehr ein- oder ausschalten lässt, ist gefährlich und muss repariert werden.
c) Ziehen Sie den Stecker aus der Steckdose, bevor Sie Geräteeinstellungen vornehmen, Zubehörteile wechseln oder das Gerät weglegen. Diese Vorsichtsmaßnahme verhindert den unbeabsichtigten Start des Elektrowerkzeuges.
d) Bewahren Sie die unbenutzten Elektrowerkzeuge außerhalb der Reichweite von Kindern auf. Lassen Sie Personen das Gerät nicht benutzen, die mit diesem nicht vertraut sind oder diese Anweisungen nicht gelesen haben. Elektrowerkzeuge sind gefährlich, wenn sie von unerfahrenen Personen benutzt werden.
e) Pflegen Sie Elektrowerkzeuge mit Sorgfalt. Kontrollieren Sie, ob bewegliche Teile einwandfrei funktionieren und nicht klemmen, ob Teile gebrochen oder so beschädigt sind, dass die Funktion des Elektrowerkzeuges beeinträchtigt ist. Lassen Sie beschädigte Teile vor dem Einsatz des Gerätes reparieren. Viele Unfälle haben ihre Ursache in schlecht gewarteten Elektrowerkzeugen.
f) Halten Sie Schneidwerkzeuge scharf und sauber. Sorgfältig gepflegte Schneidwerkzeuge mit scharfen Schneidkanten verklemmen sich weniger und sind leichter zu führen.
g) Verwenden Sie Elektrowerkzeug, Zubehör, Einsatzwerkzeuge usw. entsprechend diesen Anweisungen. Berücksichtigen Sie dabei die Arbeitsbedingungen und die auszuführende Tätigkeit. Der Gebrauch von
Elektrowerkzeugen für andere als die vorgesehenen Anwendungen kann zu gefährlichen Situationen führen.
5) Service
a) Lassen Sie Ihr Elektrowerkzeug nur von qualifiziertem Fachpersonal und nur mit Original-Ersatzteilen reparieren. Damit wird sichergestellt, dass die Sicherheit des Elektrowerkzeuges erhalten bleibt.
Sicherheitshinweise für Heckenscheren
WICHTIG VOR GEBRAUCH SORGFÄLTIG LESEN FÜR IHRE UNTERLAGEN AUFBEWAHREN
Vorbereitung
a) DIESE HECKENSCHERE KANN ERNSTHAFTE VERLETZUNGEN VERURSACHEN! Lesen Sie sorgfältig die Anweisungen zum korrekten Umgang, zur Vorbereitung, zur Instandhaltung, zum Starten und Abstellen der Heckenschere. Machen Sie sich mit allen Stellteilen und der sachgerechten Benutzung der Heckenschere vertraut.
b) Kinder dürfen die Heckenschere niemals benutzen.
c) Vorsicht vor oberirdischen Stromleitungen.
d) Der Gebrauch der Heckenschere ist zu vermeiden, wenn sich Personen, vor allem Kinder, in der Nähe befinden.
e) Tragen Sie geeignete Kleidung! Tragen Sie keine weite Kleidung oder Schmuck, welcher von sich bewegen- den Teilen erfasst werden kann. Es wird empfohlen, feste Handschuhe, rutschfeste Schuhe und Schutzbrille zu tragen.
f) Berührt die Schneideinrichtung einen Fremdkörper oder sollten sich die Betriebsgeräusche verstärken oder die Heckenschere ungewöhnlich stark vibrieren, stellen Sie den Motor ab und lassen Sie die Heckenschere zum Stillstand kommen. Ziehen Sie den Netzstecker und ergreifen Sie folgende Maßnahmen:
- auf Schäden überprüfen;
- auf lose Teile überprüfen und alle losen Teile befestigen;
- beschädigte Teile gegen gleichwertige Teile austauschen oder reparieren lassen.
g) Tragen Sie einen Gehörschutz.
h) Tragen Sie einen Augenschutz.
i) Um das Gerät im Notfall auszuschalten, lassen Sie den Ein-/Ausschalter los.
Betrieb
a) Schalten Sie die Heckenschere aus und ziehen Sie den Netzstecker vor:
- Reinigung oder Beseitigung einer Blockierung;
- Überprüfung, Instandhaltung oder Arbeiten an der Heckenschere;
- Einstellung der Arbeitsposition der Schneideeinrichtung;
- Wenn die Heckenschere unbeaufsichtigt bleibt.
b) Stellen Sie immer sicher, dass sich die Heckenschere ordnungsgemäß in einer der vorgegebenen Arbeitspositionen befindet, bevor der Motor gestartet wird.
c) Während des Betriebes der Heckenschere ist immer sicherzustellen, dass ein sicherer Stand eingenommen wird.
d) Benutzen Sie die Heckenschere nicht mit einer defekten oder stark abgenutzten Schneideinrichtung.
DE AT CH
e) Um eine Brandgefahr zu vermindern, achten Sie darauf, dass der Motor frei von Ablagerungen, Laub oder austretendem Schmiermittel ist.
f) Stellen Sie immer sicher, dass alle Griffe und Sicherheitseinrichtungen bei Gebrauch der Heckenschere angebaut sind. Versuchen Sie niemals, eine unvollständige Heckenschere oder eine mit nicht zulässigem Umbau zu benutzen.
g) Benutzen Sie immer beide Hände, wenn die Heckenschere mit zwei Griffen ausgerüstet ist.
h) Machen Sie sich stets vertraut mit Ihrer Umgebung und achten Sie auf mögliche Gefahren, die Sie wegen der Geräusche der Heckenschere nicht hören können.
Wartung und Aufbewahrung
a) Wenn die Heckenschere zwecks Wartung, Inspektion oder Lagerung stillgesetzt wird, schalten Sie den Motor aus, ziehen Sie den Netzstecker und vergewissern Sie sich, dass alle rotierenden Teile zum Stillstand gekommen sind. Lassen Sie die Maschine abkühlen, bevor Sie diese überprüfen, einstellen usw.
b) Beim Transportieren oder bei der Lagerung der Heckenschere ist die Schneideinrichtung immer mit dem Schutz für die Schneideinrichtung abzudecken.
Zusätzliche Sicherheitshinweise
- Schließen Sie das Gerät nach Möglichkeit nur an eine Steckdose mit Fehlerstrom-Schutzeinrichtung (RCD) mit einem Auslösestrom von nicht mehr als 30 mA an.
- Wenn ein Ersatz der Anschlussleitung erforderlich ist, dann ist dies vom Hersteller oder seinem Vertreter auszuführen, um Sicherheitsgefährdungen zu vermeiden.
- Halten Sie das Elektrowerkzeug nur an den isolierten Grifflächen, da das Schneidmesser in Berührung mit verborgenen Stromleitungen oder dem eigenen Netzkabel kommen kann. Der Kontakt des Schneidmessers mit einer spannungsführenden Leitung kann metallene Geräteteile unter Spannung setzen und zu einem elektrischen Schlag führen.
- Inspizieren Sie die zu schneidende Fläche sorgfältig und beseitigen Sie alle Drähte oder sonstigen Fremdkörper.
- Kontrollieren Sie das Gerät vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie nach Fallenlassen das Gerät auf signifikante Schäden oder Defekte.
- Halten Sie das Kabel vom Schneidbereich fern. Während des Arbeitsvorgangs kann das Kabel im Gebüsch verdeckt sein und versehentlich durchtrennt werden.
- Halten Sie alle Körperteile vom Schneidmesser fern. Versuchen Sie nicht, bei laufendem Messer Schnittgut zu entfernen oder zu schneidendes Material festzuhalten. Entfernen Sie eingeklemmtes Schnittgut nur bei ausgeschaltetem Gerät. Ziehen Sie zusätzlich den Stecker aus der Steckdose. Ein Moment der Unachtsamkeit bei Benutzung der Heckenschere kann zu schweren Verletzungen führen.
- Tragen Sie die Heckenschere am Griff bei stillstehendem Messer. Bei Transport oder Aufbewahrung der Heckenschere stets die
Schutzabdeckung aufziehen.
Sorgfältiger Umgang mit dem Gerät verringert die Verletzungsgefahr durch das Messer.
Montage der Langstiel-Heckenschere
Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.
Verwenden Sie nur Originalteile.
- Packen Sie das Gerät aus und kontrollieren Sie, ob es vollständig ist.
Montage des mittleren Rohrschaftes (9) (optional):
Die Langstiel-Heckenschere kann wahlweise mit oder ohne den mittleren Rohrschaft (9) verwendet werden.
- Entfernen Sie die Abdeckkappe (23) am mittleren Rohrschaft (9).
Lösen Sie den Drehstern (11). Schieben Sie den mittleren Rohrschaft (9) auf den Rohrschaft am Gerätegehäuse (12) mit einer leichten Drehbewegung auf. Der Sicherungsknopf (10) rastet dabei ein. Fixieren Sie die beiden Rohrelemente mit dem Drehstern (11).
Verschrauben Sie den Drehstern (11) lediglich handfest! Die Nutzung maximaler Handkraft beschädigt den Rohrschaft.
Montage des vorderen Rohrschaftes (6):
- Entfernen Sie die Abdeckkappe (23) am vorderen Rohrschaft (6). Lösen Sie den Drehstern (8/11). Schieben Sie den vorderen Rohrschaft (6) wahlweise auf den mittleren Rohrschaft (9) oder den Rohrschaft am Gerätegehäuse (12) mit einer leichten Drehbewegung auf. Der Sicherungsknopf (7) rastet dabei ein. Fixieren Sie die beiden Rohrelemente mit dem Drehstern (8/11).
Verschrauben Sie den Drehstern (8/11) lediglich handfest! Die Nutzung maximaler Handkraft beschädigt den Rohrschaft.
- Setzen Sie den Rundgriff (13) auf den Rohrschaft am Gerätegehäuse (12) auf. Klappen Sie den Gegenhalter (24) des Rundgriffes an und verschrauben Sie ihn zusammen mit der Beilagescheibe (25) mit dem Drehstern (26).
Die Demontage erfolgt in umgekehrter Reihenfolge.
Inbetriebnahme
Tragen Sie beim Arbeiten mit dem Gerät geeignete Kleidung, Handschuhe, Augen-, Kopf- und Gehörschutz und schnitt-feste Arbeitsschuhe.
Vergewissern Sie sich vor jeder Benutzung, dass das Gerät funktionstüchtig ist. Der Ein-/Ausschalter und der Sicherheitsschalter dürfen nicht arre- tiert werden. Sie müssen nach
Loslassen des Schalters den Motor ausschalten. Sollte ein Schalter beschädigt sein, darf mit dem Gerät nicht mehr gearbeitet werden. Achten Sie darauf, dass die Netzspannung mit dem Typenschild am Gerät übereinstimmt. Es besteht die Gefahr von Personen- und Sachschäden.
Beachten Sie den Lärmschutz und örtliche Vorschriften. Die Benutzung des Gerätes kann an bestimmten Tagen (z. B. Sonn- und Feiertagen), während bestimmter Tageszeiten (Mittagszeiten, Nachtruhe) oder in besonderen Gebieten (z. B. Kurorten, Kliniken etc.) eingeschränkt oder verboten sein.
Ausschwenken des Messerbalkens
- Halten Sie den Messerbalken (1) am Handgriff (5) zur Verstellung des Messerbalkens.
- Entriegeln Sie den Sicherungshebel (3) und halten Sie diesen gedrückt.
- Durch gleichzeitigen Druck auf den Rasthebel (4) lösen Sie die Fixierung des Messerbalkens (1).
- Jetzt können Sie den Messerbalken (1) ausschwenken. Nutzen Sie die Raststufen und lassen Sie den Rasthebel (4) dort eingreifen. Es sind 9 Raststufen möglich.
- Lassen Sie anschließend den Sicherungshebel (3) wieder los und achten Sie darauf, dass er wieder in seine Ausgangsposition zurückschnappt.
Schultergurt befestigen
Warnung! Tragen Sie den Gurt niemals diagonal über Schulter und Brust, sondern nur auf einer Schulter, dadurch können Sie in Gefahr das Gerät schnell vom Körper entfernen.
Legen Sie den Schultergurt über eine Schulter. Befestigen Sie den Karabinerhaken des Schultergurtes (19) an der Trageöse (20) am Rohrschaft des Gerätes. Wählen Sie die Gurtlänge so, dass sich der Karabinerhaken des Schultergurtes etwa auf Höhe Ihrer Hüfte befindet.
Trageöse verschieben
Sie können die Trageöse (20) verschieben, um das Gewicht des Gerätes besser zu verteilen.
Gegebenenfalls müssen Sie hierfür den Softgriff (27) verschieben, durch Drehen und Schieben.
- Lösen Sie die Schraube (28) mit einem Innensechskantschlüssel (4 mm).
- Ziehen Sie die Schraube (28) wieder leicht an.
- Legen Sie den Schultergurt um und befestigen Sie das Gerät am Schultergurt (siehe „Schultergurt befestigen“).
- Verschieben Sie die Trageöse (20) so, dass das Gewicht des Gerätes ausgeglichen verteilt ist.
- Legen Sie das Gerät ab und ziehen Sie die Schrauben (28) an.
Messerschutz entfernen
Drücken Sie den Messerschutz (21) an der mit „Parkside“ gekennzeichneten Stelle zusammen und entfernen Sie diesen.
Ein- und Ausschalten
Achten Sie auf einen sicheren Stand und halten Sie das Gerät mit beiden Händen und mit Abstand vom eigenen Körper gut fest. Achten Sie vor dem Einschalten darauf, dass das Gerät keine Gegenstände berührt.
- Formen Sie aus dem Ende des Verlängerungskabels eine Schlaufe und hängen Sie diese in die Zugentlastung (18) am Ende des Gerätegehäuses ein.
Die korrekte Nutzung der Zugentlastung finden Sie auf Bild H.
- Schließen Sie das Gerät an die Netzspannung an.
- Zum Einschalten halten Sie den Sicherheitsschalter (15) gedrückt und drücken gleichzeitig den Ein-/Ausschalter (16). Die Heckenschere läuft mit höchster Geschwindigkeit. Sie können den Sicherheitsschalter (15) wieder loslassen.
- Zum Ausschalten lassen Sie den Ein-/Ausschalter (16) wieder los.
Arbeiten mit der Langstiel-Heckenschere
Achten Sie beim Schneiden darauf, keine Gegenstände, wie z. B. Drahtzäune oder Pflanzenstützen, zu berühren. Dies kann zu Schäden am Messerbalken führen.
- Um Augenverletzungen zu vermeiden, tragen Sie beim Arbeiten mit der Heckenschere die mitgelieferte Schutzbrille (22).
- Halten Sie das Gerät immer mit beiden Händen gut fest, mit einer Hand am hinteren Handgriff und mit der anderen Hand am vorderen Rundgriff (13). Daumen und Finger müssen die Handgriffe fest umschließen.
- Überprüfen Sie den Schultergurt (19) auf eine angenehme Position, die Ihnen das Halten der Heckenschere erleichtert.
- Schalten Sie bei Blockierung der Messer durch feste Gegenstände das Gerät sofort aus, ziehen Sie den Netzstecker und entfernen dann den Gegenstand.
- Arbeiten Sie stets von der Steckdose weggehend. Legen Sie deshalb vor Arbeitsbeginn die Schneidrichtung fest. Achten Sie darauf, dass das Verlängerungskabel vom Arbeitsbereich fern bleibt. Legen Sie das Kabel nie über die Hecke, wo es leicht von den Messern erfasst werden kann.
- Vermeiden Sie die Überbeanspruchung des Gerätes während der Arbeit.
Ziehen Sie sofort den Netzstecker, wenn das Kabel beschädigt, verwickelt oder durchtrennt ist. Es besteht Verletzungsgefahr durch Stromschlag!
Gerät ablegen
- Legen Sie das Gerät mit dem Motorgehäuse zuerst auf dem Boden auf.
- Der Messerbalken (1) ist ohne Druck gegen den Boden abzulegen.
- Üben Sie grundsätzlich keinen statischen Druck auf den Messerbalken (1) aus.
Ausleger schwenken
Achtung!
Das Getriebegehäuse (2) wird während des Betriebes heiß. Es besteht Verbrennungsgefahr. Berühren Sie nicht das Getriebegehäuse (2) und die Verbindungsstelle zum vorderen Rohrschaft (6).
- Entsichern Sie die Rasterhalterung durch Vorschieben des Sicherungsschiebers (14).
- Jetzt können Sie den Rohrschaft wahlweise um 45° / 90° nach rechts oder links drehen (siehe Skala am Gerät).
- Der Sicherungsschieber (14) muss wieder einrasten, bevor Sie das Gerät sicher verwenden können.
Schnitttechniken
- Schneiden Sie dicke Äste zuvor mit einer Astschere heraus.
- Der doppelseitige Messerbalken ermöglicht den Schnitt in beiden Richtungen oder durch Pendelbewegungen von einer Seite zur anderen.
- Bewegen Sie beim senkrechten Schnitt die Heckenschere gleichmäßig vorwärts oder bogenförmig auf und ab.
- Bewegen Sie beim waagrechten Schnitt die Heckenschere sichelförmig zum Rand der Hecke, damit abgeschnittene Zweige zu Boden fallen.
- Um lange gerade Linien zu erhalten, empfiehlt es sich Schnüre zu spannen.
Anwendungsbeispiele:
Beachten Sie für die Anwendungsbeispiele die Bilder auf der hinteren Ausklappseite.
vertikaler Schnitt
vertikaler Schnitt mit geschwenktem Sicherheitsmesserbalken
horizontaler Schnitt über Kopf
horizontaler Schnitt auf Bodenhöhe
horizontaler Schnitt auf Hüfthöhe
Schnitthecken schneiden:
Es empfiehlt sich, Hecken in trapezähnlicher Form zu schneiden, um ein Verkahlen der unteren Äste zu verhindern. Dies entspricht dem natürlichen Pflanzenwachstum und lässt Hecken optimal gedeihen. Beim Schnitt werden nur die neuen Jahrestriebe reduziert, so bildet sich eine dichte Verzweigung und ein guter Sichtschutz aus.
- Schneiden Sie zuerst die Seiten einer Hecke. Bewegen Sie dazu die Heckenschere mit der Wachstumsrichtung von unten nach oben. Wenn Sie von oben nach unten schneiden, bewegen sich dünnere Äste nach außen, wodurch dünne Stellen oder Löcher entstehen können.
- Schneiden Sie dann die Oberkante je nach Geschmack gerade, dachförmig oder rund.
- Trimmen Sie schon junge Pflanzen auf die gewünschte Form hin. Der Haupt-trieb sollte unbeschädigt bleiben, bis die Hecke die geplante Höhe erreicht hat. Alle anderen Triebe werden auf die Hälfte gekappt.
Frei wachsende Hecken pflegen:
Frei wachsende Hecken bekommen zwar keinen Formschnitt, müssen aber regelmäßig gepflegt werden, damit die Hecke nicht zu hoch wird.
Sicheres Arbeiten
- Benutzen Sie das Gerät nicht auf einer Leiter stehend oder auf einem unsicheren Standplatz.
- Lassen Sie sich nicht zu einem unüberlegten Schnitt verleiten. Das könnte Sie selbst und andere gefährden.
- Kinder müssen beaufsichtigt werden, um sicherzustellen, dass sie nicht mit dem Gerät spielen.
- Wechseln Sie regelmäßig Ihre Arbeitsposition. Eine längere Benutzung des Gerätes kann zu vibrationsbedingten Durchblutungsstörungen der Hände führen (Weißfingerkrankheit). Sie können die Benutzungsdauer jedoch durch geeignete Handschuhe oder regelmäßige Pausen verlängern. Achten Sie darauf, dass die persönliche Veranlagung zu schlechter Durchblutung, niedrige Außentemperaturen oder große Greifkräfte beim Arbeiten die Benutzungsdauer verringern.
Wartung und Reinigung
Lassen Sie Instandsetzungsarbeiten und Wartungsarbeiten, die nicht in dieser Betriebsanleitung beschrieben sind, von unserem Service-Center durchführen. Verwenden Sie nur Originalteile.
Ziehen Sie vor allen Arbeiten an dem Gerät den Netzstecker.
Tragen Sie beim Hantieren mit den Messern Handschuhe.
Führen Sie folgende Wartungs- und Reinigungsarbeiten regelmäßig durch. Dadurch ist eine lange und zuverlässige Nutzung gewährleistet.
- Kontrollieren Sie die Heckenschere vor jedem Gebrauch auf offensichtliche Mängel wie lose, abgenutzte oder beschädigte Teile. Prüfen Sie den festen Sitz der Schrauben im Messerbalken.
- Schneiden Sie nicht mit stumpfen oder abgenutzten Messern, da Sie sonst Motor und Getriebe Ihres Gerätes überlasten.
- Überprüfen Sie Abdeckungen und Schutzeinrichtungen auf Beschädigungen und korrekten Sitz. Tauschen Sie diese gegebenenfalls aus.
- Halten Sie Lüftungsschlitze und Motorgehäuse des Gerätes sauber. Verwenden Sie dazu ein feuchtes Tuch oder eine Bürste. Das Gerät darf weder mit Wasser abgespritzt werden noch in Wasser gelegt werden.
- Verwenden Sie keine Reinigungs- bzw. Lösungsmittel. Sie könnten das Gerät damit irreparabel beschädigen. Chemische Substanzen können die Kunststoffteile des Gerätes angreifen.
- Halten Sie das Gerät stets sauber. Nach jeder Benutzung des Gerätes
müssen Sie
- das Messer reinigen (mit öligem Lappen);
- den Messerbalken einölen mit Ölkännchen oder Spray.
• Das Getriebe ist wartungsfrei.
- Bewahren Sie das Gerät im mitgelieferten Messerschutz trocken und außerhalb der Reichweite von Kindern auf. Lagern Sie das Gerät liegend oder gegen Umfallen gesichert.
- Sie können das Gerät zur Lagerung am Handgriff zur Verstellung des Messerbalkens (5) aufhängen.
G Wandhalterung
Mit der Schlüssellochbohrung (29) an der Unterseite des Gerätes können Sie den Motorteil an der Wand aufhängen.
- Bringen Sie eine Schraube mit Hilfe von Dübeln an der Wunschposition einer Wand an.
- Der Schraubenkopf kann einen Durchmesser von 7 - 10 mm haben.
- Lassen Sie den Schraubenkopf mit ca. 10 mm Abstand zur Wand hervorstehen.
- Sie können das Gerät mit der Öffnung an der Unterseite an die Schraube ansetzen und das Gerät auf Anschlag nach unten ziehen.
Achten Sie beim Bohren darauf, keine Versorgungsleitungen zu beschädigen. Verwenden Sie geeignete Suchgeräte, um diese aufzuspüren oder nehmen Sie einen Installationsplan zu Hilfe. Kontakt mit Elektroleitungen kann zu elektrischem Schlag und Feuer, Kontakt einer Gasleitung zur Explosion führen. Beschädigung einer Wasserleitung kann zu Sachbeschädigung und elektrischem Schlag führen.
A Transport
Transportieren Sie Ihr Gerät nie, solange das Gerät läuft! Verletzungsgefahr!
- Benutzen Sie beim Transportieren immer den Messerschutz (21).
- Tragen Sie das Gerät mit zwei Händen, jeweils mit einer Hand am hinteren Handgriff und mit der anderen Hand am vorderen Rundgriff (13).
Entsorgung/ Umweltschutz
Führen Sie Gerät, Zubehör und Verpackung einer umweltgerechten Wiederverwertung zu.
Elektrogeräte gehören nicht in den Hausmüll.
Geben Sie das Gerät an einer Verwertungsstelle ab. Die verwendeten Kunststoff- und Metallteile können sortenrein getrennt werden und so einer Wiederverwertung zugeführt werden. Fragen Sie hierzu unser Service-Center.
Garantie
Sehr geehrte Kundin, sehr geehrter Kunde, Sie erhalten auf dieses Gerät 3 Jahre Garantie ab Kaufdatum.
Für die Schutzbrille erhalten Sie 2 Jahre Garantie ab Kaufdatum.
Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt.
Tritt innerhalb von drei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist.
Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.
Garantiezeit und gesetzliche Mängelansprüche
Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
Garantieumfang
Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können (z. B. Messerbalken) oder für Beschädigungen an zerbrechlichen Teilen (z. B. Schalter).
Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.
Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:
- Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 354721_2010) als Nachweis für den Kauf bereit.
• Die Artikelnummer entnehmen Sie bitte dem Typenschild.
- Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.
- Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte
DE AT CH
Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.
Reparatur-Service
Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.
Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.
Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.
Unfrei, per Sperrgut, Express oder mit sonstiger Sonderfracht eingeschickte Geräte werden nicht angenommen.
Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.
Service-Center
DF Service Deutschland
Tel.: 0800 54 35 111
E-Mail: grizzly@lidl.de
IAN 354721_2010
AT Service Österreich
tel.: 0820 201 222
(0,15 EUR/Min.)
E-Mail: grizzly@lidl.at
IAN 354721_2010
CH Service Schweiz
Tel.: 0842 665566
(0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: grizzly@lidl.ch
IAN 354721_2010
Importeur
Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
DEUTSCHLAND
www.grizzlytools-service.eu
Ersatzteile/Zubehör
Ersatzteile und Zubehör erhalten Sie unter www.grizzlytools-service.eu
Sollten Sie Probleme mit dem Bestellvorgang haben, verwenden Sie bitte das Kontakt-formular. Bei weiteren Fragen wenden Sie sich an das „Service-Center“ (siehe Seite 20).
| Pos. | Explosionszeichnung | Bezeichnung | Bestell-Nr. |
| 1 | Rundgriff mit Drehstern | 91102876 | |
| 2 | Schultergurt | 72400021 | |
| 43,44 | Kohlebürstensatz | 91102871 |
Fehlersuche
| Problem Mögliche Ursache Fehlerbehebung | ||
| Gerät startet nicht | Netzspannung fehlt | Steckdose, Netzkabel, Leitung, Netzstecker und Sicherung prüfen, ggf. Reparatur durch Elektrofachmann |
| Ein-/Ausschalter (16) defekt | Reparatur durch Service-Center | |
| Kohlebürsten abgenutzt | ||
| Motor defekt | ||
| Gerät arbeitet mit Unterbrechungen | Netzkabel beschädigt | Netzkabel überprüfen, ggf. Wechsel durch unser Service-Center |
| Interner Wackelkontakt | Reparatur durch Service-Center | |
| Ein-/Ausschalter (16) defekt | ||
| Messer werden heiß | Messerbalken (1) stumpf | Messerbalken (1) schleifen oder aus-tauschen (Service-Center) |
| Messerbalken (1) hat Schar-ten | Messerbalken (1) überprüfen oder aus-tauschen (Service-Center) | |
| Zu viel Reibung wegen fehlender Schmierung | Messerbalken (1) ölen | |
Content
Introduction ......22
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Germany
www.grizzlytools-service.eu
Sommaire
Introduction ......38
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Allemagne
www.grizzlytools-service.eu
Inhoud
Inleiding ....58
Gebruik 59
Technische gegevens ....60
21 Beschermingskoker
22 Veiligheidsbril
23 Afdekkap
24 Tegenhouder
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Duitsland
www.grizzlytools-service.eu
PL
Spis treści
Wstep 76
Przeznaczenie....77
Opis ogólny 77
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20 DE-63762 Großostheim NIEMCY www.grizzlytools-service.eu
CZ
Obsah
Úvod....94
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Německo
www.grizzlytools-service.eu
Obsah
Úvod....111
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Nemecko
www.grizzlytools-service.eu
Indhold
Introduktion......128
Anvendelse....129
Generel beskrivelse ......129
Leveringsomfang 129
Oversigt....129
Die korrekte Nutzung der Zugentlastung finden Sie auf Bild H.
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Tyskland
www.grizzlytools-service.eu
Reservedele
Reservedele og tilbehør kan bestilles på www.grizzlytools-service.eu
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Alemania
www.grizzlytools-service.eu
| DE CHAT | Original-EG-Konformitätserklärung | |
| Hiermit bestätigen wir, dass die Langstiel-Heckenschere Modell PHSL 900 A3 Seriennummer 000001 - 152040 folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht: | ||
| 2006/42/EG • 2014/30/EU • 2000/14/EG • 2011/65/EU* | ||
| Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet: | ||
| EN ISO 10517:2019 • EN 60745-1:2009/A11:2010 EN 55014-1:2017 • EN 55014-2:2015 EN IEC 61000-3-2:2019 • EN 61000-3-3:2013/A1:2019 • EN IEC 63000:2018 DIN EN 166:2001 | ||
| Zusätzlich wird entsprechend der Geräuschemissionsrichtlinie 2000/14/EC bestätigt: Schallleistungspegel: Garantiert: 100 dB(A); Gemessen: 98,3 dB(A) Angewendetes Konformitätsbewertungsverfahren entsprechend Anh. V /2000/14/EC | ||
| Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller: | ||
 | Grizzly Tools GmbH & Co. KG Stockstädter Straße 20 63762 Großostheim Germany 25.05.2021 |  Christian Frank Dokumentationsbevollmächtigter |
* Der oben beschriebene Gegenstand der Erklärung erfüllt die Vorschriften der Richtlinie 2011/65/EU des Europäischen Parlaments und des Rates vom 8. Juni 2011 zur Beschränkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten.
Stockstädter Straße 20
DE-63762 Großostheim
GERMANY
Stand der Informationen · Last Information Update ·
Originalbetriebsanleitung
FR BE
Lunettes de protection
Klappen Sie vor dem Lesen die Seite mit den Abbildungen aus und machen Sie sich anschließend mit allen Funktionen des Gerätes vertraut.
GB IE
Technische Daten......4
Sicherheitshinweise......4
Symbole auf dem Gerät 4
Sicherheitshinweise für Schutzbrillen....4
Transport 5
Reinigung und Desinfektion......5
Wartung und Aufbewahrung der Schutzbrille ....5
Entsorgung/Umweltschutz......5
Garantie ....5
Reparatur-Service ......6
EU-Konformitätserklärung......47
Einleitung
Herzlichen Glückwunsch zum Kauf Ihres neuen Gerätes. Sie haben sich damit für ein hochwertiges Produkt entschieden. Dieses Gerät wurde während der Produktion auf Qualität geprüft und einer Endkontrolle unterzogen. Die Funktionsfähigkeit Ihres Gerätes ist somit sichergestellt.
Die Betriebsanleitung ist Bestandteil dieses Produkts. Sie enthält wichtige Hinweise für Sicherheit, Gebrauch und Entsorgung. Machen Sie sich vor der Benutzung des Produkts mit allen Bedien- und Sicherheitshinweisen vertraut. Benutzen Sie das Produkt nur wie beschrieben und für die angegebenen Einsatzbereiche. Bewahren Sie die Betriebsanleitung gut auf und händigen Sie alle Unterlagen bei Weitergabe des Produkts an Dritte mit aus.
Bestimmungsgemäße Verwendung
Dieses Produkt ist zur Verwendung als Schutzbrille im Zusammenhang mit dem Schneiden und Trimmen von Hecken, Büschen und Ziersträuchern im häuslichen Bereich bestimmt. Jede andere Verwendung, die in dieser Betriebsanleitung nicht ausdrücklich zugelassen wird, kann zu Schäden an der Schutzbrille führen und eine ernsthafte Gefahr für den Benutzer darstellen.
Optische Klasse:
1 Schutzbrille ist geeignet für Arbeiten mit sehr hohen Anforderungen an die Sehleistung (Maximale Dioptrien-abweichung +/- 0,06)
Die Kennzeichnung der optischen Klasse auf Ihrer Schutzbrille definiert für welche Dauer die Schutzbrille verwendet werden sollte und legt die maximale Dioptrien-abweichung fest.
Bei dieser Schutzbrille handelt es sich um ein Modell der optischen Klasse 1. Sie ist deshalb für die Verwendung über lange Zeiträume geeignet.
Schutzklasse:
S Erhöhte Festigkeit (Falltest mit einer 43g-Stahlkugel von 1m Höhe mit 5,1m/s)
Die mechanische Festigkeit dieser Schutzbrille wurde mittels eines Beschusstests mit einer Stahlkugel überprüft und mit der Schutzklasse „S“ für erhöhte Festigkeit ausgezeichnet.
Technische Daten
Schutzbrille ......SG0031
Material.....Polycarbonat (PC)
Optische Klasse 1
Schutzklasse....S
Seitenabschirmung ....Ja
Farbe......Klar - ungetönt
Materialstärke im Zentrum 2,0 mm
Produktlebensdauer ..... .max. zwei Jahre
Betriebsbedingungen
......-5 bis +55 °C, 40 - 80 % rF
Lagerbedingungen
......5 bis +35 °C, 40 - 70 % rF
Sicherheitshinweise
Symbole und Aufschriften auf dem Gerät
Fabrik/Hersteller
Herstelldatum
GY 1 S CE + GY 166 S CE
GY = Herstellerkürzel
1 = optische Klasse
166 = Nummer der Norm (siehe EG-Konformitätserklärung)
S = Schutzklasse (Erhöhte Festigkeit)
CE = CE-Kennzeichnung
Sicherheitshinweise für Schutzbrillen
• Die Gläser und Gestelle dieser Schutzbrille sind nicht unzerbrechlich.
- Verwenden Sie diese Schutzbrille ausschließlich zum Schutz der Augen vor gemäßigten Stößen, sowie fliegenden Partikeln
- Gehen Sie vorsichtig mit dem Produkt um. Stöße, Schläge oder sogar das Herunterfallen aus geringer Höhe können das Produkt beschädigen.
- Prüfen Sie die Schutzbrille regelmäßig auf Beschädigungen. Beläge und Kratzer auf den Gläsern schränken das Sehvermögen ein und gewährleisten somit keinen kompletten Schutz mehr.
- Keine Teile dieser Brille sind ersetzbar oder austauschbar. Wenn ein Teil der Brille als unbrauchbar befunden wird, sollte das gesamte Produkt entsorgt werden.
• Die Sichtscheiben der optischen Klasse 3 sind nicht für langzeitigen Gebrauch bestimmt.
- Unter Umständen können Personen mit extrem empfindlicher Haut unter Allergien leiden, die durch das Material hervorgerufen wird, das mit der Haut in Berührung kommt. Sollte dies der Fall sein, legen Sie die Brille sofort ab und holen sich ärztliche Hilfe
- Eine Schutzbrille die über Korrekturbrillen getragen wird, kann durch das Übertragen von Stößen eine Gefährdung darstellen.
- Klare Brillen bieten keinen Schutz vor Blendung durch die Sonne.
- Diese Schutzbrille schützt nicht vor: hoher Schlagkraft / Laserstrahlung / infektiöse Materie/ Sprengmittel / geschmolzenes Metall/ chemische Spritzer/ Schweißstrahlung u. ä. Sollte eine dieser Gefahren zutreffen, müssen zusätzliche geeignete Schutzeinrichtungen eingesetzt werden
- Wenn S, F, B und A Symbole auf Gläsern und Rahmen nicht die gleichen sind, muss das niedrigere der Symbole als Faktor für den gesamten Augenschutz übernommen werden.
Der Buchstabe T sofort nach dem Festigkeitssymbol erlaubt den Einsatz bei energiereichen Partikeln mit extrem hohen Temperaturen. Wenn die T-Bezeichnung fehlt, wird Umgebungstemperatur vorausgesetzt.
Transport
Der Augenschutz sollte in der Originalverpackung oder einer geeigneten Schutzhülle transportiert werden.
Reinigung und Desinfektion
- die Schutzbrille muss mit einer milden Seife und lauwarmen Wasser gereinigt werden.
- Trocknen Sie die Schutzbrille mit einem sauberen Baumwolltuch ab.
- Nicht in der Nähe von Wärmequellen trocknen lassen.
- dezinfizieren Sie die Schutzbrille regelmäßig, verwenden Sie jedoch keine Lösungsmittel.
Wartung und Aufbewahrung der Schutzbrille
Wenn die Schutzbrille zerkratzt oder beschädigt sein sollte, ersetzen Sie den gesamten Artikel. Wir empfehlen diese Schutzbrille in einer entsprechenden Schutzhülle aufzubewahren, wenn sie nicht benutzt wird.
Bewahren Sie es an einem trockenen und gut belüfteten Ort außerhalb der Reichweite von Sonneneinstrahlung, Chemikalien und Reinigungsmitteln auf.
Entsorgung/ Umweltschutz
Führen Sie Gerät- und Verpackung einer umweltgerechten Wiederverwertung zu.
Garantie
Sehr geehrte Kundin, sehr geehrter Kunde, Für die Schutzbrille erhalten Sie 2 Jahre Garantie ab Kaufdatum.
Im Falle von Mängeln dieses Produkts stehen Ihnen gegen den Verkäufer des Produkts gesetzliche Rechte zu. Diese gesetzlichen Rechte werden durch unsere im Folgenden dargestellte Garantie nicht eingeschränkt.
Garantiebedingungen
Die Garantiefrist beginnt mit dem Kaufdatum. Bitte bewahren Sie den Original-Kassenbon gut auf. Diese Unterlage wird als Nachweis für den Kauf benötigt. Tritt innerhalb von zwei Jahren ab dem Kaufdatum dieses Produkts ein Material- oder Fabrikationsfehler auf, wird das Produkt von uns – nach unserer Wahl – für Sie kostenlos repariert oder ersetzt. Diese Garantieleistung setzt voraus, dass innerhalb der Drei-Jahres-Frist das defekte Gerät und der Kaufbeleg (Kassenbon) vorgelegt und schriftlich kurz beschrieben wird, worin der Mangel besteht und wann er aufgetreten ist. Wenn der Defekt von unserer Garantie ge- deckt ist, erhalten Sie das reparierte oder ein neues Produkt zurück. Mit Reparatur oder Austausch des Produkts beginnt kein neuer Garantiezeitraum.
Garantiezeit und gesetzliche Mängelansprüche
Die Garantiezeit wird durch die Gewährleistung nicht verlängert. Dies gilt auch für ersetzte und reparierte Teile. Eventuell
DE AT CH
schon beim Kauf vorhandene Schäden und Mängel müssen sofort nach dem Auspacken gemeldet werden. Nach Ablauf der Garantiezeit anfallende Reparaturen sind kostenpflichtig.
Garantieumfang
Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.
Die Garantieleistung gilt für Material- oder Fabrikationsfehler. Diese Garantie erstreckt sich nicht auf Produkteile, die normaler Abnutzung ausgesetzt sind und daher als Verschleißteile angesehen werden können. Diese Garantie verfällt, wenn das Produkt beschädigt, nicht sachgemäß benutzt oder nicht gewartet wurde. Für eine sachgemäße Benutzung des Produkts sind alle in der Betriebsanleitung aufgeführten Anweisungen genau einzuhalten. Verwendungszwecke und Handlungen, von denen in der Betriebsanleitung abgeraten oder vor denen gewarnt wird, sind unbedingt zu vermeiden.
Das Produkt ist lediglich für den privaten und nicht für den gewerblichen Gebrauch bestimmt. Bei missbräuchlicher und unsachgemäßer Behandlung, Gewaltanwendung und bei Eingriffen, die nicht von unserer autorisierten Service-Niederlassung vorgenommen wurden, erlischt die Garantie.
Abwicklung im Garantiefall
Um eine schnelle Bearbeitung Ihres Anliegens zu gewährleisten, folgen Sie bitte den folgenden Hinweisen:
- Bitte halten Sie für alle Anfragen den Kassenbon und die Identifikationsnummer (IAN 354721_2010) als Nachweis für den Kauf bereit.
• Die Artikelnummer entnehmen Sie bitte dem Typenschild.
- Sollten Funktionsfehler oder sonstige Mängel auftreten, kontaktieren Sie zunächst die nachfolgend benannte Serviceabteilung telefonisch oder per E-Mail. Sie erhalten dann weitere Informationen über die Abwicklung Ihrer Reklamation.
- Ein als defekt erfasstes Produkt können Sie, nach Rücksprache mit unserem Kundenservice, unter Beifügung des Kaufbelegs (Kassenbons) und der Angabe, worin der Mangel besteht und wann er aufgetreten ist, für Sie portofrei an die Ihnen mitgeteilte Service-Anschrift übersenden. Um Annahmeprobleme und Zusatzkosten zu vermeiden, benutzen Sie unbedingt nur die Adresse, die Ihnen mitgeteilt wird. Stellen Sie sicher, dass der Versand nicht unfrei, per Sperrgut, Express oder sonstiger Sonderfracht erfolgt. Senden Sie das Gerät bitte inkl. aller beim Kauf mitgelieferten Zubehörteile ein und sorgen Sie für eine ausreichend sichere Transportverpackung.
Reparatur-Service
Sie können Reparaturen, die nicht der Garantie unterliegen, gegen Berechnung von unserer Service-Niederlassung durchführen lassen. Sie erstellt Ihnen gerne einen Kostenvoranschlag.
Wir können nur Geräte bearbeiten, die ausreichend verpackt und frankiert eingesandt wurden.
Achtung: Bitte senden Sie Ihr Gerät gereinigt und mit Hinweis auf den Defekt an unsere Service-Niederlassung.
Unfrei, per Sperrgut, Express oder mit sonstiger Sonderfracht eingeschickte Geräte werden nicht angenommen. Die Entsorgung Ihrer defekten, eingesendeten Geräte führen wir kostenlos durch.
Service-Center
DF Service Deutschland
Tel.: 0800 54 35 111
E-Mail: grizzly@lidl.de
IAN 354721_2010
AT Service Österreich
Tel.: 0820 201 222
(0,15 EUR/Min.)
E-Mail: grizzly@lidl.at
IAN 354721_2010
CH Service Schweiz
Tel.: 0842 665566
(0,08 CHF/Min.,
Mobilfunk max. 0,40 CHF/Min.)
E-Mail: grizzly@lidl.ch
IAN 354721_2010
Hersteller
Bitte beachten Sie, dass die folgende Anschrift keine Serviceanschrift ist. Kontaktieren Sie zunächst das oben genannte Service-Center.
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
DEUTSCHLAND
www.grizzlytools-service.eu
Content
Introduction 8
Intended Use 8
Technical Data....9
Notes on Safety 9
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Germany
www.grizzlytools-service.eu
Sommaire
Introduction ......12
Utilisation conforme ....12
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Allemagne
www.grizzlytools-service.eu
Inhoud
Inleiding 19
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Duitsland
www.grizzlytools-service.eu
Spis treści
Wstep 24
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
DE-63762 Großostheim
NIEMCY
www.grizzlytools-service.eu
Obsah
Úvod....29
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Německo
www.grizzlytools-service.eu
Obsah
Úvod....33
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Nemecko
www.grizzlytools-service.eu
Indhold
Indledning 37
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Tyskland
www.grizzlytools-service.eu
Contenido
Das Gerät wurde nach strengen Qualitätsrichtlinien sorgfältig produziert und vor Anlieferung gewissenhaft geprüft.
Grizzly Tools GmbH & Co. KG
Stockstädter Straße 20
63762 Großostheim
Alemania
www.grizzlytools-service.eu
Service-Center
 |  | |
| Hiermit bestätigen wir, dass die SchutzbrilleModell SG0031IAN 354721_2010folgenden einschlägigen EU-Richtlinien in ihrer jeweils gültigen Fassung entspricht: | ||
| PSA VO (EU) 2016/425 | ||
| Um die Übereinstimmung zu gewährleisten, wurden folgende harmonisierte Normen sowie nationale Normen und Bestimmungen angewendet: | ||
| EN 166:2001 | ||
| Die notifizierte Stelle DIN CERTCO Gesellschaft für Konformitätsbewertung mbH, Alboinstraße 56, 12103 Berlin, hat die EU-Baumusterprüfung (Modul B) durchgeführt und die EU-Baumusterprüfbescheinigung C6692GY/R0 ausgestellt. | ||
| Die alleinige Verantwortung für die Ausstellung dieser Konformitätserklärung trägt der Hersteller: | ||
 | Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany25.05.2021 |  Christian FrankDokumentationsbevollmächtigter |
 Translation of the original EU declaration of conformity | |
| We hereby confirm that the Safety goggles design series SG0031IAN 354721_2010conforms with the following applicable relevant version of the EU guidelines: | |
| PSA VO (EU) 2016/425 | |
| In order to guarantee consistency, the following harmonised standards as well as national standards and stipulations have been applied: | |
| EN 166:2001 | |
| The notified body DIN CERTCO Gesellschaft für Konformitätsbewertung mbH, Alboinstraße 56, 12103 Berlin, carried out the EU type examination (module B) and issued the EU type examination certificate C6692GY/R0. | |
| This declaration of conformity is issued under the sole responsibility of the manufacturer: | |
 Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany25.05.2021 |  Christian FrankDocumentation RepresentativeTraduction de la déclarationnde conformité EU originale |
| Nous certifions par la présente que leLunettes de protectionde construction SG0031IAN 354721_2010est conforme aux directives UE actuellement en vigueur : | |
| PSA VO (EU) 2016/425 | |
| En vue de garantir la conformité les normes harmonisées ainsi que les normes et décisions nationales suivantes ont été appliquées : | |
| EN 166:2001 | |
| L’organisme notifié DIN CERTCO Gesellschaft für Konformitätsbewertung mbH,Alboinstraße 56, 12103 Berlin a réalisé un examen de type EU (module B) et établi un certificat d’examen de type CE C6692GY/R0. | |
| Le fabricant assume seul la responsabilité d’établir la présente déclaration de conformité : | |
| CE Grizzly Tools GmbH & Co. KGStockstädter Straße 2063762 GroßostheimGermany25.05.2021 | Christian FrankChargé de documentation |
Stockstädter Straße 20
DE-63762 Großostheim
GERMANY
Stand der Informationen · Last Information Update ·
