Type de produit	Télémètre laser
Marque	Leica
Modèle	Rangemaster CRF 2800.COM
Grossissement	7x
Diamètre de l'objectif	24 mm
Pupille de sortie	3,4 mm
Champ de vision à 1000 m	115,6 m
Portée de mesure maximale	Environ 2500 m (selon conditions)
Portée de mesure minimale	10 m
Précision de mesure (10-200 m)	± 0,5 m
Précision de mesure (200-400 m)	± 1 m
Précision de mesure (400-800 m)	± 2 m
Précision de mesure (au-delà de 800 m)	0,5 %
Classe laser	Classe 1 (inoffensif pour les yeux)
Longueur d'onde laser	897 nm
Interface sans fil	Bluetooth® 4.1
Alimentation	1 pile cylindrique au lithium 3 V type CR2
Autonomie de la pile	Environ 1700 mesures à 20 °C
Matériau du boîtier	Synthétique renforcé de fibres de carbone / magnésium moulé sous pression
Étanchéité	Étanche à la pression de l'eau jusqu'à 1 m pendant 30 min
Température de fonctionnement	-20 à 55 °C
Dimensions (L x H x P)	Environ 75 x 34 x 113 mm
Poids (avec pile)	Environ 185 g
Fonctions principales	Mesure de distance, mode Scan, compensation balistique avancée (ABC), affichage des conditions atmosphériques (inclinaison, température, pression), 12 courbes balistiques, connexion à l'application Leica Sportoptics, compatibilité avec Kestrel Elite
Accessoires fournis	Pile CR2, courroie de port, sac Cordura, carte de garantie, certificat de contrôle, application mobile gratuite
Entretien	Nettoyer les lentilles avec un chiffon humide et une peau de chamois douce ; ne pas utiliser d'alcool ni de produits chimiques ; ne pas ouvrir l'appareil
Sécurité	Laser classe 1, ne pas diriger vers les yeux, ne pas démonter, tenir hors de portée des enfants
Pièces de rechange et réparabilité	Bonnettes et courroie disponibles auprès du Leica Customer Care ; réparations à confier au service après-vente
Informations générales	Fabriqué sous licence Leupold & Stevens, Inc. ; conforme à la directive 2014/53/EU

FOIRE AUX QUESTIONS - Rangemaster CRF 2800.COM LEICA

Comment mesurer une distance avec le Leica Rangemaster CRF 2800.COM ?

Appuyez sur le bouton principal pour allumer l'appareil et faire apparaître le réticule. Visez l'objet, puis appuyez à nouveau sur le bouton principal pour effectuer la mesure. La distance s'affiche pendant quelques secondes avant l'extinction automatique.

Quel type de pile utiliser et comment la remplacer ?

Utilisez une pile cylindrique au lithium 3 V de type CR2 (par ex. Duracell DL CR2). Ouvrez le couvercle du compartiment à piles en tournant dans le sens inverse des aiguilles d'une montre, insérez la pile avec la borne positive vers l'avant, puis refermez.

Que faire si l'affichage clignote ou si la mesure échoue ?

Un affichage clignotant indique une pile usagée. Remplacez-la. Si la mesure affiche '---', la cible est hors de portée, trop proche (< 10 m), ou insuffisamment réfléchissante.

Comment régler la compensation dioptrique ?

Tournez la bonnette (3) tout en visant un objet lointain et en appuyant sur le bouton principal pour afficher le réticule. Ajustez jusqu'à obtenir une image nette. La plage de réglage va de -3,5 à +3,5 dioptries.

Comment utiliser le mode Scan pour des cibles mobiles ?

Maintenez le bouton principal enfoncé lors de la deuxième pression. Après environ 2,5 secondes, l'appareil passe en mode Scan et effectue des mesures en continu. Idéal pour suivre des cibles en mouvement.

Comment configurer une courbe balistique ?

Accédez au menu en appuyant longuement sur le bouton auxiliaire (≥ 3 s). Naviguez jusqu'à l'option BALL avec le bouton auxiliaire, puis sélectionnez la courbe souhaitée (EU1 à EU12 ou US1 à US12) avec le bouton principal. Validez avec le bouton auxiliaire.

Est-il possible de connecter l'appareil à un smartphone ?

Oui, activez le Bluetooth® en appuyant longuement sur le bouton auxiliaire, puis sélectionnez 'APP'. Téléchargez l'application Leica Sportoptics gratuite sur iOS ou Android pour régler l'appareil et effectuer des mises à jour.

Quelles sont les conditions de mesure optimales ?

La portée maximale (environ 2500 m) est atteinte avec des cibles très réfléchissantes, par temps nuageux et en tenant l'appareil stable. Les conditions de luminosité, la couleur de la cible et l'angle influencent la portée.

Comment nettoyer les lentilles ?

Enlevez d'abord les particules grossières avec un pinceau doux ou en soufflant. Nettoyez les traces avec un chiffon humide (eau claire), puis essuyez avec une peau de chamois douce ou un chiffon non pelucheux. N'utilisez jamais d'alcool ou de solvants.

Où trouver des pièces de rechange ou faire réparer l'appareil ?

Contactez le Leica Customer Care par téléphone ([phone]) ou par email ([e-mail]). Les bonnettes et courroies de port sont disponibles. Ne tentez pas de réparer l'appareil vous-même.

MODE D'EMPLOI Rangemaster CRF 2800.COM LEICA

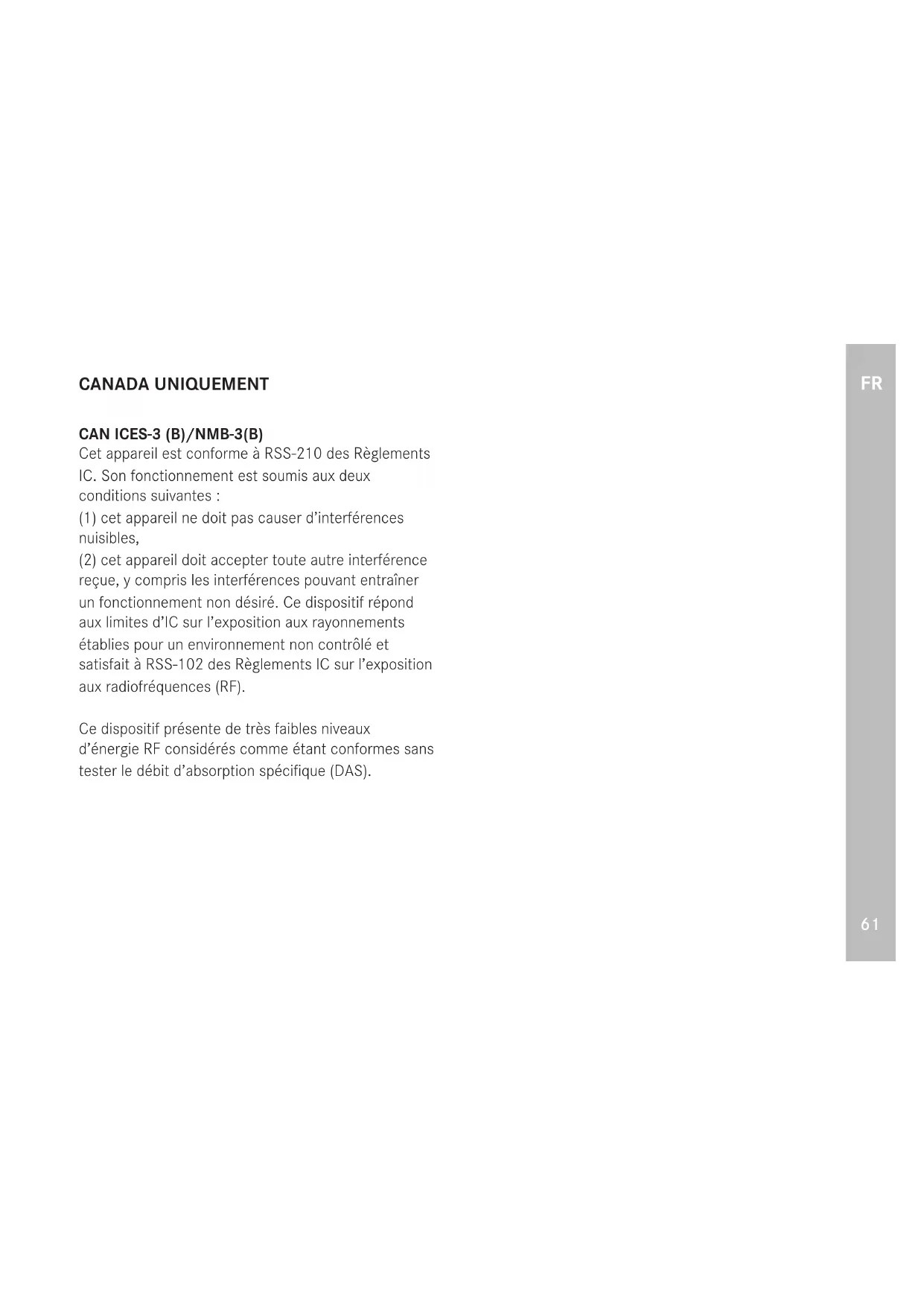

Cet appareil est conforme à RSS-210 des Règlements IC. Son fonctionnement est soumis aux deux conditions suivantes :

(1) cet appareil ne doit pas causer d'interférences nuisibles, (2) cet appareil doit accepter toute interférence reçue, y compris les interférences pouvant entraîner un fonctionnement non désiré. Ce dispositif répond aux limites d'IC sur l'exposition aux rayonnements établies pour un environnement non contrôlé et satisfait à RSS-102 des Règlements IC sur l'exposition aux radiofréquences (RF).

Ce dispositif présente de très faibles niveaux d'énergie RF considérés comme étant conformes sans tester le débit d'absorption spécifique (DAS).

AVANT-PROPOS

Nous espérons que vous prendrez grand plaisir à utiliser votre nouveau Leica Rangemaster. Ce Rangemaster envoie des impulsions infrarouges invisibles et inoffensives pour les yeux et calcule la distance par rapport à l'objet par l'intermédiaire d'un microprocesseur intégré utilisant la partie du signal réfléchie. Par ailleurs, il enregistre les conditions ambiantes et les conditions d'utilisation. À l'aide de celles-ci, il détermine, grâce aux distances mesurées, les corrections nécessaires du point de mire pour différentes courbes balistiques disponibles et les affiche. Il est équipé d'une optique de visée remarquable d'un grossissement x7 permettant un relèvement fiable même en conditions difficiles. Par ailleurs, le Leica Rangemaster est d'une utilisation simple et fonctionnelle. Afin de pouvoir utiliser correctement toutes les possibilités de ce télémètre laser haut de gamme polyvalent, nous vous recommandons de commencer par lire la présente notice.

LIVRAISON

Rangemaster - 1 pile cylindrique au lithium 3V type CR2, courroie de port - sac Cordura - carte de garantie - certificat de contrôle - application iOS ou Android à télécharger gratuitement sur Apple™ App-Store™ ou Google™ Play Store™.

S'il vous faut un jour des pièces de rechange pour votre Leica Rangemaster, par ex. des bonnettes ou une courroie de port, adressez-vous à notre Leica Customer Care ou à votre représentant national Leica (adresses : voir page d'accueil Leica Camera AG).

ÉLIMINATION DES APPAREILS ÉLECTRIQUES OU ÉLECTRONIQUES

(applicable dans l'UE ainsi que dans les autres pays européens possédant des systèmes de tri sélectif)

Cet appareil contient des composants électriques et/ou électroniques et ne doit donc pas être jeté dans les ordures ménagères ordinaires. Il doit au contraire être rapporté à un point de collecte adapté mis à disposition par les communes pour y être recyclé. C'est gratuit pour vous. Si l'appareil contient des piles ou des batteries rechargeables, celles-ci doivent être préalablement retirées et, le cas échéant, éliminées séparément par vos soins conformément à la réglementation en vigueur (voir pour cela les indications du mode d'emploi de l'appareil). D'autres informations à ce sujet sont disponibles auprès de l'administration municipale, de la société de traitement des déchets ou du magasin dans lequel vous avez acheté le présent appareil.

CONSIGNES DE SÉCURITÉ

BATTERIE

• Seul le type de pile énoncé et décrit dans la présente notice (pile ronde au lithium 3 volts; par ex. Duracell DL CR2, Ucar CR2, Varta CR2 ou d'autres types CR2) doit être utilisé.
• Une utilisation inadéquate de ces batteries et l'emploi de types de batteries non prévus peuvent éventuellement entraîner une explosion.
• Ces batteries ne doivent pas être exposées à la lumière du soleil, à la chaleur, à l'humidité ou à l'eau pendant une période prolongée. Elles ne doivent pas non plus être placées dans un four à micro-ondes ou un récipient à haute pression au risque de provoquer un incendie ou une explosion.
• Ne jetez jamais les piles au feu, ne les chauffez pas, ne les rechargez pas, ne les ouvrez pas et ne les cassez pas.
• Les piles usagées ne doivent pas être jetées avec les déchets domestiques, car elles contiennent des substances toxiques nocives pour l'environnement. Afin de les intégrer à un circuit de recyclage, il convient de les rapporter au magasin ou de les mettre dans les déchets spéciaux (point de collecte).

LASER

Le télémètre laser Rangemaster utilise un rayon laser invisible. Veuillez noter :

MISE EN GARDE :

Le non-respect des points suivants peut provoquer des blessures graves ou entraîner la mort.

• L'utilisation de commandes, d'ajustements ou de procédés autres que ceux spécifiés ici peut entraîner l'émission d'un rayonnement dangereux.
• Quand vous voyez cet affichage dans l'oculaire, le produit est activé, il émet un rayonnement laser invisible et l'orifice de sortie du laser ne doit pas être dirigé vers une personne.
• Ne démontez pas ce produit et ne le modifiez pas pour dégager le système électronique interne ; cela pourrait provoquer des dégâts ou des décharges électriques.
• N'appuyez pas sur la touche Rangemaster alors que vous pointez l'œil d'une personne ou que vous regardez le système optique côté objectif.
• Ne rangez pas le produit Rangemaster à portée de main des enfants.

Le non-respect des points ci-dessous peut entraîner des blessures ou une dégradation de l'appareil.

• Ne pointez pas le laser en direction d'un œil.
• Ne pointez pas le laser en direction d'une ou plusieurs personnes.
• Évitez de regarder directement des sources de lumière intenses avec votre Leica Rangemaster pour éviter des lésions oculaires.
• N'utilisez pas l'appareil avec d'autres éléments optiques complémentaires tels que des objectifs ou des jumelles. L'utilisation du télémètre laser Rangemaster en même temps qu'un appareil optique augmente les risques de blessures aux yeux.
• Si une mesure de distance n'est pas spécifiquement nécessaire, ne vous approchez pas de la touche Rangemaster pour éviter l'émission involontaire du rayonnement laser.
• Retirez les batteries du boîtier si vous n'utilisez pas l'appareil pendant une période prolongée.
• N'essayez pas de démonter, de remonter ou de réparer le télémètre laser Rangemaster. Le rayonnement laser émis peut avoir des conséquences sur toute intégrité physique. Un produit ayant été démonté, remonté ou réparé ne bénéficie plus de la garantie du fabricant.
• Si le boîtier du Leica Rangemaster est endommagé ou encore si l'appareil émet un son à la suite d'une chute ou pour toute autre raison, retirez immédiatement la batterie et n'utilisez plus l'appareil.

Déclaration de Conformité (Doc)

Par la présence, "Leica Camera AG" déclaré que ce produit est en conformité avec les espécies essentielles et les autres clôures justifiées de la Directive 2014/53/EU.

Les clients peuvent blancher une copie de la Doc originale de nos produits RE sur notre serveur de Doc:

www.certela-camera.com

Pour toute autre question, veillez contacter:

Leica Camera AG, Am Laita-Park 5, 35578 Wotiat, Alkarnagne

Transmethaur aie H

Pigne de fréquence utilisée:

2412 Mhz à 2462 MHz (Fréquence centrale - WLAN)

2402 Mhz à 2489 MHz (Fréquence centrale - Bluetooth® wireless technology)

Pusance de cordes max. 20 dBm (PTE)

Vous trouverez la date de fabrication sur un autocollant sur l'emballage.

Voici le format de la date : année/mois/jour.

CARACTÉRISTIQUES TECHNIQUES (LASER)

Classe laser Classe 1 IEC/EN

Longueur d'ondes (nm) 897

Durée de pulsation (ns) 64

Puisance de sortie (W) 0,965

Divergence du rayonnement (mrad) Verticalément : 1,28,Horizontalement : 0,85

Ce produit répond aux critères de performance des produits laser selon la norme 21 CFR 1040, à l'exception des propriétés approuvées par le numéro de variante FDA-2016-V-3483 depuis le 4.11.2016.

TABLE DES MATIÈRES

AVANT-PROPOS 62 LIVRAISON 62 REMPLACEMENT DES ACCESSOIRES 62 CONSIGNES DE SÉCURITÉ 63 DÉSIGNATION DES PIÈCES 67 MISE EN PLACE DE LA COURROIE DE PORT 68 REMPLACEMENT DE LA PILE 68 ÉTAT DE CHARGE DE LA PILE 69 UTILISATION AVEC OU SANS PORT DE LUNETTES 70 COMPENSATION DIOPTRIQUE 70 CE QU'IL FAUT SAVOIR SUR LA COMMANDE À PARTIR DU MENU 71 COMMANDE/UTILISATION AVEC LA LEICA SPORTOPTICS APP 71 PARAMÉTRAGE DE LA LUMINOSITÉ D'ÉCRAN DÉSIRÉE (BFN) 72 PARAMÉTRAGE DE L'UNITÉ DE MESURE DÉSIRÉE 73 MESURE DE LA DISTANCE 74 MODE SCAN 75 PORTÉE DE MESURE ET PRÉCISION 76 AFFICHAGE DES CONDITIONS ATMOSPHÉRIQUES 77 DÉTERMINATION DE LA COURBE BALISTIQUE 78

NIELSEN-KELLERMANN/KESTREL/ APPLIED BALLISTICS (LR+) 80 PARAMÉTRAGE DE LA DISTANCE PAR RAPPORT AU POINT DE CHUTE (SLD) 81 FORMATS D'AFFICHAGE BALISTIQUES (RBC™) 81 FORMATS D'AFFICHAGE BALISTIQUES (LR) 82 RÉGLAGES ET SÉLECTION DES FORMATS D'AFFICHAGE BALISTIQUES 83 DISTANCE HORIZONTALE ÉQUIVALENTE (EH) 83 LE POINT DE MIRE (HOLD) 84 CORRECTION DU POINT D'IMPACT PAR RÉGLAGE DE L'ANGLE DE HAUSSE 84 AFFICHAGE ET VÉRIFICATION DES PARAMÈTRES BALISTIQUES ÉTABLIS 85 INSTALLATION DES MISES À JOUR DES MICROPROGRAMMES 85 ENTRETIEN/NETTOYAGE 86 FAQ 87 CARACTÉRISTIQUES TECHNIQUES 88 LEICA CUSTOMER CARE 90

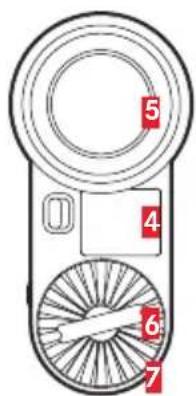

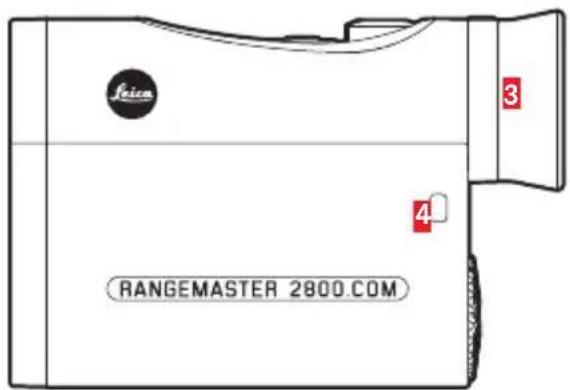

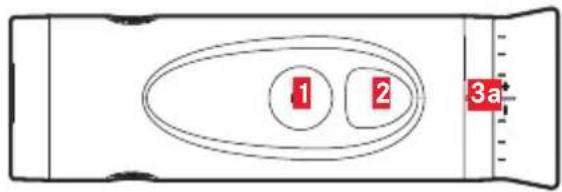

DÉSIGNATION DES PIÈCES

1 Bouton auxiliaire 2 Bouton principal 3 Bonnette

Graduation dioptrique

4 Œillet pour le cordon de port 5 Oculaire 6 Couvercle du compartiment à piles 7 Compartiment à piles 8 Lentille de l'objectif 9 Optique d'émission laser

Ce produit est fabriqué sous licence Leupold & Stevens, Inc.

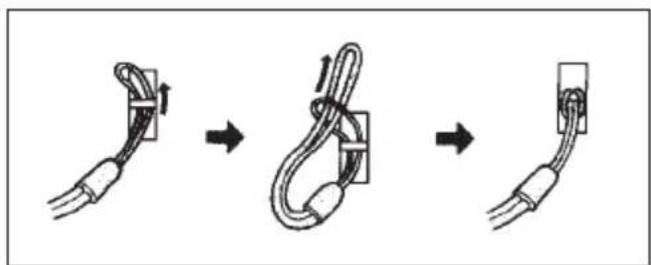

MISE EN PLACE DE LA COURROIE DE PORT

Introduire la petite boucle de la courroie de port dans l'œillet 4 du Leica Rangemaster. Faire passer ensuite l'extrémité du cordon de port dans la petite boucle, puis serrer de manière que le nœud coulant ainsi formé soit bien serré autour de l'œillet du boîtier.

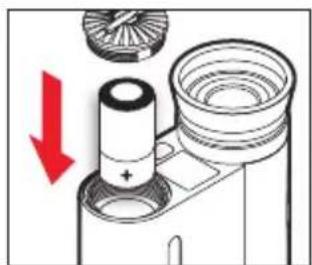

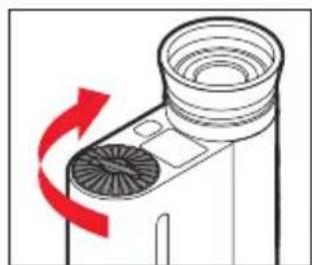

REMPLACEMENT DE LA PILE

Le Leica Rangemaster est équipé d'une pile cylindrique au lithium 3 volts (par ex. Duracell DL CR2, Ucar CR2, Varta CR2 ou d'un autre type CR2).

1. Ouvrez le couvercle du compartiment de la pile en le faisant tourner dans le sens inverse des aiguilles d'une montre.
2. Insérez la pile avec la borne « plus » vers l'avant (conformément au schéma figurant dans le compartiment de la pile).
3. Refermez le couvercle en le faisant tourner dans le sens des aiguilles d'une montre.

Remarques

• Le froid réduit les performances de la pile. À basse température, il convient par conséquent d'utiliser le Leica Rangemaster le plus près possible du corps et de le faire fonctionner avec une pile récente.
• Si le Leica Rangemaster reste inutilisé pendant une assez longue durée, il faut retirer la pile.
• Les piles doivent être stockées dans un endroit frais et sec.

ÉTAT DE CHARGE DE LA PILE

Quand la pile est usagée, un clignotement de la cible et de la valeur mesurée le signale. Après le clignotement initial de l'affichage, il est encore possible d'effectuer plus de 100 mesures dont la portée se réduit progressivement.

UTILISATION AVEC OU SANS PORT DE LUNETTES

Un observateur qui ne porte pas de lunettes laissera les bonnettes en caoutchouc 3 relevées (III. A, état à la livraison). Dans cette position, la distance entre le Leica Rangemaster et l'œil est idéale. Pour l'observation avec des lunettes, rabattre les bonnettes en caoutchouc (III. B).

COMPENSATION DIOPTRIQUE

Grâce à la compensation dioptrique, vous pouvez régler la netteté du repère de visée et les affichages à la valeur optimale pour vous. Viser simplement un objet lointain avec le Leica Rangemaster, puis régler la netteté optimale pour le repère de visée en tournant la bonnette 3. Le repère de visée apparaît quand vous appuyez sur le bouton principal 2. Vous pouvez connaître la valeur de réglage sur l'échelle 3a de la bonnette. Une compensation dioptrique est possible jusqu'à ±3,5 dioptries pour prendre en compte les troubles de la vue.

CE QU'IL FAUT SAVOIR SUR LA COMMANDE À PARTIR DU MENU

Le menu principal comprend les options suivantes :

affichage mètres/yards (USEU) - réception Bluetooth® (b†). courbe balistique (BLL) distance du point de chute (Sld) - formats d'affichage balistiques (HbC) Luminosité de l'afficheur (brin)

Pour plus de détails, voir les paragraphes concernés. Le menu principal ainsi que les options de réglage concernées des différentes options du menu sont conçus comme des boucles sans fin, c'est-à-dire qu'il est possible de revenir à chaque point ou réglage en appuyant plusieurs fois sur les touches.

COMMANDE/UTILISATION AVEC LA LEICA SPORTOPTICS APP

En plus de la commande directe à partir du menu, qui fonctionne à l'aide des deux touches, vous pouvez également procéder à ces réglages à partir d'un smartphone ou d'une tablette grâce à la Leica Sportoptics APP. Ceci est également valable pour l'ensemble des utilisations et affichages décrits dans la présente notice. Vous pouvez effectuer vous-même très facilement ces mises à jour grâce à la Leica Sportoptics APP pour le sport téléchargeable gratuitement aussi bien sur Google™ Play Store™ pour appareils Android™ que sur Apple™ App-Store™ pour appareils iOS™. L'utilisation de l'application s'effectue à partir d'une liaison radio Bluetooth® sans fil. Le récepteur Bluetooth® correspondant du Leica Rangefinder doit pour cela être activé :

1. Appuyez sur le bouton auxiliaire pendant un certain temps (≥ 3 s)

ELUS apparatus.

1. Appuyez brièvement 1 fois sur le bouton auxiliaire (< 2 s)

L'affichage indique alors. Si vous appuyez sur le bouton principal 2, vous pouvez sélectionner le réglage souhaité, OFF, APP ou Lat. - Quand la fonction est activée, l'affichage l'indique.

Remarques

• Pour plus de détails sur l'utilisation du Bluetooth®, voir la Leica Sportoptics APP.
• Afin de garantir une connexion optimale, l'écart entre le Rangemaster et le smartphone ou la tablette à connecter doit être le plus minime possible.
• La liaison radio Bluetooth® est également indispensable pour la transmission des données à l'aide d'un appareil Nielsen-Kellermann (modèle Elite Kestrel, avec le logiciel de calcul d'Applied Ballistics) équipé en conséquence.
• Avec cette application, il est également possible de faire varier la luminosité de l'affichage, par ex. pour optimiser la visibilité en fonction des différentes conditions de lumière.

PARAMÉTRAGE DE LA LUMINOSITÉ D'ÉCRAN DÉSIRÉE (brin)

La luminosité du Leica Rangemaster s'adapte automatiquement aux conditions à l'aide d'un capteur de lumière ambiante, qui sont alors réglées manuellement par plusieurs paliers.

1. Appuyez sur le bouton auxiliaire pendant un certain temps (≥ 3 s)
2. EU.85 apparaît.
3. Appuyez brièvement 5 fois sur le bouton auxiliaire (< 2 s). L'affichage indique successivement bt, ball, 5d et Abc jusqu'à brn.
4. En appuyant sur le bouton principal, sélectionnez le niveau de clarté souhaité.
5. Sélectionnez Ruta pour utiliser la régulation de luminosité entièrement automatique.
6. Appuyez sur le bouton auxiliaire pour enregistrer le réglage.

PARAMÉTRAGE DE L'UNITÉ DE MESURE DÉSIRÉE

Le Leica Rangemaster peut être paramétré avec le système d'unités de mesures métrique ou anglo-saxon, c'est-à-dire pour la distance, la température et la pression atmosphérique soit mètres / ° Celsius / millibars soit yards / ° Fahrenheit / InHg (pouces de mercure). Ce paramétrage détermine également les unités du point de mire, des courbes balistiques et de la distance du point de chute.

1. Appuyez sur le bouton auxiliaire pendant un certain temps (≥ 3 s). US/EU apparaît (clignotement).
2. Appuyez sur le bouton principal pour sélectionner l'unité de mesure désirée. US = pour l'affichage en yards, EU = pour l'affichage en mètres.

Remarque

Le paramètre sélectionné est toujours identifiable sur l'affichage : en plus des chiffres apparaît n (mètres) ou y (yards).

1. Enregistrez votre paramétrage en appuyant brièvement (< 2 s) sur le bouton auxiliaire.
2. Le paramétrage enregistré reste d'abord allumé en permanence en guise de confirmation, puis l'option de menu suivante (courbe balistique bALL) s'affiche et s'éteint ensuite si aucun autre paramétrage n'est effectué.

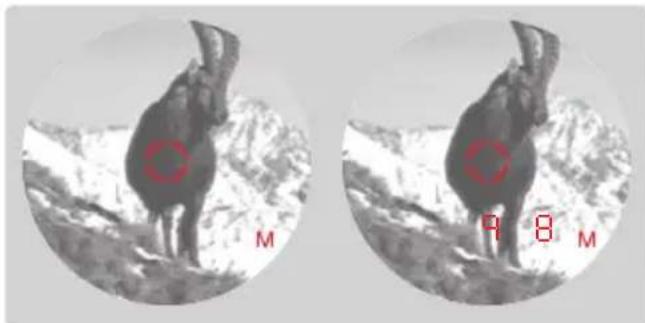

MESURE DE LA DISTANCE

Pour mesurer la distance par rapport à un objet, vous devez le viser précisément. Pour cela, procédez comme suit :

1. Appuyez sur le bouton principal.

L'appareil s'allume. Le repère de visée apparaît.

Lorsque vous relâchez le bouton principal, le repère de visée reste encore allumé pendant environ 6 secondes. Tant que vous appuyez sur le bouton principal, le repère de visée reste allumé.

1. Visez l'objet pendant que le repère de visée est allumé.
2. Appuyez une nouvelle fois sur le bouton principal.
3. Le repère de visée s'éteint brièvement durant la mesure. La valeur mesurée s'affiche.

Tant que le repère de visée est allumé, il est possible à tout moment de démarrer une nouvelle mesure en appuyant une nouvelle fois sur le bouton principal.

• apparaît si

- la distance de l'objet est inférieure à 10 mètres ou si - la portée est dépassée ou si - l'objet ne se réfléchit pas suffisamment.

Au bout de quelques secondes, le Leica Rangemaster s'éteint automatiquement.

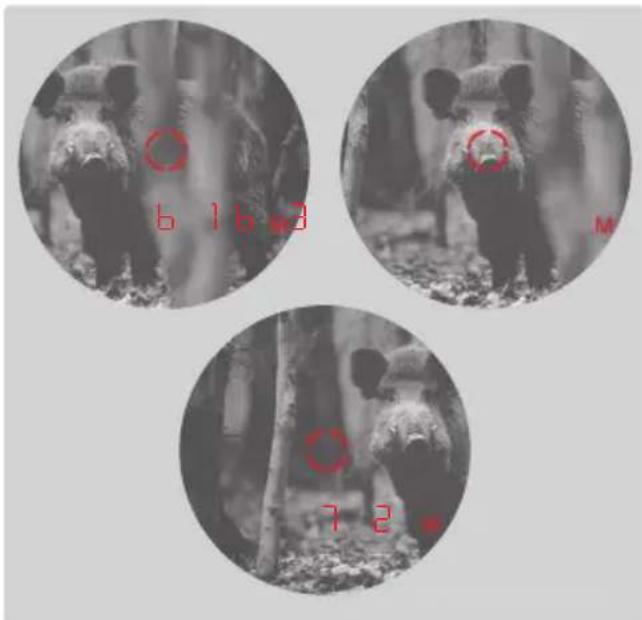

MODE SCAN

Le Leica Rangemaster permet également d'effectuer des mesures en continu (mode Scan) : maintenez le bouton principal 2 enfoncé la seconde fois. Au bout d'environ 2,5 secondes, l'appareil passe en mode Scan et effectue alors des mesures en permanence. Le changement régulier d'affichage en est la preuve.

Au bout d'env. 0,5 seconde, une nouvelle valeur de mesure apparaît. Le mode Scan est particulièrement pratique pour les mesures concernant les cibles mobiles de petite taille.

Remarques

• En mode Scan, la valeur corrective ABC (voir p. 75) s'affiche seulement après la dernière mesure.
• En mode Scan, la consommation électrique est plus importante que lors de mesures ponctuelles du fait des mesures ininterrompues.

PORTÉE DE MESURE ET PRÉCISION

La portée maximale du Leica Rangemaster est atteinte avec des objets cibles suffisamment réfléchissants et avec une visibilité d'environ 10 km. Il est possible d'atteindre, ou de mesurer de manière fiable, une portée importante si le Leica Rangemaster est tenu sans bouger ou s'il est posé. La portée de mesure est influencée par les facteurs suivants :

Pour des cibles à fort pouvoir réfléchissant	2500 m
Pour les arbres	1500 m
Pour le gibier	500 m

Portée plus grande	plus faible
Couleur	blanc noir
Angle par rapport à l'objet	90° aigu
Taille de l'objet	grande petite
Lumière solaire	faible (nuageux)	intense (soleil de midi)
Conditions atmosphériques	dégagé couvert

Les précisions ou les portées suivantes s'appliquent par ciel nuageux et avec une bonne visibilité :

Portée en mètres	Précision (1σ) Mode normal	Précision (1σ) Mode Scan
10-200	+/- 0,5 +/- 1,5
200-400	+/- 1 +/- 2
400-800	+/- 2 +/- 3
Au-dessus de 800	0,5 % 0,5 %

Remarque

Les distances inférieures à 200 m s'affichent avec une décimale, par ex. 164,5.

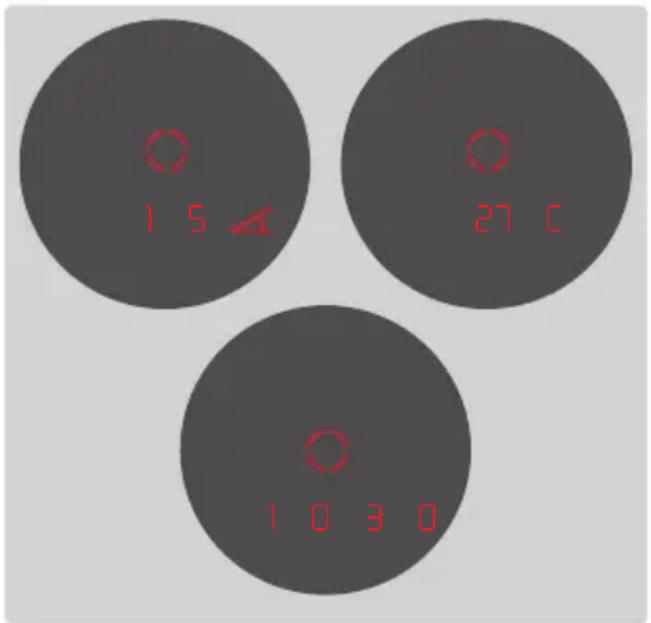

AFFICHAGE DES CONDITIONS ATMOSPHÉRIQUES

Pour le calcul précis du point d'impact (voir paragraphe suivant), le Leica Rangemaster fournit également, en même temps que la mesure de la distance, trois informations complémentaires importantes :

• l'inclinaison de l'appareil
• la température
• la pression atmosphérique.

Vous pouvez faire apparaître ces valeurs à tout moment.

Appuyez brièvement une fois sur le bouton auxiliaire.

• Le repère de visée apparaît brièvement (si la mesure de la distance n'a pas déjà été activée auparavant). Ensuite s'affichent à la place de la distance pendant env. 2 s en alternance
• l'angle d'inclinaison (signalé également par un symbole d'angle supplémentaire)
• la température
• la pression atmosphérique

Remarque

Si le boîtier du Leica Rangemaster présente une température notablement différente de celle de son environnement, par exemple si on quitte un bâtiment pour aller à l'extérieur, cela peut prendre 30 min avant que la sonde de température interne indique à nouveau la valeur correcte de la température ambiante.

DÉTERMINATION DE LA COURBE BALISTIQUE

Pour déterminer avec précision la correction du point d'impact, le Leica Rangemaster intègre pour le calcul la projection du projectile en se basant sur le calibre utilisé ainsi que sur le type et le poids du projectile. Sur demande, il prend en compte l'adaptation du calcul de la distance horizontale équivalente (EH, voir p. 83), du point de mire (HOLD, voir p. 22) ou du réglage du réticule (1/1-4/1-3/10/5, voir p. 84). À cet effet, vous disposez de 12 courbes balistiques préprogrammées différentes. Cherchez dans le tableau en annexe, qui correspond à la distance paramétrée du point de chute, la courbe balistique la plus proche des indications du fabricant de munitions concernant la position du point d'impact.

Exemple

La lunette de visée est réglée sur 100 m, donc se référer au Tableau 1. La position du point d'impact pour la munition utilisée est indiquée à 15,0 cm près pour 200 m. Dans la colonne correspondante, cela correspond plutôt à une valeur de 14,5 cm sur la ligne EU7 - il s'agit bien là de la courbe balistique appropriée.

Remarque

En cas d'utilisation de la fonction balistique du Leica Rangemaster sur des distances supérieures à 300 m, et/ou d'emploi d'autres types de munitions non prévus dans les réglages internes de l'appareil, nous vous recommandons, soit de déterminer les données balistiques de votre munition grâce à des essais pratiques afin de pouvoir sélectionner la courbe appropriée, soit de les déterminer à l'aide du calculateur balistique Leica et de les transférer sur l'appareil par Bluetooth®.

Une autre possibilité consiste à transférer sur toute Leica Rangemaster les données balistiques à l'aide d'un appareil Nielsen-Kellermann/Kestrel (modèles Elite ou apparentés, c'est-à-dire avec le logiciel Applied Ballistics) équipé en conséquence grâce à une liaison radio Bluetooth®.

Réglage de la courbe balistique

Commencez par l'étape 1, si vous n'avez pas encore accédé à la commande à partir du menu, ou par l'étape 3 si vous venez de paramétrer l'unité de mesure et si l'affichage clignote toujours.

1. Appuyez sur le bouton auxiliaire pendant un certain temps (≥ 3 s).

1. Appuyez brièvement sur le bouton auxiliaire (≥ 3 s).
2. b+ apparaît.
3. Appuyez brièvement 1 fois sur le bouton auxiliaire (< 2 s).

L'affichage indique alors ball.

1. Appuyez sur le bouton principal.

L'affichage indique alors EUI ou USI.

1. Appuyer plusieurs fois sur le bouton principal pour sélectionner la courbe balistique désirée.
2. EU1 à EU12 ou US1 à US12, ou
3. [C5], lorsque vous souhaitez utiliser une courbe déjà enregistrée par l'application

-EFF si vous souhaitez un affichage de la distance sans afficher la correction du point d'impact (ABC, voir p. 83 et suiv.).

• À la rubrique LAt, lorsque vous souhaitez transmettre des données à partir d'un Nielsen-Kellermann équipé en conséquence (modèle Kestrel Elite) par connexion Bluetooth®, et/ou
• Enregistrez votre paramétrage en appuyant brièvement sur le bouton auxiliaire.

Le paramétrage enregistré reste allumé pendant 4 s pour validation, puis l'affichage bascule ensuite sur le paramétrage de la distance par rapport au point de chute (Sd), puis s'éteint.

Si une courbe balistique est paramétrée, après chaque mesure de distance s'affiche d'abord pendant 2 s la valeur de la distance, puis pendant 6 s les valeurs de correction calculées.

NIELSEN-KELLERMANN/KESTREL/APPLIED BALLISTICS (LAt)

Avec le paramétrage LAt, vous pouvez utiliser, en guise de solution alternative à la balistique Leica (ABC, voir p. 83 et suiv.), les valeurs de correction balistiques de la société Applied Ballistics. Pour cela, il est nécessaire de disposer d'un appareil de la société Nielsen-Kellermann (modèles Kestrel Elite) équipé en conséquence. Il pourrait établir une connexion avec votre Leica Rangemaster après que vous aurez à cet effet activé sa fonction Bluetooth® (voir p. 10). Le Leica Rangemaster mesurera ensuite la distance ainsi que l'angle et enverra ces données à l'appareil Kestrel Elite. Celui-ci prendra ensuite en compte ces données lors du calcul des valeurs balistiques et fournira enfin les valeurs de correction adaptées à votre Leica Rangemaster.

Veuillez tout d'abord configurer l'appareil Kestrel Elite. Pour plus de précisions sur le fonctionnement de cet appareil, veuillez consulter la notice d'utilisation de celui-ci.

Remarques

Leica Camera AG décline toute responsabilité concernant l'exactitude des valeurs transmises au Leica Rangemaster. - Veuillez noter ce qui suit :

• Des champs magnétiques importants, par ex. ceux des installations radars, peuvent provoquer des dysfonctionnements et/ou générer des valeurs erronées.
• Le champ magnétique terrestre peut aussi provoquer des anomalies.
• Respectez également la portée de l'appareil Nielsen-Kellermann/Kestrel utilisé qui figure dans la notice d'utilisation de celui-ci.

PARAMÉTRAGE DE LA DISTANCE PAR RAPPORT AU POINT DE CHUTE (Sld)

Commencez par l'étape 1, si vous n'avez pas encore accédé à la commande à partir du menu, ou par l'étape 3 si vous venez de définir la courbe balistique et si l'affichage Sld clignote toujours.

1. Appuyez sur le bouton auxiliaire pendant un certain temps (≥ 3 s)

1. Appuyez brièvement 3 fois sur le bouton auxiliaire (< 2 s). L'affichage passe de +, bALL à Sld.
2. Si vous appuyez plusieurs fois sur le bouton principal 2, vous sélectionnerez le paramétrage du point de chute souhaité.

1. Enregistrez votre paramétrage en appuyant brièvement sur le bouton auxiliaire.
2. Le paramétrage enregistré reste d'abord allumé pendant 4 s en guise de confirmation, puis l'affichage bascule sur PBC et s'éteint ensuite.

FORMATS D'AFFICHAGE BALISTIQUES (ABC™)

L'Advanced Ballistic Compensation (ABC) du Leica Rangemaster vous permet d'afficher ensuite sur demande l'une des trois valeurs balistiques ci-dessous concernant la distance mesurée :

• la distance horizontale équivalente (EH-)
• le point de mire correspondant (HOLH)
• le nombre de clics nécessaires au réglage rapide du réticule (MOA/Klicks)

Tenir compte à la fois du point de mire affiché et de la valeur EH- également affichée :

la distance mesurée par rapport à l'objectif, b. l'angle d'inclinaison de l'arme, c. la courbe balistique paramétrée, d. la distance paramétrée du point de chute

Remarques

• Le calcul des valeurs mentionnées repose sur la courbe balistique paramétrée, ce qui signifie que celle-ci doit être sélectionnée au préalable (voir p. 78).
• Pour des raisons de sécurité, les valeurs d'affichage balistiques ne sont indiquées que pour une distance de 800 m. Par ailleurs, seule la distance effectivement mesurée est indiquée.

Important

• N'oubliez pas qu'à grande distance, l'influence de tous les facteurs pertinents d'un point de vue balistique augmente considérablement, ce qui peut entraîner des écarts. Les valeurs balistiques affichées n'ont par conséquent qu'une valeur indicative.
• Indépendamment de la prise en compte de cette information, l'évaluation de la situation de chasse concrète est de votre propre responsabilité !

FORMATS D'AFFICHAGE BALISTIQUES (LR)

Les affichages au mode Lat se composent des éléments suivants :

U	Up et/ou correction vers le haut
d	down et/ou correction vers le bas
L	left et/ou correction vers la gauche
r	right et/ou correction vers la droite

RÉGLAGES ET SÉLECTION DES FORMATS D'AFFICHAGE BALISTIQUES

Commencez par l'objet 1, si vous n'avez pas encore accédé à la commande à partir du menu, ou par l'objet 3 si vous venez de définir la distance par rapport au point de chute et si l'affichage ABC clignote toujours.

1. Appuyez sur le bouton auxiliaire pendant un certain temps (≥ 3 s)

USEU apparaît.

1. Appuyez brièvement 4 fois sur le bouton auxiliaire (< 2 s)

L'affichage bascule vers bt, eALL et sH pour finir sur PBC.

1. Si vous appuyez plusieurs fois sur le bouton principal 2, vous sélectionnerez le paramétrage balistique souhaité.

- HOLD, ou - 1/1 (1 MOA), (affichage en valeurs absolues) - 1/4 (1/4 MOA), (affichage par clics) et/ou - 1/3 (1/3 MOA), (affichage par clics) et/ou - 10 mm ou - 5 mm.

1. Enregistrez votre paramétrage en appuyant brièvement sur le bouton auxiliaire.
2. Le réglage enregistré reste allumé pendant 4 s pour validation, puis l'affichage s'éteint.

DISTANCE HORIZONTALE ÉQUIVALENTE (EHr)

Les tirs sur des cibles en hauteur ou en contrebas sont soumis à des conditions balistiques variables. Elles nécessitent par conséquent la connaissance de la distance horizontale équivalente (Equivalent Horizontal Range), importante pour la chasse. La connaissance de l'EH est importante par ex. pour l'utilisation de réticules balistiques. Les valeurs EH sont signalées par l'affichage complémentaire Ehr.

Remarque

Même les mesures EH horizontales peuvent donner des valeurs qui varient par rapport à la distance mesurée en ligne droite.

LE POINT DE MIRE (HOLD)

On considère comme point de mire le point visé avec l'arme au lieu de la véritable cible afin de compenser la déviation due à la projection du projectile (par ex. par l'utilisation de réticules classiques pour la chasse). Grâce à l'affichage du point de mire, le Leica Rangemaster peut, quand il est utilisé pour la chasse, constituer une assistance précieuse pour la précision des tirs. Les bases sur lesquelles repose le calcul sont, en plus de la distance, les conditions générales mentionnées au paragraphe précédent ainsi que la courbe balistique que vous choisirez.

Remarque

Le point de mire ou la valeur de la lunette de visée affiché est toujours indiqué en lien avec la distance par rapport à la cible.

Exemple : Si l'affichage indique 300m 30, vous devez viser 30 cm plus haut sur l'objet que s'il n'y avait pas de correction.

CORRECTION DU POINT D'IMPACT PAR RÉGLAGE DE L'ANGLE DE HAUSSE

(Réglage clic/MoA)

Les divergences du point d'impact peuvent être compensées par un réglage approprié du réticule de votre lunette de visée. Le Leica Rangemaster peut, en tenant compte de la projection du projectile et de la distance par rapport au point de chute (voir p. 81), le réglage nécessaire pour cela, c'est-à-dire le nombre de clics. Pour différents angles de hausse, vous pouvez définir si les niveaux de clics doivent être établis selon la répartition MOA (Minutes of Angle) habituelle au plan international ou en incréments de 5 ou 10mm .

AFFICHAGE ET VÉRIFICATION DES PARAMÈTRES BALISTIQUES ÉTABLIS

Si vous voulez vérifier vos réglages, vous pouvez afficher leurs valeurs à tout moment. Appuyez brièvement 1 une fois sur le bouton auxiliaire.

• Les paramètres suivants s'affichent :

Angle - Température et - Pression atmosphérique

Appuyez brièvement 2 fois sur le bouton auxiliaire 1.

• Bluetooth® actif

-APP ou ERt

-brtn

• Bluetooth® désactivé/BALL actif
• EU1...EU2 ou cust

-std

Valeur corrective

-bttn

• Bluetooth® désactivé/BRALL désactivé

-0FF

-brtn

INSTALLATION DES MISES À JOUR DES MICROPROGRAMMES

Leica s'efforce sans cesse de développer et d'optimiser ses produits. Étant donné que de très nombreuses fonctions de votre Leica Rangemaster sont commandées uniquement par logiciel, certaines de ces améliorations et extensions de fonctionnalités peuvent également s'installer a posteriori. Pour cela, il existe des mises à jour des microprogrammes. Cet appareil est équipé par défaut de la dernière version du microprogramme. Vous pouvez effectuer vous-même très facilement ces mises à jour grâce à la Leica Sportoptics APP téléchargeable gratuitement et aussi bien sur Google™ Play Store™ pour appareils Android™ que sur Apple™ App Store™ pour appareils iOS™.

Important

N'éteignez en aucun cas l'appareil pendant la procédure de mise à jour.

Remarque

Les indications figurant dans la présente notice sont extraites de la version du microprogramme en vigueur lors de la mise sur le marché de l'appareil.

ENTRETIEN/NETTOYAGE

Votre Leica Rangemaster ne nécessite pas d'entretien particulier. Enlevez les particules grossières, telles que le sable, avec un pinceau fin ou en soufflant dessus. Les traces de doigts ou autres sur les lentilles d'objectif ou d'oculaire peuvent être d'abord nettoyées avec un chiffon humide, puis essuyées avec une peau de chamois douce et propre ou avec un chiffon non pelucheux.

Important

• N'exercez pas de pression importante sur la surface des lentilles quand vous les essuyez, même si elles sont très sales. Bien que le traitement antireflet soit résistant aux frottements, il peut être altéré par le sable ou les cristaux de sel.
• Nettoyez le boîtier uniquement avec un chiffon humide. En cas d'utilisation d'un chiffon sec, cela risque de provoquer de l'électricité statique. N'utilisez pas d'alcool ou autres solutions chimiques pour nettoyer les lentilles ou le boîtier. Chaque Leica Rangemaster présente, en plus de la désignation du type, un numéro de fabrication « personnel ». Par mesure de sécurité, notez ce numéro dans votre dossier.

Attention

En aucun cas l'appareil ne doit être ouvert.

FAQ

Défaut Cause Remède
Pas d'image de forme ronde. a) La puple	le de l'utilisateur ne correspond pas à la pupille de sortie de l'oculaire. b) La position des bonnettes n'est pas adaptée à une utilisation correcte avec ou sans port de lunettes.	a) Corriger la position des yeux. b) Corriger l'adaptation : Les porteurs de lunettes rabattent les bonnettes ; en cas d'observation sans lunettes, elles restent relevantes (voir p. 70).
Affichage de mauvaise qualité Compensation dioptrique imprecise Effectuer une nouvelle co		compensation diop-trique (voir p. 70)
Lors de la mesure de distance appa-rait l'affichage « - - - »	a) Plage de mesure dépassée ou non atteinte b) Degré de réflexion de l'objet insuffisant	Tenir compte des indications concernant la plaque de mesure (voir p.74)
Affichage clignotant ou aucune mesure possible	Pile usagée Remplacer la pile (voir p. 68)

CARACTÉRISTIQUES TECHNIQUES

Dénomination de l'appareil	LEICA RANGEMASTER CRF 2800.COM
N° de type	8042
Agrandissement	7x
Diamètre de l'objectif	24 mm
Pupille de sortie	3,4 mm
Indice crépusculaire	13
Luminosité géométrique	11,8
Champ de vision (à 1 000 m)	115,6 m
Angle de vision objectif	6,6°
Écart longitudinal de la pupille de sortie	15 mm
Type de prisme	En toit
Traitementdes lentillesdes prismes	Traitement High Durable Coating (HDCTM) et Aqua-Dura sur les lentillesextérieuresCouche de correction de phase P 40
Compensation dioptrique	± 3,5 dpt.
Adapté aux porteurs de lunettes	Oui, grâce aux bonnettes en cauchchouc rabattables
Mesure de la distancePortée maximaleDistance horizontalé équivalenteValeur balistique de sortieDistance minimalePrécision de mesureAffichage/unité de mesureDurée de mesure maximaleMéthodes de mesure	env. 2 500 menv. à 1 100 menv. à 800 menv. 10 m10-200: +/- 0,5; 200-400: +/- 1; 400-800: +/- 2; Au-dessus de 800 : 0,5%LED avec 4 chiffres plus caractères supplémentaires/au besoin en mètres/centi-mètres ou yards/poucesenv. 0,3 sMesure isolée, mode Scan
Laser Divergence faisceau laser	Invisible, inoffensif pour les yeux selon les normes EN et FDA classe 1 env. 0,85 x 1,28 mrad
Matière du boîtier/du châssis	Matériau synthétique renforcé de fibres de carbone, peinture soft / magnésium moulé sous pression
Interfaces Bluetooth®	Bluetooth® 4.1
Étanchéité Boîtier Compartment de carte mémoire	Durant 30 min : étanchéité à la pression de l'eau jusqu'à 1 m de profondeur Protection anti-projections
Température de fonctionnement	-20 à 55°C
Température de stockage	-40 à 85°C
Pile	Pile cylindrique au lithium 3V type CR2
Durée de vie de la pile	env. 1.700 mesures à 20°C
Dimensions (L x H x P)	env. 75 x 34 x 113 mm
Poids (avec la pile)	env. 185 g

Sous réserve de modifications concernant la construction, la réalisation et l'offre.

LEICA CUSTOMER CARE

Pour l'entretien de votre équipement Leica et pour le conseil relatif à tous les produits Leica et à leur commande, le département Customer Care de Leica Camera AG se tient à votre disposition. En cas de réparations ou de sinistres, veuillez également vous adresser au département Customer Care ou contacter directement le service Réparations de votre représentation nationale Leica.

Leica Camera AG

Leica Customer Care

Am Leitz-Park 5

35578 Wetzlar

Allemagne

Téléphone : [phone]

Fax : [phone]

E-mail : [e-mail]

www.leica-camera.com

Remarques concernant ce document annexe

• Les tableaux 1, 2 et 3 indiquent les distances en mètres et les valeurs de retombée en centimètres ; les tableaux 4, 5 et 6 les présentent en yards et en pouces.
• Toutes les valeurs sont valables pour :
• une pression atmosphérique de 1013 mbar
• une température de 20°C des tirs à l'horizontal

Leica Camera AG

Leica Customer Care

Am Leitz-Park 5

35578 Wetzlar

Germany

Tél. : [phone]

Fax : [phone]

E-mail : [e-mail]

www.leica-camera.com

GESCHOSSABFALL / HOLDOVER CORRECTION / CHUTE DE LA BALLE / KOGELVAL /CORREZIONE BALISTICA / CORRECCION DEL PUNTO DE REFERENCA / KORREKSJON HOLDEPUNKT / ПОПРавka TOHКИ HABOДКИ
EU 1 EU 2 EU 3 EU 4 EU 5 EU 6 EU 7 EU 8 EU 9 EU 10 EU 11 EU 12
0	-5,0	-5,0	-5,0	-5,0	-5,0	-5,0	-5,0	-5,0	-5,0	-5,0	-5,0	-5,0
25	-2,4	-2,1	-1,7	-1,3	-1,1	-0,7	-0,3		0,0		0,2
50	-0,3	0,2	1,0	1,6	2,0	2,7	3,3	3,8	4,2			5,0
75	1,3	2,0	2,9	3,7	4,2	5,0	5,9	6,5	7,0			8,
100	2,3	3,1	4,0	4,8	5,5	6,4	7,9	8,5	9,5	10,0	10,8
125	2,8	3,5	4,4	5,1	5,8	6,7	7,4	8,1	8,6	9,5	10,2	11,0
150	2,5	3,2	3,8	4,4	5,1	5,7	6,3	6,8	7,2			8,0
175	1,6	2,0	2,4	2,7	3,2	3,5	3,9	4,1	4,4			4,9
200	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0			0,0
225	-2,5	-2,9	-3,3	-3,9	-4,5	-4,9	-5,3	-5,6	-6,3			-6,8
250	-5,8	-6,8	-7,7	-9,0	-10,3	-11,2	-12,0	-13,1	-14,6	-15,7	-17,1	-18,2
275	-10,0	-11,8	-13,4	-15,3	-17,5	-18,9	-20,5	-22,5	-25,0	-25,0	-26,6	-28,9
300	-15,1	-18,1	-20,2	-22,9	-26,1	-28,4	-31,0	-34,0	-37,5	-37,5	-39,7	-43,
325	-21,3	-25,7	-28,4	-31,9	-36,6	-40,0	-43,5	-47,6	-52,3	-52,3	-55,0	-59,
350	-28,7	-34,7	-37,9	-42,2	-49,2	-53,6	-58,2	-63,5	-69,4	-72,6		-78,
375	-37,3	-45,0	-48,7	-54,0	-63,9	-69,3	-75,1	-81,6	-88,8	-92,5	-100,7	-109,7
400	-47,3	-57,2	-61,0	-67,1	-80,9	-87,3	-94,2	-102,0	-110,6	-114,7	-126,2	-138,0
425	-58,6	-71,6	-74,8	-81,9	-100,0	-107,5	-115,6	-124,7	-135,3	-139,4	-155,2	-169,8
450	-71,3	-88,1	-90,6	-98,6	-121,5	-130,1	-139,3	-149,9	-163,5	-166,5	-187,7	-205,8
475	-85,7	-106,9	-108,5	-117,4	-145,3	-155,0	-165,5	-178,2	-195,2	-196,6	-223,8	-246,4
500	-102,3	-128,1	-128,6	-138,3	-172,1	-182,9	-194,9	-210,1	-230,4	-230,1	-263,7	-291,

TABLEAU 3 : DISTANCE DE TIR DANS LE MILLE GEE (DISTANCE DE TIR LA PLUS FAVORABLE)

TABLEAU 3 : DISTANCE DE TIR DANS LE MILLE GEE (DISTANCE DE TIR LA PLUS FAVORABLE)

TABLEAU 3 : DISTANCE DE TIR DANS LE MILLE GEE (DISTANCE DE TIR LA PLUS FAVORABLE)

TABLEAU 3 : DISTANCE DE TIR DANS LE MILLE GEE (DISTANCE DE TIR LA PLUS FAVORABLE)

DISTANCE DE LA CIBLE

GESCHOSSABFALL / HOLDOVER CORRECTION / CHUTE DE LA BALLE / KOGELVAL /CORREZIONE BALISTICA / CORRECCION DEL PUNTO DE REFERencia / KORREKSJON HOLDEPUNKT / ПОЛРавka TOUCHNI HABOДКИ
EU 1 EU 2 EU 3 EU 4 EU 5 EU 6 EU 7 EU 8 EU 9 EU 10 EU 11 EU 12
GEE	222	208	195	185	179	170	163	157	154	14
0	-5,0	-5,0	-5,0	-5,0	-5,0	-5,0	-5,0	-5,0	-5,0	-5,0	-5,0
25	-2,1	-2,0	-1,7	-1,5	-1,5	-1,3	-1,1	-1,0	-0,9	-0,9	-0,9
50	0,2	0,4	0,8	1,2	1,3	1,5	1,7	1,9	2,0	2,0	2,0
75	2,0	2,3	2,7	3,0	3,1	3,2	3,5	3,6	3,7	3,7	3,7
100	3,3	3,5	3,8	3,9	4,0	4,0	4,1	4,0	4,0	4,0	4,0
125	4,0	4,0	4,0	3,9	3,9	3,7	3,4	3,1	3,0	3,0	3,0
150	4,0	3,8	3,4	2,8	2,1	0,9	0,5	-0,3	-0,5	-1,0	-1,0
175	3,3	2,7	1,9	0,5	-0,7	-2,8	-3,4	-4,8	-5,4	-6,4	-6,4
200	1,9	0,8	-0,6	-3,1	-4,8	-7,9	-8,9	-11,1	-12,2	-13,8	-13,8
225	-0,3	-2,0	-4,0	-7,9	-10,3	-14,5	-16,3	-19,3	-21,2	-23,5	-23,5
250	-3,4	-5,8	-8,5	-14,1	-17,2	-20,0	-22,9	-25,7	-29,6	-32,4	-35,5
275	-7,4	-10,7	-14,1	-17,9	-21,7	-25,5	-29,3	-33,4	-37,2	-41,9	-45
300	-12,3	-16,9	-21,1	-25,8	-30,7	-35,6	-40,6	-45,9	-50,9	-56,4	-56,4
325	-18,2	-24,4	-29,3	-35,0	-41,6	-47,7	-53,9	-60,5	-66,8	-73,0	-73,0
350	-25,3	-33,3	-38,9	-45,6	-61,9	-69,4	-77,3	-85,0	-92,0	-100,1	-109,1
375	-33,7	-43,5	-49,8	-57,6	-69,7	-87,0	-96,4	-105,5	-113,3	-123,7	-135,6
400	-43,5	-55,6	-62,1	-70,9	-87,0	-96,9	-106,9	-117,8	-128,4	-136,9	-150,7
425	-54,5	-69,9	-76,0	-85,9	-106,5	-117,7	-129,2	-141,5	-154,2	-162,9	-181,2
450	-67,0	-86,3	-91,9	-102,9	-128,4	-140,9	-153,7	-167,7	-183,5	-191,5	-215,3
475	-81,2	-105,0	-109,9	-121,9	-152,6	-166,4	-180,7	-197,0	-216,3	-222,9	-252,9
500	-97,5	-126,0	-130,0	-143,1	-179,8	-194,8	-210,8	-229,8	-252,7	-257,8	-294,3
GEE[M]	222	208	195	185	179	170	163	157	154	148

TABLEAU 4 : DISTANCE DE TIR DANS LE MILLE 100Y

GESCHOSSABFALL / HOLDOVER CORRECTION / CHUTE DE LA BALLE / KOGELVAL /CORREZIONE BALISTICA / CORRECCION DEL PUNTO DE REFERENCA / KORREKSJON HOLDEPUNKT / ПОПРавka TOHКИ HABOДКИ
US 1 US 2 US 3 US 4 US 5 US 6 US 7 US 8 US 9 US 10 US 11 US 12
0	-2,0	-2,0	-2,0	-2,0	-2,0	-2,0	-2,0	-2,0	-2,0	-2,0	-2,0	-2,0	-2,0
25	-1,2	-1,2	-1,1	-1,1	-1,1	-1,0	-1,0	-1,0	-0,9	-0,9	-0,9	-0,9	-0,8
50	-0,6	-0,6	-0,5	-0,4	-0,4	-0,4	-0,4	-0,3	-0,2	-0,2	-0,2	-0,2	-0,1
75	-0,2	-0,2	-0,1	-0,1	-0,1	0,0	0,0	0,1	0,1	0,2	0,2	0,2	0,2
100	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0
125	0,0	0,0	-0,1	-0,2	-0,3	-0,3	-0,4	-0,5	-0,6	-0,7	-0,7	-0,7	-0,7
150	-0,1	-0,3	-0,6	-0,8	-0,8	-0,8	-1,1	-1,3	-1,5	-1,6	-1,6	-1,9	-1,9
175	-0,5	-0,8	-1,3	-1,6	-1,8	-1,8	-2,2	-2,6	-2,9	-3,1	-3,1	-3,5	-3,5
200	-1,1	-1,6	-2,3	-2,8	-3,2	-3,8	-4,3	-4,8	-4,8	-5,1	-5,1	-5,8	-5,8
225	-2,0	-2,7	-3,6	-4,3	-4,9	-5,8	-6,6	-7,2	-7,7	-7,7	-7,7	-8,6	-8,6
250	-3,2	-4,1	-5,2	-6,3	-7,1	-8,2	-9,2	-10,1	-10,9	-12,1	-12,9	-13,9
275	-4,6	-5,8	-7,2	-8,6	-9,8	-11,2	-12,4	-13,6	-14,8	-16,3	-17,4	-18,7
300	-6,3	-7,9	-9,6	-11,3	-12,9	-14,5	-16,1	-17,7	-19,3	-21,1	-22,7	-24,2
325	-8,4	-10,4	-12,4	-14,5	-16,5	-18,5	-20,5	-22,6	-24,6	-26,7	-28,7	-28,7
350	-10,7	-13,3	-15,7	-18,1	-20,7	-23,1	-25,6	-28,1	-30,6	-33,0	-35,4
375	-13,5	-16,7	-19,3	-22,1	-25,5	-28,5	-31,4	-34,4	-37,3	-40,0	-43,0
400	-16,6	-20,5	-23,4	-26,7	-31,1	-34,5	-37,9	-41,4	-44,8	-47,8	-51,5
425	-20,2	-24,9	-28,0	-31,6	-37,3	-41,2	-45,1	-49,1	-53,1	-56,3	-61,7
450	-24,3	-29,9	-33,0	-37,1	-44,3	-48,7	-53,1	-57,6	-62,3	-65,7	-71,9
475	-28,7	-35,7	-38,7	-43,1	-52,1	-56,9	-61,8	-66,9	-72,5	-75,8	-83,8
500	-33,7	-42,2	-45,0	-49,8	-60,6	-65,9	-71,3	-77,1	-83,8	-86,8	-96,9

TABLEAU 5 : DISTANCE DE TIR DANS LE MILLE 200Y

GESCHOSSABFALL / HOLDOVER CORRECTION / CHUTE DE LA BALLE / KOGELVAL /CORREZIONE BALISTICA / CORRECCION DEL PUNTO DE REFERENCA / KORREKSJON HOLDEPUNKT / ПОПРавka TOHКИ HABODKIN
US 1 US 2 US 3 US 4 US 5 US 6 US 7 US 8 US 9 US 10 US 11 US 12
0	-2,0	-2,0	-2,0	-2,0	-2,0	-2,0	-2,0	-2,0	-2,0	-2,0	-2,0	-2,0	-2,0
25	-1,1	-1,0	-0,8	-0,7	-0,7	-0,5	-0,4	-0,3	-0,2	-0,1	-0,1	-0,1	-0,1
50	-0,4	-0,2	0,1	0,3	0,4	0,6	0,8	1,0	1,1	1,4	1,7	1,9	2,1
75	0,2	0,4	0,7	1,0	1,1	1,4	1,7	1,9	2,2	2,4	2,6	2,6	2,9
100	0,6	0,8	1,1	1,4	1,6	1,9	2,2	2,4	2,6	2,6	2,6	2,9	3,0
125	0,8	1,0	1,3	1,5	1,7	2,0	2,3	2,5	2,6	2,6	2,6	2,9	3,1
150	0,7	0,9	1,1	1,3	1,5	1,8	2,0	2,1	2,2	2,2	2,5	2,5	2,7
175	0,5	0,6	0,7	0,8	1,0	1,1	1,2	1,3	1,4	1,4	1,5	1,7	1,7
200	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0	0,0
225	-0,7	-0,9	-1,0	-1,2	-1,4	-1,5	-1,7	-1,8	-1,9
250	-1,7	-2,1	-2,4	-2,8	-3,2	-3,5	-3,8	-4,1	-4,5
275	-3,0	-3,6	-4,1	-4,7	-5,4	-6,0	-6,4	-7,0	-7,7
300	-4,6	-5,5	-7,1	-8,2	-8,9	-9,6	-10,5	-11,6	-13,6	-13,6	-14,4
325	-6,5	-7,8	-8,7	-9,9	-11,3	-12,4	-13,5	-14,7	-17,3	-18,8	-20,0
350	-8,7	-10,5	-11,7	-13,2	-15,1	-16,5	-18,0	-19,7	-21,6
375	-11,3	-13,7	-15,1	-16,9	-19,6	-21,4	-23,2	-25,3	-27,7	-29,2
400	-14,3	-17,3	-18,9	-21,0	-24,7	-26,9	-29,2	-31,7	-34,6	-36,2
425	-17,8	-21,5	-23,2	-25,7	-30,6	-33,2	-35,9	-38,9	-42,2	-44,1
450	-21,7	-26,3	-27,9	-30,8	-37,2	-40,2	-43,3	-46,8	-50,7	-52,7
475	-26,0	-31,9	-33,3	-36,5	-44,6	-47,9	-51,5	-55,5	-60,3	-62,1
500	-30,8	-38,2	-39,3	-42,8	-52,7	-56,5	-60,5	-65,0	-71,0	-72,4

TABLEAU 6 : DISTANCE DE TIR DANS LE MILLE 300Y

CHUTE DE LA BALLE

CORRECTION DU POINT DE RÉFÉRENCE

DISTANCE DE LA CIBLE

US 1 US 2 US 3 US 4 US 5 US 6 US 7 US 8 US 9 US 10 US 11 US 12
0	-2.0	-2.0	-2.0	-2.0	-2.0	-2.0	-2.0	-2.0	-2.0	-2.0	-2.0	-2.0
25	-0.7	-0.5	-0.3	-0.1	-0.1	0.0	0.2	0.4	0.6	0.7	1.0	1.1
50	0.4	0.7	1.1	1.5	1.7	2.1	2.4	2.7	3.1	3.1	3.1	3.1
75	1.4	1.8	2.3	2.8	3.2	3.6	4.1	4.5	5.0	5.0	5.0	5.0
100	2.1	2.6	3.2	3.8	4.3	4.8	5.4	5.9	6.4	7.0	7.0	7.0
125	2.7	3.3	3.9	4.5	5.1	5.7	6.3	6.9	7.5	8.1	8.1	8.1
150	3.0	3.7	4.3	4.9	5.6	6.2	6.8	7.4	8.0	8.7	8.7	8.7
175	3.2	3.8	4.3	5.0	5.7	6.3	6.8	7.4	8.1	8.8	8.8	8.8
200	3.1	3.7	4.1	4.7	5.4	5.9	6.4	7.0	7.7	8.3	8.3	8.3
225	2.7	3.2	3.6	4.2	4.7	5.1	5.6	6.1	6.8	7.2	7.2	7.2
250	2.1	2.5	2.8	3.2	3.6	3.9	4.2	4.7	5.2	5.5	5.5	5.5
275	1.2	1.4	1.6	1.8	2.0	2.2	2.4	2.7	2.9	3.1	3.1	3.1
300	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0	0.0
325	-1.5	-1.9	-2.0	-2.2	-2.5	-2.8	-3.1	-3.4	-3.7	-3.8	-3.8	-3.8
350	-3.3	-4.1	-4.4	-4.9	-5.6	-6.2	-6.8	-7.4	-8.0	-8.3	-8.3	-8.3
375	-5.5	-6.9	-7.3	-8.0	-10.3	-11.2	-12.2	-13.2	-13.6	-14.7	-15.9	-15.9
400	-8.2	-10.0	-10.6	-11.6	-13.9	-15.1	-16.4	-17.7	-19.1	-19.6	-21.3	-21.3
425	-11.3	-13.7	-14.4	-15.6	-19.1	-20.6	-22.2	-24.0	-25.8	-26.4	-29.0	-29.0
450	-14.8	-18.1	-18.6	-20.1	-25.0	-26.9	-28.9	-31.0	-33.3	-34.0	-37.9	-37.9
475	-18.7	-23.2	-23.4	-25.2	-31.7	-33.9	-36.3	-38.8	-41.9	-42.3	-47.9	-47.9
500	-23.1	-29.1	-29.0	-31.0	-39.1	-41.7	-44.4	-47.5	-51.6	-51.6	-59.1	-59.1
