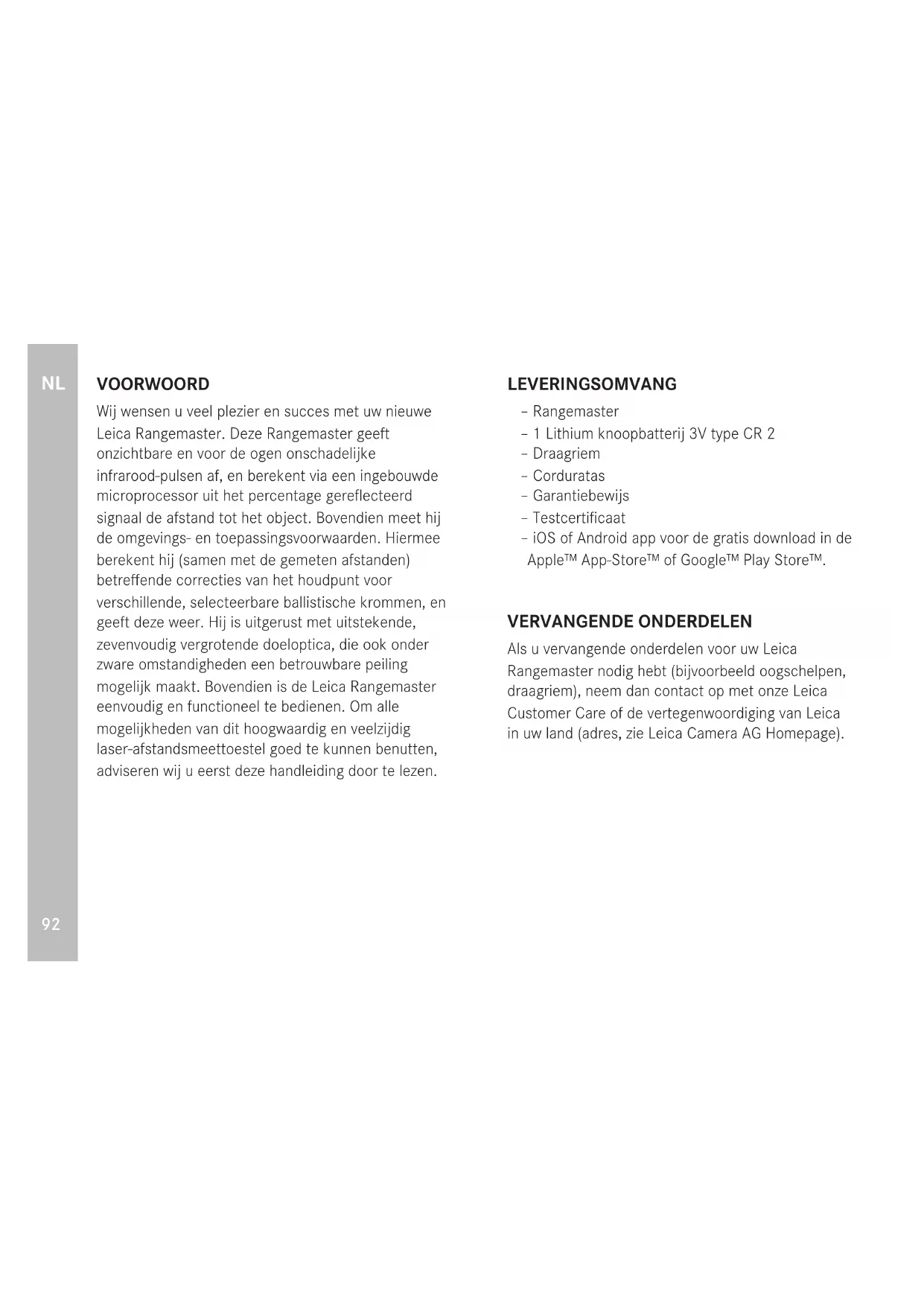

VORWORT

Wij wensen u veel plezier en succes met uw nieuwe Leica Rangemaster. Deze Rangemaster geeft onzichtbare en voor de ogen onschadelijke infrarood-pulsen af, en berekent via een ingebouwd microprocessoruit het percentage gereflecteerd signal de afstand tot het object. Bovendien meet hij de omgevings- en toepassingsvoorwaarden. Hiermee berekent hij (samen met de gemeten afstanden) betreffende correcties van het houdpunt voor verschillende, selecteerbare ballistische krommen, en geeft deze wee. Hij is uitgerust met uitstekende, zevenvoudig vergrotende doeloptica, die ook onder zware omstandigheden een betrouwbare peiling möglichkt maakt. Bovendien is de Leica Rangemaster eenvoudig en functioneel te bedieren. Om alle mogelijkheden van dit hoogwaardig en veelzijdig laser-afstandsmeettoestel goed te kutnen benutten, adviseren wij u eerst deze handleiding door te lezen.

LEVERINGSOMVANG

Rangemaster
- 1 Lithium knoopbatterij 3V type CR 2
Draagriem
Corduratas
- Garantiebewijs
- Testcertificaat
- iOS of Android app voor de Gratis download in de Apple™ App-Store™ of Google™ Play Store™.

VERVANGENDE ONDERDELEN

Als u verwangende onderdelen voor uw Leica Rangemaster nodig hebt (bijvoorbeeld oogschelpen, draagriem), neem dan contact op met once Leica Customer Care of de vertegenwoordiging van Leica in uw land (adres, zie Leica Camera AG Homepage).

(Geldt voor de EU en overige Europese landen met gezende inzameling)

Dit toestel bevat elektrische en / of elektronische onderdelen en mag.daarom Niet met het gangbare huisvuil worden meegegeven! Inplaats waarvan moet het voor recycling op door de gemeenteen beschikbaar gestelde inzamelpunten worden afgegeven. Dit is voor u Gratis. Als het toestel zich verwisselbare batterijen bevat, moeten deze vooraf worden verwijderd en eventueel volgens de voorschriften milieuvriendelijk worden afgevoerd (zie daartoe de geevens in de gebruiksaanwijzing van het toestel). Meer informatie over dit onderwerp ontvangt u bij uw gemeentelijk instantie, uw afvalverwerkingsbedrijf of de zaak waar u het toestel hebt gekocht.

VEILIGHEIDSVOORSCHRIFTEN BATTERIJ

• U mag uitsluitend het in deze handleiding vermelde en beschreiben batterijtype gebruiken (3 Volt Lithium knoopbatterij, bijvoorbeeld Duracell DL CR2, Ucar CR2, Varta CR2, of andere CR2 typen).
• Als deze batterijen Niet volgens de voorschriften worden gezrukt of als batterijen worden gezrukt die nicht hiervoor zich bestemd, kan onder bepaalde omstandigheden een explosie ontstaan!
• Deze batterijen mogen Niet voor langerearend aan ditte of zonlicht en vooral ook Niet aan vochtigheid of water worden blootgesteld. Bovendien mogen\ deze batterijen nooit in een magnetron of in een omgeving onder hoge druk worden geplaatst\ wegens gevaar van brand of explosie!
• Batterijen mogen in geen geval in het vuur worden gegood, verwarmd, opgeladen, gedemonteerd of opengebroken worden.
• Lege batterijen nicht met het gewone afval meegeven, want ze bevatten giftige, milieubelastende stoffen. Om ze via een gereguleerde recycling af te voeren,要去en ze bij de winkel of op een inzamellocatie worden ingeleverd.

LASER

De Rangemaster laserafstandsmeter gebruikt een onzichtbare laserstraal. Houd rekening met het volgende:

WAARSCHUWING

Het Niet-naleven van de volgende punten kan leiden tot waar letsel of de dood.

• Worden andere dan de hier gespecifieerde regelingen gebruikt, aanpassingen verricht of procedures toegepast, kan er gevaarlijke straling vrijkomen.
• Als u de weergave in het oculair ziet, is het product actief,Zendt hij onzichtbare laserstralenuit, en mag de laseruitgangsopening Niet op≦mand zijn gericht
• Demonteer het product Niet en verander het Niet, om de interne elektronica vrij te leggen: dit kan leiden tot schade of stroomslag
• Druk Niet op de knop Rangemaster terwijl u op een menselijk oog richt, of terwijl u de optiek vanaf de objectiefzijde bekijken
• Bewaar het product Rangemaster op een zodanige locatie dat kinderen er nicht bij können

Dit symbolism wijst op het feit dat een toepassing waar bij de hieronder beschreiben inhoud Niet in acht worden genomen, kan leiden tot letsel of materiele schade.

• Richt de laser nicht op een oog.
• Richt de laser nicht op mensen.
• Vermijd, met de Leica Rangemaster direct in helderelichtbronnen te kijken, om oogletsel uit te sluiten.
• Gebruik het apparaat Niet samen met andere extra optische elementen, zoals objectieven of veldkijkers. Gebruik van de Rangemaster laserafstandsmeter samen met een optisch apparaat verhoegt het gevaar van oogletsel.
• Als de afstandsmeter momenteel Niet nodig is, kom dan Niet in de buurt van de knop Rangemaster, om een abusievelijk afgeven van de laserstraal te vermijden.
• Verwijder de batterijen uit de behuizing, als u het product langereijd Niet gebruikt.

• U mag de Rangemaster laserafstandsmeter Niet uit elkaar halen, opnieuw in elkaar zetten of repareren. De uitgaande laserstraal kan uw gezondheid in gevaar brengen. Een eenmaal uit elkaar gehald, opnieuw in elkaar gezet of gerepareerd product valt nicht meer onder de fabrieksgarantie.

• Is de behuizingafdekking van de Leica Rangemaster beschadigd of produceert het apparaat na een val of om een andere reden een vreemd geluid,要去 u onmiddelijk de batterij eruit nemen en het apparaat Niet meer gebruiken.

Nederlands

Verklaring van Conkeemhalt (DoC)

B) OZEN verkaufst "Lucia Camera AG" dat dt product in overenfremming is me de esserblie vanaaten an andere relevante alsengelten van Richtlin 2014/53/EU.

Klenzen kuren een kunde downselen van het origine DoC bij onsze RE
produuten vanaf DoC server: www.pet.lawscamer.com

Neem in gaval van verdene vragan contact op met:

De productiedatum van uw camera vindt u op de stickers op de verpakking.

De datumnotatie is Jaar/maand/dag.

Dit product voldoet aan de vermogensstandaards voor laserproducten conform 21 CFR 1040, met uitzondering van de door variant nummer FDA-2016-V-3483 met efectief vanaf 4 november 2016 goedgekeurde eigenschappen.

INHOUDSOPGAVE

VOORWOORD 92
LEVERINGSOMVANG. 92
VERVANGENDE ONDERDELEN 92
VEILIGHEIDSVOORSCHRIFTEN 93
NAAM VAN DE ONDERDELEN 97
DRAAGRIEM BEVESTIGEN 98
DE BATTERIJ VERVANGEN 98
LAADTOESTAND VAN DE BATTERIJ 99
GEBRUK MET EN ZONDER BRIL 100
DIOPTRIE-COMPENSATIE 100
PRINCIPES VOOR MENUBEDIENING 101
BEDIENING / GEBRUK DOOR MIDDEL VAN LEICA
SPORTOPTICS APP 101
INSTELLING VAN DE GEWENSTE DISPLAY-HELDERHEID (brtn) 102
INSTELLING VAN DE GEWENSTE MAATEENHEID. 103
AFSTANDSMETING. 104
SCANMODUS 105
REIKWIJDTE EN MEETPRECISIE 106

WEERGAVE VAN DE ATMOSFERISCHE OMSTANDIGHEDEN 107
DE BALLISTISCHE KROMME BEPALEN 108
NIELSEN-KELLERMANN/KESTREL/ APPLIED BALLISTICS (LR+) 110
DE MIKPUNT TREFPUNT-AFSTAND INSTELLEN (Sd) 111
BALLISTISCHE UITVOERFORMATEN (RBCTM) 111
BALLISTISCHEUITVOERFORMATEN (LR) 112
INSTELLINGEN EN SELECTIE VAN DE BALLISTISCHE UITVOERFORMATEN. 113
DE EQUIVALENTE HORIZONTALAE AFSTAND (EH) 113
HET HOUDPUNT (HOLD) 114
TREFPUNTCORRECTIE DOOR MIDDEL VAN HOOGTE-INSTELLING 114
WEERGAVE EN CONTROLE VAN DE INGESTELDE
BALLISTISCHE PARAMETERS 115
FIRMWARE-UPDATES INSTALLEREN. 115
VERZORGING/REINIGING 116
FAQ. 117
TECHNISCHE GEGEVENS 118
LEICA CUSTOMER CARE 120

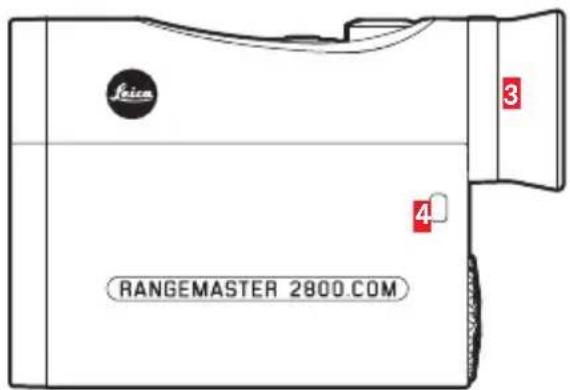

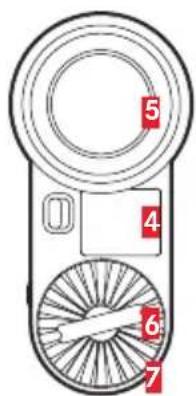

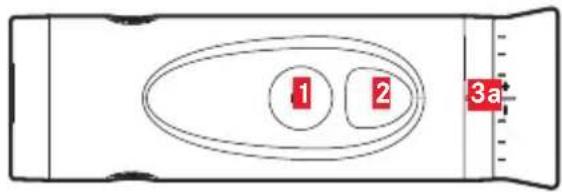

NAAM VAN DE ONDERDELEN

1 Hulpknop
2 Hoofdknop
3Oogschelp

Dioptrieschaal

4 Oog voor draagriem
5 Oculair
6 Deksel batterijvak
7 Batterijyak
Objectieflens
9 Laser-zendoptica

Dit product wordt gefabriceerd onder licentie van Leupold & Stevens, Inc.

DRAAGRIEM BEVESTIGEN

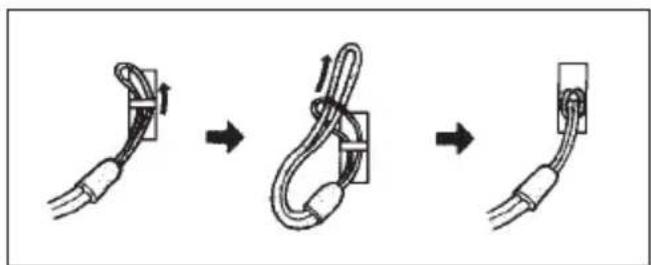

De kleine lus van de draagriem door het oog 4 aan de behuizing van de Leica Rangemaster schuiven. Dan het einde van de draagriem door dekleine lus halen en zo aantrekken dat de ontstane strop stevig om het oog aan de behuizing ligt.

DE BATTERIJ VERVANGEN

De Leica Rangemaster heeft voor de energietoevoere een 3 Volt Lithium knoopbatterij (bijvoorbeeld Duracell DL CR2, Ucar CR2, Varta CR2, of andere CR2 typen).

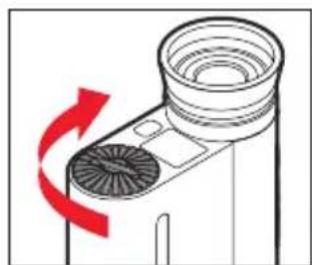

1. Open het deksel 6 van het batterijvak, door het gegen de klok in te draaien.

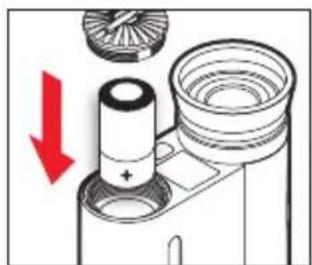

2. Plaats de batterij met zijn pluscontact vooraan (volgens de aanduiding in het batterijvak).
3. Sluit het deksel wee door dit met de klok mee te draaien.

Aanwijzingen

• Koude vermindert de batterijcapaciteit. Bij lage temperaturen adviseren wijARAom de Leica Rangemaster zich op het lichaam te dragen en met een neue batterij te gebruiken.
• Wanner de Leica Rangemaster langerearend nicht worden gebruikt, moet de batterij worden verwijderd.
• Batterijen要去en koel en droog worden bewaard.

LAADTOESTAND VAN DE BATTERIJ

Een verbruike batterij worden aangegeven door een knipperende weergave van meetwaarde en richtpunt. Nadat dit knipperen voor de eerste keer is opgetreden, zich nog meer dan 100 metingen met toenemend verminderde reikwijdtete möglichk.

GEBRUIK MET EN ZONDER BRIL

Waarnemers die geen bril dragen, lately de oogschelpen omhoog geklapt (afbeelding A, aflevertoestand). In deze positie is de juiste afstand van de Leica Rangemaster tot het oog gerealiseerd. Bij het waarnemen met bril worden de rubberen oogschelp waar onderen omgekeerd (afbeelding B).

DIOPTRIE-COMPENSATIE

Met de dioptrie-compensatie kunt u de scherpte van het richtpunt en de weergaven op de voor u optimale waarde instellen. Eenvoudig via de Leica Rangemaster een ver verwijderd object peilen en door het verdraaien van de oogschelen 3 het richtpunt op optimale scherpte instellen. Het richtpunt verschijnt met een druk op de hoofdknop 2. De ingestelde waarde kunt u op de schaal 3a op de oogschelen afl ezen. Een dioptrie-compensatie is möglichk voor gezichtsstoornissen tot ± 3,5 dioptrie.

PRINCIPES VOOR MENUBEDIENING

Het hoofdmenu bestaat uit de menupunter:

-Meter-/yard-weergave(USEU)
-Bluetooth-ontvangst (b+).
Ballistische kromme (boll)
- Mikpunt=trefpunt-afstand(Sld)
- ballistische uitvoerformaten (HbC)
-Display-helderheid (brtn)

Bijzonderheden over de functies staan in de betreffende gedeelten.

Zowel het hoofdmenu als de betreffende instelopties van de afzonderlijke menupunten zijn als gesloten lussen geschakeld; dat wil zichgen: alle punten / instellingen zijn.altijdweerbereikbaar door de knop meerdere malen in te drukken.

BEDIENING / GEBRUIK DOOR MIDDEL VAN LEICA SPORTOPTICS APP

Naast de directe menubediening, die zoals links beschreiben via de beiden knoppen functioneert, hebt u ook de mogelijkheid deze instellingen met behulp van de Leica Sportoptics app op een smartphone of tablet te realiseren. Dit geldt evenzeer voor all in deze handleiding beschreiben toepassingen en weergaven. De app kunt u gratis ophalen in zowel de Google™ Play Store™ voor Android™ apparaten, als in de Apple™ App-Store™ voor iOS™ apparaten.

Het gebruik van de app geleurt op basis van een draadloze Bluetooth®-radiooverbinding. De betreffende Bluetooth®-ontvanger van de Leica Rangelinder moet daartoe worden geactiveerd:

1. Houd de hulpknop Ianger dan 3 seconden ingedrukt.

EUBSverschijnt.

1. Druk 1x kort (< 2 s) op de hulpknop

2. De weergave gaat maar. Door op de hoofdknop 2 te drukken, selecteert u de gewenste instelling, OFF, APP of LAt.

3. Als de functie is geactiveerd, worden dit aangegeven door de weergave.

Aanwijzingen

• Verdere details over Bluetooth® toepassing vindt u in de Leica Sportoptics app.
• Om een optimale verbinding te garanderen, moet de afstand van de Rangemaster en de te verbinden smartphone of tablet zo Klein möglichlijk zijn.
• DeBluetooth®-radiooverbinding is ook vereist voor de gegevensoverdracht met behulp van een navenantuitgerust toestel van Nielsen-Kellermann (Kestrel Elite-model of dergelijkke, met berekeningssoftware van Applied Ballistics).
• Met de app kan ook dehelderheid van de weergave worden veranderd, om bijvoorbeeld de zichtaarheid bij verschillende Lichtomstandigheden te optimaliseren.

INSTELLING VAN DE GEWENSTE DISPLAY-HELDERHEID (brtn)

Dehelderheid van de Leica Rangemaster past zich met behulp van een omgevingslicht-sensor automatisch aan de omstandigheden aan, respectievelijk kan handmatig in meerere niveaus worden ingesteld.

1. Houd de hulpknop Ianger dan 3 seconden ingedrukt.
   EU85verschijnt.
2. Druk 5x kort (< 2 s) op de hulpknop
3. De weergave gaat via bft, ball, sld en ABC maar brtn.
4. Door op de hoofdknop te drukken, selekteert u het gewenste helderheitsniveau.
5. Selecteer Ruta om de volautomatische helderheitsregeling te gebruiken
6. Druk op de hulpknop om deinstelling op te slaan.

INSTELLING VAN DE GEWENSTE MAATEENHEID

De Leica Rangemaster kan worden ingesteld op het metrische of op het imperiale maateenhedensystem; dat wil zaggen: voor afstand / temperatuur / luchtdruk hetzij meter / Celsius / millibar hetzij yards / Fahrenheit / inHg (inches kwik). Deze instelling bepaalt ook de eenheden van het houdpunt, de ballistische krommen en de mikpunt=trefpunt.afstanden.

1. Houd de hulpknop Ianger dan 3 seconden ingedrukt.
   USEUverschiedt (knipperend)
2. Druk op de hoofdknop 1om de gewenste maateenheid te selecteren.
   US = voor weergave in yards
   EU = voor weergave in meter

Aanwijzing

De betreffende instelling is steeds te herkennen aan de weergave: Behalve de getallen verschijnt ook (voormeter) of y (voor yards).

1. Sla uw instelling op door kort op de hulpknop te drukken (< 2s)

2. De opgeslagen instelling brandt ter bevestiging eerst permanent, verrolgens gaat de weergave waar het menupunt (ballistische kromme ball) en dooft daarna (als er tenminste geen andere instelleningen werden gerealiseerd).

AFSTANDSMETING

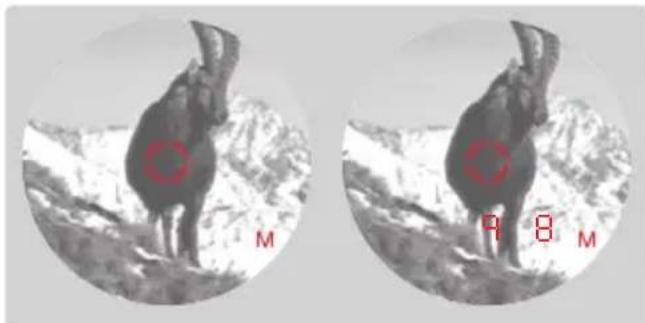

Om de afstand tot een object te meten, moet het nauwkeurig worden gepeild. Ga daartoe als volgt te werk:

1. Druk op de hoofdknop

2. Het toestel schakelt in.

3. Het richtpunkt verschijnt.

Na het loslaten van de hoofdknop is het richtpunt nog gedurende circa 6 seconden verlicht. Bij ingedrukt gehonden knop brandt het richtpunt permanent.

1. Peil het object, terwijl het richtpunt brandt.
2. Druk nogmaals op de hoofdknop.

Tijdens de meting dooft het richtpunt kortstondig.
- De meetwaarde worden weergegeven.

Zolang het richtpunt nog brandt, kan door het nogmaals indrukken van de hoofdknop algid een neue meting worden gestart.

• • • verschijnt, als

• de afstand tot het object minder dan 10 meter bedraagt, of

• de reikwijde wordt overschreden, of
• het object onvoldoende refl ecteert.

Na enkele seconden wordt de Leica Rangemaster automatisch uitgeschakeld.

SCANMODUS

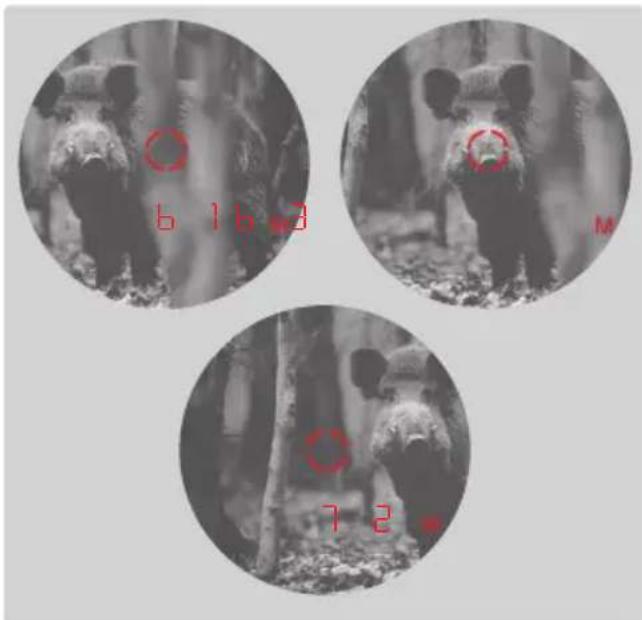

Met de Leica Rangemaster kan ook permanent (scanmodus) worden gemeten.

Houd de hoofdknop 2 bij de tweede bediening ingedrukt. Na circa 2,5 seconden gaat het toestel over\ aar de scanmodus en verricht dan permanent metingen. Dit herkent u aan de wisselende weergave.

Na circa elke halve seconde worden een neue meetwaarde aangegeven.

De scanfunctie is vooral practisch bij de meting op bewegende doelen.

Aanwijzingen

In de scanmodus worden de ABC-correctiewaarde (zie pagina 105) pas na de letzste meting weergegeven.
- In de scanmodus is het stroomverbruik op basis van de permanente metingen hoger dan bij afzonderlijke metingen.

REIKWIJDTE EN MEETPRECISIE

De maximale reikwijdte van de Leica Rangemaster wordt bereikt bij goed reflecterende doelobjecten en een visuel zich van circa 10km .Grote reikwijdtes konnen betrouwbaarder worden gemeten respectievelijk worden bereikt, als de Leica Rangemaster zeer rustig worden gehonden en / of ergens op worden geplaatst. De volgende factoren hebben invloed op de meetreikwijdte:

Op sterk reflecterende doelen	2500 m
Op bomen	1500 m
Op wild	500 m

Reikwijdté hoger lager
Kleur	wit zwart
Hoek tot het objectief	loodrecht scherp
Objectgrootte	groot Klein
Zonlicht	weinig (bewolkt)	veel (middagzon)
Atmosferische omstandigheden	helder nevelig

Bij bewolkte hemel en goed zich gelden volgende reikwijdtes respectievelijk nauwkeurigheden:

Reikwijdte in meter	Meetprecisie (1σ) Normal Mode	Meetprecisie (1σ)Scan Mode
10-200	+/- 0,5 +/- 1,5
200-400	+/- 1 +/- 2
400-800	+/- 2 +/- 3
Meer dan 800	0,5 % 0,5 %

Aanwijzing

Afstanden onder 200m worden inclusief een cijfer awhile de komma weergegeven, bijvoorbeeld HHS.

WEERGAVE VAN DE ATMOSFERISCHE OMSTANDIGHEDEN

Voor de nauwkeurige berekening van het trefpunt (zie daartoe het volgende gedeelte) berekent de Leica Rangemasterijdens de afstandsmeting ook drie belangrijke aanvullende geevens:

• de neiging van het toestel
• de temperatuur
• deluchtdruk.

De betreff Ende waarden Aunt u.altijd latent weergeven.

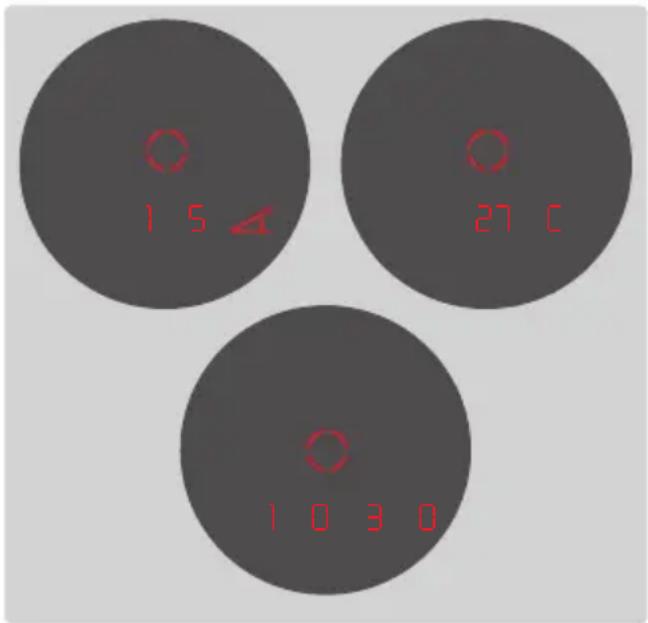

Druk 1x kort op de hulpknop 1.

• Het richtpunt verschijnt kortstondig (als Niet vooraf de afstandsmeting was ingeschakeld). Aansluitend verschijnen inplaats van de afstand, circa 2 s lang na elkaar
• de neigingshoek (gekenmerkt door extra hoeksymbool)
• de temperatuur
• de luchtdruk

Aanwijzing

Als de behuizing van de Leica Rangemaster, bijvoorbeeld bij de overgang van binnenruimtesaar buiten, een duidelijk van de omgeving afwijkende temperatuur heeft, kan het maximaal circa 30 minuten duren, tot de intern liggende meetsonde wee der correcte omgevingstemperatuur weergeeft.

DE BALLISTISCHE KROMME BEPALEN

Om de trefpuntcorrectie nauwkeurig te konnen berekenen, bepaalt de Leica Rangemaster de kogelbaan op basis van aan het gebruike kaliber en kogeltype en -gewicht. Dit omvat desgewenst de aanpassing van de berekening van de equivalente horizontale afstand (EH-, zie pagina 113), van het houdpunt (HOLD, zie pagina 22) of van de vizierinstelling (1/1-4/1-3/10/5, zie pagina 114). Hiertoe kurz u kiezen uit 12 verschillende, vast geprogrammeerde ballistische krommen. Zoek in de tabel in de bijlage, die bij de ingestelde mikpunt=trefpunt.afstand hoort, de ballistische kromme, die het beste overeenkomt met de gegevens van de munitiefabrikant voor het trefpunt.

Voorbeeld

De richtkijker is ingeschoten op 100m , dus geldt tabel 1. Als trefpunt voor de gebruikte munitie worden -15,0 cm op 200m aangegeven. In de betreffende kolom komt de waarde 14,5 cm in de regel EUH hier het best mee overeen; dat is dus de passende ballistische kromme.

Aanwijzing

Bij het gebruik van de van de ballistische functie van de Leica Rangemaster op grotere afstanden dan 300m en / of bij gebruik van andere, Niet door de toestelinterne instellingen afgedekte munitietypen adviseren we u, of de ballistische gegevens van uw munitie door praktijktesten te bepalen, om de betreffende passende kromme te konnen selecteren, of.Deze met behulp van het Leica ballistisch rekenprogramma te bepalen, en via Bluetooth over te brengen aan het toestel.

Een ander alternatif is, ballistische gegevens met behulp van een navenant uitergerust toestel van Nielsen-Kellermann/Kestrel (Elite-modellen of dergelijkke, met berekeningssoftware van Applied Ballistics) door middel van een Bluetooth®- radiooverbinding maar de Leica Rangemaster te latenten overdragen.

De ballistische kromme instellen

Begin met stap 1., als u de menubediening vooraf nog Niet had opgeroepen, of met stap 3., als u vooraf juist de maateenheid had ingesteld en de weergave noog knippert.

1. Houd de hulpknop Ianger dan 3 seconden ingedrukt.

EUUSverschijnt.

1. Houd de hulpknop kort (≥ 3s) ingedrukt.

btverschijnt.

1. Druk 1x kort (<2s) op de hulpknop.

2. De weergave gaat maar de ballistische

krommen ball.

1. Druk op de hoofdknop

• De weergave.gaat maar EUU of USI

• Door meerdere keren kort op de hoofdknop te drukken, selecteert u de gewenste ballistische kromme.

• EUI tot EUI2 of US1 tot US2, respectievelijk

• C5t, als u een reeds opgeslagen kromme van de App wil gelebruiken

-Off, als u de afstandsweergave zonder trefpunt-correctieweergave (ABC, zie pagina 113 ff) wenst.

• onder b+ menupunt LHT, als u gegevens van een navenant uitergerust Nielsen-Kellermann toestel (Kestrel Elite modellen) via een Bluetooth®-ver-binding wilt overdragen, respectievelijk

• Sla uw instelling op door kort op de hulpknop te drukken.

• De opgeslagen instelling brandt ter bevestiging 4 seconden permanent, cervolgens gaat de weergave maar deinstilling van de mikpunt=trefpunt-afstand (Sd) en dooft daarna.

Als een ballistische kromme is ingesteld, worden na iedere afstandsmeting eerst 2 seconden lang de afstandswaarde weergegeven, daarna 6 s lang de berekende correctiewaarde.

NIELSEN-KELLERMANN/KESTREL/APPLIEDBALLISTICS（LAH）

Met behulp van de instelling LHTkunt u, als alternatif voor Leica Ballistik (ABC, zie pagina 113 en verder), ballistische correctiewaarden van de firma Applied Ballistics gebruiken. Daartoe is een navenant uitergerust toestel van de firma Nielsen-Kellermann (Kestrel Elite-modellen of dergelijke) vereist. Het kan verbinding opnemen met de Leica Rangemaster, nadat u hiertoe diens Bluetooth®-functie hebt geactiveerd (zie pagina 10). De Leica Rangemaster meet verzolgens zowel de afstand als de hoek, en zendt deze gegevensaar het Kestrel Elite apparaat. Deze gezebuikt de gegevens verzolgens bij de berekening van de ballistische waarden, en levert uiteindelijk de bijbehorende correctiewaarden aan de Leica Rangemaster. Configureer eerst het Kestrel Elite apparaat toestel. Meer details over die bediening van het apparaat leest u in diens handleiding.

Aanwijzingen

• Voor de juistheid van de aan de Leica Rangemaster verstrikae waarden aanvaardt Leica Camera AG geen enkele verantwoordelijkheid.

• Houd rekening met het volgende:

• Sterke elektromagnetische velden, bijvoorbeeld van radarinstallaties, können storingen en / of verkeerde waarden veroorzaken.

• Ook het aardmagnetische veld kan afwijkingenveroorzaken.
• Houd rekening met de reikwijdtes van het gebruekte Nielsen-Kellermann/Kestrel apparaat, die u kunt vinden in diens handleiding.

DE MIKPUNT TREFPUNT-AFSTAND INSTellenLEN (5d)

Begin met stap 1., als u de menubediening vooraf nog Niet had opgeroepen, of met stap 3., als u vooraf juist de ballistische kromme had ingesteld en de weergave Sid nog knippert.

1. Houd de hulpknop Janger dan 3 seconden ingedrukt.

EUUSverschijnt.

1. Druk 3x kort (< 2 s) op de hulpknop. De weergave gaat via bt, ballaar Sd.
2. Door meerdere keren op de hoofdknop te drukken,selecteert u de gewenste mikpunt trefpunt-afstand.

-100 [m],
-200 [m], of
GEE [m], respectievelijk
- [y], of
-200 [y], of
-300 [y].

1. Sla uw instelling op door kort op de hulpknop te drukken.

2. De opgeslagen instelling brandt ter bevestiging 4 seconden permanent, cervolgens gaat de weergave waar en dooft daarna.

BALLISTISCHE UITVOERFORMATEN (RBCTM)

Met behulp van de Advanced Ballistic Compensation (RbC) van de Leica Rangemaster kun t u in navolging op de gemeten afstand desgewenst een van de volgende drie ballistische waarden latent weergeven:

• de equivalente horizontale afstand (EH-)
• het betreffende houdpunt (HOLD)
• het aantal vereiste klichen op de vizier-snelinstelling (MOA/Klicks)

Zowel het weergegeven houdpunt als de weergegeven
EH-waarde honden rekening met:
de gemeten afstand tot het doel,

b. de neigingshoek van het wap
c. de ingestelde ballistische kromme,
d. de ingestelde mikkpunt trefpunt-afstand

Aanwijzingen

• De berekening van de genoemde waarden berust op de betreffende ingestelde ballistische kromme; dat wil zaggen: deze要去 vooraf worden geselecteerd (zie pag. 108).
• Ballistische uitvoerwaarden worden veiligheidshalveslechts tot een afstand van 800m aangegeven. Bovendien worden alleen de werkelijk gemeten afstand aangegeven.

Belangrijk

• Houd er rekening mee dat juist bij große afstanden het effect van alle ballistische relevante factoren duidelijk toeneemt en dat er awijkingen konnen zijn. De weergegeven ballistische waarden要去enkaarom nadrukkelijk als hulpmiddel worden opgevat!
• Onafhankelijk van het gebruik van每次都 informatatie is het inschatten van de betreffende jachtsituatie uw eigien verantwoordelijkheid!

BALLISTISCHE UITVOERFORMATEN (LA+)

De weergaven in de Lat modus+zijn als volgt opgebouwd:

U	Up respectievelijk correctie maar boven
d	down respectievelijk correctie maar onderen
L	left respectievelijk correctie maar links
r	right respectievelijk correctie maar rechts

INSTELLINGEN EN SELECTIE VAN DE BALLISTISCHE UITVOERFORMATEN

Begin met stap 1., als u de menubediening vooraf nog Niet had opgeroepen, of met stap 3., als u vooraf juist de mikkpunt=trefpunt-afstand had ingesteld en de weergave ABC nog knippert.

1. Houd de hulpknop Ianger dan 3 seconden ingedrukt.

USEUverschiedt.

1. Druk 4x kort (< 2 s) op de hulpknop

2. De weergave gaat via bt, bALL en Sld maar AbC.

3. Door meerere keren op de hoofdknop te drukken,selecteert u de gewenste ballistische instelling.

EH, of
HOd, of
1 (1 MOA), (weergave in absolute waarden)
(1/4 MOA), (weergave in klicken)
respectievelijk
(1/3 MOA), (weergave in klicken) respectievelijk
mm, respectievelijk
5 mm.

1. Sla uw instelling op door kort op de hulpknop te drukken.

2. De opgeslagen instelling brandt ter bevestiging 4 s permanent, cervolgens dooft de weergave.

DE EQUIVALENTE HORIZONTALAE AFSTAND (EH-)

Schoten op hoger oflager gelegen doelen zich onderworpen aan ballistische voorwaarden. Daarom vereisen ze kennis van de, voor de jacht belangrijke, equivalente horizontale afstand (Equivalent Horizontal Range, Ehr). Kennis van de Ehr is bijvoorbeeld belangrijk bij gebruik van het ballistisch vizier.

EH-waarden worden aangegeven door de aanvullende weergave EH.

Aanwijzing

Ook horizontale EH-metingen kuren waarden geven die afwijken van de 'rechtlijnig' gemeten afstand.

HET HOUDPUNT (HOLD)

Als houdpunt worden ieder punt aangeduid, waarop met het wapen worden gericht inplaats van op het eigendijke richtpunt, om de door de baan van de kogelveroorzaakte afwijking te compenseren (bijvoorbeeld bij het gebruik van klassieke jachtvizieren). Door de weergave van het houdpunt kan de Leica Rangemaster bij de jacht waarde volle ondersteuning bieden voor het aanbrengen van zo nauwkeurig möglichke schoten. Basis voor de berekening zichn naast de afstand de in het vorige gedeelte vermelde randvoorwaarden en de door u geselecteerde ballistische kromme.

Aanwijzing

Het weergegeven houdpunt / opzetwaarde worden als het in relatie tot de afstand tot het doel aangegeven. Voorbeeld: Als 300m 30 wordt weergegeven, moet u op het object 30~cm hoger aanhonden, dan zonder correctie het geval was.

TREFPUNTCORRECTIE DOOR MIDDEL VAN HOOGTE-INSTELLING

(Klick-/MoA-installing)

Afwijkingen van het trefpunt konnen door navenante instelling van het vizier op uw richtkijker worden gecompenseerd. De Leica Rangemaster kan u, onder inachtname van de kogelbaan en de mikpunt trefpunt-afstand (zie pagina 111), de daartoe vereiste instelling weergeven; dat wil zaggen: het aantal klichen. Voor verschillende hoogtes kunt u waar bij opgeven, of de klick-stappen op basis van de internationaal gangbare MOA-indeling (Minutes Of Angle), of in stappen van 5 of 10 millimeter要去en worden weergegeven.

WEERGAVE EN CONTROLE VAN DE INGE- STELDE BALLISTISCHE PARAMETERS

Als u uw instellingen wilt controlleren,kest u de waarden op elk gewenst moment weergeven:

Druk 1x kort op de hulpknop 1.

Erverschijnt:

-Hoek

• Temperatuur en

Luchtdruk

Druk 2x kort op de hulpknop 1.

• Bluetooth® actief

-APP of ER+

-brtn

• Bluetooth® gedeactiveerd/BALL actief

• Bluetooth® gedeactivateerd/BRLL gedeactivateerd

OFF

-brtn

FIRMWARE-UPDATES INSTALLEREN

Leica werkkt voortdurend aan de verdere ontwikkeling en optimalisering van zijn producten. Omdat er bij uw Leica Rangemaster zich veel functies uitsluitend door software worden gestuurd,{kunnen enkele van deze verbeteringen en uitbreidingen van opties achefteraf worden geinstalleerd. Om deze reden worden zogenaamde firmware-updates ingevoerd. Deze camera is af fabriek algtd utgerust met de niewste firmware.U kunt deze updates zich heel eenvoudig met behulp van de Leica Sportoptics app realiseren, die u zowel in de GoogleTM Play StoreTM voor AndroidM apparatus als in de AppleTM App StoreTM voor iOST M apparaten gratis=kunt ophalen.

Belangrijk

Schakelijdens de updateprocedure het toestel beslist Niet UIT.

Aanwijzing

De gegevens in deze handleiding hebben betrekking op de bij de marktintroductie geldige firmwareversie.

VERZORGING/REINIGING

Bijzonder onderhoud van uw Leica Rangemaster is nicht vereist. Grove vuildeeltjes, zoals zand,要去en met een haarpenseel worden verwijderd of worden wegbelambdazen. Vingerafdrukken en dergelijk op de lenzen kunt u eerst met een vochtige doek en daarna met een zachte, schone leren doek of stofvrij textiel afvegen.

Belangrijk

• Oefen geen große drukuit bij het reinigen van sterk verwulde lenzen. De afwerklaag is weliswaar zeer krasvast, maar kan door zand of zoutKristallen toch worden beschadigd.
• De behuizing mag uitsluitend met een vochtige doeck worden gereinigd. Droge doeken konnen statische lading veroorzaken. Gebruik nooit alcohol of andere chemische oplosmiddelen voor de reiniging van de lenzen of de behuizing. Elke Leica Rangemaster heeft naast de typeaanduiding een 'persoonlijk' productienummer. Noteer dit nummer en berg het voor de veiligheid op bij uw documentatie.

Let op

Het toestel mag in geen geval worden geopend!

FAQ

Fout Oorzaak Oplossing
Bij de observatie worden geen cirkelvormig beeld bereikt.	a) De pupil van de waarnemer correspondeeliet met de uittredepupil van het oculair. b) De stand van de oogschelen komt nicht overe-een met het juiste gebruik met en zonder bril.	a) Ogenpositie corrigeren. b) Aanpassing corrigeren: Brildragers knikken de oogschelp om; bij waarneming zonder bril blijdt deze omhoog geklapt (zie pag. 100).
Weergave onscherp Dioptriccompensatie	net exact Dioptriccompensatie nogmaals verrichten	zie pag. 100)
Bij de afstandsmeting verschijnt de weergave '--'	a) Waarde boven of onder het meetbereik b) Reflectiegraad van het object ontoreiekend	Gegevens van het meetbereik in acht nemen (zie pagina 104)
Weergave knippert of geen meting möglichk	Batterij leeg Batterij verwangen (zie pagina 98)

TECHNISCHE GEGEVENS

Naam van toestel	LEICA RANGEMASTER CRF 2800.COM
Typenummer	8042
Vergrotting	7x
Diameter objectief	24 mm
Uittrede-pupil	3,4 mm
Schemeringwaarde	13
Geometrische Lichtsterkte	11,8
Zichtveld (op 1.000 m)	115,6 m
Objectieve zichthoek	6,6°
Uittredepupillen, lengteafstand	15 mm
Type prisma	Dakkant
Coating
op lenzen	High Durable Coating (HDCTM) en Aqua-Dura coating op buitenlenzen
op prisma's	Fasecorrectiecoating P 40
Dioptriecompensatie	±3,5 dpt.
Geschikt voor brildragers	Ja, door omkeerbare rubberen oogschelen
Afstandsmeting
Maximale reikwijdte	circa 2500 m
Equivalente horizontale afstand	circa tot 1100 m
Ballistische uitvoerwaarden	circa tot 800 m
Minimale afstand	circa 10 m
Meetnauwkeurigheid	10-200: +/- 0,5; 200-400: +/- 1; 400-800: +/- 2; Meer dan 800: 0,5%
Weergave / maateenheid	LED met vier cijfers plus extra teken / maar wens in meter / centimeter, respec-tievelijk yards / inches
Maximale meetduur	circa 0,3 s
Meetmethoden	Afzonderlijke meting, scanmodus
Laser Laserstraße-divergentie	Onzichtbaar, oogveilig volgens EN en FDA classe 1 circa 0,85 x 1,28 mrad
Materialial behuizing / chassis	Koolstofvezelversterkte kunststof, zacht gelakt / Magnesium persgietwerk
Interfaces Bluetooth®	Bluetooth® 4.1
Waterdichtheid Behuizing Geheugenkaartsleuf	Voor 30 min: drukwaterdicht tot 1 m waterdiepte Spatwaterbestendig
Werktemperatuur	-20 tot 55 °C
Opslagtemperatuur	-40 tot 85 °C
Batterij	Lithium knoopbatterij 3V type CR2
Levensduur batterij	circa 1.700 metingen bij 20 °C
Afmetingen (B×H×D)	circa 75 x 34 x 113 mm
Gewicht (met batterij)	circa 185 g

Wijziging in constructie,uitvoering en aanbod voorbehonden.

LEICA CUSTOMER CARE

Voor het onderhoud van uw Leica utrusting en advies voor alle Leica producten en het bestellen ervan staat de afdeling Customer Care van Leica Camera AG voor u maar. Bij reparaties of bij schade kutu eveneens contact opnemen met de afdeling Customer Care of direct met de reparationservice van een Leica-vertegenwoordig in uw land.

Leica Camera AG

Leica Customer Care

Am Leitz-Park 5

35578 Wetzlar

Germany

Telefoon: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.leica-camera.com

Opmerkingen bij de bijlage

• In de tabellen 1, 2 en 3 zijn de afstanden in meters, de kogelhelling-waarden in centimeters aangegeven; in de tabellen 4, 5 en 6 in yards respectievelijk inches.

• Alle waarden gelden voor:

• een luchtdruk van 1013 mbar

• een temperatuur van 20^
• horizontal schieten

PREFAZIONE
