BEDIENUNGSANLEITUNG Rangemaster CRF 2800.COM LEICA

ANLEITUNG | INSTRUCTIONS

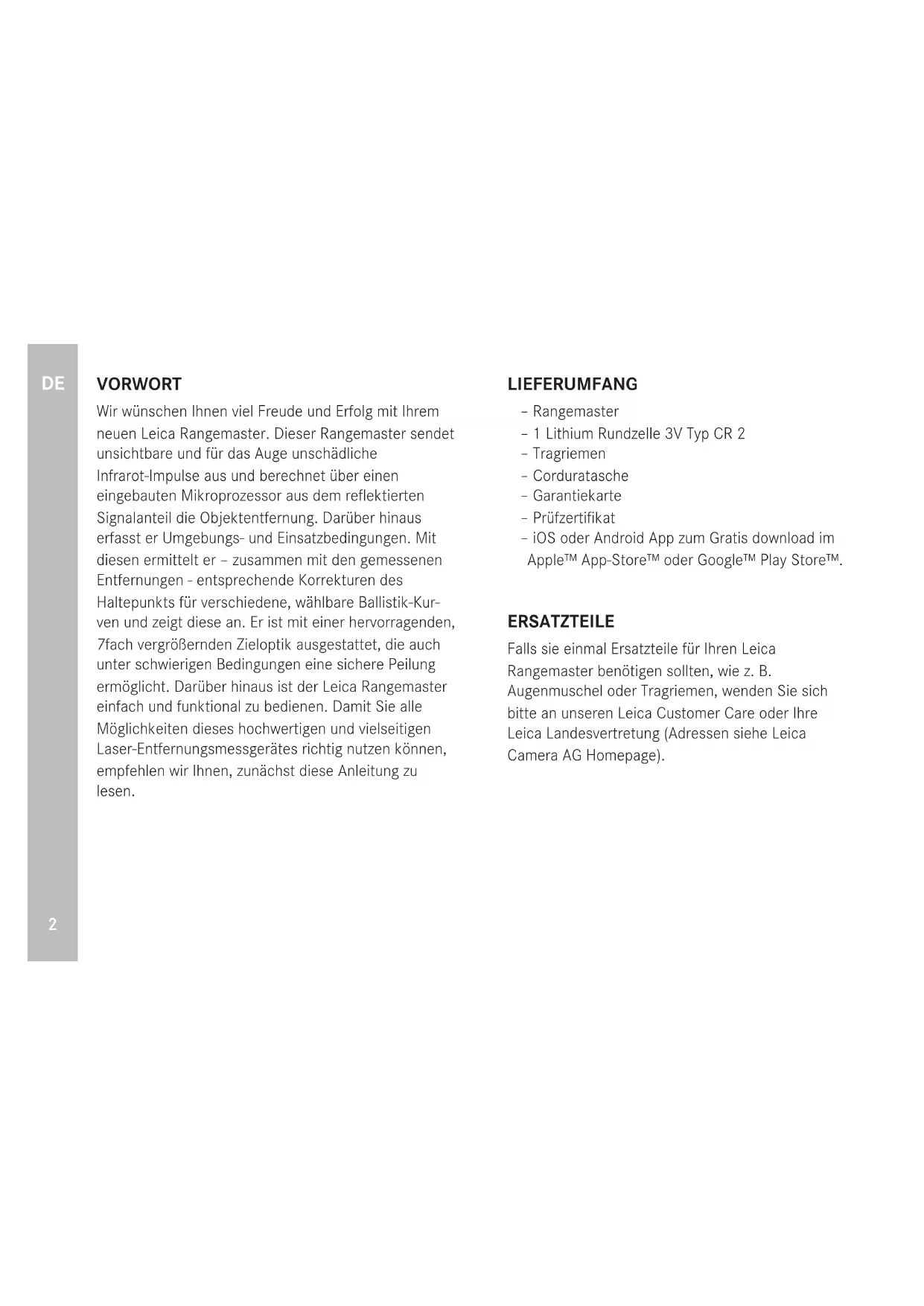

Wir wünschen Ohnen viel Freude und Erfolg mit ihrem neuen Leica Rangemaster. Diese Rangemaster sendet unsichtbare und für das Auge unschädliche Infrarot-Impulse aus und berechnet über einen eingebauten Mikroprozessor aus dem reflektierten Signalanteil die Objektenternung. Darüber hinaus erfasst er Umgebungs- und Einsatzbedingungen. Mit diesen ermittelt er - zusammen mit den gemessenen Entfernungen - entsprechende Korrekturen des Haltepunkts für verschiedene, wählbare Ballistik-Kurven und zeigt diese an. Er ist mit einer hervorragenden, Zfach vergroßbenden Zieloptik ausgestattet, die auch unter schwierigen Bedingungen eine sichere Peilung erhöglich. Darüber hinaus ist der Leica Rangemaster einfach und funktional zu bedieren. Damit Sie alle Möglichkeit eines hochwertigen und vielseitigen Laser-Enternungsmessgerätes richtig nutzen können, empfehlen wir Ohnen, zunachst diese Anleitung zu lessen.

LIEFERUMFANG

Rangemaster
- 1 Lithium Rundzelle 3V Typ CR 2
- Tragriemen
Corduratasche
- Garantiekarte
- Prüfzertifikat
- iOS oder Android App zum Gratis download im Apple™ App-Store™ oder Google™ Play Store™.

ERSATZTEILE

Falls sie einmal Ersatzteile für ihren Leica Rangemaster benötigen sollenen, wie z. B. Augenmuschel oder Tragriemen, wenden Sie sichitte an unseren Leica Customer Care oder ihreLeica Landesvertretung (Adressen siehe Leica Camera AG Homepage).

ENTSORGUNG ELEKTRISCHER UNDELEKTRONISCHER GERÄTE

(Gilt für die EU sowie andere europäische Länder mit getrennten Sammelsystemen)

Dieses Gerät enthalt elektrische und/oder elektronische Bauteile undarf daher nicht im normalen Hausmüll entsorgt werden! Stattdessen muss es zwecks Recycling an entsprechenden, von den Gemeinden bereitgestelltten Sammelstellen abgegeben werden. Dies ist fur Sie kostenlos. Falls das Gerät selbst wechselbare Batterien oder Akkus enthalt, müssen diese vorher entnommen werden und ggf. Ihrseits vorschrifsmäßig entsorgt werden (siehe dazu die Angaben in der Anleitung des Geräts). Weitere Informationen zum Thema besteht dem Gesamt, in dem sie desses Gerät erworben haben.

SICHERHEITSHINWEISE

AKKU

• Esoridausschließlich der in dieser Anleitung aufgeführte und beschriebene Batterietyp (3 Volt Lithium-Rundzelle; z. B. Duracell DL CR2, Ucar CR2, Varta CR2, oder anderen CR2-Typen) verwendet werden.
• Die vorschrifswidrige Verwendung dieser Batterien und die Verwendung von nicht vorgesehenen Batterietypen können unter Umständen zu einer Explosion führen!
• These Batterien dürfen weder länger Zeit Hitze oder Sonnenlicht, noch Feuchtigkeit oder Nisse ausgesetzt werden. Ebenso weniger dürfen diese Batterien in einem Mikrowellenofen oder einem Hochdruck-Behälter untergebracht werden - es besteht Feuer- oder Explosionsgefahr!
• Batterien dürfen keinesfalls ins Feuer geworfen, erhitzt, wieder aufgeladen, zerlegt oder aufgebrochen werden.
• Verbrauchte Batterien dürfen nicht in den normalen Hausmüll geworfen werden, Denn sie enthalten giftige, die Umwelt belastende Substanzen. Um sie einem geregelten Recycling zuzuführen, sollen den beim Handel abgegeben oder zum Sondermüll (Sammelstelle) gegeben werden.

LASER

Im Leica Rangemaster wird ein unsichtbarer Laserstrahl eingesetzt.itte beachten Sie Folgendes:

WARNING:

Die Nichtbeachtung folgender Punkte kann zu schweren Verletzungen oder zum Tod führen.

• Werden andere als die in dieser Anleitung aufgeführten Bedienungsvorgänge verwendet bzw. Anpassungen am Gerät vorgenommen, kann es zum Austritt gefährlicher Strahlung kommt.
• So lange Sie die Anzeige im Okular sehen, ist das Produkt aktiv, sendet einen unsichtbaren Laserstrahl aus und die Laser-Fokussieroptik darf nicht auf jemanden gerichtet sein.
• Demontieren oder verändern Sie den Leica Rangemaster nicht; wenn die interne Elektronik freigelegt wird, kann dies zu Schäden oder Stromschlagen führen.
• Drücken Sie keine der beiden Tasten, während Sie auf ein menschliches Auge zielen oder die Optik von der Objektivseite aus betrachten.
• Bewahren Sie den Leica Rangemaster nicht in Reichweite von kleinen Kindern auf.

VORSICHT:

Die Nichtbeachtung folgender Punkte kann zu Verletzungen oder zur Beschädigung des Geräts führen.

• Richten Sie den Laser nicht auf ein Auge.
• Richten Sie den Laser nicht auf Menschen.
• Vermeiden Sie den direkten Blick mit ihrem Leica Rangemaster in helle Lichtquellen, um Augenverletzungen auszuschlieben.
• Betreiben Sie den Leica Rangemaster nicht mit anderen zusätzlichen optischen Elementen wie Objektiven oder Ferngläsum. Eine Verwendung des Leica Rangemasters zusammen mit einem optischen Gerät erhöht die Gefahr einer Verletzung der Augen.
• Wird die Enternungsmessung成龙 nicht benötigt, sollen den Sie es vermeiden, eine der beiden Tasten zu betätigten, um ein unbeabsichtigtes Abgeben des Laserstrahls zu vermeiden.
• Entfernen Sie die Batterie aus dem Gehäuse, wenn Sie den Leica Rangemaster für längerere Zeit nicht verwenden.

• Sie dürfen den Leica Rangemaster nicht zerlegen, neu zusammensetzen oder reparieren. Die ausgegehende Laserstrahlung kann ihre Gesundheit gefährden. Ein einzelmal zerlegtes, neu zusammengesetztes oder repariertes Gerät unterliegt nicht mehr der Herstellergarantie.

• Ist das Gehäuse des Leica Rangemasters beschädigt oder gibt das Gerät nach einem Sturz oder aus einem anderen Grund einen fremdartigen Ton ab, so enthalten Sieitteibefort die Batterie und verwenden das Gerät nicht mehr.

Deutsch
Korformittlserkrlung (DoC)
DieLeiceCameraAGBestiglhermitt, dass classes Product den grundlegenden Anforderungen und sonstigen relevanten Vorgaben der Rohrline 2014/53/EU
erptschrift.
Kunden kinnern eine Kapie der OriginalDoc zu unseren RE-Produkten von unseren Doc-Server houmertaden: www.ort.leics-camera.com
Wandern Sie sich im Fall weltbarer Fragen an den Produkt Support der Leica Camera AG Am Latz-Park 5, 35578 Wetzlar, Deutschland
Wirkss-Sender: Verwendungster Freqizbereich: 2412 MHz bis 2462 MHz (Mittlere Frequenz-WLAN) 2402 Mhz to 2480 MHz (Mittlerer Frequenz-Buhtcoth/Wireless technology) Max. Ausgangsleitung: 20 ohm [ERP]

Das Produktionsdatum findsie auf den Aufklebern in der Garantiekarte und/oder auf der Verpackung. Die Schreibweise des Datumist: Jahr/Monat/Tag.

TECHNISCHE DATEN DES LASERS

Laserklasse IEC/EN Class	1
Wellenlänge (nm) 897
Pulsdauer (ns) 64
Ausgangsleistung (W) 0,965
Strahlendivergenz (mrad) Vertical: 1,28, Horizontal: 0,85

Dieses Produkt entspricht den Leistungsstandards für Laserprodukte gemäß 21 CFR 1040, mit Ausnahme der durch Variance Number FDA-2016-V-3483 mit Wirkung ab 4.11.2016 genehmigten Eigenschaften.

INHALTSVERZEICHNIS

VORWORT 2
LIEFERUMFANG 2
ERSATZTEILE 2
SICHERHEITSHINWEISE 3
BEZICHNUNG DER TEILE 7
TRAGRIEMEN ANBRINGEN 8
AUSWECHSELN DER BATTERIE. 8
LADEZUSTAND DER BATTERIE 9
VERWENDUNG MIT UND OHNE BRILLE 10
DIOPTRIEN-AUSGLEICH 10
GRUNDSATZLICHES ZUR MENUSTEUERUNG. 11
STEUERUNG/NUTZUNG MITTELS LEICA SPORTOTIK-APP....11
EINSTELLUNG DER GEWUNSCHTEN DISPLAY HELLIGKEIT (brtn) 12
EINSTELLUNG DER GEWUNSCHTEN MASSEINHEIT 13
ENTFERNUNGSMESSUNG 14
SCAN-BETRIEB 15
MESSREICHWEITE UND GENAUGKEIT. 16
ANZEIGERADMTOSPHARISCHENBEDINGUNGEN.17
BESTIMMEN DER BALLISTIK-KURVE. 18

NIELSEN-KELLERMANN/KESTREL/
APPLIED BALLISTICS (LR+) 20
EINSTELLLEN DER FLECKSCHUSS-ENTFERNUNG (3d) 21
BALLISTISCHE AUSGABEFORMATE (RBCTM) 21
BALLISTISCHE AUSGABEFORMATE (LR). 22
EINSTELLUNGEN UND AUSWAHL DER BALLISTISCHEN AUSGABEFORMATE. 23
DIE AQUVALENTE HORIZONTALE ENTERNUNG (EH) 23
DER HALTEPUNKT (HOLD) 24
TREFFPUNKTKORREKTUR MITTELS ELEVATIONSVERSTELLUNG 24
ANZEIGE UND UBERPRUFGUNG DER EINGESTELLTEN BALLISTIK-PARAMETER. 25
INSTALLIEREN VON FIRMWARE-UPDATES. 25
PFLEGE/REINIGUNG 26
FAQ. 27
TECHNISCHE DATEN 28
LEICA CUSTOMER CARE 30

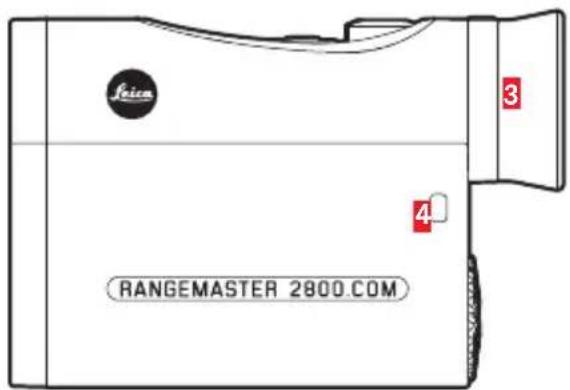

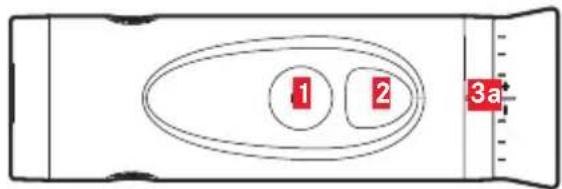

BEZEICHNUNG DER TEILE

1 Nebentaste
2 Haupttaste
3Augenmuschel

a Dioptrienskala

4 Öse für Trageschnur
5 Okular
6 Batteriefachdeckel
7 Batteriefach
8 Objektivlinse
9 Laser-Sendeoptik

Dieses Produkt wird hergestellt unter Lizenz von Leupold & Stevens, Inc.

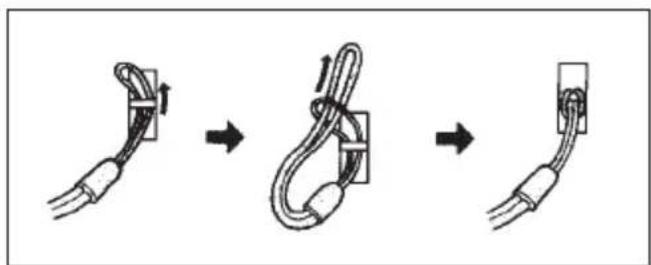

TRAGRIEMEN ANBRINGEN

Bitte die kleine Schlaufe der Tragriemen durch die Ose 4 am Gehäuse des Leica Rangemaster schiben. Dann das Ende der Tragriemen durch die kline Schlaufe fadeln und so festziehen, dass sich die entstandene Schlinge fest um die Ose am Gehäuse legt.

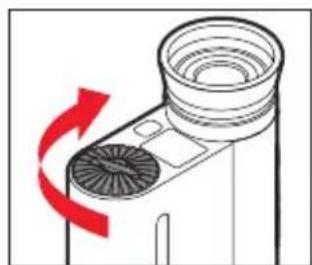

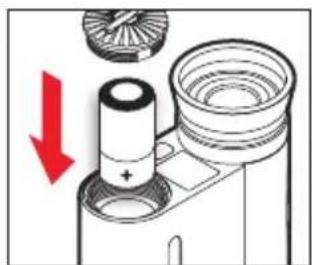

AUSWECHSELN DER BATTERIE

Der Leica Rangemaster wird zur Energieversorgung mit einer 3 Volt Lithium-Rundzelle (z. B. Duracell DL CR2, Ucar CR2, Varta CR2, oder anderen CR2-Typen) bestückt.

1. Öff nen Sie den Deckel des Batteriefachs indem Sieihn gegen den Uhrzeigersinn drehen.
2. Legen Sie die Batterie mit ihrem Pluskontakt voran (entsprechend der Kennzeichnung im Batteriefach) ein.
3. SchlieBen Sie den Deckel wieder durch Drehen im Uhrzeigersinn.

Hinweise

• Kälte reduziert die Batterieleistung. Bei niedrigen Temperaturen sollen der Leica Rangemaster deshalb möglichst in Körpernähe getragen und mit einer frischen Batterie betrieben werden.
• Wenn der Leica Rangemaster längerere Zeit nicht benutzt wird, sollte die Batterie herausgenommen werden.
• Batterien sollen den kuhl und trocken gelagert werden.

LADEZUSTAND DER BATTERIE

Eine verbrauchte Batterie wird durch eine blinkende Messwert- und Zielmarkenanzeige signalisiert. Nach dem erstmaligen Blinken der Anzeige sind noch mehr als 100 Messungen mit fortschreitend verringerter Reichweite möglich.

VERWENDUNG MIT UND OHNE BRILLE

Beobachter, die keine Brille/TRagen, lassen die Gummi-Augenmuschel 3hochgeklappt (Bild A, Lieferzustand). In dieser Position ist der richtige Abstand des Leica Rangemaster zum Auge gegeben. Beim Beobachten mit Brille wird die Gummi-Augenmuschel umgestulpt (Bild B).

DIOPTRIEN-AUSGLEICH

Mit dem Dioptrien-Ausgleich konnen Sie die Scharfe der Zielmarke und der Anzeigen auf den für Sie optimalen Wert einstellen. Einfach durch den Leica Rangemaster einweit entferntes Objekt anpeilen und durch Drehen an der Augenmuschel 3 die Zielmarke auf optimale Scharfe einstellen. Sie erscheint bei Druck auf die Haupttaste 2. Den eingestillten Wert konnen Sie an der Skala 3a auf der Augenmuschel ablesen. Ein Dioptrien-Ausgleich ist für Fehlsichtigkeiten bis ± 3,5 Dioptrien möglich.

GRUNDSÄTZLICHES ZUR MENÜSTEUERUNG

Das Hauptmenu besteht aus den Menüpunkten:

-Meter-/Yard-Anzeige(USEU)
-Bluetooth-Empfang(b+).
Ballistik-Kurve(bol.L)
Fleckschussentfernung(Sid)
ballistische Ausgabeformate (HbC)
-Display-Helligkeit (brin)

1. Einzelheiten zu den Funktionen finden sie in den jeweiligen Abschnitten.

Sowohl das Hauptmenü als auch die jeweiligen Einstellungsoptionen der einzelnen Menüpunkte sind als Endlos-Schleifen geschaltet, d. h. alle Punkte/Einstellungen sind durch mehrfachen Tastendruck immer wieder zu erreichen.

STEUERUNG/NUTZUNG MITTELS LEICA SPORTOPTIK-APP

Neben der direkten Menüsteuerung, die wie links beschreiben medtels der beiden Tasten Funktioniert, haben Sie auch die Möglichkeit, diese Einstellungen mit Hilfe der Leica Sportotik-App auf einem Smartphone oder Tablet vorzunehmen. Dies gilt genauso fur samtliche in dieser Anleitung beschrieben Anwendungen und Anzeigen.

Die App steht ihren als kostenloser Download sowohl im GoogleTM Play StoreTM für Android™ Geräte, als auch im Apple™ App-StoreTM für iOSTM Geräte zur Verfügung. Die Nutzung der App erfolgt auf der Grundlage einer drahtlosen Bluetooth®-Funkverbindung. Der entsprechende Bluetooth®-Empfänger des Leica

Rangefinder muss dazu aktiviert werden:

1. Drucken Sie die Nebentaste Ang (≥ 3s)

Eserscheint EUs.

1. Drucken Sie die Nebentaste 1x kurz (< 2 s)

Die Anzeige wechselt zu. Durch Drucken der Haupttaste 2 wahlen Sie die gewünschte Einstellung OFF, APP oder LA!.
- Ist die Funktion aktiviert, wird dies durch die Anzeige gekennzeichnet.

Hinweise

• Weitere Einzelheiten zur Bluetooth®-Anwendung finden Sie in der Leica Sportoptik-App.
• Um eine optimale Verbindung zu gewährleisten, sollte der Abstand vom Rangemaster und dem zu verbindenden Smartphone oder Tablet so gering wie möglich sein.
  DieBluetooth®-Funkverbindung ist auch für die Datenübertragung mit Hilfe eines entsprichend ausgestatteten Gerätes von Nielsen-Kellermann (Kestrel Elite Modell, mit Berechnungssoftware von Applied Ballistics) erforderlich.
• Mit der App kann auch die Helligkeit der Anzeige verändert werden, um z. B. die Sichtbarkeit bei unterschiedlichen Lichtverhältnissen zu optimieren.

EINSTELLUNG DER GEWUNSCHTEN DISPLAY HELLIGKEIT (brtn)

Die Helligkeit des Leica Rangemaster passt sich mit Hilfe eine Umgebungslicht-Sensors automatisch an die Gegebenheiten an bzw. die dann in mehreren Stufen manuell geregelt werden.

1. Drucken Sie die Nebentaste Jiang (≥ 3s)
2. EserscheintEBUBS
3. Drucken Sie die Nebentaste 5x kurz (< 2 s)
   Die Anzeige wechselt über b+, ball, Sid und ABC zu brn.
4. Durch Drücken der Haupttaste wahlen Sie die gewünschte Helligeits-Stufe.
5. Wahlen sie Ruta um die vollautomatische Helligeitsregulierung zu nutzen
6. Drücken Sie die Nebentaste um die Einstellung zu speichern.

EINSTELLUNG DER GEWUNSCHTEN MAßEINHEIT

Der Leica Rangemaster kann auf das metrische oder imperiale MaBeinheitsystem eingestellt werden, d. h. für Entfernung/Temperatur/Luftdruck entweder Meter/Celsius/ Millibar oder entsprechend Yards/Fahrenheit/InHg (Inches of Mercury). These Einstellung bestimmt auch die Einheiten des Haltepunktes, der Ballistik-Kurven und der Fleckschuss Entfernungen.

1. Drucken Sie die Nebentaste Jiang (≥ 3s)

2. Es erscheint USEU (blinkend).

3. Drücken Sie die Haupttaste um die gewünschte

MaBeinheit auszuwahlen.

US = für Anzeige in Yards

EU = für Anzeige in Meter

Hinweis

Die jeweilige Einstellung ist stets an der Anzeige zu erkennen: Zusatzlich zu den Ziffern erscheidt (für Meter) oder y (fur Yards).

1. Speichern Sie ihre Einstellung durch kurzes Drücken (< 2s) der Nebentaste.

Die gespeicherte Einstellung leuchtet zur Bestätigung zunachst dauerhaft, anschließend wechselt die Anzeige zunachst zum nachsten Menüpunkt (Ballistik-Kurve BALL) und erlischt danach, sofern keine weiteren Einstellungen vorgenommen wurden.

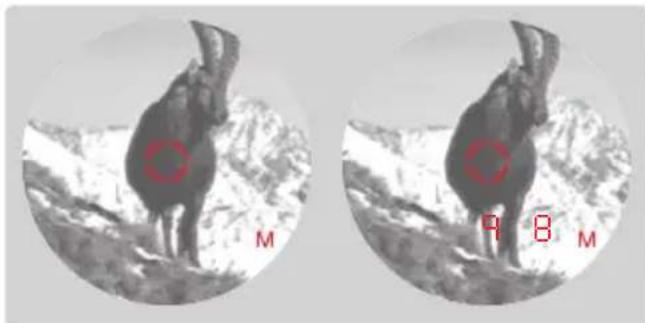

ENTFERNUNGSMESSUNG

Um die Entfernung zu einem Objekt zu messen, muss es bereits angepeilt werden. Gehen Sie dazu wie folgt vor:

1. Drucken Sie die Haupttaste

Das Gerat schaltet sich ein.
Die Zielmarke erscheint.

Nach dem Loslassen der Haupttaste leuchtet die Zielmarke noch für ca. 6 Sekunden weiter. Wird sie gedrückt gehalten, leuchtet die Zielmarke permanent.

1. Peilen Sie das Objekt an, während die Zielmarke leuchtet.
2. Drucken Sie erneut die Haupttaste.

Die Zielmarke erlischt während der Messung kurzzeitig.
- Der Messwert wird angezeigt.

Solange die Zielmarke noch leuchtet, kann jederzeit eine neue Messung durch erneuten Druck auf die Haupttaste gestartet werden.

Eserscheint: -, wenn

• die Objektentfernung weniger als 10 Meter beträgt, oder
• die Reichweite überschritten wird, oder
  -das Objekt ungenügend refl ektiert.

Nach weniger Sekunden schaltet sich der Leica Rangemaster automatisch ab.

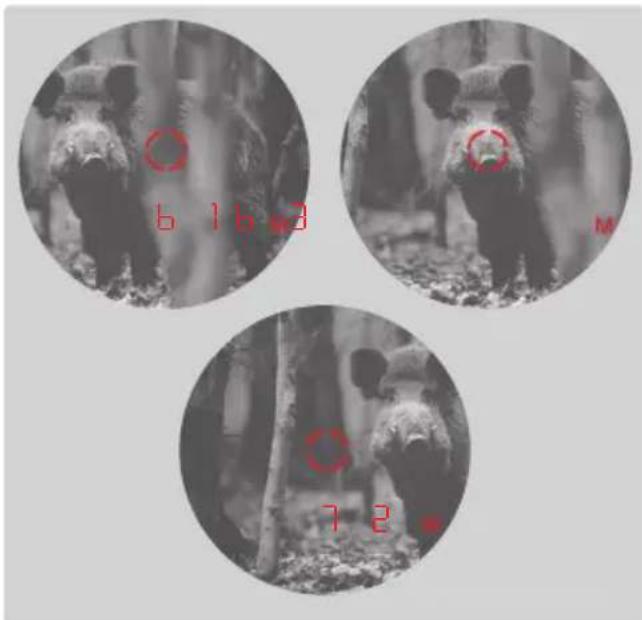

SCAN-BETRIEB

Mit dem Leica Rangemaster kann auch im Dauerbetrieb (Scan-Betrieb) gemessen werden: Halten Sie die Haupttaste 2 bei der zweiten Betätigung gedrückt. Nach ca. 2,5 Sekunden schaltet sich das Gerät in den Scan-Betrieb und führt dann permanent Messungen durch. Zu erkennen ist dies an der wechselnden Anzeige.

Nach jeweils ca. 0,5 Sekunden wird ein neuer Messwert ausgegeben. Der Scan-Betrieb ist entsprechenden praktisch bei der Messung auf keine und sich bewegende Ziele.

Hinweise

• Im Scan-Betrieb wird der ABC-Korrekturwert (siehe S. 15) erst nach der letzten Messung angezeigt.
• Im Scan-Betrieb ist der Stromverbrauch aufgrund der permanenten Messungen hoher als bei Einzelmessungen.

MESSREICHWEITE UND GENAUGKEIT

Die maximale Reichweite des Leica Rangemaster wird erreicht bei gut reflektierenden Zielobjekten und einer visuellen Sichteweite von etwa 10km . Hohe Reichweiten können}sicherer gemessen bzw. erreicht werden, wenn der Leica Rangemaster entweder sehr ruhig gehalten und/oder aufgelegt wird. Die Messreichweite wird von folgenden Faktoren beeinflusst:

Auf hochreflektierende Ziele	2500 m
Auf Bäume	1500 m
Auf Wild	500 m

Reichweite höher geringer
Farbe	weiß schwarz
Winkel zum Objektiv	senkrecht spitz
Objektgroße	groß Klein
Sonnenlicht	wenig (bewölkt)	viel (Mittagssonne)
Atmosphäreische Bedingungen	klar dunstig

Bei bewölktem Himmel und gutter Sicht gelten folgende Reichweiten bzw. Genauigkeiten:

Reichweite in Meter	Genauigkeit (1σ) Normal Mode	Genauigkeit (1σ) Scan Mode
10-200	+/- 0,5 +/- 1,5
200-400	+/- 1 +/- 2
400-800	+/- 2 +/- 3
Über 800	0,5 % 0,5 %

Hinweis

Entfernungen unterhalb von 200 m werden einschließlich einer Dezimalstelle angezeigt, z. B. 1645.

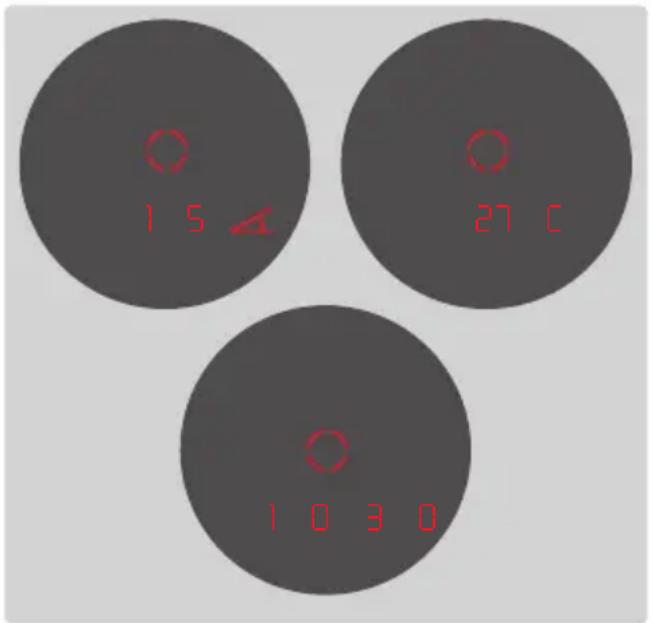

ANZEIGE DER ATMOSPÄRISCHEN BEDINGUNGEN

Für die genaue Berechnung der Treffpunktlage (sieheh dazu den folgenden Abschnitt) ermittelt der Leica Rangemaster während der Enternungsmessung zusammen drei wichtige Zusatzinformationen:

• die Neigung des Geräts
• die Temperatur
• den Luftdruck.

Die jeweiligen Werte können Sie sich jederzeit anziegen halten.

Drucken Sie die Nebentaste 1 1x kurz.

Die Zielmarke erscheint kurzzeitig (falls nicht vorher bereits die Entermungsmessung eingeschaltet war). AnschlieBend erscheinenstatt der Entermung fur jeweils ca. 2 s nacheinander
- der Neigungswinkel (durch zusätzliches Winkel-Symbol gekennzeichnet)
- die Temperatur
- der Luftdruck

Hinweis

Wenn das Gehäuse des Leica Rangemaster, beispiselsweise beim Übergang von Innenräumen nach drauben, eine deutlich von der Umgebung abweichende Temperatur aufweist, kann es bis zu 30 min dauern, bis der innen liegende Messfuhler wieder die korrekte Umgebungstemperatur anziegt.

BESTIMMEN DER BALLISTIK-KURVE

Zur prazisen Bestimmung der Treppunktkorrektur bezieht der Leica Rangemaster die Geschossflugbahn auf Grundlage des verwendeten Kalibers sowie Geschossart und -gewicht in die Berechnung mit ein. Dies beinhaltet auf Wunsch die Anpassung der Berechnung der äquivalenten horizontalen Entfernung (EH, siehe S. 23), des Haltepunkts (HOLD, siehe S. 22) oder der Absehen-Verstellung (1/1-4/1-3/10/5, siehe S. 24). Zu dem Zweck stehen Ohnen 12 unterscheidliche, fest programmierte Ballistik-Kurven zur Auswahl. Suchen Sie in der Tabelle im Anhang, die der eingestellen Fleckschuss-Entfernung entspricht, die Ballistik-Kurve, die den Angaben des Munitionsherstellers zur Treppunktlage am nachsten kommt.

Beispiel

Das Zielfernrohr ist auf 100 m eingeschonnen, es gilt also Tabelle 1. Als Treffpunktlage für die verwendete Munition wird -15,0 cm auf 200 m angegeben. In der entsprechenden Spalte entspricht das am ehesten dem Wert 14,5 cm in der Zeile EUR - dies ist also die passende Ballistik-Kurve.

Hinweis

Bei der Verwendung der Ballistik-Funktion des Leica Rangemaster auf große Entfernungen als 300m und/oder beim Einsatz anderer, nicht durch die Geräteinternen Einstellungen abgedeckten Munitionsarten empfehlen wir Ihnen, entweder die ballistischen Daten ihrer Munition durch praktische Versuche zu ermitteln, um die entsprechend passende Kurve auswahlen zu konnen, oder sie mit Hilfe des Leica Ballistik-Rechners zu ermitteln und per Bluetooth® auf das Gerät zu übertragen.

Eine weitere Alternative besteht darin, ballistische Daten mit Hilfe eines entsprechend ausgestatteten Gerätes von Nielsen-Kellermann/Kestrel (Elite-Modelle o.Ä., mit Software von Applied Ballistics) mittels Bluetooth®- Funkverbindung an ihren Leica Rangemaster übertragen zu halten.

Einstellen der Ballistik-Kurve

Beginnen Sie mit Schritt 1., wenn Sie die Menüsteuerung vorher noch nicht aufgerufen hatten, oder mit Schritt 3., wenn Sie vorher gerade die Maßeinheit eingestellt hatten und die Anzeige lach noch blinkt.

1. Drucken Sie die Nebentaste Wang (≥ 3s)

Eserscheint EUUS.

1. Drucken Sie die Nebentaste Kurz (≥ 3s)

Eserscheintb.

1. Drucken Sie die Nebentaste 1 × kurz ( < 2 ~s ).

Die Anzeige wechselt zu den Ballistik-Kurven ball.

1. Drucken Sie die Haupttaste

Die Anzeige wechselt zu EUI oder USI

1. Durch mehrfaches kurzes Drucken der Haupttaste wahlen Sie die gewünschte Ballistik-Kurve.

2. EUI bis EUI2 oder US1 bis US2, bzw.

CCsT, wenn Sie eine bereits gespeicherte Kurve von der App verwenden möchten

-EFF, wenn Sie die Entfernungsanzeige ohne Treffpunkt-Korrekturanzeige (ABC, siehe S. 23 ff) wünschen.

• unterb+ Menüpunkt EHT, wenn Sie Daten von einem entsprechend ausgestatteten Nielsen-Kellermann (Kestrel Elite Modelle)

mittels Bluetooth®-Verbindung übertragen möchten, bzw.

1. Speichern Sie ihre Einstellung durch kurzes Drucken der Nebentaste.

Die gespeicherte Einstellung leuchtet zur Bestätigung 4 s dauerhaft, anschließend wechselt die Anzeige zunachst zur Einstellung der Fleckschussentfernung (Sld) und erlischt danach.

Ist eine Ballistik-Kurve eingestellt, wird nach jeder Enternungsmessung zunachst für 2 s der Enternungswert angezeigt, danach für 6 s die errechneten Korrekturwerte.

NIELSEN-KELLERMANN/KESTREL/APPLIEDBALLISTICS (LAH)

Mittels der Einstellung LHT konnen Sie - als Alternative zur Leica Ballistik (ABC, siehe S. 23 ff) - ballistische Korrekturwerte der Fa. Applied Ballistics verwenden. Dazu ist ein entsprechend ausgestattetes Gerät der Fa. Nielsen-Kellermann (Kestrel Elite Modelle) erforderlich. Es kann Verbindung mit ihrem Leica Rangemaster aufnehmen, nachdem Sie hierzu dessen Bluetooth®- Funktion aktiviert haben (siehe S. 10). Der Leica Rangemaster misst daraufhin sowohl die Distanz als auch den Winkel und sendet diese Daten an das Kestrel Elite-Gerät. Dieses berücksichtigt die Daten daraufhin bei der Berechnung der ballistischen Werte und liefert schließlich die entsprechenden Korrekturwerte an ihren Leica Rangemaster.itte konfigurieren Sie das Kestrel Elite-Gerät zuerst. Weitere Einzelheiten zur Bedienung des Gerätes entnehmer Sieitte dessen Anleitung.

Hinweise

• Für dieichtigkeit der an den Leica Rangemaster übermittelten Werte kann die Leica Camera AG keinerlei Haftung übernehmen.
  -itte berücksichtigten Sie Folgenden:

• Starke elektromagnetische Felder, wie z. B. die von Radaranlagen, konnen Störungen und/oder fehlerhafte Werte verursachen.

• Auch das Erdmagnetfeld kann Abweichungen verursachen.
• Beachten Sieitte auch die Reichweiten des verwendeten Nielsen-Kellermann/Kestrel-Geräts, die Sie dessen Anleitung entnehmer können.

EINSTELLEN DER FLECKSCHUSS-ENTFERNUNG (5d)

Beginnen Sie mit Schritt 1., wenn Sie die Menüsteuerung vorher noch nicht aufgerufen hatten, mit Schritt

3., wenn Sie vorher gerade die Ballistik-Kurve festgelegt hatten und die Anzeige Sd noch blinkt.

1. Drucken Sie die Nebentaste lang (≥ 3s)

2. Es erscheint EUU5.

3. Drucken Sie die Nebentaste 3x kurz (< 2 s)

Die Anzeige wechselt über bt, bALL zu Sld.

1. Durch mehrfaches Drücken der Haupttaste wahlen Sie die gewünschte Fleckschuss-Entfernung.

-100 [m],

• [m], oder

-CEE [m], bzw.

-100 [y], oder

-200 [y], oder

• [y].

• Speichern Sie ihre Einstellung durch kurzes Drücken der Nebentaste.

Die gespeicherte Einstellung leuchtet zur Bestätigung 4 s dauerhaft, anschließend wechselt die Anzeige zunachst zu Abc und erlischt danach.

BALLISTISCHE AUSGABEFORMATE (ABC™)

Die Advanced Ballistic Compensation (ABC) des Leica Rangemaster ermöglicht es Ohnen, sich im Anschluss an die gemessene Entfernung auf Wunsch einen der folgenden drei ballistischen Werte anzeigen zu halten:

• die äquivalente horizontale Entfernung (EH-)
  den entsprachenden Haltepunkt (HDL)
• die Anzahl der erforderlichen Klicks an der Absehen-Schnellverstellung (MOA/Klicks)

Sowohl der angezeigte Haltepunkt als auch der angezeigte EH-Wert berücksichtigen:

a. die gemessene Entfernung zum Ziel,
b. den Neigungswinkel der Waffe,
c. die eingestellte Ballistik-Kurve,
d. die eingestellte Fleckschuss-Entfernung

Hinweise

Die Berechnung der genannten Werte beruht auf der jeweils eingestellten Ballistik-Kurve, d. h. diese muss vorher ausgewählt werden (siehe S. 18).
- Ballistische Ausgabewerte werden aus Sicherheitsgründen nur bis zu einer Entfernung von 800 m angegeben. Darüber hinaus wird nur die tatsächlich gemessene Entfernung angegeben.

Wichtig

-itte beachten Sie, dass gerade bei groBen Entfernungen der Einfluss aller ballistisch relevanten Einflussfaktoren deutlich zunimmt und es zu erheblichen Abweichungen kommt kann. Die angezeigten ballistischen Werte sind deshalb ausdrucklich als Hilfsmittel zu verstehen!
- Unabhängig von der Nutzung dieser Information unterliegt die Einschätzung der jeweiligen jagdlichen Situation ihrer Verantwortung!

BALLISTISCHE AUSGABEFORMATE (LR)

Die Anzeigen im Lat Modus setzen sich wie folgt zusammen:

U	Up bzw. Korrektur nach oben
d	down bzw. Korrektur nach unten
L	left bzw. Korrektur nach links
r	right bzw. Korrektur nach rechts

EINSTELLUNGEN UND AUSWAHL DER BALLISTISCHEN AUSGABEFORMATE

Beginnen Sie mit Schritt 1, wenn Sie die Menüsteuerung vorher noch nicht aufgerufen hatten, mit Schritt 3., wenn Sie vorher gerade die Fleckschuss-Entfernung eingestellt hatten und die Anzeige ABC noch blinkt.

1. Drucken Sie die Nebentaste lang (≥ 3s)

2. Eserscheint USEU.

3. Drucken Sie die Nebentaste 4x kurz (< 2 s)

Die Anzeige wechselt über bt, ball und Sld zu ABC.

1. Durch mehrfaches Drücken der Haupttaste wahlen Sie die gewünschte ballistische Einstellung.

+H,oder

-Hold, oder

1 (1 MOA), (Anzeige in absoluten Werten)

-14 MOA), (Anzeige in Klicks) bzw.

-13 3 MOA), (Anzeige in Klicks) bzw.

mm,bzw.

-5mm.

1. Speichern Sie ihre Einstellung durch kurzes Drücken der Nebentaste.

Die gespeicherte Einstellung leuchtet zur Bestätigung 4 s dauerhaft, anschließend erlischt die Anzeige.

DIE AQUIVALENTE HORIZONTALE ENTFERNUNG (EHr)

Schüsse auf hoher oder tiefer gelegene Ziele unterliegen veränderten ballistischen Bedingungen. Sie erfordern dazu die Kenntnis der - jagdlich relevanten -äquivalenten horizontalen Entfernung (Equivalent Horizontal Range). Die Kenntnis der Ehr ist z. B. beim Einsatz von ballistischen Absohen wichtig. EHR-Werte werden durch die zusätzliche Anzeige EHR-gekennzeichnet.

Hinweis

Auch horizontale Ehr-Messungen konnen Werte ergeben, die von der „geradlinig" gemessenen Entfernung abweichen.

DER HALTEPUNKT (HOLD)

Als Haltepunkt wird derjenige Punkt bezeichnet, der anstatt des eigentlichen Zielpunkts mit der Waffe anvisiert wird, um die durch die Flugbahn des Geschosses verursachte Abweichung auszugleichen (z. B. bei der Verwendung klassischer jagdlicher Absehen). Durch die Anzeige des Haltepunkts kann der Leica Rangemaster im jagdlichen Einsatz wertvolle Unterstützung für das Anbringen möglichst praziser Schüsse leisten. Grundlage der Berechnung sind befinder Entfernung die im vorigen Abschnitt erwähnten Rahmenbedingungen und die von Ihnen gewählte Ballistik-Kurve.

Hinweis

Jede angezeigte Schusskorrektur bezieht sich immer auf die Distanz zwischen dem Anwender und dem Ziel. Beisiel: Wird 300m 30 angezeigt, müssen Sie auf dem Objekt 30 cm hoher anhalten, als es ohne Korrektur der Fall ware.

TREFFPUNKTKORREKTUR MITTELS ELEVATIONSVERSTELLUNG

(Klick-/MoA-Verstellung)

Abweichungen der Treppunktlage konnen durch entsprechende Verstellung des Absehens an Ihrlem Zielfernrohr ausgeglichen werden. Der Leica Rangemaster kann Ohnen - unter Berücksichtigung der Geschossflugbahn und der Fleckschuss-Entfernung (siehe S. 21) - die dazu erforderliche Verstellung, d. h. die jeweilige Anzahl der Klicks anzeigen. Für verschiedene Elevationen konnen Sie damit vorgegeben, ob die Klick-Stufen

• auf der Grundlage der international üblichen MOA-Einteilung (Minutes Of Angle), oder
• in 5- bzw. 10-Millimeter-Abstufungen ausgegeben werden sollen.

ANZEIGE UND ÜBERPRÜFUNG DER EINGESTELLTEM BALLISTIK-PARAMETER

Wenn Sie Ihr Einstellungen überprüfen möchten, können Sie sich die Werte jederzeit anzeigen halten: Drücken Sie die Nebentaste 1x kurz.

• Eserscheint:
  -Winkel
• Temperatur und
• Luftdruck

Drucken Sie die Nebentaste 1 2x kurz.

• Bluetooth® aktiv

APPoderER

-brtn

• Bluetooth® deaktiviert/BALL aktiv

EU 1... EU2 oder cust

-sid

• Korrekturwert

-btm

• Bluetooth® deaktiviert/BRILL deaktiviert

OFF

-brtn

INSTALLIEREN VON FIRMWARE-UPDATES

Leica arbeitet permanent an der Weiterentwicklung und Optimierung seiner Produkte. Da sehr viele Funktionen Ihres Leica Rangemaster ausschließlich softwaregesteuert sind, können einige dieser Verbesserungen und Erweiterungen des Funktionsumfangs auch nachtraglich installiert werden. Zu diesen Zweck werden sogenannte Firmware-Updates eingeführt. Grundsätzlich wird these Gerät ab Werk mit der jeweils aktivellen Firmware ausgestattet. Sie konnen diese Updates selbst ganz einfach mit Hilfe der Leica Sportoptik-App durchführren, die Sie sowohl im Google™ Play Store™ für Android™ Geräte, als auch im Apple™ App Store™ für iOS™ Geräte kostenlos herunterlagen konnen.

Wichtig

Schalten Sie während des Update-Vorgangs das Gerät auf keinen Fall aus.

Hinweis

Die Angaben in dieser Anleitung beziehen sich auf die zur Markteinführung gültigen Firmware-Version.

PFLEGE/REINIGUNG

Eine besondere Pflege Ihr's Leica Rangemaster ist nicht notwendig. Grobe Schmutzteilchen, wie z. B. Sand sollenen mit einem Haarpinsel entfernt oder weggeblasen werden. Fingerabdrücke u. Ä. auf Objektiv- und Okularlinsen können mit einem feuchten Tuch vorgereinigt und mit einem weichen, sauberen Leder oder staubfrei Tuch abgewischt werden.

Wichtig

• Üben Sie auch beim Abwischen stark verschmutzter Linsenoberflächen keinen großen Druck aus. Die Vergütung ist bzw sehr abriebfest; durch Sand oder Salzkristalle kann sie davon beschädigt werden.
• Das Gehäuse sollte nur mit einem feuchten Tuch gereinigt werden. Bei Verwendung von trockenen Tüchern besteht die Gefahr der statischen Aufladung. Alkohol und andere chemische Lösungen dürfen nicht zur Reinigung der Linsen oder des Gehäuses verwendet werden. jeder Leica Rangemasterträgt außer der Typbezeichnung seine „persönliche" Fabrikationsnummer. Notieren Sie sich diese Nummer zur Sicherheit in ihren Unterlagen.

Achtung

Das Gerätarf auf keinenn Fall geöffnet werden!

FAQ

Fehler Ursache Abhilfe
Bei der Beobachtung wird kein kreisrundes Bild erreicht.	a) Pupille des Beobachters liegt nicht in der Austrittspupille des Okulars. b) Stellung der Augenmuschel entspricht nicht der richtigen Benutzung mit und ohne Brille.	a) Augenposition korrigieren. b) Anpassung korrigieren: Brillenträger knicken die Augenmuschel um; bei Beob-achtung ohne Brille bleibt sie hochgeklappt (siehe S. 10).
Anzeige unscharf Dioptrienausgleich nicht exakt Dioptrienausgleich erneut durchführren (siehe S. 10)
Bei der Enternungsmessung erscheint die Anzeige „=“	a) Messbereich über- oder untersritten b) Reflexionsgrad des Objeks unzureichend	Angaben zum Messbereich berücksichtigten (siehe S. 14)
Anzeige blinkt oder keine Messung möglich	Batterie verbraucht Batterie auswechseln (siehe S. 8)

TECHNISCHE DATEN

Gerätebezeichnung	LEICA RANGEMASTER CRF 2800.COM
Typ-Nr.	8042
Vergroßerung	7x
Objektivdurchmesser	24 mm
Austrittspupille	3,4 mm
Dämmerungszahl	13
Geometrische Lichtstärke	11,8
Sehfeld (auf 1.000 m)	115,6 m
Objektiver Sehwinkel	6,6°
Austrittspupillen-Längsabstand	15 mm
Prismenart	Dachkant
Vergütung auf Linsen auf Prismen	High Durable Coating (HDCTM) und Aqua-Dura Vergütung auf Außenlinsen Phasenkorrekturbelag P 40
Dioptrienausgleich	± 3,5 dpt.
Brillenträgertauglich	Ja, durch umstülpbare Gummi-Augenmuschel
Entfernungsmessung
Maximale Reichweite	ca. 2500 m
Äquivalente horizontalie Entfernung	ca. bis 1100 m
Ballistische Ausgabewerte	ca. bis 800 m
Mindestentfernung	ca. 10 m
Messgenauigkeit	10-200: +/- 0,5; 200-400: +/- 1; 400-800: +/- 2; Über 800: 0,5%
Anzeige/Maßeinheit	LED mit 4 Ziffern plus Zusammengehen/wahlweise in Meter/Zentimeter, bzw. yards/inches
Maximale Messdauer	ca. 0,3 s
Messmethoden	Einzelmessung, Scanbetrieb
Laser Laserstrahl-Divergenz	Unsichtbar, augensicher nach EN und FDA Klasse 1 ca. 0,85 x 1,28 mrad
Gehäuse-/Chassismaterial	Kohlefaser-verständiger Kunststoff, softlackiert / Magnesium-Druckguss
Schnittstellen Bluetooth®	Bluetooth® 4.1
Wasserdichtigkeit Gehäuse Speicherkartenschacht	Für 30 min: druckwasserdicht bis 1 m Wassertiefe Spritzwasser-geschützt
Funktionstemperatur	-20 bis 55 °C
Lagertemperatur	-40 bis 85 °C
Batterie	Lithium-Rundzelle 3V Typ CR2
Batteriebensdauer	ca. 1.700 Messungen bei 20 °C
Abmessungen (B x H x T)	ca. 75 x 34 x 113 mm
Gewicht (mit Batterie)	ca. 185 g

Änderungen in Konstruktion, Ausführung und Angebot vorbehalten.

LEICA CUSTOMER CARE

Für die Wartung ihrer Leica-Ausrüstung sowie die Beratung zu tatsächlichen Leica-Produkten und deren Bestellung steht Ihnen die Customer Care Abteilung der Leica Camera AG zur Verfügung. Bei Reparaturen oder in Schadensfällen konnen Sie sich ebenfls an die Customer Care Abteilung oder direkt an den Reparaturdienst ihrer Leica-Landesvertretung wenden.

Leica Camera AG

Leica Customer Care
Am Leitz-Park 5
35578 Wetzlar
Deutschland

Telefon: [phone]

Fax: [phone]

E-Mail: [e-mail]

www.leica-camera.com

Anmerkungen zum Anhang

• In den Tabellen 1, 2 und 3 sind die Enttermungen in Metern, die Geschossabfall-Werte in Zentimetern angegeben, in den Tabellen 4, 5 und 6 in Yards bzw. Inches.
• Alle Werte gelten für:
  • einen Luftdruck von 1013 mbar
  • eine Temperatur von 20^ - horizontale Schüsse

FOR US ONLY:

FCC Note:

TECHNICAL DATA (LASER)

Laser class IEC/EN Class	1
Wavelength (nm) 897
Pulse duration (ns) 64
Output (W) 0.965
Beam divergence (mrad) Vertical: 1.28, Horizontal: 0.85

MILIEUVRIENDELIJK AFVOEREN VAN ELEKTRISCHE EN ELEKTRONISCHE APPARATUUR

Lea Camera AG Am 35578 Wielter, Dufend

Crediblezand

GnBnTg Tnnnne

2402 MHz to 2480 MHz (journale fquenrare -Bluetooth wireless technologiy

Max. uagargperrnogen 20 dsn (EHP)

TECHNISCHE GEGEVENS (LASER)

Laserklasse IEC/EN Class	1
Golfengte (nm) 897
Pulsduur (ns) 64
Afgegeben vermogen (W) 0,965
Stralendivergentie (mrad) Vertical: 1,28, Horizontal: 0,85

CLASS1

LASER PRODUCT

DATI TECHNICI (LASER)

Folgende vises: -, när

Folgendevises: Vinkel -Temperatur -Luftttrykket
