| Type de produit | Broyeur électrique de jardin |
| Marque | STIHL |
| Modèle | GHE 135 L |
| Dimensions (L/l/h) | 64 x 49 x 96 cm |
| Poids | 23 kg |
| Puissance moteur | 2300 W |
| Tension nominale | 230 V / 50 Hz |
| Intensité nominale | 11,5 A |
| Protection par fusible | 16 A |
| Classe de protection | II |
| Indice de protection | IP X4 (protégé contre les éclaboussures) |
| Régime nominal du disque de broyage | 40 tr/min |
| Régime nominal du moteur électrique | 21 000 tr/min |
| Diamètre maximal des branches | 35 mm |
| Niveau de puissance acoustique garanti | 94 dB(A) |
| Bac de ramassage | Oui, avec verrouillage de sécurité |
| Dispositif de sécurité | Blocage de remise en marche, arrêt automatique en cas de surcharge |
| Fonction marche arrière | Oui, via interrupteur rotatif avec position "Rejet" |
| Système d’alimentation | Rallonge avec dispositif anti-débranchement |
| Entretien | Réglage de la contre-plaque, nettoyage après utilisation |
| Pièces d’usure | Contre-plaque, disque de broyage, balais à charbon |
| Garantie | Conforme à la législation, durée non précisée |
FOIRE AUX QUESTIONS - GHE 135 L STIHL
Questions des utilisateurs sur GHE 135 L STIHL
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Rabot au format PDF gratuitement ! Retrouvez votre notice GHE 135 L - STIHL et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil GHE 135 L de la marque STIHL.
MODE D'EMPLOI GHE 135 L STIHL
Anschriften STIHL Importeure 22
Technische Daten 23
REACH 23
Fehlersuche 23
Serviceplan 24
15.4 Anschriften STIHL Importeure
BOSNIEN-HERZEGOWINA
UNIKOMERC d.o.o.
Bišće polje bb
88000 Mostar
Telefon: +387 36 352560
Fax: +387 36 350536
KROATIEN
UNIKOMERC - UVOZ d.o.o.
Sjediste:
Amruševa 10, 10000 Zagreb
Prodaja:
Ulica Kneza Ljudevita Posavskog 56,
10410 Velika Gorica
Telefon: +385 1 6370010
Fax: +385 16221569
TÜRKEI
SADAL TARIM MAKINALARI DIS
TICARET A.S.
Alsancak Sokak, No:10 I-6 Özel Parsel
34956 Tuzla, Istanbul
Telefon: +90 216 394 00 40
Fax: +90 216 394 00 44

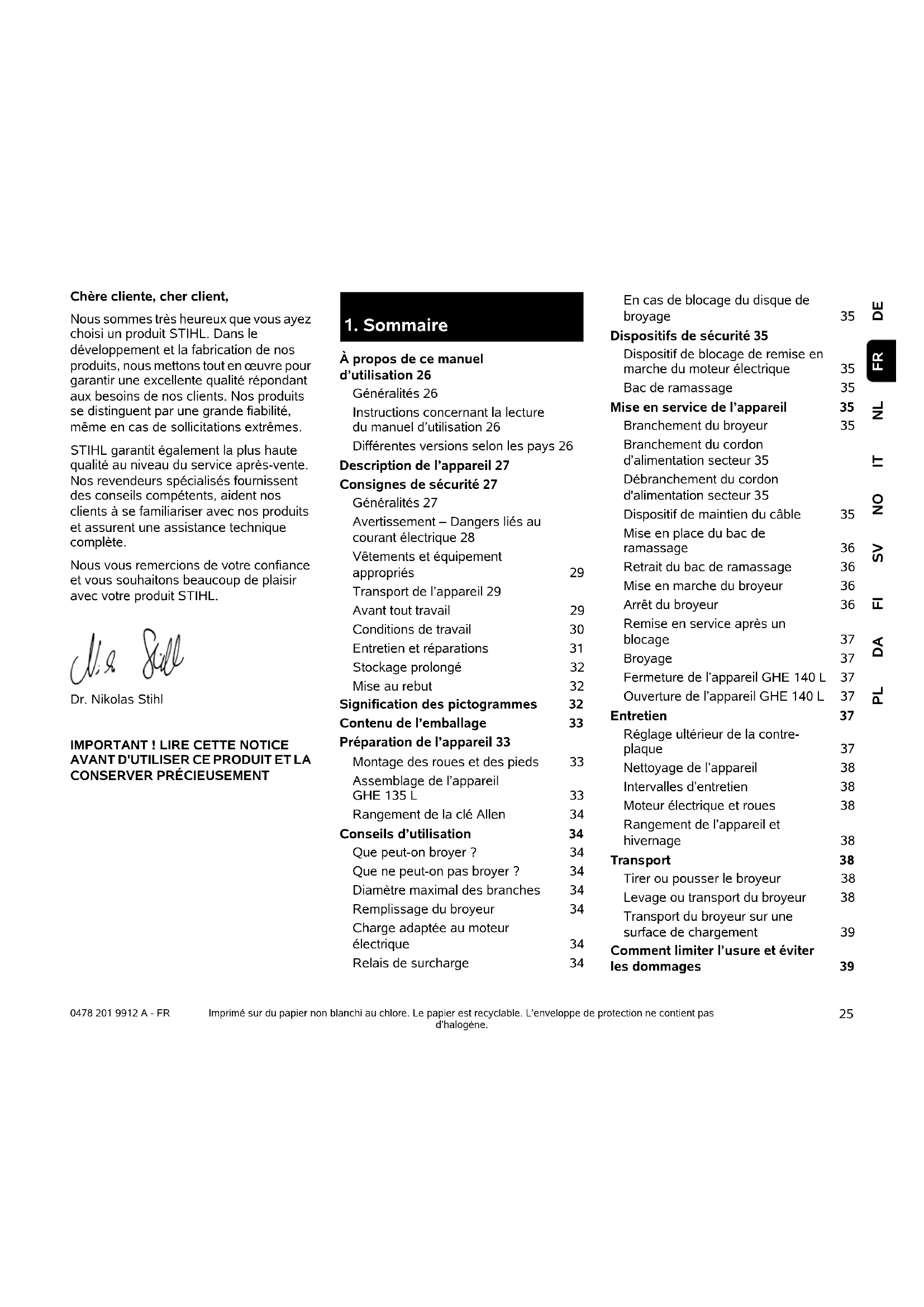

Nous sommes très heures que vous ayez choisi un produit STIHL. Dans le développement et la fabrication de nos produits, nous mettons tout en œuvre pour garantir une excellente qualité répondant aux besoin de nos clients. Nos produits se distinguent par une grande fiabilité, même en cas de sollicitations extrêmes.
STIHL garantit également la plus haute qualité au niveau du service après-vente. Nos revendeurs spécialisés fournissant des conseils compétents, aident nos clients à se familiariser avec nos produits et assurent une assistance technique complète.
Nous vous remercions de votre confiance et vous souhaitons beaucoup de plaisir avec votre produit STIHL.
Dr. Nikolas Stihl
IMPORTANT! LIRE CETTE NOTICE AVANT D'UTILISER CE PRODUIT ET LA CONSERVER PRÉCIEUSEMENT
1. Sommaire
A propos de ce manuel d'utilisation 26
Généralités 26
Instructions concerning la lecture du manuel d'utilisation 26
Differentes versions selon les pays 26
Description de l'appareil 27
Consignes de sécurité 27
Généralités 27
Avertissement - Dangers liés au courant électricque 28
Vétements et équipement appropriés 29
Transport de l'appareil 29
Avant tout travail 29
Conditions de travail 30
Entretien et réparations 31
Stockage prolongé 32
Mise au rebut 32
Signification des pictogrammes
Contenu de l'emballage 33
Preparation de l'appareil 33
Montage des roues et des pieds 33
Assemblage de I'appareil GHE 135 L 33
Rangement de la clé Allen 34
Conseils d'utilisation
Que peut-on broyer ? 34
Que ne peut-on pas broyer? 34
Diametre maximal des branches 34
Remplissage du broyeur 34
Charge adaptée au moteur électrique 34
Relais de surcharge 34
En cas de blocage du disque de broyage 35
Dispositifs de sécurité 35
Dispositif de blocage de remise en marche du moteur electrique 35
Bac de ramassage 35
Mise en service de l'appareil 35
Branchement du broyeur 35
Branchement du cordon d'alimentation secteur 35
Débranchement du cordon d'alimentation secteur 35
Dispositif demaintien du cable 35
Mise en place du bac de ramassage 36
Retrait du bac de ramassage 36
Mise en marche du broyeur 36
Arrêt du broyeur 36
Remise en service après un blocage 37
Broyage 37
Fermeture de l'appareil GHE 140 L 37
Ouverture de l'appareil GHE 140 L 37
Entretien 37
Réglage ultérieur de la contre-plaque 37
Nettoyage de I'appareil 38
Intervalles d'entretien 38
Moteur electrique et roues 38
Rangement de I'appareil et hivernage 38
Transport 38 Tirer ou pousser le broyeur 38
Levage ou transport du broyeur 38
Transport du broyeur sur une surface de chargement 39
Comment limiter l'usure et eviter les dommages 39
Protection de l'environnement 40
Déclaration de conformité UE 40
Broyeur STIHL GHE 135.0 L,
GHE 140.0 L 40
Adresse de l'administration
centrale STIHL 40
Adresses des sociétés de
distribution STIHL 40
Adresses des importateurs STIHL 41
\section*{Caracteristiques techniques 41}
REACH 41
Recherche des pannes 42
Feuille d'entretien 43
Confirmation de remise 43
Confirmation d'entretien 43
2.À propos de ce manuel d'utilisation
2.1 Généralités
Le present manuel d'utilisation est une notice originale du fabricant conformément à la directive de l'Union Européenne 2006/42/EC.
La philosophie de STIHL consiste a poursuivre le développement de tous ses produits. Ceux-ci sont donc susceptibles de faire I'objet de modifications et de perfectionnements techniques.
Les représentations graphiques, les photos ou les données techniques du present document peuvent etre modifiees. C'estpourquoiellesnontaucancaracteredcontractuel.
Ce manuel d'utilisation décrit eventuellesment des modeles qui ne sont pas disponibles dans tous les pays.
Le present manuel d'utilisation est protégé par la loi sur les droits d'auteur. Tous droits réservés, notamment le droit de reproduction, de traduction et de traitement à l'aide de systèmes électroniques.
2.2 Instructions concerning la lecture du manuel d'utilisation
Les illustrations et les instructions décrivent certaines étapes de l'utilisation.
L'ensemble des symboles apparaissant sur l'appareil est expliqué dans leprésent manuel d'utilisation.
Direction :
Utilisation de gauche et droit dans le manuel d'utilisation : l'utiliseur se tient derriere l'appareil (en position de travail).
Renvoi de chapitre :
Les chapitres et sous-chaprites correspondants sont indiqués par une flèche. L'exemple suivant montre qu'il faut se reporter à un chapitre : (4.)
Repréage des paragraphs :
Les instructions décrites peuvent être reprisesces comme illustré dans les exemples suivants.
Étapes nécessitant l'intervention de l'utilisateur :
- Desserrer la vis (1) avec un tournevis, actionner le levier (2) ...
Énumérations d'ordre général :
- utilisation du produit à l'occasion de manifestations sportives ou de concours
Paragraphes presentant une importance particulière :
Les paragraphs ayant une importance particulière sont mis en évidence dans le manuel d'utilisation par l'un des symboles suivants :
Danger!
Met en garde contre un risque d'accident et de blessures graves. Une action précise est nécessaire ou interdite.
Attention!
Risque de blessures. Une action précise permet d'eviter des blessures possibles ou probables.
Prudence!
Des blessures legères et des dommages matériels peuvent être évités en adoptant un comportement particulier.
Remarque
Informations permettant uneonneilleureutilisationdeI'appareil etd'éviter d'eventuelles pannes.
Texte avec illustration :
Vous trouvez des figures expliquant le fonctionnement de I'appareil au tout début du present manuel d'utilisation.
Le symbole de l'appareil photo indique la page où se trouvent les illustrations correspondant au passage du texte dans le manuel d'utilisation.
2.3 Differentes versions selon les pays
En fonction du pays, STIHL fournit des apparéils dotés de différents interrupteurs et prises.
Les figures correspondant à des appareils dotés de prises aux normes européennes. Le branchement au secteur d'appareils dotés de prises différentes est similaire.
3. Description de l'appareil
1 Poignée
2 Vis de réglage de la contre-plaque
3 Support de clé Allen
4 Plaque signalétique avec numéro de machine
5 Commande de verrouillage du bac de ramassage
6 Roues
7 Bac deramassage
8 Support de roue
9 Pied
10 Deverrouillage de fermeture (GHE 140 L)
11 Raccordement au secteur
12 Interrupteur marche/arrêt (sens de rotation)
13 Ouverture de replissage
4. Consignes de sécurité
4.1 Généralités
Respecter impératifement les reglements pour la prévention des accidents de travail lors de l'utilisation de l'appareil.
Lire attentivement le manuel d'utilisation dans son intégralité avant la première mise en service de l'appareil. Conserver
soigneusement le manuel d'utilisation pour pouvoir le réutiliser plus tard.
Ces mesures de précaution sont indispensablees pour garantir votre sécurité, la liste n'est toute fois pas exhaustive. Toujours utiliser l'appareil raisonnablement et de manière responsable et ne pas oublier que l'utilisteur est responsable des accidents causés à des tiers et à leurs biens.
Se familiariser avec les différents composants et avec l'utilisation de l'appareil.
L'appareil doit exclusivement etre utilisé par des personnes qui ont lu le manuel d'utilisation et sont familiarisées avec le maniement de l'appareil. Avant la première mise en service, l'utiliseur doit etre instruit de manière competente et pratique sur l'utilisation de l'appareil. L'utiliseur doit demander au vendeur ou à une personne competente de lui expliquer comment utiliser l'appareil en toute sécurité.
Lors de cette instruction, l'utilisateur doit être sensibilisé au fait que l'utilisation de l'appareil nécessite une attention et une concentration extrêmes.
Meme en cas d'utilisation conforme de cet apparéil, des risques résiduels sont toujours possibles.
Danger de mort par étouffement!
Risque d'etouffement pour les enfants en jouant avec les emballages. Tenir impératifement les emballages hors de portée des enfants.
Ne confier ou ne préter l'appareil et tous ses équipements qu'a des personnes qui sont déjà familiarisées avec le modele et son utilisation. Le manuel d'utilisation fait partie de l'appareil et doit systématiquement être remis.
S'assurer que l'utiliseur possede les capacités physiques, sensorielles et mentales pour se servir de l'appareil. Si les capacités physiques, sensorielles ou mentalaes de l'utiliseur sont limitées, ce dernier doit utiliser l'appareil uniquement sous la surveillance ou selon les instructions d'une personne responsable.
S'assurer que l'utilisateur est major ou qu'il est actuellément formé à un métier conformément aux réglementations nationales en vigueur.
Utiliser l'appareil l'esprit reposé et enonne forme physique et mentale. En cas de problèmes de santé, il convient de demander à son médecin s'il est possible de travailler avec l'appareil. Il est interdit d'utiliser l'appareil après avoir absorbe des substances (drogues, alcohol, médicaments, etc.) risquant de diminuer la réactivité.
Cet apparéil est concu pour un usage privé.
Attention - risque d'accident!
Les broyeurs STIHL sont destinés au hachage de branchages et résidus vegétaux. Toute autre utilisation est a proscire car elle pourrait etre dangereuse ou causer des dommages sur I'appareil.
Le broyeur ne doit pas etre utiliser (liste non exhaustive) :
- pour d'autres matériel (verre, métal, par exemple).
-
pour des travaux qui ne sont pas décrits dans le present manuel d'utilisation.
-
pour la fabrication de produits alimentaires (casser de la glace, broyer du raisin, par exemple).
Pour des raisons de sécurité, toute modification apporTEE à l'appareil, hormis la pose conforme d'accessoires homologues par STIHL, est interdite et annule en outre la garantie. Pour de plus amples informations sur les accessoires homologues, s'adresser à un revendeur spécialise STIHL.
Toute manipulation de l'appareil en vue de modifier la puissance ou le régime du moteur à combustion ou du moteur électrique est strictement interdite.
L'appareil ne doit en aucun cas servir à transporter des objets, des animaux ou des personnes, notamment des enfants.
Une attention particulière est requise en cas d'utilisation dans des jardins publics, des parcs, des terrains sportifs, et dans les domaines des travaux publics, de l'agriculture et de la sylviculture.
4.2 Avertissement - Dangers liés au courant électrique
Attention! Risque d'electrocution!
L'etat des cables
electriques, de la fiche
secteur, de l'interrupteur
marche/arrêt et du cable
de raccordement est
particulièrement importante
N'utiliser enaucun cas des cables electriques,raccords ou fiches endommages,ou des cables de raccordement non conformes afin d'eviter tout risque d'électrocution.
Il est par conséquent nécessaire de vérifier périodiquement que le cable de raccordement ne présente pas de traces d'endommagement ou de vieillissement (friabilité).
Mettre l'appareil en marche uniquement lorsque le cordon d'alimentation secteur est déroule.
En cas d'utilisation d'un enrouleur de cable, il faut systématiquement le dérouler entièrement avant utilisation.
Ne jamais utiliser de rallonge endommagée. Remplacer tout cable défectueux. Ne pas réparer les rallonges.
Si le cordon d'alimentation secteur ou la rallonge sont endommages au cours de l'utilisation, les débrancher aussiôt de l'alimentation électrique. Ne jamais toucher le cordon d'alimentation secteur ou la rallonge endommages.
Ne pas utiliser l'appareil si les cables sont endommages ou usés. Vérifier que le cable d'alimentation plus particulièrement ne présente pas de traces d'endommagement ou de vieillissement.
Les travaux d'entretien et de réparation au niveau des cables d'alimentation secteur doivent impérativement être effectuels par du personnel spécialisé et formé.
Risque d'electrocution!
Ne pas brancher un cable endommagé au secteur et ne jamais toucher un cable endommagé avant qu'il soit débranché du secteur.
Ne toucher les unités de coupe (couteaux) qu'une fois l'appareil débranché du secteur.
Vérifier toujours que les fusibles du réseau d'alimentation sont suffisants.
Ne pas travailler en cas de pluie ou dans un environnement humide.
Utiliser impératifement des rallonges etanches pour l'utilisation en plein air et qui sont adaptees à l'utilisation avec l'appareil (⇒ 10.1).
Ne pas tirer sur le cable de raccordement, le débrancher au niveau de la fiche et de la prise.
Ne laisser l'appareil en�除cun cas sans protection sous la pluie.
Si l'appareil est raccordé à un groupe électrogène, veiller impératifement à ce qu'il ne puisse pas être endommagé par des variations de courant.
Ne brancher l'appareil qu'a une alimentation équipée d'un disjoncteur de protection avec déclenchement à 30 mA maxi. Pour de plus amples informations à ce sujet, demander conseil à un électricien.
4.3 Vétements et équipement appropriés
Porter systématique des chaussures solides avec semelle antidérapante pendar
le travail. Ne jamais utiliser l'appareil pieds nus ou en sandales par exemple.
Lors de travaux, notamment lors des travaux d'entretien, ainsi que pour le transport de l'appareil, porter
systématique des gants robustes.
Toujours porter des lunettes de protection et une protection acoustique pendant l'utilisation. Les porterpendant toute la
durée de fonctionnement de l'appareil.
Lors de l'utilisation de l'appareil, porter des vêtements fonctionnels et ajustés, par exemple une salopette mais
pas de blouse de travail. Lors de l'utilisation de l'appareil, ne pas porter d'échépe, de cravate, de bijoux, de rubans ou de choses qui pendent, ni aucun autre vêtement ample.
Les cheveux longs doivent etre attaches et protégés (foulard, casquette, etc.) pendant toute la durée d'utilisation de I'appareil et lors de tous les travaux effectués sur I'appareil.
4.4 Transport de l'appareil
Travailler uniquely avec des gants afin d'eviter toute blessure en cas de manipulation de composants coupants ou brûlants.
Ne pas transporter l'appareil lorsque le moteur electrique est en marche. Avant le transport, couper le moteur electrique et patienter jusqu'à son arrêt, débrancher la fiche secteur.
Transporter l'appareil uniquement lorsque le moteur electrique a refroidi.
Tenir compte du poids de l'appareil, en particulier lors de son basculement.
Utiliser des équipements de chargement adaptés (rampes de chargement, dispositifs de levage).
Fixer l'appareil sur la surface de chargement à l'aide d'équipements de fixation de dimensions adaptées (sangles, cables, etc.) au niveau des points de fixation indiqués dans le présence manuel d'utilisation. ( 12.3)
Ne tirer ou ne pousser l'appareil que pas a pas.
Respecter les directives locales en vigueur lors du transport de l'appareil, en particulier les dispositions concernant la sécurité des charges et le transport d'objets sur des surfaces de chargement.
4.5 Avant tout travail
S'assurer que seules des personnes connaissant le manuel d'utilisation utilisent l'appareil.
Respecter la reglementation locale relative aux heures d'utilisation pour les outils de jardin équipés d'un moteur à combustion ou d'un moteur électrique.
Avant d'utiliser l'appareil, remplacer les pieces défectueuses, usées ou endommagées. Remplacer les autocollants d'avertissement et de danger endommages ou illisibles. Vous trouvez
des autocollants de remplacement et toutes les autres pieces de rechange chez les revendeurs spécialisés STIHL.
Avant chaque mise en service, vérifier :
- que l'appareil est en bon et de fonctionnement. C'est-à-dire que les dispositifs de protection se trouvent à leur place et qu'ils sont en parfait etat.
- que l'appareil est branché à une prise conforme à la réglementation.
- que l'isolement du cordon d'alimentation et de la rallonge, de la fiche et du raccord est en parfait et.
- que l'appareil (carter du moteur électrique, dispositifs de protection, éléments de fixation, etc.) n'est ni usé, ni endommagé.
- que l'appareil ne contient pas de déchets à broyer et que l'entonnoir est vide.
- que tous les écrous, vis et autres éléments de fixation sont prênts et serrés correctement. Serrer à fond les vis et écrous desserrés avant la mise en service (respecter les couples de serrage).
Utiliser l'appareil uniquement à l'extérieur et à distance d'un mur ou de tout autre object dur afin de réduire les risques de blessures et de dommages matériels (prévoir une liberté de mouvements pour l'utilisateur, bris de verre au niveau des fenêtres, rayures sur les voitures, etc.).
Placer l'appareil uniquement sur une surface plane et stable.
Se familiariser avec l'interrupteur de marche / arrêt pour pouvoir réagir vite et bien dans les situations d'urgence.
Avant la mise en service, vérifier que le bac de ramassage est en parfait état de fonctionnement. Il est interdir et mettre l'appareil en marche avec un bac de ramassage endommagé (risque de blessures). Le bac de ramassage endommagé doit imperativement être remplaced.
Risque de blessures!
Mettre l'appareil en marche uniquement lorsque toutes les pieces sont montées correctement. Si des pieces de l'appareil manquent (par ex. des roues), les distances de sécurité prescrites ne sont plus respectées. D'autre part, la stabilité de l'appareil s'en trouve diminuée.
Avant la mise en service, faire un contrôle visuel pour s'assurer que l'état de l'appareil est conforme!
L'etat conforme signifie que l'appareil doit etre entierement assemblé,notamment que:
- le support de roue est complètement monté,
- les deux roues et les deux pieds sont montés,
- tous les dispositifs de sécurité (bac de ramassage en place, ouverture en forme de trêfle STIHIL, etc.) sont bien prênts et en parfait état.
Ne retarder ou ne ponter enaucun cas les dispositifs de commutation et de sécurité installés sur l'appareil.
4.6 Conditions de travail
N'utiliser en�除cun cas
I'appareil lorsque des animaux ou des personnes, en particulier des enfants, se tiennent dans la
zone de danger.
Ne jamais utiliser l'appareil par temps de pluie ou d'orage, en particulier en cas de risque de foudre.
Les risques d'accident augmentent sur un sol humide du fait de la stabilité réduite. Travailler avec une extrème prudence afin d'éviter de glisser. Si possible, éviter d'utiliser l'appareil sur un sol humide.
Ne travailler qu'a la lumière du jour ou si l'éclairage est suffisant.
Il est impératif de maintainir la zone de travail propre et en ordre, pendant toute la durée d'utilisation. Enlever tout élément pouvant entraîner une chute comme des pierres, branches, un cable, etc.
L'utilisateur doit se tener à la même hauteur que l'appareil.
Demarrage :
Avant de démarrer,mettre l'appareil dans une position stable et le placer bien droit. Ne le mettre en aucun cas en marche s'il est en position couchee.
Mettre l'appareil en marche avec prudence, conformement aux remarques figurant dans le chapitre « Mise en service de l'appareil ». (⇒ 10.)
Ne pas se placer devant l'ouverture du canal d'éjection au démarrage du moteur à combustion ou à la mise en marche du moteur électrique. Le broyeur ne doit containir aucun matériel pouvant être broye lors de son démarrage ou de sa mise en marche. Il est possible que du matériel à broyer soit ejecté, risquant d'entrainer des blessures.
L'appareil ne doit pas etre incline au demarrage.
Éviter les mises en marche répetées dans un court laps de temps. Éviter notamment de solliciter abusivement l'interrupteur
marche / arrêt.
Risque de surchauffe du moteur électrique!
Compte tenu des variations de tension occasionnées par cet apparéil lors de la montée en régime, d'autres dispositifs branchés sur le même circuit électrique peuvent être perturbés en cas de surcharge de la prise secteur.
Dans ce cas, il convient de prendre des mesures déquates (par ex. branchement sur un autre circuit électrique que le dispositif concerné, utilisation de l'appareil sur un circuit électrique d'impédance plus faible).
Utilisation :
Risque de blessures!
Ne jamaisapprocherlespiedsou lesmainsdespiecenrotation.
Lorsque l'appareil est en marche, ne jamais placer le visage ou toute autre partie du corps au-dessus de l'entonnoir de replissage ou devant l'ouverture du canal d'éjection. Toujours garder la tête et le reste du corps à distance de l'ouverture de replissage.
Ne jamais porter les mains, toute autre partie du corps ou des vêtements dans l'entonnoir de replissage ou le canal
d'éjection. Le non-respect de ces consignes de sécurité peut entrainer de graves blessures aux yeux, au visage, aux mains, etc.
Veiller à garder l'équilibre et adopter une position stable. Ne pas s'avancer.
Si l'appareil bascule pendant son fonctionnement, couper immédiatement le moteur électrique et débrancher la fiche secteur.
Risque de blessures!
Lors du fonctionnement de l'appareil, des matériaux broyés peuvent etre ejectes vers le haut. Par consequent, porter imperativement des lunettes de protection et ne pas approcher le visage de I'ouverture de replissage.
Ne jamais pencher l'appareil lorsque le moteur à combustion ou le moteur électrique tourne.
Faire attention à ce qu'aucun matériel pouvant être broyé ne reste coincé dans le canal d'éjection; ceci entrainerait un broyage insuffisant ou des refoulements dangereux de déchets végétaux.
Lors du remplissage du broyeur, veiller tout particulièrement à ne pas introduire de corps étrangers dans la chambre de broyage, tels que des pieces métalliques, des pierres, des matières plastiques, du verre, etc., susceptibles d'endommager le mécanisme ou d'être projétés par l'entonnoir de remplissage.
Pour les mêmes raisons, éliminer les bourrages.
Lors du remplissage du broyeur avec des branchages, des refoulements de déchets végétaux peuvent se produit. Porter des gants!
STOP
Faire attention au fait que l'outil de coupe met quelques secondes à s'immobiliser après la coupure du moteur.
Couper le moteur electrique,
débrancher la fiche secteur et patienter jusqu'à ce que les outils en rotation s'immobilisent :
-
avant de s'éloigner de l'appareil ou de le laisser sans surveillance,
-
avant de déplacer, soulever, porter l'appareil, de le basculer, de le faire glisser ou de le tirer.
- avant de transporter l'appareil,
- avant d'éliminer tout blocage ou bourrage,
- avant de contrôle, nettoyer ou réparer l'appareil ou avant d'y effectuer des travaux.
Si des corps étrangers pénétre dans l'outil de coupe, si l'appareil fait des bruits inhabituels ou s'il vibre excessivement, couper immédiatement le moteur électrique et patienter jusqu'à l'arrêt complet de l'appareil. Débrancher la fiche secteur et effectuer les opérations suivantes:
- Contrôler l'appareil pour vérifier qu'il n'est pas endommagé et confier les travaux de réparation nécessaires à un spécialiste avant demettre l'appareil en marche et de l'utiliser de nouveau.
- Faire replacer ou réparer toutes les pièces endommagées par un spécialiste, la qualité des différentes pièces devant être homogène.
Retirer le bac de ramassage transparent et le vider lorsqu'il est complètement rempli de matériel à broyer ou que les déchets à broyer ne peuvent plus être éjectés du fait du niveau de replissage.
Avant de retirer le bac de ramassage, eteindre l'appareil et attendre que le disque de broyage se soit immobilisé.
4.7 Entretien et réparations
Avant d'entamer des travaux d'entretien (nettoyage, réparation, etc.), avant de
contrôler si le cable de raccordement est emmélé ou s'il est abîme, placer l'appareil sur un sol plat et stable, couper le moteur électrique et débrancher la fiche secteur.
Laisser l'appareil refroidir env. 5 minutes avant tous travaux d'entretien.
Seul un electricien qualifie est autorisé à remettre en état ou à réparer le cable d'alimentation électrique.
Si, au cours de travaux d'entretien réalisés sur l'appareil, il est nécessaire de retarder des pièces ou des dispositifs de sécurité, les reposerès que possible et comme il se doit.
Nettoyage :
L'ensemble de l'appareil doit être nettoyé soigneusement après utilisation. (⇒ 11.2)
Ne jamais utiliser de nettoyeur haute pression et ne jamais nettoyer l'appareil sous l'eau courante (par exemple avec un tuyau d'arrosage).
Ne pas utiliser de détergents agressifs.
Ceux-ci peuvent endommager les matières plastiques et les métaux, ce qui peut compromètre le fonctionnement sûr de votre apparéil STIHL.
Travaux d'entretien :
Exécuter uniquement les travaux d'entretien qui sont décrits dans le present manuel d'utilisation, confier tous les autres travaux à un revendeur spécialisé.
Si vous ne disposez pas des outils nécessaires, ou si vous ne connaissiez pas suffisamment l'appareil, adressez-vous systématiquement à un revendeur spécialisé.
STIHL recommende de s'adresser exclusivement aux revendeurs agreés STIHl pour les travaux d'entretien et les réparations.
Les revendeurs spécialisés STIHL bénéficient régulierement de formations et d'informations techniques.
Utiliser uniquement des outils, des accessoires ou des équipements homologues par STIHL pour cet apparéil ou des pieces techniquement similaires, sous peine de provoquer des accidents et blessures ou d'endommager l' apparéil. Pour toute question, s'adresser à un revendeur spécialisé.
Les outils, accessoires et pieces de rechange STIHL sont, de par leurs caractéristiques, adaptés de façon optimale à l'appareil et aux exigences de l'utilisateur. Les pieces de rechange d'origine STIHL sont reconnaissables au numéro de piece STIHL, au monogramme STIHL et aux codes des pieces de rechange STIHL. Il est possible que les pieces de petite taille ne disposent que du code de référence.
Veiller à ce que les étiquettes d'advertissement restent propres et lisibles. Les autocollants perdus ou abimés doivent être replacés par des autocollants d'origine fournis par votre revendeur spécialise STIHL. Si un composant est replacé par une piece neuve, veiller à ce que la nouvelle piece recoive le même autocollant.
Veiller à ce que tous les écrous, boulons et vis soient correctement fixés, afin que l'utilisation de l'appareil soit sans danger.
Contrôler régulièrement l'appareil complet, en particulier avant de le remiser (avant hivernage par exemple) pour vérifier qu'il n'est pas usé, ni endommagé. Remplacer immédiatement les pieces usées ou endommagées afin que l'appareil soit toujours en état de fonctionnement sur.
4.8 Stockage prolongé
Laisser refroidir l'appareil 5 minutes environ avant de le ranger dans un local fermé.
S'assurer que l'appareil est mis à l'abri de toute utilisation non autorisée (hors de portée des enfants par exemple).
Nettoyer minutieusement l'appareil avant son stockage (hivernage par exemple).
Ranger l'appareil en bon et de fonctionnement.
Remiser l'appareil dans une piece au sec, à l'abri du gel et fermée à clé.
4.9 Mise au rebut
Les déchets peuvent être nocifs pour les personnes, les animaux et pour l'environnement doivent par conséquent être mis au rebut de manière ajustate.
S'adresser au centre de recyclage local ou à votre revendeur spécialisé pour connaître la procédure correcte de mise au rebut. STIHL recommende de s'adresser à un revendeur spécialisé STIHL.
S'assurer que les apparèils usages sont mis au rebut conformément à la législation en vigueur. Mettre l'appareil hors d'utilage avant la mise au rebut. Afin de prévenir tout accident, restorer en particulier le cordon d'alimentation secteur ou le cable de raccordement du moteur électrique.
5. Signification des pictogrammes
Attention! Lire le manuel d'utilisation avant la mise en marche de l'appareil.
Risque de blessures! Tenir toute autre personne éloignée de la zone de danger.
Risque de blessures!
Outils en rotation!
Ne pasmettrelesmains ou lespieds dans les ouvertures alors que l'appareil fonctionne.
Risque de blessures! Avant tous travaux sur l'outil de coupe, avant de nettoyer ou d'entrenir l'appareil, avant de contrôle si le cable de raccordement est emméle ou s'il est abimé ou avant de laisser l'appareil sans surveillance, couper le moteur électrique et débrancher le cable d'alimentation secteur de l'appareil.
Porter une protection acoustique!
Porter des lunettes de protection!
Porter des gants de protection!
Sens de rotation pour le réglage ultérieur de la contre-plaque.
Bac de ramassage verrouillé
Bac de ramassage déverrouillé
6. Contenu de l'emballage
Rep. Désignation Qté GHE 135 L
A Partie supérieure de l'appareil 1
B Support de roue 1
C Bac de ramassage 1
D Vis 5 x 16 4 GHE 140 L
E Appareil de base avec bac 1 de ramassage GHE 135 L, GHE 140 L
F Pied 2
G Rondelle A6 2
H Écrou borgne M6 2
I Roue 2
J Vis M8 x 85 2
K Douille 2
L Rondelle A8 6
M Écrou de sécurité M8 2
N Clé plate 1
Clé Allen 1 Manuel d'utilisation 1
7. Préparation de l'appareil
7.1 Montage des roues et des pieds
GHE 140 L :
-Ouvrir I'appareil. ( 10.12)
Montage des roues :
GHE 135.0 L, GHE 140 L:
-
Retirer le bac de ramassage. (⇒ 10.6)
-
Retirer l'enjolivre (1) de la roue (l) en faisant levier à l'aide d'un tournevis.
- Insérer la vis (J) avec une rondelle (L) par l'alésage du support de roue (B), de l'intérieur. Placer une rondelle (L) et la douille (K) sur la vis (J). Glisser la roue (I) sur la douille (K). Visser l'écrou (M) avec une rondelle (L) et la serrer à un couple de 5-7 Nm.
- Positionner l'enjoliveur (1) au centre de la roue (l) et l'enforcer jusqu'à ce qu'il s'enclenche
- Répéter l'opération du deuxième côté.
Montage des pieds :
- Insérer la vis du pied (F) par le bas à travers l'alésage du support de roue (B). Placer la rondelle (G) sur la vis, visser l'écrou borgne (H) et les serrer au couple de 4-6 Nm.
- Répéter l'opération du deuxième côté.
7.2 Assemblage de l'appareil GHE 135 L
- Retirer le bac de ramassage.
(⇒ 10.6) - Placer la partie supérieure de l'appareil (A) sur le support de roue (B) et la centrer avec précaution. Veiller alors au bon positionnement du couvercle en caoutchouc (1) - celui ci (1) ne doit pas être coincidence entre la partie supérieure de l'appareil et le couvercle noir au niveau du support de
roue. Monter la partie supérieure de l'appareil (A) en vissant les quatre vis (D) sur le support de roue (B). Serrer les vis (D) au couple de 1-1,5 Nm.
- Mettre le bac de ramassage en place.
(⇒ 10.5)
7.3 Rangement de la clé Allen
- Insérer la clé Allen (O) dans le dispositif de fixation (1) situé sur l'appareil.
8. Consels d'utilisation
8.1 Que peut-on broyer?
Branches et chutes de haies, les thuyas, les branches de sapins, les branches ramifiées, les branches ramifiées avec des feuilles, l'herbe, les arbustes à baie, les bottes de fleurs pas trop humides.
Broyer les branches et chutes de haies fraîchement coupées étant donné que le rendement du broyeur est meilleur lorsque les déchets sont verts que lorsqu'ils sont secs ou humides.
8.2 Que ne peut-on pas broyer ?
Il est strictement interdit d'introduire des pierres, du verre, des pieces métalliques (fils de fer, clous, etc.) ou des pieces en plastique dans le
broyeur.
Règ l'd'or :
Les matériaux qui ne peuvent pas etre compostes ne doivent pas non plus passer dans le broyeur.
8.3 Diametre maximal des branches
Les données correspondant à des branchages fraîchement coupés :
Diametre maximal des branches
GHE 135 L : 35 mm
GHE 140 L : 40 mm
8.4 Remplissage du broyeur
L'ouverture en forme de trèfle
STIHL permet aussi de broyer des
branchages très ramifiés.
Découper au préalable les branches épaisses et très ramifiées avec un sécauteur.
Pour éviter tout bourrage du broyeur, mélanger les déchets à broyer terreux et durs à des branches sèches.
Remplir le broyeur uniquement au plein régime du moteur electrique.
Risque de blessures!
Ne tenir les branches happées par le broyeur que légèrement d'une main et ne les guider que juste un peu avant l'ouverture de remplissage. Ne pas maintainir ouPTRirer les branches.
- Introduire lentement les chutes de haies et d'arbre, ainsi que les branchages, par l'ouverture de replissage (13) jusqu'àu disque de broyage. Les branches sont avalées sans a-coupes par le broyeur.
- À la fin de chaque processus, patienter jusqu'à ce que l'appareil ait terminé de broyer tous les déchets.
8.5 Charge adaptée au moteur électrique
Toujours alimenter le broyeur de manière homogène et en continu.
8.6 Relais de surcharge
Si une surcharge du moteur électrique survient en cours d'utilisation, le retour automatique intégré change le sens de rotation du disque de broyage et essaye ainsi d'éliminer le blocage lui-même. Si le blocage ne peut être éliminé après 3 changements du sens de rotation, le relais de surcharge intégré coupe automatiquement le moteur électrique.
Le broyeur peut etre remis en marche apres une phase de refroidissement d'env. 10 minutes.
Un déclenchement repété du relais de surcharge peut être dû aux éléments suivants :
- Câble de raccordement inapproprié (⇒ 10.1)
- Surcharge du réseau électrique
- Quantités trop importantes de déchets à broyer entrainant une surcharge de l'appareil
8.7 En cas de blocage du disque de broyage
Une surcharge du moteur electrique, une quantité trop élevée de déchets à broyer, des corps étrangers ou des branches trop épaisses peuvent entrainer, après un certain temps, le changement automatique du sens de rotation du disque de broyage et son immobilisation par la suite.
En cas de surcharge, le disque de broyage change automatiquement de sens de rotation.
- En cas d'immobilisation du disque de broyage, actionner immédiatement l'interrupteur d'arrêt.
- Laisser l'appareil refroidir et leMETtre a nouveau en marche comme indiqued. ( 10.9)
9. Dispositifs de sécurité
9.1 Dispositif de blocage de remise en marche du moteur électrique
L'appareil ne peut etre mis en marche qu'vec l'interrupteur marche/arrêt et non en branchant le cable de raccordement sur la prise de courant.
9.2 Bac de ramassage
Le broyeur ne peut etre mis en marche qu'vec le bac de ramassage en place et verrouillé.
Le bac de ramassage en place empêche d'acceder au disque de broyage en rotation au cours de l'utilisation.
10. Mise en service de l'appareil
10.1 Branchement du broyeur
Risque de blessures!
Tenir compte des consignes de sécurité du chapitre « Avertissement - Dangers liés au courant électrique » (4.2).
La tension sur secteur doit correspondre à la tension nominale indiquée sur l'appareil (voir la plaque signalétique).
Vérifier que le cable d'alimentation électrique est suffisamment protégé. (⇒ 16.)
N'utiliser que des cables de raccordement qui pésent autant ou plus que les cables soudes en caoutchouc, conformes à la norme H07 RN-F DIN/VDE 0282.
Les connecteurs doivent être protégés contre les éclaboussures. Des rallonges inappropriées entraînent une perte de puissance et peuvent endommager le moteur électrique.
Le diamètre minimal du cable d'alimentation est de 3 × 1, 5 ~m ~m^2 pour une longueur maximale de 25 ~m ou 3 × 2, 5 ~m ~m^2 pour une longueur maximale de 50 ~m .
Les raccords des cables d'alimentation doivent etre en caoutchouc ou recouverts de caoutchouc et conformes à la norme DIN/VDE 0620.
Cet apparéil est concu pour être utilisé sur un réseau d'alimentation électrique disposant d'une impédance système Z_max au point de transfert (branchement interieur) de 0,49 ohms maximum (à
50 Hz).
L'utilisateur doit s'assurer que l'appareil est utilisé uniquement sur un réseau d'alimentation électrique replissant ces exigences. Si nécessaire, il est possible de demander l'impédance système auprès des entreprises distributrices d'électricité.
Pour de plus amples informations concernant le raccordement au secteur, demander conseil à un électricien.
10.2 Branchement du cordon d'alimentation secteur
- Brancher la fiche du cordon d'alimentation secteur à la prise de courant (1).
- Accrocher le cordon d'alimentation secteur au dispositif de maintainen du cable. ( 10.4)
10.3 Débranchement du cordon d'alimentation secteur
- Défaire le dispositif de maintain du cable. ( 10.4)
Afin d'éviter tout dommage du cordon d'alimentation, toujours débrancher au niveau de la prise. Ne jamais tirer sur le cable.
10.4 Dispositif de maintain du cable
Lors de l'utilisation, le dispositif de maintien du cable empêche le cable de raccordement de se débrancher et permet ainsi d'éviter tout endommagement du raccordement secteur au niveau de l'appareil.
Le cable de raccordement doit donc passer dans le dispositif de maintain du cable.
- Brancher le cordon d'alimentation secteur. (⇒ 10.2)
- Former une boucle avec le cable de raccordement (1) et la passer dans l'ouverture (2).
Puis remonter la boucle sur le crochet (3) et serrer.
10.5 Mise en place du bac de ramassage
- Insérer le bac de ramassage (1) sur les deux guides (2) et le pousser jusqu'en butée.
- Tourner la commande de verrouillage (3) à droite jusqu'en butée et fixer le bac de ramassage.
Le broyeur ne peut etre mis en marche qu'vec le bac de ramassage verrouille.
10.6 Retrait du bac de ramassage
- Mettre l'appareil hors tension.
(⇒ 10.8) - Tourner la commande de verrouillage (1) vers la gauche jusqu'en butée.
Extraire le bac de ramassage (2).
Le broyeur ne peut pas etre mis en marche sans le bac de ramassage.
10.7 Mise en marche du broyeur
GHE 140 L :
Ouvrir l'appareil et le verrouiller. ( 10.12)
- Mettre le bac de ramassage en place.
(⇒ 10.5) - Brancher l'appareil au réseau électrique. (⇒ 10.2)
L'interrupteur marche/arrêt (1) avec glissière de blocage intégrée (2) empêche que l'appareil passse directement d'un sens de rotation à l'autre.
Avant de changer de sens de rotation, eteindre l'appareil et attendre que le disque de broyage soit immobilisé.
Position Introduction
Le disque de broyage avale les déchets à broyer et les coupe.
- Tourner l'interrupteur marche/arrêt (1) en position 0.
-
Pousser la glissière de blocage (2) vers le haut.
Pour demarrer le moteur electrique, tourner l'interrupteur marche/arrêt (1) en position START vers la droite jusqu'en butée, contre la tension du ressort. Le moteur electrique demarre. -
Relâcher l'interrupteur rotatif. Il repasse automatiquement en position I. Le moteur électrique continue de tournier.
Position Rejet
Le disque de broyage tourne en sens inverse et expulse de nouveau les déchets à broyer.
- Tourner l'interrupteur marche/arrêt (1) en position 0.
- Pousser la glissière de blocage (2) vers le bas.
- Tourner l'interrupteur marche/arret (1) en position I vers la gauche jusqu'en butée, contre la tension du ressort et le maintainir ainsi. Le moteur électrique tourne.
L'interrupteur rotatif doit être maintenu dans cette position, sinon il returne automatiquement en position centrale (position 0).
10.8 Arrêt du broyeur
- Mettre l'interrupteur marche/arrêt (1) en position 0.
Le moteur electrique du broyeur est alors coupé et freiné automatiquement.
10.9 Remise en service après un blocage
Risques de blessures dues à la projection de déchets à broyer hors de l'appareil. Tener les mains et la tête à l'écart de l'ouverture de replissage. Ne pas regarder à l'intérieur de l'appareil!
Le broyeur est équipé d'un retour automatique. En cas de blocage du disque de broyage, l'appareil active automatiquement le retour pour éliminer le blocage.
Les déchets à broyer sont débloqués.
Une fois le blocage éliminé, replir dans un premier temps le broyeur au plein régime du moteur électrique.
10.10 Broyage
- Déplacer le broyeur sur une surface plane et stable et l'arrête de façon sure.
- Porter des gants robustes, des lunettes de protection et une protection acoustique.
- Brancher le cordon d'alimentation secteur au broyeur. ( 10.2)
- Metre le broyeur en marche. (⇒ 10.7)
- Patienter jusqu'à ce que le broyeur ait atteint le régime maximal (égime de ralentti).
- Remplir le broyeur correctement avec les déchets à broyer. (⇒ 8.4)
- Arrêter le broyeur. (⇒ 10.8)
10.11 Fermetre de l'appareil GHE 140 L
- Débrancher l'appareil. (⇒ 10.3)
- Tenir l'appareil d'une main par la poignée (1).
- Tirer le levier de verrouillage (2) dans les sens de la flèche jusqu'en butée et le maintainir. La partie supérieure de l'appareil est déverrouillée.
- Guider lentement la partie supérieure de l'appareil (3) vers le bas jusqu'en butée et la maintainir.
- Relâcher le levier de verrouillage (2) et veiller à ce que la partie supérieure de l'appareil soit bien verrouillée.
10.12 Ouverture de l'appareil GHE 140 L
- Tenir l'appareil vers le bas d'une main par la poignée (1).
- Tirer le levier de verrouillage (2) dans les sens de la flèche jusqu'en butée et le maintainir. La partie supérieure de l'appareil est déverrouillée.
- Tirer lentement la partie supérieure de l'appareil (3) vers le haut jusqu'en butée et la maintainir.
- Relâcher le levier de verrouillage (2) et veiller à ce que la partie supérieure de l'appareil soit bien verrouillée.
11. Entretien
Risque de blessures!
Avant d'effectuer les travaux de maintenance ou de nettoyage sur l'appareil, dire attentivement le chapitre « Consignes de sécurité » (⇒ 4.), en particulier le sous-chapitre « Entretien et réparations » (⇒ 4.7), et respecter strictement toutes les consignes de sécurité.
Débrancher la fiche secteur avant d'entamer des travaux d'entretien.
11.1 Reglage ultérieur de la contre-plaque
Il ne doit y avoiraucun déchet à broyer dans l'appareil.
Étape 1
- Mettre l'appareil en marche (placer l'interrupteur marche/arrêt en position « Introduction »). (⇒ 10.7)
Étape 2
- Alors que l'appareil fonctionne, tourner la vis de réglage (1) lentement dans le sens des aiguilles d'une montre à l'aide de la clé Allen (2). La contre-plaque est alors poussaee contre le disque de broyage à l'intérieur de l'appareil. La contre-plaque est correctement régèle lorsque quelques copeaux d'aluminium sortent de l'éjection.
La contre-plaque est de nouveau reglee et l'appareil est pret a fonctionner.
11.2 Nettoyage de I'appareil
Intervalle d'entretien: après chaque utilisation
Nettoyer soigneusement l'appareil après chaque utilisation. Prendre soit de l'appareil permet d'éviter les incidents et de prolonger la durée de vie de celui-ci.
Ne nettoyer l'appareil que dans la position illustrée.
Ne jamais nettoyer au jet d'eau les pieces du moteur électrique ou du moteur à combustion, les joints, les emplacements de paliers et
les composants électriques tels que les interrupteurs. Cela pourrait entraîner des réparations onereuses.
Si vous n'arrivez pas a nettoyer correctement l'appareil et a enlever tous les résidus avec de I'eau, une Brosse, un chiffon humide ou
un bout de bois, STIHL vous recommende d'utiliser un produit de nettoyage spécial (par exemple un nettoyant spécial STIHL).
Ne pas utiliser de détergents agressifs.
Nettoyer regulierement les disques portecouteaux.
Les moteurs électriques sont protégés contre les projections d'eau.
Protégér les outils de hachage de la corrosion, notamment la chambre du broyeur, en les lubrifiant avec un produit courant (de l'huile de colza par ex.).
11.3 Intervalles d'entretien
Il est recommandé de confier le broyeur à un revendeur spécialisé une fois par an pour qu'il effectue la maintenance.
STIHL recommende de s'adresser à un revendeur spécialise STIHL.
11.4 Moteur électric et roues
Le moteur électrique ne demande aucune entretien.
Les roulements des roues ne nécessitant aucun entretien.
11.5 Rangement de l'appareil et hivernage
Ranger l'appareil dans une piece seche, propre et fermée. S'assurer que l'appareil est hors de portée des enfants.
Ranger l'appareil uniquement en bon etat de fonctionnement.
Serrer tous les écrous, boulons et vis, remplacer les autocollants d'advertissement et de sécurité devenus illisibles et vérifier que l'appareil complet ne présente pas de traces d'usure ou de dommages. Remplacer les pieces usées ou endommagées.
Toute panne de l'appareil doit être réparée avant son rangement.
En cas d'hivernage de l'appareil, tenir compte des points suivants:
Nettoyer minutieusement toutes les pieces extérieures.
- Bien huier ou graisser toutes les pièces rotatives.
12. Transport
Risque de blessures!
Avant le transport, dire
attentivement et respecter le
chapitre « Consignes de sécurité »,
en particulier la section « Transport
de l'appareil ». (⇒ 4.4)
12.1 Tirer ou pousser le broyeur
- Tenir le broyeur au niveau de la poignée (1) et le basculer vers l'arrière.
- Le broyeur peut être tiré ou pousse lentement (en avancer pas à pas).
12.2 Levage ou transport du broyeur
2 personnes sont nécessaires dans tous les cas pour soulever et porter l'appareil.
Porter des vêtements de protection adaptés qui couvrent entièrement les avant-bras et le haut du corps.
-Metre le bac de ramassage en place et le fixer. ( 10.5)
1ere personne : saisir le broyeur par la poignee (1).
2ème personne : saisir le broyeur au niveau du support de roue (2) à gauche et à droite devant les deux pieds.
- Lever le broyeur en même temps.
GHE 140 L :
Le broyeur peut aussi être porté en position fermée.
1ere personne : saisir le broyeur par la poignee (3) du bac de ramassage.
- 2ème personne : saisir le broyeur au niveau du support de roue à gauche et à droite devant les deux pieds (4).
- Lever le broyeur en même temps.
12.3 Transport du broyeur sur une surface de chargement
- Fixer l'appareil au moyen d'équipements de fixation adaptés afin d'éviter tout glissement. Fixer les cables ou les sangles au support de roue (1) ou au niveau de l'entonnoir de replissage (2).
13. Comment limiter l'usure et éviter les dommages
Remarques importantes relatives à la maintenance et à l'entretien du groupe de produits
Broyeur électrique (STIHGLHE)
La société STIHL décline toute responsabilité en cas de dommages corporels ou matériels decoulant du non-respect des consignes de sécurité, des instructions d'utilisation et d'entretien stipulées dans le manuel d'utilisation ou en cas d'utilisation de pieces rapportées ou de rechange non agréées.
Respecter impératifement les consignes suivantes pour éviter tout dommage et prévenir une Usure rapide de votre apparéil STIHL :
1. Pièces d'usure
Certaines pieces des apparciels STIHL sont sujettes à usure, même dans des conditions normales d'utilisation. Elles doivent être remplacées en temps voulu, en fonction du type et de la durée d'utilisation.
C'est notamment le cas des pieces suivantes:
- Contre-plaque
- Disque de broyage
- Balais à charbon
2. Respect des consignes indiquées dans le present manuel d'utilisation
Il est nécessaire d'utiliser, d'entretenir et d'entreposer soigneusement l'appareil STIHL conformément aux consignes du present manuel d'utilisation. L'utilisateur est seul responsable des dommages entrainés par le non-respect des consignes de sécurité, d'utilisation et d'entretien.
Une restriction de la garantie s'applique notamment dans les cas suivants :
- cable d'alimentation trop fin (section),
- branchement électrique incorrect (tension),
modifications du produit non autorisées par STIH, - utilisation d'outils ou d'accessoires qui ne sont pas autorisés, pas appropriés pour l'appareil ou qui sont de mauvaise qualité,
- utilisation non conforme du produit,
-
utilisation du produit lors de manifestations sportives ou de concours,
-
dommages résultat d'une utilisation prolongée de l'appareil avec des pieces défectueuses.
3. Travaux d'entretien
Tous les travaux indiqués au chapitre « Entretien » doivent être effectues à intervalles réguliers.
Si l'utilisateur n'est pas en mesure d'effectuer lui-même ces travaux d'entretien, il devra les confier à un spécialiste.
STIHL commande de confier les travaux d'entretien et les réparations exclusivement à un revendeur spécialisé STIHL.
Les revendeurs spécialisés STIHL bénéficient régulièrement de formations et d'informations techniques.
Si ces travaux ne sont pas effectués, cela peut entraîner des dommages dont l'utilisateur sera tenu responsable.
Cela concerne notamment :
- les dommages causés au moteur électrique à la suite d'un nettoyage insuffisant des fentes d'áération (guidage de l'air de refroidissement, ailettes de refroidissement, roue de ventilateur),
- les dommages dus à la corrosion ou autres dommages consécutifs causés par un stockage inapproprié,
- les dommages causés sur l'appareil du fait de l'utilisation de pieces de rechange de mauvaise qualité,
- les dommages dus au non-respect des intervalles d'entretien ou à un entretien insuffisant, ou causés par des réparations ou des travaux d'entretien n'avant pas été effectuels chez un revendeur spécialisé.
14. Protection de l'environnement
Ne pas jeter les déchets broyés à la poubelle - ils peuvent servir de compost.
Les emballages, l'appareil et ses accessoires sont fabriqués
en matériaux recyclables et sont à eliminer comme il se doit.
L'élimination sélective des déchets dans le respect de l'environnement contribue au recyclage des matières recyclables. Une fois la durée d'utilisation normale de l'appareil écoulée, remettre l'appareil à un centre de collecte des déchets.
15. Déclaration de conformité UE
15.1 Broyeur STIHL GHE 135.0 L, GHE 140.0 L
STIHL Tirol GmbH
déclare sous sa seule responsabilité que
- Modèle : broyeur électrique
- Marque: STIHL
- Type : GHE 135.0 L, GHE 140.0 L
- N° de série : 6013
est en parfaite conformité avec les dispositions pertinentes des directives 2006/42/EC, 2000/14/EC, 2014/30/EU et 2011/65/EU et a été mis au point et fabriqué conformément aux versions des normes suivantes, en vigueur à la date de
production: EN 50434, EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2 et EN 61000-3-3 (le cas échéant).
Nom et adresse de l'institut:
TÜV Rheinland LGA Products GmbH
Tillystraße 2
90431 Nuremberg, Allemagne
La détermination des niveaux de puissance acoustique mesures et garantis a été effectue conformément à la directive 2000/14/EC, Annexe VIII.
GHE 135.0 L
Niveau de puissance acoustique mesuré : 92,0 dB(A)
Niveau de puissance acoustique garanti:94 dB(A)
GHE 140.0 L
Niveau de puissance acoustique mesuré : 91,0 dB(A)
Niveau de puissance acoustique garanti:93 dB(A)
La documentation technique est conservede avec I'homologation du produit par STIHL Tirol GmbH.
L'année de fabrication et le numero de machine sont indiqués sur le broyeur.
Langkampfen, 02/01/2021
STIHL Tirol GmbH
p.p.
Matthias Fleischer, Directeur de la Recherche et du Développement
p.p.
Sven Zimmermann, Directeur de la Qualité
15.2 Adresse de l'administration centrale STIHL
15.3 Adresses des sociétés de distribution STIHL
ALLEMAGNE
15.4 Adresses des importateurs STIHL
BOSNIE-HERZÉGOVINE
UNIKOMERC d.o.o.
Bișce polje bb
88000 Mostar
Telephone: +387 36 352560
Fax:+38736350536
CROATIE
UNIKOMERC - UVOZ d.o.o.
Sjediste:
Amruševa 10, 10000 Zagreb
Prodaja:
Ulica Kneza Ljudevita Posavskog 56.
10410 Velika Gorica
Telephone:+38516370010
Fax:+38516221569
TURQUIE
SADAL TARIM MAKINALARI DIS
TICARET A.S.
Alsancak Sokak, No:10 I-6 Özel Parsel
34956 Tuzla, Istanbul
Telephone:+902163940040
Fax:+902163940044
16. Caracteristiques techniques
GHE 135.0 L, GHE 140.0 L:
Moteur
Moteur, modele
electrique
Tension nominale 230V
Fréquence 50 Hz
Régime nominal du
disque de broyage 40 tr/min
Protection par fusible 16 A
Categori de
protection II
Type de protection protégé contre
les éclabousures (IP X4)
Mode de service
P40
40 s de durée de charge
60 s de régime à vide
L/l/h
64/49/96 cm
GHE 135.0 L:
Conformément à la directive 2000/14/EC :
Niveau de puis
Conformément à la directive 2006/42/EC :
Niveau de pression
sonore sur le lieu de
Puissance en kW/CV 2300 W
Intensité nominale du
courant
11.5 A
Régime nominal du
21000 tr/min
Poids
23 kg
GHE 140.0 L:
Conformément à la directive 2000/14/EC :
Niveau de puis
Conformément à la directive 2006/42/EC :
Niveau de pression
sonore sur le lieu de
Puissance en kW/CV 2500 W
Intensité nominale du
courant 12,0 A
Régime nominal du
mateur electrique 21000 tr/min
Poids
24 kg
16.1 REACH
REACH désigne une directive CE relative à l'enregistrement, l'évaluation et l'autorisation de substances chimiques.
Les informations sur la conformite à la directive REACH (CE) N° 1907/2006 sont indiquées sous le lient
www.stihl.com/reach.
× Demander eventuelflement conseil à un revendeur spécialise, STIHLCoommande les revendeurs specialisés STIHLC.
Dysfonctionnement :
Le moteur électrique ne démarre pas
Causes possibles :
-Le bac de ramassage n'est pas en place, ni verrouillé
-Le disjoncteur du moteur electrique s'est déclenché
- Pas d'alimentation secteur
-Le cable d'alimentation/la fiche,le raccordement de fiche ou l'interrupteur est defectueux
Solutions :
-Metre le bac de ramassage en place et le verrouiller ( 10.5)
-Laisser refroidir I'appareil ( 8.6)
- Contrôler le cable d'alimentation et la protection par fusible ( 10.1)
- Contrôler les cables, les connecteurs, les prises et les interrupteurs et les faire remplacer si nécessaire (par un électricien) × (⇒ 10.2)
Dysfonctionnement :
L'appareil n'avale pas les déchets à broyer
Causes possibles :
- Le disque de broyage est bloqué
Solutions :
Supprimer le blocage ( 10.9)
Dysfonctionnement :
Les déchets à broyer ne sont pas réduits en morceaux
Causes possibles :
-La contre-plaque n'est pas reglee correctement par rapport au disque de broyage
- Le disque de broyage est usé ou endommagé
Solutions :
- Régler de nouveau la contre-plaque ( 11.1)
- Remplacer le disque de broyage et la contre-plaque
Dysfonctionnement :
Le moteur electrique ronfle, l'appareil ne fonctionne pas
Causes possibles :
- Le disque de broyage est bloqué
Solutions :
Supprimer le blocage ( 10.9)
Dysfonctionnement :
Bruits anormaux, cliquetis dans l'appareil
Causes possibles :
- Les vis sont desserrées
- Le disque de broyage est usé ou endommagé
Solutions :
- Veiller à la bonne fixation des vis, desserrer les vis qui seraient desserrées
- Remplacer le disque de broyage et la contre-plaque
Dysfonctionnement :
Les déchets à broyer ne sont pas éjectés
Causes possibles :
- Éjection bouchée par le couvercle en caoutchouc coince
Solutions :
-Monter correctement le couvercle en caoutchouc ( 7.2)
18. Feuille d'entretien
18.1 Confirmation de remise
Modèle:
Date:
Prochain entretien
Date:
18.2 Confirmation d'entretien
Remetre le present manuel d'utilisation au revendeur spécialise STIHL lors des travaux d'entretien. Il confirmera l'execution des travaux d'entretien en complétant les champs préimprimés.
Entretien exécuté le
Date du prochain entretien
