| Produkttyp | Elektrischer Gartenhäcksler |
| Marke | STIHL |
| Modell | GHE 135 L |
| Abmessungen (L/B/H) | 64 x 49 x 96 cm |
| Gewicht | 23 kg |
| Motorleistung | 2300 W |
| Nennspannung | 230 V / 50 Hz |
| Nennstrom | 11,5 A |
| Absicherung | 16 A |
| Schutzklasse | II |
| Schutzart | IP X4 (spritzwassergeschützt) |
| Nenndrehzahl Mahlplatte | 40 U/min |
| Nenndrehzahl Elektromotor | 21 000 U/min |
| Maximaler Astdurchmesser | 35 mm |
| Garantierter Schallleistungspegel | 94 dB(A) |
| Auffangbehälter | Ja, mit Sicherheitsverriegelung |
| Sicherheitseinrichtung | Wiedereinschaltsperre, automatische Abschaltung bei Überlast |
| Rückwärtsfunktion | Ja, über Drehschalter mit Position "Auswurf" |
| Stromversorgungssystem | Verlängerungskabel mit Zugentlastung |
| Wartung | Einstellung der Gegenplatte, Reinigung nach Gebrauch |
| Verschleißteile | Gegenplatte, Mahlplatte, Kohlebürsten |
| Garantie | Gesetzeskonform, Dauer nicht angegeben |
Häufig gestellte Fragen - GHE 135 L STIHL
Benutzerfragen zu GHE 135 L STIHL
0 Frage zu diesem Gerät. Beantworten Sie die, die Sie kennen, oder stellen Sie Ihre eigene.
Eine neue Frage zu diesem Gerät stellen
Laden Sie die Anleitung für Ihr Hobel kostenlos im PDF-Format! Finden Sie Ihr Handbuch GHE 135 L - STIHL und nehmen Sie Ihr elektronisches Gerät wieder in die Hand. Auf dieser Seite sind alle Dokumente veröffentlicht, die für die Verwendung Ihres Geräts notwendig sind. GHE 135 L von der Marke STIHL.
BEDIENUNGSANLEITUNG GHE 135 L STIHL
STIHL GHE 135 L, GHE 140 L
STIHL
Lieber Kundin, lieber Kunde,
es freut uns, dass Sie sich für STIHL entschieden haben. Wir entwickeln und fertigen unsere Produkte in Spitzenqualität entsprechend der Bedürfnisse unserer Kunden. So entstehen Produkte mit hoher Zuverlösigkeit auch bei extremer Beanspruchung.
STIHL steht auch für Spitzenqualität beim Service. Unser Fachhandel gewährleistet kompetente Beratung und Einweisung sowie eine umfassende technische Betreuung.
Wir danken Ihnen für Ihr Vertrauen und wünschen Ihnen viel Freude mit ihrem STIHL Produkt.
Dr. Nikolas Stihl
WICHTIG!VOR GEBRAUCHLESEN UND AUFBEWAHREN.

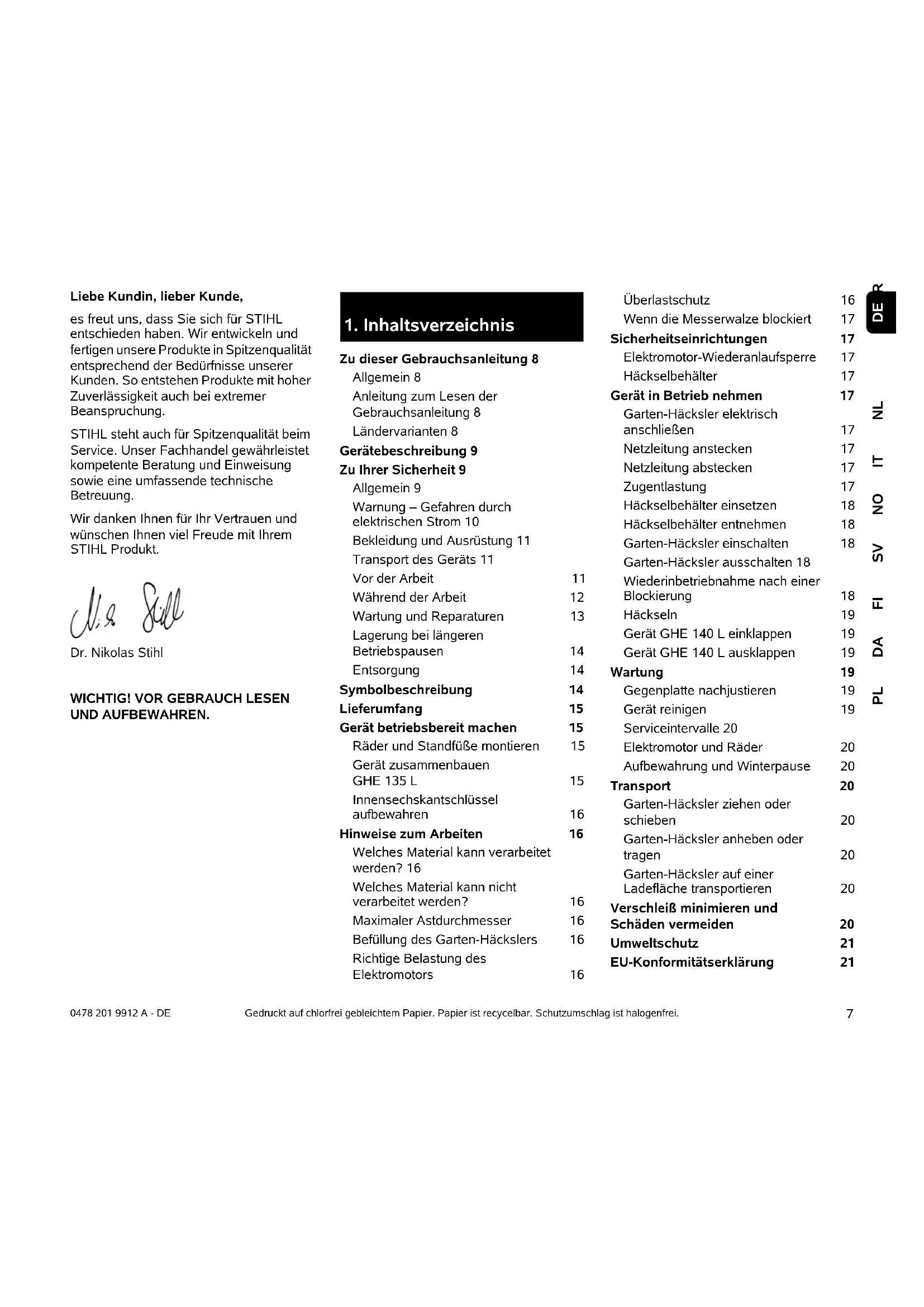

1. Inhaltsverzeichnis
ZudieserGebrauchsanleitung8
Allgemein 8
Anleitung zum Lesen der
Gebrauchsanleitung 8
Ländervarianten 8
Gerätebeschreibung 9
Zu Ihrer Sicherheit 9
Allgemein 9
Warning - Gefahren durch
elektrischen Strom 10
Bekleidung und Ausrüstung 11
Transport des Geräts 11
Vor der Arbeit 11
Während der Arbeit 12
Wartung und Reparaturen 13
Lagerung bei längeren
Betriebspausen 14
Entsorgung 14
Symbolsbeschreibung 14
Lieferumfang 15
Gerat betriebsbereit machen 15
Rader und StandfuBemontieren 15
Gerat zusammenbauen
GHE 135 L 15
Innensechskantschlüssel
aufbewahren 16
Hinweise zum Arbeitsen 16
Welches Material kann verarbeitet
werden? 16
Welches Material kann nicht
verarbeitet werden? 16
Maximaler Astdurchmesser 16
Befüllung des Garten-Häckslers 16
Richtige Belastung des
Elektromotors 16
Überlastschutz
Wenn die Messerwalze blockiert
Sicherheitseinrichtungen 17
Elektromotor-Wiederanlaufspierre 17
Häckselbehälter 17
Gerat in Betriebnehmen 17
Garten-Häcksler elektrisch
anschlieBen 17
Netzleitung anstecken 17
Netzleitung abstecken 17
Zugentlastung 17
Häckselbehälter einsetzen 18
Häckselbehälter entnahmen 18
Garten-Hacksler einschalten 18
Garten-Häcksler ausschalten 18
Wiederinbetriebnahme nach einer
Blockierung 18
Häckseln 19
Gerat GHE 140 L einklappen 19
Gerat GHE 140 L ausklappen 19
Wartung 19
Gegenplattnachjustieren 19
Gerat reinigen 19
Serviceintervalle 20
Elektromotor und Rader 20
Aufbewährung und Winterpause 20
Transport 20
Garten-Häckslerziehen oder
schiebern 20
Garten-Häcksler anheben oder
tragen 20
Garten-Häcksler auf einer
Ladefläche transportieren 20
Verschleib minimieren und
Schaden vermeiden 20
Umweltschutz 21
EU-Konformitätserklarung 21
Garten-Häcksler STIHL
GHE 135.0 L, GHE 140.0 L 21
Anschrift STIHL Hauptverwaltung 22
Anschriften STIHL
Vertriebsgesellschaften 22
Übergabebestätigung 24
Servicebestätigung 24
2. Zu dieser
Gebrauchsanleitung
2.1 Allgemein
These Gebrauchsanleitung ist eine
Originalbetriebsanleitung des
Herstellers im Sinne der EG-Richtlinie 2006/42/EC.
STIHLarbeitetstandigan der
Weiterentwicklung seiner Produktpalette; Änderungen des Lieferumfanges in Form, Technik und Ausstattung müssen wir uns deshalb vorbehalten.
Aus den Angaben und Abbildungen these Heftes konnen aus thisem Grund keine Ansprüche abgeleitet werden.
In dieser Gebrauchsanleitung sind eventuell Modelle beschrieben, welche nicht in jedem Land verfügbar sind.
These Gebrauchsanleitung ist
urheberrechtlich geschützt. Alle Rechte bleiben vorbehalten, besonders das Recht der Vervielfaltigung, Übersetzung und der Verarbeitung mit elektronischen Systemen.
2.2 Anleitung zum Lesen der
Gebrauchsanleitung
Bilder und Texte beschreiben bestimmte Handhabungsschritte.
Samtliche Bildsymbole, die auf dem Gerät angebracht sind, werden in dieser Gebrauchsanleitung erklär.
Blickrichtung:
Blickrichtung bei Verwendung links und rechts in der Gebrauchsanleitung: Der Benutzer steht hinter dem Gerät (Arbeitsposition).
Kapitelverweis:
Auf entsprechende Kapitel und Unterkapitel für weitere Erklärungen wird mit einem Pfeil verwiesen. Das folgende Beispiel zeigt einen Verweis auf ein Kapitel: (⇒ 4.)
Kennzeichnung von Textabschnitten:
Die beschriebenen Anweisungen konnen wie in den folgenden Beispelen gekennzeichnet sein.
Handhabungsschritte, die das Eingreifen des Benutzers erfordern:
- Schraube (1) mit einem Schraubenzieher lösen, Hebel (2) betätigten ...
Generelle Aufzahlungen:
-Einsatz des Produkts bei Sport- oder Wettbewerbsveranstaltungen
Texte mit zusätzlicher Bedeutung:
Textabschnitt mit zusätzlicher Bedeutung werden mit einem der nachfolgenden beschreibenben Symbole gekennzeichnet, um diese in der Gebrauchsanleitung zusammen hervorzuheiten.
Gefahr!
Unfall- und schwere Verletzungsgefahr für Personen. Ein bestimmtes Verhalten ist notwendig oder zu unterlassen.
Warning!
Verletzungsgefahr fur Personen. Ein bestimmtes Verhalten verhindert mögliche oder wahrscheinliche Verletzungen.
Vorsicht!
Leichte Verletzungen bzw. Sachschäden können durch ein bestimmes Verhalten verhindert werden.
Hinweis
Information für eine bessereutzung des Gerätes und um mögliche Fehlbedienungen zu vermeiden.
Texte mit Bildbezug:
Abbildungen, die den Gebrauch des Gerats erklaren,finden Sie ganz am Anfang der Gebrauchsanleitung.
Das Kamerasymbol dient zur Verknüpfung der Bilder auf den Bildseiten mit dem entsprechenden Textteil in der Gebrauchsanleitung.
2.3 Ländervarianten
STIHL liefert abhängig vom Auslieferungsland Geräte mit unterscheidlichen Steckern und Schaltern aus.
In den Abbildungen sind Geräte mit Eurosteckern dargestellt, der Netzanschluss von Geräten mit anderen Steckerausführungen erfolgt auf gleichartige Weise.

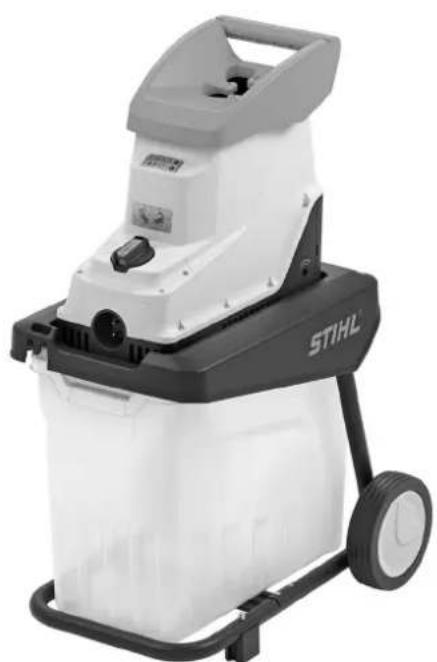

3. Gerätebeschreibung
1 Haltegriff
2 Einstellschraube Gegenplatte
3 Halter Innensechskantschlüssel
4 Leistungsschild mit Maschinennummer
5 Sperschalter Häckselbehälter
6 Rader
7 Häckselbehälter
8 RadfuB
9 Standfuß
10 Einklappentriebelung (GHE 140 L)
11 Netzanschluss
12 Ein-/Ausschalter (Drehrichtung)
13 Einfūlöffnung
4. Zu Ihrer Sicherheit
4.1 Allgemein
Bei der Arbeit mit dem Gerät sind diese Unfall-Verhütungsvorschriften unbedingt zu befolgen.
Vor der ersten Inbetriebnahme
muss die gesamte
Gebrauchsanleitung
aufmerksam durchgelesen
werden. Bewahren Sie die Gebrauchsanleitung für späteren Gebrauch sorgfältig auf.
These Vorsichtsmaßnahmen sind für ihre Sicherheit unerlässlich, die Auflistung ist noch nicht abschied. Benutzen Sie das Gerät stets mit Vernunft und Verantwortungsbewusstsein und denken Sie daran, dass der Benutzer für Unfälle mit anderen Personen oder deren Eigentum verantwortlich ist.
Machen Sie sich mit den Bedienteilen und dem Gebrauch des Geräts vertraut.
Das Gerätarf nur von Personen benutzt werden, die die Gebrauchsanleitung gelesen haben und die mit der Handhabung des Geräts vertraut sind. Vorder erstmaligen Inbetriebnahme muss sich der Benutzer um eine fachkundige und praktische Unterweisung bemühen. Dem Benutzer muss vom Verkafer oder von einem anderen Fachkundigen erklär werden, wie das Gerät)sicher zu verwenden ist.
Bei dieser Unterweisung sollen dem Benutzer insbesondere bewusst gemacht werden, dass fur die Arbeit mit dem Gerät außerste Sorgfalt und Konzentration notwendig sind.
Auch wenn Sie these Gerät vorschrifsmäßig bedieren, bleiben immer Restrisiken bestehen.
Lebensgefahr durch Erstickung! Erstickungsgefahr für Kinder beim Spielen mit Verpackungsmaterial. Verpackungsmaterial unbedingt von Kindern fernhalten.
Das Gerät inklusive aller Anbauten damit nur an Personen weitergegeben bzw. verliehen werden, die mit diesen Modell und seiner Handhabung grundsatzlich vertraut sind. Die Gebrauchsanleitung ist Teil des Geräts und muss stets mitgegeben werden.
Sicherstellen, dass der Benutzer körperlich, sensorisch und geistig fähig ist, das Gerät zu bedieren und damit zu arbeiten. Falls der Benutzer körperlich, sensorisch oder geistig eingeschränkt dazu fähig ist, davon der Benutzer nur unter Aufsicht oder nach Anweisung durch eine verantwortliche Person damit arbeiten.
Sicherstellen, dass der Benutzer volljährig ist oder entsprechend nationaler Regelungen unter Aufsicht in einem Beruf ausgebildet wird.
Benutzen Sie das Gerät nur ausgeruht und beiGreater körperlicher sowie geistiger Verfassung.Wenn Sie gesundheitlich beeinträchtigt sind, sollen den Sie ihren Arzt fragen,ob die Arbeit mit dem Gerät möglich ist.Nach der Einnahme von Alkohol, Drogen oder Medikamenten, die das Reaktionsvermögen beeinträchtigen, darf nicht mit dem Gerät garbeitet werden.
Das Gerat ist für den privaten Gebrauch konzipiert.
Achtung – Unfallgefahr!
STIHL Garten-Hacksler sind zum Zerkleinern von Astmaterial und Pflanzenresten geeignet. Eine andere Verwendung ist nicht gestattet und kann gefährlich sein oder zu Schaden am Gerät führen.
Der Garten-Häcksler darft nicht verwendet werden (unvollständige Aufzahlung):
- für andere Materialien (z. B. Glas, Metall).
- für Arbeiten, die in dieser Gebrauchsanleitung nicht beschrieben sind.
- zur Herstellung von Lebensmitteln (z. B. Zerkleinern von Eis, Maischen).
Aus Sicherheitsgründen ist jeder Veränderung am Gerät, ausgenommen der fachgerechte Anbau von Zubehör, welches von STIHL zugelassen ist, untersagt. außer dem führt dies zur Aufhebung des Garantieanspruchs. Auskunft über zugelassenes Zubehör erhalten Sie bei ihrem STIHL Fachhandler.
Insbesondere ist jeder Manipulation am Gerät untersagt, welche die Leistung oder die Drehzahl des Verbrennungsmotors bzw. des Elektromotors verändert.
Mit dem Gerat durren keine Gegenstände, Tiere oder Personen, insbesondere Kinder, transportiert werden.
Beim Einsatz in öffentlichen Anlagen, Parks, Sportstätten, an Straßen und in land- und forstwirtschaftlichen Betrieben ist besondere Vorsicht erforderlich.
4.2 Warning - Gefahren durch elektrischen Strom
Achtung! Stromschlaggefahr!
Besonderss wichtig für die elektrische Sicherheit sind Netzkabel, Netzstecker, Ein-/Ausschalter und Anschlussleitung. Beschä Kabel, Kupplungen und Soder den Vorschriften nicht entsprechende Anschluss dürfen nicht verwendet wisch nicht der Gefahr eine elektrischen Schlages auszusetzen.
Daher Anschlussleitung regelmäßig auf Anzeichen einer Beschädigung oder Alterung (Brüchigkeit) überprüfen.
Gerat nur mit abgewickelter Netzleitung in Betriebnehmen.
Bei Verwendung einer Kabeltrommel muss diese vor Gebrauch immer vollständig abgewickelt werden.
Niemals ein beschädigtes
Verlängerungskabel verwenden. Ersetzen
Sie defekte Kabel durch neue undnehmen
Sie keine Reparaturen an
Verlängerungskabeln vor.
Wird die Netzleitung bzw. das Verlängerungskabel während des Betriebs beschädigt, Netzleitung bzw. Verlängerungskabel sofort von der Stromversorgung trennen. Niemals die beschädigte Netzleitung bzw. das beschädigte Verlängerungskabel berühren.
Das Gerat darf nicht benutzt werden, wenn Leitungen beschädigt oder abgenutzt sind.
Insbesondere ist die
Netzanschlussanleitung auf
Beschädigung und Alterung zu prufen.
Wartungs- und Reparaturarbeiten an Netzleitungen dürfen nur von speziell ausgebildeten Fachleuten durchgeführt werden.
Stromschlaggefahr!
Eine beschädigte Leitung nicht an Stromnetz anschließen und eine beschädigte Leitung erst berühren, wenn sie vom Stromnetz getrennt ist.
Die Schneideinheiten (Messer) erst berühren, wenn das Gerät vom Netz getrennt ist.
Achten Sie immer darauf, dass die verwendeten Netzleitungen ausreichend abgesichert sind.
Arbeiten Sie nicht bei Regen und nicht in nasser Umgebung.
Ausschließlich feuchtigkeitsolierte
Verlägerungskabel fur den Außenbereich benutzten, die fur die Verwendung mit dem Gerat geeignet sind ( 10.1)
Anschlussleitung an Stecker und Steckbuchse trennen und nicht an den Anschlussleitungenziehen.
Gerat nicht ungeschützt im Regen stehen.
lassen.
Wird das Gerät an ein Stromaggregat angeschlossen, ist darauf zu achten, dass es durch Stromschwankungen beschädigt werden kann.
Das Gerät nur an eine Stromversorgung anschließen, die durch eine Fehlerstrom-Schutzeinrichtung mit einem
Auslösestrom von hochstens 30 mA geschützt ist. Nähere Auskünfte gibt der Elektroinstalleur.
4.3 Bekleidung und Ausrüstung
Während der Arbeit ist immer festes Schuhwerk mit griffiger Sohle zu tragen. Arbeiten Sie
niemals barfu oder beispielsweise in Sandalen.
Während der Arbeit und insbesondere auch bei Wartungsarbeiten und beim Tranport des Geräts stets feste
Handschuhe tragen.
Während der Arbeit immer Schutzbrille und Gehorschutz tragen. Tragen Sie diese während der gesamtten
Betriebsdauer.
Bei der Arbeit mit dem Gerät zweckmäßige und eng anliegende Kleidung/TRagen, d.h.Kombianzug,keinen
Arbeitsmantel. Wahrend der Arbeit mit dem Gerät keinen Schal, keine Krawatte, denen Schmuck, keine hangenden Bänder oder Kordeln und keine sonstigen abstehenden Kleidungsstücke trag.
Während der gesamten Betriebsdauer und bei allen Arbeiten am Gerät,müssen Lange Haare zusammengebunden und gesichert werden (Kopfuch,Mütze etc.).
4.4 Transport des Gerats
Nur mit Handschuhen arbeiten, um Verletzungen an scharfkantigen und因为他们 Geräteilen zu verhindern.
Das Gerät nicht mit laufendem Elektromotor transportieren. Vor dem Transport Elektromotor ausschalten und auslaufen halten, Netzstecker abziehen.
Das Gerät nur mit ausgekühltem Elektromotor transportieren.
Beachten Sie das Gewicht des Geräts, insbesondere beim Umkippen.
Benutzen Sie geeignete Verladehilfen (Laderampen, Hebevorrichtungen).
Gerat auf der Ladefläche mit ausreichend dimensionierten Befestigungsmitteln (Gurte, Seile usw.) an den in dieser Gebrauchsanleitung beschrieben Befestigungspunkten sichern. ( 12.3)
Gerät nur in Schritttempoziehen oder schieben.
Beachten Sie beim Transport des Gerats regionale gesetzliche Vorschriften, insbesondere was die Ladungssicherheit und den Transport von Gegenständen auf Ladeflächen betrifrft.
4.5 Vor der Arbeit
Esistsicherzustellen,dassurPersonen mit dem Gerat arbeiten,whelcdie GebrauchsanleitungKenn.
Beachten Sie die communalen Vorschriften für die Betriebszeiten von Gartengeräten mit Verbrennungsmotor bzw. Elektromotor.
Vor dem Gebrauch des Geräts sind defekte sowie abgenutzte und beschädigte Teile zu erszen. Unleserliche oder beschädigte Gefahrenund Warnhinweise am Gerät sind zu erneuern. Ihr STIHL Fachhändlerhalt Ersatzklebeschider und alle weiteren Ersatzteile bereit.
Vor der Inbetriebnahme ist zu prufen,
- ob das Gerät im betriebssicheren Zustand ist. Das bedeutet, dass sich die Schutzvorrichtungen an ihrem Platz befinden und in einwandfreiem Zustand sind.
- ob der elektrische Anschluss an einer vorschrifsmäßig installierten Steckdose erfolgt.
- ob die Isolierung der Anschluss- und Verlängerungsleitung, der Stecker und der Kupplung in einwandfreiem Zustand ist.
- ob das gesamte Gerät (Gehäuse des Elektromotors, Schutzeinrichtungen, Befestigungselemente, etc.) weder abgenutzt noch beschädigt ist.
- ob sich kein Häckselgut im Gerät befindet und der Trichter leer ist.
- ob alle Schrauben, Muttern und andere Befestigungselemente vorhanden bzw. festbezogen sind. Lockere Schrauben und Muttern vor der Inbetriebnahme festziehen (Anziehmamente beachten).
Benutzen Sie das Gerät nur im Freien und nicht nahe an einer Wand oder nahe an einem anderen starren Gegenstand, um die Verletzungsgefahr und die Gefahr von Sachschäden zu verringn (fehlende Ausweichmöglichkeiten für den Benutzer, Glasbruch an Scheiben, Kratzer an Autos usw.).
Das Gerät muss auf einem ebenen und festen Untergrund standsicher aufgestellt sein.
Machen Sie sich mit dem Ein-/Ausschalter vertraut, damit Sie in Notsituationen schnell und richtig reagieren.
Vor der Inbetriebnahme prufen, ob sich der Häckselbehälter im ordnungsgemäßn Zustand befindet. Die Inbetriebnahme des Gerätes mit beschädigtem Häckselbehälter ist nicht gestattet (Verletzungsgefahr). Ein beschädigter Häckselbehälter muss ausgetaucht werden.
Verletzungsgefahr!
Das Gerät nur in vorschäftsmäßig montiertem Zustand in Betriebnehmen. Fehlen Teile am Gerät (z. B. Räder), werden die vorgeschrieben Sicherheitsabstände nicht mehr eingehalten, außer dem kann das Gerät eine verminderte Standfestigkeit haben.
Der vorschäftsmäßige Zustand ist vor der Inbetriebnahme durch Sichtkontrolle zu prufen!
Vorschrittsmäßig bedeutet, dass das Gerät vollständig zusammengebaut ist, insbesondere heißtbt das:
- Radfuß komplett ist montiert,
- beide Rader und beiden Standfußes sind montiert,
- alle Schutzeinrichtungen (eingesetzter Häckselbehälter, STIHL Kleeblattöffnung etc.) müssen vorhanden und in Ordnung sein.
Die am Gerät installierten Schalt- und Sicherheitseinrichtungen dürfen nicht entfernt oder überbrücken werden.
4.6 Wahrend der Arbeit
Arbeiten Sie niemals, während sich Tiere oder Personen, insbesondere Kinder, im Gefahrenbereich aufhalten.
Arbeiten Sie mit dem Gerät nicht bei Regen, Gewitter und insbesondere nicht bei Blitzschlaggefahr.
Bei feuchtem Untergrund besteht wegen verminderter Standhaftung erhöhte Unfallgefahr.
Esistbesonderssvorsichtigzuarbeiten, umeinAusrutschen zuverhindern.Wennmoglich,EinsatzdesGeratsbei feuchtem Untergrundvermeiden.
Arbeiten Sie nur bei Tageslicht oder beiguter künstlicher Beleuchtung.
Der Arbeitsbereich muss während der gesamten Betriebsdauer sauber und in Ordnung gehalten werden.
Stolpergefahren wie Steine, Aste, Kabel usw. entfern.
Die Standfläche des Bedieners darft nicht harder als die Standfläche des Geräts sein.
Starten:
Vor dem Starten das Gerät in standischere Position bringen und aufrecht hinstellen. Esarfkeinesfallsliegendin Betrieb genommen werden.
Schalten Sie das Gerät mit Vorsicht ein, entsprechend den Hinweisen in Kapitel "Gerät in Betrieb halten". (⇒ 10.)
Beim Starten des Verbrennungsmotors bzw. Einschalten des Elektromotors nicht vor der Auswurföffnung stehen. Im Garten-Häckslerarf sich beim Starten bzw.
Einschalten kein Häckselmaterial befinden. Häckselmaterial kann herausgeschleudert werden und zu Verletzungen führen.
Das Gerätarf beim Starten nicht gekippt werden.
Häufige Einschaltvorgänge innerhalb kurzer Zeit, insbesondere ein "Spielen" am Ein-/Ausschalter sind zu vermeiden. Gefahr der Überhitzung des Elektromotors!
Aufgrund der von diesen Gerät verursachten Spannungsschwankungen beim Hochlauf konnen bei umgünstigen Netzverhältnissen andere am gleichen Stromkreis angeschlossene Einrichtungen gestört werden.
In thisem Fall sind angemessene Maßnahmen durchzuführen (z. B. Anschluss an einen anderen Stromkreis als die betroffene Einrichtung, Betrieb des Geräts an einem Stromkreis mit einer niedrigeren Impedanz).
Arbeitseinsatz:
Verletzungsgefahr!
Fuhren Sie niemals Hände oder Füsse über, unter oder an sich drehende Teile.
Bei laufendem Gerat nie Gesicht oder andere Körperteile über den Einfulltrichter und vor die Auswurföffnung halten. Halten Sie immer mit Kopf und Körper Abstand zur Einfullöffnung.
Niemals mit den Händen,
anderen Körperteilen oder
Kleidung in den Einfülltrichter
oder den Auswurfschacht
hineingreifen. Es besteht erhebliche Verletzungsgefahr fur Augen, Gesicht, Finger, Hand usw.
Achten Sie immer auf Ihr Gleichgewicht und auf festen Stand. Strecken Sie sich nicht vor.
Fällt das Gerät während des Betriebs um, sofort Elektromotor ausschalten und Netzstecker abziehen.
Verletzungsgefahr!
Während des Betriebs kann Häckselmaterial nach oben zurückgeschleudert werden. Deshalb Schutzbrille tragen und Gesicht von der Einfūlöffnung fernhalten.
Das Gerät niemals kippen, während der Verbrennungsmotor bzw. der Elektromotor lauft.
Achten Sie daraufuf, dass sich kein Häckselmaterial im Auswurfschacht staut, da dies zu einem schlechten Häckselergebnis oder zu Rückschlägen führen kann.
Beim Befüllen des Garten-Häckslers ist besonderss darauf auf zu achten, dass keine Fremdkörper wie Metallteile, Steine, Kunststoffe, Glas usw. in die Häckselkammer gelangen, da dies zu Beschädigungen und zu Rückschlagen aus dem Einfülltrichter führen kann. Verstopfungen aus demselben Grund beseitigen.
Beim Befüllen des Garten-Häckslers mit Astmaterial kann es zu Rückschlagenkommen. Handschuhe/TRagen!
Achten Sie auf den Nachlauf des Schneidwerkzeuges, der bis zum Stillstand eine Sekunden beträgt.
Schalten Sie den Elektromotor aus,ziehen Sie den Netzstecker ab und halten Sie alle sich drehenden Werkzeuge zum Stillstand kommt,
- bevor Sie das Gerät verlassen bzw. wenn das Gerät unbeaufsichtigt ist,
- bevor Sie das Gerät umpositionieren, anheiten, tragen, kippen, schiben oderziehen,
-
bevor Sie das Gerät transportieren,
-
bevor Blockaden oder Verstopfungen beseitigt werden,
- bevor das Gerät überprüft oder gereinigt wird oder bevor sonstige Arbeitsen an ihm durchgeführt werden.
Sollten in das Schneidwerkzeug Fremdkörper gelangen, sollte das Gerät ungewöhnliche Gerausche erzeugen oder ungewöhnlich vibrierten, schalten Sie sofort den Elektromotor ab und halten Sie das Gerät auslaufen. Ziehen Sie den Netzstecker ab und führen Sie folgende Schritte aus:
- Überprüfen Sie das Gerät auf Beschädigungen und setzen Sie erforderliche Reparaturen von einem Fachmann durchführren, bevor Sie erneut starten und mit dem Gerät arbeiten.
- Lassen Sie beschädigte Teile von einem Fachmann ersetzen oder reparieren, wobei die Teile gleichwertige Beschaffenheit aufweisen müssen.
Den transparenten Häckselbehälter entnehmer und entleeren, wenn er mit Häckselmaterial vollständig gefüllt ist oder wenn das Häckselgut auf Grund des Füllstandes nicht mehr ausgeworfen werden kann.
Vor der Entnahme des Häckselbehalters das Gerät ausschalten und warten, bis die Messerwalze zum Stillstand gekommen ist.
4.7 Wartung und Reparaturen
Vor dem Beginn von Wartungsarbeiten (Reinigung, Reparatur usw.), vor dem
Prufen, ob die Anschlussleitung
verschlungen oder verletzt ist, das Gerät auf festem, ebenem Boden abstellen, den Elektromotor abstellen und den Netzstecker abziehen.
Gerat vor allen Wartungsarbeiten ca. 5 Minuten abkühlen{lassen.
Die Netzanschlussleitung darsschließlich von autorisierten ElektroFachkräften instandgesetzt bzw. erneuert werden.
Falls fur Wartungsarbeiten Bauteile oder Schutzeinrichtungen entfernt wurden, sind diese umgehend und vorschfristig wieder anzubringen.
Reinigung:
Nach dem Arbeitseinsatz muss das gesamte Gerät sorgfältig gereinigt werden. (11.2)
Verwenden Sie niemals
Hochdruckreiniger und reinigen Sie das Gerät nicht unter fließendem Wasser (z. B. mit einem Gartenschlauch).
Benutzen Sie keine aggressiven Reinigungsmittel. Diese können Kunststoffe und Metalle beschädigden, was den sicheren Betrieb Ihr's STIHL Geräts beeinträchtigen kann.
Wartungsarbeiten:
Es durren nur Wartungsarbeiten durchgefuhrt werden, die in dieser Gebrauchsanleitung beschreiben sind, alle anderen Arbeiten von einem Fachhändler ausfahren lessen.
Sollten Ihnen notwendige Kenntnisse und Hilfsmittel fehlen, wenden Sie sich immer an einen Fachhandler.
STIHL empfehlt Wartungsarbeiten und Reparaturen nur vom STIHL Fachhändler durchfuhren zu halten.
STIHL Fachhandlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfugung gestellt.
Verwenden Sie nur Werkzeuge, Zubehore oder Anbaugeräte, welche von STIHL für theseis Gerät zugelassen sind oder technisch gleichartige Teile, sonst kann die Gefahr von Unfallen mit Personenschäden oder Schäden am Gerät bestehen. Bei Fragen sollenn Sie sich an einen Fachhandler wenden.
STIHL Original-Werkzeuge, -Zubehor und -Ersatzteile sind in ihren Eigenschaften optimal auf das Gerät und die Anforderungen des Benutzers abgestimmt. STIHL Original-Ersatzteile erkennt man an der STIHL-Ersatzteilnummer, am Schriftzug STIHL und gegebenenfalls am STIHL Ersatzteilkennzeichen. Auf keineiten kann das Zeichen auch allein stehen.
Halten Sie Warn- und Hinweisaufkleber stets sauber und lesbar. Beschädigte oder verloren gegangene Aufkleber sind durch neue Originalschilder von ihrem STIHL Fachhandler zu ersetzen. Falls ein Bauteil durch ein Neuteil ersetzt wird, achten Sie darauf, dass das Neuteil dieselben Aufkleber erhalten.
Halten Sie alle Muttern, Bolzen und Schrauben fest angezogen, damit sich das Gerät in einem sicheren Betriebszustand befindet.
Prufen Sie das gesamte Gerät regelmäßig, insbesondere vor der Einlagerung (z. B. vor der Winterpause), auf Verschleiß und Beschädigungen. Abgenutzte oder beschädigte Teile sind aus Sicherheitsgründen sofort auszutauschen, damit sich das Gerät immer in einem sicheren Betriebszustand befindet.
4.8 Lagerung bei längeren Betriebspausen
Lassen Sie das Gerät ca. 5 Minuten abkühlen, bevor Sie es in einem geschlossenen Raum abstellen.
Stellen Sie sicher, dass das Gerät vor unbefugter Benutzung (z. B. durch Kinder) geschützt ist.
Gerat vor der Lagerung (z. B. Winterpause) gründlich reinigen.
Das Gerät im betriebssicheren Zustand lagern.
Der Lagerraum muss trocken, frostsicher und abschließbar sein.
4.9 Entsorgung
Abfallprodukte konnen den Menschen, Tieren und der Umwelt schaden und müssen deshalb fachgerecht entsorgt werden.
Wenden Sie sich an Ihr Recycling-Center oder ihren Fachhändler, um zu erfahren, wie Abfallprodukte fachgerecht zu entsorgen sind. STIHL empfehl't den STIHL Fachhändler.
Stellen Sie sicher, dass ein ausgedientes Gerät einer fachgerechten Entsorgung zugeführ wird. Machen Sie das Gerät vor der Entsorgung unbrauchbar. Um Unfällen vorzubeugen, insbesondere Netzkabel bzw. Anschlussleitung zum Elektromotor entfern.
5. Symbolsbeschreibung
Achtung! Vor Inbetriebnahme Gebrauchsanleitung lesen.
Verletzungsgefahr! Dritte aus dem Gefahrenbereich fernhalten.
Verletzungsgefahr! Umlaufende Werkzeuge! Hände und FüBe nicht in Öffnungen halten, wenn das Gerät lauft.
Verletzungsgefahr! Vor Arbeiten am Schneidwerkzeug, vor Wartungsund Reinigungsrarbeiten, vor dem Prufen, ob die Anschlussleitung verschlungen oder verletzt ist und vor dem Verlassen des Gerätes, den Elektromotor ausschalten und das Netzkabel vom Gerät abziehen.
Gehorschutz tragen!
Schutzbrille tragen!
Arbeitshandschuhe tragen!
Drehrichtung zum Nachjusttieren der Gegenplatte.
Häckselbehälter verriegelt
Häckselbehälter entriegelt
6. Lieferumfang
Pos. Bezeichnung Stk. GHE 135 L
A Geräteoberteil 1
B Radfuß 1
C Häckselbehälter 1
D Schraube 5× 16 4 GHE 140 L
E Grundgerät mit 1 Häckselbehälter GHE 135 L, GHE 140 L
F Standfuß 2
G Scheibe A6 2
H Hutmutter M6 2 I Rad 2 J Schraube M8 x 85
K Hulse 2 L Scheibe A8 6 M Sichermutter M8 2
N Gabelschlussel 1
O Innensechskantschlussel 1
Gebrauchsanleitung 1
7. Gerät betriebsbereit machen
7.1 Räder und Standfußemontieren
GHE 140 L:
Gerat ausklappen. ( 10.12)
Rader montieren:
GHE 135.0 L, GHE 140 L:
-Hackselbehalter entnehmen. ( 10.6)
- Radkappe (1) mit Hilfe eines Schraubenziehers vom Rad (I) abheben.
- Schraube (J) mit einer Scheibe (L) voninnen durch die Bohrung am Radfuß (B) führen. Eine Scheibe (L) und die Hülse (K) auf die Schraube (J) schieren. Rad (I) auf die Hülse (K) schieren. Mutter (M) mit einer Scheibe (L) aufdrehen und mit 5-7 Nm festdrehen.
- Radkappe (1) am Rad (I) mittig positionieren und eindrücken bis die Radkappe (1) einrastet.
Vorgang an der zweiten Seite wiederholen.
StandfuBe montieren:
Die Schraube des Standfußes (F) von untern durch die Bohrung am Radfuß (B) führen. Scheibe (G) auf die Schraube aufschieben, Hutmutter (H) eindrehen und mit 4-6 Nm festdrehen.
Vorgang an der zweiten Seite wiederholen.
7.2 Gerat zusammenbauen GHE 135 L
Häckselbehälter entnehmer. (10.6)
- Geräteoberteil (A) auf den Radfuß (B) aufsetzen und vorsichtig zentrieren. Dabei auf richtige Position der Gummiaibdeckung (1) achten - Gummiaibdeckung (1)arf nicht zwischen Geräteoberteil und der schwarzen Abdeckung am Radfuß
eingeklemmt werden.
Geräteoberteil (A) durch Eindrehen der vier Schrauben (D) am Radfuß (B) montieren. Schrauben (D) mit 1-1,5 Nm festziehen.
- Häckselbehälter einsetzen. ( 10.5)
7.3 Innensechskantschluss aufbewahren
- Innensechskantschluss (O) in die Haltevorrichtung (1) am Gerät einschieben.
8. Hinweise zum Arbeitsen
8.1 Welches Material kann verarbeitet werden?
Baum- und Heckenschmitt, Thujen, Fichtenäste, verzweigte Äste, verzweigte Åste mit Laub, Grünzeug, Beerensträucher, Blumenmaterial gebündelt und nicht zu feucht.
Baum- und Heckenschmitt sollte in frischem Zustand verarbeitet werden, da die Häckselleistung bei frischem Material groß ist als bei ausgetrocknetem oder nassem Material.
8.2 Welches Material kann nicht verarbeitet werden?
Steine, Glas, Metalteile (Drahte, Nagel ...) oder Kunststoffeile dürfen nicht in den Garten-Häcksler gelangen.
Grundregel:
Materialien, die nicht auf den Kompost gehoren, sollen auch nicht mit dem Garten-Häcksler verarbeitet werden.
8.3 Maximaler Astdurchmesser
Die Angaben beziehen sich auf frisch geschnittenes Astmaterial:
Maximaler Astdurchmesser
GHE 135 L: 35 mm
GHE 140 L: 40 mm
8.4 Befüllung des Garten-Häckslers
Dank der STIHL Kleeblattöffnung ist auch stark verzweigtes Astmaterial verarbeitbar.
Dicke und stark verzweigte Aste vorher mit einer Baumschere zuschneiden.
Um Verstopfungen des Garten-Häckslers zu vermeiden, sollte zahes, erdiges Häckselgut mit trockenen Åsten vermisch werden.
Den Garten-Hacksler nur bei voller Drehzahl des Elektromotors befüllen.
Verletzungsgefahr!
Aste, die vom Häcksler eingezogen werden, nur leicht in der Hand halten und bis kurz vor die Einfūlöffnung führen. Åste nicht festhalten oder zurückziehen.
- Baum- oder Heckenschmitt sowie Astmaterial langsam durch die Einfūlöffnung (13) zur Messerwalze führen. Äste werden schlagfrei vom Häcksler eingezogen.
- Nach jedem Arbeitsprozess Gerät leerhackslen halten.
8.5 Richtige Belastung des Elektromotors
Garten-Häcksler immer gleichmäßig und kontinuierlich beschicken.
8.6 Überlastschutz
Tritt beim Arbeiten eine Überlastung des Elektromotors auf, dann wechselt der eingebaute automatische Rücklauf die Drehrichtung der Messerwalze und versucht so, die Blockierung selbstständig zu losen. Kann die Blockierung nach 3 Drehrichtungswechseln nicht gelöst werden, so schaltet der eingebaute Überlastschutz den Elektromotor selbstständig ab.
Nach einer Abkuhlzeit von ca. 10 Minuten kann der Garten-Häcksler wieder in Betrieb genommen werden.
Bei halten Auslösen des Überlastschutzes können folgende Ursachen vorliegen:
-Anschlussleitung nicht geeignet ( 10.1)
-Netzüberlastung
Gerat ist durch zu hohe Häckselgutmengen überlastet
8.7 Wenn die Messerwalze blockiert
Zu hohe Belastung des Elektromotors, zu viel Häckselgut, Fremdkörper oder zu dicke Åste führn nach einiger Zeit zum automatischem Ändern der Drehrichtung der Messerwalze und in weiterer Folge zum Stillstand der Messerwalze.
Die Messerwalze ändert die Drehrrichtung automatisch bei zu hoher Belastung.
- Beim Stillstand der Messerwalze sofort den Ausschalter betätigten.
Gerat abkühlen lessen und wie beschreiben erneut einschalten. ( 10.9)
9. Sicherheitseinrichtungen
9.1 Elektromotor-Wiederanlaufspere
Das Gerät kann nur mit dem Schalter in Betrieb gesetzt werden und nicht durch Einstecken der Anschlussleitung in die Steckdose.
9.2 Häckselbehälter
Der Garten-Hacksler kann nur mit montiertem und verriegeltem Häckselbehälter eingeschalten werden.
Der eingesetzte Häckselbehälter verhindert während des Betriebs den Zugriff auf die sich drehende Messerwalze.
10. Gerät in Betriebnehmen
10.1 Garten-Häcksler elektrisch anschlieben
Verletzungsgefahr! Alle Sicherheitshinweise des Kapitels "Warnung - Gefahren durch elektrischen Strom" ( 4.2) beachten.
Netzspannung und Betriebsspannung mussen übereinstimmen (siehe Leistungsschild).
Die Netzanschlussleitung muss ausreichend abgesichert sein. ( 16.)
Als Anschlussleitungen dürfen nur Leitungen verwendet werden, die nicht leichter sind als Gummischlauchleitungen H07 RN-F DIN/VDE 0282.
Die Steckverbindungen müssen spritzwassergeschützt sein. Ungeeignete Verlängerungskabel führen zu Leistungsverlusten und können Schäden am Elektromotor verursachen.
Der Mindestquerschnitt der Netzanschlussleitung muss 3 × 1, 5 ~m ~m^2 bei einer Länge von bis zu 25 ~m bzw. 3 × 2, 5 ~m ~m^2 bei einer Länge von bis zu 50 ~m aufweisen.
Die Kupplungen der Anschlusskabel müssen aus Gummi oder gummüberzogen sein und der Norm DIN/VDE 0620 entsprechen.
Dieses Gerat ist fur den Betrieb an einem Stromversorgungsznetz mit einer Systemimpedanz Z_max am Übergabepunkt (Hausanschluss) von maximal 0,49 Ohm (bei 50 Hz)
vorgesehen. Der Anwender hat sicherzustellen, dass das Gerät nur an einem Stromversorgungsnetz betrieben wird, das diese Anforderungen erfüllt. Wenn notig, kann die Systemimpedanz beim lokalen Energieversorgungsunternehmen erfragt werden.
Nahere Auskünfte zum Netzanschluss gibt der Elektroinstalleur.
10.2 Netzleitung anstecken
Kupplung des Netzkabels am Netzstecker (1) anstecken.
- Netzkabel an der Zugentlastung einhängen. (⇒ 10.4)
10.3 Netzleitung abstecken
- Zugentlastung offen. (⇒ 10.4)
Um Schaden an der Netzleitung zu vermeiden, daß die Netzleitung nur durch Ziehen an der Kupplung getrennt werden. Niemals am Kabelziehen.
10.4 Zugentlastung
Während der Arbeit verhindert die Zugentlastung ein ungewoltes
Abziehen der Anschlussleitung und dadurch eine mögliche Beschädigung des Netzanschlusses am Gerät.
Daher muss das Anschlusskabel durch die Zugentlastung gefuhrt werden.
- Netzleitung anstecken. (⇒ 10.2)
- Mit dem Anschlusskabel (1) eine Schlaufe bilden und durch die Öffnung (2) führen.
Die Schlaufe über den Haken (3) stulpen und festziehen.
10.5 Häckselbehälter einsetzen
- Häckselbehälter (1) an den beiden Führungen (2) einfahren und bis zum Anschlag einschieben.
- Sperschalter (3) bis zum Anschlag nach rechts drehen und Häckselbehälter sichern.
Der Garten-Häcksler kann nur mit verriegeltem Häckselbehälter eingeschalten werden.
10.6 Häckselbehälter entnehmen
Gerat ausschalten. ( 10.8)
Sperschalter (1) bis zum Anschlag nach links drehen.
- Häckselbehälter (2) herausziehen.
Ohne Häckselbehälter kann der Garten-Häcksler nicht in Betrieb genommen werden.
10.7 Garten-Häcksler einschalten
GHE 140 L:
Gerat ausklappen und verriegeln. ( 10.12)
GHE 135 L, GHE 140 L:
- Häckselbehälter einsetzen. ( 10.5)
Gerat elektrisch anschlieben. ( 10.2)
Der Ein-/Ausschalter (1) mit integriertem Sperrschieber (2) verhindert das direkte Umschalten von einer Drehrichtung in die andere.
Vor dem Umschalten der Drehrichtigung das Gerät ausschalten und unbedingt den Stillstand der Messerwalze abwarten.
Stellung Einzug
Die Messerwalzezieht das Häckselgut ein und schneidet.
Den Ein-/Ausschalter (1) in die Position 0 drehen.
- Den Sperrschieber (2) nach oben schieren.
Zum Starten des Elektromotors den Ein-/Ausschalter (1) gegen den Federdruck bis zum Anschlag nach rechts in die Position START drehen. Der Elektromotor lauft an.
- Drehschalter loslassen. Diese stellt sich selbstständig in die Position I zurück. Der Elektromotor lauft weiter.
Stellung Rücklauf
Die Messerwalze lauf ruckwarts und gibt das Häckselgut wieder frei.
- Den Ein-/Ausschalter (1) in die Position 0 drehen.
Den Sperrschieber (2) nach unten schieben. - Den Ein-/Ausschalter (1) gegen den Federdruck bis zum Anschlag nach links in die Position I drehen und halten. Der Elektromotor lauft.
Der Drehschalter muss in dieser Position gehalten werden, da er sich sonst selbstständig zugruck in die Mittelstellung (Position 0) staat.
10.8 Garten-Häcksler ausschalten
- Ein-/Ausschalter (1) in die Position 0 stellen.
Der Elektromotor des Garten-Häckslers wird abgeschaltet und automatisch abgebremst.
10.9 Wiederinbetriebnahme nach einer Blockierung
Verletzungsgefahr durch herauskommendes Häckselgut. Mit den Händen und mit dem Kopf von der Einfūlöffnung fernbleiben. Nicht hineinschauen!
Der Gartenhacksler verfügt über einen automatischen Rücklauf. Bei einer Blockierung der Messerwalze schaltet das Gerät automatisch den Rücklauf ein, um die Blockierung zu halten.
Das Häckselgut wird wieder frei gegeben.
Nach dem Losen der Blockierung den Gartenhacksler erst bei voller Drehzahl des Elektromotors befüllen.
10.10 Häckseln
Garten-Hacksler auf ebenen und festen Untergrund schieben und sicher abstellen.
Feste Handschuhe anziehen, Schutzbrille und Gehorschutz aufsetzen.
- Netzleitung am Garten-Häcksler anstecken. ( 10.2)
Garten-Häcksler einschalten. (⇒ 10.7)
- Warten, bis der Garten-Häcksler die maximale Drehzahl (Leerlaufdrehzahl) erreicht hat.
Garten-Häcksler rightig mit Häckselgut befullen. (⇒ 8.4)
Garten-Häcksler aushalten. (⇒ 10.8)
10.11 Gerat GHE 140 L einklappen
Gerat abstecken. ( 10.3)
Gerat mit einer Hand am Haltegriff (1) halten.
- Sperrhebel (2) bis zum Anschlag in Pfeilrichtung ziehen und halten. Das Geräteoberteil ist entriegelt.
- Geräteoberteil (3) langsam bis zum Anschlag nach unter führen und halten.
- Sperrhebel (2) loslassen und darauf achten, dass das Geräteoberteil sichere verriegelt ist.
10.12 Gerat GHE 140 L ausklappen
Gerat mit einer Hand am Haltegriff (1) nach unten halten.
- Sperrhebel (2) bis zum Anschlag in Pfeilrichtungziehen und halten. Das Geräteoberteil ist entriegelt.
Geratoberteil (3) langsam bis zum Anschlag nach oben ziehen und halten. - Sperrhebel (2) loslassen und darauf achten, dass das Geräteoberteil sichere verriegelt ist.
11. Wartung
Verletzungsgefahr!
Vor allen Wartungs- oder Reinigungsrarbeiten am Gerät das Kapitel "Zu Ihrer Sicherheit" (⇒ 4.), insbesondere das Unterkapitel "Wartung und Reparaturen" (⇒ 4.7), sorgfältig lessen und alle Sicherheitshinweise genau beachten.
Vor dem Beginn von Wartungsarbeiten den Netzstecker abziehen.
11.1 Gegenplatte nachjustieren
Gerat muss frei von Häckselgut sein.
Schritt 1
Gerat einschalten (Ein-/Ausschalter in Position "Einzug" stellen). ( 10.7)
Schritt 2
- Einstellschraube (1) bei laufendem Gerät mit dem Innensechskantschlüssel (2) langsam im Uhrzeigersinn drehen. Dabei wird im Gerätinneren die Gegenplatte an die Messerwalze gedrückt. Die Gegenplatte ist richtig eingestellt, wenn einige weniger Aluminiumspane durch den Auswurf fallen.
Die Gegenplatte ist neu justiert und das Gerät betriebsbereit.
11.2 Gerat reinigen
Wartungsinterval: Nach jedem Einsatz
Gerat nach jedem Einsatz gründlich reinigen. Eine pflegliche Behandlung schützt das Gerät vor Schäden und verlangert die Nutzungsdauer.
Das Geratarf nur in der abgebildeten Position gereinigt werden.
Niemals Strahlwasser auf
Teile des Elektromotors bzw.
Verbrennungsmotors,
Dichtungen, Lagerstellen, und elektrische Bauteile wie
Schalter richten. Teure Reparaturen
wären hier die Folge.
Sollten Sie Verschmutzungen und angesetzte Rückstände nicht mit einer Bürste, mit einem feuchten Tuch oder mit einem Holzstab entfern
konnen, empfeht STIHL die Verwendung eines Spezialreinigers (z. B. STIHL Spezialreiniger).
Benutzen Sie keine aggressiven Reinigungsmittel.
Die Messerscheiben regelmäßig reinigen.
Elektromotore sind gegen Spritzwasser geschützt.
Zerkleinerungswerkzeuge inkl.
Häckslerkammer mit handelsüblichen Mitteln gegen Korrosion schützen (z. B. Rapsöl).
11.3 Serviceintervalle
Es wird empfohlen den Garten-Häcksler einmal jährlich von einem Fachhändler warten zu halten.
STIHL empfehltden STIHL Fachhandler.
11.4 Elektromotor und Räder
Der Elektromotor ist wartungsfrei.
Die Lager der Räder sind wartungsfrei.
11.5 Aufbewährung und Winterpause
Gerät in einem trockenen, verschlossenen und staubarmen Raum aufbewahren.
Stellen Sie sicher, dass es außerhalb der Reichweite von Kindern ist.
Das Gerät nur in betriebssicherem Zustand einlagern.
Halten Sie alle Muttern, Bolzen und Schrauben fest angezogen, erneuern Sie unleserlich gewordene Gefahren- und Warnhinweise am Gerat, prufen Sie die gesamte Maschine auf Verschleib oder Beschädigungen. Ersetzen Sie abgenutzte oder beschädigte Teile.
Eventuelle Störungen am Gerät sind grundsätzlich vor der Einlagerung zu beheben.
Bei längerer Stillegung des Gerätes (Winterpause) die nachfolgenden Punkte beachten:
- Alle äußerten Teile des Gerätes sorgfältig reinigen.
- Sümmtliche beweglichen Teile gut einölen bzw. einfetten.
12. Transport
Verletzungsgefahr!
Vor dem Transport Kapitel "Zu ihrer Sicherheit", insbesondere das Kapitel "Transport des Geräts", sorgfältiglesenundbeachten. ( 4.4)
12.1 Garten-Häckslerziehen oder schieben
Garten-Hacksler am Haltegriff (1) festhalten und nach hinten kippen.
- Der Garten-Häcksler kann langsam (Schritttempo) gezogen oder geschoben werden.
12.2 Garten-Häcksler anheben oder/TRagen
- Person: Garten-Häcksler am Haltegriff (1) fassen.
- Person: Garten-Häcksler am Radfuß (2) links und rechts vor den beiden Standführten fassen.
Garten-Häcksler gleichzeitig anheiten.
GHE 140 L:
Der Garten-Häcksler kann auch im eingeklaptem Zustand getragen werden.
- Person: Garten-Häcksler am Haltegriff (3) des Häckselbehalters fassen.
- Person: Garten-Häcksler am Rohrfuß links und rechts vor den beiden Standübe (4) fassen.
Garten-Häcksler gleichzeitig anheben.
12.3 Garten-Häcksler auf einer Ladefläche transportieren
Gerät mit geeigneten Befestigungsmitteln gegen Verrutschen sichern. Seile bzw. Gurte am Radfuß (1) oder am Einfülltrichter (2) festmachen.
13. Verschleib minimieren und Schaden vermeiden
Wichtige Hinweise zur Wartung und Pflege der Produktgruppe
Garten-Häcksler Elektro (STIHL GHE)
Für Sach- und Personenschäden, die durch Nichtbeachtung der Hinweise in der Bedienungsanleitung, insbesondere hinsichtlich Sicherheit, Bedienung und Wartung, verursacht werden, oder die
durch Verwendung nicht zugelassener Anbau- oder Ersatzteile auftreten, schlieBt die Firma STIHL jeder Haftung aus.
Bitte beachten Sie unbedingt folgende wichtige Hinweise zur Vermeidung von Schäden oder übermäßig Verschleib an Ihr hem STIHL Gerät:
1. Verschleibeile
Manche Teile des STIHL Gerätes unterliegen auch bei bestimmungsgemäßem Gebrauch einem normalen Verschleiß und müssen je nach Art und Dauer der Nutzung rechtzeitigersetzt werden.
Dazu gehören u.a.:
Gegenplatte
- Messerwalze
Kohlebürsten
2. Einhaltung der Vorgaben dieser Gebrauchsanleitung
Benutzung, Wartung und Lagerung des STIHL Gerätes mussen so sorgfältig erfolgen, wie in dieser Gebrauchsanleitung beschreiben. Alle Schäden, die durch Nichtbeachten der Sicherheits-, Bedienungs- und Wartungshinweise verursacht werden, hat der Benutzer selbst zu verantworten.
Dies gilt insbesondere für:
- nicht ausreichend dimensionierte Zuleitung (Querschnitt),
-falschen elektrischen Anschluss (Spannung). -
nicht von STIHL freigegebene Veränderungen am Produkt,
-
die Verwendung von Werkzeugen oder Zubehören, die nicht für das Gerät zulässig, geeignet oder qualitativer minderwertig sind.
- nicht bestimmungsgemäß Verwendung des Produktes,
den Einsatz des Produktes bei Sportoder Wettbewerbsveranstaltungen, - Folgeschäden durch die Weiterbenutzung des Produktes mit defekten Bauteilen.
3. Wartungsarbeiten
Alle im Abschnitt "Wartung" aufgeführten Arbeiten müssen regelmäßig durchgeführt werden.
Soweit these Wartungsarbeiten nicht vom Benutzer selbst ausgeführrt werden konnen, ist damit ein Fachhändler zu beauftragen.
STIHL empfehlt Wartungsarbeiten und Reparaturen nur beim STIHL Fachhändler durchführten zu halten.
STIHL Fachhandlern werden regelmäßig Schulungen angeboten und technische Informationen zur Verfugung gestellt.
Werden diese Arbeiten versäumt, können Schaden auftreten, die der Benutzer zu verantworten hat.
Dazu zahlen unter anderem:
- Schaden am Elektromotor infolge unzureichender Reinigung der Kühlluftführung (Ansaugschitze, Kuhlrippen, Lüfterrad),
- Korrosions- und andere Folgeschäden durch unsachgemäße Lagerung,
-
Schäden am Gerät durch die Verwendung von qualitatmeterwertigen Ersatzteilen,
-
Schaden infolge nicht rechtzeitig oder unzureichend durchgeführter Wartung bzw. Schaden durch Wartungs- oder Reparaturarbeiten, die nicht in Werkstätten von Fachhandlern durchgeführt wurden.
14. Umweltschutz
Häckselgut gehört nicht in den Müll, sondern soll kompostiert werden.
Verpackungen, Gerät und Zubehore sind aus
recyclingfahigen Materialien hergestellt und entsprechend zu entsorgen.
Die getrennte, umweltgerechte Entsorgung von Materialresten fordert die Wiederverwendbarkeit von Wertstoffen. Aus thisem Grund ist nach Ablauf der gewöhnlichen Gebrauchsdauer das Gerät der Wertstoffsmammlung zuzuführen.
15. EU-Konformitätserklarung
15.1 Garten-Hacksler STIHL GHE 135.0 L, GHE 140.0 L
STIHL Tirol GmbH
Hans Peter Stihl-Straße 5
6336 Langkampfen
Österreich
erklärnt in alleiniger Verantwortung, dass
Bauart: Elektro-Garten-Häcksler
- Fabrikmarke: STIHL
Typ:GHE 135.0 L, GHE 140.0 L
- Serienidentifizierung: 6013
den einschlagigen Bestimmungen der Richtlinien 2006/42/EC, 2000/14/EC, 2014/30/EU und 2011/65/EU entspricht und in Übereinstimmung mit den jeweils zum Produktionsdatum gültigen Versionen der folgenden Normen entwickelt und gefertigt worden ist: EN 50434, EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2 und EN 61000-3-3 (soweit anwendbar).
Name und Anschrift der beteiligten benannten Stelle: TÜV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nürnberg
Zur Ermittlung des gemessenen und des garantierten Schalleistungspegel wurde nach Richtlinie 2000/14/EG, Anhang VIII verfahren.
GHE 135.0 L
Gemessener Schalleistungspegel: 92,0 dB(A)
- Garantierter Schalleistungspegel: 94 dB(A)
GHE 140.0 L
Gemessener Schalleistungspegel: 91,0 dB(A)
- Garantierter Schalleistungspegel: 93 dB(A)
Die Technischen Unterlagen sind bei der Produktzulassung der STIHL Tirol GmbH aufbewahrt.
Das Baujahr und die Maschinennummer sind auf dem Garten-Häcksler angegeben.
Langkampfen, 02.01.2021
STIHL Tirol GmbH
i.V.
Matthias Fleischer, Bereichsleiter
Forschung und Entwicklung
i. V.
Sven Zimmermann, Bereichsleiter Qualität
15.2 Anschrift STIHL Hauptverwaltung
ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71301 Waiblingen
15.3 Anschriften STIHL Vertriebsgesellschaften
DEUTSCHLAND
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefon: +49 6071 3055358
ÖSTERREICH
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vosendorf
Telefon: +43 1 86596370
SCHWEIZ
STIHL Vertriebs AG
Isenrietstraße 4
8617 Monchaltorf
Telefon: +41 44 9493030
TSCHECHISCHE REPUBLIK
Andreas STIHL, spol. s r.o.
Chrlická 753
664 42 Modrice
16. Technische Daten
GHE 135.0 L, GHE 140.0 L:
Motor, Bauart Elektromotor
Nennspannung 230 V\~
Frequenz 50 Hz
Nenndrehzahl Walze 40 U/min
Absicherung 16 A
Schutzklasse II
Schutzart spritzwassergeschützt (IP X4)
Betriebsart P40
40 s Belastungszeit
60 s Leerlaufzeit
L/B/H 64/49/96 cm
GHE 135.0 L:
Gemäß Richtlinie 2000/14/EC:
Garantierer Schall
leistungspegel L_WAd 94 dB(A)
Gemäß Richtlinie 2006/42/EC:
Schalldruckpegel am
Arbeitsplatz L_pA 87 dB(A)
Unsicherheit K_pA 3 dB(A)
Leistung 2300 W
Nennstromsträke 11,5 A
Nenndrehzahl
Elektromotor 21000 U/min
Gewicht 23 kg
GHE 140.0 L:
Gemäß Richtlinie 2000/14/EC:
Garantier Schall
leistungspegel L_WAd 93 dB(A)
Gemäß Richtlinie 2006/42/EC:
GHE 140.0 L:
Schalldruckpegel am
Arbeitsplatz LpA 85 dB(A)
Unsicherheit K_pA 3 dB(A)
Leistung 2500 W
Nennstromstrke 12,0 A
Nennrehzahl
Elektromotor 21000 U/min
Gewicht 24 kg
16.1 REACH
REACH bezeichnete eine EG-Verordnung zur Registrierung, Bewertung und Zulassung von Chemikalien.
Informationen zur Erfüllung der REACH-Verordnung (EG) Nr. 1907/2006 sind unter www.stihl.com/reach angegeben.
17. Fehlersuche
eventuell einen Fachhändler aufsuchen, STIHL empfeht den STIHL Fachhändler.
Störung:
Elektromotor lauft nicht an
Mögliche Ursache:
- Häckselbehälter nicht eingesetzt und verriegelt
- Schutz des Elektromotors aktiviert
-Keine Netzspannung - Anschlusskabel/Stecker bzw. Steckerkupplung oder Schalter defekt
Abhilfe:
-Hackselbehalter einsetzen und verriegeln ( 10.5)
Gerat abkuhlen lessen ( 8.6)
-Netzleitung und Absicherung uberprüfen 喜 10.1
-Kabel, Stecker, Kupplung bzw. Schalter überprüfen bzw. auswechseln (Elektrofachmann) × ( 10.2)
Störung:
Häckselgut wird nicht eingezogen
Mögliche Ursache:
- Messerwalze ist blockiert
Abhilfe:
- Blockierung beseitigen (⇒ 10.9)
Störung:
Häckselgut wird nicht durchtrennt
Mögliche Ursache:
-
Gegenplatte an der Messerwalze nicht richtig eingestellt
-
Messerwalze abgenützt oder beschädigt
Abhilfe:
- Gegenplatte nachjustieren (⇒ 11.1)
- Messerwalze und Gegenplatte austauschen
Störung:
Elektromotor brummt, Gerat lauft nicht an
Mögliche Ursache:
- Messerwalze ist blockiert
Abhilfe:
- Blockierung beseitigen (⇒ 10.9)
Störung:
Abnormale Geräusche, Klappern am Gerät
Mögliche Ursache:
- Schrauben gelockert
-Messerwalze abgenutz oder beschädigt
Abhilfe:
- Schrauben auf festen Sitz überprüfen; lose Schrauben nachziehen
- Messerwalze und Gegenplatte austauschen
Störung:
Häckselgut wird nicht ausgeworfen
Mögliche Ursache:
Auswurf durch eingeklemmte Gummabdeckung verschlüssen
Abhilfe:
-Gummiabdeckung richtig montieren ( 7.2)
18. Serviceplan
18.1 Übergabebestätigung
Modell:
Serialnumber:
Datum:
Nachster Service
Datum:
18.2 Servicebestätigung
Geben Sie diese
Gebrauchsanleitung bei
Wartungsarbeiten Ihr STIHL
Fachhandler.
Er bestätigt auf den vorgedruckten Feldern die Durchführung der Servicearbeiten.
Service ausgeführrt am
Datum)nachsterService
GHE 135 L, GHE 140 L:
Hans Peter Stihl-Straße 5
6336 Langkampfen
Autriche
ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71301 Waiblingen
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telephone: +49 6071 3055358
AUTRICHE
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vosendorf
Telephone:+43186596370
SUSSE
STIHL Vertriebs AG
Isenrietstraße 4
8617 Monchaltorf
Telephone:+41449493030
République Tchéque
Andreas STIHL, spol. s r.o.
Chrlická 753
664 42 Modrice
17. Recherche des pannes
Technische gegevens 60
REACH 61
Defectopsoring 61
Onderhoudsschema 62
Leveringsbevestiging 62
Servicebevestiging 62
GHE 135 L, GHE 140 L:
14. Milieubescherming
Hans Peter Stihl-Straße 5
6336 Langkampfen
Oostenrijk
TÜV Rheinland LGA Products GmbH
Tillystraße 2
D-90431 Nurnberg
Gewicht 23kg
GHE 140.0 L:
Gewicht 24kg
16.1 REACH
Elektromotor bromt, apparaat werkrt nicht
Mogelijk oorzaak:
GHE 135 L, GHE 140 L:
Hans Peter Stihl-Straße 5
6336 Langkampfen
Austria
TÜV Rheinland LGA Products GmbH Tillystraße 2
D-90431 Norimberga
ANDREAS STIHL AG & Co. KG
Postfach 1771
D-71301 Waiblingen
STIHL Vertriebszentrale AG & Co. KG
Robert-Bosch-Straße 13
64807 Dieburg
Telefon: +49 6071 3055358
AUSTRIA
STIHL Ges.m.b.H.
Fachmarktstraße 7
2334 Vosendorf
Telefon: +43 1 86596370
SVIZZERA
STIHL Vertriebs AG
Isenrietstraße 4
8617 Monchaltorf
Telefon: +41 44 9493030
REPUBLICA CECA
Andreas STIHL, spol. s r.o.
Chrlická 753
664 42 Modrice
Produktkomponente 90
Gjore maskinen klar for bruk 90
Slavakompostkvernen 93
6. Produktkomponenter
Nr. Betegnelse Ant. GHE 135 L
A Maskinoverdel 1
B Hjulfot 1
C Kompostbeholder 1
D Skrue 5 x 16 4
GHE 140 L
E Basisenhet med 1 kompostbeholer GHE 135 L, GHE 140 L
F Stottefot 2
G Skive A6 2
H Hettemutter M6 2 I Hjul 2
J Skrue M8 x 85 2
K Hylse 2
L Skive A8 6
M Lasemutter M8 2
N Fastngkkel 1
Unbrakonokkel 1 Bruksanvisning 1
7. Gjore maskinen klar for bruk
GHE 135 L, GHE 140 L:
- Sett inn kompostbeholderen. (⇒ 10.5)
Koble maskinen til strømuttaket. ( 10.2)
Pá/av-bryteren (1) med integrt skyvelas (2) hindrer at du gár rett fra den ene dreieretningen over til den andre.
För du skifter dreieretning, ma du slá av maskinen og vente til knivvalsen har stoppet helt opp.
Posisjonen Inntak
STIHL Tirol GmbH
Hans Peter Stihl-Straße 5
6336 Langkampfen
Østerrike
Överlämmningsbekräftelse 114
Servicebekraftelse 114
2. Information omenna bruksanvisning
2.1 Allmänt
GHE 135 L, GHE 140 L:
Satti flisuppsamlaren. ( 10.5)
- Anslut maskinen till elnaret. ( 10.2)
STIHL Tirol GmbH
Hans Peter Stihl-Straße 5
6336 Langkampfen
Österrike
STIHL Tirol GmbH stf.
18.1 Überlammningsbekräftelse
Modell:
Serienummer:
Datum:
Nasta service
Datum:
18.2 Servicebekraftelse
Överlamna denna braksanvising till din STIHL servande fackhandel vid unterhalb.
Datum für{nasta service
Arvoisa asiakas,
GHE 135 L, GHE 140 L:
Hans Peter Stihl-Straße 5
Medfolgende dele 138
Kompostkvaerne STIHL
GHE 135.0 L, GHE 140.0 L 145
Tekniske data 145
REACH 146
Fejlsogning 146
Serviceplan 147
GHE 135 L, GHE 140 L:
- Saat granuleringsbeholderen i. ( 10.5)
- Slut maskinen til strømmen. (⇒ 10.2)
Taend/sluk-kontakten (1) med den integrerede spærreskyder (2) forhindrer en direkte omkobling fra en omdrejningsretning til en,anden.
Herunder horer bl.a.:
Hans Peter Stihl-Straße 5
6336 Langkampfen
strig
erklaerer, at vi har det fulde ansvar for, at
- Konstruktion: El-kompostkværne
- Fabrikat: STIHL
- Type: GHE 135.0 L, GHE 140.0 L
- Serienummer: 6013
TÜV Rheinland LGA Products GmbH Tillystraße 2
D-90431 Nurnberg
For at &,nde det malte og garanterede lydefektniveau er man gaget frem after direktiv 2000/14/EC, bilag VIII.
GHE 135.0 L
- Malt lydeffektniveau: 92,0 dB(A)
Garanteret lydefeffektniveau: 94 dB(A)
GHE 140.0 L
- Malt lydeffektniveau: 91,0 dB(A)
Garanteret lydeffektniveau: 93 dB(A)
GHE 135 L, GHE 140 L:
1. Czeci zuwyajace sie
STIHL Tirol GmbH
Hans Peter Stihl-Straße 5
6336 Langkampfen
Austria
STIHL GHE 135 L, GHE 140 L
STIHL
A
INT1
0478 201 9912 A
