Producttype	Elektrische tuinversnipperaar
Merk	STIHL
Model	GHE 135 L
Afmetingen (L/B/H)	64 x 49 x 96 cm
Gewicht	23 kg
Motorvermogen	2300 W
Nominale spanning	230 V / 50 Hz
Nominale stroom	11,5 A
Zekeringbeveiliging	16 A
Beschermingsklasse	II
Beschermingsgraad	IP X4 (beschermd tegen spatwater)
Nominaal toerental maalschijf	40 t/min
Nominaal toerental elektromotor	21 000 t/min
Maximale takdiameter	35 mm
Gegarandeerd geluidsvermogensniveau	94 dB(A)
Opvangzak	Ja, met veiligheidsvergrendeling
Veiligheidsvoorziening	Herstartblokkering, automatische uitschakeling bij overbelasting
Terugloopfunctie	Ja, via draaischakelaar met stand "Uitwerpen"
Voedingssysteem	Verlengkabel met anti-losschakelbeveiliging
Onderhoud	Afstellen van de tegenplaat, reinigen na gebruik
Slijtdelen	Tegenplaat, maalschijf, koolborstels
Garantie	Conform de wetgeving, duur niet gespecificeerd

Veelgestelde vragen - GHE 135 L STIHL

Wat is de maximale takdiameter die de STIHL GHE 135 L kan versnipperen?

De maximale diameter van vers gesneden takken is 35 mm. Gebruik voor dikkere takken een snoeischaar.

Hoe start ik de versnipperaar in de 'Introductiemodus'?

Draai de aan/uit-schakelaar naar stand 0, duw de blokkeerschuif omhoog, draai vervolgens de schakelaar naar stand START rechtsom tot aan de aanslag. De motor start en de schakelaar keert terug naar stand I.

Wat te doen bij blokkering van de maalschijf?

Het apparaat heeft een automatische terugkeer die de draairichting verandert. Als de blokkering na 3 pogingen aanhoudt, schakelt het overbelastingsrelais de motor uit. Laat 10 minuten afkoelen en start opnieuw. Verwijder indien nodig de resten.

Welke materialen mogen niet in de versnipperaar worden gedaan?

Het is verboden stenen, glas, metalen, kunststoffen, voedsel of niet-composteerbaar materiaal te versnipperen. Gebruik het alleen voor plantaardig afval.

Hoe stel ik de tegenplaat van de versnipperaar af?

Met het apparaat in de Introductiemodus, draai de stelschroef langzaam met de klok mee met de meegeleverde inbussleutel tot er aluminiumkrullen uit de uitwerpopening komen.

Wat is de procedure om de opvangzak te legen?

Schakel het apparaat uit, draai de vergrendelingsknop naar links en trek de opvangzak eruit. De versnipperaar kan niet werken zonder dat de opvangzak is geplaatst en vergrendeld.

Hoe reinig ik de STIHL GHE 135 L?

Reinig het apparaat na elk gebruik met een borstel, een vochtige doek of een speciale STIHL reiniger. Gebruik nooit een hogedrukreiniger of stromend water. Bescherm de elektrische onderdelen.

Welke veiligheidsvoorzieningen heeft deze versnipperaar?

De versnipperaar is uitgerust met een herstartblokkering (vereist de schakelaar), een vergrendelbare opvangzak, een overbelastingsrelais met automatische uitschakeling en een anti-losschakelbeveiliging voor de kabel.

De elektromotor start niet, wat controleren?

Controleer of de opvangzak is geplaatst en vergrendeld, of de netstroom werkt, of de stroomonderbreker niet is uitgeschakeld en of de kabel en stekker niet beschadigd zijn.

Welk geluidsvermogen is gegarandeerd voor dit model?

Het gegarandeerde geluidsvermogensniveau is 94 dB(A) conform richtlijn 2000/14/EG. Draag gehoorbescherming tijdens gebruik.

GEBRUIKSAANWIJZING GHE 135 L STIHL

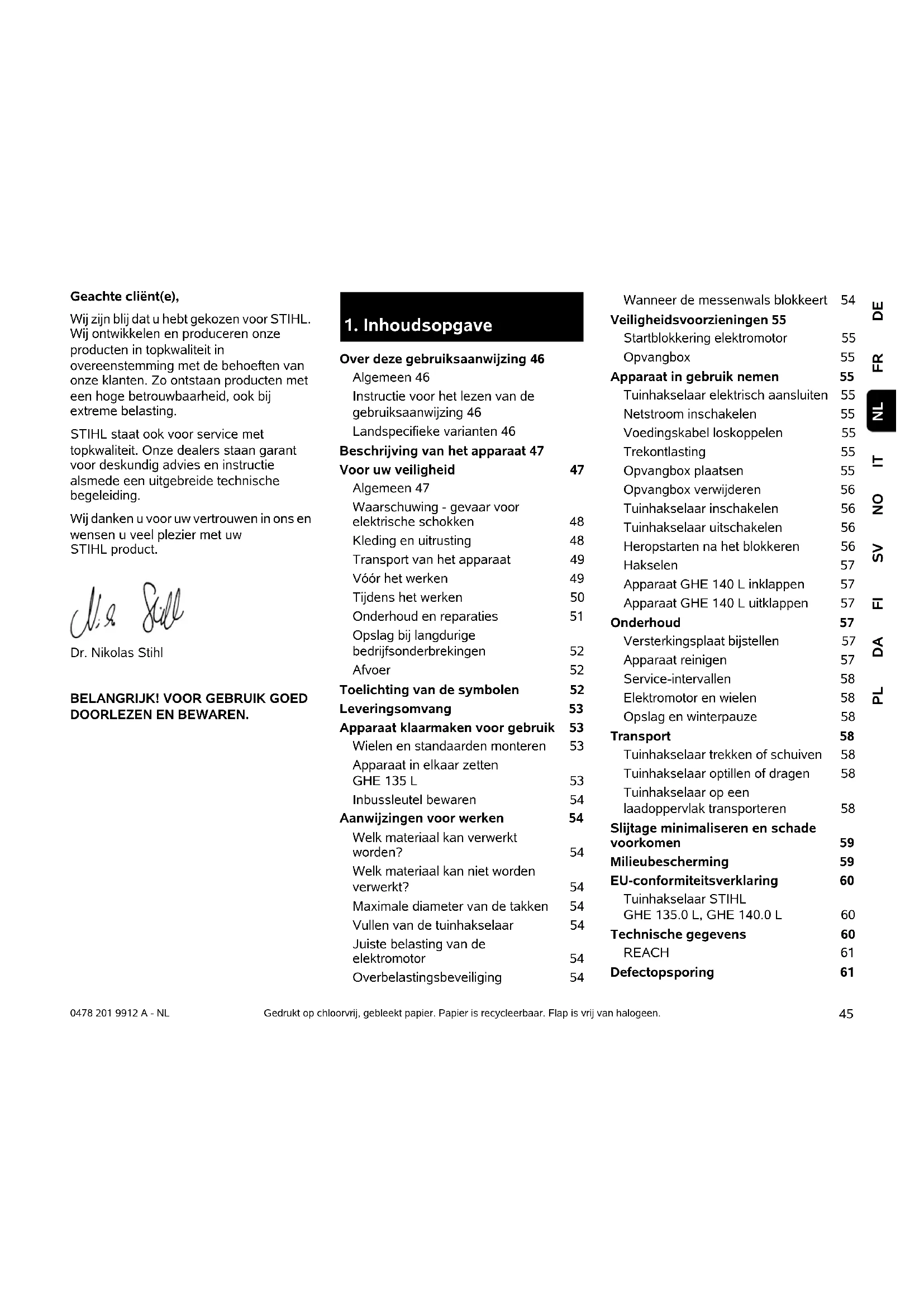

Wij zijn blij dat u heb gekozen voor STIHL. Wij ontwikkelen en produceren once producten in topkwaliteit in overeenstemming met de behoeften van once klanten. Zo ontstaan producten met een hoge betrouwbaarheid, ook bij extreme belasting.

STIHL staat ook voor service met topkwaliteit. Onze dealers staan garant voor deskundig advies en instructie alsmede een uitgebreide technische begeleiding.

Wij danken u voor uw vertrouwen in ons en wensen u veel plezier met uw STIHL product.

Dr. Nikolas Stihl

BELANGRIJK! VOOR GEBRUIK GOED DOORLEZEN EN BEWAREN.

1. Inhoudsopgave

Over deze gebruiksanaanjijing 46

Algemeen 46

Instructie voor het lezen van de gebruiksaanwijzing 46

Landspecifieke varianten 46

Beschrijving van het apparatusat 47

Voor uwveiligheid 47

Algemeen 47

Waarschuwing -gevaar voor elektrische schokken 48

Kleding en uitrusting 48

Transport van het apparaat 49

Vór het werken 49

Tijdens het werken 50

Onderhoud en reparations 51

Opslag bij langdurige bedrijfsonderbrekingen 52

Afvoer 52

Toelichting van de symbolen 52

Leveringsomvang 53

Apparaat klaarmaken voor gebruik 53

Wielen en standardarden monteren 53

Apparaat in elkaar zetten GHE 135 L 53

Inbussleutel bewaren 54

Aanwijzingen voor werken 54

Welk material kan verwerkt
worden? 54

Welk materiaal kan nicht worden verwerkt? 54

Maximale diameter van de takken 54

Vullen van de tuinhakselaar 54

Juiste belasting van de elektromotor 54

Overbelastingsbeveiliging 54

Wanneer de messenwals blokkeert 54

Veiligheidsvoorzieningen 55

Startblokkering elektromotor 55

Opvangbox 55

Apparaat in gebruik nemen 55

Tuinhakselaarelektrischaansluten 55

Netstroom inschakelen 55

Voedingskabel loskoppelen 55

Trekontlasting 55

Opvangboxplaatsen 55

Opvangbox verwijderen 56

Tuinhakselaar inschakelen 56

Tuinhakselauuitschakelen 56

Heropstarten na het blokkeren 56

Hakselen 57

Apparaat GHE 140 L inklappen 57

Apparaat GHE 140 L uitklappen 57

Onderhoud 57

Versterkingsplaat bijstellen 57

Apparaat reinigen 57

Service-intervallen 58

Elektromotor en wielen 58

Opslag en winterpauze 58

Transport 58

Tuinhakselaar trekken of schuiven 58

Tuinhakselaar optillen of dragen 58

Tuinhakselaar op een
laadoppervlak transporteren 58

Slijtage minimalisieren en schade voorkomen 59

Milieubescherming 59

EU-conformiteitsverklaring 60

Tuinhakselaar STIHL GHE 135.0 L, GHE 140.0 L 60

2. Over deze gebruiksaanwijzing

2.1 Algemeen

Deze gebruiksaanwijzing is een originele gebruiksaanwijzing van de fabrikant in de zin van de EG-richtlijn 2006/42/EC.

STIHL werkdt voortdurend aan de ontwikkeling van zijn producten; wijzigingen in de levering qua vorm, techniek en uitvoering�am voorbehonden.

Op basis van gevevens of afbeeldingen uit dit boekje+kunnen bijgevolg geen aanspraken worden gemaakt.

Het is möglich dat in deze gebruiksaanwijzing modellen worden beschreiben die nicht in elk land verkrijgbaar zich.

Deze gebruiksaanwijzing is
auteursrechtelijk beschermd. Alle rechten
blijven voorbehonden, met name hetrecht
op het kopieren, vertalen en het verwerken
met elektronische systemen.

2.2 Instructie voor het lezen van de gebruiksaanwijzing

Afbeeldingen en teksten beschrijven bepaalde bedieningsstappen.

Alle pictogrammen die op het apparaat zijn aangebracht, worden in deze gebruiksaanwijzing toegelicht.

Kijkrichting:

Kijkrichting bij gebruik links en rechts in de gebruiksanawijzing: De gebruiker staat darüber het apparaat (werkstand).

Hoofdstukverwijzig:

Naar de desbetreffende hoofdstukken en paragrafen met nadere uitleg worden met een pijtje verwezen. Het volgende voorbeeld bevat een verwijzing maar een hoofdstuk: ( 4.)

Markeringen van tekstpassages:

De beschreiben aanwijzingen kennen zoals in de volgende voorbeelden gemarkeerd zich.

Handelingen waar bij ingrijpen van de gebruiker vereist is:

• Bout (1) met een schroevendraier losdraaien, hendel (2) activeren ...

Algemene opsommingen:

-productgebruik bij sport- of wedstrijdevenementen

Teksten met aanvullende betekenis:

Tekstpassages met aanvullende betekenis zichn met een van de onderstaand beschreiben symbolen gemarkeerd om deze in de gebruiksaanwijzing extra te accentueren.

Gevaar!

Gevaar voor oncegevalen en ernstig letsel. Bepaalde handelingen+zijnoodzakelijk of verboden.

Waarschuwing!

Kans op letsel. Bepaaldehandelingen voorkomen möglich ofwaarschijnlijk letsel.

Voorzichtig!

Minder ernstig letsel of materieleschade dat/die door bepaaldehandelingen kan wordenvoorkomen.

Aanwijzing

Informatie voor een better apparaatgebruik en om een möglich oneigenlijk gebruik te vermijden.

Teksten met afbeeldingverwijzing:

afbeeldingen die het gebruik van het apparaat toelichten, vindt u geheel aan het begin van de gebruiksaaanwijzing.

Het camerasymbool koppelt de afbeeldingen op de pagina's met afbeeldingen met het desbetreffende tekstgedeelte in de gebruiksaanwijzing.

2.3 Landspecifieke varianten

STIHL levert afhankelijk van het leveringsland apparaten met verschillende stekkers en schakelaars.

In de afbeeldingen worden apparaten met eurostekkers weergegeven. Apparaten met andere stekkeruitvoeringen worden opdezelfde manier op de voeding aangesloten.

3. Beschrijving van het apparatus

1 Handgreep
2 Afstelbout versterkingssplaat
3 Houserinbussleutel
4 Typeplaatje met machinenummer
5 Blokkeerschakelaar opvangbox
6 Wielen
7 Opvangbox
8 Wielvoet
9 Standaard
10 Inklapontregeling (GHE 140 L)
11 Netaansluiting
12 Aan/uit-schakelaar (draairichting)
13 Vulopening

4. Voor uw veiligheid

4.1 Algemeen

Tijdens de werkzaamheden met het apparaat要去en de voorschriften terpreventie van ongevallen beslist in acht

wordengenomen.

Vór de eerste inbedrijfstelling
moet u de—hele
gebruiksaanwijzing goed
doorlezen. Bewaar de

gebruiksaanwijzing voor later gebruik zorgvuldig op een veiligeplaats.

Deze veiligheidsmaatregelen zich onontbeerlijk voor uwveiligheid, maar deze opsomming is Niet uitputtend.

Gebruik het apparaat.altijdverstandig en met verantwoordelijkheidsgevoel, en denk erom dat de gebruiker aansprakelijk worden gesteld voor ongevallen met andere personen of voor schade aan hun eigendommen.

Maak u vertrouwd met de bedieningsonderdelen en het gebruik van de machine.

Het apparaat mag alleen worden gezruikt door personen die de gebruiksaanwijzing hebben gelezen en die met de bediening van het apparaat vertrouwd zich. Elke gebruiker要去 voor de eerste ingebruikname vragen om een deskundige en practische instructie. De verkoper of een andere deskundige要去 aan de gebruiker uitleggen, hoe hij veilig met het apparaat kan werkken.

Bij deze instructie要去 de gebruiker er vooral bewust van worden gemaakt dat voor het werkken met dit apparaat uiterste zorgvuldigheid en concentratie vereist zich.

Ook wonneer u het apparaat volgens de voorschriften bedient, blijven er risico's bestaan.

Levensgevaar door verstikking! Verstikkingsgevaar voor kinderen bij het spelen met verpakkingsmaterialiaal. Houd verpakkingsmaterialiaal altdij buiten het bereik van kinderen.

Leen het apparaat inclusief accessoires alleen uit aan Personen die met dit model en de bediening ervan vertrouwd zijn. De gebruiksaanwijzing is onderdeel van het apparaat en要去 algijd worden meegegeven.

Controleer of de gebruiker lichamelijk, zintuigelijk en geestelijk in staat is om het apparaat te bedieren en ermee te werken.

Als de gebruiker met lichamelijke, zintuigelijkde of geestelijkbeperkingendaartoe in staat is, mag de gebruiker er alleen onder toezicht of na instructie dooreen verantwoordelijkpeasoon mee werken.

Controleer of de gebruiker meerderjarig is of conform nationale regelgeving onder toezicht voor een beroep worden opgeleid.

Gebruik het apparaat alleen als uuitgerust bent en een goede lichamelijke en geestelijkke conditie hebt. Als u een verminderde gezondheid heeft, dient u uw arts te vragen of u met het apparaat kutwerken. Na het gebruik van alcohol, drugs of medicijnen die de reactiesnelheid nadelig beinvloeden, mag nicht met het apparaat worden gewerkt.

Het apparaat is bedoeld voor privé gebruik.

Opgelet - Gevaar voor ongevallen!

STIHL-tuinhakselaars zijn geschikt voor hetklein hakken van takken en plantenresten. Een andere toepassing is Niet toegestaan en kan gevaarlijk zijn of schade aan het apparaat tot gevolg hebben.

U mag de tuinhakselaar Niet gebruiken (onvolledige opsomming):

• voor het kleinsnijden van andere materialien (zoals glas of metaal).
• voor werkzaamheden die nicht in deze gebruiksaanwijzing worden beschreiben.
• voor de productie van levensmiddelen (zoals hetklein hakken van ijs of het makesen van druivenpulp).

Om veiligheidsredenen is het verboden wijzigingen aan het apparaat aan te brengen, behalve als het gaat om

vakkundige montage van accessoires die door STIHL zijn goedgekeurd. Andere wijzigingen leiden tot het verrallen van uw garantie. Neem voor informatatie over goedgekeurde accessoires contact op met uw STIHL vakhandelaar.

Vooral elke wijziging aan het apparaat waardoor het vermogen of het toerental van de verbrandingsmotor of de elektromotor worden veranderd, is verboden.

Vervoer geen voorwerpen, dieren of personen, met name kinderen, met het apparaat.

Bij het gebruik op openbare terreinen, parken, sportvelden,angs wegen en op land- en bosbouwbedrijven moet u bijzonder behoedzaam te werk gaan.

4.2 Waarschuwing - gevaar voor elektrische schokken

Opgelet! Gevaar voor stroomstoten!

Voor de elektrische
veiligheid zijn de
voedingskabel, stekker,
aan-/uit-knop en de

aansluitkabel erg belangrijk. Beschadigde kabels, koppelingen en stekkers of aansluitkabels die nied aan de voorschriften voldoen, mogen nicht gebruikt worden, zodat gevaar voor elektrische schokken kan worden voorkomen.

Controleer de aansluitkabel regelmatig op beschadigingen of slijtage (barsten).

Neem het apparaat uitsluitend met afgerolde voedingskabel in bedrijf.

Bij gebruik van een kabeltrommel moet\ deze voor gebruik algijd volledig worden\ afgerold.

Gebruik nooit een beschadigde verlangkabel. Vervang defecte kabels door{nieuwe en repareer verlangkabels Niet.

Als de voedingskabel of de verlangkabel tijdens het bedrijf worden beschadigd, ontkoppelt u de voedingskabel of de verlangkabel onmiddelijk van de stroomvoorziening. Raak nooit de beschadigde voedingskabel of verlangkabel aan.

Gebruik het apparaat nooit als de kabels beschadigd of versleten zijn. Controleer met name de voedingskabel op schade en veroudering.

Onderhouds- en herstellingswerkzaamheden aan voedingskabels mogen alleen door special opgeleide vaklui worden uitgevoerd.

Gevaar voor stroomstoten!

Een beschadigde kabel mag Niet op het stroomnet worden aangesloten en u mag een beschadigde kabel pas aanraken als deze is losgekoppeld.

Raak de snijeenheden (messen) pas aan nadat het apparaat van de voeding is losgekoppeld.

Let er altejd op dat de gebruike voedingskabels voldoende beveiligd zichn.

Werk nicht bij regen of in een natte omgeving.

Gebruik uitsluitend vochtwerende verlangkabels

voortbuitengebruik die voor het gebruik met het apparaat geschikt zijn ( 10.1)

Verwijder de aansluitkabel met de stekker en de stekkerbus en trek Niet aan de aansluitkabels zich.

Laat het apparaat Niet onbeschermd in de regen staan.

Bedenk dat het apparaat bij het aansluiten op een stroomaggregaat door spanningsschommelingen kan worden beschadigd.

U mag het apparaat alleen op een voeding aansluten die beveiligd is door een foutstroombeveiliging met een aftschakelstroom van maximaal 30mA Voor nadere informatie kunt u terecht bij de elektricien.

4.3 Kleding en uitrusting

Draag tijdens werkzaamheden altijd stevige schoenen met grip. Werk nooit op blote voeten of

bijvoorbeeld op sandalen.

Tijdens het werk en vooral bij onderhoudswerkzaamheden en transport van het apparaat.altijd stevige handschoenen dragen.

Draagijdens de werkzaamheden alsijd een veiligheidsbril en gehoorbescherming. Draagijdens de gehele duur van de heden.

Tijdens het werkken met het apparaat geschikte en nauwsluitende kleding dragen, dat wil zeggen overall, geen

stofjas. Draagijdens het werken met het apparaat geen sjaal, stropdas, sieraden, hangendeLinten of koorden of andere afstaande kledingstukken.

U dientijdens de gehele duur van de werkzaamheden en bij alle werkzaamheden aan het apparaat lang的那一en hoofddoek, muts, enz.).

4.4 Transport van het apparatus

Werk uitsluitend met handschoenen aan om letsel door scherpe randen en hete onderdelen van het apparaat te voorkomen.

Het apparatusietnetdraaiende electromotorverplaatsen.Schakelvohretransportdeelektromotoruit,laatdezeuiitlopencentrekstekkerlos.

Transporteer het apparaat uitsluitend met afgekoelde elektromotor.

Let met name bij het kantelen op het gewicht van het apparatus.

Gebruik voor het laden geschikte hulpmiddelen (takel of laadhelling).

Maak met geschkke bevestigingsmaterialen (gordels, kabels, enz.) het apparaat op het laadoppervlak vast aan de bevestigingspunten, die in deze gebruiksaanwijzing beschreiben zijn. ( 12.3)

Machine alleen stapvoets trekken of duwen.

Houd u bij het transport van het apparaat aan deplaatselijke voorschriften, met name wat betreft de laadveiligheid en het transport van voorwerpen op laadopppervlakken.

4.5 Vóor het werken

Het要去 duidelijk zich, dat er alleen personen met het apparaat werkden die gebruiksaanwijzing kennen.

Neem de gemeentelijk voorgeschreven tijden voor het gebruik van tuinapparatuur met verbrandingsmotor of elektromotor in acht.

Vór het gebruik van het apparaat要去en alle defekte, versleten en beschadigde onderdelen worden verrangen.
Onleesbare of beschadigde waarschuwingsaanwijzingen op het apparaat要去en worden verrangen.
Stickers en alle verdere verwangingsonderdelen zich verzrikjgbaar bij uw STIHL vakhandelaar.

Voor de ingebruikstelling, controllerer

• of het apparaat gebruiksklaar is. Dit betekent dat de veilgheidsvoorzieningen gemonteerd, en in perfecte staat+zijn.
• dat de elektrische verbinding worden gemaatkt met een juist geinstalleerd stopcontact.
• of de isolatie van aansluiting- en de verlengkabel, de aansluitstekker en de koppeling in perfecte toestand is.
• of het gehele apparaat (behuizing van de elektromotor, beveiliging, bevestigingselementen, enz.) noch versleten noch beschadigd is.

• of er geen hakselgoed in het apparaat zit en of de trechter leeg is.

• of alle schroeven, moeren en andere bevestigingselementen aanwezig zijn of+zijn vastgedraaid. Losgemaakte schroeven en moeren要去en voor de ingebruikstelling vastgedraaid worden (aandraaimoment respecteren).

Gebruik het apparaat alleen buiten en nicht bij een muur of een ander vast voorwerp, om de kans op letsel en schade te verkleinen (geen uitwijkmoelijkheden voor de gebruiker, glasbreuk in ruiten, krassen op auto's, enz.).

Zet het apparaat stevig op een vlakke en vaste ondergrond.

Maak uzelf vertrouwd met de aan-/ uitschakelaar, opdat u in noodsituatues snelen juist kunt reageren.

Controleer voor de inbedrijfstelling of de opvangbox in goede staat verkeert. Het is Niet toegestaan het apparaat met een beschadigde opvangbox te gebruiken (kans op letsel). Een beschadigde opvangbox dient te worden verrangen.

Kans op letsel!

Neem het apparaat alleen in goed gemonteerde toestand in gebruik. Als er onderdelen aan het apparaat ontbreken (bijvoorbeeld de wielen), is Niet voldaan aan de veiligheidsafstanden en kan het apparaat bovendien minder stabel zichn. Controleer de correcte toestand visueel voordat u het apparaat inschakelt!

Correct betekent dat het apparaat volledig in elkaar is gezet, in het bijzonder betekent dit:

• De wielvoet is volledig gemonteerd,

• Beide wielen en beiden standardaarden zijn gemonteerd,

• Alle verilgheidsvoorzieningen (geplaatste opvangbox, STIHL klaverbladvormige opening, enz.) moeten aanwezig়n en in goede staat verkeren.

De op het apparaat geinstalleerde schakel- en veiligheidsinrichtingen mogen nicht worden verwijderd of overbrugd.

4.6 Tijdens het werken

Werk nooit als er zich dieren of personen, in het bijzonder kinderen, binnen het gevaarlijke gebied bevinden.

Werk Niet met het apparaat bij regen,
onweer en met name Niet bij
blikseminslaggevaar.

Bij een vochtige ondergrond is er meer gevaar voor letsel, waar de gebruiker minder stabel staat.

Om uitglieden te voorkomen要去 bijzonder voorzichtig worden gewerkt.
Indien möglich het apparatus Niet op een vochtige ondergrond gebruiken.

Werk alleen bij daglicht of bij goede kunstverlichting.

Het werkgebied moetijdens de gehele duur van de werkzaamheden schoon en in orde worden gehonden. Verwijder voorwerpen met struikelgevaar, zoals stenen, takken, kabels enz.

De standplaats van de gebruiker mag Niet hoger dan de standplaats van het apparaat+zijn.

Starten:

Voor het starten het apparaat in een stabiele stand brengen enrechtop neerzetten. Het apparaat mag in geen geval liggend in gebruik worden genomen.

Start het apparaat voorzichtig, volgens de aanwijzingen in het hoofdstuk "Apparaat in gebruik nemen". ( 10.)

Blijf bij het starten van de verbrandingsmotor of het inschakelen van de elektromotor uit de buurt van deuitwerpopening. Er mag geen hakselmateriaal in de tuinhakselaar aanwezig zijn als deze worden gestart of ingeschakeld. Hakselmateriaal kan eruit worden geslingerd en letsel verooorzaken.

Bij het starten mag het apparaat nicht worden gekanteld.

Herhaaldelijke inschakelingen binnen korte tijd, met name "spelen" met de aan- /uit-schakelaar, dienen te worden vermeden.

Gevaar voor oververhitting van de elektromotor!

De door dit apparaatveroorzaakte spanningsschommelingen bij het starten kuren bij ongunstige omstandigheden op het net storingenveroorzaken bij andere inrichtingen die opdezelfde stroomkring zich aangesloten.

In dit geval moeten passende maatregelen worden genomen (bijv. aansluiting op een andere stroomkring dan de betroffen inrichting, gebruik van het apparaat op een stroomkring met een lagere impedantie).

Werken:

Kans op letsel!

Houd handen of voeten nooit boven, onder of gegen draaiende onderdelen.

Houd na het starten van het apparaat nooit het gezicht of andere lichaamsdelen boven de vultrechter en voor de uitworpopening. Houd uw hoofd en lichaam nooit zich bij de vulopening.

Grijp nooit met de handen,
andere lichaamsdelen of kleding
in de vultrechter of de
uitworpschacht. Er heerst groot

verwondingsgevaar voor de ogen, het gezicht, vingers, hand enz.

Zorg alsijd voor een goed evenwicht en een stabiele houding. U mag zich Niet maar voren strekken.

Als het apparaatijdens het gebruik omvalt, moet u direct de motor uitschakelen en de stekker loskoppelen.

Gevaar voor letsel!

Hakselmaterialiaal kanijdens het gebruik terug hier boven toe geslingerd worden. Draag waarom een veiligheidsbril en houd het gezicht uit de buurt van de vulopening.

Kantel het apparaat nooit als de verbrandingsmotor of de elektromotor draait.

Let erop, dat in de uiterwerpschacht geen hakselmateriaal achechterblijft, maar dit tot een slecht snijresultaat of terugslagen kan leiden.

Let er bij het vullen van de tuinhakselaar vooral op, dat geen vreemde voorwerpen zoals metalen voorwerpen, stenen, kunststof, glas, enz. in de hakselkamer konnen komen, waar deze beschadigingen en terugslagen uit de vultrechter konnen veroorzaken. Derhalve dienen verstoppingen te worden verholpen.

Bij het vullen van de tuinhakselaar met takken+kunnen er terugslagen ontstaan. Draag handschoenen!

Houd rekening met de uitloop van het snijgereedschap. Het duurt enkele seconden voordat het snijgereedschap helemaal tot stilstand is gekomen.

Sluit de elektromotor af, trek de stekker uit en LAST alle draaiende werktuigen tot stilstandkommen,

• voor u het apparaat Achterlaat of het apparaat onbeheerd Achterlaat,
• voordat u het apparaat verplaatst, opheft, draagt, kipt, verschuift of trekt,
• voordat u het apparaat transporteert,
• voordat blokkeringen of verstoppingen weggewerkt worden,
• voordat het apparaat getest of gereinigd worden of voordat sommige werkzaamheden uitgevoerd worden.

Indien in het snijgereedschap vreemde voorwerpen geraken, indien het apparaat vreemde geluiden maakt of vreemde trillingen vertoont, schakel dan onmiddelijk de elektromotor uit enaar het apparaat uitlopen. Trek de stekker uit het stopcontact en onderneem volgende stappen:

• controller het apparaat op beschadigingen en LASToodzakelijkke herstellingen uitvoeren door eenvakman voordat u opniew opstart en met het apparaat werkt.
• laat de beschadigde onderdelen door een vakman verrangen of herstellen, waar bij de onderdelen een bewezen gegelijkwaardige kwaliteit dienen te hebben.

Verwijder en ledig de transparante opvangbox wanner deze volledig met hakselmateriaal is gezuld of wanner het hakselgoed wegens de vulstand Niet meer kan worden uitgeworpen.

Schakel het apparaat voor het ledigen van de opvangbox uit en wacht totdat de messenwals stilstaat.

4.7 Onderhoud en reparations

Zet het apparaat op een stevige,vlakke ondergrond, schakel de elektromotor uit en

trek de netstekker eruit, voordat u onderhoudswerkzaamheden (reiniging, reparatie enz.) verricht, voordat u controleert of de aansluitkabel verstrengeld of beschadigd is.

Laat de machine voor alle onderhoudswerkzaamheden ca. 5 minuten afkoelen.

De voedingskabel mag uitsluitend door erkende elektriciens worden hersteld of worden verrangen.

Als onderdelen of
veiligheidsvoorzieningen voor
onderhoudswerkzaamheden zijn
verwijderd,要去en deze weeer meteen en
correct worden aangebracht.

Reiniging:

na gebruik moet het gehele apparaat zorgvuldig worden gereinigd. ( 11.2)

Gebruik nooit hagedrukreiners en reinig het apparaat Niet onder stromend water (bijvoorbeeld met een tuinslang). Gebruik geen agressieve renigingsmiddelen. Dergelijk reingigungsmiddelen hunnen kunststoffen en metalen zodanig beschadigen dat deeiligheid van uw STIHL apparaat maybe in het geding komt.

Onderhoudswerkzaamheden:

Er mogen alleen
onderhoudswerkzaamheden worden
uitgevoerd die in deze gebruiksaanwijzing vermeld staan. Alle andere
werkzaamheden dient u door een
vakhandelaar te lately uitvoeren.

Neem altijd contact op met een vakhandelaar als u Niet over de vereiste kennis en gereedschappen beschikt. STIHL raadt aan onderhoudswerkzaamheden en reparationsuitsluitend door de STIHL vakhandelaar te latent uityoeren.

STIHL vakhandelaren volgen regelmatig cursussen en krijgen voortdurend technische informatatie ter beschikking gesteld.

Gebruik uitsluitend gereedschappen, accessoires of combi-apparaten die voor dit apparatusat door STIHL zijn goedgekeurd of technisch gelijkwaardige onderdelen, om de kans op ongevallen met letsel of schade aan het apparatusat te voorkomen. Neem bij vragen contact op met een vakhandelaar.

Originele STIHL gereedschappen,
accessoires en verwangingsonderdelen
zijn wat betreft hun eigenschappen
optimaal op het apparaat en de behoeften van de gebruiker afgestemd. Originele STIHL verwangingsonderdelen zijn
herkenbaar aan het STIHL
onderdeelnummer, het STIHL logo en eventueel het STIHL symbol op de
onderdelen.Opkleine onderdelen kan ook alleen het teken staan.

Houd waarschuwings- en instructiestickers algtd leesbaar en schoon. Beschadigde of verloren gegane stickers moeten via uw STIHL vakhandelaar door{nieuwe originele stickers worden verrangen.Let er bij het verwangen van een onderdeel door een nieuw onderdeel op dat het nieuwe onderdeel vandezelfde stickers is voorzien.

Houd alle moeren, bouten en schroeven vast aangedraaid, zodat het toestel veilig kan werken.

Inspecteer het gehele apparaat op gezette tijden, in het bijzonder voor de opslag van het apparaat (bijv. voor de winterpauze), op slijtage en beschadigingen. Versleten of beschadigde onderdelen要去en om veiligheidsredenen direct worden verrangen, omervoortezorgendat het apparaat.altijd inveilige staat is.

4.8 Opslag bij langdurige bedrijfsonderbrekingen

Laat het apparaat ca. 5 minuten afkoelen voordat u het in een gesloten ruimte plaatst.

Controleer of het apparaat gegen gebruik door onbevoegden (bijv. kinderen) is beveiligd.

Reinig het apparaat voor het opslaan (bijv. winterpauze) grondig.

Sla het apparaat in een veilige staat op.

De opslagruimte moet droog, vorstvrij en aflsuitbaar zich.

4.9 Afvoer

Afvalproducten können schadelijk zijn voor mens, dier en milieu en要去en.darom deskundig worden afgevoerd.

Neem contact op met het milieupark of uw vakhandelaar voor nadere informatie over het deskundig afvoeren van afvalproducten. STIHL beveelt hiervoord STIHL vakhandelaar aan.

Voer een apparaat aan het eind van de levensduur ervan op de waarvoor bestemde wijze af. Maak het apparaat onbruikbaar voordat het als afval worden verwerkt. Verwijder ter voorkoming van

ongevallen met name de voedingskabel resp. de aansluitkabel maar de elektromotor.

5. Toelichting van de symbolen

Let op! Lees voor inbedrijfstelling de gebruiksaanwijzing.

Kans op letsel! Houd andere Personen uit deGeVarenzone.

Kans op letsel! Ronddraaiende onderdelen! Handen en voeten nicht in openingen honden wanner het apparaat in werkig is.

Kans op letsel! Schakel de elektromotor uitenrek de voedingskabel uithet apparaat,voordat uwerkzaamheden aan hetsnijgereedschap verricht,voordat u onderhouds-enreinigingswerkzaamhedenverricht,voordat u controleert of de aansluitkabelverstrengeld of beschadigdis en voordat u het apparaat onbeheerdchyterlaat!

Draag gehoorbescherming!

Draag een veiligheidsbril!

Draag werkhandschoenen!

Draairichting voor het bijstellen van deversterkingsplaat.

Opvangbox vergrendeld

Opvangbox ontgrendeld

6. Leveringsomvang

Nr. Omschrijving st. GHE 135 L

A Bovenstuk apparatus 1

B Wielvoet 1

C Opvangbox 1

D Bout 5× 16 4 GHE 140 L

E Basisapparaat met 1 opvangbox GHE 135 L, GHE 140 L

F Standaard 2

G Ring A6 2

H Dopmoer M6 2

I Wiel 2

J Bout M8 x 85 2

K Huls 2

L Ring A8 6

M Borgmoer M8 2

N Moersleutel 1

Inbussleutel 1

Gebruiksaanwijzing 1

7. Apparaat klaarmaken voor gebruik

7.1 Wielen en standaarden monteren

GHE 140 L:

-Klap het apparaatuit. ( 10.12)

Wielen monteren:

GHE 135.0 L, GHE 140 L:

-Verwijder de opvangbox. ( 10.6)

• Wip de welkap (1) met een schroevendraier van het wiel (I).
  Leid de bout (J) met een ring (L) van binnen door de boring maar de wilervoet (B). Schuif een ring (L) en de huls (K) op de bout (J). Schuif het wie1 (I) op de huls (K). Draai de moer (M) met een ring (L) op en haal deze met 5-7 Nm aan.
• Plaats de welkap (1) in het midden op het wiel (I) en druk deze in totdat de welkap (1) vastklikt.
• Herhaal de procedure aan de andere kant.

Standaarden monteren:

Leid de bout van de standard (F) van onderen door de boring maar de wilervoet (B). Schuif de ring (G) op de bout, draai de dopmoer (H) in en haal deze met 4-6 Nm aan.
- Herhaal de procedure aan de andere kant.

7.2 Apparaat in elkaar zetten GHE 135 L

Verwijder de opvangbox. ( 10.6)
- Bevestig het bovenstuk van het apparaat (A) aan de wielvoet (B) en centreer het voorzichtig. Let waar bij op de juiste positie van de rubberen afdekking (1) - de rubberen afdekking (1) mag NietCUSSEN het bovenstuk van het apparaat en de Zwarte afdekking op de wilvoet

geklemd raken. Monteer het bovenstuk van het apparaat (A) door de vier bouten (D) op de wilvoet (B) in te draaien. Haal de bouten (D) aan met 1-1,5 Nm.

• Plaats de opvangbox. (⇒ 10.5)

7.3 Inbussleutel bewaren

• Inbussleutel (O) in de houder (1) op het apparatusat schuiven.

8. Aanwijzingen voor werken

8.1 Welk materiaal kan verwerkt worden?

Boom- en heggensnoeisel, thuja, sparretakken, vertakte takken, vertakte takken met bladeren, groen spul, bessenstruiken, gebundeld en nicht te nat bloemenmaterialiaal.

Boom- en heggensnoeisel moet in verse toestand verwerkt worden aan het hakselvermogen bij verse materialen groter is dan bijuitgedroogd of nat materiaal.

8.2 Welk materiaal kan nicht worden verwerkt?

Stenen, glas, metaal (draad, spijkers...) of kunststof mogen Niet in de tuinhakselaar komen.

Hoofdregel:

materialen die nicht op de compost horen,
mogen ook nicht met de tuinhakselaar
worden verwerkt.

8.3 Maximale diameter van de takken

Deze gegevens hebben betrekking op vers geseden takken:

Maximale diameter van de takken GHE 135 L:35 mm

GHE 140 L: 40 mm

8.4 Vullen van de tuinhakselaar

Dankzij de STIHL
klaverbladvormige opening kuren
ook sterk vertakte takken worden
verwerkt.

Knip dikke en sterk vertakte takken vooraf met een snoeischaar bij.

Om verstoppen van de tuinhakselaar te voorkomen, moet zicht, aardachtig hakselgoed met droge takken te worden gemengd.

Vul de tuinhakselaar pas wanner het volledige toerental van de elektromotor is bereikt.

Kans op letsel!

Houd takken die in de hakselaar worden getrokken slechts Licht in de hand en geleid ze tot kort voor de vulopening. Houd de takken Niet vast en trek ze Niet terug.

Leid boom-of heggensnoeisel en takken langzaam door de vulopening (13)aar de messenwals. Takken worden zonder kloppen door de hakselaaraar binnen getrokken.
Haksel het apparaat na elk werkproces leeg.

8.5 Juiste belasting van de elektromotor

De tuinhakselaar steeds gelijkmatig en continu voeden.

8.6 Overbelastingsbeveiliging

Treedtijdens het werken een overbelasting van de elektromotor op, dan verandert de ingebouwde automatische terugloop de draairichting van de messenwals en worden zo geprobeerd de blokkering zichstandig te verhelpen. Kan de blokkering na 3 veranderingen van de draairichting Niet worden verholpen, dan schakelt de ingebouwde overbelastingsbeveiliging van de elektromotor zichstandig in.

Na een afkoelperiode van ca. 10 minuten kan de tuinhakselaar opnieuw in bedrijf worden genomen.

Bij vaak activeren van de overbelastingsbeveiliging hunnen volgende oorzaken aan de basis liggen:

-Niet-aangepaste aansluitkabel ( 10.1)
-Overbelasting van het net
- Het apparataat is door een te grote hoeveelheid hakselgoed overbelast

8.7 Wonneer de messenwals blokkeert

Te hoge belasting van de elektromotor, te veel hakselgoed, vreeinde voorwerpen of te ditke takken leiden na enige tijd tot automatisch veranderen van de draairichting van de messenwals en daarna tot stilstand van de messenwals.

De messenwals verandert automatisch van draairichting bij te hoge belasting.
Schakel het apparaat bij stilstand van de messenwals meteen UIT.
- Het apparaat lately afkoelen en opniew inschaken zoals beschreiben. ( 10.9)

9. Veiligheidsvoorzieningen

9.1 Startblokkering elektromotor

Het apparaat kan alleen met de schakelaar in werkung worden gesteld en Niet door de aansluitkabel in het stopcontact te steken.

9.2 Opvangbox

De tuinhakselaar kan alleen met een gemonteerde en vergrendelde opvangbox worden ingeschakeld.

De geplaatste opvangbox voorkomt tijdens het bedrivij de toegang tot de draaiende messenwals.

10. Apparaat in gebruik nemen

10.1 Tuinhakselaar elektrisch aansluten

Kans op letsel! Neem alle verilgheidsvoorschriften van het hoofdstuk "Waarschuwing - gevaar voor elektrische schokken" ( 4.2) in acht.

Voedingsspanning en bedrijfspanning moeten overeenkomen (zie typeplaatje).

De voedingskabel要去 voldoende beschermd zich. ( 16.)

Als aansluitkabel月至人 alleen leidingeng begruikt worden die nicht lichter zich dan rubberslangen H07 RN-F DIN/VDE 0282.

De aansluitingen要去en spatwaterdicht bijn. Niet-aangepaste verlngkabels leiden tot vermogensverliezen en{kunnen schade aan de elektromotor verroorzaken.

Dekleinstedoesnede van de voedingskabelmoet 3× 1 5^2 zijn bij een lengte tot 25m of 3× 2,5mm^2 bij een lengte tot 50m zich.

De koppelingen van de aansluitkabel moeten van rubber zijn, of met rubber overtrokken, en aan de norm DIN/VDE 0620 voldoen.

Dit apparaat is geschikt om op een elektriciteitsnet met een systeemimpedantie Z_max bij het overgangspunt (huisaansluiting) van maximaal 0,49 ohm (bij 50Hz ) te worden aangesloten.

De gebruiker要去 voor zorgen dat het apparaat alleen op een elektriciteitsnet wordt aangesloten dat aan deze eisen voldoet. Indien nodig kan de systeemimpedantie bij het lokale energiebedrijf worden opgevgraagd.

Voor meer informatie over de netaansluiting=kunt u terecht bij de installmentur.

10.2 Netstroom inschakelen

• Koppeling van de voedingskabel in de stekker (1) steken.

• Voedingskabel aan de trekontlasting hangen. (⇒ 10.4)

10.3 Voedingskabel loskoppelen

• Trekontlasting losmaken. (⇒ 10.4)

Ter voorkoming van schade aan de voedingskabel mag de voedingskabeluitsluitend worden losgekoppeld door aan de koppeling te trekken. Nooit aan de kabel zichtrekken.

10.4 Trekontlasting

Tijdens het werkken voorkomt de trekontlasting het onbedoeld lostrekken van de aansluitkabel en daardoor möglichke schade aan de voedingsaansluiting op het apparatus.

Hiertoe moet de aansluitkabel door detrekontlasting worden geleid.

Netstroom inschaken. ( 10.2)
- Met de aansluitkabel (1) een lus vormen en door de opening (2) leiden.
Leg de lus over de haak (3)—heen en trek.Deze aan.

10.5 Opvangbox plaatsen

Opvangbox (1) tot aan de aanslag in de beiden geleidingen (2) schuiven.
Schuifblokkering (3) tot aan de aanslag\ haar rechts draaien en de opvangbox\ borgen.

De tuinhakselaar kan alleen met een vergrendelde opvangbox worden ingeschakeld.

10.6 Opvangbox verwijderen

Schakel het apparaatuit. ( 10.8)
- Blokkeerschakelaar (1) tot aan de aanslag maar links draaien.
Opvangbox (2) uittrekken.

De tuinhakselaar mag zonder de opvangbox Niet in gebruik genomen worden.

10.7 Tuinhakselaar inschakelen

GHE 140 L:

• Klap het apparaatuit en vergrendel het. ( 10.12)

• Plaats de opvangbox. (⇒ 10.5)
  Sluit het apparaat elektrisch aan. ( 10,2)

De aan/uit-schakelaar (1) met geintegreerde schuifblokkering (2) voorkomt het direct omschakelen van de ene draairichting maar de andere.

Alvorens de draairichting te veranderen要去 het apparaat worden uitgeschakeld en moet u wachten tot de messenwals stilstaat.

Invoerpositie

De messenwals trekt het hakseIgeloodn arnen en snijdt het.

• Draai de aan/uit-schakelaar (1) in de stand 0.
  Schuif de schuifblokkering (2) maar boven.
• Draai voor het starten van de elektromotor de aan/uit-schakelaar (1)一起去 de veerdruk in tot aan de aanslag aan rechts in de stand START. De elektromotor slaat aan.
  Laat de draaischakelaar los. Deze sprintgt vanzelf terug in de stand I. De elektromotor draait verdter.

Terugloopstand

De messenwals loopt ache teruit en geegt het hakselgoed weeer vrij.

• Draai de aan/uit-schakelaar (1) in de stand 0.
  Schuif de schuifblokkering (2) maar beneden.
• Draai de aan/uit-schakelaar (1) gegen de veerdruk in tot aan de aanslag maar links in de stand I. De elektromotor draait.

De draaischakelaar moet in deze stand worden gezhouden, odomat deze anders zichstandig terugspringt maar de middenpositie (stand 0).

10.8 Tuinhakselaar uitschakelen

Aan/uit-knop (1) in de positie 0 zetten.

De elektromotor van de tuinhakselaar wordtuitgeschakeld en automatisch afgeremd.

10.9 Heropstarten na het blokkeren

Kans op letsel door uitkomend hakselgoed. Houd handen en hoofd weg bij de vulopening. Kijk er nicht in.

De tuinhakselaar heeft een automatische terugloop. Bij een blokkering van de messenwals schakelt het apparaat automatisch de terugloop in, om de blokkering te verhopen.

Het hakselgoed worden waar vrijgegeven.

Vul na het verhelpen van de blokkering de tuinhakselaar pas weeer wanner het volledige toerental van de elektromotor is bereikt.

10.10 Hakselen

• Verplaats de tuinhakselaar maar een stabiele en stevige ondergrond.
• Trek stevige handschoenen aan, zeteen veiligheidsbril engehoorbescherming op.
• Sluit de voedingkabel aan op detuinhakselaar. ( 10.2)
• Tuinhakselaar inschakelen. ( 10.7)
• Wachten tot de tuinhakselaar het maximum toerental (stationair toerental) bereikt hierst.
• Tuinhakselaar op de juiste manier met hakselgoed vullen. (⇒ 8.4)
• Tuinhakselaar uitschakelen. ( 10.8)

10.11 Apparaat GHE 140 L inklappen

Koppel het apparatusat los. ( 10.3)
- Houd het apparaat met een hand vast aan de handgreep (1).
Trek de blokkerhendel (2) tot aan de aanslag in de richting van de pijl en houd deze waar. Het bovenstuk van het apparaat is ontgrendeld.
Leid het bovenstuk van het apparaat (3) langzaam tot aan de aanslag maar beneden en houd het�.
- Laat de blokkeerhendel (2) los en zorg ervoor, dat het bovenstuk van het apparaat stevig vergrendeld is.

10.12 Apparaat GHE 140 Luitklappen

Houd het apparaat met een hand aan de handgreep (1)aar beneden.
Trek de blokkerhendel (2) tot aan de aanslag in de richting van de pijl en houd deze waar. Het bovenstuk van het apparatus is ontgrendeld.
Trek het boenstuk van het apparaat (3) langzaam tot aan de aanslag maar boven en houd het�.
- Laat de blokkerhendel (2) los en zorg ervoor, dat het bovenstuk van het apparaat stevig vergrendeld is.

11. Onderhoud

Kans op letsel!

Voordat u aan onderhouds- of reinigingswerkzaamheden aan het apparaat begint, dient u het hoofdstuk "Voor uweiligkeit" ( 4.) , in het bijzonder de paragraaf "Onderhoud en reparations ( 4.7) , zorgvuldig te lezen en alleeiligheidsinstructies op te volgen.

Trek voorafgaand aan onderhoudswerkzaamheden de stekker eruit.

11.1 Versterkingsplaat bijstellen

Het toestel moet vrij়n van hakselgoed.

Stap 1

Apparaat inschakelen (aan/uit-schakelaar in positie "Invoer" zetten). ( 10.7)

Stap 2

• Afstelbout (1) bij lopend apparaat met de inbussleutel (2) langzaam met de wijzers van de klok meedraaien. Hierdoor worden binnenin het apparaat de versterkingsplaat gegen de messenwals gedrukt. De versterkingsplaat is juices geregeld als enkele aluminium spaanders door de uitworp vallen.

De versterkingsplaat is opnieuw bijgesteld en het toestel is gebruiksklaar.

11.2 Apparaat reinigen

Onderhoudsinterval: na elk gebruik

Reinig het apparaat na elk gebruik grondig. Door uw apparaat voorzichtig te behandelen, beschermt u het gegen beschadigingen en verlangt u de levensduur.

Het apparatus mag alleen in de afgebeelde positie worden gereinigd.

Richt waterstralen nooit op

ondederelen van de elektromotor of verbrandingsmotor, pakkingen, lagers e

elektrische onderdelen zoals schakelaars.
Dit kan leiden tot dure reparations.

Als u vuil en aangekoekte resten Niet met een borstel, vochtige doek of houten stok

kunt verwijderen, raadt STIHL aan een speciaal reinigingsmiddel te gebruiken (zoals STIHL speciale reiniger).

Gebruik geen agressieve reinigingsmiddelen.

Maak de messenschijven regelmatig schoon.

Elektromotoren zijn gegen spatwater beschermd.

Smeer hakgereedschappen incl. hakselaarkamer met standardc corrosiewerende middelen in (bivr. raapolie).

11.3 Service-intervallen

Wij raden aan om uw tuinhakselaar
jaarlijks door een vakhandelaar te lately onderhonden.

STIHL beveelt hiervoorde STIHLVakhandelaar aan.

11.4 Elektromotor en wielen

De elektromotor is onderhoudsvrij.

De lagers van de wielen zijn onderhoudsvrij.

11.5 Opslag en winterpauze

Apparaat in een droge, afgesloten en stofvrije ruimte opslaan. Bewaar het apparaat algijd buiten het bereik van kinderen.

Het apparaat mag alleen in goede staat worden opgeslagen.

Zorg ervoor dat alle moeren, bouteen en schroeven vast+zijn aangedraaid, vermieuw onleesbaar geworden

waarschuwingsaanwijzingen op het apparaat, controller de gehele machine op slijtage of beschadigingen. Vervang versleten of beschadigde onderdelen.

Eventuale storingen aan het apparaat moeten in de regel voor het opbergen worden verholpen.

Neem bij een langere stilstand van het apparaat (winterpauze) de volgende punten inRCT:

Maak alle onderdelen aan de buitenkant van het apparaat zorgvuldig schoon.
- Smeer alle bewegende delen goed in met olie of vet.

12. Transport

Kans op letsel!

Lees voor het transport het hoofdstuk "Voor uw veiligheid", in het bijzonder het hoofdstuk "Transport van het apparaat" zorgvuldig door en volg de instructies op. ( 4.4)

12.1 Tuinhakselaar trekken of schuiven

• Tuinhakselaar aan de handgreep (1) vasthouden en maarchterkippen.
• De tuinhakselaar kan langzaam (stapvoets) getrokken of verschoven worden.

12.2 Tuinhakselaar optillen of dragen

Voor het optillen of dragen van het apparaat zijn minstens 2 Personen nodig.

Draag aangepaste beschermende kledij, waar bij de onderarmen en het bovenlichaam volledig bedekt zich.

• Plaats en borg de opvangbox. ( 10.5)

• 1e persoon: pak de tuinhakselaar bij de handgreep (1) vast.

• 2e persoon: pak de tuinhakselaar bij de wielvoet (2) links en rechts voor de beiden standaarden vast.
• Til de tuinhakselaar gelijktijdig op.

GHE 140 L:

De tuinhakselaar kan ook in de ingeklapte toestand worden gedragen.

• 1e persoon: pak de tuinhakselaar aan de handgreep (3) van de opvangbox vast.
• 2e persoon: pak de tuinhakselaar bij de buisvoet links en rechts voor de beiden standaarden (4) vast.
• Til de tuinhakselaar gegliktijdig op.

12.3 Tuinhakselaar op een laadoppervlak transporteren

• Zeker het apparaat met geschikte bevestigingsmiddelen, zodat het Niet verschuift. Maak de touwen resp. gordels aan de wielvoet (1) of vultrechtier (2) vast.

13. Slijtage minimisieren en schade voorkomen

Belangrijke aanwijzingen voor het onderhoud van de productgroep

Elektrische tuinhakselaar (STIHGL GHE)

De firma STIHL aanvaardt in geen geval aansprakelijkheid voor materièle schade en personlijk letsel die het gevolg zich van het Niet in ache nemen van de instructies in de gebruiksaanwijzing, met name betreffende veiligheid, bediening en onderhoud, of die optreden door gebruik van Niet togetestane aanbouw- of verwangingsonderdelen.

Neem de volgende belangrijke aanwijzingen in acht om schade of overmatige slijtage aan uw STIHL apparatus te vermijden:

1. Slijtageonderdelen

Sommige onderdelen van het STIHL apparaat zich ook bij gebruik volgens de voorschriften aan normale slijtage onderhevig en要去en afhankelijk van de gebruikswijze en gebruiksduurijdig worden verrangen.

Hieroe behoren onder meer:

• Versterkingsplaat
• Messenwals
  -Koolborstels

2. Inachtneming van de voorschriften in\ deze gebruiksaanwijzing

Het STIHL apparaat要去 zo zorgvuldig maybeijk worden gebruikt, onderhoden en opgeslagen, zoals omschreven in deze gebruiksaanwijzing. Voor alle beschadigingen die door het Niet in acht nemen van veriligeids-, bedienings- en

onderhoudsaanwijzingen worden peroorzaakt, is de gebruiker zich verantwoordelijk.

Dit geldt met name voor:

• te dunne voedingskabel (diameter),
• foutieve aansluiting (spanning),
• Niet door STIHL goedgekeurde wijzigingen aan het product,
• het gebruik van gereedschappen of accessoires die Niet voor het apparaat zichn goedgekeurd, Niet geschikt zichn of van een minder goede kwaliteit zichn,
• Niet reglementair gebruik van het product,
• gebruik van het product bij sport- of wedstrijdevenementen,
• gevolgschade door een product met defecte onderdelen verder te gebruiken.

3. Onderhoudswerkzamheden

Alle in het hoofdstuk "Onderhoud" vermelde werkzaamheden要去 regelmatig worden uitgevoerd.

Voor zover deze
onderhoudswerkzaamheden Niet door de
gebruikerzfelnkunnen worden uitgevoerd,
moeten deze aan een vakhandelaar
worden overgelaten.

STIHL raadt aan onderhoudswerkzaamheden en reparationsuitsluitend bij de STIHL vakhandelaar te latent uityoeren.

STIHL vakhandelaren volgen regelmatig cursussen en krijgen voortdurend technische informatatie ter beschikking gesteld.

Als deze werkzaamheden nicht worden uitgevoerd, kan er schade ontstaan waar voor de gebruiker verantwoordelijk is.

Hiertoe behoren onder andere:

• beschadigingen aan de elektromotor door onvoldoende reiniging van de koelluchttoevoer (ventilatiesleuven, koelvinnen, ventilator),
  -corrosie-en andere gevolgschade door ondeskundige opslag,
• beschadigingen aan het apparaat door het gebruik van kwalitatief minderwaardige reserveonderdelen,
• beschadigingen door nichtijdig of oneskundig uitgevoerd onderhoud resp. beschadigingen door onderhouds-of reparatiewerkzaamheden die nicht in werkplaatsen van vakhandelaars zijn uitgevoerd.

Hakselmaterialiaal hoort Niet in de vuilnisbak, maar要去en worden gecomposteerd.

De verpakkingen, het apparaat en de accessoires zich met recycleraar materiaal gefabriceerd en要去en overeenkomstig worden verwerkt.

Door materiaalresten afzonderlijk en milieubewust te verwerken, ondersteunt u de recyclage van waardevolle stoffen.

Daarom要去 het apparaat na afloop van de gebruikelijkke levensduur als bijzonder afval worden verwerkt.

15. EU-conformiteitsverklaring 16. T

15.1 Tuinhakselaar STIHL GHE 135.0 L, GHE 140.0 L

STIHL Tirol GmbH

verklaart op eigengverantwoordelijkheid dat

• Type: elektrische tuinhakselaar
  -Merk:STIHL
• Type: GHE 135.0 L, GHE 140.0 L
• Productiecode: 6013

vloodet aan de betreffende bepalingen van de richtlijnen 2006/42/EC, 2000/14/EC, 2014/30/EU und 2011/65/EU en overeenkomstig de op de productiedatum geldende versies van de volgende normen is ontwikkeld en geprodueerd: EN 50434, EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2 en EN 61000-3-3 (voor zover van toepassing).

Naam en adres van de bevoegde instantie:

Voor het bepalen van het gemeten en gewaarborgde geluidsniveau is gehandeld volgens richtlijn 2000/14/EC, bijlage VIII.

GHE 135.0 L

Gemeten geluidsniveau: 92.0 dB(A)
- Gegarandeerd geluidsniveau: 94 dB(A)

GHE 140.0 L

• Gemen geluidsniveau: 91.0 dB(A)
• Gegerandeerd geluidsniveau: 93 dB(A)

De technische documentatie is bewaard bij de registratie van het product van STIHL Tirol GmbH.

Het bouwjaar en het machinenummer staan op de tuinhakselaar vermeld.

Langkampfen, 02.01.2021

STIHL Tirol GmbH

namens

Matthias Fleischer, Hoofd Onderzoek en Ontwikkeling

namens

Sven Zimmermann, Hoofd Kwaliteit

GHE 135.0 L, GHE 140.0 L:

Conform richtlijn 2000/14/EC:

Gegarandeerd

geluidsniveauu LwAd 94 dB(A)

Conform richtlijn 2006/42/EC:

Geluidsdrukniveaua

opwerkplek L_pA 87 dB(A)

Onzekerheid K_pA 3 dB(A)

Vermogen 2300 W

Nominate stroom

Nominaltoerental

elevtromotor

21000 omw./min.

Conform richtlijn 2000/14/EC:

Gegarandeerd

geluidsniveauu LwAd 93 dB(A)

Conform richtlijn 2006/42/EC:

GHE 140.0 L:

Geluidsdrukniveau

opwerkplek LpA 85dB(A)

Onzekerheid K_pA 3 dB(A)

Vermogen 2500 W

Nominale stroom 12.0 A

Nominaltoerental

elevtromotor 21000 omw./min.

REACH duidt op een EG-verordening inzake het registeren, analyseren en toestaan van chemicalien.

Voor informatatie over het voldoen aan de REACH-verordening (EG) nr. 1907/2006 gaat u waar www.stihl.com/reach

17. Defectosporing

Neem eventueel contact op met een vakhandelaar. STIHL beveelt de STIHL vakhandelaar aan.

Storing:

Elektromotor slaat Niet aan

Mogelijk oorzaak:

• Opvangbox nicht geplaatst en vergrendeld
• Beveiliging van de elektromotor geactiveerd
• Geen spanning
  -Aansluitkabel/stekker of stekkerkoppeling of schakelaar defect

Oplossing:

-Opvangboxplaatsen en vergrendelen ( 10.5)
- Apparaat laten afkoelen (⇒ 8.6)
-Nettleiding en vergrendeling controleren
X ( 10.1)
-Kabel, stekker, koppeling of schakelaar controlleren of verrangen (elevtrovakman) 喜 10.2

Storing:

Hakselgoed worden nicht aangezogen

Mogelijk oorzaak:

• Messenwals is geblokkeerd

Oplossing:

• Blokkering wegnemen (⇒ 10.9)

Storing:

Hakselgoed wordt Niet doorgesneden

Mogelijk oorzaak:

• Versterkingsplaat aan de messenwals is Niet juist geregeld

• Messenwals versleten of beschadigd

Oplossing:

-Versterkingssplaat bijstellen ( 11.1)
- Messenwals en versterkingsplaat verzangen

Storing:

• Messenwals is geblokkeerd

Oplossing:

• Blokkering wegnemen ( 10.9)

Storing:

Abnormale geluiden, rammelen van het apparatus

Mogelijkoorzaak:

• Losgemaakte schroeven
• Messenwals versleten of beschadigd

Oplossing:

• Controlleren of de schroeven vastzitten;
  losse schroeven vastdraaien
• Messenwals en versterkingsplaat verzangen

Storing:

Hakselgoed worden Niet uitgeworpen

Mogelijkoorzaak:

-Uitworp afgesloten door ingeklemde rubberen afdekking

Oplossing:

Rubberen afdekking correct monteren ( 7.2)

18. Onderhoudsschema

18.1 Leveringsbevestiging

Model:

Serienummer:

Datum:

Volgende onderhoudsbeurt

Datum:

18.2 Servicebevestigting

Geef deze gebruiksaanwijzing bij onderhoudswerkzaamheden aan uw STIHL vakhandelaar.

Hij geeft in de voorgedrakte velden aan welke servicewerkzaamheden er zich uitgevoerd.

Service uitgevoerd op

Datum volgende servicebeurt

Gentile clientele,

Dato for naeste serviceeftersyn

Drodzy Klienci!
