| Produkttype | Elektrisk hagekvern |
| Merke | STIHL |
| Modell | GHE 135 L |
| Mål (L/B/H) | 64 x 49 x 96 cm |
| Vekt | 23 kg |
| Motoreffekt | 2300 W |
| Nominell spenning | 230 V / 50 Hz |
| Nominell strøm | 11,5 A |
| Sikringsbeskyttelse | 16 A |
| Beskyttelsesklasse | II |
| Beskyttelsesgrad | IP X4 (beskyttet mot sprut) |
| Nominelt turtall på kvernskiven | 40 o/min |
| Nominelt turtall på elmotoren | 21 000 o/min |
| Maksimal kvistdiameter | 35 mm |
| Garantert lydeffektnivå | 94 dB(A) |
| Oppsamlingsbeholder | Ja, med sikkerhetslås |
| Sikkerhetsanordning | Startspærre, automatisk stopp ved overbelastning |
| Reverseringsfunksjon | Ja, via dreiebryter med "Utstøt"-posisjon |
| Strømforsyningssystem | Skjøteledning med ufrivillig frakoblingssikring |
| Vedlikehold | Justering av motplate, rengjøring etter bruk |
| Slitedeler | Motplate, kvernskive, kullbørster |
| Garanti | I henhold til lovgivning, varighet ikke oppgitt |
Ofte stilte spørsmål - GHE 135 L STIHL
Brukerspørsmål om GHE 135 L STIHL
0 spørsmål om dette apparatet. Svar på dem du kjenner, eller still ditt eget.
Still et nytt spørsmål om dette apparatet
Last ned instruksjonene for din Høvel i PDF-format gratis! Finn veiledningen din GHE 135 L - STIHL og ta den elektroniske enheten tilbake i hendene. På denne siden er alle dokumenter som er nødvendige for bruken av enheten din publisert. GHE 135 L av merket STIHL.
BRUKSANVISNING GHE 135 L STIHL
vi er glade for at du har valgt STIHL. Vi utvikler og produserer vare Produkter i topp kvalitet i samsvar med behovene til vare kunder. Dermen skapesprodukter med høy pålitetighet selv ved ekstrem belastning.
STIHL stå også for topp kvalitet ved servicen. Vår faghandel sikrer kompetent rädföring og opplær, som omfattende tekniisk omsorg.

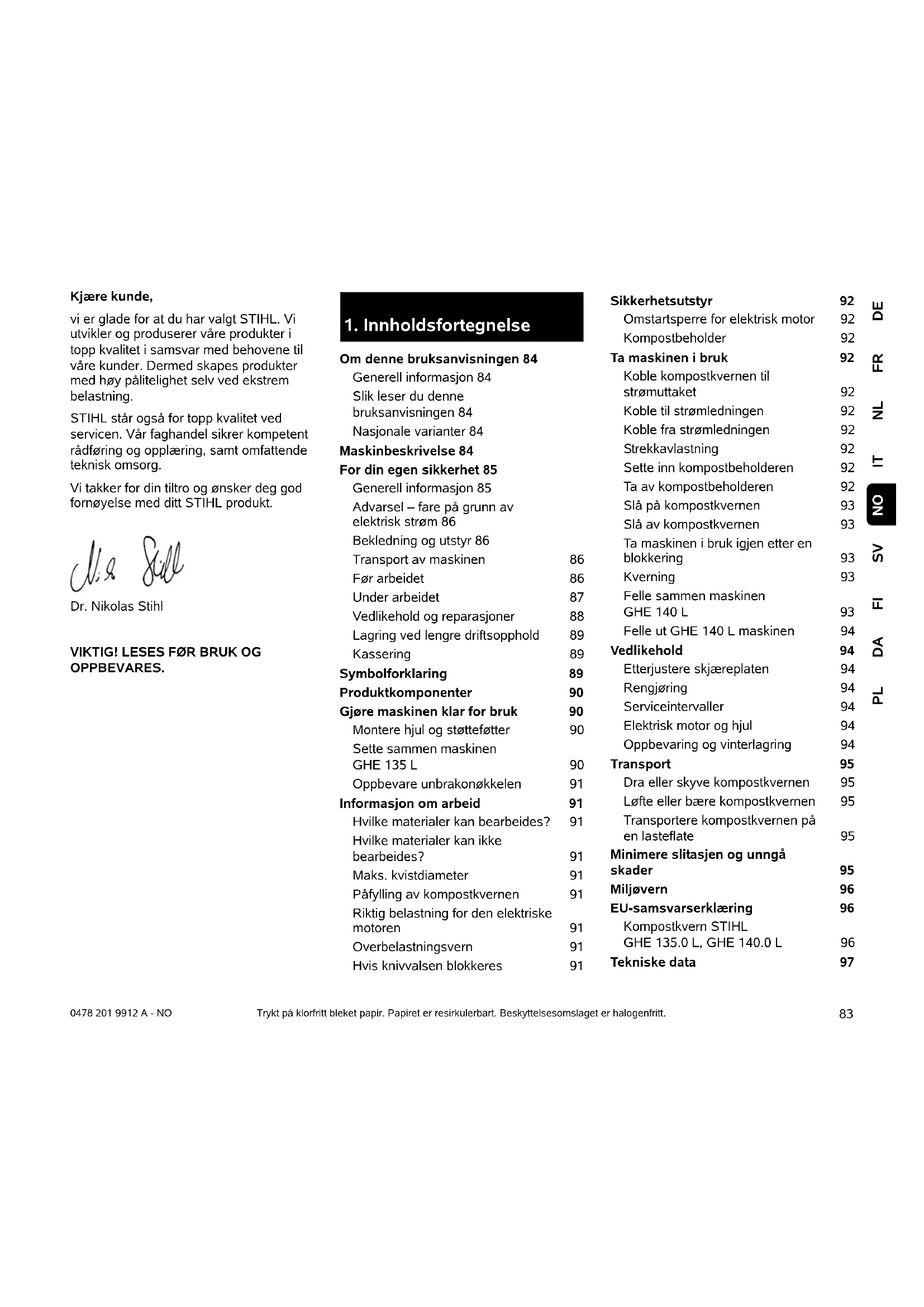

1. Innholdsfortegnelse
Omdennebruksanvisingen84
Generell informasjon 84
Slik leser du donne
bruksanvisingen 84
Nasjonale varianter 84
Maskinbeskrivelse 84
For din egen sikkerhet 85
Generell informasjon 85
Advarsel -farepagrunnavelektriskstrøm86
Bekledning og utstyr 86
Transport av maskinen 86
Forarbeidet 86
Underarbeitet 87
Vedlikehold og reparasjoner 88
Lagring ved lengre driftsopphold 89
Kassering 89
Symbolforklaring 89
Informasjon om arbeid 91
Hvilke materialer kan bearides? 91
Hvilke materialer kan/DD
bearbeides? 91
Maks. kvistdiameter 91
Pafylling av kompostkvernen 91
Riktig belastning for den elektriske motoren 91
Overbelastningsvern 91
Hvis knivvalsen blokkeres 91
Sikkerhetsutstyr 92
Omstartspere for elektrisk motor 92
Kompostbeholder 92
Ta maskinen i bruk 92
Ta av kompostbeholderen 92
Slapa kompostkvernen 93
Ta maskinen i bruk igjen etter en blokkering 93
Kverming 93
Felle sammen maskinen
GHE 140 L 93
FelleutGHE140LMaskinen 94
Vedlikehold 94
Etterjustere skjaereplaten 94
Rengjoring 94
Serviceintervaller 94
Elektrisk motor og hjul 94
Oppbevaring og vinterlagring 94
Transport 95
Dra aller skyve kompostkvernen 95
Lofte ellberbaerekompostkvernen 95
Transportere kompostkvernen pa enlasteflate 95
Minimere slitasjen og unngåskader 95
Miljøvern 96
EU-samsvarserklaering 96
Kompostkvern STIHL GHE 135.0 L, GHE 140.0 L 96
Tekniske data 97
REACH 97
Feilsøking 98
Serviceplan 98
Bekreftelse av overleveringen 98
Servicebekreftelse 98
2. Omijke bruksanvisningen
2.1 Generell informasjon
Denne bruksanvisingen er en original bruksanvising fra produsenten i henhold til EU-direktiv 2006/42/EC.
STIHL arbeider kontinuerlig med Å videreutvikle produktutvalget, og vi mA av den grunn forbeholde oss retten til forandringer i Produktenes form, teknikk og utstyr.
Det kan derfor ikke fremmes krav på grunnlag av informasjon og bildern denne brosjyren.
I denote braksanvisingen er det kanskje beskrevet modeller som ikke er tilgengelig i alle land.
Denne bruksanvisingen er opphavsrettlig beskyttet. Alle rettigheter er forbeholdt, spesielt retten til mangfoldiggjaring, oversettelse og bearbeiding i elektroniske systemer.
Bilder og tekst beskriver bestemte fremgangsmater.
Alle symbolene som finnes pa maskinen, er forklart i donne bruksanvisingen.
Synsretning:
Synsretting ved bruk av venstre og hoyre i braksanvisingen: Brukeren stared bak maskinen (arbeidsstilling).
Kapittelhenvisning:
Merking av tekstavsnittene:
De beskrevne instruksene kan vare utformet som i eksemplene nedenfor.
Fremgangsmater som krever handling fra brukerens side:
- Løsne skruen (1) med en skrutrekker, og aktiver hendelen (2) ...
Generelle opplistinger:
- Bruk av produit i forbindelse med sportsarrangementer aller andre konkurranser
Tekst med ekstra betydning:
Tekstavsnitt med ekstra betydning er merket med et av symbolene som beskrives nedenfor, sik at disse fremheves spelsielt i bruksanvisingen.
Fare!
Fare for uhell og alvorlig personskade. En bestemt fremgangsmate er ndvendig aller ma unngas.
Advarsel!
Fare for personskade. En bestem fremgangsmate hinder mulige ellersannsynlige personskader.
Forsiktig!
Informasjon om hva som er god og riktig mæte á bruke maskinen pa
Tekst med bildereferanse:
Illustrasjonene som forklarer bruken av maskinen, finnes welt foran i braupsanvisningen.
Kamerasymbolet knyttber Bilder pa illustrasjonssidene sammen med tilhorende tekst iBruksanvisingen.
2.3 Nasjonale varianter
STIHL leverer maskiner med forskjellige stoppsler og brytere avhengig av landet de selges i.
Illustrasjonene viser maskiner med eurostopsler. Maskiner med andre stopselstyper kobles til pa samme mate.
3. Maskinbeskrivelse
1 Handtak
2 Justeringssskrue skjaereplate
3 Holder unbrakonokkel
4 Merkeplate med maskinnummer
5 Sperrebryter kompostbehinder
6 Hjul
7 Kompostbeholder
8 Hjulfot
9 Stotteftefot
10 Sammenfellingsfrigjoring (GHE 140 L)
11 Nettilkobling
12 Pá/av-bryter (dreieretning)
13 Päfyllingsåpning
4. For din egen sikkerhet
4.1 Generell informasjon
sted for senere bruk.
Disse forholdsreglene er svært viktige for din sikkerhet. Oversikten er imidertid ikke utfyllende. Bruk alltid sunn fornuft og opptre ansvarlig nár du bruker maskinen. Husk at det er brukeren som er ansvarlig hvis det oppstar ulykker som involverer andere personer eller andres eiendom.
Som bruker er det viktig at du gjør deg kjent med betjeningselementene på ogbruken av maskinen.
Maskinen skal kun brukes av personer som har lest bruksanvisningen og er fortrolige med hvordan maskinen betjenes. Sorg for a fkyndig og praktisk opplering for du tar i bruk maskinen for forste gang. La forhandleren aller en
annen fagkyndig gi deg en innforing i hvordan maskinen handteres pa en trygg mate.
Opplaeringen skal saerlig ha fokus pa sikkerhet og viktigheten av a vare forsiktig og konsentrett under arbeid med maskinen.
Sylvom du betjener maskinen forskriftsmessig, vil det alltid vaere noe risiko forbundet med bruken.
Livsfare på grunn av kvelning!
Lek med emballasjen medfroer kvelningsfare for barn. Sorg for at barn/DDke leker med emballasjen.
Maskinen, inkludert alt tilleggsutstyr, ma bare lanes aller gis bort til personer som har grunnleggende kunnskap om denne modellen og bruken av den. Bruksanvisningen er en del av maskinen og skal alltid ffolge med.
Forsikre deg om atBrukeren er fysisk, sensorisk og psykisk i stand til a betjene og arbeide med maskinen. Brukered nedsatt fysisk, sensorisk eller psykisk funksjonsevne skal kun bruke gressklipperen under tilsyn eller etter anvisning fra en ansvarlig person.
Forsikre deg om at brukeren er myndig aller fär ykesopplæring under tilsyn iht. nasjonale bestemmelse.
Maskinen skal bare brukes av personer som er opplagte og i god fysisk og psyisk form. Hvis du har helsemessige plager, ma du sporre legen om arbeid med maskinen er tilradelig. Maskinen skal ikke brukes etter inntak av alcohohol, narkotiske stoffer erler medikamenter som forer til nedsatt reaksjonsevne.
Maskinen er utviklet for privat bruk.
Obs - fare for ulykker!
STIHL kompostkverner egner seg til finkutting av kvister og planterester. Annen bruk er/DDke tillatt og kan vare farlig ellere til skader pa maskinen.
Kompostkavernen skal ikke brukes (ufullstendig lista):
- til andre materialer (f.eks. glass og metall)
- til annet arbeid enn det som er beskrevet i donne bruksanvisingen
- til bearbeiding av næringsmidler (f.eks. mesking eller knusing av is)
Av sikkerhetsmessige arsaker erenhver endring pa maskinen, med unntak av montering av tilbehør som er godkjent av STIHL, forbidt, og vil fere til at garantien opphører. Kontakt din STIHL forhandler for informasjon om tillatt tilbehør.
Det er strengt forbudt manipulere maskinen for a oke effekten aller endre turtallet til forbrenningsmotoren aller den elektriske motoren.
Maskinen skal不解 brakes til a transportere gjenstander, dyr ell personer (saelig barn).
Ekstra forsiktiget kreves ved bruk pa offentlige anlegg, i parker, pa sportsanlegg, gater og i land- og skogbruik.
4.2 Advarsel -fare pà grunn av elektrisk strøm
Obs! Fare for elektrisk stot!
Strømledning, støpsel, av/pa-bryter og tikkoblingsledning.
Skadede kabler,
koblinger og støpsler eller
tikoblingsledninger som ikke er i
overensstemmelse med
forskriftene, på alike brukes. Dette
forå unngå fare for elektrisk støt.
Maskinen skal først tas i bruk etter at strømledningen er rullet ut.
Ved bruk av en kabeltrommel skal denen alltid rules helt ut for bruk.
Bruk aldri en skadet skjeteledning. Skift ut defekte ledninger med nye, og forsok aldri à reparere en skjeteledning.
Hvis strømledningen eller skjøteledningen skades under drift, skal den umiddelbart kobles fra strømforsyningen. Ta aldri i en skadet strømledning eller skjøteledning.
Maskinen违法犯罪.
Vedlikeholds- og reparasjonsarbeid pa stramledningen skal bare utfores av spesialutdannede fagpersoner.
Fare for elektrisk stø!
Kutteenhetene (knivene) skal不解 berores for maskinen er koblet fra strømnettet.
Tilkoblingsledningene som brukes, skal alltid vaere tilstrekkelig sikret.
Arbeid/DDne nardetregnerell ervatt ute.
Bruk bare fuktighetsolerte skjoteledninger for
utendorsbruk som er egnet for bruk med maskinen ( 10.1)
Ta stopselet ut av stikkontakten uten a dra i tilkoblingsledningen.
Ikke la maskinen sta ute i regn uten at den er dekket til.
Hvis maskinen kobles til et strømaggregat, er det viktig á vare oppmerksom pà at den kan skades av strømsvingninger.
4.3 Bekledning og utstyr
Bruk alltid solide sko med säl er med god gripeeve nve under arbeidet. Gä aldri barbent ell er aler nár du arbeider.
Bruk alltid beskyttelsesbriller og horselsvern under arbeidet. Ta icke av disse for arbeidet er avsluttet.
Nár du arbeider med maskinen, er det viktig at du bruker egnede og tettsittende klær, dvs. kjeledress (ikke arbeidsfrakk).
Ilke ha pa deg sjal, slips, smykker, klaer med lange stropper, band erll lignende under arbeitet.
Langt HAR mä bindes opp og holdes pa plass med for eksempel hodetørkle ullue under hele arbeidet.
4.4 Transport av maskinen
Bruk alltid hansker under arbeidet, sik at du unngar a skade deg pa skarpe kanter og varme deler.
Ikke transporter maskinen mens den elektriske motoren er i gang. Før transport slar du av den elektriske motoren, venter til den har stanset, og trekker ut stopselet.
Transporter maskinen bare nár den elektriske motoren er avkjølt.
Vær spesielt oppmerksom på vekten nr maskinen skal snus.
Bruk egnet lasteutstyr (lasterampe, lofteanordninger).
Sikre maskinen med tilstrekkelig dimensjonerte festemidler (stropper, tau, osv.) pa festepunktene som er beskrevet i braksanvisingen. ( 12.3)
Trekk eller skyv maskinen i skrittempo.
Følg regionale forskrifter ved transport av maskinen, spesielt med hensyn til lastsikring og transport av gjenstander pa lasteflater.
4.5 Før arbeidet
Sorg for at maskinen bare betjenes av personer som har lest bruksanvisningen.
Overhold de lokale forskrittene for nár på dognet hageredskaper med forbrenningsmotor eller elektrisk motor kan brukes.
Shift ut eventuelle slitte aller defekte deler fcr du bruker maskinen. Informasjon om farer og advarsler som er blitt uleselig pa maskinen, ma skiftes ut. Du farr nye klistremerker og alle andre resededer hos din STIHL forhandler.
Før bruk ma du kontrollere
- at maskinen er i driftssikker stand. Beskyttelsenandningene skal vare pa plass og i feilfri stand.
- at stöpselet kobles til en forskriftsmessig installer stikkontakt
- at isolasjonen til tilkoblings- og skjeteledningen, storpselet og koblingen er i feilfri stand
- at maskinen som helhet (hus, den elektriske motoren, beskyttelsesanordninger, festeelementer osv.) ikke er slitt eller skadet.
- at det ikke finnes kvernet materiale i maskinen, og at trakten er tom
- at alle skruer, muttere og andre festeelementer er pa plass og tilstrammet. Lse skruer og muttere ma festes med riktig tiltrekkingsmoment fbr suk.
For a redusere faren for person- og materialskader skal maskinen kun brukes utendors og seksen en vegg ellre andre ubevegelige gjenstander (umulig forBrukeren a komme seg unna,fare for Knusing av glassruter, riper pa biler osv.).
Maskinen skal sta stødig pa et plant og fast underlag.
Gjør deg kjent med hvordan av/pa-bryteren brukes, sik at du kan handle raskt og riktig i nødsituasjoner.
Maskinen skal kun brukes i forskirftsmessig montert stand. Maskinen skal ikke brukes,hvis den mangler deler (f.eks.hjul),siden sikkerhetsavstandene da ikke lenger er garantert, og maskinen i tillegg kan bliindre stabil.
Se over maskinen forh haver bruk for a kontrollere at den er i forskriftsmessig stand!
Forskriftsmessig betyr at maskinen er fertig montert, det vil si:
- Den komplette hjulfoten er montert.
-Begge hjulene og begge stottefottene er montert. - Alle sikkerhetsanordninger (innsatt kompostbeholder, STIHL klverbladapning osv.) er på plass og i orden.
Koblings- og sikkerhetsinnretningene som er montert på maskinen, skal ikke fjernes eller omgås.
4.6 Under arbeidet
Ikke bruk maskinen när dyr eller personer (spesielt barn) oppholder seg i fareområdet.
Fuktig og glatt underlag gjør at faren for ulykker øker.
Vær forsiktig under arbeidet sik at du ikke glir. Unngå om mulig Å bruke maskinen på faktig underlag.
Arbeid bare i daglys ellr med god kunstig belysning.
Arbeidsomradet ma vare rent og ryddig under hele arbeidet. Fjern steiner, kvister, ledninger og annet som det er lett a snuble i
Brukeren skal ikke stå høyere enn maskinen.
Starte:
För du starter maskinen, ma du sorge for at den stär stabilt og opprett. Maskinen skal aldri brukes nár den ligger.
Værsvaert forsiktig nár du starter maskinen, og følg anvisningene i kapitlet "Ta i bruk maskinen". (⇒ 10.)
Stå ikke foran utkastapningenningar forbrenningsmotoren eller den elektriske motoren slas pa. Kontroller at det ikke fins noe kvernet materiale i kompostkvernenningar den startes eller slas pa. Kvernet materiale kan slyngses ut og forårsake persorskader.
Unnga hyppige innkoblinger i Iopet av kort tid (ikke trykk pa av/pa-bryteren undvendig). Fare for overoppheting av den elektriske motoren!
Annet utstyr som er koblet til samme stromkrets, kan ved ugunstige nettforhold ødelegges pa grunn av spentningsvvingninger som forarsakes av donne maskinen ved oppstart.
Egnede tiltak ma iverksettes (for eksempel
tikobling til en annen strømkrets enn den til den aktuelle innretningen, koble maskinen til en strømkrets med lavere impedans).
Bruk:
Fare for personskader!
Hold aldri hender eller ffter under, over uller ved roterende deler.
Hold aldri ansiktet aller andere kroppsdeler over pafyllingsstrakten og utkastapningen nr maskinen er i gang. Hold alltid hode og kropp pa sikker avstand fra pafyllingsapningen.
Stikk aldri hender, andre
kroppsdeler erler deler av
klesplagg inn i pafyllingstrakten
eller utkastsjakten. Det er stor
fare for skader pa oyne, ansikt, fingre, hender osv.
Pass pà at du alltid stár stødig. Ikke strekk deg fremover.
Hvis maskinen velter under arbeidet,帽子 elektriske motoren straks slas av og stpselet trekkes ut.
Fare for personskader!
Kvernet materiale kan bli slynet tilbake under arbeidet. Bruk derfor beskyttelsessbriller og hold ansiktet unna pafyllingsapningen.
Tipp aldri maskinen mens forbrenningsmotoren aller den elektriske motoren er i gang.
Pass pà at det ikke setter seg fast kvernemateriaile i utkastsjakten. Fastkilt kvernemateriaile gir)dárligere kverneresultat og kan fère til tilbakeslag.
När kompostkvernen fylles med materiale, er det spesielt viktig at det/DDI kOMMER fremmedlegemer som for eksempel metallbiter, steiner, plast ell glass inn i
kvernekammeret. Dette kan forarsake skader og tilbakeslag fra pafyllingstrakten. Av samme arsak er det ogsa viktig a fjerne eventuelle tilstoppinger med en gang.
Det kan oppsta tilbakeslag under pafylling av kvistmaterialie pa kompostkvernen. Bruk hansker!
Vær oppmerksom pa at klippeverktoyet roterer i noen sekunder etter at motoren er slatt av.
Slá av den elektriske motoren og la maskinen stanse hvis detkommen fremmedlegemer inn i klippeverktøyet, eller hvis maskinen viberrer unnormalt uller lager uvanlige lyder. Ta ut støpselet og utfør ffolgende trinn:
- Se etter skader på maskinen og få utfør eventuelle ndvendige reparasjoner av en fagperson for du starter og bruker maskinen igjen.
- Kontakt en fagperson for a fä skiftet aller reparent skadede deler. Deler som skiftes ut, skal kun erstattes av tilsvarende deler.
Ta av og tøm den gjennomsiktige kompostbeholderen nár den er helt full, eller nár det kvernede materialet på grunn av pafyllingsnivæt ikke longer kan kastes ut.
Før kompostbeholderen tas av, slar du av maskinen og venter til knivvalsen er stanset.
4.7 Vedlikehold og reparasjoner
Sett maskinen på et plant og stabilt underlag, slá av den elektriske motoren og trekk ut
stopsetfrodu starter
vedlikeholdsarbeider (rengjring, reparasjon osv.), og for du kontrollerer om tikkoblingsledningen er snodd aller skadet.
La maskinen avkjoles i ca. 5 minutter fdr du utforer vedlikeholdsarbeider.
Hvis det ble fjernet deler aller beskyttelsessinnretninger i forbindelse med vedlikeholdsarbeidet, ma disse straks settes tilbake pa forskriftsmessig vis när arbeidet er utfør.
Rengjoring:
Hele maskinen ma rengjores grundig etter hver bruk. ( 11.2)
Maskinen skal aldri rengjores med hoytryksvasker aller under rennende vann (f.eks. med en hageslange). Ikke bruk sterke rengjøringsmidler. Disse kan skade plast- og metalldeler og dermed redusere sikkerheten til din STIHL maskin.
Vedlikeholdsarbeider:
Bare vedlikeholdsarbeider som er beskrevi dienne braksanvisingen, kan utfores av brukeren. Alle andre arbeider skal utfores av en forhandler. Kontakt alltid forhandleren hisis du mangler ndvendig informasjon ellhjelpemidler.
STIHL anbefaler at alt vedlikeholdsarbeid og alle reparasjoner utfores hos en STIHL forhandler.
I tilegg til jevnlige tilbud om opplæring, fár STIHL forhandlerne regelmessig tilsendt tekisk informasjon.
Bruk bare verktøy, tilbehør eller tilleggsutstyr som er godkjent for denne maskinen av STIHL, aller som korresponderer i teknik utførelse. I motsatt fall kan det oppsta uhell som medforer personskader eller skader pa maskinen. Kontakt forhandleren hvis du har spørsmål.
Originalt verktoy, tilbehør og originale reservedeler fra STIHL har eigenskapersom gør dem optimalt egnet for maskinen og kravene somBrukeren stiller.Originale STIHL reservedeler kjennes igjen pa STIHL reservedelsnummeret, STIHL logoen og eventuelt STIHL reservedelssymbolet. Pasmader kan ogsa symbolet sta alene.
Sorg for at advarsels- og merknadsklimestremerker alltid er rene og lesbare. Bestill nye originale klustremerker hos STIHL forhandleren his klustremerker skades ell blr borte. Hvis en component skiftes ut med en ny del, ma du passe pa at samme klustremerker settes pa den nye delen.
Sorg for at alle muttere, bolter og skruer sitter godt, sik at maskinen er i driftssikker stand.
Kontroller hele maskinen regelmessig med tanke pa slitasje og skader. Dette er spesielt viktig nar maskinen ikke skal brukes pa en stund (f.eks. nár den skal settes bort for vinteren). Skift ut slitte eller skadde deler, slick at maskinen alltid er i driftssikker stand.
4.8 Lagring ved lengre driftsopphold
La maskinen avkjoles i ca. 5 minutter f#r du parkerer den i et lukket rom.
Sorg for at maskinen er utilgengelig for uvedkommenende (f.eks. barn).
Rengjør maskinen grundig nár den ikke skal brukes på lengre tid (f.eks. nár den skal settes bort for vinteren).
Maskinen skal oppbevares pa et tert, frostsikkert og laskart sted.
4.9 Kassering
Slå alltid av den elektriske motoren og trekk ut strømledningen for du utforer arbeider pa klippeverktøyet, for vedlikeholds- og rengjoringsarbeider, for du kontrollerer om tilkoblingsledningen er snodd eller skadet, og for du forlater maskinen.
Bruk hørselsvern!
Bruk beskyttelsessbriller!
Bruk arbeidshansker!
Dreieretning for etterjustering av skjaereplaten.
Kompostbeholder last
Kompostbeholder frigjort
Gjør det samme på den andere sider.
Monter stotteftefter:
- Stikk skruen til stottefoten (F) nedenfra gjennom boringen på hjulfoten (B). Skyv skiven (G) på skruen, skru på hettemutteren (H) og stram med 4-6 Nm.
Gjør det samme på den andere sider.
7.2 SetteSAMSEN maskinen GHE 135 L
Ta av kompostbeholderen. ( 10.6)
- Sett maskinoverdelen (A) på hjulfoten (B), og sentrer den forsiktig. Pass på riktig posisjon til gummidekselet (1) - gummidekselet (1) skal ikke vare klemt mellom maskinoverdelen og det svarte dekselet på hjulfoten. Monter maskinoverdelen (A) på hjulfoten (B) ved à skru inn de fire skruene (D). Stram skruene (D) med 1-1,5 Nm.
- Sett inn kompostbeholderen. (⇒ 10.5)
7.3 Oppbevarunebrakonokkelen
- Skyv unbrakongkelen (O) inn i holderen (1) pa maskinen.
8. Informasjon om arbeid
8.1 Hvilke materialer kan bearbeides?
Tre- og hekkavfall, tuja, furukvister, forgrenede kvister, forgrenede kvister med Iov, gronne vekster, bærbusker, bunte de og ikke for fuktige blomsterrester.
Tre- og hekkavfall bør bearbeides i frisk tilstand, ettersom kvernensytelse er større nár materialet erfriskt enn nár det har torket ell ervatt.
8.2 Hvilke materialer kan/DD bearbeides?
Den patenterte STIHL
kløverbladapningen gjør det mulig Å
bearbeide ogss sterkt forgreinet
kvistmaterialie.
Tykke greiner og greiner med mye kvister skjaeres til pa forhand med en beskjæringssaks.
8.5 Riktig belastning for den elektriske motoren
Fyll pa materiale jevnt og kontinuereg i kompostkvernen.
8.6 Overbelastningsvern
Hvis det oppstär en overbelastning av den elektriske motoren under arbeid, skifter den innebygde automatiske bakoverdriften dreieretning pa knivvalsen og prøver pa den maten selv a fjerne blokkeringen. Hvis blokkeringen ikke fjernes etter 3 skifter av dreieretning, slár det innebygde overbelastningsvernet av den elektriske motoren.
Etter en avkjlingstid pa ca. 10 minutter kan kompostkvernen tas i bruk igjen.
- Bruk av uegnet tilkoblingsledning ( 10.1)
Overbelastning av nettet
-Overbelastning av maskinen pajs grunn av for mye kvernemateriale
8.7 Hvis knivvalsen blokkeres
Overbelastning av den elektriske motoren, for mye kvernmaterialie eller for tykke kvister foorer etter en stund til at knivvalsen automatisk endrre dreieretning og videre til at knivvalsen stopper opp.
Ved overbelastning endrer knivvalsen automatisk dreieretning.
- Hvis knivvalsen stopper opp, trykker du straks på av/pa-bryteren.
La maskinen avkjoles, og folg instruksene for a starte den pa nytt. ( 10.9)
9. Sikkerhetsutstyr
9.1 Omstartspere for elektrisk motor
Maskinen kan bare settes pa med bryteren,iks ved a sette tikkoblingsledningen i stikkontakten.
9.2 Kompostbehalder
Nár kompostbeholderen er satt inn,
hindrer den tilgang til den dreiende
knivalsen under bruk.
10. Ta maskinen i bruk
10.1 Koble kompostkvernen til strømuttaket
Fare for personskade!
Folg alle sikkerhetsanvisingene i kapitlet "Advarel - farer forarsaket av elektrisk strm" ( 4.2)
Spenningen til det elektriske anlegget og driftsspenningen ma stemme overens (se merkeplaten).
Nettilkoblingsledningen ma vare tilstrekkelig sikret. ( 16)
Tilkoblingsledningene skal ikke lettere enn en gummikledd kabel av types H07 RN-F DIN/VDE 0282.
Stopsforbindelsene ma vare beskyttet mot vannsprut. Uegnede skjoteledninger forer til effekttap og kan forarsake skader pa den elektriske motoren.
Det minste tverrsnittel nettikoblingsledningen ma vare 3× 1,5mm^2 ved lenghte pa opptil 25m eller 3× 2 5^2 ved lenghte pa opptil 50m
Koblingene pa tilkoblingsledningene ma vare av gummi erer vare gummikledd, og de ma vare i overensstemmelse med standarden DIN/VDE 0620.
Denne maskinen er konstruert for drift via strømnett med systemimpedans Z_max pa overforingspunktet (hustilkoblingen) pa maksimal 0,49 ohm (ved 50 Hz). Brukeren ma forvisse seg om at maskinen bare drives via et strømnett som oppfyller disse kravene. Kontakt om ndvendig den lokale strømleverandoren for informasjon om systemimpedansen.
Ta kontakt med en elektriker,hvis du onsker mer informasjon om nettilkoblingen.
10.3 Koble fra strømledningen
- Løsne strekkavlastningen. (⇒ 10.4)
For a unnga skader pa strmledningen ma den bare kobles fra ved a trekke i koblingen. Trekk aldri i ledningen.
10.4 Strekkavlastning
Under arbeidet forhindrer strekkavlastningen at tikkoblingsledningen utilisektet trekkes ut av kontakten og dermed kan fore til skade pa maskinens strømtilkobling.
Tilkoblingsledningen ma derfor fores gjennom strekkavlastningen.
Koble til strømledningen. (⇒ 10.2)
- Legg tilkoblingsledningen (1) ien ljkke, og for den gjennom apningen (2).
- Hekt lökken inn på kroken (3), og stram.
10.5 Sette inn kompostbeholde
- Sett inn kompostbeholderen (1) i de to f-ringene (2), og skyv den inn til den stopper.
- Drei sperrebryteren (3) mot høyre til den stopper, og fest kompostbeholderen.
Kompostkvernen kan kun slas pa nár kompostbeholderen er Last.
10.6 Ta av kompostbeholderen
- Sla av maskinen. (⇒ 10.8)
Vrisperrebryteren (1) mot venstre til den stopper.
Ta ut kompostbeholderen (2).
Uten kompostbehinder kan/DD kompostkvernen aktiveres.
10.7 Sla pa kompostkvernen
GHE 140 L:
- Fell ut maskinen, og las den. (⇒ 10.12)
Knivvalsen trekker inn og kutter opp det kvernedematerialet.
Vri pā/av-bryteren (1) til posisjonen 0.
Skyv skyvelasen (2) oppover.
For a starte den elektriske motoren vir du pa/av-bryteren (1) til hoyre mot fjætrykkeit til den stopper i posisjonen START. Den elektriske motoren starter.
- Slipp dreiebryeren. Tenningsnøkken gár automatisk tilbake til posisjonen I. Den elektriske motoren fortsetter Å kjøre.
Posisjonen Bakoverdrift
Knivvalsen gár bakover og frigjør det kvernede materialet.
Vri pa/av-bryteren (1) til posisjonen 0.
Skyv skyvelasen (2)nedover.
Vri pa/av-bryteren (1) til venstre mot fjaertrykket til den stopper i posisjonen I, og hold den der. Den elektriske motoren kjører.
Dreiebryteren ma holds i donne posisjonen, sider den selv ellers vil gā tilbake til midtposisjon (posisjon 0).
10.8 Slá av kompostkvernen
- Sett av/pa-bryteren (1) i posisjonen 0.
10.9 Ta maskinen i bruk igjen etter en blokkering
Kvernet materiale somkommeniretur,kanforarsake skade.Holdhender og hode unnapafyllingsapningen.Kikk nikne ned iapningen!
Det kvernede materialetkommen ut igjen.
Nár blokkeringen er fjernet, fyller du i kompostkvernen Först nar den elektriske motoren går med fullt turtall.
10.10 Kverning
- Skyv kompostkvernen til et plant og fast underlag og plasser den slik at den stared stabilt.
- Ta pa solide hansker, beskyttelsebriller og horselsvern.
Koble til strmledningen paskompostkvernen. ( 10.2) - Sla pa kompostkvernen. (⇒ 10.7)
- Vent til kompostkvernen har nadd maksimal turtall (tomgangsturtall).
Fyll pa kvernemateriaie i kompostkvernen. ( 8.4) - Slá av kompostkvernen. (⇒ 10.8)
10.11 Felle sammen maskinen GHE 140 L
- Hold maskinen med en hand i handtaket (1) nedenfra.
Trykk sperrehendelen (2) i pilretninger til den stopper, og hold. Maskinoverdelen er frigjort. - Trekk maskinoverdelen (3) langsomt oppover til den stopper, og hold den der.
- Slipp sperrehendelen (2), og pass på at maskinoverdelen er lately.
11. Vedlikehold
Fare for persorskader!
För du utförer vedlikeholds- aller rengöringsarbeid på maskinen, er det viktig at du leser nøye gjennom kapitlet "For din sikkerhet" (4.), spesielt unterkapitlet "Vedlikehold og reparasjoner" (4.7). Følg alle sikkerhetsanvisingene.
Trekk ut stopselet for du starter vedlikeholdsarbeidet.
11.1 Etterjustere skjaereplaten
Det skal ikke vaere igjen kvernet materiale i maskinen.
Trinn 1
- Sla pā maskinen (sett pā/av-bryteren i posisjonen "Inntak"). (⇒ 10.7)
Trinn 2
- Skru langsomt justeringsskruen (1) med urviseren med unbrakonokkelen (2) mens maskinen er aktiv. Pä den maten trykkes skjaereplaten mot knivvalsen innate i maskinen. Hvis skjaereplaten er riktig innstilt, vil det falle ut litt aluminiumspon gjennom utkastet.
Skjæreplaten er stilt inn pa nytt, og maskinen kan tas i bruk igjen.
11.2 Rengjoring
Vedlikeholdsinterval: Alltid etter bruk
Rengjør maskinen grundig etter haver bruk. Godt vedlikehold beskytter maskinen mot skader og forlenger levetiden.
Maskinen skal bare rengjores i stillingen som er avbildet.
Rett aldri vannstraler mot den elektriske motorens eller forbrenningsmotorens deler, tetninger, lagerpunkter og elektriske komponenter som
f.eks. brytere. Dette kan fere til ekstra reparasjonskostnader.
Hvis skitt og rester som har satt seg fast, ikke lar seg fjerne med en børste, faktig klut ell trepinne, anbefaler STIHL at du bruker
spesialrens (f.eks.STIHLSpesialrens).
Ilke bruk sterke rengjørningsmidler.
Rengjør knivskivene jevnlig.
Elektromotorer beskyttet mot vannsprut.
Beskytt oppkuttingsverktøyet inkl. kvernkammeret mot korrosjon med standardprodukter (f.eks. rapsolje).
11.3 Serviceintervaller
Den elektriske motoren er vedlikeholdsfri.
Hjullagrene er vedlikeholdsfrie.
11.5 Oppbevaring og vinterlagring
Oppbevar maskinen i et tort, lukket rom med lite stov. Sorg for a oppbevar maskinen utilgengelig for barn.
Se til at alle muttere, bolter og skruer er strammet godt, skift ut farehenvisninger og advarsler pa maskinen som har blitt uleselige, og kontroller hele maskinen for slitasje og skader. Skift ut slitte ell skadede deler.
Sorg for a fà utbedret eventuelle feil før maskinen settes bort for lengre tid.
- Rengjør alle delene grundig.
Smr alle bevegelige deler godt med olje eller fett.
12. Transport
Fare for personskader!
För transport er det viktig at du leser og fölger anvisingene i kapitlet "For din sikkerhet", og da særlig avsnittet "Transport av maskinen". (⇒ 4.4)
12.1 Dra aller skyve kompostkvernen
- Hold i帽子taket (1) på kompostkvernen, og vipp kvernen bakover.
- Kompostkvernen kan dras aller skyves langsomt (skrittempo).
12.2 Lofte aller barea kompostkvernen
Løfting og baering av maskinen
krever minst to personer.
Ved Ieft og bæring er det viktig Å bruke egnet vernebekledning som dekker underarmene og overkroppen welt.
-
Sett inn og fest kompostbeholderen.
(⇒ 10.5) -
person: Grip tak i kompostkvernen ved Å holde i handtaket (1).
- person: Grip kompostkvernen om hjulfoten (2) til venstre og høyre for de to stotteføtene.
- Løft kompostkvernen samtidig.
GHE 140 L:
Kompostkavernen kan ogsa bares i samaNFelt tilstand.
- person: Grip tak i kompostkvernen ved a holde i handtaket (3) til kompostbeholderen.
- person: Grip kompostkvernen om rorfoten til venstre og høyre for de to stotteføttene (4).
- Loft kompostkvernen samtidig.
12.3 Transporte
kompostkvernen pa en lasteflate
- Sørg for á feste maskinenGYt, sik at den ikke glir. Fest stropper Eller seler pá hjulfoten (1)ller pafyllingstrakten (2).
13. Minimere slitasjen og unngå skader
STIHL frasier seg ethvert ansvar for materielle skader og personskader som skyldes at brauansvisningen ikke er fulgt (spesielt med hensyn til sikkerhet, betjening og vedlikehold) eller at det er brukt ikke-godkjente pábyggings-ller resedeler.
Følg disse henvisningene for a unngskader erler unnormal slitasje pa din STIHL maskin:
1. Slitedeler
Enkelte av komponentene på STIHLMaskinen utsettes for normal slitasje ogsa nár produktet brukes i henhold til bestemmelsene. Disse komponentene ma skiftes ut i tide, avhengig av hvordan og hvor mye produktet brukes.
Det innbefatter blant annet:
- Skjæreplate
-Knivvalse
-Kullbørster
2. Følg informasjonen i dette braupsanvisningen.
Bruk, vedlikehold og lagring av STIHL maskinen mä skje i henhold til informasjonen i/DDne braksanvisingen. Brukeren mä selv ta ansvaret his det oppstär skader fordi sikkerhets-,Bruks- og vedlikeholdsforskriftene icke er fulgt.
Dette gelder spesielt for:
- Ikke tilstrekkelig dimensjonert ledning (diameter).
- Feil elektrisk tilkobling (spenning).
- Endringer på produitet som ikke er godkjent av STIHL.
Bruk av verktoy erler tilbehør som/DD er tillatt/egnet for maskinen,ller som har darglig kvalitet. - Ikke-forskrltsmessig bruk avproduktet.
Bruk av produitet ved sportsarrangemente aller andre konkurranser. - Skader som følge av at produitet er brukt med defektekomponenter.
3. Vedlikeholdsarbeider
Alle arbeider som er nevnt under "Vedlikehold", ma utfores regelmessig.
Hvis brukeren ikke kan utføre disse vedlikeholdserardeidene selv, skal han eller hun ta kontakt med en forhandler.
STIHL anbefaler at alt vedlikeholdsarbeid og alle reparasjoner utfores hos en STIHL forhandler.
I tillegg til jevnlige tilbud om opplæring, farr STIHl forhandlerne regelmessig tilsendt tekniisk informasjon.
Hvis disse arbeidene forsommnes, kan det oppsta skader somBrukeren er ansvarlig for.
Slike skader er blant annet:
- Skader på den elektriske motoren som er forarssaket av mangelfull rengjöring av kjøleribbene (sugeslisser, kjøleribber, viftehjul).
-Korrosjonsskader og andre skader som oppstar som fge av uegnet lagringssted. - Skader på maskinen grunnet bruk av reserverdeler med darlig kvalitet.
- Skader som skyldes at vedlikehold/DD er utfərt i rett tid eller utilstrekkelig vedlikehold, hhv. skader som skyldes vedlikeholds- ellre reparasjonsarbeider som/DD er utfərt hos forhandlere.
14. Miljøvern
Kvernet materiale skal komposteres, og seks kastes sammen med husholdningsavfall.
Emballasjen, maskinen og tilbehoret er produsert av gjenvinnbare materialer og ma kasseres i samsvar med dette.
Atskilt, miljøvennlig kassering av materialrester bidrar til økt gjenbruk av verdictoffer. Maskinen skal derfor leveres til gjenvinning nár den normale levetiden er nadd.
15. EU-samsvarserklaering
15.1 Kompostkvern STIHL GHE 135.0 L, GHE 140.0 L
bekrefter som eneansvarlig at maskinen
- Model: Elektrisk drevet kompostkvern
-Merke:STIHL
- Type: GHE 135.0 L, GHE 140.0 L
- Serieidentifikasjon: 6013
oppfyller de relevante bestemmelsene i direktiv 2006/42/EC, 2000/14/EC, 2014/30/EU og 2011/65/EU og er utviklet og produsert i samsvar med de versjonene av falgende standarder som var gyldige pa produitsjonsdataoen: EN 50434, EN 60335-1, EN 55014-1, EN 55014-2, EN 61000-3-2 og EN 61000-3-3 (hvis aktuelt).
Navn og adresse til medvirkende oppnevnt instans: TUV Rheinland LGA Products GmbH Tillystraße 2 D-90431 Nurnberg
Den tekniske dokumentasjonen oppbevares hos avdelingen for Produktgodkjenning hos STIHL Tirol GmbH.
Produksjonsar og maskinnummer er angitt pa kompostkvernen.
Langkampfen, 02.01.2021
STIHL Tirol GmbH
pà vegne av
Matthias Fleischer, leder for forsknig og utvikling
pá vegne av
Sven Zimmermann, kvalitetsansvarlig
16. Tekniske data
GHE 135.0 L, GHE 140.0 L:
Motortype Elektrisk motor
Merkespenning 230
Frekvens 50 Hz
Nominelturtall,
false 40 o/min
Sikring 16 A
Beskyttelsestype beskyttet mot vannsprut (IP X4)
Driftstype P40
40s belastnings-tid 60 s tomgang
L/B/H 64/49/96 cm
GHE 140.0 L:
Lydtrykkniva pa arbeidsplassen LpA 85 dB(A)
Usikkerhet KpA 3 dB(A)
Effekt 2500 W
Nominell strømstyrke 12,0 A
Nominelturtall,elektrisk motor 21000 o/min
Vekt 24 kg
16.1 REACH
REACH er navnet pa en EU-bestemmelse for registering, vurdering og godkjenning av kjemikalier.
Informasjon om innfrielse av REACH-bestemmelsen (EU) nr. 1907/2006 finnes pa www.stihl.com/reach.
GHE 135.0 L:
I henhold til direktiv 2000/14/EC:
Garantert lydeffekt-
nivà LwAd 94 dB(A)
I henhold til direktiv 2006/42/EC:
Lydtrykkniva pa
arbeitklassen L_pA 87 dB(A)
Usikkerhet K_pA 3 dB(A)
Effekt 2300 W
Nominell strømstyrke 11,5 A
Nominelt turtall, elek
trisk motor 21000 o/min
Vekt 23 kg
GHE 140.0 L:
I henhold til direktiv 2000/14/EC:
Garantertlydeffekt
niva LwAd 93 dB(A)
I henhold til direktiv 2006/42/EC:
17. Feilsøking
Kontakt eventuelt en forhandler. STIHL anbefaler STIHL forhandieren.
Feil/problem:
Den elektriske motoren starter统计数据
Mulig arsak:
- Kompostbeholderen er/DDsatt inn og Iast
- Beskyttelsen til den elektriske motoren er aktivert
- Ingen nettspenning
-Tilkoblingskabelen/stpselet, stpselkoblingen ell bryteren er defekt
Tiltak:
- Sett inn og fest kompostbeholderen (10.5)
-La maskinen avkjoles ( 8.6)
-Kontroller strmledningen og sikringen 喜 10.1
-Kontroller ledningene, stopselet, koblingen hvv. bryteren, og skift ut om nodvendig (elektriker) 喜 10.2
Feil/problem:
Kvernet materiale trekkes iciinn i maskinen
Muligarsak:
- Knivvalsen er blokkert
Tiltak:
-Fjernblokkeringen ( 10.9)
Feil/problem:
-Skjereplaten er ikke stiltinn riktig i forhold til knivvalsen
- Knivvalsen er slitt aller skadet
Tiltak:
- Etterjuster skjaereplaten ( 11.1)
- Skift ut knivvalsen og skjaereplaten
Feil/problem:
- Skruene har Iøsnet
- Knivvalsen er slitt aller skadet
Tiltak:
- Kontroller at alle skruene sitter fast.
Stram skruene om nødvendig - Skift ut knivvalsen og skjareplaten
Feil/problem:
Det kvernede materialet kastes/DDke ut
Mulig arsak:
18.1 Bekreftelse av overleveringen
Neste service
Dato:
18.2 Servicebekreftelse
Gi donne bra克斯anvisingen til STIHL fagforhandleren nár du fár utfør vedlikeholdsarbeider.
Forhandleren bekrefter det utfarte arbeidet ved a fylle ut de angitte feltene.
Service utfort
Dato for neste service
Hej!
Beskrivning av bruksanvisingen 100
Landsberoende varianter 100
2.2 Beskrivning av bruksanvisingen
for anvandning av maskinen ( 10.1)
Risk for overhetting av elmotorn!
Andra apparater, som ar inkopplade pa samma stromkrets, kan storas under ogynnsamma forhallanden pga de spanningsvariationer som maskinen orsakar vid starten.
Om detta intraffar maste lampliga atgarder vidtagas (t.ex. anslutning till en annan stromkrets an den som den storda apparaten ar ansluten till, drive maskinen via en stromkrets med lagre impedans).
Arbetet:
Risk for personskador!
Hall tredje person borta fran det farliga omradyet.
Risk for personskador!
Roterande verktyg!
1. Indholdsfortegnelse
Vedligeholdelse og reparation 136
Opbevaring og vinterpause 143
Transport 143
Miljobeskyttelse 144
EC-overensstemmelseserklaering 145
Leveringsbekraeftelse 147
Servicebekraeftelse 147
Billeder og tekst beskriver særlige betjeningstrin.
Hold eller for aldrig hender og fddder mod, over uller under der roterende dele.
4.7 Vedlidgeholdelse og reparation
Afklip fra traer og hække, grangrene, forgrenede grene med ogumen Iov, gronsager, baerbuske, blomster i bundter og ikke for fugtige.
-
Nettet er overbelastet
-
Maskinen er overbelastet pga. for store maengder granulerbart materiale
8.7 Nár knivvalsen er blokeret
10.3 Trak stikket ud
Lsn trakaflastningen. ( 10.4)
Knivvalsen korer baglaens og frigiver after det granulerbare materiale.
11.5 Opbevaring og vinterpause
Bae r egnede personlige.
værnedidler, som daekker
underarmene og overkroppen helt.
Emballager, maskine og tilbehør er fremstillet af
