Caractéristiques techniques	Lave-vaisselle encastrable, capacité 14 couverts, classe énergétique A+++
Dimensions	Hauteur : 81.5 cm, Largeur : 59.8 cm, Profondeur : 57 cm
Consommation d'eau	9.5 litres par cycle
Programmes de lavage	6 programmes, dont Eco, Auto, Intensif, Prélavage, Rapide, et délicat
Utilisation	Panneau de contrôle intuitif, affichage LED, options de départ différé jusqu'à 24 heures
Maintenance	Filtres lavables, entretien régulier recommandé, programme de nettoyage intégré
Sécurité	Système de protection contre les fuites, verrouillage de sécurité pour enfants
Informations générales	Poids : 50 kg, niveau sonore : 44 dB, garantie de 2 ans

FOIRE AUX QUESTIONS - DOS G 801 Flex MIELE

Que faire si mon lave-vaisselle MIELE DOS G 801 Flex ne démarre pas ?

Vérifiez que l'appareil est correctement branché et que le disjoncteur n'est pas déclenché. Assurez-vous également que la porte est bien fermée et qu'aucun programme n'est sélectionné.

Pourquoi mon lave-vaisselle MIELE DOS G 801 Flex ne lave-t-il pas correctement ?

Cela peut être dû à un chargement incorrect, à des filtres encrassés ou à un manque de produit de lavage. Assurez-vous de ne pas surcharger le lave-vaisselle et de nettoyer les filtres régulièrement.

Comment éliminer les odeurs désagréables de mon lave-vaisselle ?

Pour éliminer les odeurs, nettoyez les filtres et l'intérieur du lave-vaisselle avec un mélange de vinaigre et d'eau. Vous pouvez également faire tourner un cycle à vide avec un nettoyant spécial pour lave-vaisselle.

Mon lave-vaisselle MIELE DOS G 801 Flex ne vidange pas l'eau, que faire ?

Vérifiez que le tuyau de vidange n'est pas plié ou obstrué. Assurez-vous également que le filtre de la pompe de vidange est propre et que la pompe fonctionne correctement.

Comment régler la dureté de l'eau sur mon lave-vaisselle ?

Référez-vous au manuel d'utilisation pour ajuster le réglage de la dureté de l'eau. Cela peut nécessiter l'utilisation d'un testeur de dureté de l'eau pour déterminer les réglages appropriés.

Que faire si l'écran de mon lave-vaisselle affiche un code d'erreur ?

Consultez le manuel d'utilisation pour identifier la signification du code d'erreur. En général, cela peut indiquer un problème avec l'approvisionnement en eau, le drainage ou un composant interne.

Comment nettoyer l'extérieur de mon lave-vaisselle MIELE DOS G 801 Flex ?

Utilisez un chiffon doux et un nettoyant non abrasif pour essuyer l'extérieur de l'appareil. Évitez d'utiliser des produits contenant des solvants ou des abrasifs qui pourraient endommager la finition.

Mon lave-vaisselle fait un bruit anormal pendant le fonctionnement, que faire ?

Vérifiez que les assiettes et les couverts ne heurtent pas les pales de lavage. Si le bruit persiste, il pourrait s'agir d'un problème avec le moteur ou la pompe, et vous devriez contacter un service après-vente.

MODE D'EMPLOI DOS G 801 Flex MIELE

Notice de montage Module DOS

Description de l'appareil 84

Votre contribution à la protection de l'environnement 86

Élimination des emballages de transport 86

Votre ancien appareil 86

Montage 87

Représentation schématique du module DOS. 87

Montage du module DOS 87

Montage en suspension 87

Montage horizontal 87

Rangement dans un meuble adjacent : 88

Raccordement 89

Raccordement des modules DOS. 89

DOS G 80 avec adaptateur de flexible. 89

DOS G 80 ProfiLine avec adaptateur de flexible et raccord de dosage 89

Passerelles pour tuyaux de dosage 90

Raccordement des tuyaux de dosage 90

Maintenance 91

Caractéristiques techniques 92

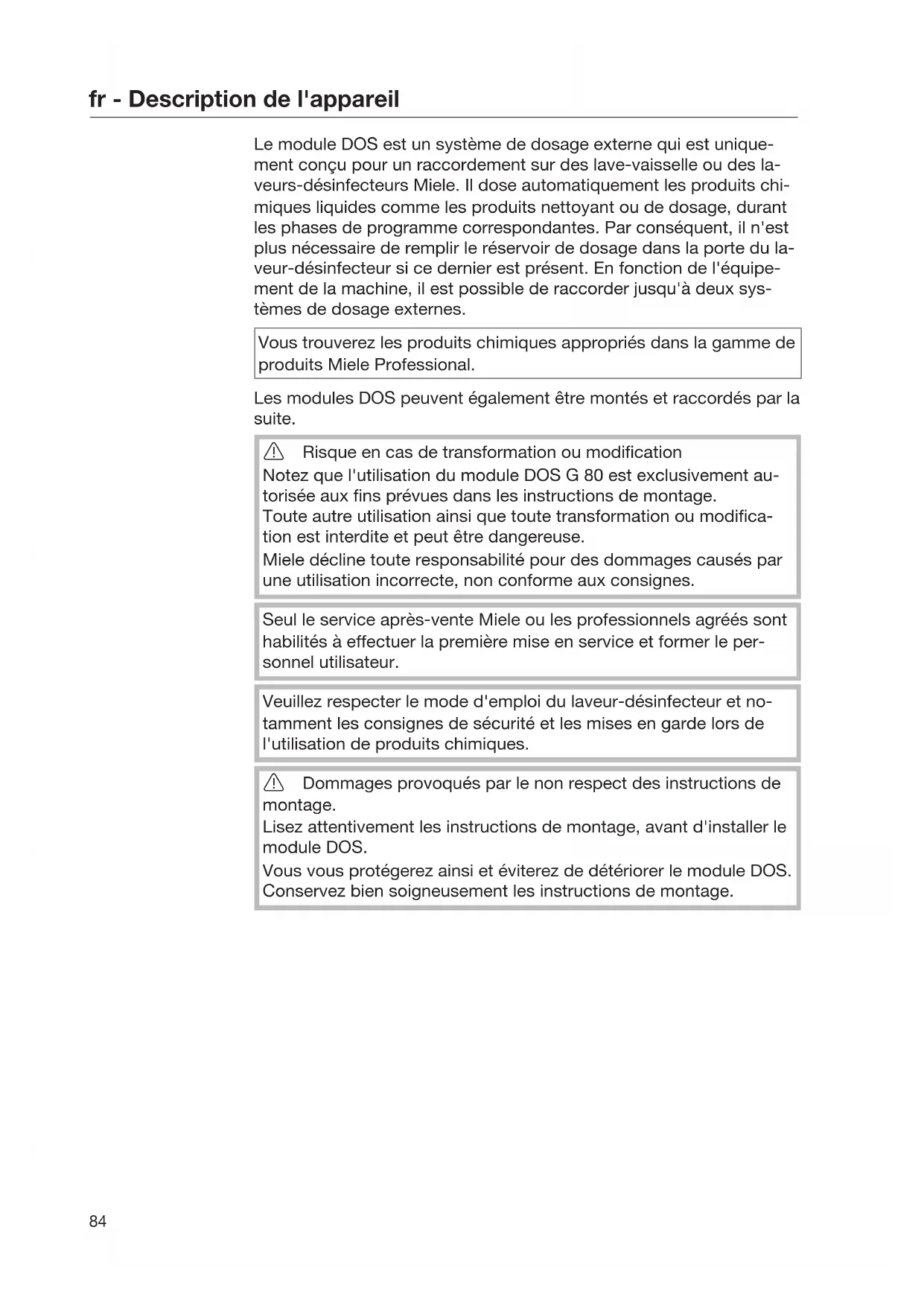

Le module DOS est un système de dosage externe qui est uniquement conçu pour un raccordement sur des lave-vaisselle ou des laveurs-désinfecteurs Miele. Il dose automatiquement les produits chimiques liquides comme les produits nettoyant ou de dosage, durant les phases de programme correspondantes. Par conséquent, il n'est plus nécessaire de remplir le réservoir de dosage dans la porte du laveur-désinfecteur si ce dernier est présent. En fonction de l'équipement de la machine, il est possible de raccorder jusqu'à deux systèmes de dosage externes.

Vous trouverez les produits chimiques appropriés dans la gamme de produits Miele Professional.

Les modules DOS peuvent également être montés et raccordés par la suite.

Risque en cas de transformation ou modification

Notez que l'utilisation du module DOS G 80 est exclusivement autorisée aux fins prévues dans les instructions de montage.

Toute autre utilisation ainsi que toute transformation ou modification est interdite et peut être dangereuse.

Miele décline toute responsabilité pour des dommages causés par une utilisation incorrecte, non conforme aux consignes.

Seul le service après-vente Miele ou les professionnels agréés sont habilités à effectuer la première mise en service et former le personnel utilisateur.

Veuillez respecter le mode d’emploi du laveur-désinfecteur et notamment les consignes de sécurité et les mises en garde lors de l’utilisation de produits chimiques.

Dommages provoqués par le non-respect des instructions de montage.

Lisez attentivement les instructions de montage, avant d'installer le module DOS.

Vous vous protégerez ainsi et éviterez de détériorer le module DOS.

Conservez bien soigneusement les instructions de montage.

Domaines d'application des modules DOS

Les modules DOS correspondants conviennent aux lave-vaisselle professionnelles et laveurs-désinfecteurs suivants :

DOS g 80

PG8055- PG8059-PG8067* PG8056-PG8060-G8066* PG8057TD-PG8061-PG8504 PG8058- PG8063

• Utilisez lors du raccordement aux lave-vaisselles professionnelles l'adaptateur de flexible joint, et doublez la concentration de dosage.

DOS g 80 profiline

PG8080*PG8130* PG8081i*PG8131i PG 8082 SCi * PG 8132 SCi PG8083SCVi*PG8133SCVi*

• Utilisez lors du raccordement aux lave-vaisse professionnelles l'adaptateur de flexible joint, et équipez le raccord de dosage. Par ailleurs, vous devez doubler la concentration de dosage pour les lave-vaisse professionnelles PG 8080, PG 8081i, PG 8082 SCi et PG 8083 SCVi.

DOS g 80/72

• PG 8172

Symboles placés sur le module DOS

Sens d'écoulement des produits chimiques

Attention: risque d'électrocution!

Élimination des emballages de transport

Nos emballages protègent votre appareil des dommages pouvant survenir pendant le transport. Nous les sélectionnons en fonction de critères écologiques permettant d'en faciliter le recyclage.

En participant au recyclage de vos emballages, vous contribuez à économiser les matières premières et à réduire le volume des déchets. Notre revendeur reprend vos emballages.

Votre ancien appareil

Les appareils électriques et électroniques dont on se débarrasse contiennent souvent des matériaux précieux. Cependant, ils contiennent aussi des substances toxiques nécessaires au bon fonctionnement et à la sécurité des appareils. Si vous déposez ces appareils usagés avec vos ordures ménagères ou les manipulez de manière inadéquate, vous risquez de nuire à votre santé et à l'environnement. Ne jetez jamais vos anciens appareils avec vos ordures ménagères!

Faites appel au service d'enlèvement mis en place par votre commune, déposez votre ancien appareil dans un point de collecte ou renseignez-vous auprès de votre revendeur.

Afin de prévenir tout risque d'accident, veuillez garder votre ancien appareil hors de portée des enfants jusqu'à son enlèvement.

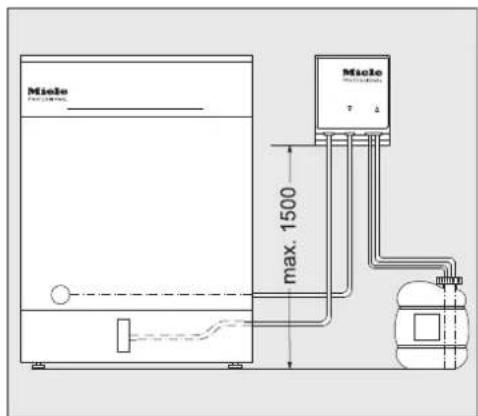

Représentation schématique du module DOS

Problèmes de dosage en raison d'une mauvaise installation du bidon.

Le bidon ne doit pas être placé sur le laveur ou au-dessus du laveur. Vérifiez que le tuyau de dosage n'est pas coudé ou coincé.

Conservez le bidon par terre, près du laveur, ou dans un placard si situé à proximité.

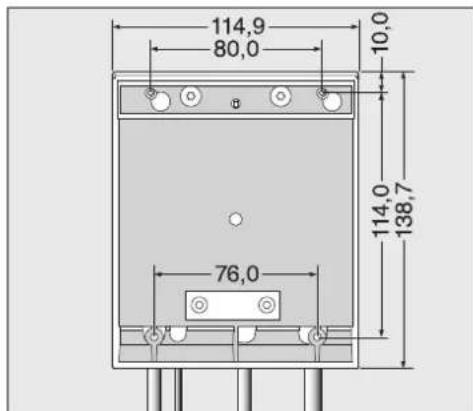

Montage du module DOS

Pour le montage, deux vis à tête bombée (4,2 x 25 mm) et deux chevilles (6 mm) sont jointes au module DOS.

• Choisissez pour l'installation du module DOS, un endroit facilement accessible, par ex. fixé au mur ou dans l'armoire.

Montage en suspension :

Montage horizontal :

Fixez à l'aide du schéma, les vis à un bon intervalle (80,0 mm) et suspendez le module DOS sur les pattes de fixation prévues à cet effet.

Pour fixer le module DOS, par exemple sur une plaque de support ou une tôle fine, deux fixations (76,0 mm) sont placées dans la partie inférieure du module DOS pour des vis d'un diamètre de 3,9 mm (non fournies).

• Percez deux trous dans la plaque de support et fixez le module DOS par le dessous.

Rangement dans un meuble adjacent:

Lors de l'utilisation de plusieurs modules DOS, ou lorsque le module DOS doit être logé avec les bacs des produits chimiques, un meuble adjacent approprié est disponible auprès de Miele.

Lors du montage, veillez à ce que les tuyaux ne soient pas piés.

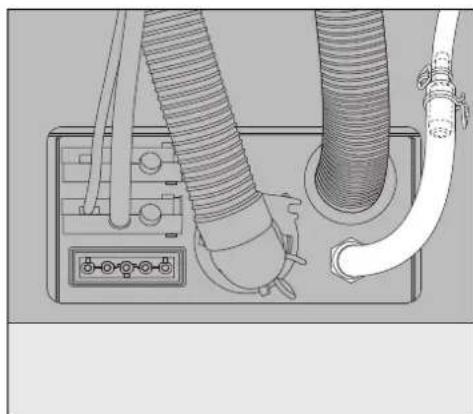

Raccordement des modules DOS

Notez que tous les modules DOS et les accessoires joints peuvent uniquement être installés et mis en service par le service après-vente Miele ou des spécialistes/agréés.

Le DOS G 80 peut être raccordé de manière standard sur les lave-vaisselles professionnels et les laveurs-déssinfecteurs désignés sous « Domaines d'application des modules DOS ».

Pour le raccordement de lave-vaisselle professionnels marqués d'un *, il faut utiliser les accessoires suivants qui sont joints au module DOS correspondant.

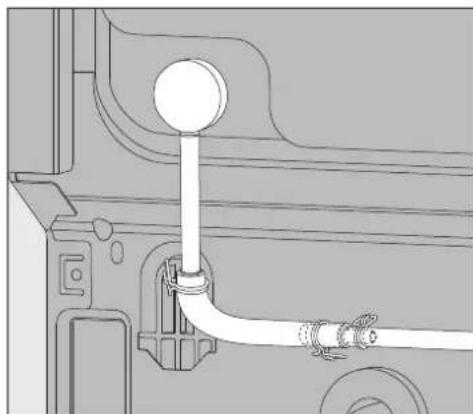

DOS G 80 avec adaptateur de flexible

L'adaptateur de flexible, pour le raccordement au raccord de dosage d'un diamètre plus grand, est joint au module DOS G 80 et doit être utilisé pour les lave-vaisselle professionnels G 8066 et PG 8067.

Le diamètre du tuyau de dosage est agrandi à l'aide de l'adaptateur sur le diamètre du raccord.

DOS g 80

ProfiLine avec adaptateur de flexible et raccord de dosage

Outre l'adaptateur de flexible, le raccord de dosage est joint au module DOS G 80 ProfiLine et doit être utilisé pour les lave-vaisselles professionnels ProfiLine.

Retirez le bouchon obturateur et équipez le raccord de dosage.

Le raccord de dosage peut, le cas échéant, être recouvert par la paroi arrêté du lave-vaisselle professionnel.

• Dévissez la paroi arrêté et démontez-la au niveau du raccord de dosage.

Lors du réglage de la quantité de dosage, tenir compte du point suivant :

Pour le dosage de détergent, la concentration de dosage des appareils PG 8080, PG 8081i, PG 8082 SCi et PG 8083 SCVi doit être doublée dans la commande.

Veuillez respecter les indications pour le réglage de la concentration figurant dans le mode d'emploi.

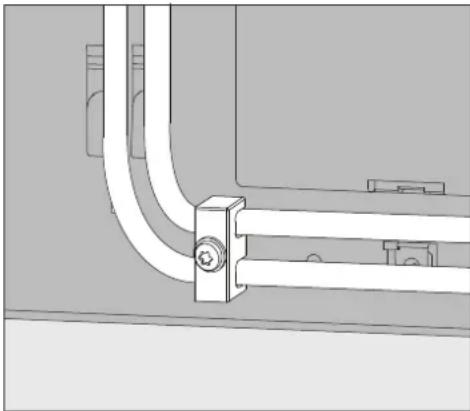

Passe-cables pour tuyaux de dosage

Un passe-cables joint pour les tuyaux de dosage est fixé aux modules DOS en bas à droite à l'arrière du laveur-dessinfecteur et évite aux tuyaux des raccords de dosage de se détacher.

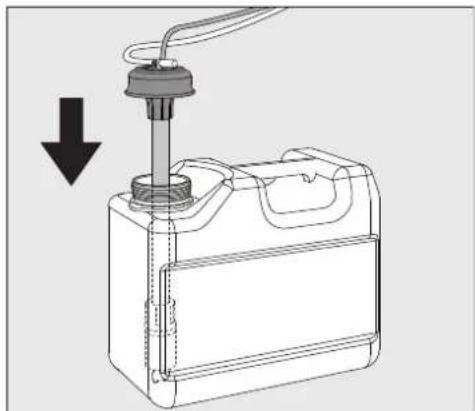

Raccordement des tuyaux de dosage

Le fonctionnement du module DOS est vérifié à l'usine.

Des résidus du test sont une conséquence de ce contrôle et ne sont pas la marque d'une utilisation préalable.

Retirez le capuchon de l'extrémité libre du tuyau et le film de protection de la canne d'aspiration. Reliez le tuyau au raccord de dosage sur le laveur-désinfecteur. Branchez l'appareil.

Les raccordements pour les tuyaux de dosage se trouvent à l'arrière du laveur-désinfecteur.

Vous trouverez la description des raccordements dans le mode d'emploi du laveur-désinfecteur.

• Remplissez et remplacez le bac, insérez la canne de dosage et pressez le couvercle de fermeture vers le bac jusqu'à ce qu'il s'enclenche. Adaptez la canne de dosage en la déplaçant en fonction de la taille du bac, jusqu'à ce qu'elle ait atteint le fond du bidon.

Vérifiez les indications concernant la purge d'air du dispositif de dosage et le réglage de la quantité de dosage dans le mode d'emploi.

Marquage de couleurs des tuyaux de dosage

Pour faire une distinction lors du raccordement de plusieurs modules de dosage, il faut équiper les tuyaux de dosage de stickers de couleur joints.

• Collez le sticker de couleur à proximité de la canal d'aspiration et la même couleur juste devant l'extrémité libre du tuyau pour permettre une attribution claire.

Raccordement électrique

Les raccordements pour l'alimentation électrique se trouvent à l'arrière du laveur-désinfecteur (Vous trouverez la description des raccordements dans le mode d'emploi du laveur-désinfecteur).

• Branchez l'appareil.

DOS G 80/72

Le DOS G 80 / 72 est fourni sans fiche, et est conçu pour le raccordement direct au lave-vaisselle à capot PG 8172.

Maintenance

La maintenance du système de dosage est réalisée dans le cadre de la maintenance du laveur-désinfecteur par le service après-vente Miele.

Caractéristiques techniques

Hauteur 138,7 mm
Largeur 114,9 mm
Profondeur 114,2 mm
Poids net 1,5 kg (y compris canne, tuyau et câble)
Conditions de raccordement Alimentation via le laveur-désinfecteur
Tension, valeur de raccordement, protection par fusible via la prise électrique	200 - 230 V 50 Hz12 W16 A	200 - 240 V 60 Hz10 W16 A
Débit de dosage (puissance nominale) 55 ml/min
Température ambiente De 5 °C à 40 °C
Humidité de l'air relative maximaleDécroissance linéaire jusqu'à	80 % pour les températures jusqu'à 31 °C50 % pour les températures jusqu'à 40 °C
Altitude du lieu d'installation voir laveur-désinfecteur correspondant
Degré de salissure 2
Type de protection selon la norme DIN EN 60529	IP21
Labels de conformité CEM, Antiparasitage EMV, CSA
Marquage CE Directive basse tension 2014/35/UE
Adresse du fabricant Miele & Cie. KG, Carl-Miele-Str. 29,33332 Gütersloh, Allemagne
