| Typ produktu | Externí dávkovací modul pro profesionální myčku nádobí Miele |
| Značka | Miele |
| Model | DOS G 801 Flex |
| Výška | 138,7 mm |
| Šířka | 114,9 mm |
| Hloubka | 114,2 mm |
| Čistá hmotnost | 1,5 kg (včetně tyče, hadice a kabelu) |
| Elektrické napájení | 200-230 V 50 Hz, 12 W; 200-240 V 60 Hz, 10 W; pojistka 16 A |
| Dávkovací průtok | 55 ml/min |
| Okolní teplota | Od 5 °C do 40 °C |
| Max. relativní vlhkost | 80 % do 31 °C, 50 % při 40 °C |
| Stupeň znečištění | 2 |
| Typ ochrany | IP21 |
| Hlavní funkce | Automatické dávkování kapalných chemikálií (čisticí prostředek, leštidlo) během fází programu |
| Kompatibilita | Myčky nádobí a mycí-dezinfekční zařízení Miele (pro konkrétní modely viz návod) |
| Montáž | Na stěnu (závěs) nebo horizontálně (na desku); lze instalovat dodatečně |
| Připojení | Pomocí dodaných dávkovacích hadic a adaptérů; elektrické připojení k mycímu-dezinfekčnímu zařízení |
| Údržba a čištění | Údržbu provádí servis Miele při údržbě mycího-dezinfekčního zařízení |
| Bezpečnost | Riziko úrazu elektrickým proudem; instalaci a první uvedení do provozu smí provádět pouze servis Miele nebo autorizovaní odborníci |
| Náhradní díly a opravitelnost | Pro jakýkoli díl nebo opravu kontaktujte servis Miele |
| Obecné informace | Dodržujte návod k obsluze mycího-dezinfekčního zařízení; neupravujte přístroj |
| Označení shody | EMC, odrušení EMV, CSA, označení CE |
| Výrobce | Miele & Cie. KG, Carl-Miele-Str. 29, 33332 Gütersloh, Německo |
Často kladené otázky - DOS G 801 Flex MIELE
Dotazy uživatelů ohledně DOS G 801 Flex MIELE
0 otázka o tomto zařízení. Odpovězte na ty, které znáte, nebo položte vlastní.
Položte novou otázku o tomto zařízení
Stáhněte si návod pro váš Myčka na nádobí ve formátu PDF zdarma! Najděte svůj návod DOS G 801 Flex - MIELE a vezměte svůj elektronický přístroj zpět do rukou. Na této stránce jsou zveřejněny všechny dokumenty potřebné k používání vašeho zařízení. DOS G 801 Flex značky MIELE.
NÁVOD K OBSLUZE DOS G 801 Flex MIELE
Montážní návod Dávkovací modul DOS
da Montagevejledning DOS-modul
el Οδηγίες τοποθέτησης Μονάδα δοσολογίας
en Fitting instructions Dispensing module

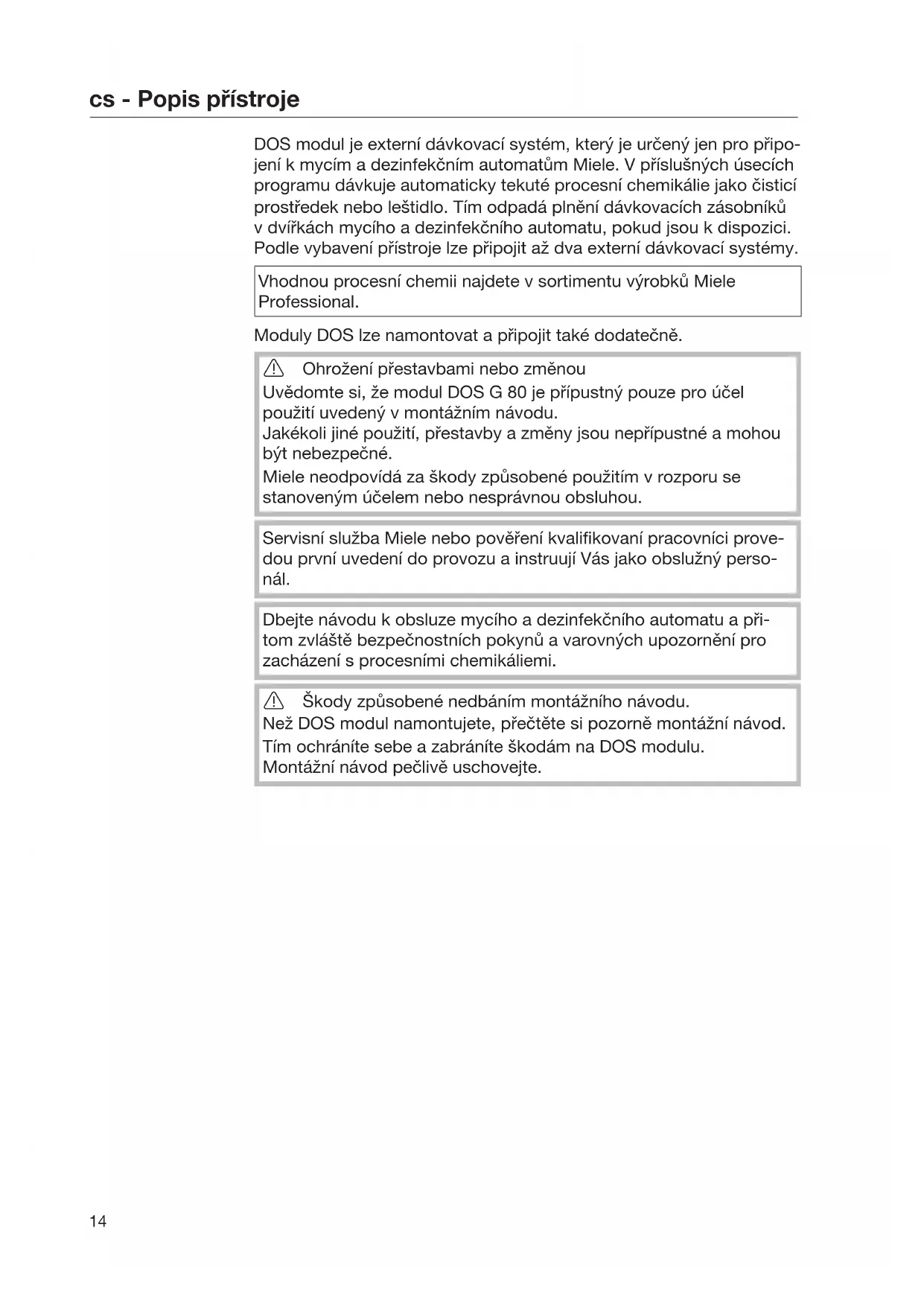

Moduly DOS lze namontovat a připojit také dodatečně.
Nebezpečí přestavbami nebo změnou
Uvědomte si, že modul DOS G 80 je přípustný pouze pro účel použití uvedený v montážním návodu.
Jakékoli jiné použití, přestavby a změny jsou nepřípustné a mohou být nebezpečné.
Miele neodpovídá za škody způsobené použitím v rozporu se stanoveným účelem nebo nesprávnou obsluhou.
Servisní služba Miele nebo pověření kvalifikovaní pracovníci provedou první uvedení do provozu a instruují Vás jako obslužný personál.
Dbejte návodu k obsluze mycího a dezinfekčního automatu a přitom zvláště bezpečnostních pokynů a varovných upozornění pro zacházení s procesními chemikáliemi.
Škody způsobené nedbáním montážního návodu.
Než DOS modul namontujete, přečtěte si pozorně montážní návod.
Tím ochráníte sebe a zabráníte škodám na DOS modulu.
Montážní návod pečlivě uschovejte.
Oblasti použití DOS modulů
Příslušné DOS moduly jsou vhodné pro následující profesionální myčky nádobí a mycí a dezinfekční automaty:
DOS G 80
PG8055- PG8059-PG8067* PG8056- PG8060-G8066* PG8057TD-PG8061-PG8504 PG8058- PG8063
- Při připojení k této profesionální myčce nádobí použijte přiložený hadicový adaptér a zdvojnásobte dávkovanou koncentraci.
DOS G 80 ProfiLine
PG8080*PG8130* PG8081i*PG8131i PG 8082 SCi * PG 8132 SCi PG8083SCVi*PG8133SCVi*
- Při připojení k této profesionální myčce nádobí použijte přiložený hadicový adaptér a doplňte dávkovací hrdlo.
U profesionálních myček nádobí PG 8080, PG 8081i, PG 8082 SCi a PG 8083 SCVi musíte navíc zdvojnásobit dávkovanou koncentraci.
DOS G 80/72
- PG 8172
Symboly umístěné na DOS modulu
Směr toku procesních chemikálií
Pozor: Nebezpečí úrazu elektrickým proudem!
Obal chrání před poškozením během přepravy. Obalové materiály byly zvoleny s přihlédnutím k aspektům ochrany životního prostředí a k možnostem jejich likvidace, a jsou tedy recyklovatelné.
Vracení obalů do materiálového cyklu šetří suroviny a snižuje množství odpadů. Váš specializovaný prodejce odebere obal zpět.
Staré elektrické a elektronické přístroje obsahují často ještě cenné materiály. Obsahují ale také škodlivé látky, které byly zapotřebí pro jejich funkčnost a bezpečnost. V komunálním odpadu nebo při špatné manipulaci mohou poškozovat lidské zdraví a životní prostředí. Svůj starý přístroj proto v žádném případě nedávejte do komunálního odpadu.
Pro likvidaci starých elektrických a elektronických přístrojů využijte sběrné místo zřízené k tomuto účelu v místě Vašeho bydliště. Případně se informujte u Vašeho prodejce.
Postarejte se prosím o to, aby byl Váš starý přístroj až do doby odvezení uložen mimo dosah dětí.

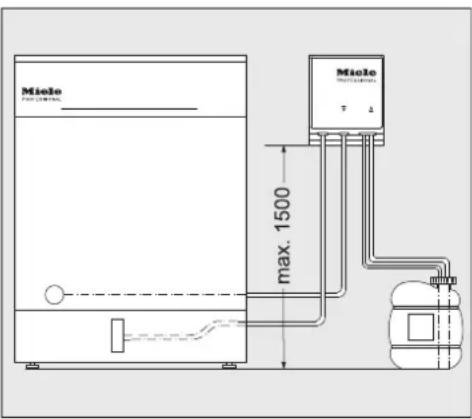

Schéma uspořádání dávkovacího modulu
Problémy s dávkováním vyvolané chybným umístěním kanystru.
Zásobník nesmí být postaven na mycím a dezinfekčním automatu nebo nad automatem. Dbejte na to, aby dávkovací hadice nebyla zalomená nebo přiskřípnutá.
Postavte zásobník na podlahu vedle mycího a dezinfekčního automatu nebo do sousední skříně.
Montáž dávkovacího modulu

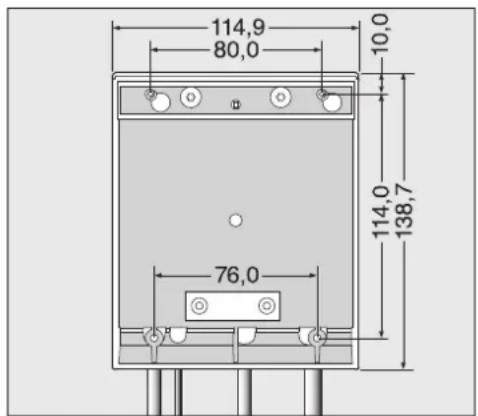

Pro montáž jsou k dávkovacímu modulu přiloženy dva šrouby s čočkovou hlavou (4,2 x 25 mm) a dvě hmoždinky (6 mm).
Zvolte pro dávkovací modul dobře přístupné místo, např. u zdi nebo ve skříni.
Závěsná montáž:
Montáž naležato:
- Podle náčrtu upevněte šrouby ve správné rozteči (80,0 mm) a zavěste dávkovací modul na přichytkách, které jsou pro to určeny.
Pro upevnění dávkovacího modulu např. na tenké nosné plechy nebo plechu jsou ve spodní části dávkovacího modulu umístěny dva úchyty (76,0 mm) pro šrouby o průměru 3,9 mm (nejsou součástí dodávky).
Vyvrtejte dva průchozí otvory do nosné desky a DOS modul zespodu pevně přišroubujte.
Umístění v boční skříni:
Když se používá více DOS modulů nebo když má být DOS modul umístěn spolu se zásobníky procesních chemikálií, je u Miele k dostání vhodná boční skříň.
Při montáži dávejte pozor, abyste nezalomili hadice.
Uvědomte si, že DOS moduly a přiložené příslušenství smí namontovat a uvést do provozu jen servisní služba Miele nebo pověření kvalifikovaní pracovníci.
DOS G 80 lze připojit k profesionálním myčkám nádobí a mycím automatům uvedeným v „Oblasti použití DOS modulů".
Pro připojení k profesionálním myčkám nádobí označeným symbolem * se musí použít následující příslušenství, které je přiloženo k příslušnému DOS modulu.

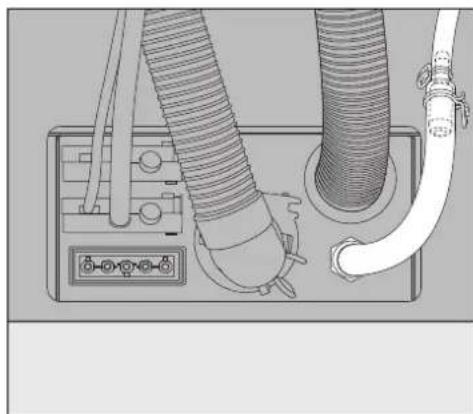

DOS G 80 s hadicovým adaptérem
K DOS modulu G 80 je přiložen hadicový adaptér pro připojení k dávkovacímu hrdlu s větším průměrem, který musí být použit u profesionálních myček nádobí G 8066 a PG 8067.
Průměr dávkovací hadice se pomocí adaptéru zvětší na průměr přípojky.
DOS G 80
ProfiLine s hadicovým adaptérem a dávkovacím hrdlem
K DOS modulu G 80 ProfiLine je navíc k hadicovému adaptéru přiloženo dávkovací hrdlo a musí se používat u profesionálních myček ProfiLine.

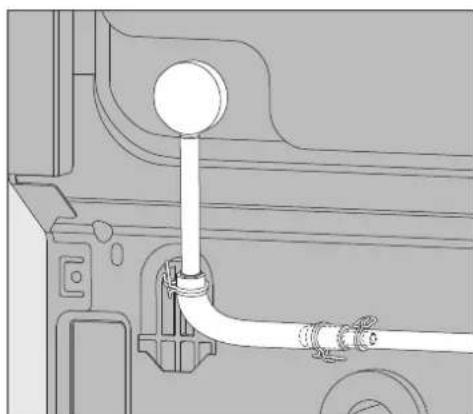

- Odstraňte zaslepovací zátku a dovybavte dávkovací hrdlo.
Dávkovací hrdlo může být případně zakryto zadní stěnou profesionální myčky nádobí.
Odsroubujte zadní stěnu a uvolněte oblast dávkovacího hrdla.
Při nastavování dávkovaného množství bezpodmínečně respektujte:
Pro dávkování čisticího prostředku musí být v řídicí jednotce přístrojů PG 8080, PG 8081i, PG 8082 SCi a PG 8083 SCVi zdvojnásobena dávkovaná koncentrace.
Respektujte údaje k nastavení dávkované koncentrace v návodu k obsluze.

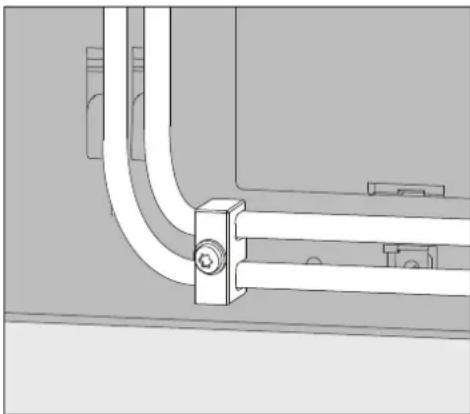

Držák pro dávkovací hadice
Držák dávkovacích hadic přiložený k DOS modulu se umisťuje vpravo dole na zadní straně mycího a dezinfekčního automatu a brání volnému háku z dávkovacích hrdel.
Připojení dávkovacích hadic
U každého DOS modulu se ve výrobním závodě provádí funkční zkouška.
Zbytky testovacího média, které není nebezpečné, vyplývají z této zkoušky a nepoukazují na předchozí používání.
Vytáhněte zátku z volného konce hadice a stáhněte ochrannou fólii z nasávací trubice. Připojte hadici k dávkovacímu hrdlu na mycím a dezinfekčním automatu. Připojte elektrické napájení.
Přípojky pro dávkovací hadice jsou umístěné na zadní stěně mycího a dezinfekčního automatu.
Popis přípojek naleznete v návodu k obsluze mycího a dezinfekčního automatu.

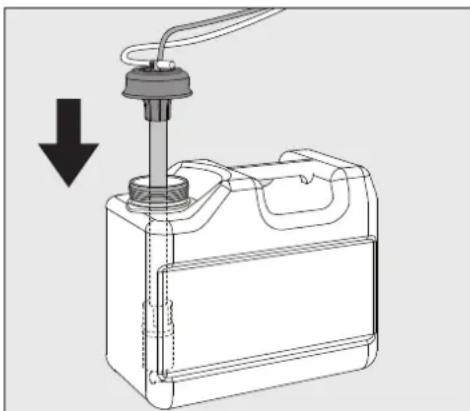

| ■ Naplnte nebo vyměnte zásobník, nasadte dávkovací trabici a za- tlačte uzáver dolů až do zaklapnutí. ■ Posunutím prízpůsobte dávkovací trabici velikosti kanystru tak, aby dosáhla na大纲 kanystru. | |
