Toote tüüp	Miele professionaalse nõudepesumasina väline doseerimismoodul
Mark	Miele
Mudel	DOS G 801 Flex
Kõrgus	138,7 mm
Laius	114,9 mm
Sügavus	114,2 mm
Netokaal	1,5 kg (sh imitoru, voolik ja kaabel)
Toiteallikas	200-230 V 50 Hz, 12 W ; 200-240 V 60 Hz, 10 W ; kaitse 16 A
Doseerimise voolukiirus	55 ml/min
Ümbritsev temperatuur	5 °C kuni 40 °C
Maksimaalne suhteline niiskus	80 % kuni 31 °C, 50 % temperatuuril 40 °C
Määrdumisaste	2
Kaitseaste	IP21
Põhifunktsioonid	Vedelate kemikaalide (pesuvahend, loputusvahend) automaatne doseerimine programmifaaside ajal
Ühilduvus	Miele nõudepesumasinad ja pesu-desinfektsioonimasinad (konkreetsete mudelite osas vaadake juhendit)
Paigaldus	Seinale (riputus) või horisontaalselt (plaadile); saab paigaldada hiljem
Ühendamine	Kaasasolevate doseerimisvoolikute ja adapterite abil; elektriline ühendus pesu-desinfektsioonimasinaga
Hooldus ja puhastus	Hooldust teostab Miele müügijärgne teenindus pesu-desinfektsioonimasina hoolduse käigus
Ohutus	Elektrilöögi oht; paigaldus ja esmakasutuselevõtt on lubatud ainult Miele teenindusele või volitatud spetsialistidele
Varuosad ja remonditavus	Varuosade või remondi osas võtke ühendust Miele müügijärgse teenindusega
Üldteave	Järgige pesu-desinfektsioonimasina kasutusjuhendit; ärge muutke seadet
Vastavusmärgis	CEM, EMV häirete vastane kaitse, CSA, CE-märgis
Tootja	Miele & Cie. KG, Carl-Miele-Str. 29, 33332 Gütersloh, Saksamaa

Korduma kippuvad küsimused - DOS G 801 Flex MIELE

Milleks kasutatakse DOS G 801 Flex moodulit?

DOS G 801 Flex moodul on väline doseerimissüsteem, mis doseerib automaatselt vedelaid kemikaale (pesuvahend, loputusvahend) teie Miele nõudepesumasinasse, välistades seeläbi doseerimismahuti käsitsi täitmise.

Kas ma saan ise DOS moodulit paigaldada?

Paigaldus peab toimuma Miele müügijärgse teeninduse või volitatud spetsialisti poolt. Esmakasutuselevõtt ja personali koolitus peavad samuti toimuma spetsialisti poolt.

Millised nõudepesumasinate mudelid on ühilduvad?

DOS moodul ühildub mitmete Miele nõudepesumasinate ja pesu-desinfektsioonimasinate mudelitega, sealhulgas seeriad PG 8055, PG 8067, PG 8080 jne. Täieliku loendi saamiseks vaadake juhendit.

Kuidas ühendada DOS moodul nõudepesumasinaga?

Ühendamine toimub nõudepesumasina tagaosas kaasasolevate doseerimisvoolikute ja adapterite abil. Seejärel ühendage seade elektriliselt nõudepesumasina pistiku kaudu.

Kuhu paigutada kemikaalikanister?

Kanister tuleb asetada põrandale, nõudepesumasina lähedusse või kõrvalasuvasse kappi. Ärge kunagi asetage seda nõudepesumasina peale või kohale.

Mis on mooduli elektrivõimsus?

Moodul tarbib 12 W 200-230 V 50 Hz või 10 W 200-240 V 60 Hz, kaitsega 16 A.

Kuidas hooldada DOS moodulit?

Hooldust teostab Miele müügijärgne teenindus pesu-desinfektsioonimasina hoolduse raames. Teie poolt ei ole vaja eraldi hooldust.

Mida teha, kui doseerimisvoolik on ummistunud?

Kontrollige, et voolik ei oleks painutatud ega kinni jäänud. Veenduge, et imitoru ulatub kanistri põhja. Kui probleem püsib, võtke ühendust Miele müügijärgse teenindusega.

Kas ma saan kasutada DOS moodulit mitme tootega?

Jah, saate ühe nõudepesumasinaga ühendada kuni kaks välist DOS moodulit, mõlemad erineva toote jaoks (pesuvahend, loputusvahend jne).

Millised on DOS mooduli mõõtmed?

Mooduli kõrgus on 138,7 mm, laius 114,9 mm ja sügavus 114,2 mm, netokaal on 1,5 kg.

KASUTUSJUHEND DOS G 801 Flex MIELE

Teie panus keskkonna heaks 66

Transpondipakendi kaitlemine 66

Paigaldus küljekappi: 68

Ühendus 69

"DOS"-moodulite ühendamine 69

Voolikuadapteriga DOS G 80 69 Voolikuadapteri ja doseerimisotsakuga DOS G 80 ProfiLine 69

Doseerimisvoolikute tõmbetõkis 70 Doseerimisvoolikute ühendamine 70

Hooldus 71

Tehnilised andmed 72

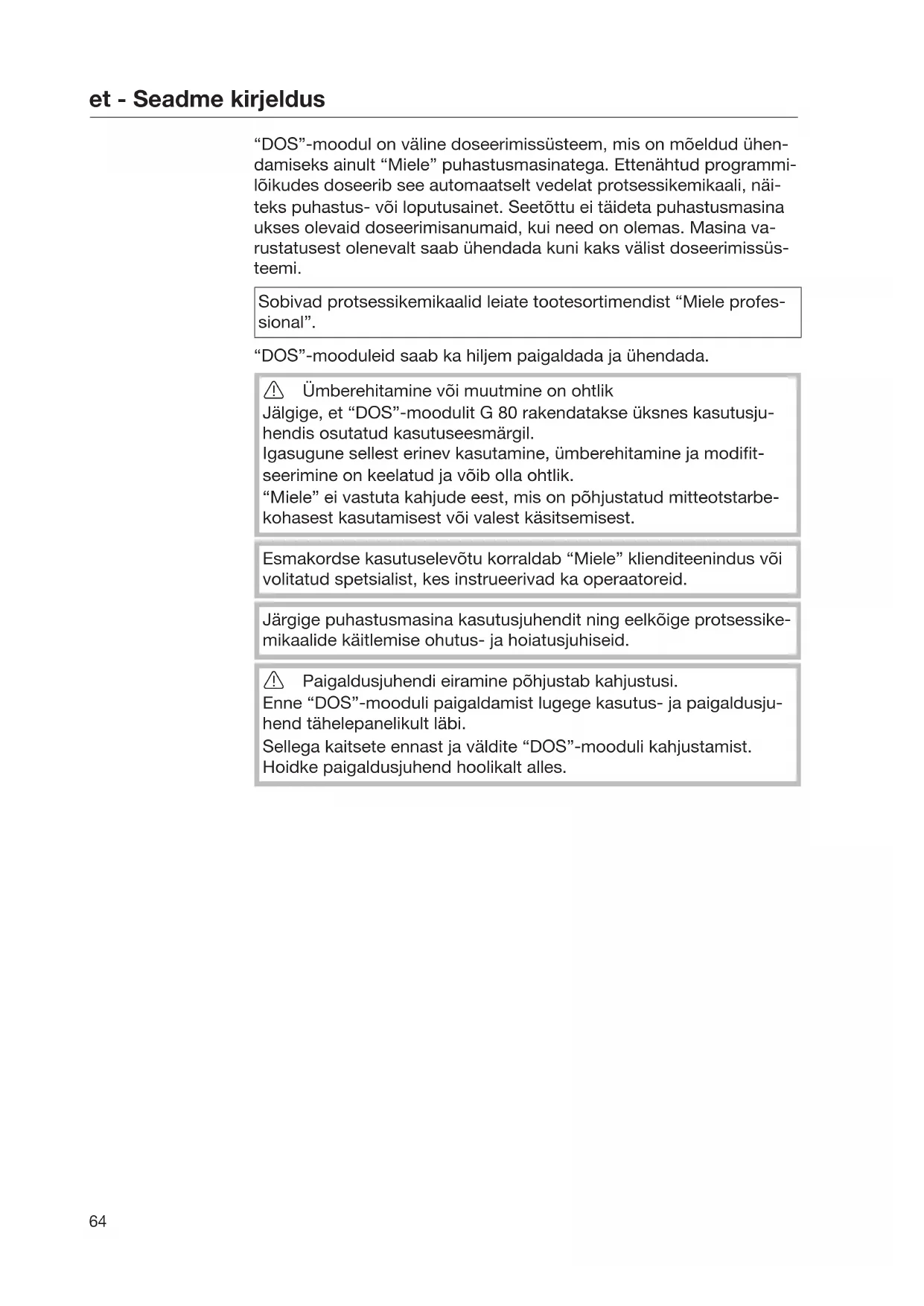

"DOS"-moodul on väline doseerimissüsteem, mis on mõeldud ühendamiseks ainult "Miele" puhastusmasinatega. Ettenähtud programmi-lõikudes doseerib see automaatselt vedelat protsessikemikaali, näiteks puhastus- või loputusainet. Seetõttu ei täideta puhastusmasina ukses olevaid doseerimisanumaid, kui need on olemas. Masina varustatusest olenevalt saab ühendada kuni kaks välist doseerimissüsteemi.

Sobivad protsessikemikaalid leiate tootesortimendist "Miele professional".

"DOS"-mooduleid saab ka hiljem paigaldada ja ühendada.

Jälgige, et "DOS"-moodulit G 80 rakendatakse üksnes kasutusjuhendis osutatud kasutuseesmärgil.

Igasugune sellest erinev kasutamine, ümberehitamine ja modifitseerimine on keelatud ja võib olla ohtlik.

"Miele" ei vastuta kahjude eest, mis on põhjustatud mitteotstarbekohasest kasutamisest või valest käsitsemisest.

Esmakordse kasutuselevõtu korraldab "Miele" klienditeenindus või volitatud spetsialist, kes instrueerivad ka operaatoreid.

Järgige puhastusmasina kasutusjuhendit ning eelkõige protsessikemikaalide käitlemise ohutus- ja hoiatusjuhiseid.

Paigaldusjuhendi eiramine põhjustab kahjustusi.

Enne "DOS"-mooduli paigaldamist lugege kasutus- ja paigaldusjuhend tähelepanelikult läbi.

Sellega kaitsete ennast ja väldite "DOS"-mooduli kahjustamist. Hoidke paigaldusjuhend hoolikalt alles.

"DOS"-moodulite kasutusvaldkonnad

Vastavad "DOS"-moodulid sobivad järgmistele tööstuslikele nõudepesumasinatele ja puhastusmasinatele:

DOS G 80

PG8055- PG8059-PG8067* PG8056-PG8060-G8066* PG8057TD-PG8061-PG8504 PG8058-PG8063

• Ühenduse loomisel selle tööstusliku nõudepesumasinaga kasutage kaasasolevat voolikuadapterit ja kahekordistage doseerimiskontsentratsiooni.

DOS G 80 ProfiLine

PG8080*PG8130* PG8081i*PG8131i PG 8082 SCi * PG 8132 SCi PG 8083 SCVi * PG 8133 SCVi

• Ühenduse loomisel selle tööstusliku nõudepesumasinaga kasutage kaasasolevat voolikuadapterit ja paigaldage doseerimisotsakud.

Lisaks peate tööstuslike nõudepesumasinate PG 8080, PG 8081i, PG 8082 SCi ja PG 8083 SCVi puhul kahekordistama doseerimiskontsentratsiooni.

DOS G 80/72

Sümbolid DOS-moodulil

Protsessikemikaalide voolusuund

Tähelepanu: elektrilöögi oht!

Transpondipakendi käitlemine

Pakend kaitseb transpondikahjustuste eest. Pakend on valmistatud keskkonnasõbralikest materjalidest ja on taaskasutatav.

Pakendi viimine materjaliringlusse säästab toorainet ja vähendab jäätmeid. Teie müügiesindaja võtab pakendi tagasi.

Vana seadme käitlemine

Vanad elektri- või elektroonikaseadmed sisaldavad veel mitmesugust väärtuslikku materjali. Samuti sisaldavad need kahjulikke aineid, mis olid vajalikud seadme toimimiseks ja ohutuseks. Olmeprügi hulka sattudes või vale jäätmekäitluse korral võivad need ained olla ohtlikud inimeste tervisele ja keskkonnale. Seepärast ärge visake vana seadet mingil juhul olmeprügi hulka.

Kasutage selle asemel oma lähimat vanade elektri- ja elektroonikaseadmete vastuvõtupunkti. Vajadusel saate informatsiooni oma müüjalt.

Hoolitsege selle eest, et teie vana seade oleks kuni äraviimiseni ilmastiku eest kaitstud.

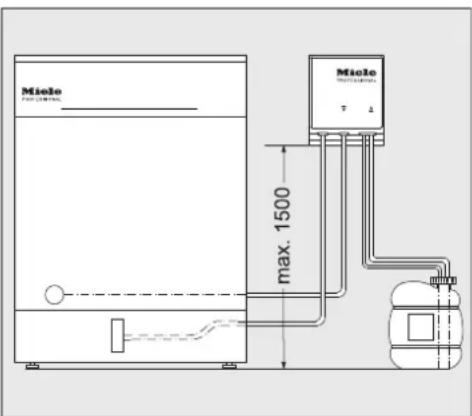

"DOS"-mooduli skemaatiline paigutus

Kanistri valest paigaldamisest põhjustatud doseerimisprobleemid.

Mahutit ei tohi paigaldada puhastusmasina peale või kohale. Jälgige, et doseerimisvoolik poleks paindunud ega kuhugi vahele kiilunud.

Asetage mahuti puhastusmasina kõrvale põrandale või kõrval asuvasse kappi.

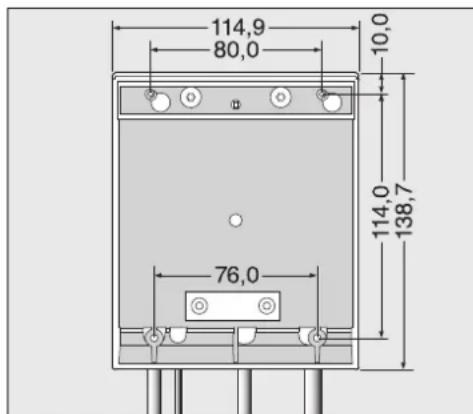

"DOS"-mooduli paigaldus

Paigaldamiseks on "DOS"-mooduliga kaasas kaks ümarpeaga kruvi (4,2 × 25 mm) ja kaks tüüblit (6 mm).

Valige "DOS"-mooduli jaoks hästi juurdepääsetav koht, nt seina juures või kapis.

Rippuv paigaldus:

Pikali paigaldus:

■ Kinnitage joonise abil kruvid õige vahekaugusega (80,0 mm) ning riputage "DOS"-moodul selleks ettenähtud nagade otsa.

"DOS"-mooduli fikseerimiseks nt õhukese kandurplaadi või pleki külge on "DOS"-mooduli alumises osas kaks hoidikut (76,0 mm) 3,9 mm läbimõõduga kruvide jaoks (ei kuulu tarnekomplekti).

• Puurige kandurplaati kaks läbivat ava ja kruvige "DOS"-moodul alt kinni.

Mitme "DOS"-mooduli kasutamise või protsessikemikaalide mahutitega "DOS"-mooduli paigutamise jaoks pakub "Miele" sobivat küljekappi.

Jälgige, et voolikute paigaldamisel ei tekiks murdekohti.

"DOS"-moodulite ühendamine

Jälgige, et kõik "DOS"-moodulid, samuti kaasas olevad tarvikud paigaldaks ja võtaks kasutusele üksnes "Miele" klienditeenindus või volitatud spetsialistid.

Moodulit DOS G 80 saab vaikimisi ühendada peatükis "DOS-moodulite kasutusvaldkonnad" nimetatud tööstuslike nõudepesumasinate ja puhastusmasinatega.

Tärniga * märgistatud tööstuslike nõudepesumasinate ühendamiseks tuleb kasutada järgmisi tarvikuid, mis on vastava "DOS"-mooduliga kaasas.

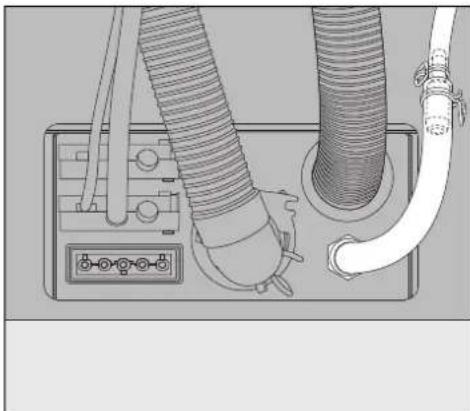

Voolikuadapteriga DOS G 80

Voolikuadapter, mis on mõeldud suurema läbimõõduga doseerimisotsakuga ühendamiseks, on "DOS"-mooduliga G 80 kaasas ja tööstuslike nõudepesumasinate G 8066 ja PG 8067 puhul peab kasutama seda.

Doseerimisvooliku läbimõõt suurendatakse adapteri abil lühenduse läbimõõduga vastavaks.

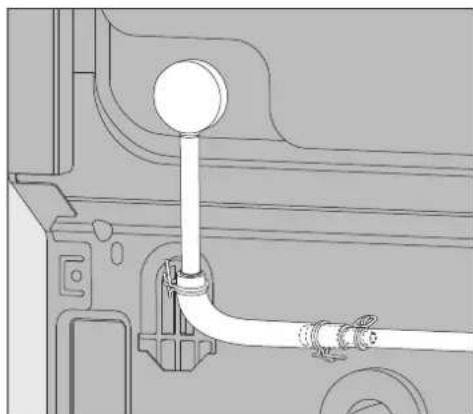

Voolikuadapteri ja doseerimisotsakuga DOS G 80 ProfiLine

Lisaks voolikuadapterile on "DOS"-mooduliga G 80 ProfiLine kaasas doseerimisotsak ja tööstuslike nõudepesumasinate puhul peab kasutama seda.

Eemaldage täitekork ja lisage doseerimisotsak.

Vajadusel katab tööstusliku nõudepesumasina tagasein doseerimisotsaku ära.

Kruvige tagasein lahti ning avage doseerimisotsaku piirkond.

Doseerimiskoguse seadistamisel arvestage kindlasti järgmist: puhastusaine doseerimisel tuleb seadmete PG 8080, PG 8081i, PG 8082 SCi ja PG 8083 SCVi puhul doseerimiskontsentratsiooni juhtimissüsteemis kahekordistada.

Järgige kasutusjuhendis esitatud doseerimiskontsentratsiooni seadistuse andmeid.

Doseerimisvoolikute tõmmetokis

"DOS"-moodulitega kaasas olev doseerimisvoolikute tõmmetokis paigaldatakse puhastusmasina tagaseinale alla paremale ja see ei lase voolikutel doseerimisotsakutest lahti tulla.

Doseerimisvoolikute ühendamine

"DOS"-mooduli toed kontrollitakse tehases.

Katteaine jäljed on tekkinud selle kontrolli tulemusel ning see ei tähenda, et seadet oleks varem kasutatud.

Eemaldage lahtise voolikuotsa kaitsekate ja lantseti kaitsekile. - Ühendage doseerimisotsakuga voolik puhastusmasina külge. Lülitage vool sisse.

Doseerimisvooliku ühendused asuvad puhastusmasina tagaseinas. Ühenduste kirjeldused leiate puhastusmasina kasutusjuhendist.

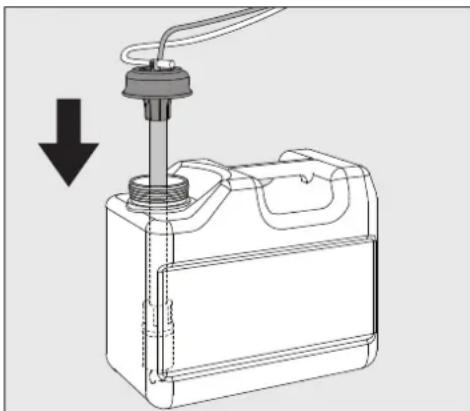

Täitke või vahetage mahuti, paigaldage doseerimislantsett ja vajutage kaant, kuni see lukustub altpoolt. - Kohandage lantsett nihutamise teel mahuti suurusega, kuni lantsett jõuab mahuti põhja.

	Järgige kasutsjuhendis esitatud doseerimissüsteemi ðohutuse ja doseerimiskoguse seadistuse andmeid.
Doseerimisvoolikute värvmärgistus	Erinevate doseerismoodulite eristemiseks ühendamisel tuleb do-seerimisvoolikutele kinnitada kaasas olevad värvilised kleebised. Selge vastavuse vöimaldamiseks kinnitage värviline kleebis lantseti lahedusse ja sama värv lahtise voolikuotsa lahedusse.
Vooluvarustuse ühendamine	Vooluvarustuse ja doseerimisvooliku ühendused asuvad puhastus-masina tagaseinas (ühenduste kirjeldused leiate puhastusmasina kasutsjuhendist).Lülitage vool sisse.
DOS G 80 / 72	DOS G 80 / 72 tarnitakse ilma pistikuta ja see on mõeldud kuppel-nõudepesumasinaga PG 8172 otse ühendamiseks.

Hooldus

Doseerimissüsteemi hooldab puhastusmasina hoolduse käigus "Miele" klienditeenindus.

Tehnilised andmed

Körgus 138,7 mm
Laius 114,9 mm
Sügavirus 114,2 mm
Kaal (neto) 1,5 kg (sh lantsett, voolik ja kaabel)
Ühendustingimused Varustus puhastusmasina	kaudu
Pinge,koormus,kaitse majaühenduse kaudu	200-230 V 50 Hz12 W16 A	200-240 V 60 Hz10 W16 A
Voolukiirus (nimivõimsus) 55 ml/min
Ümbritsev temperatuur 5 °C kuni 40 °C
Suhteline ñhuniiskusmaksimaalne lineaarselt vähenev	80% temperatuuridel kuni 31 °C50% temperatuuridel 40 °C
Paigalduskoha kõrgus vt juurdekuuluvat puhastusmasinat
Määrdumisaste 2
Kaitseaste (DIN EN 60529 järgi) IP21
Kontrollähised VDE, EMV raadiohäirete kaitse, CSA
CE-tähistus 2014/35/EL madalpingedirektiiv
Tootja Aadress Miele & Cie. KG, Carl-Miele-Straße 29,33332 Gütersloh, Saksamaa
