MANUAL DE USUARIO DOS G 801 Flex MIELE

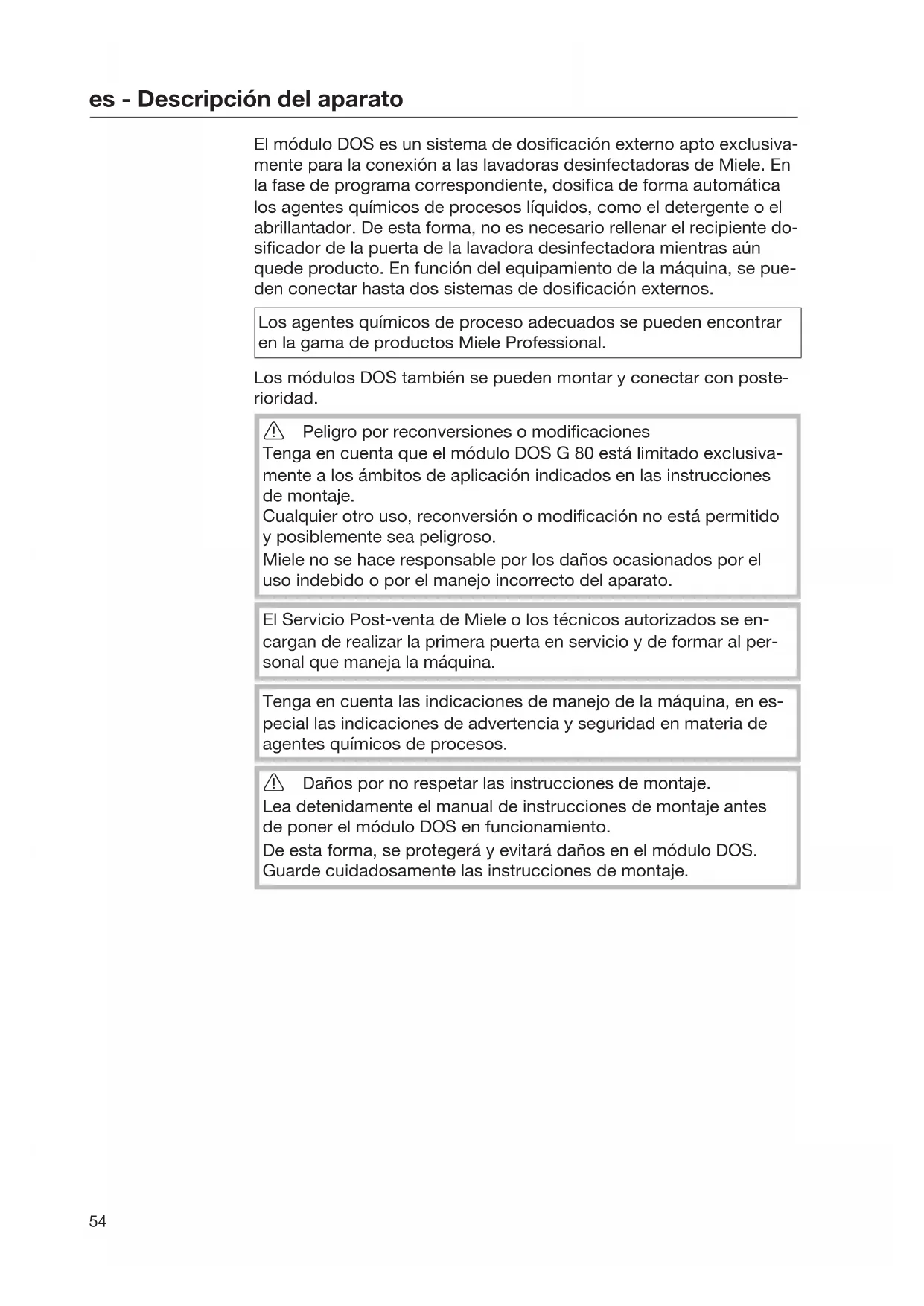

El módulo DOS es un sistema de dosificación externo apto exclusiva- mente para la conexión a las lavadoras desinfectadoras de Miele. En la fase de programa correspondiente, dosifica de forma automática los agentes químicos de procesos líquidos, como el detergente o el abrillantador. De esta forma, no es necesario rellenar el recipiente do- sificador de la puerta de la lavadora desinfectadora mientras aún quede producto. En función del equipamiento de la máquina, se pue- den conectar hasta dos sistemas de dosificación externos. Los agentes químicos de proceso adecuados se pueden encontrar en la gama de productos MieleProfessional. Los módulos DOS también se pueden montar y conectar con poste- rioridad. Peligro por reconversiones o modificaciones Tenga en cuenta que el módulo DOSG80 está limitado exclusiva- mente a los ámbitos de aplicación indicados en las instrucciones de montaje. Cualquier otro uso, reconversión o modificación no está permitido y posiblemente sea peligroso. Miele no se hace responsable por los daños ocasionados por el uso indebido o por el manejo incorrecto del aparato. El Servicio Post-venta de Miele o los técnicos autorizados se en- cargan de realizar la primera puerta en servicio y de formar al per- sonal que maneja la máquina. Tenga en cuenta las indicaciones de manejo de la máquina, en es- pecial las indicaciones de advertencia y seguridad en materia de agentes químicos de procesos. Daños por no respetar las instrucciones de montaje. Lea detenidamente el manual de instrucciones de montaje antes de poner el móduloDOS en funcionamiento. De esta forma, se protegerá y evitará daños en el móduloDOS. Guarde cuidadosamente las instrucciones de montaje.es - Descripción del aparato

Campos de apli- cación de los mó- dulosDOS Los módulosDOS son aptos los modelos de para lavavajillas indus- triales y lavadoras desinfectadoras que se indican a continuación: DOSG80 – PG8055 – PG8059 – PG8067* – PG8056 – PG8060 – G8066* – PG8057TD – PG8061 – PG8504 – PG8058 – PG8063

• En caso de conexión a este lavavajillas industrial debe utilizarse el adaptador de manguera adjunto y duplicarse la concentración de dosificación. DOSG80ProfiLine – PG8080* – PG8130* – PG8081i* – PG8131i* – PG8082SCi* – PG8132SCi* – PG8083SCVi* – PG8133SCVi*

• En caso de conexión a este lavavajillas industrial debe utilizarse el adaptador de manguera adjunto y reequiparse los manguitos de dosificación. Además, en los lavavajillas industriales PG8080, PG8081i, PG8082SCi y PG8083SCVi se debe duplicar la concentración. DOSG80/72 – PG8172 Símbolos que aparecen en el módulo DOS

Dirección de flujo de los productos químicos Atención: ¡Peligro por descargas eléctricas!es - Su contribución a la protección del medio ambiente

Eliminación del embalaje de transporte El embalaje protege al aparato de daños durante el transporte. Los materiales del embalaje se han seleccionado siguiendo criterios eco- lógicos y en función de su posterior tratamiento en plantas de recicla- je. La devolución del embalaje al ciclo de reciclado contribuye al ahorro de materias primas y reduce la generación de residuos. Por tanto, di- chos materiales no deberán tirarse a la basura, sino entregarse en un punto de recogida específica. Reciclaje de aparatos inservibles Los aparatos eléctricos y electrónicos inservibles llevan componentes aprovechables que no tienen desperdicio y de ningún modo deberán terminar en el vertedero. Sin embargo, también contienen sustancias nocivas, necesarias para el funcionamiento y la seguridad de estos aparatos. El desecharlas en la basura común o el uso indebido de las mismas puede resultar perjudicial para la salud y para el medio am- biente. Por este motivo, en ningún caso elimine su aparato inservible a través de la basura común. En su lugar, utilice los puntos de recogida pertinentes para la entrega y el reciclaje de aparatos eléctricos y electrónicos inservibles. Infór- mese en su distribuidor Miele. Guarde el aparato inservible fuera del alcance de los niños hasta el momento de transportarlo al desguace.es - Montaje

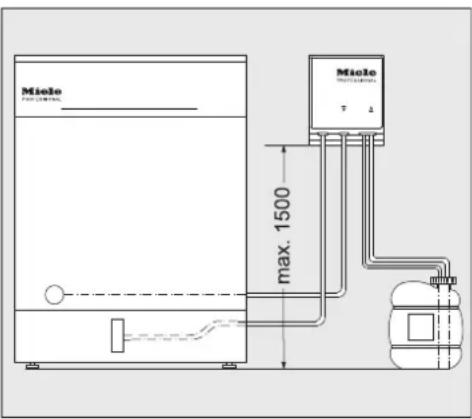

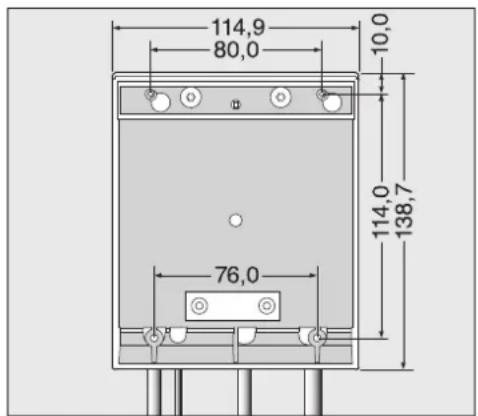

Clasificación esquemática del móduloDOS Problemas de dosificación por emplazamiento incorrecto del depósito. El depósito no se debe colocar sobre o por encima de la lavadora desinfectadora. Observe que la manguera de dosificación no se doble ni quede aprisionada. Coloque el depósito junto a la lavadora desinfectadora en el suelo o en un armario colindante. Montaje del móduloDOS Para el montaje se incluyen en el móduloDOS dos tornillos alomados (4,2x25mm) y dos tacos (6mm). Elija un lugar con buen acceso para el móduloDOS, p.ej., en una pared o armario. Montaje suspendido: Con la ayuda del croquis fije los tornillos a la distancia adecuada (80,0mm) y cuelgue el móduloDOS por las pestañas previstas para tal fin. Montaje horizontal: Para fijar el móduloDOS p.ej. a una placa soporte o chapa delgadas, en la zona inferior del módulo se han colocado dos alojamientos (76,0mm) para tornillos con un diámetro de 3,9mm (no se incluyen en el volumen de suministro). Taladre dos orificios de paso en la placa soporte y atornille firme- mente el móduloDOS desde abajo.es - Montaje

Alojamiento en armario lateral: Al utilizar varios módulosDOS o si se desea alojar el móduloDOS junto con el recipiente de productos químicos, se puede obtener el armario lateral adecuado de Miele. Al realizar el montaje, asegúrese de que el tendido de mangueras no presente dobleces.es - Conexión

Conexión de los módulosDOS Tenga en cuenta que los módulosDOS así como los accesorios adjuntos debe montarlos y ponerlos en funcionamiento elServicio Post-venta de Miele o técnicos autorizados. El DOSG80 puede conectarse de forma estándar a los lavavajillas industriales y lavadoras desinfectadoras indicadas en «Campos de aplicación de los módulosDOS». Para la conexión a los lavavajillas industriales marcados con un * de- ben utilizarse los siguientes accesorios, que se suministran adjuntos al móduloDOS correspondiente. DOSG80 con adaptador de manguera El adaptador de manguera para la conexión a manguitos de dosifica- ción con diámetro mayor se suministra junto con el móduloDOS G80 y debe utilizarse en los lavavajillas industriales G8066 y PG8067. El diámetro de la manguera de dosificación se amplía al diámetro de la conexión con ayuda del adaptador de dosificación. DOSG80 ProfiLine con adaptador de manguera y man- guito de dosifica- ción Además del adaptador de manguera, junto con el módulo DOSG80 ProfiLine se suministra el manguito de dosificación y debe utilizarse en los lavavajillas industriales ProfiLine. Retirar los tapones ciegos y volver a colocarel manguito de dosifi- cación.es - Conexión

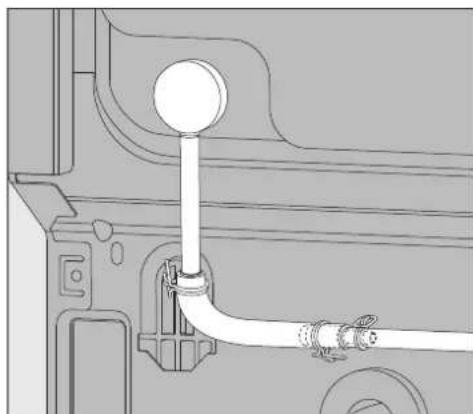

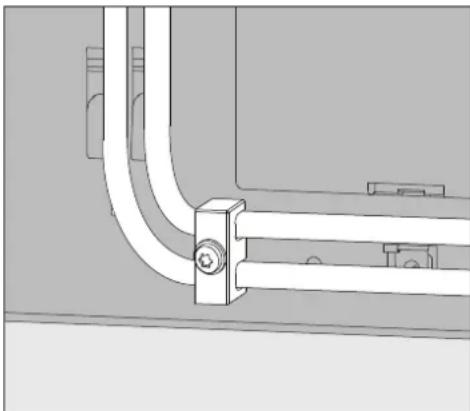

El manguito de dosificación, dado el caso, queda tapado por la pa- red trasera del lavavajillas industrial. Desatornillar la pared trasera y desenganchar la zona del manguito de dosificación. Al ajustar la cantidad de dosificación es imprescindible tener en cuenta: Para la dosificación de detergente en los aparatos PG8080, PG8081i, PG8082SCi y PG8083SCVi se debe duplicar la con- centración de dosificación en el control del aparato. Observe los datos para el ajuste de la concentración de dosifica- ción en las instrucciones de manejo. Prensacables pa- ra mangueras de dosificación El prensacables que se adjunta con los módulosDOS para mangue- ras de dosificación se ha colocado abajo a la derecha en la parte posterior de la lavadora desinfectadora y evita que las mangueras se suelten de los manguitos de dosificación. Conexión de las mangueras de do- sificación La capacidad de funcionamiento del móduloDOS se comprueba de fábrica. Los restos del producto de prueba inofensivo se deben a esta com- probación y no indican un uso previo. Retire la caperuza de protección del extremo libre de la manguera y la lámina protectora de la lanza de succión. Conecte la manguera con el manguito de dosificación a la lavadora desinfectadora. Conecte el suministro de corriente eléctrica. Las conexiones para las mangueras de dosificación se encuentran en la pared posterior de la lavadora desinfectadora. La descripción de las conexiones se encuentra en las instrucciones de manejo de la lavadora desinfectadora.es - Conexión

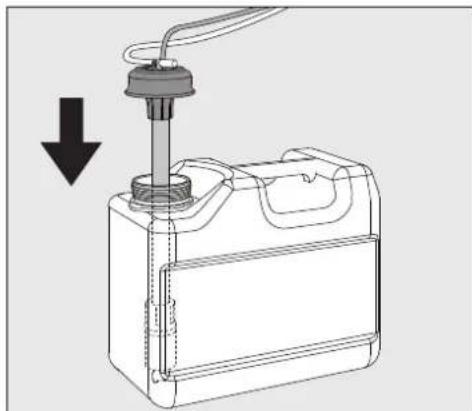

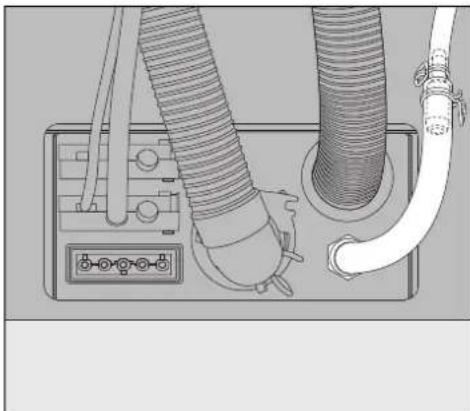

Llene o cambie los recipientes, introduzca la lanza de dosificación y presione la tapa de cierre hasta que encaje. Adapte la lanza de dosificación al tamaño del contenedor despla- zándola hasta que llegue a la base del bidón. Observe el modo de purgar el sistema dosificador y el ajuste de las cantidades de dosificación que se describe en las instrucciones de manejo. Identificación me- diante colores de las mangueras de dosificación A fin de poder establecer una diferencia al conectar varios módulos de dosificación, se deberá identificar las mangueras de dosificación con las etiquetas adhesivas de colores que se adjuntan. Pegue la etiqueta de color en las cercanías de la lanza de succión y el mismo color un poco antes de llegar al extremo libre de la man- guera para poder realizar una clasificación inequívoca. Conexión del su- ministro eléctrico Las conexiones para suministro eléctrico se encuentran en la pared posterior de la lavadora desinfectadora. (La descripción sobre las conexiones se encuentra en las instruccio- nes de manejo de la lavadora desinfectadora). Conecte el suministro de corriente eléctrica. DOSG80/72 El DOSG80/72 se suministra sin conector y es adecuado para la co- nexión directa al lavavajillas de campana PG8172. Mantenimiento El mantenimiento del sistema dosificador es llevado a cabo por el Servicio Post-Venta de Miele en el contexto del mantenimiento de la termodesinfectora.es - Datos técnicos

Altura 138,7mm Anchura 114,9mm Fondo 114,2mm Peso (neto) 1,5kg (incluyendo lanza, manguera y cable) Requisitos de conexión Alimentación a través de la termodesinfec- tora Tensión, potencia nominal, fusible a través de conexión doméstica

10W 16A Potencia de extracción (potencia nominal) 55ml/min Temperatura ambiente de 5°C a 40°C Humedad relativa del aire máxima lineal en descenso hasta 80% para temperaturas hasta 31°C 50% para temperaturas de hasta hasta 40°C Altura del lugar de emplazamiento Véase la termodesinfectora correspondiente Grado de suciedad 2 Tipo de protección (según DIN EN 60529) IP 21 Marca de control VDE, EMV Antiparasitario, CSA Identificación CE Directiva de baja tensión 2014/35/CE Dirección del fabricante Miele & Cie. KG, Carl-Miele-Straße 29, 33332 Gütersloh, Germanyet - Sisukord
