HASZNÁLATI ÚTMUTATÓ DOS G 801 Flex MIELE

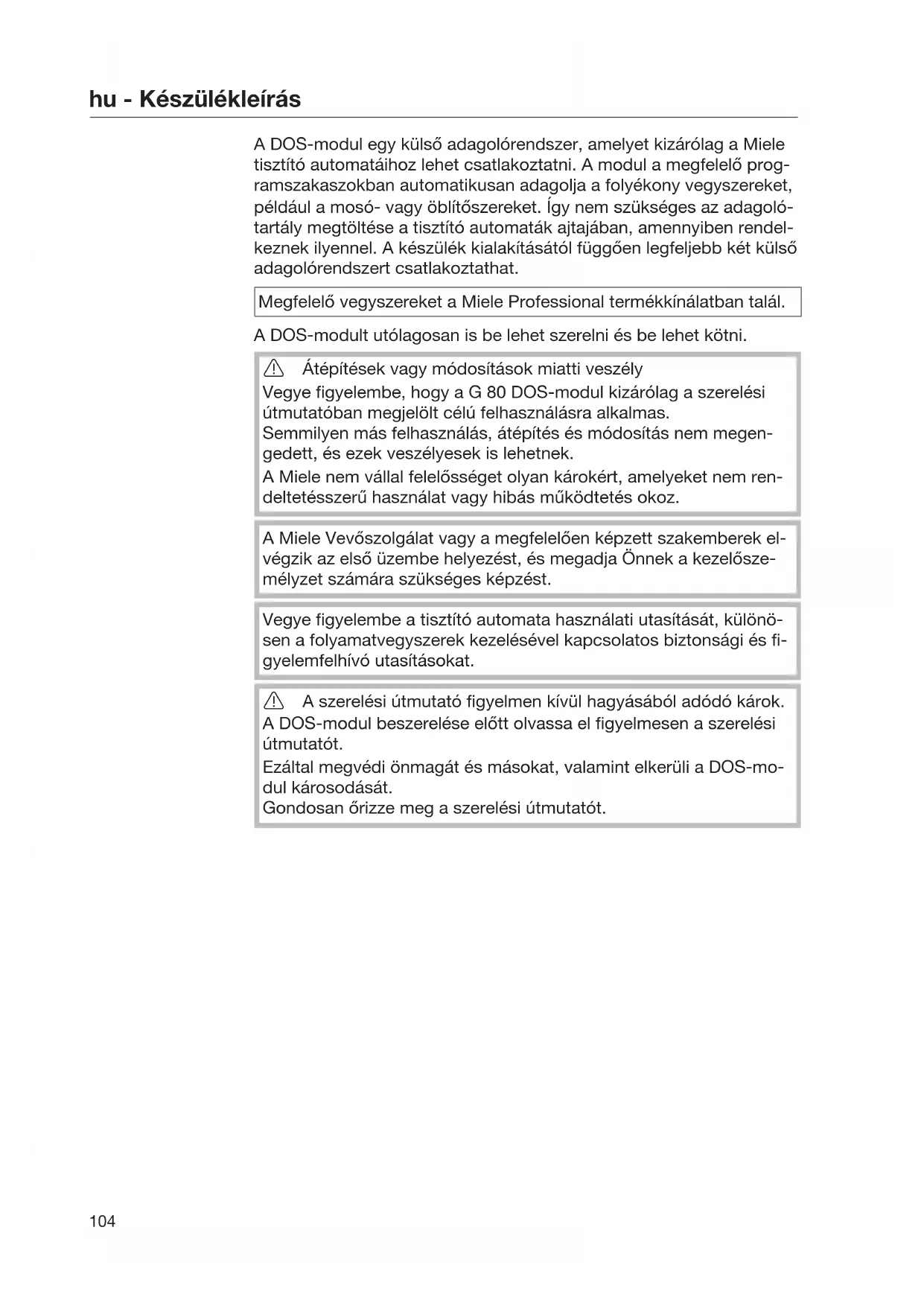

A DOS-modul egy külső adagolórendszer, amelyet kizárólag a Miele tisztító automatáihoz lehet csatlakoztatni. A modul a megfelelő prog- ramszakaszokban automatikusan adagolja a folyékony vegyszereket, például a mosó- vagy öblítőszereket. Így nem szükséges az adagoló- tartály megtöltése a tisztító automaták ajtajában, amennyiben rendel- keznek ilyennel. A készülék kialakításától függően legfeljebb két külső adagolórendszert csatlakoztathat. Megfelelő vegyszereket a Miele Professional termékkínálatban talál. A DOS-modult utólagosan is be lehet szerelni és be lehet kötni. Átépítések vagy módosítások miatti veszély Vegye figyelembe, hogy a G80DOS-modul kizárólag a szerelési útmutatóban megjelölt célú felhasználásra alkalmas. Semmilyen más felhasználás, átépítés és módosítás nem megen- gedett, és ezek veszélyesek is lehetnek. A Miele nem vállal felelősséget olyan károkért, amelyeket nem ren- deltetésszerű használat vagy hibás működtetés okoz. A Miele Vevőszolgálat vagy a megfelelően képzett szakemberek el- végzik az első üzembe helyezést, és megadja Önnek a kezelősze- mélyzet számára szükséges képzést. Vegye figyelembe a tisztító automata használati utasítását, különö- sen a folyamatvegyszerek kezelésével kapcsolatos biztonsági és fi- gyelemfelhívó utasításokat. A szerelési útmutató figyelmen kívül hagyásából adódó károk. A DOS-modul beszerelése előtt olvassa el figyelmesen a szerelési útmutatót. Ezáltal megvédi önmagát és másokat, valamint elkerüli a DOS-mo- dul károsodását. Gondosan őrizze meg a szerelési útmutatót.hu - Készülékleírás

A DOS-modulok alkalmazási terü- letei Az adott DOS-modul az alábbi ipari mosogatógépekhez és tisztító au- tomatákhoz alkalmas: DOSG80 – PG8055 – PG8059 – PG8067 * – PG8056 – PG8060 – G8066 * – PG8057TD – PG8061 – PG8504 – PG8058 – PG8063

• Ehhez az ipari mosogatógéphez való csatlakoztatásnál használja a mellékelt tömlőcsatlakozót, és kétszerezze meg az adagolási kon- centrációt. DOSG80ProfiLine – PG8080 * – PG8130 * – PG8081i * – PG8131i * – PG8082SCi * – PG8132SCi * – PG8083SCVi * – PG8133SCVi *

• Ehhez az ipari mosogatógéphez való csatlakoztatásnál használja a mellékelt tömlőcsatlakozót, és szerelje fel az adagolócsonkot. A PG8080, PG8081i, PG8082SCi és PG8083SCVi ipari moso- gatógépeknél emellett meg kell kétszerezni az adagolási koncentrá- ciót is. DOSG80/72 – PG8172 A DOS-modulon elhelyezett szim- bólumok

A folyamat vegyszerek folyásiránya Vigyázat: Villamos áramütés általi veszély!hu - Az Ön hozzájárulása a környezetvédelemhez

A csomagolóanyag megsemmisítése A csomagolás megóvja a készüléket a szállítási sérülésektől. A cso- magolóanyagokat környezetvédelmi és hulladékkezelés-technikai szempontok alapján választották ki, így azok újrahasznosíthatók. A csomagolásnak az anyagkörforgásba való visszavezetése nyers- anyagot takarít meg és csökkenti a keletkező hulladék mennyiségét. Szakkereskedője visszaveszi a csomagolást. A régi készülék selejtezése A használt elektromos és elektronikus készülékek még jelentős meny- nyiségben tartalmaznak értékes anyagokat. Azonban káros anyago- kat is tartalmaznak, amelyek a működéshez és biztonsághoz voltak szükségesek. Ezek a szemétbe kerülve vagy nem megfelelő kezelés esetén ártalmassá válhatnak az emberi egészségre és a környezetre. Ezért semmi esetre se dobja szemétbe a régi készülékét. Ehelyett vegye igénybe a lakóhelyén a használt elektromos és elek- tronikus készülékek leadására és hasznosítására felállított hulladék- gyűjtő udvarokat. Adott esetben tájékozódjon kereskedőjénél. Gondoskodjon arról, hogy selejtezendő készüléke az elszállításig a gyermekek elől biztosan elzárt helyen legyen tárolva.hu - Szerelés

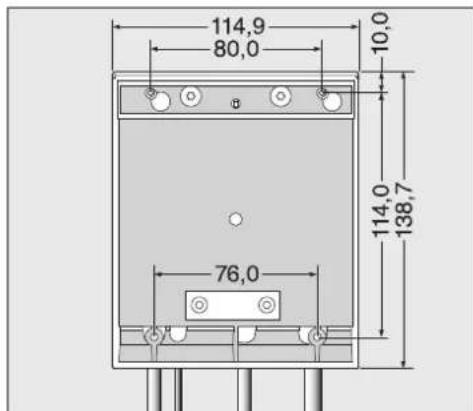

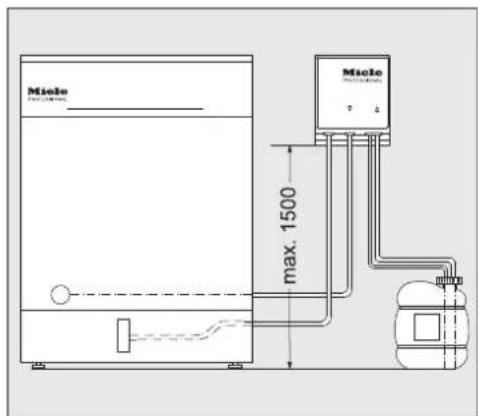

A DOS-modul vázlatos felépítése Adagolási probléma a tartály helytelen felállítása miatt. A tartály nem helyezhető a tisztító automatára vagy az automata fö- lé. Ügyeljen arra, hogy az adagolótömlő ne törjön meg és ne szorul- jon be. Állítsa a tartályt a tisztító automata mellé a padlóra vagy az egyik mellette lévő szekrényre. A DOS-modul beszerelése A DOS-modul beszereléséhez két gömbölyű fejű csavar (4,2x25mm) és két dübel (6mm) áll rendelkezésre. Válasszon egy jól hozzáférhető helyet a DOS-modul számára, pl. a falnál vagy a szekrényben. Függesztett felszerelés: A vázlat segítségével rögzítse a csavarokat a megfelelő távolságban (80,0mm), és az erre a célra szolgáló fülekkel akassza fel. Fekvő felszerelés: A DOS-modul pl. egy keskeny tartólécre vagy lemezre történő rögzí- téséhez a DOS-modul alsó részén két szem található (76,0mm) 3,9mm átmérőjű csavarokhoz (ezeket a csomag nem tartalmazza). Fúrjon két átmenő furatot a tartólécbe, és alulról csavarozza be a DOS-modult.hu - Szerelés

Oldalsó szekrény- ben való elhelye- zés: Ha több DOS-modult használ, vagy ha a DOS-modult a vegyszerek tartályával együtt kell elhelyeznie, akkor a Miele ehhez egy megfelelő oldalsó szekrényt kínál. A beszerelésnél ügyeljen arra, hogy a tömlő ne törjön meg.hu - Csatlakozás

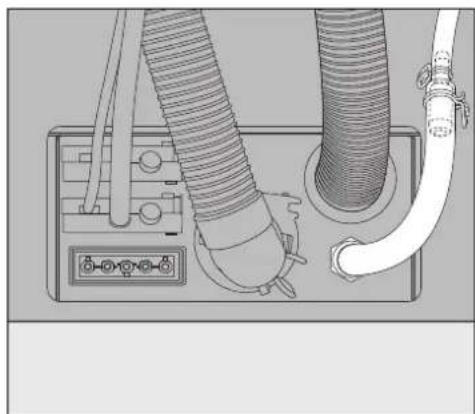

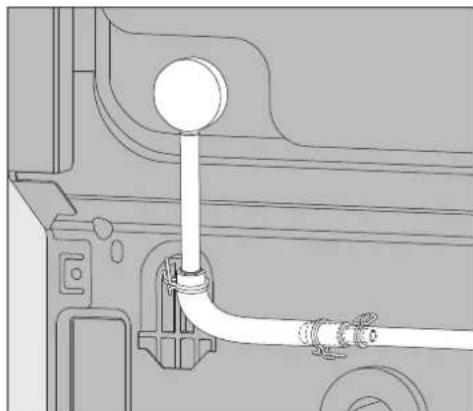

A DOS-modul csatlakoztatása Ne feledje, hogy a DOS-modulokat, valamint a mellékelt tartozéko- kat csak a Miele Vevőszolgálat vagy engedéllyel rendelkező szak- ember szerelheti fel és helyezheti üzembe. A DOSG80 alapvetően a „DOS-modul alkalmazási területei“ részben felsorolt ipari mosogatógépekhez és tisztító automatákhoz csatlakoz- tatható. A * jellel megjelölt ipari mosogatógépek csatlakoztatásához az alábbi, DOS-modulhoz mellékelt tartozékokat kell használni. DOSG80 tömlő- csatlakozóval A tömlőcsatlakozó, a nagyobb átmérőjű adagolócsonkokhoz való csatlakoztatáshoz a DOS-modul G80-hoz van mellékelve, és a G8066 és PG8067 ipari mosogatógépeknél használni kell. Az adagolótömlő átmérője az adapter segítségével megnövelhető a csatlakozó átmérőjének megfelelő méretre. DOSG80 ProfiLine tömlő- csatlakozóval és adagolócsonkok- kal A tömlőcsatlakozó mellett a DOS-modul G80ProfiLine készülékhez mellékelve a van a csatlakozócsonk, amelyet a ProfiLine ipari moso- gatógépeknél kell használni. Vegye ki a vakdugót és szerelje fel az adagolócsonkot. Az adagolócsonkot adott esetben eltakarja az ipari mosogatógép hátfala. Csavarozza le a hátoldalt és tegye szabaddá az adagolócsonk terü- letét.hu - Csatlakozás

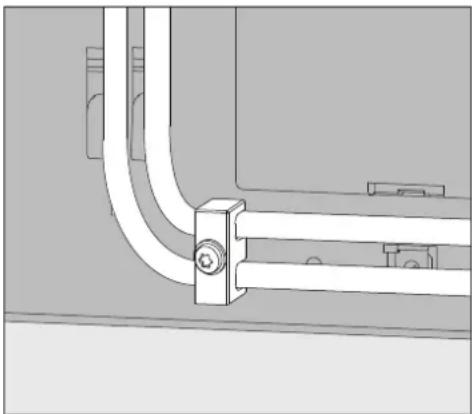

Az adagolási mennyiség beállításánál okvetlenül vegye figye- lembe a következőket: A mosószer adagolásánál az adagolás koncentrációját a PG8080, PG8081i, PG8082SCi és PG8083SCVi készülékeknél a vezérlés használatával meg kell kétszerezni. Az adagolás koncentrációjának beállításához vegye figyelembe a használati útmutatóban szereplő adatokat. Az adagolótömlők feszültségmente- sítése A DOS-modulokhoz mellékelt feszültségmentesítő az adagolótömlők- höz a tisztító automata hátoldalán jobbra lent van felszerelve, és meg- akadályozza a tömlők lecsúszását az adagolócsonkról. Az adagolótömlők csatlakoztatása A gyárban mindegyik DOS-modul működőképességét ellenőrzik. Ezen ellenőrzés miatt a veszélytelen tesztelőanyag maradványai ma- radhatnak a készülékben, így ez nem annak a jele, hogy már használ- ták a készüléket. Húzza le a tömlő szabad végéről a védőkupakot és a szívólándzsá- ról a védőfóliát. Csatlakoztassa a tömlőt az adagolócsonkkal a tisztító automatához. Csatlakoztassa a villamos betáplálást. A csatlakozások az adagolótömlőkhöz a tisztító automata hátoldalán találhatók. A csatlakozókhoz tartozó leírást a tisztító automata használati útmu- tatójában találja.hu - Csatlakozás

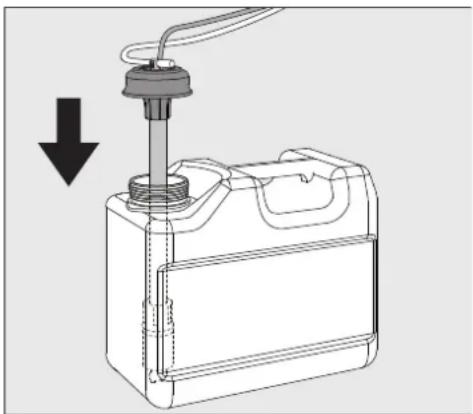

Töltse meg, vagy cserélje ki a tartályt, helyezze bele a lándzsát és csavarja rá a zárófedelet. Illessze hozzá az adagoló lándzsát a kanna méretéhez, míg az a kanna fenekét eléri. Az adagolórendszer légtelenítéséhez adagolás koncentrációjának beállításához vegye figyelembe a használati útmutatóban szereplő adatokat. Az adagolótömlők színmegjelölése Több adagoló modul csatlakoztatásánál a megkülönböztetéshez az adagolótömlőket a mellékelt öntapadós címkékkel fel kell címkézni. A színes címkét ragassza a szívólándzsa közelébe és ugyanazt a színt ragassza kicsivel a tömlő szabad vége elé az egyértelmű meg- különböztetés érdekében. Az áramellátás csatlakoztatása Az áramellátás csatlakozói a tisztító automata hátoldalán találhatók. (A csatlakozók leírása a tisztító automata használati útmutatójában található). Csatlakoztassa a villamos betáplálást. DOSG80/72 A DOSG80/72 modellt csatlakozó nélkül szállítjuk, és a PG8172 kalapos mosogatógép direkt csatlakoztatásához van tervezve. Karbantartás Az adagoló rendszer karbantartása a tisztító automata karbantartása keretében, a Miele vevőszolgálat által történik.hu - Műszaki adatok

Magasság 138,7milliméter Szélesség 114,9milliméter Mélység 114,2milliméter Súly (nettó) 1,5kg (beleértve a lándzsát, tömlőt és ká- belt) Csatlakoztatási feltételek Áramellátás a mosogató automatán keresz- tül Feszültség, Csatlakozási érték, Biztosítás a házi csatlakozáson keresztül

10W 16A Szállítási teljesítmény (névleges teljesít- mény) 55ml/perc Környezeti hőmérséklet 5 - 40°C Relatív páratartalom legfeljebb lineárisan csökkenően 80% -ig 31°C alatti hőmérsékletek számá-

50% -ig 40°C alatti hőmérsékletek számá-

A felállítási hely magassága lásd a hozzátartozó mosogató automatát a szennyeződés foka 2 védelmi fokozat (DIN EN 60529 szerint) IP21 vizsgálati jelzés VDE, EMV zavarvédelem, CSA CE-jelölés 2014/35/EG Törpefeszültségi irányelv A gyártó címe Miele & Cie. KG, Carl-Miele-Straße 29, 33332 Gütersloh, Germanyit - Indice
