Caractéristiques Techniques	Interface audio USB 2.0, 2 entrées combo XLR/TRS, 2 sorties TRS, préamplis micro TASCAM, alimentation fantôme 48V
Utilisation	Idéal pour l'enregistrement de musique, podcasts, et production audio mobile, compatible avec iOS et ordinateurs
Maintenance et Réparation	Nettoyer régulièrement les connecteurs, vérifier les câbles, mise à jour du firmware via le site de TASCAM
Sécurité	Utiliser avec une alimentation appropriée, éviter l'exposition à l'humidité et à la chaleur excessive
Informations Générales	Compact et léger, idéal pour les musiciens en déplacement, garantie limitée de 1 an

FOIRE AUX QUESTIONS - iXR TASCAM

Le TASCAM iXR ne s'allume pas, que faire ?

Vérifiez que l'appareil est correctement alimenté. Assurez-vous que le câble USB est bien connecté et essayez un autre port USB. Si l'appareil ne s'allume toujours pas, testez avec un autre câble USB.

Je n'entends pas le son lorsque je connecte mon instrument au TASCAM iXR.

Assurez-vous que le volume de sortie est réglé correctement. Vérifiez également que vous avez sélectionné la bonne entrée pour votre instrument dans les paramètres de votre logiciel de musique.

Le TASCAM iXR est reconnu par mon ordinateur, mais aucun son ne sort.

Vérifiez les paramètres audio de votre ordinateur pour vous assurer que le TASCAM iXR est sélectionné comme périphérique de sortie par défaut.

Comment installer les pilotes pour le TASCAM iXR sur Windows ?

Téléchargez le dernier pilote depuis le site officiel de TASCAM, puis exécutez le fichier d'installation en suivant les instructions à l'écran.

Peut-on utiliser le TASCAM iXR avec un iPhone ou un iPad ?

Oui, le TASCAM iXR est compatible avec les appareils iOS. Assurez-vous d'utiliser le câble approprié pour la connexion.

Le son est déformé ou grésille, que faire ?

Vérifiez les niveaux de gain sur le TASCAM iXR et ajustez-les si nécessaire. Assurez-vous également que votre logiciel de musique n'est pas configuré avec une latence trop basse.

Comment réinitialiser le TASCAM iXR aux paramètres d'usine ?

Il n'y a pas de procédure de réinitialisation aux paramètres d'usine, mais vous pouvez débrancher l'appareil et le rebrancher après quelques minutes pour réinitialiser les connexions.

Le TASCAM iXR fonctionne-t-il avec les logiciels de musique populaires ?

Oui, le TASCAM iXR est compatible avec la plupart des logiciels de musique tels que Ableton Live, Pro Tools, et GarageBand.

Pourquoi le TASCAM iXR ne reconnaît-il pas mon microphone ?

Assurez-vous que le microphone est alimenté (s'il nécessite une alimentation fantôme) et que vous avez sélectionné la bonne entrée sur le TASCAM iXR.

Comment mettre à jour le firmware du TASCAM iXR ?

Téléchargez la dernière version du firmware depuis le site de TASCAM et suivez les instructions fournies pour effectuer la mise à jour.

Où puis-je trouver le manuel d'utilisation du TASCAM iXR ?

Le manuel d'utilisation est disponible en téléchargement sur le site officiel de TASCAM dans la section support.

MODE D'EMPLOI iXR TASCAM

Nous, TEAC EUROPE GmbH. Bahnstrasse 12,65205 Wiesbaden-Erbenheim, Allemagne, déclarons sous notre propre responsabilité que le produit TEAC décrit dans ce mode d'emploi est conforme aux normes techniques lui correspondant.

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES

1 Lisez ces instructions.

2 Conservez ces instructions.

3 Tenez compte de tous les avertissements.

4 Suivez toutes les instructions.

5 N'utilisez pas cet appareil avec de l'eau à proximité.

6 Ne nettoyez l'appareil qu'avec un chiffon sec.

7 Ne bloquez aucune ouverture de ventilation. Installez-le conformément aux instructions du fabricant.

8 Ne l'installez pas près de sources de chaleur telles que des radiateurs, bouches de chauffage, poêles ou autres appareils (y compris des amplificateurs) dégageant de la chaleur.

9 Ne neutralisez pas la fonction de sécurité de la fiche polarisée ou de terre. Une fiche polarisée a deux broches, l'une plus large que l'autre. Une fiche de terre a deux broches identiques et une troisième broche pour la mise à la terre. La broche plus large ou la troisième broche servent à votre sécurité. Si la fiche fournie n'entre pas dans votre prise, consultez un électricien pour le remplacement de la prise obsolète.

10 Évitez de marcher sur le cordon d'alimentation et de le pincer, en particulier au niveau des fiches, des prises secteur, et du point de sortie de l'appareil.

11 N'utilisez que des fixations/accessoires spécifiés par le fabricant.

12 Utilisez-le uniquement avec des chariots, socles, trépieds, supports ou tables spécifiés par le fabricant ou vendus avec l'appareil. Si un chariot

est utilisé, faites attention à ne pas être blessé par un renversement lors du déplacement de l'ensemble chariot/appareil.

13 Débranchez cet appareil en cas d'orage ou de non utilisation prolongée.

14 Confiez toute réparation à des techniciens de maintenance qualifiés. Une réparation est nécessaire si l'appareil a été endommagé d'une quelconque façon, par exemple si le cordon ou la fiche d'alimentation est endommagé, si du liquide a été renversé sur l'appareil ou si des objets sont tombés dedans, si l'appareil a été exposé à la pluie ou à l'humidité, s'il ne fonctionne pas normalement, ou s'il est tombé.

- L'appareil tire un courant nominal de veille de la prise secteur quand son interrupteur POWER ou STANDBY/ON n'est pas en position ON.

- La fiche secteur est utilisée comme dispositif de déconnexion et doit donc toujours rester disponible.

• Des précautions doivent être prises en cas d'utilisation d'écouteurs ou d'un casque avec le produit car une pression sonore excessive (volume trop fort) dans les écouteurs ou dans le casque peut causer une perte auditive.
• Si vous rencontrez des problèmes avec ce produit, contactez TEAC pour une assistance technique. N'utilisez pas le produit tant qu'il n'a pas été réparé.

ATTENTION

• N'exposez pas cet appareil aux gouttes ni aux éclaboussures.
• Ne placez pas d'objet rempli de liquide sur l'appareil, comme par exemple un vase.
• N'installez pas cet appareil dans un espace confiné comme une bibliothèque ou un meuble similaire.
• L'appareil doit être placé suffisamment près de la prise de courant pour que vous puissiez à tout moment attraper facilement la fiche du cordon d'alimentation.
• Si le produit utilise des piles/batteries (y compris un pack de batteries ou des batteries fixes), elles ne doivent pas être exposées au soleil, au feu ou à une chaleur excessive.
• PRÉCAUTION pour les produits qui utilisent des batteries remplaçables au lithium : remplacer une batterie par un modèle incorrect entraîne un risque d'explosion. Remplacez-les uniquement par un type identique ou équivalent.

■our les consommateurs européens

Mise au rebut des équipements électriques et électroniques

(a) Tous les équipements électriques et électroniques doivent être traités séparément de la collecte municipale d'ordures ménagères dans des points de collecte désignés par le gouvernement ou les autorités locales.
(b) En vous débarrassant correctement des équipements électriques et électroniques, vous contribuerez à la sauvegarde de précieuses ressources et à la prévention de potentiels effets négatifs sur la santé humaine et l'environnement.
(c) Le traitement incorrect des déchets d'équipements électriques et électroniques peut avoir des effets graves sur l'environnement et la santé humaine en raison de la présence de substances dangereuses dans les équipements.
(d) Le symbole de poubelle sur roues barrée d'une croix indique que les équipements électriques et électroniques doivent être collectés et traités séparément des déchets ménagers.

(e) Des systèmes de retour et de collecte sont disponibles pour l'utilisateur final. Pour des informations plus détaillées sur la mise au rebut des vieux équipements électriques et électroniques, veuillez contacter votre mairie, le service d'ordures ménagères ou le magasin dans lequel vous avez acheté l'équipement.

Sommaire

PRÉCAUTIONS DE SÉCURITÉ IMPORTANTES......17

INSTRUCTIONS DE SÉCURITÉ IMPORTANTES......17

Introduction....19

Note à propos du manuel de référence ....19

Éléments fournis....19

Précautions concernant l'emplacement et l'emploi. 19

Attention à la condensation....19

Nettoyage de l'unité....19

Nomenclature et fonctions des parties....20

Avant....20

Face arrière 21

Installation du logiciel dédié....21

Installation du panneau de réglages
(Settings Panel) pour appareil iOS 21
Installation du pilote Windows....21
Installation du panneau de réglages (Settings Panel) pour Mac....22

Désinstallation du logiciel dédié ......23

Désinstallation du panneau de réglages Osaka (Settings Panel) pour iOS....23

Désinstallation du pilote Windows ....23

Désinstallation du panneau de réglages Osaka (Settings Panel) pour Mac OS....23

Connexion de l'alimentation....23

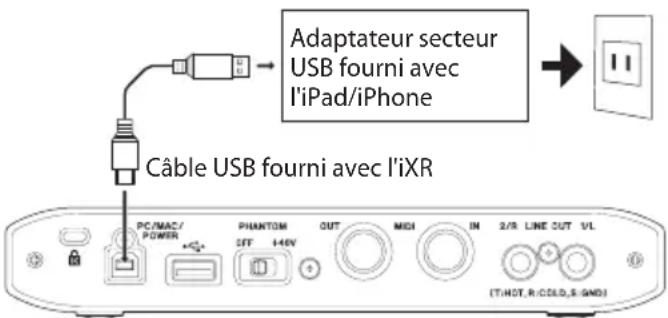

Avec un appareil iOS 23

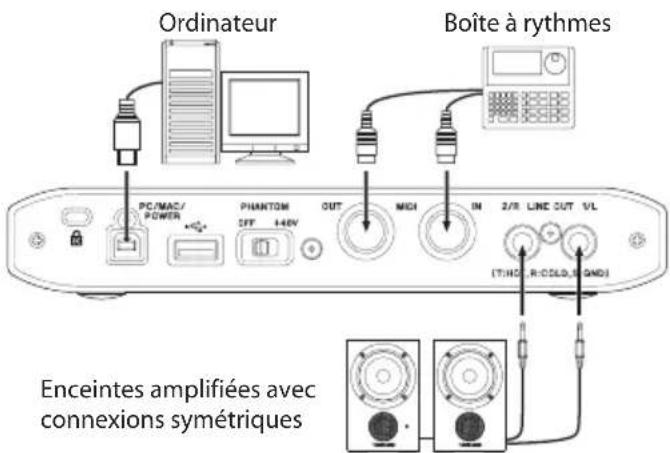

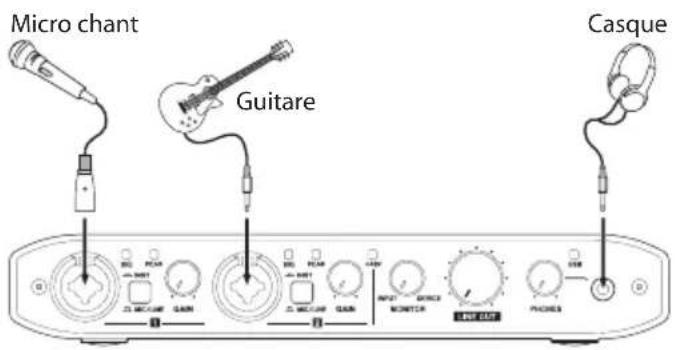

Avec un ordinateur (Windows/Mac)....24

Schémas de connexion 24

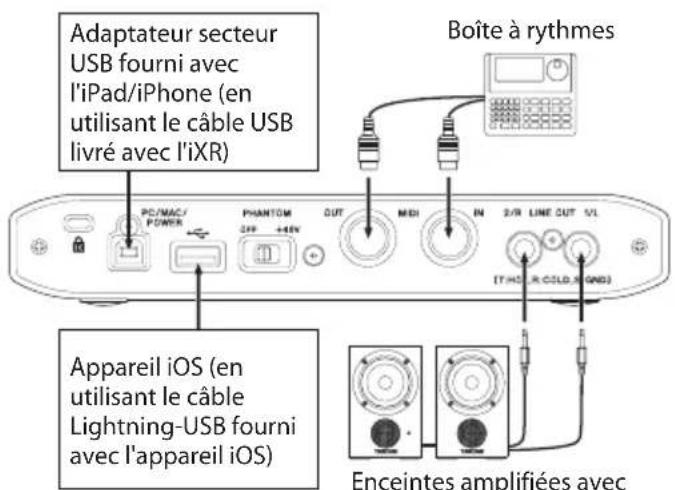

Emploi des ports USB pour connecter des appareils iOS....24

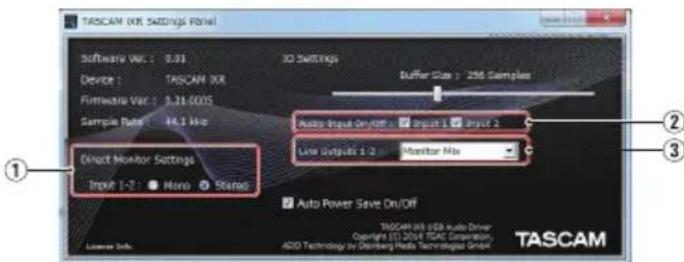

Réglages en écran Settings Panel ....25

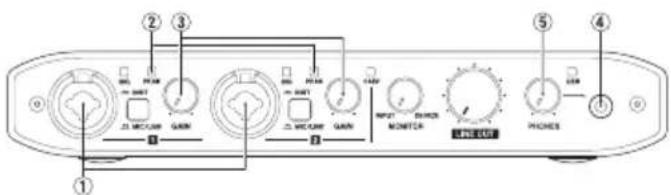

Réglage du son entrant....25

Guide de dépannage 26

Caractéristiques techniques....27

Résolution audio....27

Données d'entrée audio analogique 28

Données de sortie audio analogique....28

Données d'entrée/sortie de commande......28

Caractéristiques générales....29

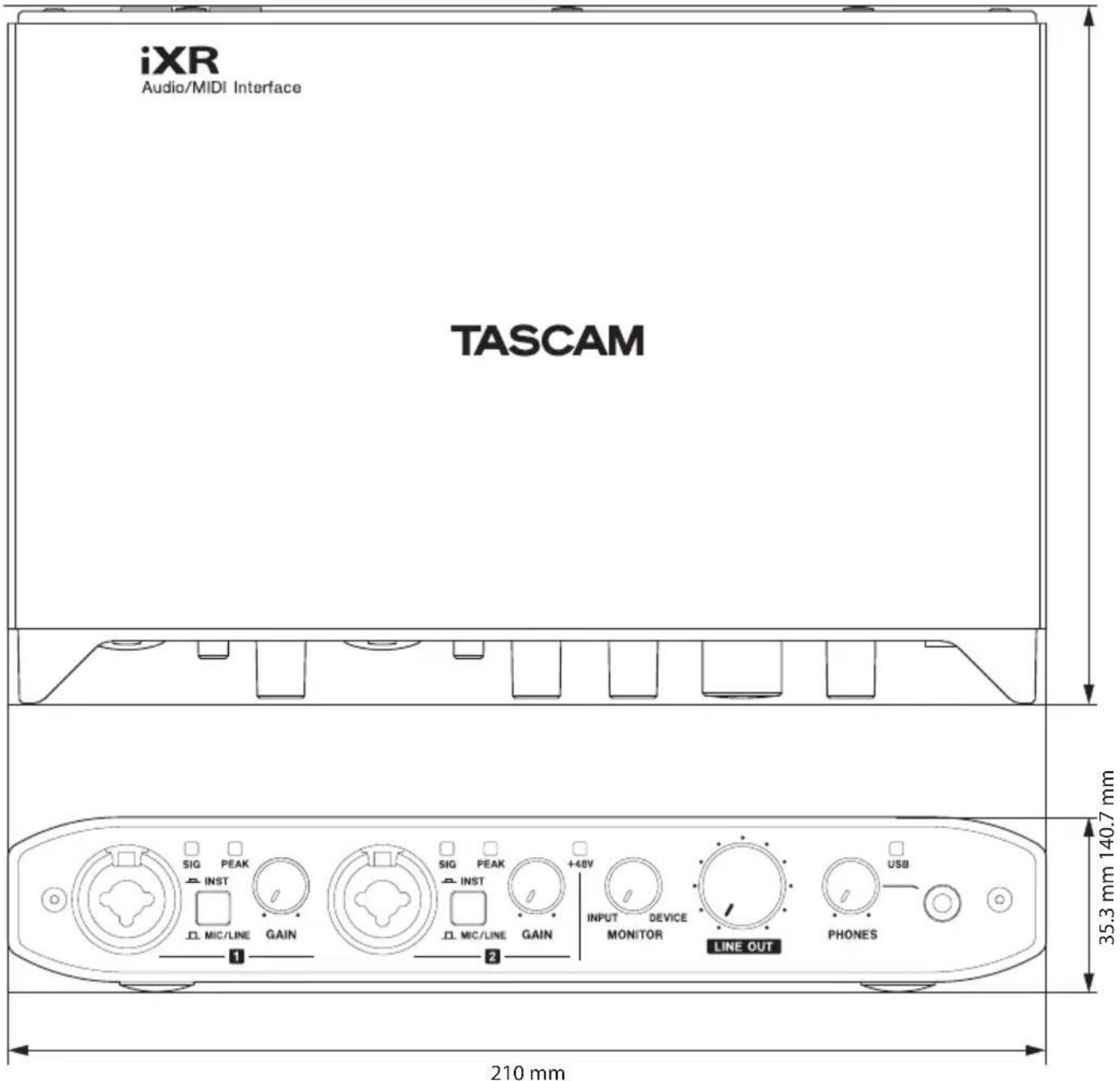

Dessins avec cotes ....30

Introduction

Merci d'avoir choisi l'interface audio/MIDI USB 2.0 iXR.

Avant d'utiliser cette unité, lisez attentivement ce mode d'emploi pour pouvoir l'utiliser correctement et en profiter durant de nombreuses années. Une fois la lecture de ce mode d'emploi terminée, veillez à le conserver en lieu sûr pour référence ultérieure.

Vous pouvez aussi télécharger ce mode d'emploi depuis le site mondial de TEAC (http://teac-global.com/).

En cas de perte de contenu de la mémoire d'un périphérique connecté (y compris des disques durs et disques optiques) dans le même système que cette unité, notre société n'endossera aucune responsabilité de réparation ou d'indemnisation.

Avant de brancher cette unité à un ordinateur, un logiciel dédié doit être téléchargé et installé sur l'ordinateur.

Ce produit est équipé d'un processeur Blackfin® 16/32 bits d'Analog Devices, Inc. Ce processeur contrôle le traitement numérique du signal.

L'incorporation de ce processeur Blackfin® améliore les performances et réduit la consommation d'énergie.

Note à propos du manuel de référence

Ce mode d'emploi explique les principales fonctions de cette unité. Veuillez consulter le manuel de référence pour des informations sur toutes les fonctions de l'unité.

Vous pouvez télécharger le manuel de référence depuis le site mondial de TEAC (http://teac-global.com/).

Éléments fournis

Ce produit est livré avec les éléments suivants.

Conservez les matériaux d'emballage pour de futurs transports.

Si un élément quelconque est manquant ou a été endommagé durant le transport, veuillez contacter le service clientèle TASCAM (voir au dos de couverture).

• Unité principale .......× 1
• Câble USB....×1
• Guide d'installation de Cubase LE de Steinberg....×1
• Mode d'emploi (ce document) incluant la garantie....× 1
• Logiciels inclus (fournis par téléchargement) Cubase LE de Steinberg Cubasis LE* de Steinberg

* Une version de démonstration de Cubasis LE peut être téléchargée gratuitement depuis l'App Store. Connecter l'appareil iOS à cette unité lèvera les restrictions de la version de démonstration, vous permettant de l'utiliser comme une version complète de Cubasis LE.

Précautions concernant l'emplacement et l'emploi

• La plage de température de fonctionnement de cette unité se situe entre 5 °C et 35 °C.
• Ne placez pas cette unité dans les types d'emplacement suivants. Cela pourrait dégrader la qualité sonore ou causer des mauvais fonctionnements.
  Lieux sujets à des vibrations importantes Près de fenêtres ou en exposition directe au soleil
  Près de chauffages ou dans des lieux extrêmement chauds
  Lieux extrêmement froids
  Lieux mal ventilés ou très humides
  Lieux très poussiéreux
• Pour permettre une bonne dispersion thermique, ne placez rien sur le dessus de l'unité.
• Ne placez pas cette unité sur un amplificateur de puissance ou un autre appareil générant de la chaleur.

Attention à la condensation

De la condensation peut se produire si l'unité est déplacée d'un endroit froid à un endroit chaud, est utilisée dans une pièce qui vient d'être chauffée ou soumise à des changements brutaux de température.

Si c'est le cas, laissez l'unité une ou deux heures à température ambiante avant de l'allumer et de l'utiliser.

Nettoyage de l'unité

Essuyez l'unité avec un chiffon sec et doux pour la nettoyer. Ne l'essuyez pas avec des lingettes de nettoyage contenant des produits chimiques, du diluant, de l'alcool ou d'autres agents chimiques. Cela pourrait endommager la surface ou causer une décoloration.

Nomenclature et fonctions des parties

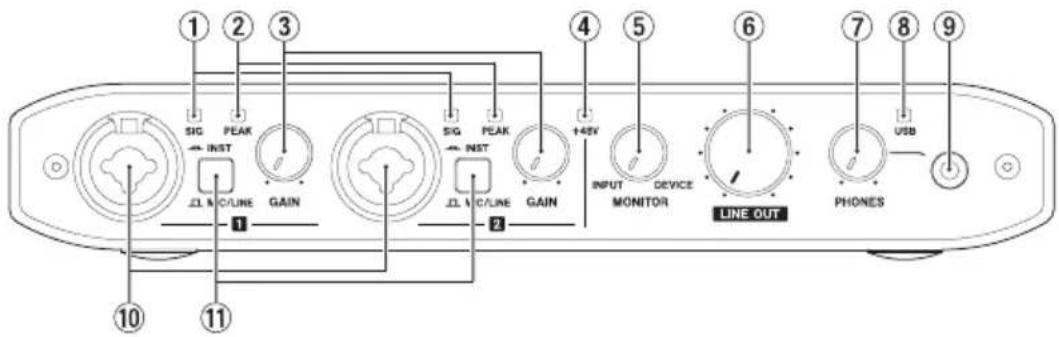

Avant

① ② ③ SIG INST LINE GAIN ④ ⑤ ⑥ ⑦ ⑧ ⑨ USB INPUT MONITOR DEVICE LINE OUT PHONES GAIN ① ② ③ ④ ⑤ ⑥ ⑦ ⑧ ⑨ ⑩ ⑪

① Voyants de signal (SIG)

Les voyants SIG s'allument en vert quand un signal d'au moins -32 dB FS entre dans les prises IN 1/IN 2.

② Voyants de crête (PEAK)

Les voyants PEAK s'allument en rouge quand un signal sur le point d'atteindre le niveau de distorsion (-1 dB FS ou plus) entre dans les prises IN 1/IN 2.

③ Boutons GAIN

Utilisez-les pour régler les niveaux d'entrée par les prises IN 1/IN 2.

④ Voyant +48V

Le voyant s'allume quand le commutateur PHANTOM est réglé sur +48V.

⑤ Bouton MONITOR

Sert à régler la balance entre les signaux reçus par les prises d'entrée de l'unité et ceux sortant de l'appareil connecté par USB.

⑥ Bouton LINE OUT

Utilisez-le pour régler le niveau de sortie par les prises LINE OUT 1/L-2/R.

⑦ Bouton PHONES

Sert à régler le niveau de sortie par la prise PHONES (casque).

ATTENTION

Avant de brancher un casque, baissez le bouton PHONES pour réduire le volume au minimum. Ne pas le faire pourrait entraîner la production d'un bruit fort et soudain risquant par exemple d'endommager votre audition.

⑧ Voyant USB

Il s'allume quand la connexion USB est active. Il clignote quand la connexion USB est inactive. Il est éteint quand l'unité est elle-même éteinte.

⑨ Prise PHONES

Branchez un casque ou des écouteurs stéréo à cette prise mini-jack stéréo (3,5 mm).

Le même signal sort des prises LINE OUT 1/L et 2/R.

Utilisez un adaptateur pour brancher un casque à fiche jack (6,35 mm) standard.

⑩ Prises IN 1/IN 2

Ce sont des prises d'entrée mixtes XLR/jack 6,35 mm 3 points (TRS).

Utilisez les sélecteurs MIC/LINE INST de la face avant de l'unité afin d'activer l'entrée ligne symétrique (MIC/LINE) ou asymétrique (INST) pour les prises jack 3 points (TRS).

⑪ Sélecteurs MIC/LINE INST

Réglez-les en fonction des sources d'entrée des prises IN 1/IN 2.

Choisissez MIC/LINE pour la connexion d'instruments électroniques, d'appareils audio, de micros et équipements similaires. Choisissez INST pour la connexion d'une guitare électrique, d'une basse électrique ou d'un autre équipement à haute impédance de sortie.

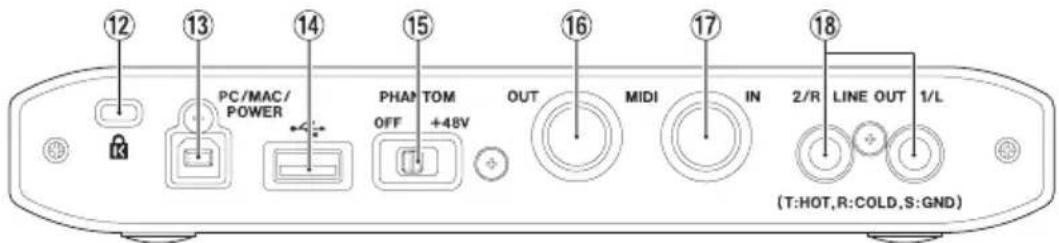

Face arrière

12 13 14 15 16 17 18 PC/MAC/ POWER PHANTOM OFF +48V OUT MIDI IN 2/R LINE OUT 1/L (T:HOT,R:COLD,S:GND)

⑫ Fixation de sécurité Kensington
⑬ Port PC/MAC/POWER (USB type B)

Pour utiliser cette unité avec un appareil iOS, utilisez le câble USB fourni afin de connecter l'adaptateur secteur USB livré avec l'appareil iOS. Cela permet à ce port de fonctionner comme connecteur d'alimentation.

Lors de l'utilisation de cette unité avec un ordinateur, utilisez le câble USB fourni pour la connexion à l'ordinateur.

⑭ Port (USB type A)

Pour connecter cette unité à un appareil iOS, utilisez le câble Lightning-USB fourni avec l'appareil iOS.

NOTE

Ce port ne fournit pas d'alimentation à l'appareil iOS et n'en tire pas non plus de l'appareil.

⑮ Commutateur PHANTOM

Utilisez-le pour fournir une alimentation fantôme +48 V aux prises IN 1/IN 2.

⑯ Connecteur MIDI OUT

Cette prise DIN 5 broches est une prise de sortie MIDI standard. Elle produit les signaux MIDI.

⑰ Connecteur MIDI IN

Cette prise DIN 5 broches est une prise d'entrée MIDI standard. Utilisez-la pour recevoir les signaux MIDI.

⑱ Prises LINE OUT 1/L et 2/R

Ces prises jack 6,35 mm 3 points (TRS) sont des sorties ligne analogiques Utilisez le panneau de réglages pour choisir les signaux produits par les prises LINE OUT 1/L et 2/R (pointe : point chaud, bague : point froid, manchon : masse).

Installation du logiciel dédié

Pour utiliser cette unité avec un ordinateur, un logiciel dédié doit être installé sur l'ordinateur.

À quelques exceptions près, le dernier logiciel pour le système d'exploitation utilisé peut être téléchargé depuis le site mondial TEAC (http://teac-global.com/).

• Pour utiliser cette unité avec un appareil iOS, installez l'app Settings Panel (panneau de réglages). Le pilote standard iOS sera utilisé. L'app Settings Panel peut être téléchargée gratuitement depuis l'App Store.
• Pour employer cette unité avec un ordinateur sous Windows, installez le pilote. Quand vous installez le pilote, le panneau de réglages (Settings Panel) est installé en même temps.
• Pour utiliser cette unité avec un Mac, installez le panneau de réglages (Settings Panel). Le pilote standard du système d'exploitation sera utilisé.

ATTENTION

Avant de lancer le logiciel d'installation, fermez les autres applications.

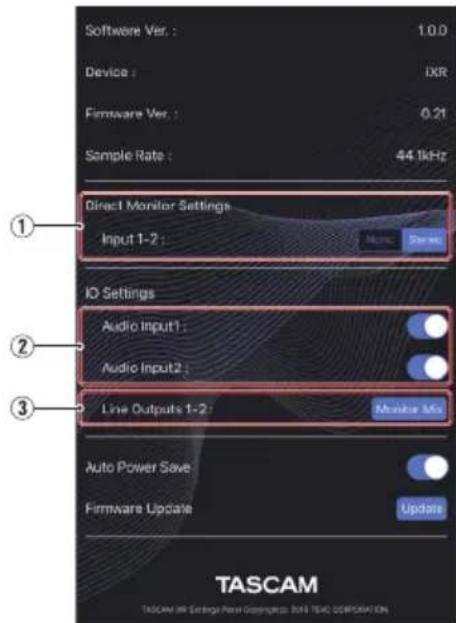

Installation du panneau de réglages (Settings Panel) pour appareil iOS

Trouver l'app TASCAM iXR Settings Panel sur l'App Store et téléchargez-la.

La télécharger l'installera automatiquement.

Installation du pilote Windows

ATTENTION

• Terminez l'installation du pilote sur l'ordinateur avant de lui brancher l'unité avec le câble USB.
• Si vous avez branché l'unité à l'ordinateur avec le câble USB avant d'avoir installé le pilote et que l'Assistant Ajout de nouveau matériel détecté a été lancé, fermez le message et débranchez le câble USB.

■ procédure d'installation du pilote Windows

1. Téléchargez depuis le site mondial TEAC (http://teac-global.com/) le pilote Windows le plus récent pour le système d'exploitation que vous utilisez et sauvegardez-le sur l'ordinateur devant être employé avec l'unité.
2. Ouvrez le pilote Windows (fichier zip) sauvegardé, par exemple sur le bureau de l'ordinateur.
3. Double-cliquez sur le fichier « iXR_Installer_XXX.exe » (XXX est le numéro de version) dans le dossier qui apparaît après décompression pour automatiquement lancer le logiciel d'installation.

4. Quand un écran « Avertissement de sécurité » ou « Contrôle de compte d'utilisateur » apparaît, cliquez sur le bouton « Oui ».

5. Quand l'écran de l'Assistant d'installation apparaît, cliquez sur le bouton « Next » (Suivant).

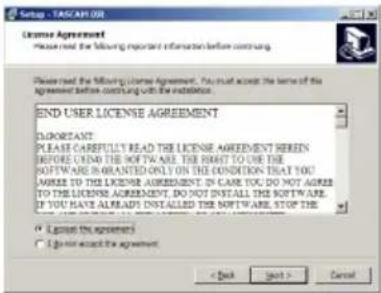

1. Lisez le contenu du contrat de licence (License Agreement) puis sélectionnez « I accept the agreement » (« J'accepte les termes du contrat de licence ») si vous en acceptez les termes. Puis cliquez sur le bouton « Next » (Suivant).

1. Ensuite, cliquez sur le bouton « Install » (Installer) pour lancer l'installation.

1. Un écran de sécurité Windows apparaîtra deux fois. Cliquez sur le bouton « Install » (Installer) pour poursuivre l'installation.

1. L'écran suivant apparaît quand l'installation est terminée. Cliquez sur le bouton « Finish » (Terminer).

Après l'installation logicielle, le pilote du périphérique est installé la première fois que l'unité est connectée par USB. Windows lance alors automatiquement une recherche Windows Update, et il peut falloir un certain temps pour que la connexion de l'unité soit détectée. Si ce n'est toujours pas le cas après un certain temps, ouvrez l'écran d'installation du logiciel depuis la zone de message en bas à droite de l'écran de l'ordinateur et cliquez sur « Ignorer la recherche de pilote dans Windows Update » pour annuler la recherche.

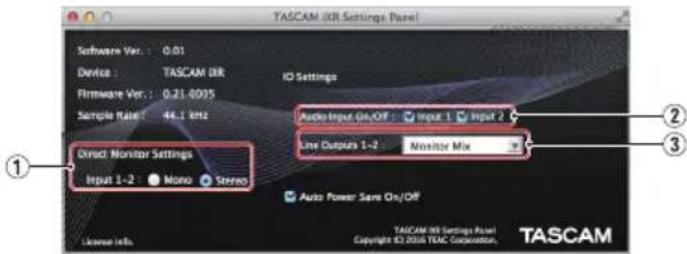

Installation du panneau de réglages (Settings Panel) pour Mac

NOTE

• Installez le logiciel Settings Panel sur l'ordinateur avant de lui brancher l'unité avec le câble USB.
• Selon le réglage du Gatekeeper, un message peut apparaître en cours d'installation. Pour des informations sur le Gatekeeper, voir « Note à propos du Gatekeeper » dans « 3 – Installation » du manuel de référence.

■ procédure d'installation du panneau de réglages (Settings Panel)

1. Téléchargez sur le site mondial TEAC (http://teac-global.com/) le logiciel le plus récent pour le système d'exploitation utilisé et enregistrez-le sur l'ordinateur employé avec l'unité.
2. Double-cliquez sur « iXR_Installer_XXX.dmg » (XXX est le numéro de version) » qui est le fichier image disque sauvegardé pour le logiciel Settings Panel pour Mac, et double-cliquez sur « iXR_Installer.pkg » dans le dossier qui s'ouvre.

iXR_Installer.pkg

NOTE

Selon le paramétrage de l'ordinateur, le fichier zip téléchargé peut ne pas s'être ouvert automatiquement. Dans ce cas, ouvrez d'abord le fichier zip, puis double-cliquez sur le fichier image disque.

1. Lorsque le programme d'installation démarre, cliquez sur le bouton « Continue » (Continuer).

1. Dans la fenêtre de contrat de licence du logiciel, cliquez sur le bouton « Continue » (Continuer) pour ouvrir l'écran de confirmation du contrat de licence de logiciel.

Cliquez sur le bouton « Read License » (Lire la licence) et prenez connaissance du contrat de licence du logiciel. Si vous êtes d'accord avec le contenu de la licence, cliquez sur « Agree » (Accepter).

1. Puis cliquez sur le bouton « Install » (Installer).

1. L'écran suivant apparaît quand l'installation est terminée. Cliquez sur le bouton « Close » (Fermer).

Désinstallation du logiciel dédié

NOTE

Normalement, il n'est pas nécessaire de désinstaller le logiciel dédié. Suivez ces procédures si un problème se produit ou si vous n'avez plus l'intention d'utiliser l'unité avec l'ordinateur.

Désinstallation du panneau de réglages (Settings Panel) pour iOS

Pressez et maintenez l'icône « iXR Settings » pour faire s'afficher le symbole × et permettre la suppression de l'app. Touchez le symbole × pour supprimer l'app.

Désinstallation du pilote Windows

Désinstallation depuis le Panneau de configuration Programmes et fonctionnalités.

1. Depuis le menu Démarrer, ouvrez le Panneau de configuration et lancez Programmes et Fonctionnalités.

NOTE

• Sous Windows 10, cliquez avec le bouton droit sur le bouton Démarrer et cliquez sur le Panneau de configuration quand il s'affiche.
• Sous Windows 8.1, cliquez avec le bouton droit sur le bouton en bas à gauche de l'écran de démarrage et cliquez sur Panneau de configuration dans l'écran des applications.
• Si « Afficher par : » est réglé sur « Catégorie », cliquez sur « Désinstaller un programme » sous la rubrique « Programme ».
  Si « Afficher par : » est réglé sur « Grandes icônes » ou « Petites icônes », cliquez sur « Programmes et fonctionnalités ».
• Double-cliquez sur « TASCAM iXR » dans la liste.
• Ensuite, suivez les instructions qui apparaissent à l'écran.

Désinstallation du panneau de réglages (Settings Panel) pour Mac OS

Supprimez « iXR_Settings Panel » du dossier Applications pour terminer la désinstallation.

Connexion de l'alimentation

Avec un appareil iOS

Connectez l'adaptateur secteur USB fourni avec l'iPad ou l'iPhone au moyen du câble USB livré avec cette unité et connectez le câble au port PC/MAC/POWER.

Adaptateur secteur USB fourni avec l'iPad/iPhone Câble USB fourni avec l'iXR

ATTENTION

• Il n'y a pas d'adaptateur secteur USB fourni avec l'iPod touch. Pour utiliser un iPod touch avec cette unité, achetez un authentique adaptateur secteur USB Apple (capable de fournir un courant de 5 V et d'au moins 700 mA).
• Le fonctionnement avec d'autres adaptateurs secteur USB est possible, mais nous vous

recommandons fortement d'utiliser l'adaptateur secteur USB Apple fourni d'origine avec l'iPad/iPhone.

Si vous utilisez un autre adaptateur secteur USB, il doit avoir les caractéristiques suivantes.

• Tension fournie : 5 V
• Courant fourni : 700 mA ou plus

Utiliser une alimentation aux caractéristiques autres que celles ci-dessus peut entraîner un dysfonctionnement, une surchauffe, un incendie ou d'autres problèmes. Si quoi que ce soit d'anormal se produit, cessez toute utilisation et contactez le revendeur chez qui vous avez acheté l'unité ou un service après-vente TASCAM pour demander une réparation.

Avec un ordinateur (Windows/Mac)

Normalement, quand cette unité est branchée à un ordinateur, elle est alimentée par le bus USB, rendant inutile une alimentation électrique séparée.

Schémas de connexion

Micro chant Guitare Casque

Exemple de connexion (face avant)

Adaptateur secteur USB fourni avec l'iPad/iPhone (en utilisant le câble USB livré avec l'iXR) Boîte à rythmes PC/MAC/ POWER PHANTOM OUT MEDI IN 2/R LINE OUT 5/L [THC.R.COLD.R GND] Appareil iOS (en utilisant le câble Lightning-USB fourni avec l'appareil iOS) Enceintes amplifiées avec

Enceintes amplifiées avec connexions symétriques
Exemple de connexion avec un appareil iOS (face arrière)

Ordinateur Boîte à rythmes PC/MAC/ POWER PHANTOM OFF 140V OUT MCH IN 2/R LINE OUT 1/V (T:HO,R:COLD,R:GND) Enceintes amplifiées avec connexions symétriques

Exemple de connexion avec un ordinateur (face arrière)

ATTENTION

• Avant de faire les connexions, éteignez (mise en veille ou Standby) cette unité et tous les appareils à connecter (exceptés les ordinateurs/ appareils iOS).
• Le commutateur PHANTOM affecte les deux canaux d'entrée simultanément. N'activez pas l'alimentation fantôme si vous branchez un micro qui ne la nécessite pas.
• Activer l'alimentation fantôme quand vous avez connecté un micro dynamique ou autre micro ne la nécessitant pas peut endommager cette unité et l'équipement connecté.
• Ne branchez/débranchez pas de micro quand l'alimentation fantôme est en service. Cela pourrait causer un grand bruit et endommager cette unité et l'équipement connecté.
• Réglez les boutons LINE OUT et PHONES au minimum avant d'activer/désactiver l'alimentation fantôme. En fonction des micros connectés, des bruits forts et soudains peuvent être produits par l'équipement d'écoute et cela peut causer des dommages auditifs ou à l'équipement.
• Si vous utilisez en même temps des micros électrostatiques nécessitant une alimentation fantôme et des micros dynamiques, veillez à utiliser des micros dynamiques symétriques. Il n'est pas possible d'utiliser des micros dynamiques asymétriques si l'alimentation fantôme est activée.
• Fournir une alimentation fantôme à certains microphones à ruban les détruira. En cas de doute, ne fournissez pas d'alimentation fantôme à un micro à ruban.

Emploi des ports USB pour connecter des appareils iOS

Connectez l'adaptateur secteur USB fourni avec l'iPad ou l'iPhone au câble USB livré avec cette unité et branchez le câble dans le port PC/MAC/POWER.

Pour connecter un appareil iOS, utilisez le câble Lightning-USB fourni avec l'appareil iOS afin de le brancher au port :

Il n'y a pas d'adaptateur secteur USB fourni avec l'iPod touch. Pour utiliser un iPod touch avec cette unité, achetez un authentique adaptateur secteur USB Apple (capable de fournir un courant de 5 V et d'au moins 700 mA).

Réglages en écran Settings Panel

■ppareil iOS

Touchez l'icône « iXR Settings » en écran d'accueil.

Windows

Dans « Tous les programmes », sélectionnez « iXR Settings Panel » sous TASCAM.

Mac

Sélectionnez « iXR Settings » dans Applications et lancez-le pour ouvrir le panneau de réglages sur l'écran de l'ordinateur.

Software Ver : 1.0.0 Device : iXR Firmware Ver : 0.21 Sample Rate : 44.1kHz Direct Monitor Settings Input 1-2 : IO Settings Audio Input1 : Audio Input2 : Line Outputs 1-2 : Auto Power Save Firmware Update Update TASCAM TASCAM OR Earnings Flow Composite 2013 TASC COMPOSITION

Écran Settings Panel sur appareil iOS

TASCAM IXR SETTINGS Panel Software Var.: 9.01 Device: TASCAM IXR Firmware Var.: 1.21-500S Sample Rate: 44.1 Hz Direct Monitor Settings Input 1-2: None Status 3D SETINGS Buffer Size > 256 Samples Auto Input On/Off Input 1 Input 2 Line Output 1-2 Monitor Max Auto Power Save On/Off TASCAM Intl USA auto Driver Copyright ISO 2007 ECA Compaution AUTO Technology by Daimler Media Technologies GmbH TASCAM

Écran Settings Panel dans Windows

Écran Settings Panel sur Mac

① Réglages d'écoute directe des entrées 1-2 Réglez le signal d'écoute pour les prises IN 1/IN 2 sur Mono ou Stereo.

② Entrées audio On/Off Activez/désactivez séparément l'entrée pour chaque canal.

③ Line Outputs 1-2 Sélectionnez les signaux produits par les prises LINE OUT 1/L-2/R et PHONES.

Options MONITOR

Les signaux reçus par tous les ports d'entrée et ceux reçus de l'appareil connecté en USB (ordinateur ou appareil iOS) sont mixés par cette unité avant d'être reproduits.

xxxx Out 1-2 (utilisation avec un appareil iOS) Seuls sont produits les signaux lus sur l'appareil iOS connecté par USB. Le nom de l'appareil iOS connecté apparaît à la place de « XXXX ».

Computer Out 1-2 (utilisation avec un ordinateur) Seuls sont produits les signaux lus sur l'ordinateur connecté par USB.

Pour des détails sur les autres réglages, voir « Présentation du panneau de réglages (Settings Panel) » dans « 6 – Emploi du panneau de réglages (Settings Panel) » du manuel de référence.

Réglage du son entrant

Les signaux audio analogiques entrant dans cette unité en provenance de micros, guitares, claviers et autres équipements audio peuvent être convertis en signaux numériques et transmis à l'ordinateur/appareil iOS par USB.

Vous pouvez utiliser les fonctions de cette unité pour rectifier les signaux numériques qui sont envoyés à l'ordinateur/appareil iOS.

De plus, en branchant des enceintes (au travers d'un amplificateur) ou un casque à cette unité, vous pouvez écouter les signaux audio entrant dans cette unité et ceux produits par l'ordinateur/appareil iOS. Utilisez les diverses commandes de la face avant de l'unité en fonction des besoins pendant l'écoute du son entrant.

Exemple de fonctionnement avec cette unité

Utilisez les boutons GAIN (③) pour régler les niveaux d'entrée analogique des prises IN 1/IN 2 (①) de façon à ce que les voyants PEAK (②) situés au-dessus et à gauche des boutons ne s'allument pas.

Pour écouter le signal de contrôle au casque, branchez le casque à la prise PHONES (④) et réglez le bouton PHONES (⑤).

NOTE

Si vous ne pouvez pas entendre le son entrant, que ce soit au casque ou par les prises LINE OUT 1/L-2/R, vérifiez le réglage du bouton MONITOR en face avant de l'unité et celui du paramètre Line Outputs (sorties ligne) dans l'écran Settings Panel (panneau de réglages).

Guide de dépannage

Veuillez lire ce chapitre si vous n'arrivez pas à utiliser correctement l'unité même après l'avoir configurée conformément aux procédures indiquées dans ce mode d'emploi.

Si vous ne pouvez toujours pas résoudre vos problèmes, veuillez contacter le service après-vente TASCAM avec les informations suivantes concernant l'environnement de fonctionnement et des détails décrivant le problème.

Environnement de fonctionnement

• Fabricant de l'ordinateur/appareil iOS
• Modèle
• Processeur
• Mémoire vive (RAM)
• Système d'exploitation
• Applications utilisées
• Logiciel antivirus
• Emploi d'un réseau local (LAN) sans fil

Voir la fin de ce document pour des coordonnées de contact.

■e logiciel dédié ne peut pas être installé.

1. Vérifiez le système d'exploitation.

Le système d'exploitation utilisé peut ne pas être pris en charge par le logiciel que vous essayez d'installer.

Vérifiez les systèmes d'exploitation pris en charge par le logiciel que vous essayez d'installer.

1. Arrêtez tout logiciel fonctionnant en tâche de fond.

Les logiciels antivirus et autres logiciels qui s'exécutent en tâche de fond peuvent interférer avec l'installation. Quittez les logiciels qui s'exécutent en tâche de fond et recommencez l'installation.

■unité ne s'allume pas.

• Lorsque vous utilisez un appareil iOS, un dispositif d'alimentation doit être connecté au port PC/MAC/POWER. Lisez attentivement « Connexion de l'alimentation » en page 23 dans ce mode d'emploi et connectez un dispositif d'alimentation adapté.
• Si vous utilisez cette unité avec un ordinateur, l'ordinateur doit fournir l'alimentation par son bus USB. Vérifier les caractéristiques techniques de l'ordinateur.

■unité est connectée mais l'ordinateur/appareil iOS ne la reconnaît pas.

1. Installez le logiciel dédié.

- Si vous ne l'avez pas encore fait, installez le logiciel dédié. Voir « Installation du logiciel dédié » en page 21 pour des détails.

1. Changez de port USB (si vous utilisez un ordinateur).

2. Cette unité ne fonctionnera pas avec un port USB 1.1. Utilisez un port USB 2.0 ou USB 3.0.

3. N'utilisez pas de concentrateur (hub) USB. Connectez toujours l'unité directement à un port USB de l'ordinateur.

4. Si les indications ci-dessus ne résolvent pas le problème, connectez l'unité à un autre port USB de l'ordinateur.

5. Vérifiez le câble de connexion (si vous utilisez un appareil iOS).

- Pour la connexion de cette unité à un appareil iOS, employez toujours le câble Lightning-USB fourni avec l'appareil iOS. Le fonctionnement n'est pas garanti avec d'autres câbles que les câbles d'origine Apple.

■n'y a pas de son même quand l'audio est lu sur l'ordinateur.

Vérifiez que le bouton MONITOR de l'unité n'est pas à fond à gauche (vers INPUT). Si c'est le cas, tournez le bouton MONITOR à droite par rapport au centre.

Veuillez vérifier les points suivants pendant que l'unité est connectée à l'ordinateur. En outre, si vous faites les réglages suivants, du son sera produit au travers de cette unité, mais aucun son ne sera produit par les enceintes de l'ordinateur ni par sa prise casque.

Windows

Voir les instructions pour « Windows 10/Windows 8.1 » ou « Windows 7 » dans la section « Lecteur

Windows Media » du chapitre « 8 – Guide d'application » dans le manuel de référence, et faites les réglages nécessaires pour le système d'exploitation.

OS X

1. Fermez toutes les applications et ouvrez « Préférences Système » dans le menu Pomme.
2. Ouvrez « Son ».
3. Dans l'onglet Sortie, sélectionnez « iXR ».

Après avoir terminé le réglage, faites redémarrer l'ordinateur et vérifiez le son reproduit.

Selon l'application que vous utilisez, vous pouvez avoir à faire des réglages supplémentaires pour l'interface.

En particulier, les applications STAN fonctionnent à l'aide de moteurs audio dont les réglages sont différents de ceux du système d'exploitation, aussi vérifiez d'abord les réglages de pilote de STAN après avoir installé le logiciel dédié de cette unité.

Veuillez consulter les modes d'emploi des applications que vous utilisez pour des procédures de réglage détaillées.

■e son se coupe ou il y a du bruit.

La charge de traitement de l'ordinateur peut entraîner des interruptions du son et la production de bruits.

Voici quelques méthodes pour réduire la charge de travail de l'ordinateur.

1. Un réseau local (LAN) sans fil et un logiciel fonctionnant en tâche de fond, y compris un logiciel antivirus, sollicitent régulièrement le processeur de l'ordinateur, ce qui peut causer des interruptions de son et autres bruits.

Arrêtez la transmission par réseau local sans fil, le logiciel antivirus et tout autre logiciel fonctionnant en tâche de fond lorsque vous utilisez cette unité.

1. Réglez une plus grande taille de mémoire tampon (latence) dans l'application audio que vous utilisez ou dans le panneau de mixage de cette unité (Windows uniquement).

NOTE

Consultez le fabricant de l'application audio que vous utilisez pour obtenir des méthodes permettant de réduire la charge demandée à l'ordinateur par l'application.

1. Changez les réglages de votre ordinateur pour qu'ils soient optimisés en vue du traitement audio.

Avec Windows

① Ouvrez le panneau de configuration à l'aide de la méthode appropriée pour le système d'exploitation que vous utilisez (Windows 10/Windows 8.1/Windows 7).

• Sous Windows 10, à partir du bouton Démarrer dans le coin inférieur gauche, cliquez sur « Panneau de configuration » pour ouvrir le panneau de configuration. Puis, cliquez sur l'icône Système.
• Sous Windows 8.1, cliquez avec le bouton droit de la souris sur l'écran de démarrage ordinaire (écran de l'interface utilisateur Metro) puis cliquez sur « Toutes les applications ». Ensuite, cliquez avec le bouton droit sur « Ordinateur » et sélectionnez « Propriétés ».
• Sous Windows 7, cliquez sur le bouton Démarrer en bas à gauche puis cliquez avec le bouton droit sur « Ordinateur » et sélectionnez « Propriétés ».

② Cliquez sur « Paramètres système avancés ».
③ Cliquez sur « Paramètres » dans la section « Performances » de l'onglet « Paramètres système avancés » de la fenêtre « Propriétés système ».
④ Dans l'onglet « Effets visuels » de la fenêtre « Options de performances », sélectionnez l'option « Ajuster afin d'obtenir les meilleures performances ».

Avec OS X

① Ouvrez « Préférences Système... » dans le menu Pomme et sélectionnez « Économiseur d'énergie ».
② Réglez « Ordinateur en veille après » sur « Jamais ».
③ Réglez « Écran en veille après » sur « Jamais ».

NOTE

Selon la version de Mac OS et le modèle d'ordinateur Mac, ces réglages peuvent ne pas être disponibles.

■ssistance pour Cubase LE/Cubasis LE

Notre société n'assure pas l'assistance pour Cubase LE et Cubasis LE.

Veuillez vous reporter au menu d'aide ou au mode d'emploi correspondant pour des instructions sur l'utilisation du produit.

Caractéristiques techniques

Résolution audio

■réquences d'échantillonnage

44,1, 48, 88,2, 96 kHz

■ésolution de quantification en bits

16/24 bits

Données d'entrée audio analogique

■ntrées micro (symétriques, IN 1/IN 2)

Connecteur : équivalent XLR-3-31

(1 : masse, 2 : point chaud, 3 : point froid)

Impédance d'entrée : 2,2 kΩ

Niveau d'entrée nominal

(bouton de gain sur MAX) : -65 dBu (0,0004 Vrms)

Niveau d'entrée nominal

(bouton de gain sur MIN) : -8 dBu (0,3090 Vrms)

Niveau d'entrée maximal : +8 dBu (1,9467 Vrms)

Plage de gain : 57 dB

■ntrées instrument (asymétriques, IN 1/IN 2)

(sélecteur MIC/LINE INST réglé sur INST)

Connecteur : jack 6,35 mm 2 points (TS) standard

(pointe : point chaud, manchon : masse)

Impédance d'entrée : 1 MΩ ou plus

Niveau d'entrée nominal

(bouton de gain sur MAX) : -63 dBV (0,0007 Vrms)

Niveau d'entrée nominal

(bouton de gain sur MIN) : -6 dBV (0,5015 Vrms)

Niveau d'entrée maximal : +10 dBV (3,162 Vrms)

Plage de gain : 57 dB

■ntrées ligne (symétriques, IN 1/IN 2)

(sélecteur MIC/LINE INST réglé sur MIC/LINE)

Connecteur : jack 6,35 mm 3 points (TRS)

standard (pointe : point chaud, bague : point froid, manchon : masse)

Impédance d'entrée : 10 kΩ

Niveau d'entrée nominal

(bouton de gain sur MAX) : -53 dBu (0,0017 Vrms)

Niveau d'entrée nominal

(bouton de gain sur MIN) : +4 dBu (1,228 Vrms)

Niveau d'entrée maximal : +20 dBu (7,75 Vrms)

Plage de gain : 57 dB

Données de sortie audio analogique

■orties ligne

(symétriques, LINE OUT 1/L–2/R)

Connecteur : jack 6,35 mm 3 points (TRS)

standard (pointe : point chaud, bague : point

froid, manchon : masse)

Impédance de sortie : 110 Ω

Niveau de sortie nominal : +4 dBu (1,273 Vrms)

Niveau de sortie maximal : +20 dBu (7,75 Vrms)

■ortie casque (PHONES)

Connecteur : mini-jack 3,5 mm stéréo

Sortie maximale : 18 mW + 18 mW ou plus

(DHT+B de 1 % ou moins sous charge de 32 Ω)

Données d'entrée/sortie de commande

■onnecteur MIDI IN

Connecteur : DIN 5 broches

Format : MIDI standard

■onnecteur MIDI OUT

Connecteur : DIN 5 broches

Format : MIDI standard

■ort Windows/Mac/Power

Connecteur : USB 4 broches type B

Débit de transfert : USB 2.0 haute vitesse

(480 Mbit/s)

Connecteur : USB, type A

Débit de transfert : USB 2.0 haute vitesse

(480 Mbit/s)

Performances audio

■ruit rapporté à l'entrée d'ampli micro (EIN)

-125 dBu ou moins (terminaison de 150 Ω, bouton de gain sur MAX)

■Réponse en fréquence

IN 1/IN 2 vers sorties LINE OUT (symétrique), casque (PHONES)

À 44,1/48 kHz

20 Hz: +0 dB/-0,4 dB (JEITA)

20 kHz: +0 dB/-0,1 dB (JEITA)

20 kHz : +0 dB/-0,5 dB (sortie casque, JEITA)

À 88,2/96 kHz

20 Hz: +0 dB/-0,4 dB (JEITA)

40 kHz: +0 dB/-0,25 dB (JEITA)

40 kHz : +0 dB/-2,0 dB (sortie casque, JEITA)

■apport signal/bruit

101 dB ou plus (entrée MIC/LINE vers LINE OUT, bouton de gain sur MIN, JEITA)

■istorsion

0,0025 % ou moins

(entrée MIC/LINE vers LINE OUT, onde

sinusoïdale à 1 kHz au niveau d'entrée nominal et au niveau de sortie maximal, JEITA)

■iaphonie

95 dB ou plus

(entrée MIC/LINE vers LINE OUT, 1 kHz, JEITA)

Consultez le site mondial TEAC (http://teac-global.com/) pour les informations les plus récentes sur les systèmes d'exploitation pris en charge.

Appareils iOS

Appareils iOS Apple à connecteur Lightning et fonctionnant sous iOS 8, 9 ou ultérieur

Windows

■ystèmes d'exploitation acceptés

Windows 10 32 bits

Windows 10 64 bits

Windows 8.1 32 bits

Windows 8.1 64 bits

Windows 7 32 bits SP1 ou ultérieur

Windows 7 64 bits SP1 ou ultérieur

(Windows Vista et Windows XP ne sont pas pris en charge)

■Configurations informatiques requises

Ordinateur compatible Windows avec un port USB 2.0

■rocesseur/cadence d'horloge

Processeur Dual Core (x86) 2 GHz ou plus rapide

Mémoire

2 Go ou plus

ATTENTION

Le fonctionnement de cette unité a été confirmé sur des ordinateurs standards répondant à ces exigences. Cela ne garantit pas le bon fonctionnement avec tous les ordinateurs répondant aux exigences ci-dessus. Même des ordinateurs présentant les mêmes caractéristiques de système peuvent avoir des capacités de traitement différentes en fonction de leurs paramètres et d'autres conditions de fonctionnement.

Mac OS X

■ystèmes d'exploitation acceptés

OS X El Capitan (10.11 ou ultérieur)

OS X Yosemite (10.10 ou ultérieur)

OS X Mavericks (10.9.1 ou ultérieur)

OS X Mountain Lion (10.8.4 ou ultérieur)

■configurations informatiques requises

Mac avec un port USB 2.0

■rocesseur/cadence d'horloge

Processeur Dual Core 2 GHz ou plus rapide

émoire

2 Go ou plus

Pilotes audio/MIDI pris en charge

IOS : Core Audio pour iPhone

Windows : ASIO 2.0, WDM, MIDI

Mac : Core Audio, Core MIDI

Caractéristiques générales

■limentation

Emploi avec un ordinateur

Alimentation par le bus USB

Emploi avec un appareil iOS

Adaptateur secteur USB (capable de fournir un courant de 5 V et d'au moins 700 mA) ^1 Batterie mobile (capable de fournir un courant de 5 V et d'au moins 700 mA)

Pack de batteries externe BP-6AA TASCAM

^1 Nous recommandons fortement d'utiliser l'adaptateur secteur USB fourni avec l'iPad/iPhone. Il n'y a pas d'adaptateur secteur USB fourni avec l'iPod touch. Pour utiliser un iPod touch avec cette unité, achetez un authentique adaptateur secteur USB Apple (capable de fournir un courant de 5 V et d'au moins 700 mA).

■onsommation électrique

2,5 W

■ dimensions externes

210×35,3×140,7 mm

(largeur × hauteur × profondeur, sauf parties saillantes)

Boids

660 g

■age de température de fonctionnement 5-35 °C

■ogiciels stations de travail audio numériques (STAN) fournis (éditions téléchargeables)

Cubase LE de Steinberg

Cubasis LE ^2 de Steinberg

2 Une version de démonstration de Cubasis LE peut être téléchargée gratuitement depuis l'App Store. Connecter l'appareil iOS à cette unité lèvera les restrictions de la version de démonstration, vous permettant de l'utiliser comme une version complète de Cubasis LE.

Dessins avec cotes

iXR Audio/MIDI Interface TASCAM SIG PEAK INST MIC/LINE GAIN 1 2 35.3 mm 140.7 mm INPUT DEVICE MONITOR LINE OUT PHONES USB

• Les illustrations de ce mode d'emploi peuvent partiellement différer du produit réel.
• Caractéristiques et aspect externe peuvent être changés sans préavis en vue d'améliorer le produit.

Pacco batterie esterno TASCAM BP-6AA

Ce produit est sujet aux réglementations concernant la garantie légale dans le pays d'achat. En cas de défaut ou de problème, veuillez contacter le revendeur chez qui vous avez acheté le produit.
