| Type de produit | Symétriseur/Désymétriseur audio 8 canaux |
| Marque | TASCAM |
| Modèle | LA81MKII |
| Dimensions (L x H x P) | 482 x 44 x 280 mm |
| Poids | 3 kg (unité principale) |
| Alimentation | 100-240 V, 50/60 Hz, 6 W |
| Fonction principale | Conversion d'entrées symétriques (XLR) en sorties asymétriques (RCA) |
| Nombre de canaux | 8 |
| Connecteurs d'entrée | 8 x XLR symétriques (brochage 1=masse, 2=chaud, 3=froid) |
| Connecteurs de sortie | 8 x RCA (cinch) asymétriques |
| Niveaux d'entrée nominaux | +4 dBu ou -20 dBu (sélectionnable par canal) |
| Niveau de sortie nominal | -10 dBV |
| Réglage de niveau (TRIM) | ±12 dB par canal (potentiomètres semi-fixes) |
| Indicateurs DEL | Témoins de présence de signal par canal, avec commutateur ON/OFF |
| Fonctions de masse | Commutateurs GND LIFT par canal (XLR) et ALL LIFT général |
| Fonction ADA (distribution audio) | Commutateurs INPUT LINK pour routage d'un signal vers plusieurs sorties |
| Bornier de masse | Présent pour connexion de masse entre équipements |
| Sortie d'alimentation secteur | 1 prise de renvoi (400W max) – non disponible sur modèle européen |
| Montage en rack | Compatibilité 19 pouces, cornières et vis fournies |
| Entretien et nettoyage | Chiffon doux sec ; éviter produits chimiques, benzène, diluant, alcool |
| Sécurité | Ne pas ouvrir, maintenance par personnel qualifié, ne pas exposer à l'humidité |
| Accessoires fournis | Cordon d'alimentation, vis de montage en rack, mode d'emploi, carte de garantie |
| Plage de température de fonctionnement | 5 °C à 40 °C |
FOIRE AUX QUESTIONS - LA81MKII TASCAM
Questions des utilisateurs sur LA81MKII TASCAM
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Système hifi au format PDF gratuitement ! Retrouvez votre notice LA81MKII - TASCAM et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil LA81MKII de la marque TASCAM.
MODE D'EMPLOI LA81MKII TASCAM

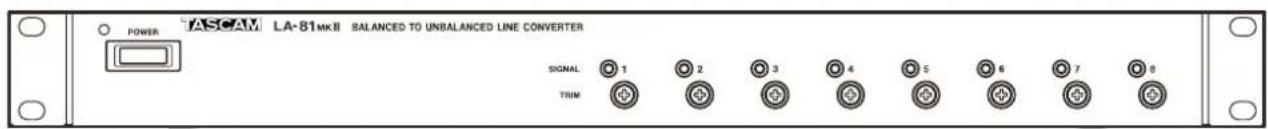

Symétriseur/Désymétriseur
MODE D'EMPLOI
| ATTENTION RÉDUCTION DE CHOC ÉLECTRIQUE NE PAS OUVRIR | ATTENTION : POUR RÉDUIRE LE RISQUE DE CHOC ÉLECTRIQUE, NE PAS OUVRIR LE CAPOT (OU L'ARRIÈRE). AUCUNE PIECE INTERNE N'EST RÉPARABLE PAR L'UTILISATEUR. LA MAINTENANCE DOIT ETRE CONFIÉE À UN PERSONNEL QUALIFIÉ. |
| Le symbole éclair contenu dans un triangle équilatéral est destiné àalerter l'utilisateur de la présence d'une "tension dangereuse" non isolée à l'intérieur de l'appareil. Ses caractéristiques sont suffisantes pourprésenter un risque potentiel d'électrocution pour les personnes. | |
| Le point d'exclamation contenu dans un triangle équilatéral est destiné àalerter l'utilisateur de la présence d'instructions concernant le fonctionnement ou la maintenance (réparation) dans les documents qui accompagnent l'appareil. | |
Cet apparéil possède un numéro de série en face arrière. Veuillez conserver et retenir les nombres de méthode et de série pour vos enregistements ultérieurs.
N° de modulo
N° de série
AVERTISSEMENT:POUR EVITER TOUT RISQUE D'ÉLECTROCUTION OU D'INCENDIE,N'EXPOSEZ PAS CET APPAREIL A LA PLUIE OU A L'HUMIDITE.
Information sur le marquage CE
a) Environnement electromagnetique applicable : E4
b) Crête de courant d'emploi : 4,2 A
En Amérique du Nord, n'utilise qu'une alimentation 120 V.
Pour les utilisateurs en Europe
AVERTISSEMENT
Il s'agit d'un produit de Classe A. Dans un environnement domestique, cet apparéil peut provoquer des interférences radio. Dans ce cas, l'utilisateur peut être améné à prendre des mesures appropriées.
FürKundenin Europea
WARNING
InStructIOnS DE Sécurité IMPortantES
1 Lisez ces instructions.
2 Conservez ces instructions.
3 Tenez compte de tous les averissements.
4 Suivez toutes les instructions.
5 N'utilisez pas cet apparéil avec de l'eau à proximité.
6 Ne nettoyez l'appareil qu'vec un chiffon sec.
7 N'obstruez pas les ouies de ventilation. Installez l'appareil selon les instructions du constructeur.
8 N'installez pas l'appareil à proximé de sources de chaleur, comme un radiateur, chauffage, poèle ou tout autre appareil produit de la chaleur (amplificateur de puissance, par exemple).
9 Ne supprimez pas les dispositifs de sécurité des fiches polarisées ou avec mise à la terre. Une fiche polarisée possée un contact plus large que l'autre; une fiche avec mise à la terre possée une troisième broche, prévue pour votre sécurité. Si la fiche se trouvant à l'extrémité du cordon secteur fourni avec votre apparéil ne correspond pas à votre prise murale, consultez un électricien pour remplaçer la prise obsolette.
10 Evitez de marcher sur le cordon secteur et de le pincer, particulièrement au niveau des fiches, des multiprises et du point de sortie de l'appareil.
11 N'utilisez que les fixations/accessoires recommendés par le constructeur.
12 N'utilisez l'appareil qu'vec un chariot, stand, trpied, fixation ou table recommandes par le constructeur ou vendu avec l'appareil. Si vous employez un chariot, prenez garde, lors du déplacement de l'ensemble chariot/appareil, à ne pas vous blesser suite à un renversement.
13 Debranchez le cordon d'alimentation de l'appareil en cas d'orage ou s'il doit rester inutilisé pendant une longue période.
14 Pour toute maintenance, adressez-vous à des techniciens professionnels qualifiés. Un return en SAV est indispensable des que l'appareil a été endommaged d'une façon ou d'une autre : cordon ou fiche secteur défailleant, pénétration de liquide ou introduction d'objets dans l'appareil, exposition à la pluie ou à l'humidité, etès qu'il ne fonctionne pas normalement ou s'il est tombé.
- N'exposez pas cet apparéil au ruissemblent ou aux éclaboussures
- Ne posez pas sur l'appareil d'objet contenant du liquide tel qu'un vase.
- N'installez pas cet apparéil dans un espace confiné, dépourvu de ventilation, comme par exemple une bibliothèque ou similaire.
- L'appareil doit être place suffisamment prés de la prise secteur pour que vous puissiez à tout moment saisir la fiche du cordon d'alimentation.
- La fiche d'alimentation sert de dispositif de déconnexion et doit donc toujours être accessible.
Sommaire
1-Introduction 5
Vued'ensemble 5
Accessoires fournis 5
Précautions pour l'emplacement et l'utilisation 5
Nettoyage de I'unité 5
Montage en rack de l'unité 5
2-Noms et fonctions des parties 6
Face avant (LA-80MKII) 6
Face arriere (LA-80MKII) 6
Face avant (LA-81MKII) 7
Face arriere (LA-81MKII) 7
Face inférieure (LA-80MKII) 8
Face inférieure (LA-81MKII) 8
Scheme synoptique (LA-80MKII) 9
Scheme des niveaux (LA-80MKII) 9
Scheme synoptique (LA-81MKII) 10
Scheme des niveaux (LA-81MKII) 10
3-Fonctions ADA 11
Fonctions ADA du LA-80MKII 11
Example 1 (LA-80MKII) 11
Example 2 (LA-80MKII) 11
Fonctions ADA du LA-81MKII 12
Example 1 (LA-81MKII) 12
Example 2 (LA-81MKII) 12
4-Charactéristiques techniques 13
Entrées et sorties 13
Performances 13
Autres caractéristiques 14

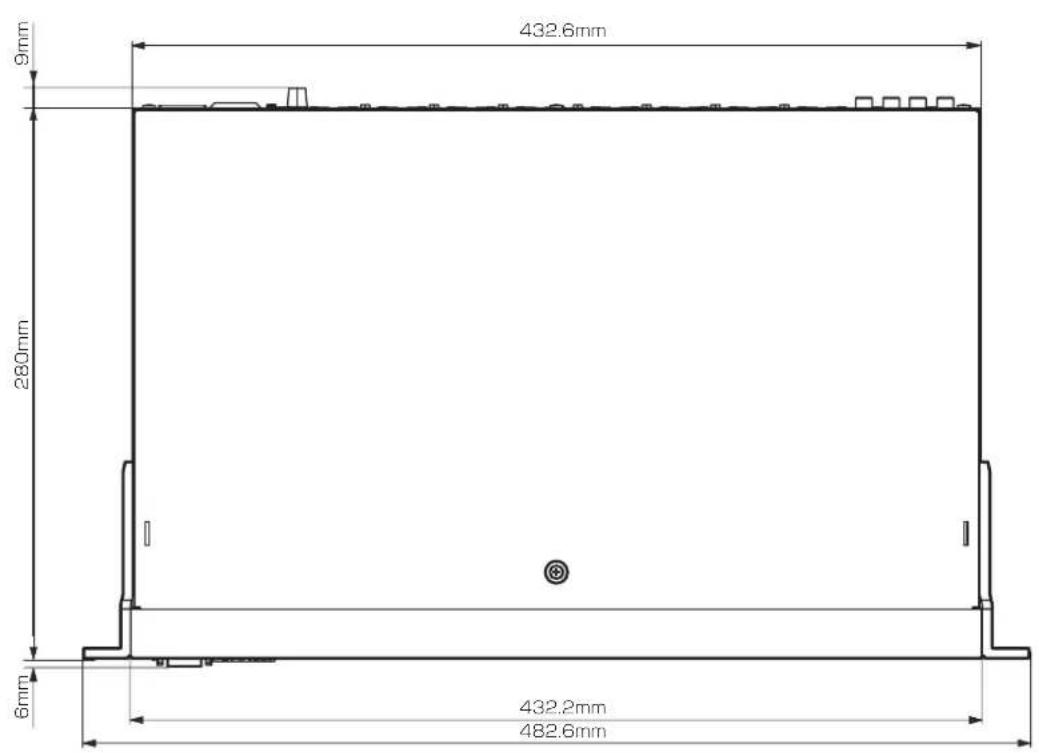

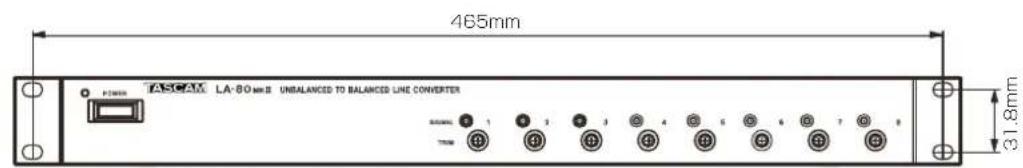

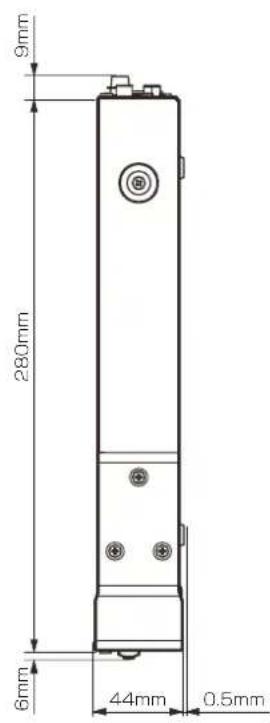

Dessin avec cotes 14
Merci beaucoup d'avoir achete un LA-80/81MKII TASCAM. Veuillez dire attentivement ce mode d'emploi et bien comprendre comment faire fonctionner l'unité correctement avant utilisation. Nous espérons que vous utiliserez pleinement les
caracteristiques de cette unité pour les nombreuses années à partir. Àsper avoir lu ce manuel, veuilles le conserver en lieu sur pour vous y reférer ultérieurement.
Vue d'ensemble
Le LA-80MKII a 8 circuits internes pour convertir les entrées asymétriques en sorties symétriques. De plus, la fonction amplificateur de distribution audio ou ADA permet à des entrées simples d'être assignées à plusieurs sorties à l'aide des commutateurs de liaison d'entrée (INPUT LINK) entre chacun des canaux.
Le LA-81MKII a 8 circuits internes pour convertir les entrées symétriques en sorties asymétriques.
De plus, les unités LA-80/81MKII ont aussi les fonctions suivantes.
-
Des commutateurs GND LIFT pourmettre la masse en et hors service pour chaque connecteur symétrique
-
Un commutateur ALL LIFT qui met en ou hors service la masse pour la totalité de l'unité
- Chaque canal a un commutateur • INPUT/OUTPUT LEVEL qui permet de faire altermier les niveaux d'entrée et de sortie entre -20 dBu et +4 dBu
- Des DEL témoins de niveau indiquant la présence d'un signal
- Des commandes TRIM semi-fixes pour un réglage fin du niveau sur ±12 dB Des cornières de montage en rack Une sortie de renvoi d'alimentation CA à 3 fiches (pas sur le modele européen)
Accessoires fournis
Les éléments suivants sont inclus avec ce produit.
Unité principalé 1
Cordon d'alimentation 1
- Jeu de vis de montage en rack
Mode d'emploi (ce document) 1
Carte de garantie 1
Contactez votre revendeur TASCAM si l'un de ces éléments est manquant.
Précautions pour l'emplacement et l'utilisation
- Utilisez cette unité dans sa plage de température de fonctionnement, c'est-à-dire 5 - 40^o C (40 - 104^oF) . De plus, veuilles蒸发er de la placer dans des lieux très poussiereux ou humides car cela peut entrainer un mauvais fonctionnement.
- Ne soumettez pas l'unité à un choc violent. Cela pourrait endommager son circuit interne ou son boîtier.
NOTE
Sachez que suite à des améliorations ou autres changements apportés au produit, les photographies, illustrations et autres descriptions du mode d'emploi peuvent différer du produit réel.
Nettoyage de l'unité
Utilisez un chiffon doux pour essuyer l'unité. Ne la nettoyez pas avec des lingettes imbibées de produit chimique, du benzène, du diluant, de l'alcool ou autre
substance similaire. Cela pourrait endommager la surface ou entraîner une décoloration.

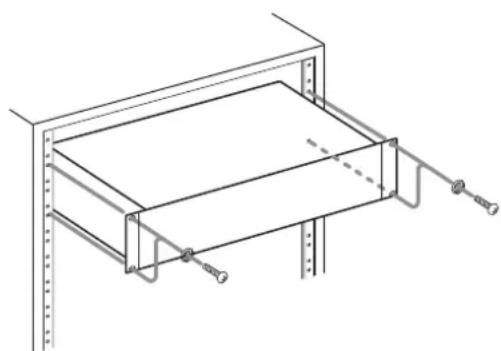

Montage en rack de l'unité
Utilisez le kit de montage en rack fourni pour monter l'unité dans un rack 19" standard comme représenté ci-contre. Retirez les pieds de l'unité avant un tel montage.
NOTE
- Laissez 1 U d'espace au-dessus de l'unité pour la ventilation.
- Laissez au moins 10 cm à l'arrière de l'unité pour la ventilation.
2-Noms et fonctions des parties

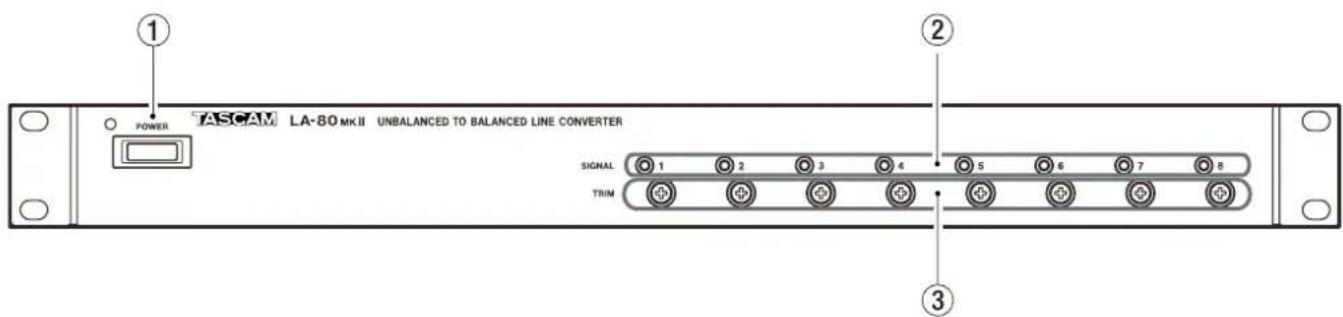

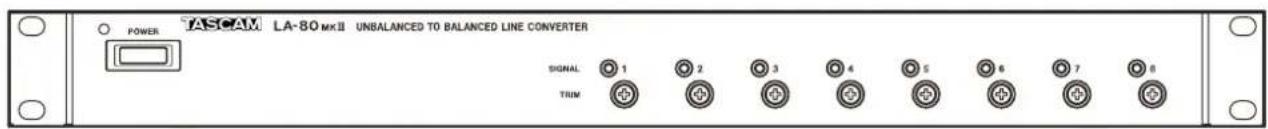

Face avant (LA-80MKII)
① Interrupteur et DEL d'alimentation POWER
Met l'alimentation en/hors service.
② DEL fémoins
Indiquent la presence de signaux en entrée.
③ TRIM (ASYMÉTRIQUE VERS SYMÉTRIQUE) 1-8
Ces commandes d'ajustement semi-fixes permettent de regler le niveau du signal de sortie dans une plage de ± 12 dB.

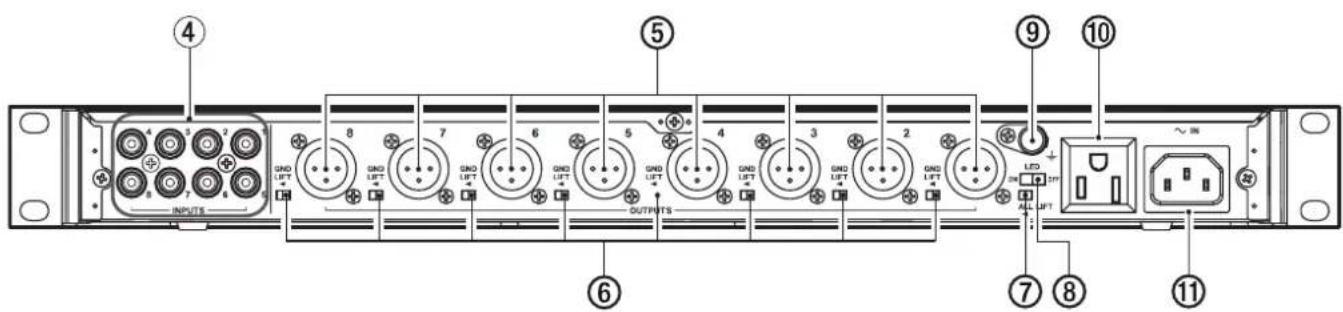

Face arrrière (LA-80MKII)
④ INPUTS 1-8
Connecteurs d'entree de type RCA (cinch) avec nivea d'entree nominal de -10 dBV (0,3 V).
⑤ OUTPUTS 1-8
Connecteurs de sortie de type XLR avec niveau de sortie nominal de +4 dBu (1,23V) ou-20 dBu (0,0775V)
⑥ Commutateurs GND LIFT
Dans un studio ou autre lieu ou plusieurs unités sont connectées, une boucle de masse peut être due au cablage, et cette boucle peut entraîner un renflement ou d'autres bruits. Si cela se produit, utilisez les commutateurs GND LIFT pour interrompè les boucles de masse aux sorties symétriques OUTPUTS ⑤.
NOTE
Les commutateurs GND LIFT ne coupent pas la masse des entrées INPUTS ④.
⑦ Commutateur ALL LIFT
Quand d'autres équipements sont montés dans le même rack métallique, par exemple, une boucle de masse peut se produit au travers du panneau ou du chassis et cette boucle peut entraîner un renflement ou d'autres bruits. Si cela se produit,
utilisçez le commutateur ALL LIFT pour interrompré la boucle.
⑧ Commutateur de DEL d'indication de niveau
Si ce commutateur est sur ON, les DEL s'allument quand un signal entrant est present. S'il est sur OFF, les DEL ne s'allument pas que des signaux soient ou non presents en entree.
9 Bornier de masse
Quand plusieurs équipements sont reliés entre eux, utiliseze ce bornier pourmettre à la même masse le chassinis de chaque équipement.
10 Sortie d'alimentation (voir NOTE ci-dessous)
Utilisez cette sortie de renvoi à 3 fiches qui n'est pas affectée par l'interrupteur d'alimentation pour brancher au secteur un équipement ayant une consommation électrique maximale de 400W (ou 3 A). Ce connecteur est pratique quand vous utilise plusieurs unités LA-80/81MK II. Les caractéristiques sont indiquées sur le dessus de l'unité.
NOTE
Le modelee européen ne possede pas cette prise de renvoi d'alimentation aussi le panneau est-il vierge a cet endroit.
1 Connecteur d'entree secteur
Branchez ici le cordon d'alimentation fourni.
2-Noms et fonctions des parties

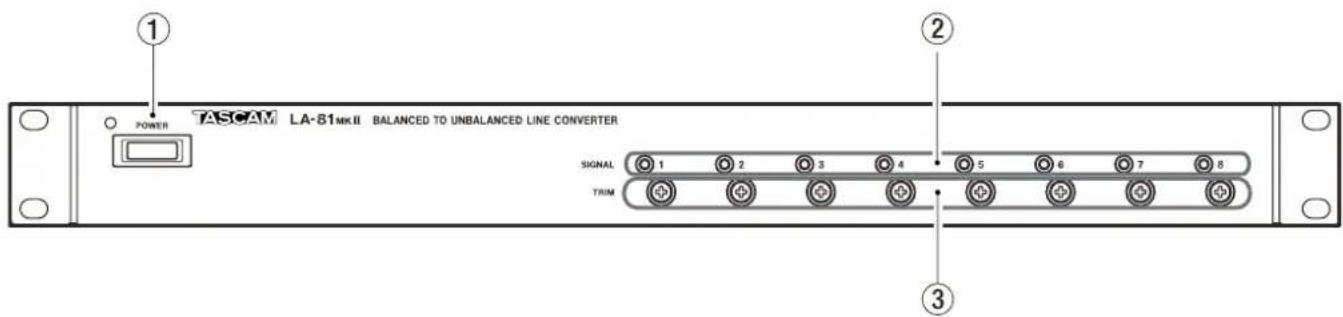

Face avant (LA-81MKII)
① Interrupteur et DEL d'alimentation POWER Met l'alimentation en/hors service.
② DEL tímoins Indiquent la présence de signaux en entrée.
③ TRIM (SYMétrIQUE VERS ASYMétrIQUE) 1-8
Ces commandes d'ajustement semi-fixes permettent de régler le niveau du signal de sortie dans une plage de ± 12 dB.

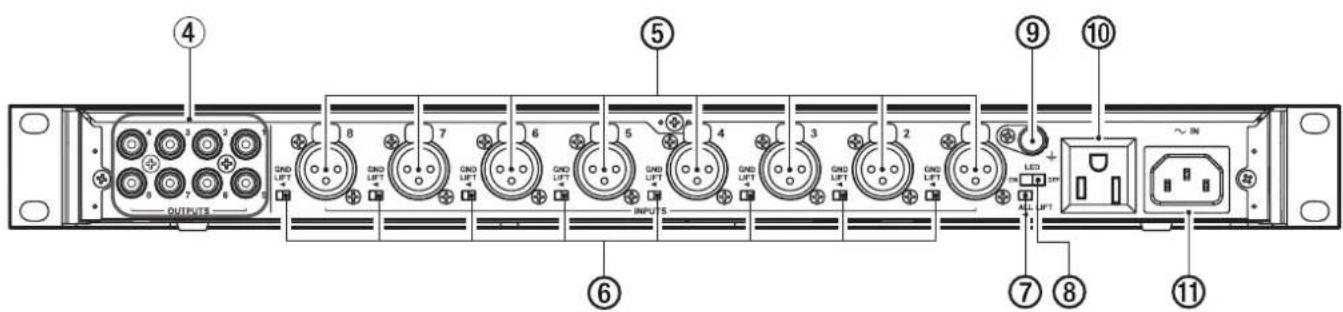

Face arrière (LA-81MKII)
④ OUTPUTS 1-8
Connecteurs de sortie de type RCA (cinch) avec niveau de sortie nominal de -10 dBV (0,3 V).
⑤ INPUTS 1-8
Connecteurs d'entrée de type XLR avec niveau d'entrée nominal de +4 dBu (1,23V) ou-20 dBu (0,0775V)
⑥ Commutateurs GND LIFT
Dans un studio ou autre liu ou plusieurs unités sont connectées, une boucle de masse peut être duc au cablage, et cette boucle peut entraîner un ronflement ou d'autres bruits. Si cela se produit, utilisez les commutateurs GND LIFT pour interrompre les boucles de masse aux entées symétriques INPUTS ⑤.
NOTE
Les commutateurs GND LIFT ne coupent pas la masse des sorties OUTPUTS 4.
⑦ Commutateur ALL LIFT
Quand d'autres équipements sont montés dans le même rack métallique, par exemple, une boucle de masse peut se produit au travers du panneau ou du chassin et cette boucle peut entrainer un renflement ou d'autres bruits. Si cela se produit,
utilisez le commutateur ALL LIFT pour interrompree la boucle.
⑧ Commutateur de DEL d'indication de niveau
Si ce commutateur est sur ON, les DEL s'allument quand un signal entrant est present. S'il est sur OFF, les DEL ne s'allument pas, que des signaux soient ou non presents en entree.
9 Bornier de masse
Quand plusieurs équipements sont reliés entre eux, utiliseze ce bornier pourmettre à la même masse le chassinis de chaque équipement.
10 Sortie d'alimentation (voir NOTE ci-dessous)
Utilisez cette sortie de rency à 3 fiches qui n'est pas affectée par l'interrupteur d'alimentation, pour brancher au secteur un équipement ayant une consommation électrique maximale de 400W (ou 3 A). Ce connecteur est pratique lorsque vous utilise plusieurs unités LA-80/81MKII. Les caractéristiques sont indiquées sur le dessus de l'unité.
NOTE
Le modelee européen ne possede pas cette prise de renvoi d'alimentation aussi le panneau est-il vierge a cet endroit.
1 Connecteur d'entree secteur
Branchez ici le cordon d'alimentation fourni.
2-Noms et fonctions des parties

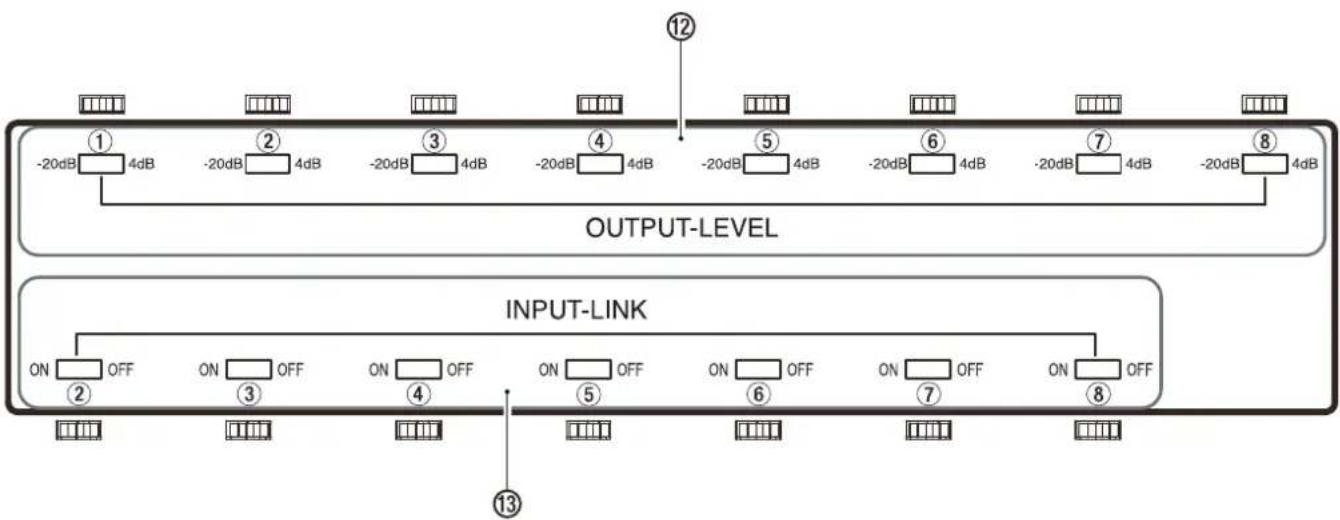

Face inférieure (LA-80MKII)
⑫ Commutateurs OUTPUT LEVEL 1-8
Commutateurs qui déterminent si le niveau des signaux produits par les sorties OUTPUTS ⑤ est de +4 dBu (1,23 V) ou -20 dBu (0,0775 V). Ce réglage peut être fait indépendamment pour chaque canal.
13 Commutateurs INPUT LINK 2-8
Ces commutateurs permettent à un signal entrant d'être dirigé vers n'importequelle sortie de numéro plus élevé. Plusieurs entrees peuvent également être assignées à plusieurs sorties à la suite (voir "3-Fonctions ADA" pour des exemple).

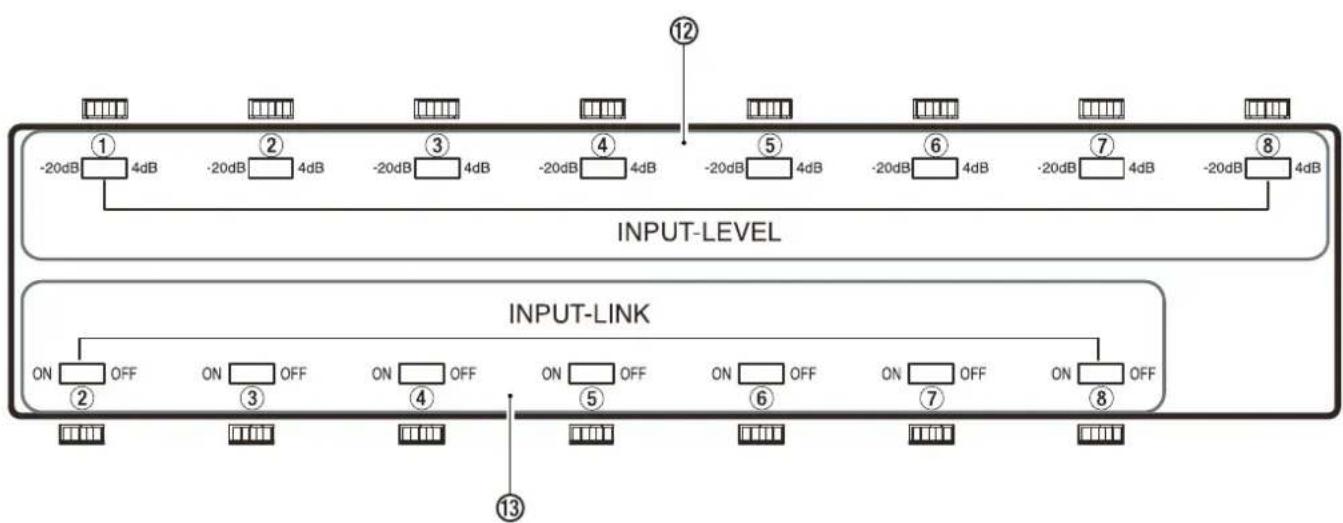

Face inférieure (LA-81MKII)
12 Commutateurs INPUT LEVEL 1-8
Commutateurs qui déterminent si le niveau des signaux entrant par les entres INPUTS ⑤ est de +4 dBu (1,23 V) ou -20 dBu (0,0775 V). Ce réglage peut être fait indépendamment pour chaque canal.
13 Commutateurs INPUT LINK 2-8
Ces commutateurs permettent à un signal entrant d'être dirigé vers n'importequelle sortie de numéro plus elevé. Plusieurs entrees peuvent également être assignées à plusieurs sorties à la suite (voir "3-Fonctions ADA" pour des exemple).
2-Noms et fonctions des parties

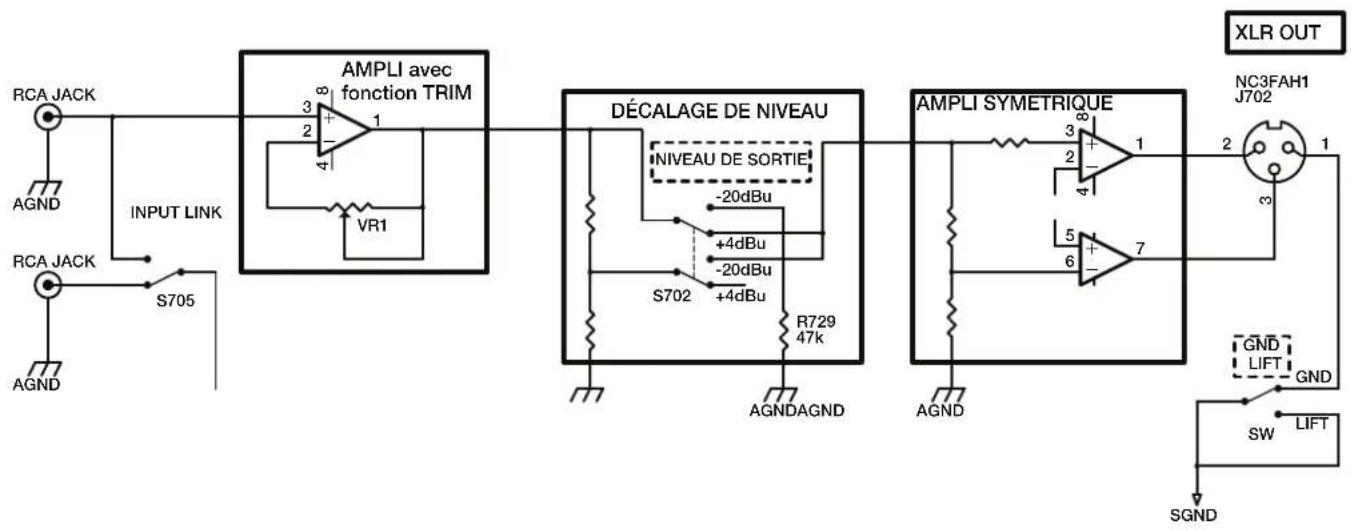

Scheme synoptique (LA-80MKII)
AsYmétrlque Vers sYmétrlque

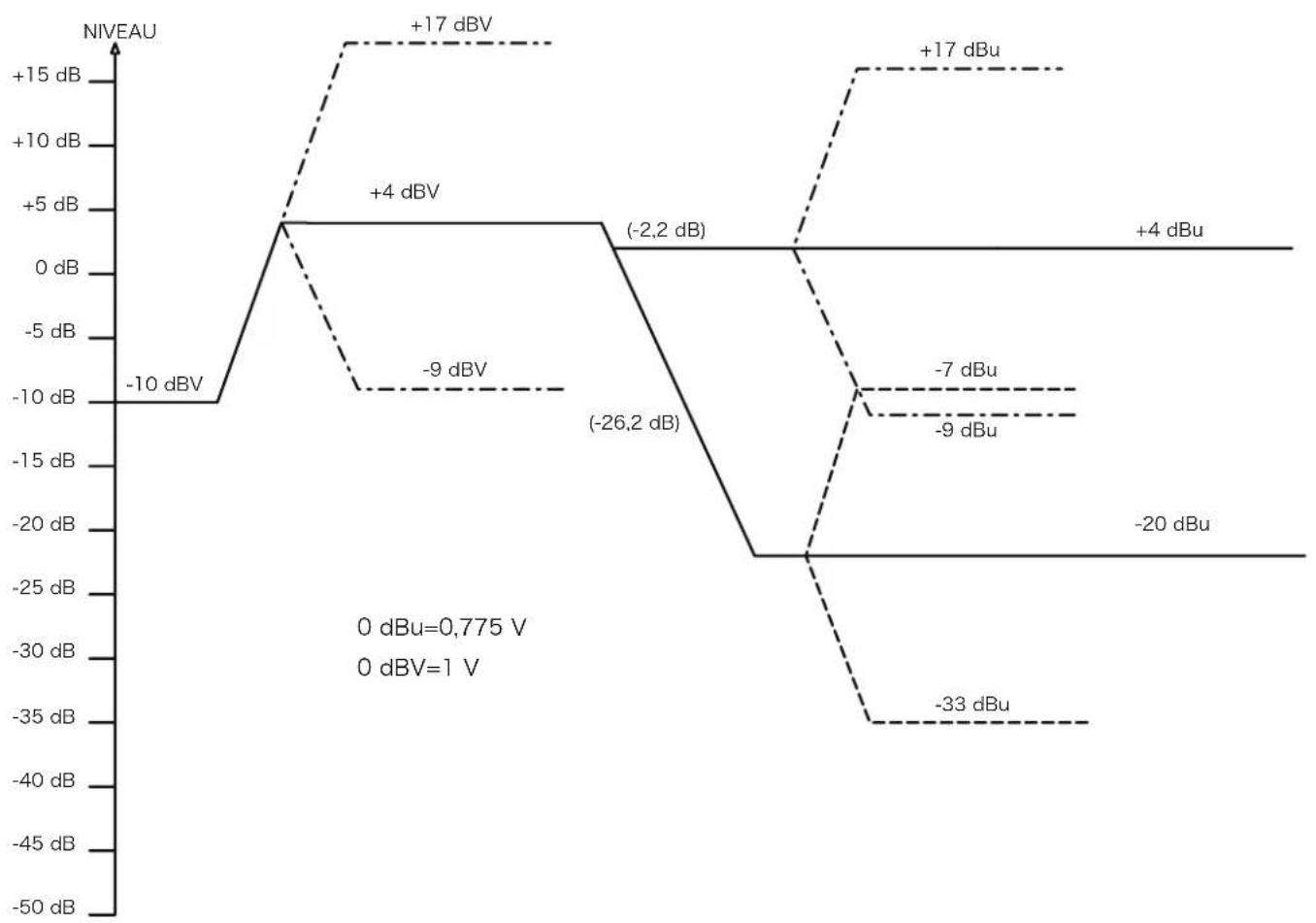

Scheme des niveaux (LA-80MKII)
AsYmetlque Vers sYmetlque
2-Noms et fonctions des parties

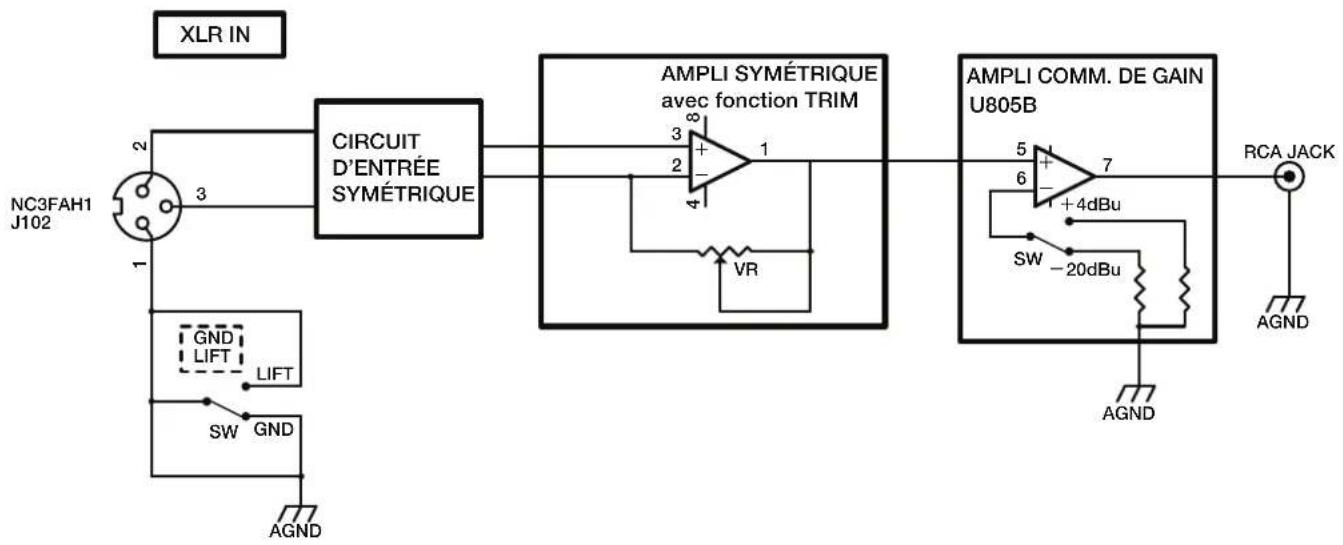

Scheme synoptique (LA-81MKII)
sYmetrlque Vers AsYmetrlque
Scheme des niveaux (LA-81MKII)
sYmétrlque Vers AsYmetrlque
Fonctions ADA du LA-80MKII
En utilisant les commutateurs INPUT LINK ⑬ du LA80MKII, les signaux entrants par des connecteurs
simples peuvent etre diriges vers d'autres canaux et sortis comme desirede.

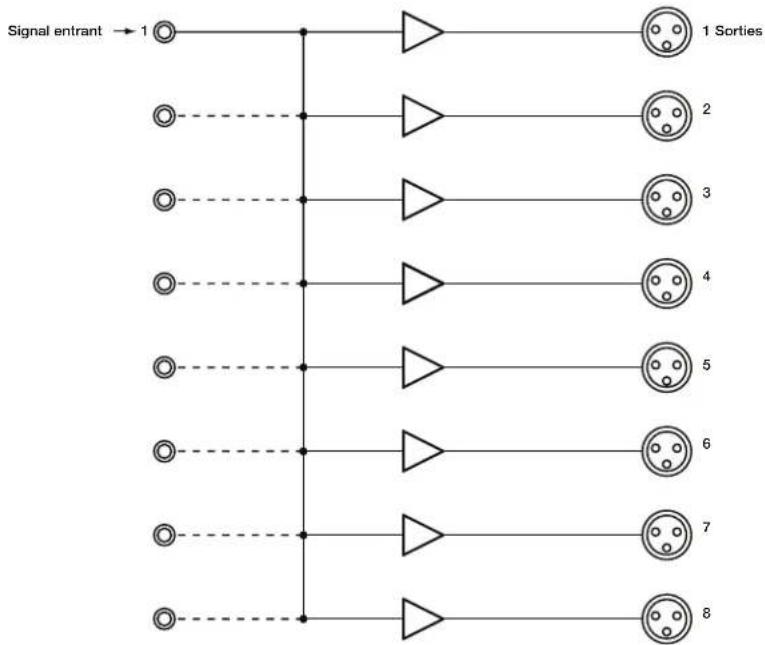

Example 1 (LA-80MKII)
Dans cet exemple, le signal entrant par le canal 1 est dirigé vers les canaux 1-8.
1 Faites entre un signal par l'entree asymetrique INPUT 1.
2 Reglez sur ON les commutateurs INPUT LINK 2-8 ③.
3 Le signal entrant par le canal 1 est produit par les sorties symétriques OUTPUTs 1-8⑤.

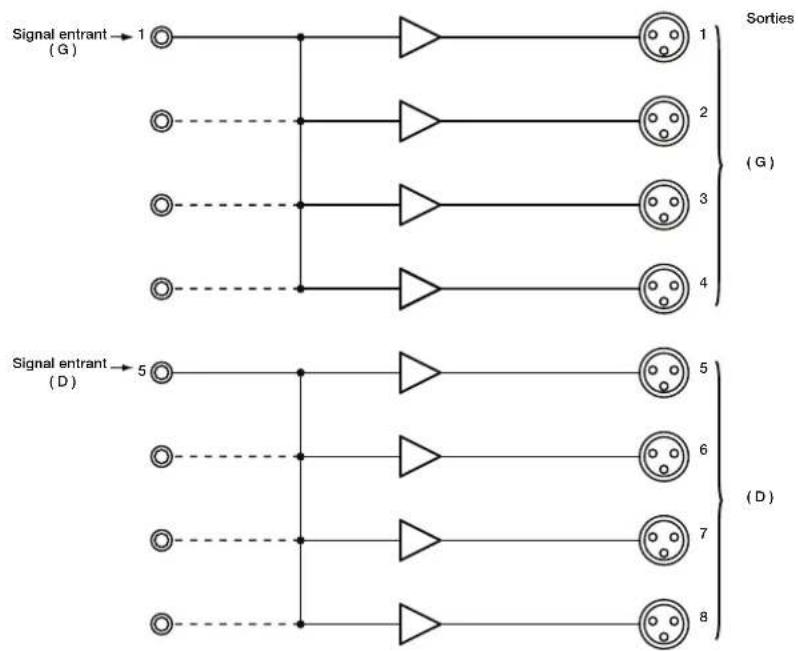

Example 2 (LA-80MKII)
Dans cet exemple, une paire stéreo de signaux entrant par les canaux 1 et 5 est produit en parallele sur 4 canaux chacun.
1 Branchez le signal stéreo gauche à l'entrec asymétrique INPUT 1 (4) et branchez le signal stéreo droit à l'entrec asymétrique INPUT 5 (4).
2 Reglez sur ON les commutateurs INPUT LINK 2-4 et 6-8
3 Le signal stéreo gauche entrant par le canal 1 sort par les sorties symétriques OUTPUTs 1-4 (5) et le signal stéreo droit entrant par le canal 5 sort par les sorties symétriques OUTPUTs 5-8 (5).
Fonctions ADA du LA-81MKII
En utilisant les commutateurs INPUT LINK ⑬ du LA81MKII, les signaux entrants par des connecteurs
simples peuvent etre diriges vers d'autres canaux et sortis comme desirede.

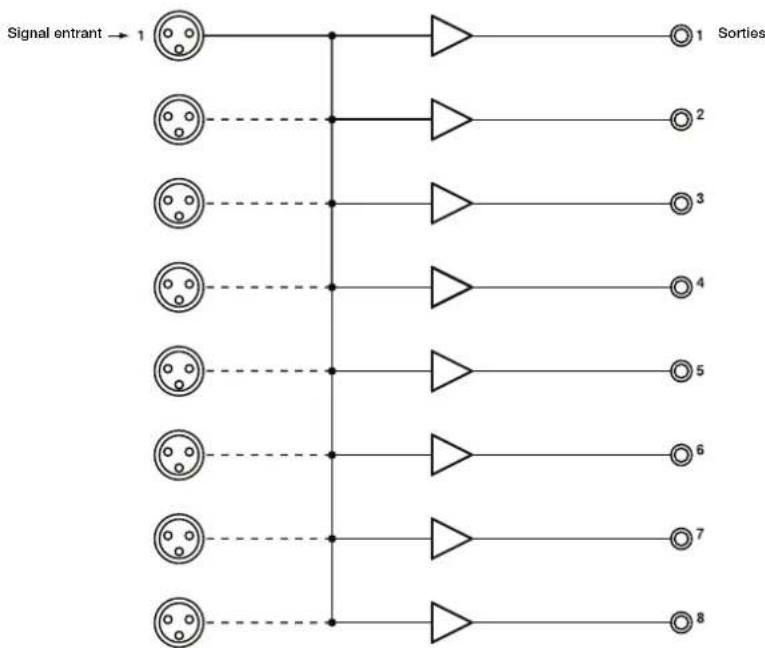

Example 1 (LA-81MKII)
Dans cet exemple, le signal entrant par le canal 1 est dirigé vers les canaux 1-8.
1 Faites entre un signal par l'entrée symétrique INPUT 1 (5).
2 Reglez sur ON les commutateursurs INPUT LINK 2-8 ③.
3 Le signal entrant par le canal 1 est produit par les sorties asymétriques OUTPUTs 1-8 (4).

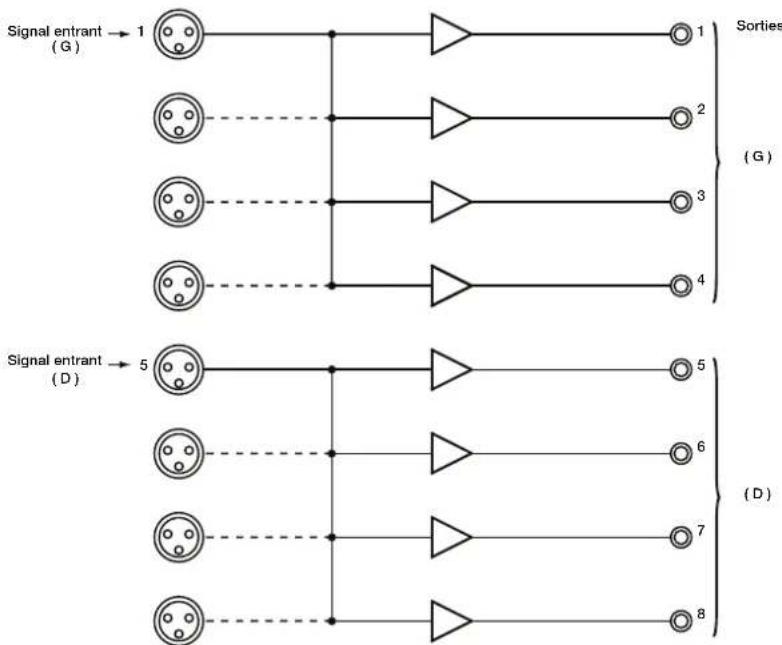

Example 2 (LA-81MKII)
Dans cet exemple, une paire stéreo de signaux entrant par les canaux 1 et 5 est produit en parallelle sur 4 canaux chacun.
1 Branchez le signal stereo gauche à l'entrec symétrique INPUT 1 (5) et branchez le signal stéro droit à l'entrec symétrique INPUT 5 (5).
2 Reglez sur ON les commutateurs INPUT LINK 2-4 et 6-8
3 Le signal stéreo gauche entrant par le canal 1 sort par les sorties asymétriques OUTPUTs 1-4 ④ et le signal stéreo droit entrant par le canal 5 sort par les sorties asymétriques OUTPUTs 5-8 ④.
Entrées et sorties
| sYmétralleur (LA-80mKII) | |
| Entretres (8 prises RCA/cinch asymétriques) | |
| Impédance d'entrée | 23 kΩ (avec tous les commutateurs INPUT LINK sur OFF) |
| 2,8 kΩ (avec tous les commutateurs INPUT LINK sur ON) | |
| Niveau d'entrée nominal -10 dBV ±1 dB | |
| Niveau d'entrée maximal +4,8 dBV | |
| Niveau de détction du témoin (entrie asymétrique) | -36 dBV ou plus (commutateur OUTPUT LEVEL sur +4 dB ou -20 dB) |
| Sorties (8 connecteurs XLR symétriques) | (Brochage : 1 = masse, 2 = point chaud, 3 = point froid) |
| Impédance de sortie 94 Ω | |
| Impédance de charge nominale 10k Ω | |
| Impédance de charge minimale 600 Ω | |
| Niveau de sortie nominal +4 dBu ±1 dB (commutateur OUTPUT LEVEL sur +4 dB) | |
| -20 dBu ±1 dB (commutateur OUTPUT LEVEL sur -20 dB) | |
| Niveau de sortie maximal +23 dBu | |
| DéSymétralleur (LA-81mKII) | |
| Entretres (8 connecteurs XLR symétriques) | (Brochage : 1 = masse, 2 = point chaud, 3 = point froid) |
| Impédance d'entrée | 54 kΩ (avec tous les commutateurs INPUT LINK sur OFF) |
| 6,7 kΩ (avec tous les commutateurs INPUT LINK sur ON) | |
| Niveau d'entrée nominal | +4 dBu ±1 dB (commutateur INPUT LEVEL sur +4 dB) |
| -20 dBu ±1 dB (commutateur INPUT LEVEL sur -20 dB) | |
| Niveau d'entrée maximal | +30 dBu (commutateur INPUT LEVEL sur +4 dB) |
| +8 dBu (commutateur INPUT LEVEL sur -20 dB) | |
| Niveau de détction du témoin (entrie symétrique) | -22 dBV ou plus (commutateur INPUT LEVEL sur +4 dB) |
| -46 dBV ou plus (commutateur INPUT LEVEL sur -20 dB) | |
| Sorties (8 prises RCA/cinch asymétriques) | |
| Impédance de sortie 200 Ω | |
| Impédance de charge nominale 10 kΩ | |
| Impédance de charge minimale 1 kΩ | |
| Niveau de sortie nominal -10 dBV ±1 dB | |
| Niveau de sortie maximal +18 dBV | |
Performances
| Plage de réglage (TRIM) ±12 dB | |
| Rapport S/B (niveau nominal d'entrée et de sortie) | Filtre pondération A + filtré passée-bas 20 kHz : 90 dB |
| LA-80MKII ( commutateur OUTPUT LEVEL sur +4 dB) | |
| LA-81MKII ( commutateur INPUT LEVEL sur +4 dB) | |
| Filtre passée-haut 20 Hz + filtré passée-bas 20 kHz : 87 dB | |
| LA-80MKII ( commutateur OUTPUT LEVEL sur +4 dB) | |
| LA-81MKII ( commutateur INPUT LEVEL sur +4 dB) | |
| Distorsion harmonique totale (1 kHz, niveau nominal d'entrée et de sortie) | 0,005% ou moins |
| Réponse en fréquences (niveau nominal d'entrée et de sortie) | 20 Hz-100 kHz ±3 dB |
| Diaphonie -90 dB ou plus (1kHz, niveau nominal d'entrée et de sortie, avec terminaison par une charge de 600 Ω) | |
4-Caracteristiques techniques
Autres caractéristiques
Alimentation: 100 - 240V ,50 / 60Hz
Consommation electrique:6W
Poids: 3kg (unite principale)
Dimensions externes (LxHxP): 482 × 44 × 280 mm
NOTE
Afin d'améliorer ces unités, leurs caractéristiques et aspect extérieur peuvent être modifiés sans préavis.
Sachez que suite à des améliorations ou autres changements apportés au produit, les photographies, illustrations et autres descriptions du mode d'emploi peuvent partiellement différer du produit réel.
Dessen avec cotes
TASCAM
TEAC PROFESSIONAL
LA-80MKII/81MKII
TEAC CORPORATION
Telephone:+81-42-356-9143
1-47 Ochiai, Tama-shi, Tokyo 206-8530, Japan
TEAC AMERICA, INC. www.tascam.com
Telephone: +1-323-726-0303
