BEDIENUNGSANLEITUNG iXR TASCAM

Bahnstrasse 12, 65205 Wiesbaden-Erbenheim, Germany

TEAC SALES & TRADING(SHENZHEN) CO., LTD

http://tascam.cn/

Phone: [phone]\~2

Wichtige Sicherheitshinweise

• Lesen Sie diese Anleitung.
• Bewahren Sie diese Anleitung gut auf und geben Sie das Gerät nur zusammen mit dieser Anleitung weiter.
• Beachten Sie alle Warnhinweise.
• Befolgen Sie alle Anweisungen.

Bestimmungsgemäße Verwendung:

Benutzen Sie das Gerät nur zu dem Zweck und auf die Weise, wie in dieser Anleitung beschrieben.

WARNING

Zum Schutz vor Sach- oder Personen schäden durch Stromschlag infolge Feuchtigkeit:

• Betreiben Sie dieses Gerät nicht in unmittelbarer Nähe von Wasser, und stellen Sie es niemals so auf, dass es nass werden kann.
• Stellen Sie niemals mit Flüssigkeit gefüllte Behälter (Vasen, Kaffeetassen usw.) auf dieses Gerät.
• Reinigen Sie dieses Gerät nur mit einem trockenen Tuch.

Zum Schutz vor Sach- oder Personenschäden durch Stromschlag oder ungeeignete Versorgungsspannung:

• Öffnen Sie nicht das Gehäuse.
• Verwenden Sie nur den mitgelieferten oder vom Hersteller empfohlene Wechselstromadapter. Verwenden Sie den Wechselstromadapter nicht mit anderen Geräten.
• Stellen Sie das Gerät in der Nähe einer gut erreichbaren Steckdose auf. Es muss jederzeit möglich sein, den Netzstecker zu ziehen, um das Gerät vom Stromnetz zu trennen.
• Verbinden Sie das Gerät nur dann mit dem Strom netz, wenn die Angaben auf dem Gerät mit der örtlichen Netz spannung übereinstimmen. Fragen Sie im Zweifelsfall einen Elektrofachmann.
• Wenn der mitgelieferte Netzstecker nicht in Ihre Steckdose passt, ziehen Sie einen Elektrofachmann zu Rate.
• Sorgen Sie dafür, dass das Netzkabel nicht gedehnt, gequetscht oder geknickt werden kann – insbesondere am Stecker und am Netzkabelausgang des Geräts – und verlegen Sie es so, dass man nicht darüber stolpern kann.
• Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät längere Zeit nicht benutzen.

Zum Schutz vor Sachschäden durch Überhitzung:

• Versperren Sie niemals vorhandene Lüftungsöffnungen.
• Stellen Sie das Gerät nicht in der Nähe von Hitze abstrahlenden Geräten (Heizlüfter, Öfen, Verstärker usw.) auf.
• Stellen Sie das Gerät nicht an einem räumlich beengten Ort ohne Luftzirkulation auf.

Zum Schutz vor Sach- oder Personen schäden durch falsches Zubehör:

• Verwenden Sie nur Zubehör oder Zubehörteile, die der Hersteller empfiehlt.
• Verwenden Sie nur Wagen, Ständer, Stative, Halter oder Tische, die vom Hersteller empfohlen oder mit dem Gerät verkauft werden.

Zum Schutz vor Folgeschäden durch mangelhafte Instandsetzung:

Lassen Sie Wartungsarbeiten und Reparaturen nur vom qualifizierten Fachpersonal des Kundendienstes ausführen. Bringen Sie das Gerät zum Kundendienst, wenn es Regen oder Feuchtigkeit ausgesetzt war, wenn Flüssigkeit oder Fremdkörper hinein gelangt sind, wenn es heruntergefallen ist oder nicht normal funktioniert oder wenn das Netzkabel beschädigt ist.

Zum Schutz vor Hörschäden:

Denken Sie immer daran: Hohe Laut stärkepegel können Ihr Gehör schädigen.

Hinweise und Warnungen

Ergänzende Informationen oder wichtige Hinweise können in diesem Handbuch durch die folgenden Signalwörter gekennzeichnet sein:

Anmerkung

Ergänzende Erklärungen und Hinweise zu besonderen Situationen.

Wichtig

Besonderheiten, die bei Nichtbeachtung zu Sachschäden, Datenverlust oder unerwartetem Verhalten des Geräts führen können.

VORSICHT

Wenn Sie so gekennzeichnete Hinweise nicht beachten, besteht die Gefahr von leichten bis mittelschweren Verletzungen.

! WARNING

Wenn Sie so gekennzeichnete Hinweise nicht beachten, besteht ein Risiko von leichten oder mittelschweren Verletzungen (beispielsweise Hörschäden).

Informationen zur elektromagnetischen Verträglichkeit

Dieses Gerät wurde auf die Einhaltung der Grenzwerte gemäß der EMV-Richtlinie 2004/108/EG der Europäischen Gemeinschaft hin geprüft. Diese Grenzwerte stellen einen angemessenen Schutz gegen schädliche Funkstörungen innerhalb von Wohngebäuden sicher. Dieses Gerät arbeitet mit Hochfrequenzenergie, die ausgestrahlt werden kann, und kann bei unsachgemäßer, nicht der Anleitung des Herstellers entsprechender Installation und Verwendung Störungen des Rundfunkempfangs verursachen. Es gibt jedoch keine Garantie, daß in einer bestimmten Installation keine Störungen auftreten. Falls das Gerät nachweislich Störungen des Radio- oder Fernseh empfangs verursacht, was sich durch Aus- und Einschalten des Geräts überprüfen lässt, sollten Sie eine oder mehrere der folgenden Maßnahmen ergreifen.

• Richten Sie die Empfangsantenne neu aus, oder stellen Sie sie an einem anderen Ort auf.
• Vergrößern Sie den Abstand zwischen dem Gerät und dem Empfänger.
• Schließen Sie das Gerät an eine Steckdose an, die mit einem anderen Stromkreis verbunden ist als die Steckdose des Emp fängers.
• Wenden Sie sich an Ihren Händler oder einen Fachmann für Rundfunk- und Fernsehtechnik.

Warnhinweis

Änderungen oder Modifikationen am Gerät, die nicht ausdrücklich von der TEAC Corporation geprüft und genehmigt worden sind, können zum Erlöschen der Betriebserlaubnis führen.

Konformitätserklärung

TEAC Europe GmbH, Bahnstrasse 12, 65205 Wiesbaden-Erbenheim, Deutschland, erklärt hiermit eigenverantwortlich, dass das in diesem Handbuch beschriebene Produkt die entsprechenden technischen Normen erfüllt.

Dieses Produkt beinhaltet einen Blackfin®-16/32-Bit-Prozessor von Analog Devices, Inc. Dieser Prozessor sorgt für die digitale Signalverarbeitung. Dieser Prozessor steigert die Leistung und verringert den Stromverbrauch des Produkts.

Angaben zur Umweltverträglichkeit und zur Entsorgung

- Wenn ein Symbol einer durchgestrichenen Mülltonne auf einem Produkt, der Verpackung und/oder der begleitenden Dokumentation angebracht ist, unterliegt dieses Produkt den europäischen Richtlinien 2002/96/EG und/oder 2006/66/EG sowie nationalen Gese Umsetzung dieser Richtlinien.

• Richtlinien und Gesetze schreiben vor, dass Elektro- und Elektronik-Altgeräte nicht in den Hausmüll (Restmüll) gelangen dürfen. Um die fachgerechte Entsorgung, Aufbereitung und Wiederverwertung sicherzustellen, sind Sie verpflichtet, Altgeräte über staatlich dafür vorgesehene Stellen zu entsorgen.
• Durch die ordnungsgemäße Entsorgung solcher Geräte leisten Sie einen Beitrag zur Einsparung wertvoller Rohstoffe und verhindern potenziell schädliche Auswirkungen auf die menschliche Gesundheit und die Umwelt, die durch falsche Abfallentsorgung entstehen können. Die Entsorgung ist für Sie kostenlos.
• Weitere Informationen zur Wertstoffsammlung und Wiederverwertung erhalten Sie bei Ihrer Stadt verwaltung, dem für Sie zuständigen Abfallentsorgungsunternehmenoder der Verkaufsstelle, bei der Sie das Produkt erworben haben.

Angaben zum Stromverbrauch

Dieses Gerät verbraucht auch dann eine geringe Menge Strom, wenn es mit dem Stromnetz oder einem Computer verbunden ist und nicht verwendet wird.

Inhaltsverzeichnis

Wichtige Sicherheitshinweise.... 45

Hinweise und Warnungen.... 45

Bevor Sie beginnen....47

Hinweis zum Referenzhandbuch....47

Auspacken/Lieferumfang 48

Ergänzende Sicherheitshinweise zur Aufstellung ... 48

Kondensation vermeiden....48

Das Gerät reinigen 48

Die Bedienelemente und ihre Funktionen .... 49

Vorderseite....49

Geräterückseite 50

Die Gerätesoftware installieren 50

Das Einstellungsfeld für iOS installieren......50

Den Treiber und das Einstellungsfeld für Windows installieren....51

Das Mac-Einstellungsfeld installieren ....52

Die Gerätesoftware deinstallieren 52

Das Einstellungsfeld für iOS entfernen....52

Den Treiber und das Einstellungsfeld für Windows entfernen....53

Das Einstellungsfeld für Mac OS entfernen......53

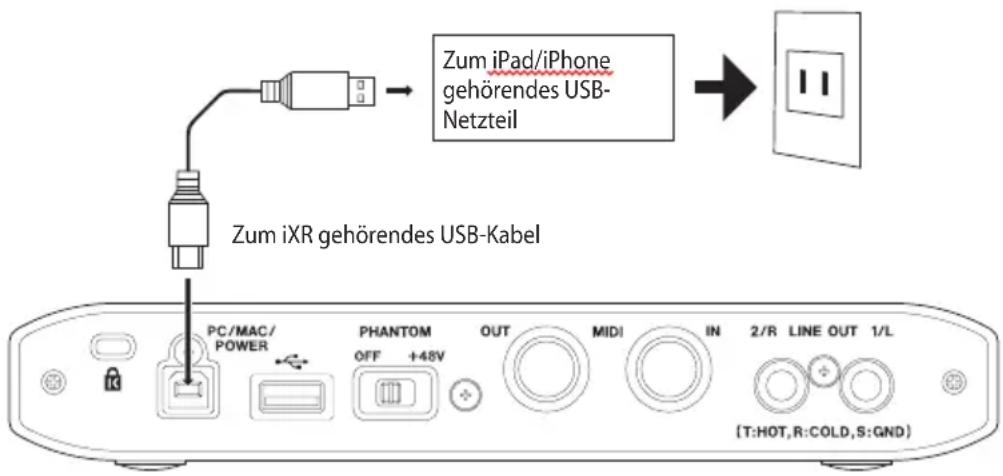

Die Stromversorgung herstellen....53

Wenn Sie ein iOS-Gerät nutzen ....53

Wenn Sie einen Computer nutzen (Windows oder Mac) 53

Anschlussbeispiele 54

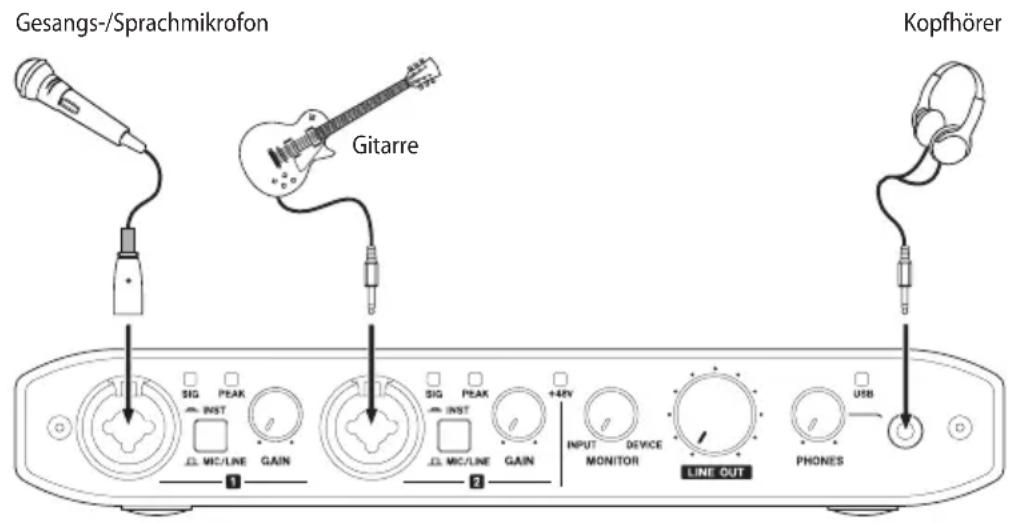

Beispiel für den Anschluss externer Geräte (Vorderseite)....54

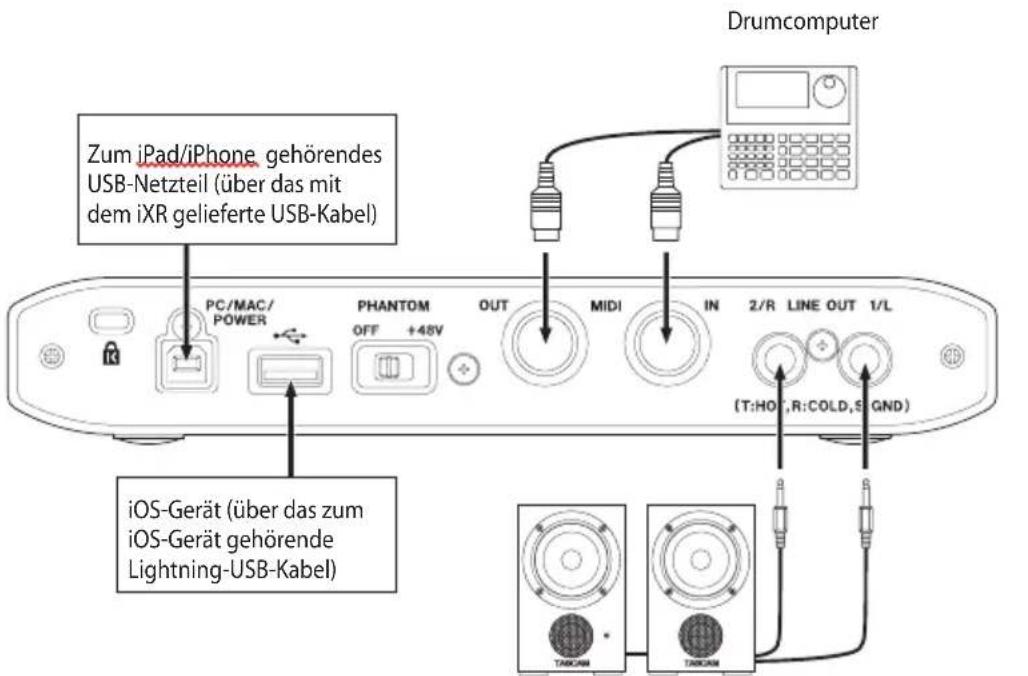

Anschlussbeispiel für den Betrieb mit einem iOS-Gerät (Rückseite)....55

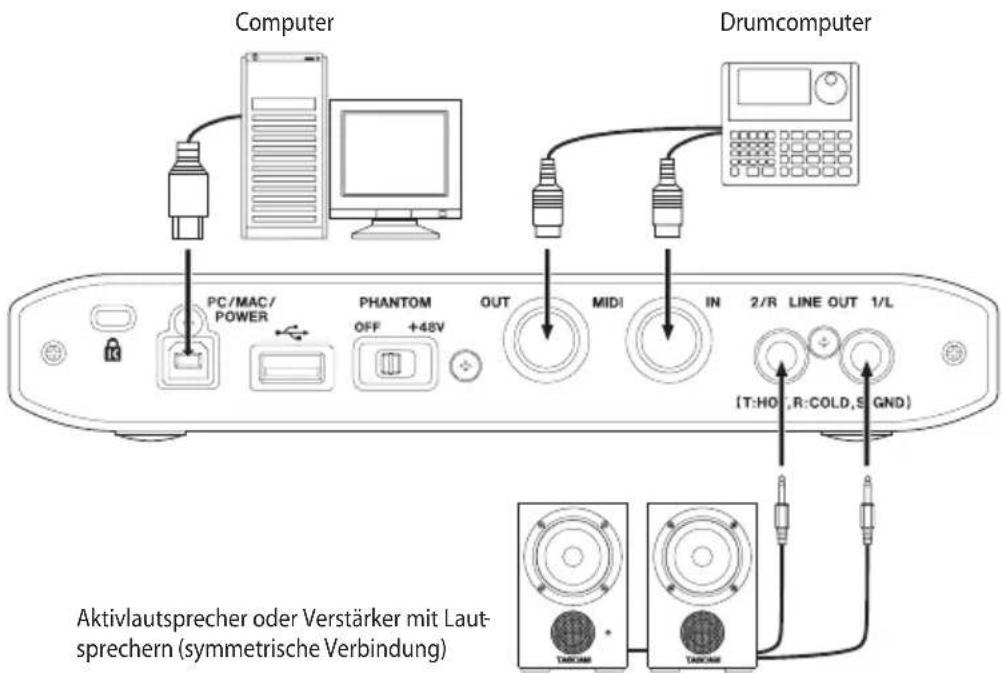

Anschlussbeispiel für den Betrieb mit einem Computer (Rückseite) 55

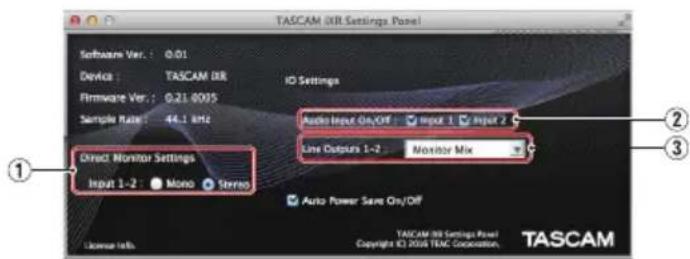

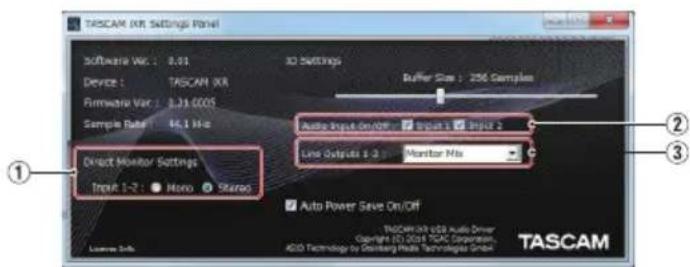

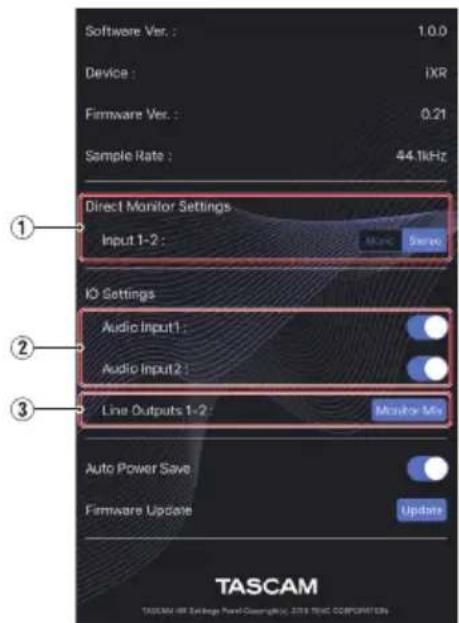

Einstellungen auf dem Einstellungsfeld vornehmen. 56

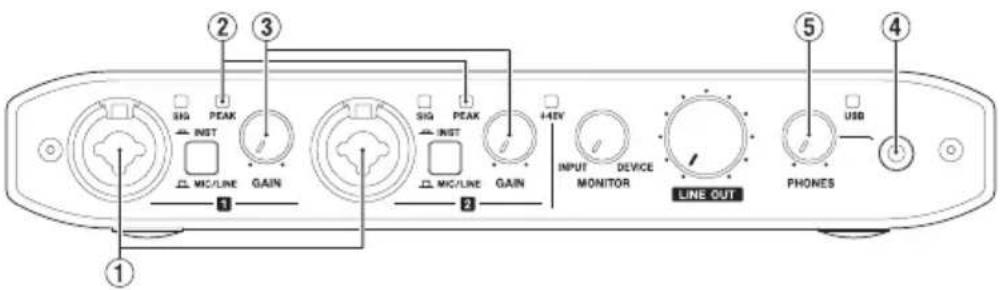

Eingangssignale abhören und anpassen ....57

Fehlerbehebung 57

Technische Daten 59

Audioauflösung....59

Analoge Audioeingänge ....59

Analoge Audioausgänge....60

Weitere Eingänge und Ausgänge 60

Leistungsdaten Audio 60

Systemanforderungen....60

Unterstützte Apple iOS-Geräte......60

Windows....60

Menüs unter Mac OS X 61

Unterstützte Audio-/MIDI-Treiber ....61

Stromversorgung und sonstige Daten......61

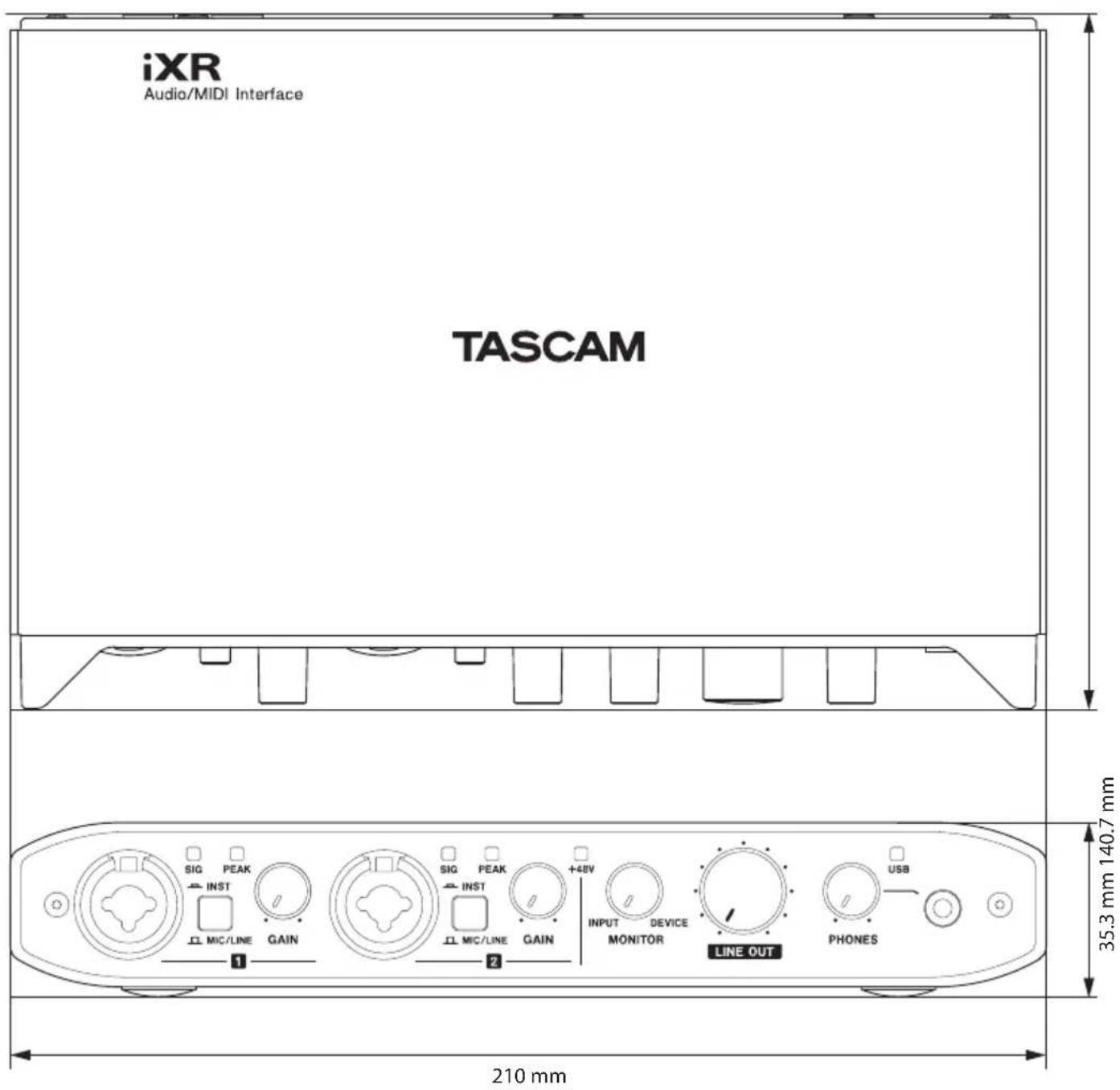

Maßzeichnung 62

Bevor Sie beginnen

Vielen Dank, dass Sie sich für das USB-Audio-/MIDI-Interface iXR von Tascam entschieden haben. Bevor Sie das Gerät benutzen, lesen Sie sich diese Bedienungsanleitung bitte aufmerksam durch. Nur so ist sichergestellt, dass Sie das Gerät richtig benutzen und viele Jahre Freude daran haben. Bewahren Sie diese Anleitung gut auf, und geben Sie sie immer zusammen mit dem Interface weiter, da sie zum Gerät gehört.

Eine digitale Version dieser Bedienungsanleitung können Sie auch von der globalen TEAC-Website (http://teac-global.com/) oder direkt von der deutschen Tascam-Website (http://tascam.de/) herunterladen.

Im Fall eines Datenverlusts auf einem angeschlossenen Gerät (einschließlich Festplatten und optischen Laufwerken) übernimmt Tascam keine Verantwortung für die Wiederherstellung der Daten und lehnt gleichzeitig Schadenersatz in jedweder Form ab.

Bevor Sie das Gerät mit einem Computer verbinden, müssen Sie zunächst die dazugehörende Software herunterladen und auf dem Computer installieren.

Hinweis zum Referenzhandbuch

Dieses Handbuch erklärt die wichtigsten Funktionen des Geräts. Eine vollständige Beschreibung aller Funktionen stellt das Referenzhandbuch bereit.

Links zur digitalen Version des Referenzhandbuchs finden Sie ebenfalls auf der globalen TEAC-Website (http://teac-global.com/) oder direkt auf der deutschen Website (http://tascam.de/).

Auspacken/Lieferumfang

Zum Lieferumfang dieses Produkts gehören die unten aufgeführten Bestandteile.

Bewahren Sie das Verpackungsmaterial für einen eventuellen zukünftigen Transport auf.

Sollte etwas fehlen oder auf dem Transport beschädigt worden sein, wenden Sie sich bitte umgehend an Ihren Händler.

• iXR....1
• USB-Kabel....1
• Installationsanleitung für Steinberg Cubase LE .....1
• Bedienungsanleitung (das vorliegende Dokument) einschließlich Garantiehinweis......1
• Enthaltene Lizenzen für Download-Versionen folgender DAW-Anwendungen

– Steinberg Cubase LE

- Steinberg Cubasis LE*

* Sie können sich eine Demoversion von Cubasis LE kostenlos aus dem App Store herunterladen. Indem Sie das iOS-Gerät an das iXR anschließen, werden die Beschränkungen der Demoversion aufgehoben, und Sie können Cubasis LE als Vollversion nutzen.

Ergänzende Sicherheitshinweise zur Aufstellung

• Der zulässige Betriebstemperaturbereich für diesen Recorder liegt zwischen 5 °C und 35 °C.
• Stellen Sie das Gerät nicht an den im Folgenden bezeichneten Orten auf. Andernfalls könnte sich die Klangqualität und/oder es könnten Fehlfunktionen auftreten.
  – Orte, die starken Erschütterungen ausgesetzt sind,
  – Orte mit direkter Sonneneinstrahlung (z.B. an einem Fenster),
  – in der Nähe von Heizgeräten oder an anderen Orten, an denen hohe Temperaturen herrschen,
  – wenn die Temperatur unter dem Gefrierpunkt liegt,
  – Orte mit schlechter Belüftung oder hoher Luftfeuchte,
• Orte mit hoher Staubkonzentration.
• Legen Sie keine Gegenstände auf das Gerät, um eine ausreichende Wärmeabfuhr zu gewährleisten.
• Stellen Sie das Gerät nicht auf einen Leistungsverstärker oder andere Hitze erzeugende Geräte.

Kondensation vermeiden

Wenn Sie das Gerät aus einer kalten Umgebung in eine warme Umgebung bringen, in einem schnell beheizbaren Raum einsetzen oder anderen plötzlichen Temperaturschwankungen aussetzen, besteht die Gefahr, dass sich Kondenswasser bildet.

Lassen Sie das Gerät in einem solchen Fall ein bis zwei Stunden stehen, bevor Sie es in Betrieb nehmen.

Das Gerät reinigen

Verwenden Sie zum Reinigen ein trockenes, weiches Tuch. Verwenden Sie zum Reinigen niemals getränkte Reinigungstücher auf chemischer Basis, Verdünner, Alkohol oder andere chemische Substanzen. Diese können die Oberfläche des Geräts angreifen oder Verfärbungen hervorrufen.

Die Bedienelemente und ihre Funktionen

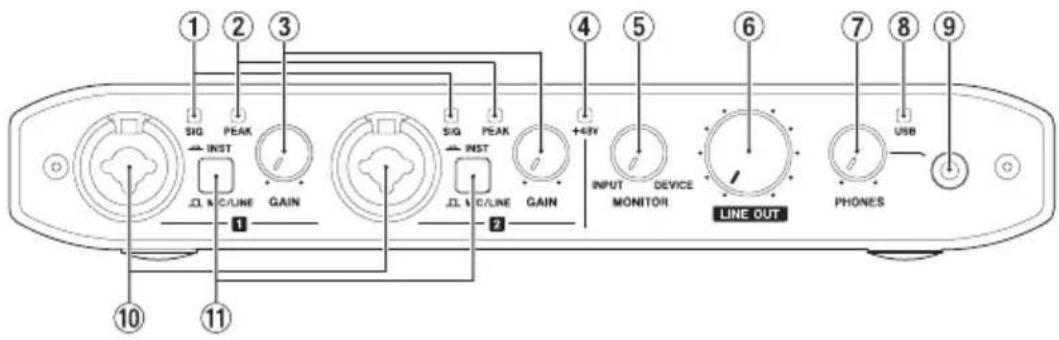

Vorderseite

1 2 3 SIG PEAK INST GAIN SIG PEAK INST GAIN +35V INPUT MONITOR DEVICE LINE OUT 6 7 8 PHONES USB 10 11

① SIG-Lämpchen

Die SIG-Lämpchen leuchten grün auf, sobald ein Signalpegel von mindestens -32 dBFS an den Eingangsbuchsen IN 1 / IN 2 anliegt.

② PEAK-Lämpchen (Übersteuerungsanzeigen)

Die PEAK-Lämpchen leuchten rot auf, wenn der Signalpegel an den Eingangsbuchsen IN 1 / IN 2 zu übersteuern droht (-1 dBFS oder höher).

③ Regler GAIN

Hiermit stellen Sie den Pegel an den Eingangsbuchsen IN 1 / IN 2 ein.

④ +48V-Lämpchen

Dieses Lämpchen leuchtet, wenn die Phantom-speisung eingeschaltet ist (Schalter PHANTOM in Stellung +48V).

⑤ Regler MONITOR

Hiermit bestimmen Sie die Balance zwischen den Signalen, die über die Eingangsbuchsen in das Gerät gelangen, und den Signalen, die über USB empfangen werden.

⑥ Regler LINE OUT

Hiermit stellen Sie den Pegel an den Ausgangsbuchsen LINE OUT 1/L und 2/R ein.

⑦ Regler PHONES

Hiermit passen Sie den Pegel am Kopfhörerausgang (PHONES) an.

VORSICHT

Drehen Sie den Regler PHONES herunter, bevor Sie Ihren Kopfhörer anschließen. Andernfalls kann es zu plötzlichen, sehr lauten Geräuschen kommen, die Ihr Gehör oder Ihre Geräte schädigen.

⑧ USB-Lämpchen

Leuchtet, wenn eine funktionierende USB-Verbindung besteht.

Blinkt, wenn keine funktionierende USB-Verbindung besteht.

Leuchtet nicht, wenn das Gerät ausgeschaltet ist.

⑨ Kopfhörerausgang (PHONES)

Schließen Sie hier einen Stereokopfhörer mit 3,5-mm-Miniklinkenstecker an.

Es wird das gleiche Signal wie an den Buchsen LINE OUT 1/L und 1/R ausgegeben.

Verwenden Sie einen Adapter, wenn Ihr Kopfhörer mit einem Standardklinkenstecker (6,3 mm) ausgestattet ist.

⑩ Buchsen IN1 / IN2

Dies sind Analogeingänge über Kombibuchsen XLR/Klinke.

Verwenden Sie die Schalter MIC/LINE INST auf der Gerätefront, um zwischen symmetrischen Eingängen für Mikrofone und Line-Signale (MIC/LINE) und unsymmetrischen Eingängen für Instrumente (INST) zu wählen.

⑪ Schalter MIC/LINE INST

Stellen Sie diese Schalter entsprechend der an den Buchsen IN 1 / IN 2 angeschlossenen Signal-quellen ein.

Schieben Sie den Schalter in die Stellung MIC/LINE, wenn Sie elektronische Musikinstrumente, Audioplayer, Mikrofone andere Audiogeräte angeschlossen haben. Schieben Sie ihn in die Stellung INST, wenn Sie eine elektrische Gitarre, einen elektrischen Bass oder ein anderes Gerät mit hoher Impedanz angeschlossen haben.

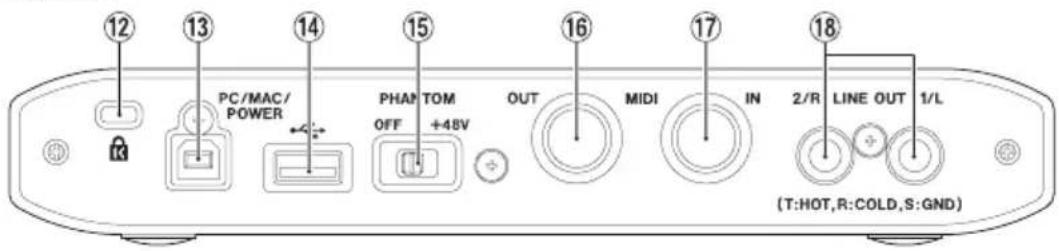

Geräterückseite

12 13 14 15 16 17 18 PC/MAC/ POWER PHANTOM OFF +48V OUT MIDI IN 2/R LINE OUT 1/L (T:HOT,R:COLD,S:GND)

⑫ Kensington-Sicherheitsbefestigung
⑬ USB-Anschluss PC/MAC/POWER (Typ B)

Wenn Sie das Interface mit einem iOS-Gerät verwenden, schließen Sie hier das zum iOS-Gerät gehörende USB-Netzteil an. Nutzen Sie dazu das mitgelieferte USB-Kabel. Auf diese Weise dient der Anschluss für die Stromversorgung.

Verwenden Sie das Interface dagegen mit einem Computer, verbinden Sie diesen Anschluss mithilfe des beiliegenden USB-Kabels mit dem Computer.

⑭ USB-Anschluss (Typ A)

Um das Interface mit einem iOS-Gerät zu verbinden, schließen Sie hier das zum iOS-Gerät gehörende Lightning-USB-Kabel an.

Anmerkung

Dieser Anschluss dient nicht als Stromversorgung für das iOS-Gerät und entnimmt diesem auch keinen Strom.

⑮ Schalter PHANTOM

Hiermit schalten Sie die Phantomspeisung (+48 Volt) für die Buchsen IN 1 und IN 2 ein.

⑯ MIDI-Ausgang (MIDI OUT)

5-polige DIN-Buchse entsprechend MIDI-Spezifikation.

Hier werden MIDI-Daten ausgegeben.

⑰ MIDI-Eingang (MIDI IN)

5-polige DIN-Buchse entsprechend MIDI-Spezifikation.

Nutzen Sie diese, um MIDI-Daten zu empfangen.

⑱ Lineausgänge LINE OUT 1/L und 2/R

Diese symmetrischen Klinkenbuchsen stellen Ihnen analoge Lineausgänge zur Verfügung.

Wählen Sie auf dem Einstellungsfeld unter Line Outputs 1–2, welches Signal an diesen Buchsen ausgegeben werden soll.

(Spitze: heiß (+), Ring: kalt (−), Hülse: Masse)

Die Gerätesoftware installieren

Um das Interface mit einem Computer nutzen zu können, müssen Sie die passende Software auf dem verwendeten Computer installieren.

Laden Sie die Software für Windows oder Mac OS von der globalen TEAC-Website (http://teac-global.com/) oder direkt von der deutschsprachigen Website (http://tascam.de/) herunter.

• Wenn Sie das Interface mit einem iOS-Gerät nutzen, müssen Sie das Einstellungsfeld auf dem iOS-Gerät installieren. Dabei wird der iOS-Standardtreiber genutzt. Das Einstellungsfeld können Sie sich kostenlos aus dem App Store herunterladen.
• Wenn Sie das Interface mit einem Windows-Computer nutzen, installieren Sie den Windows-Treiber. Bei der Installation des Treibers wird zugleich das Einstellungsfeld installiert.
• Auf einem Mac müssen Sie nur das Einstellungsfeld installieren. Als Treiber wird der Standardtreiber des Betriebssystems genutzt.

Wichtig

Bevor Sie mit der Installation beginnen, beenden Sie alle anderen Anwendungen.

Das Einstellungsfeld für iOS installieren

Laden Sie die App „TASCAM iXR Settings Panel“ aus dem App Store herunter.

Nach dem Herunterladen wird sie automatisch installiert.

Den Treiber und das Einstellungsfeld für Windows installieren

Wichtig

• Schließen Sie in jedem Fall zuerst die unten beschriebene Installation ab, bevor Sie das Interface zum ersten Mal via USB mit dem Computer verbinden.
• Falls Sie das Interface schon vor der Installation über das USB-Kabel mit dem Computer verbunden haben und Windows den Hardwareassistenten startet, brechen Sie den Vorgang ab. Ziehen Sie anschließend das USB-Kabel heraus.
• Laden Sie den aktuellen Treiber für das Betriebs-system, das Sie verwenden, von der globalen TEAC-Website (http://teac-global.com/) oder direkt von der deutschsprachigen Website (http://tascam.de/) herunter. Speichern Sie den Treiber auf dem Computer, den Sie mit dem Interface verwenden wollen.
• Entpacken Sie die Zip-Datei in ein beliebiges Verzeichnis oder auf den Desktop.
• Doppelklicken Sie in dem Ordner, der beim Entpacken angelegt wurde, auf die Datei „iXR_Installer_XXX.exe“ (XXX steht für die Versionsnummer). Die Installation beginnt. Die Installation beginnt.
• Wenn ein Fenster mit einem Sicherheitshinweis oder der Benutzerkontensteuerung erscheint, klicken Sie auf „Ausführen“ beziehungsweise „Ja“.
• Wenn der Installations-Assistent erscheint, klicken Sie auf „Weiter“.

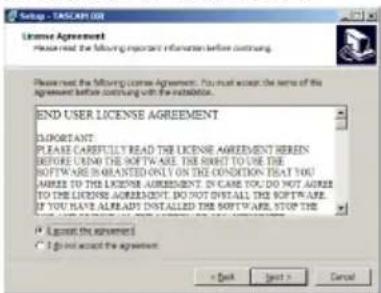

1. Lesen Sie sich die Lizenzvereinbarung durch. Wenn Sie damit einverstanden sind, wählen Sie die Option Ich nehme die Lizenzvereinbarung an. Klicken Sie auf „Fortfahren“.

1. Klicken Sie nun auf „Installieren“, um die Installation zu starten.

1. Windows zeigt zweimal einen Sicherheits-hinweis an. Klicken Sie auf „Installieren“, um die Installation zu starten.

Das folgende Fenster erscheint, wenn die Installation abgeschlossen ist.

1. Klicken Sie auf „Fertigstellen“.

Anmerkung

Nach der Treiberinstallation wird der Gerätetreiber installiert, sobald Sie das Interface zum ersten Mal über USB mit dem Computer verbinden. Zu diesem Zeitpunkt wird Windows möglicherweise Windows Update starten, so dass einige Zeit vergehen kann, bis der Computer erkennt, dass das Gerät angeschlossen ist. Wenn der Computer das Interface auch nach längerer Zeit nicht erkennt, rufen Sie das Treiberinstallationsfenster im Anzeigebereich rechts unten auf dem Bildschirm auf. Klicken Sie dort auf „Treibersuche mit Windows Update überspringen“, um die Suche zu stoppen.

Das Mac-Einstellungsfeld installieren

Anmerkung

• Installieren Sie in jedem Fall zuerst das Einstellungsfeld, bevor Sie das Interface zum ersten Mal via USB mit dem Computer verbinden.

• Je nachdem, welche Gatekeeper-Optionen ausgewählt sind, erscheint während der Installation möglicherweise eine Meldung. Einzelheiten zu Gatekeeper entnehmen Sie bitte dem Abschnitt „Anmerkung zu Gatekeeper“ in Kapitel „3 – Installation“ des Referenzhandbuchs.

• Laden Sie die aktuelle Software für das Betriebs-system, das Sie verwenden, von der globalen TEAC-Website (http://teac-global.com/) oder direkt von der deutschsprachigen Website (http://tascam.de/) herunter. Speichern Sie die Datei auf dem Computer, den Sie mit dem Interface verwenden wollen.

• Doppelklicken Sie auf die Datei „iXR_Installer_XXX.dmg“ (XXX steht für die Versionsnummer), um das Disk-Image des Mac-Einstellungsfelds zu entpacken.

• Doppelklicken Sie anschließend auf die Datei „iXR_Installer.pkg“ in dem geöffneten Ordner.

iXR_installer.pkg

Anmerkung

Je nach den Einstellungen auf Ihrem Computer wird die heruntergeladene Datei möglicherweise automatisch entpackt. Entpacken Sie die Datei in einem solchen Fall von Hand, und führen Sie anschließend das Installationsprogramm aus.

1. Wenn der Installations-Assistent erscheint, klicken Sie auf „Fortfahren“.

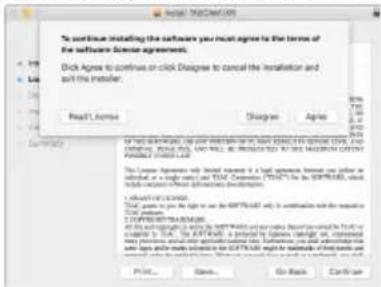

1. Die Lizenzvereinbarung wird angezeigt. Klicken Sie auf „Fortfahren“. Ein Bestätigungsdialog erscheint.

Klicken Sie auf „Lizenz lesen“ und lesen Sie die Lizenzvereinbarung. Wenn Sie damit einverstanden sind, klicken Sie auf „Ich stimme zu“.

1. Klicken Sie nun auf „Installieren“, um die Installation zu starten.

Das folgende Fenster erscheint, wenn die Installation abgeschlossen ist.

1. Klicken Sie auf „Schließen“.

Die Gerätesoftware deinstallieren

Anmerkung

Normalerweise ist es nicht notwendig, die Geräte-software von Ihrem Computer zu entfernen. Falls aber ein Problem auftritt oder Sie das Interface nicht mehr weiter mit dem Computer nutzen wollen, gehen Sie wie im Folgenden beschrieben vor.

Das Einstellungsfeld für iOS entfernen

1. Berühren Sie das Symbol „iXR Settings“ so lange, bis ein schwarzes Kreuz am oberen Rand erscheint.
2. Tippen Sie auf das Kreuz, um die App zu entfernen.

Den Treiber und das Einstellungsfeld für Windows entfernen

Deinstallation über die Windows-Systemsteuerung.

1. Klicken Sie auf das Startmenü und starten Sie die Systemsteuerung. Wählen Sie darin den Eintrag „Programme und Funktionen“.

Anmerkung

- In Windows 10 klicken Sie mit der rechten Maustaste auf das Startsymbol und dann auf „Systemsteuerung“.

- In Windows 8.1 klicken Sie auf die Schaltfläche unten links auf dem Startbildschirm. Klicken Sie auf der Seite „Apps“ auf „Systemsteuerung“.

1. Wählen Sie den Eintrag „TASCAM iXR“ und klicken Sie anschließend auf „Deinstallieren“.
2. Folgen Sie dann den Anweisungen auf Ihrem Bildschirm.

Das Einstellungsfeld für Mac OS entfernen

Um die Gerätesoftware zu entfernen, löschen Sie den Eintrag „iXR_Settings Panel“ aus dem Ordner „Anwendungen“.

Die Stromversorgung herstellen

Wenn Sie ein iOS-Gerät nutzen

Zum iPad/iPhone gehörendes USB- Netzteil Zum iXR gehörendes USB-Kabel PC/MAC/ POWER PHANTOM OFF +48V OUT MIDI IN 2/R LINE OUT 1/L (T:HOT,R:COLD,S:GND)

Nutzen Sie das mitgelieferte USB-Kabel, um das Netzteil, das zu Ihrem iPad oder iPhone gehört, mit der Buchse PC/MAC/POWER zu verbinden.

Anmerkung

Beim Kauf eines iPod touch ist kein USB-Netzteil enthalten. Wenn Sie einen iPod touch mit dem iXR verwenden wollen, kaufen Sie ein originales USB-Netzteil von Apple (das mindestens 700 mA bei 5 V liefern kann).

VORSICHT

Der Betrieb mit einem anderen Netzteil ist zwar möglich, jedoch raten wir dringend dazu, das Original-Netzteil von Apple zu verwenden, das mit Ihrem iPad/iPhone geliefert wurde.

Wenn Sie ein anderes USB-Netzteil verwenden, stellen Sie sicher, dass es die folgende Spezifikation erfüllt.

• Ausgangsspannung: 5 V
• Ausgangsstrom: 700 mA oder mehr

Die Verwendung eines Netzteils, das die oben genannte Spezifikation nicht erfüllt, kann zu Fehlfunktionen führen, und es besteht Brand- oder

Stromschlaggefahr. Wenn irgendetwas außer-gewöhnliches geschieht, beenden Sie den Betrieb sofort und wenden Sie sich an Ihren Händler oder an ein Tascam-Servicecenter, um das Gerät überprüfen zu lassen.

Wenn Sie einen Computer nutzen (Windows oder Mac)

Wenn das iXR mit einem Computer verbunden ist, wird es über die USB-Verbindung mit Strom versorgt. Ein separates Netzteil müssen Sie in diesem Fall also nicht anschließen.

Anschlussbeispiele

Im Folgenden finden Sie einige Anschlussbeispiele für das iXR.

Wichtig

• Um Schäden zu vermeiden, schalten Sie möglichst immer alle Geräte (außer Computer und iOS-Gerät) aus, bevor Sie Kabelverbindungen herstellen oder trennen.
• Der Schalter PHANTOM aktiviert/deaktiviert die Phantomspeisung für beide Eingänge gleichzeitig. Schalten Sie die Phantomspeisung nur dann ein, wenn Sie Kondensatormikrofone verwenden, die Phantomspeisung benötigen. Dynamische Mikrofone oder Mikrofone, die keine Phantom-speisung benötigen, oder das Gerät selbst könnten sonst beschädigt werden.

• Schalten Sie die Phantomspeisung aus, bevor Sie Mikrofonverbindungen herstellen oder trennen. Andernfalls kann es zu lauten Geräuschen kommen, die Ihr Gehör oder Ihre Geräte schädigen können.

• Wenn Sie Kondensatormikrofone, die Phantomspeisung benötigen, und dynamische Mikrofone zusammen verwenden, achten Sie darauf, dass die dynamischen Mikrofone über symmetrische Kabel angeschlossen sind. Unsymmetrisch angeschlossene dynamische Mikrofone können nur bei ausgeschalteter Phantomspeisung verwendet werden.

• Ebenso können manche Bändchenmikrofone irreparabel beschädigt werden, wenn Sie versuchen, sie mit Phantomspeisung zu versorgen. Wenn Sie unsicher sind, lassen Sie die Phantomspeisung für Ihr Bändchenmikrofon ausgeschaltet.

VORSICHT

- Bevor Sie die Phantomspeisung ein- oder ausschalten, stellen Sie die Regler LINE OUT und PHONES auf ihren kleinsten Wert. Abhängig von den angeschlossenen Mikrofonen könnten sonst plötzliche laute Geräusche in Ihrer Abhöranlage oder in Ihrem Kopfhörer auftreten, die Ihr Gehör oder Ihre Geräte schädigen.

Beispiel für den Anschluss externer Geräte (Vorderseite)

Gesangs-/Sprachmikrofon Gitarre Kopfhörer SIG INST GAIN +4kV INPUT MONITOR DEVICE LINE OUT PHONES USB SIG INST GAIN 1 2

Anschlussbeispiel für den Betrieb mit einem iOS-Gerät (Rückseite)

Zum iPad/iPhone gehörendes USB-Netzteil (über das mit dem iXR gelieferte USB-Kabel) PC/MAC/ POWER PHANTOM OFF +48V OUT MIDI IN 2/R LINE OUT 1/L (T:HO R:COLD,S GND) iOS-Gerät (über das zum iOS-Gerät gehörende Lightning-USB-Kabel) Drumcomputer

Aktivlautsprecher oder Verstärker mit Lautsprechern (symmetrische Verbindung)

Nutzen Sie das mitgelieferte USB-Kabel, um den Wechselstromadapter, der zu Ihrem iPad oder iPhone gehört, mit der Buchse PC/MAC/POWER zu verbinden.

Um ein iOS-Gerät anzuschließen, verbinden Sie das zum iOS-Gerät gehörende Lightning-USB-Kabel mit der USB-Buchse

Anmerkung

Beim Kauf eines iPod touch ist kein USB-Netzteil enthalten. Wenn Sie einen iPod touch mit dem iXR verwenden wollen, kaufen Sie ein originales USB-Netzteil von Apple (das mindestens 700 mA bei 5 V liefern kann).

Anschlussbeispiel für den Betrieb mit einem Computer (Rückseite)

Computer Drumcomputer PC/MAC/ POWER PHANTOM OFF +48V OUT MIDI IN 2/R LINE OUT 1/L (T:HO, R:COLD,S GND) Aktivlautsprecher oder Verstärker mit Laut- sprechern (symmetrische Verbindung)

Einstellungen auf dem Einstellungsfeld vornehmen

Um das Einstellungsfeld aufzurufen, gehen Sie folgendermaßen vor:

Auf einem iOS-Gerät

Tippen Sie auf das Symbol „iXR Settings“ auf dem Homescreen.

Software Ver. : 1.0.0 Device : iXR Firmware Ver. : 0.21 Sample Rate : 44.1kHz Direct Monitor Settings Input 1-2 : More Save IO Settings Audio Input1 : Audio Input2 : Line Outputs 1-2 : Marks Ms Auto Power Save Firmware Update Update TASCAM TASCAM/IEK Settings Panel Description © 2019 TSCC CORPORATION

Das Einstellungsfeld unter iOS

Auf einem Windows-Computer

Wählen Sie im Windows-Startmenü „Alle Programme“, „TASCAM“, „iXR Settings Panel“.

Das Einstellungsfeld unter Windows

Auf einem Mac-Computer

Wählen Sie „Anwendungen“, „iXR Settings Panel“.

Das Einstellungsfeld auf dem Mac

① Einstellungen für das Direktabhören der Eingänge 1 und 2

Wählen Sie hier, ob Sie das Signal an den Eingängen IN 1 und IN 2 in Mono oder Stereo abhören wollen.

② Audioeingänge ein/aus

Hier können Sie jeden Eingangskanal unabhängig ein- oder ausschalten.

③ Lineausgänge 1-2

Wählen Sie hier, welches Signal jeweils an den Buchsen LINE OUT 1/L und 2/R und PHONES ausgegeben werden soll.

Auswahlmöglichkeiten:

- Monitor Mix: Alle an den Eingangsbuchsen anliegenden Signale werden mit den vom Computer oder iOS-Gerät über USB empfangenen Signalen zu einer Stereomischung summiert und ausgegeben.

- xxxx Out 1-2 (bei Verwendung mit einem iOS-Gerät): Nur die vom iOS-Gerät über USB empfangenen Wiedergabesignale werden ausgegeben. Anstelle von „xxxx“ erscheint die Bezeichnung des angeschlossenen iOS-Geräts.

- Computer Out 1-2 (bei Verwendung mit einem Computer): Nur die vom Computer über USB empfangenen Wiedergabesignalen werden ausgegeben.

Einzelheiten zu den anderen Einstellungen finden Sie im Abschnitt „Das Einstellungsfeld“ im Kapitel „6 – Das Einstellungsfeld nutzen“ des Referenzhandbuchs.

Eingangssignale abhören und anpassen

Analoge Audiosignale von Mikrofonen, Gitarren, Keyboards oder anderen Audiogeräten können mit dem Interface in Digitalsignale umgewandelt und über die USB-Verbindung an Ihren Computer oder Ihr iOS-Gerät geleitet werden.

Die Merkmale des Interface ermöglichen es Ihnen, Einfluss auf die Signale zu nehmen, die an den Computer oder das iOS-Gerät geleitet werden.

Darüber hinaus können Sie Aktivlautsprecher oder Kopfhörer anschließen, um eine Mischung der in das Gerät eingehenden und der vom Computer oder iOS-Gerät zurückgeführten Audiosignale abzuhören.

Nutzen Sie während dem Abhören die Bedienelemente auf der Gerätevorderseite, um die Eingangs signale zu beeinflussen.

Diese Bedienelemente benötigen Sie beim Anpassen und Abhören des Eingangspegels

1. Nutzen Sie die GAIN-Regler (③), um die Pegel der analogen Eingangssignale an den Buchsen IN 1 / IN 2 (①) so anzupassen, dass die PEAK-Lämpchen (②) links oberhalb der Knöpfe gerade nicht aufleuchten.
2. Um mit einem Kopfhörer abzuhören, verbinden Sie diesen mit der PHONES-Buchse (④). Den

Kopfhörerpegel passen Sie mit dem PHONES-Regler (⑤) an.

Anmerkung

Wenn das Eingangssignal nicht über den Kopfhörerausgang oder die Buchsen LINE OUT 1/L und 2/R ausgegeben wird, überprüfen Sie die Stellung des Reglers MONITOR auf der Gerätefront sowie die Einstellung unter „Line Outputs 1-2“ auf dem Einstellungsfeld.

Fehlerbehebung

Wenn Sie Ihr Interface nicht wie vorgesehen nutzen können, obwohl Sie es wie in diesem Handbuch beschrieben eingerichtet haben, finden Sie in diesem Kapitel einige Lösungsvorschläge.

Sollten Sie das Problem auch dann nicht beheben können, wenden Sie sich bitte an den Tascam-Support. Beschreiben Sie Ihr Problem genau, und geben Sie außerdem die unten stehenden Informationen zu Ihrer Arbeitsumgebung an.

Informationen zu Ihrem Computer

• Hersteller des Computers bzw. iOS-Geräts
• Modell
• Prozessor (CPU)
  • Arbeitsspeicher (RAM)
• Betriebssystem
• Genutzte Anwendungen/Apps
  • Art der Antivirus-Software auf dem Computer
  • WLAN in Betrieb (ja/nein)

Die Kontaktadressen finden Sie auf der letzten Seite dieses Handbuchs.

■Die Gerätesoftware lässt sich nicht installieren

1. Überprüfen Sie, welches Betriebssystem Sie verwenden.

Das verwendete Betriebssystem wird möglicherweise von der Software, die Sie installieren möchten, nicht unterstützt.

Prüfen Sie, welche Betriebssysteme von der Software, die Sie installieren möchten, unterstützt werden.

1. Beenden Sie andere Programme, die im Hintergrund laufen.

Antiviren- und andere Software, die im Hintergrund läuft, kann die Installation stören. Beenden Sie solche Programme, bevor Sie die Installation noch einmal starten.

■Das Gerät lässt sich nicht einschalten.

- Wenn Sie ein iOS-Gerät verwenden, muss ein Netzteil an die Buchse PC/MAC/POWER ange- schlossen werden. Lesen Sie sich den Abschnitt „Die Stromversorgung herstellen“ auf Seite53 sorgfältig durch, und schließen Sie ein geeignetes Netzteil an.

- Verwenden Sie das Interface dagegen mit einem Computer, muss dieser die Stromversorgung über USB unterstützen. Überprüfen Sie die Spezifikationen Ihres Computers.

Der Computer oder das iOS-Gerät erkennt das Interface nicht, obwohl es mit diesem verbunden ist.

1. Installieren Sie die Gerätesoftware

Wenn Sie es noch nicht getan haben, installieren Sie die Gerätesoftware. Einzelheiten hierzu siehe „Die Gerätesoftware installieren“ auf Seite 50.

2. Verwenden Sie einen anderen USB-Anschluss (wenn Sie einen Computer nutzen)

– Dieses Gerät kann nicht an einem USB-1.1-Anschluss betrieben werden. Nutzen Sie einen USB-2.0- oder -3.0-Anschluss.
- Verwenden Sie keinen USB-Hub oder -Verteiler. Verbinden Sie das Gerät immer direkt mit einem der USB-Anschlüsse des Computers.
– Wenn Sie das Problem mit den oben genannten Schritten nicht lösen können, schließen Sie das Gerät an einem anderen USB-Anschluss des Computers an.

3. Überprüfen Sie das Verbindungskabel (wenn Sie ein iOS-Gerät nutzen)

Wenn Sie das Interface mit einem iOS-Gerät verbinden, nutzen Sie immer das zum iOS-Gerät gehörende Lightning-USB-Kabel. Mit anderen als Original-Kabeln von Apple ist der Betrieb nicht gewährleistet.

Während der Audiowiedergabe auf dem Computer wird am Interface kein Ton ausgegeben.

Sehen Sie nach, ob der Regler MONITOR ganz am linken Anschlag steht (INPUT). Wenn dies der Fall ist, drehen Sie den Regler über die Mitte hinaus nach rechts.

Überprüfen Sie auch die untenstehenden Schritte, während das Gerät mit dem Computer verbunden ist. Wenn Sie die hier beschriebene Einstellung vornehmen, erfolgt die Audioausgabe über das Tascam-Interface und nicht mehr über die Audioausgänge des Computers.

Windows

Lesen Sie die Anweisungen unter „Windows 10 / Windows 8.1“ oder „Windows 7“ im Abschnitt „Windows Media Player“ des Kapitels „8 – Anwendungen“ des Referenzhandbuchs.

OS X

1. Schließen Sie alle Anwendungen und öffnen Sie die Systemeinstellungen im Apfel-Menü.
2. Wählen Sie „Ton“.
3. Wählen Sie im Bereich „Ausgabe“ den Eintrag „iXR“.

Starten Sie anschließend den Computer neu und überprüfen Sie, ob die Tonausgabe jetzt funktioniert. Je nachdem, welche Audiosoftware Sie verwenden, müssen Sie möglicherweise weitere Einstellungen vornehmen.

Audiosoftware greift häufig auf andere Audiokomponenten zu als das Betriebssystem. Vergewissern Sie sich deshalb nach der Installation der Tascam-Gerätesoftware zunächst, dass die Einstellungen der Audiotreiber Ihrer Audiosoftware korrekt sind.

Einzelheiten zu den erforderlichen Einstellungen finden Sie im Benutzerhandbuch Ihrer Audiosoftware.

■Der Ton setzt aus oder Geräusche sind zu hören.

Dieses Problem tritt auf, wenn der Prozessor des Computers überlastet ist.

Hier finden Sie einige Möglichkeiten, die Prozessorlast auf Ihrem Computer zu verringern.

1. Ein drahtloses Netzwerk (WLAN), Webcams, Antiviren-Software und andere Programme, die im Hintergrund arbeiten, belasten den Prozessor ständig und können zu den genannten Problemen führen.
   Deaktivieren Sie das WLAN und die Webcam und verwenden Sie vorübergehend keine Antiviren-Software und andere Hintergrundprogramme, wenn Sie den Computer mit diesem Gerät nutzen.

2. Stellen Sie die Puffergröße (Buffer Size) in Ihrer Audioanwendung oder auf dem Einstellungsfeld des Interface auf einen größeren Wert ein. (nur Windows)

Anmerkung

Mit welchen Einstellungen Sie die Prozessorbelastung durch Ihre Audiosoftware verringern können, erfahren Sie im zugehörigen Handbuch oder vom Hersteller der Software.

1. Ändern Sie die Einstellungen Ihres Computers, um ihn für die Audiobearbeitung zu optimieren.

Windows

a) Rufen Sie die Systemsteuerung auf, entsprechend den Erfordernissen des jeweiligen Betriebs-systems (Windows 10/Windows 8.1/Windows 7).
– In Windows 10 klicken Sie im Start-Menü auf „Systemsteuerung“. Klicken Sie anschließend auf das Symbol „System“.
- Unter Windows 8.1 klicken Sie mit der rechten Maustaste auf den normalen Startbildschirm und wählen Sie „Alle Apps“. Rechtsklicken Sie anschließend auf „Computer“ und wählen Sie „Eigenschaften“.
– In Windows 7 klicken Sie im Start-Menü mit der rechten Maustaste auf „Computer“ und wählen Sie „Eigenschaften“.

b) Klicken Sie auf „Erweiterte Systemeinstellungen“.

c) Wählen Sie die Registerkarte „Erweitert“, und klicken Sie im Feld „Leistung“ auf „Einstellungen“.
d) Wählen Sie auf der Registerkarte „Visuelle Effekte“ die Option „Für optimale Leistung anpassen“, und klicken Sie auf „OK“.

OS X

a) Öffnen Sie die Systemeinstellungen und wählen Sie „Energie sparen“.
b) Wählen Sie unter „Ruhezustand des Computers aktivieren nach Inaktivität von:“ die Einstellung „Nie“.
c) Wählen Sie unter „Ruhezustand für Monitore aktivieren nach Inaktivität von:“ die Einstellung „Nie“.

Anmerkung

Bei manchen Mac-Computermodellen und Versionen von Mac OS X gibt es diese Einstellungen möglicherweise nicht.

Unterstützung für Cubase LE oder Cubasis LE

Tascam leistet keine technische Unterstützung für Cubase LE oder Cubasis LE. Weitere Informationen zur Nutzung dieser Programme finden Sie in der jeweiligen Online-Hilfe oder im jeweiligen Benutzerhandbuch.

Technische Daten

Audioauflösung

Abtastraten

44,1 kHz, 48 kHz, 88,2 kHz, 96 kHz

Wortbreite der Quantisierung

16/24 Bit

Analoge Audioeingänge

■Mikrofoneingänge (symmetrisch, IN1 und IN2)

Anschlusstyp:

Eingangsimpedanz: 2,2 kOhm

Nominaler Eingangspegel (Eingangspegelregler in Maximalstellung): -65 dBu (0,0004 Vrms)

Nominaler Eingangspegel (Eingangspegelregler in Minimalstellung): -8 dBu (0,3090 Vrms)

Maximaler Eingangspegel: +8 dBu (1,9467 Vrms)

Max. Eingangsverstärkung: 57 dB

■Instrumenteneingänge (unsymmetrisch, IN 1 und IN 2)

(MIC/LINE INST-Schalter in Stellung INST)

Anschlusstyp: 6,3-mm-Klinkenbuchse, 2-polig (Spitze: heiß (+), Hülse: Masse)

Eingangsimpedanz: 1 MΩ oder höher

Nominaler Eingangspegel (Eingangspegelregler in Maximalstellung): -63 dBV (0,0007 Vrms)

Nominaler Eingangspegel (Eingangspegelregler in Minimalstellung): -6 dBV (0,5015 Vrms)

Maximaler Eingangspegel: +10 dBV (3,162 Vrms)

Max. Eingangsverstärkung: 57 dB

Line-Eingänge (symmetrisch, IN 1 und IN 2)

(MIC/LINE INST-Schalter in Stellung MIC/LINE)

Anschlusstyp: 6,3-mm-Klinkenbuchse, 3-polig (Spitze: heiß (+), Ring: kalt (−), Hülse: Masse)

Eingangsimpedanz: 10 kΩ

Nominaler Eingangspegel (Eingangspegelregler in Maximalstellung): -53 dBu (0,0017 Vrms)

Nominaler Eingangspegel (Eingangspegelregler in Minimalstellung): +4 dBu (1,228 Vrms)

Maximaler Eingangspegel: +20 dBu (7,75 Vrms)

Max. Eingangsverstärkung: 57 dB

Analoge Audioausgänge

■line-Ausgänge (symmetrisch, LINE OUT 1/L und 2/R)

Anschlusstyp: 6,3-mm-Klinkenbuchse, 3-polig (Spitze: heiß (+), Ring: kalt (−), Hülse: Masse)

Ausgangsimpedanz: 110 Ω

Nominaler Ausgangspegel: +4 dBu (1,273 Vrms)

Maximaler Ausgangspegel: +20 dBu (7,75 Vrms)

Kopfhörerausgang (PHONES)

Anschlusstyp: 3,5-mm-Stereoklinkenbuchse

Maximale Ausgangsleistung: 18 mW + 18 mW

oder mehr (THD+N: 1 % oder weniger, an 32 Ohm)

Weitere Eingänge und Ausgänge

MIDI-Eingang (MIDI IN)

Anschlusstyp: 5-polige DIN-Buchse

Format: Entsprechend MIDI-Spezifikation

MIDI-Ausgang (MIDI OUT)

Anschlusstyp: 5-polige DIN-Buchse

Format: Entsprechend MIDI-Spezifikation

USB-Anschluss PC/MAC/POWER

Anschlusstyp: 4-polige USB-Buchse, Typ B

Übertragungsrate:

USB 2.0 High Speed (480 MBit/s)

USB-Buchse

Anschlusstyp: USB-Buchse, Typ A

Übertragungsrate:

USB 2.0 High Speed (480 MBit/s)

Leistungsdaten Audio

Äquivalentes Eingangsrauschen der Mikrofonvorverstärker

-125 dBu oder weniger (mit 150 Ohm abgeschlossen, Eingangspegelregler in Maximalstellung)

■frequenzbereich

IN 1 / IN 2 bis LINE OUT (BALANCED) oder PHONES

Bei 44,1 kHz und 48 kHz

20 Hz: +0/-0,4 dB (JEITA)

20 kHz: +0/-0,1 dB (JEITA)

20 kHz: +0/-0,5 dB (Kopfhörerausgang, JEITA)

Bei 88,2 kHz und 96 kHz

20 Hz: +0/-0,4 dB (JEITA)

40 kHz: +0/-0,25 dB (JEITA)

40 kHz: +0/-2,0 dB (Kopfhörerausgang, JEITA)

Fremdspannungsabstand

101 dB oder mehr (Mikrofon-/Line-Eingang bis Line-Ausgang, Eingangspegelregler in Minimalstellung, JEITA)

Verzerrung

0,0025 % oder weniger (Mikrofon-/Line-Eingang bis Line-Ausgang, 1-kHz-Sinussignal, nominaler Eingangspegel, maximaler Ausgangspegel, JEITA)

Übersprechdämpfung

95 dB oder mehr (Mikrofon-/Line-Eingang bis Line-Ausgang, 1 kHz, JEITA)

Systemanforderungen

Aktualisierte Hinweise zur Kompatibilität mit verschiedenen Betriebssystemen finden Sie gegebenenfalls auf unserer Website (http://tascam.de/).

Unterstützte Apple iOS-Geräte

Geräte mit Lightning-Anschluss und Apple iOS 8 oder höher

Windows

■Unterstützte Betriebssysteme

Windows 10, 32 Bit

Windows 10, 64 Bit

Windows 8.1, 32 Bit

Windows 8.1, 64 Bit

Windows 7, 32 Bit, SP1 oder höher

Windows 7, 64 Bit, SP1 oder höher

(Windows Vista und Windows XP werden nicht unterstützt)

Hardware-Anforderungen

Windows-kompatibler Computer mit USB-2.0-Anschluss

■Prozessor/Taktrate

Dual-Core-Prozessor, 2 GHz oder schneller (x86)

Arbeitsspeicher

2 GB oder mehr

Wichtig

Der Betrieb dieses Geräts wurde mit Standard-Computern getestet, die die oben genannten Anforderungen erfüllen. Das ist jedoch keine Garantie dafür, dass es mit jedem Computer funktioniert. Selbst Computer, die den hier genannten Anforderungen genügen, können je nach Konfiguration unter Umständen eine zu geringe Rechenleistung aufweisen.

Menüs unter Mac OS X

Unterstützte Betriebssysteme

OS X El Capitan (10.11 oder höher)

OS X Yosemite (10.10 oder höher)

OS X Mavericks (10.9.1 oder höher)

OS X Mountain Lion (10.8.4 oder höher)

Hardware-Anforderungen

Mac-Computer mit USB-2.0-Anschluss

Prozessor/Taktrate

Dual-Core-Prozessor, 2 GHz oder schneller

Arbeitsspeicher

2 GB oder mehr

Unterstützte Audio-/MIDI-Treiber

iOS: Core Audio für iPhone

Windows: ASIO 2.0, WDM. MIDI

Mac: Core Audio, Core MIDI

Stromversorgung und sonstige Daten

Stromversorgung

Bei Verwendung mit einem Computer: USB-Verbindung

Bei Verwendung mit einem iOS-Gerät:

- USB-Netzteil (5 V, mindestens 700 mA)1

– Powerpack (5 V, mindestens 700 mA)

– Batteriepack Tascam BP-6AA

Wir raten dringend dazu, das Original-Netzteil von Apple zu verwenden, das mit Ihrem iPad/iPhone geliefert wurde. Beim Kauf eines iPod touch ist kein USB-Netzteil enthalten. Wenn Sie einen iPod touch mit dem iXR verwenden wollen, kaufen Sie ein originales USB-Netzteil von Apple (das mindestens 700 mA bei 5 V liefern kann).

■Leistungsaufnahme

2,5 W

■Abmessungen (B × H × T)

210 mm × 35 mm × 141 mm (ohne hervorstehende Teile)

Gewicht

660 g

Zulässiger Betriebstemperaturbereich 5–35 °C

■Enthaltene Lizenzen für DAW-Anwendungen (Download-Versionen)

Steinberg Cubase LE

Steinberg Cubasis LE

Sie können sich eine Demoversion von Cubasis LE kostenlos aus dem App Store herunterladen. Indem Sie das iOS-Gerät an das iXR anschließen, werden die Beschränkungen der Demoversion aufgehoben, und Sie können Cubasis LE als Vollversion nutzen.

Maßzeichnung

iXR Audio/MIDI Interface TASCAM SIG PEAK INST MIC/LINE GAIN 1 2 35.3 mm 140.7 mm INPUT DEVICE MONITOR LINE OUT PHONES USB

• Abbildungen können teilweise vom tatsächlichen Erscheinungsbild des Produkts abweichen.
• Änderungen an Konstruktion und technischen Daten vorbehalten.

IMPORTANTI NORME DI SICUREZZA

For U.S.A.

INFORMATION TO THE USER

Noi, TEAC EUROPE GmbH. Bahnstrasse

12,65205 Wiesbaden-Erbenheim,

Dieses Gerät unterliegt den gesetzlichen Gewährleistungsbestimmungen des Landes, in dem es erworben wurde. Bitte wenden Sie sich im Gewährleistungsfall an den Händler, bei dem sie das Gerät erworben haben.
