Produkttyp	Audio-Rekorder/Bass-Trainer
Modell	CD-BT1MKII
Marke	TASCAM
Abmessungen (B x H x T)	280 x 45 x 205 mm
Gewicht	1,8 kg
Stromversorgung	Netzadapter oder 6 AA-Batterien
Medienformat	CD, CD-R/RW
Hauptfunktionen	CD-Wiedergabe mit Zeitdehnung, Tonhöhenänderung, Loop- und A-B-Wiederholung, Metronom, Stimmgerät
Eingänge	1 Mikrofoneingang (Mono), 1 Line-Eingang (Stereo)
Ausgänge	Kopfhörerausgang (Stereo), Line-Ausgang (Stereo)
Lautsprecher	Integrierter Monolautsprecher
Tonhöhenänderung	±6 Halbtöne ohne Tempoveränderung
Tempoänderung	50% bis 150% der Originalgeschwindigkeit
Entspricht	RoHS, CE
Reinigung und Pflege	Gehäuse mit weichem, trockenem Tuch reinigen
Sicherheitshinweise	Nicht Feuchtigkeit oder extremen Temperaturen aussetzen; nur vom Fachmann öffnen
Ersatzteile und Reparatur	Ersatzteile über TASCAM-Service; Reparatur durch autorisiertes Personal
Herstellergarantie	In der Regel 2 Jahre (je nach Land)
Zubehör im Lieferumfang	Netzadapter, Bedienungsanleitung, CD (optional)

Häufig gestellte Fragen - Bass trainer CD-BT1MKII TASCAM

Kann ich die Wiedergabegeschwindigkeit ändern, ohne die Tonhöhe zu beeinflussen?

Wie viele Halbtöne kann ich die Tonhöhe verändern?

Kann ich eine CD-RW mit MP3-Dateien abspielen?

Hat das Gerät einen eingebauten Lautsprecher?

Welche Stromversorgung wird benötigt?

Gibt es eine A-B-Wiederholungsfunktion?

Kann ich ein Mikrofon anschließen?

Wie reinige ich das Gerät?

Kann ich das Gerät an eine externe Anlage anschließen?

Was tun, wenn das Gerät nicht reagiert?

BEDIENUNGSANLEITUNG Bass trainer CD-BT1MKII TASCAM

Bitte tragen Sie hier die Modellnummer und die Seriennummern (siehe Geräterückseite) ein, um sie mit Ihren Unterlagen aufzubewahren.

Modellnummer ____

Seriennummer

BENUTZERHANDBUCH

Wichtige Sicherheitshinweise

ACHTUNG! Gefahr eines Stromschlags! Öffnen Sie nicht das Gehäuse. Keine vom Anwender zu wartenden Teile im Inneren. Gerät nur von qualifizierten Fachleuten reparieren lassen.

Dieses Symbol, ein Blitz in einem ausgefüllten Dreieck, warnt vor nicht isolierten, hohen Spannungen im Inneren des Gehäuses, die zu einem gefährlichen Stromschlag führen können.

ACHTUNG! Zum Schutz vor Brand oder Elektroschock: Setzen Sie das Gerät niemals Regen oder Feuchtigkeit aus.

2 — TASCAM CD-BT1MKII

Wichtige Sicherheitshinweise

1 Lesen Sie diese Anleitung.
2 Bewahren Sie diese Anleitung gut auf und geben Sie das Gerät nur mit dieser Anleitung weiter.
3 Beachten Sie alle Warnhinweise.
4 Befolgen Sie alle Anweisungen. Benutzen Sie das Gerät nur zu dem Zweck und auf die Weise, wie in dieser Anleitung beschrieben.
5 Betreiben Sie dieses Gerät nicht in unmittelbarer Nähe von Wasser.
6 Reinigen Sie dieses Gerät nur mit einem trockenen Tuch.
7 Versperren Sie niemals vorhandene Lüftungsöffnungen.
8 Stellen Sie das Gerät nicht in der Nähe von Hitze abstrahlenden Geräten (Heizlüfter, Öfen, Verstärker usw.) auf.
9 Verwenden Sie nur Zubehör oder Zubehörteile, die der Hersteller empfiehlt.

10 Ziehen Sie den Netzstecker bei Gewitter oder wenn Sie das Gerät längere Zeit nicht benutzen.

11 Lassen Sie Wartungsarbeiten und Reparaturen nur vom qualifizierten Fachpersonal des Kundendienstes ausführen. Bringen Sie das Gerät zum Kundendienst, wenn es Regen oder Feuchtigkeit ausgesetzt war, wenn Flüssigkeit oder Fremdkörper hinein gelangt sind, wenn es heruntergefallen ist oder nicht normal funktioniert oder wenn das Netzkabel beschädigt ist.

- Stellen Sie niemals mit Flüssigkeit gefüllte Behälter (Vasen, Kaffeetassen usw.) auf dieses Gerät.

- Stellen Sie dieses Gerät nicht an einem räumlich beengten Ort (Bücherregal, Schrank usw.) auf.

- Das Gerät verbraucht Ruhestrom, wenn sich der Netzschalter (POWER) in Stellung OFF befindet.

Hinweis zur Funkentstörung

Dieses Gerät ist entsprechend Klasse A funkent stört. Es kann in häuslicher Umgebung Funkstörungen verursachen. In einem solchen Fall kann vom Betreiber verlangt werden, mithilfe angemessener Maßnahmen für Abhilfe zu sorgen.

Wichtige Sicherheitshinweise

Sicherheitshinweise für den Umgang mit Lasergeräten

Dieses Gerät ist ein Laser-Produkt der Klasse 1. Es arbeitet mit einem unsichtbaren Laserstrahl, der gefährlich für die Augen ist. Das Gerät verfügt über Sicherheitsvorkehrungen, die das Austreten des Laserstrahls verhindern. Diese Sicherheitsvorkehrungen dürfen nicht beschädigt werden.

VORSICHT

• Gehäuse nicht aufschrauben.
- Unsichtbare Laserstrahlung tritt aus, wenn das Gehäuse geöffnet und die Sicherheitsverriegelung überbrückt ist. Nicht dem Strahl aussetzen!
- Ein beschädigtes Gerät darf nicht betrieben und nur in einer Fachwerkstatt repariert werden.

Laseroptik

Typ: KSM-900AAA

Hersteller: SONY Corporation

Ausgangsleistung: weniger als 1 mW an der Objektivlinse

Wellenlänge: 775–816 nm

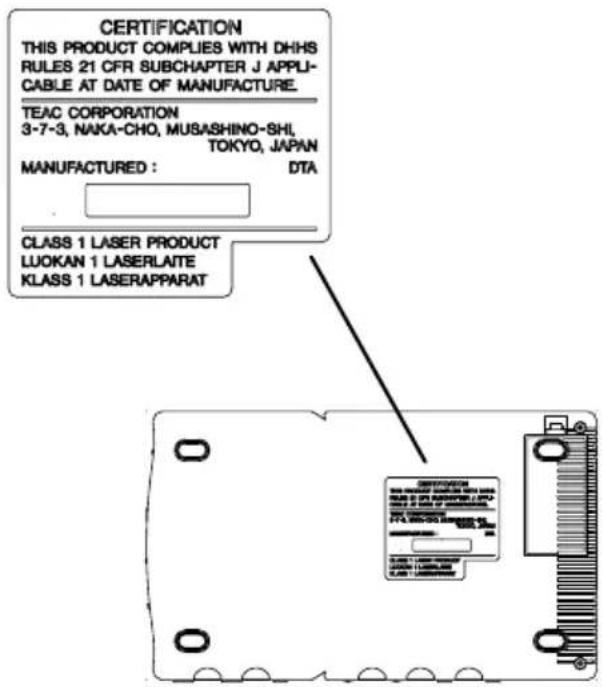

CERTIFICATION THIS PRODUCT COMPLIES WITH DHHS RULES 21 CFR SUBCHAPTER J APPLIC- CABLE AT DATE OF MANUFACTURE. TEAC CORPORATION 3-7-3, NAKA-CHO, MUSASHINO-SHI, TOKYO, JAPAN MANUFACTURED : DTA CLASS 1 LASER PRODUCT LUOKAN 1 LASERLAITE KLASS 1 LASERAPPARAT

4 — TASCAM CD-BT1MKII

Inhalt

Was Sie beim Umgang mit CDs beachten müssen 6

Wichtige Hinweise zur Stromversorgung ....7

Was ist dran am CD-BT1MKII? .. 10

Verbindungen herstellen .....13

Das Menü nutzen 16

Den CD-Player nutzen .... 18

Tonhöhe und/oder Tempo der CD-Wiedergabe ändern .....20

CD-Effekte einsetzen 21

Die eingebauten Effekte verwenden 23

Klangeinstellung mit dem Equalizer 26

Das Metronom nutzen ...... 27

Das Stimmgerät nutzen ...... 28

Die Voreinstellungen ändern ...30

Fakten und Zahlen (Technische Daten) 31

Was Sie über dieses Handbuch wissen sollten:

Wenn wir uns auf eine Taste, einen Anschluss oder einen Regler am CD-BTIMKII beziehen, verwenden wir dieses Schriftbild: PLAY.

Wenn wir uns auf ein Menü oder einen Hinweis auf dem Display beziehen, verwenden wir dieses Schriftbild: MENU.

Was Sie beim Umgang mit CDs beachten müssen

Beachten Sie Folgendes bei der Handhabung von CDs:

- Legen Sie CDs immer mit der beschrifteten Seite nach oben in die CD-Lade. Sie können nur diese eine Seite einer CD abspielen.

- Um eine CD aus ihrer Box zu nehmen, drücken Sie den Halter in der Mitte herunter, und heben Sie die CD, wie unten gezeigt, vorsichtig heraus.

- Entfernen Sie eventuell vorhandene Fingerabdrücke und Staub auf der Unterseite der CD mit einem weichen, trockenen Tuch. Im Gegensatz zu Vinyl-Schallplatten haben CDs keine Rillen, in denen sich Staub und mikroskopische Partikel festsetzen können, so dass sich die meisten Rückstände durch

sanftes Wischen mit einem wei- chen, trockenen Tuch entfernen lassen sollten.

- Wischen Sie von der Mitte zum Rand hin. Kleine Staubpartikel und leichte Flecken haben keinen Einfluss auf die Wiedergabequalität.

- Benutzen Sie niemals Schallplattensprays, Anti-Statik-Mittel, Benzin, Verdünnung oder andere Chemikalien zur Reinigung einer CD. Sie zerstören damit die schützende Kunststoffoberfläche.

- Legen Sie eine CD nach Gebrauch wieder in ihre Box bzw. Schutzhülle zurück, um das Verschmutzen und Verkratzen zu verhindern.

- Setzen Sie eine CD niemals für längere Zeit direktem Sonnenlicht,

hoher Luftfeuchtigkeit oder hoher Temperatur aus. Bei hoher Temperatur kann sich die CD verformen.

- Verwenden Sie nur kreisförmige CDs. Verwenden Sie keine unrun-den Werbc-CDs usw.

- Zum Schutz vor Verschmutzung: Berühren Sie nicht den Laser und lassen Sie das CD-Fach nicht für längere Zeit offen stehen.

- Der CD-BTIMKII kann generell nur abgeschlossene (finalisierte) CD-Rs/CD-RWs abspielen. Dennoch kann es vorkommen, dass sich auch manche abgeschlossenen CDs auf dem CD-BTIMKII nicht abspielen lassen.

Wichtige Hinweise zur Stromversorgung

Batterie-/Akkubetrieb

Entfernen Sie die Abdeckung des Batteriefachs auf der Rückseite des CD-BT1MKII. Legen Sie vier Batterien/Akkus der Größe AA (nicht im Lieferumfang) so ein, dass die Plus- und Minuspole mit den Plus- und Minusmarkierungen im Batteriefach übereinstimmen.

Wir empfehlen Ihnen, sich wieder aufladbare Ni-MH-Akkus und ein Ladegerät zu beschaffen, Sie können aber auch Alkaline-Batterien verwenden. Mit anderen Batterien funktioniert der CD-BTIMKII möglicherweise nicht richtig.

Falsche Handhabung kann dazu führen, dass Batterien/Akkus auslaufen oder explodieren. Halten Sie sich genau an die folgenden Anweisungen.

Vorsichtsmaßnahmen im Umgang mit Batterien und Akkus

• Ziehen Sie den Wechselstromadapter heraus, wenn Sie den CD-BTIMKII mit Batterien/Akkus betreiben.
• Vergewissern Sie sich, dass die Batterien/Akkus richtig eingelegt sind. Die Plus- und Minuspole müssen mit den Plus- und Minusmarkierungen im Batteriefach übereinstimmen.
• Verwenden Sie nur Batterien/Akkus des gleichen Typs, und ersetzen Sie immer den gesamten Satz.
• Versuchen Sie nicht Batterien aufzuladen, die nicht aufladbar sind.
• Nehmen Sie die Batterien/Akkus heraus, wenn Sie den CD-BTIMKII längere Zeit nicht benutzen.
• Werfen Sie niemals Batterien/Akkus ins Wasser oder in offenes Feuer.
• Öffnen oder zerlegen Sie Batterien/Akkus nicht.

- Sollten eingelegte Batterien/Akkus ausgelaufen sein, wischen Sie mit einem Papiertuch das Batteriefach gründlich aus. Vergewisseren Sie sich, dass alle Rückstände beseitigt sind, bevor Sie neue Batterien/Ak - kus einlegen.

Woran erkenne ich den Ladezustand der Batterien/Akkus?

Im Batterie-/Akkubetrieb zeigt das Display mit einem Batteriesymbol den Ladezustand der Batterien/Akkus grob an:

3 Teile leuchten

Die Batterien/Akkus sind voll oder fast voll.

2 Teile leuchten

Die Batterien/Akkus sind etwa zur Hälfte entladen.

1 Teil leuchtet

Nur noch wenig Batterieladung ist vorhanden.

3 Teile blinken

Die Batterien/Akkus sind praktisch

Wichtige Hinweise zur Stromversorgung

leer. Legen Sie jetzt frische Batterien oder geladene Akkus ein.

Wie lange läuft der CD-BT1MKII mit Batterien/Akkus?

• Ni-MH-Akkus: ungefähr 4 ½ Std.
- Alkaline-Batterien: ungefähr 1 12 Std.

Automatisches Stromsparen

Im Batterie-/Akkubetrieb schalten sich CD-Player und CD-Funktionen des CD-BT1MKII automatisch aus (im CD-Teil des Displays erscheint CD OFF), wenn eine der folgenden Bedingungen länger als 5 Minuten anhält:

• Das Laufwerk ist gestoppt
• Das CD-Fach ist offen
- Keine CD ist eingelegt
Um den CD-Player einzuschalten, drücken Sie die PLAY-Taste.

Wichtig

Der CD-BT1MKII ist mit speziellen Funktionen ausgestattet, die mehr Strom verbrauchen als übliche tragbare CD-Player. Deshalb ist die Batterielebensdauer kürzer als bei solchen Geräten.

8 — TASCAM CD-BT1MKII

Die Batterielebensdauer beim CD-BT1MKII ist sowohl von der Umgebung (Temperatur, Luftfeuchte) als auch von der Anzahl der benutzten Funktionen abhängig.

Unter Umständen kann es vorkommen, dass trotz positiver Anzeige der Batteriestrom nicht ausreicht, den CD-BT1MKII zu versorgen. Wechseln Sie in einem solchen Fall die Batterien/Akkus aus, oder verwenden Sie einen Wechselstromadapter.

Werfen Sie niemals alte Batterien/Akkus in den Hausmüll. In Deutschland ist der Handel verpflichtet, alte Batterien zur Entsorgung kostenlos zurückzunehmen. Zudem können alte Batterien meist beim örtlichen Wertstoffhof abgegeben werden.

Einen Wechselstromadapter verwenden

Verbinden Sie einen Wechselstrom-adapter vom Typ Tascam PS-PS5 (als Zubehör erhältlich) mit dem Anschluss DC IN auf der Rückseite des CD-BT1MKII.

Vergewissern Sie sich, dass die auf dem Adapter angegebene Spannung mit Ihrer örtlichen Netzspannung übereinstimmt. Stecken Sie dann den

Wechselstromadapter in eine Steck-dose.

PS-PS5 Steckdose DC-Stecker

VORSICHT

Verwenden Sie mit dem CD-BT1MKII keinen anderen Wechselstromadapter als einen PS-PS5. Andere Adapter könnten Ihren CD-BT1MKII beschädigen.

Wichtig

Nehmen Sie die Batterien/Akkus heraus, bevor Sie den CD-BT1MKII mit dem Adapter betreiben. Wenn Batterien/Akkus eingelegt sind, während Sie das Gerät mit dem Wechselstromadapter betreiben, können leise Geräusche auftreten. Wenn der Wechselstromadapter bereits angeschlossen

Wichtige Hinweise zur Stromversorgung

ist, schalten Sie den CD-BT1MKII mit dem POWER-Schalter aus, und nehmen Sie dann die Batterien/Akkus heraus.

Schalten Sie das Gerät auch immer aus, wenn Sie zwischen Batterie-/Akkubetrieb und dem Betrieb mit Adapter wechseln.

Trennen Sie den Adapter vom Stromnetz, wenn Sie den CD-BT1MKII nicht benutzten.

Schalten Sie den CD-BT1MKII nicht sofort aus, nachdem Sie eine CD eingelegt oder Einstellungen geändert haben. Dabei könnten Informationen verloren gehen, und der CD-BT1MKII würde beim nächsten Einschalten mit den Werkseinstellungen starten.

Das Gerät ein- und ausschalten

Mit dem POWER-Schalter schalten Sie die Stromversorgung für das gesamte Gerät ein oder aus.

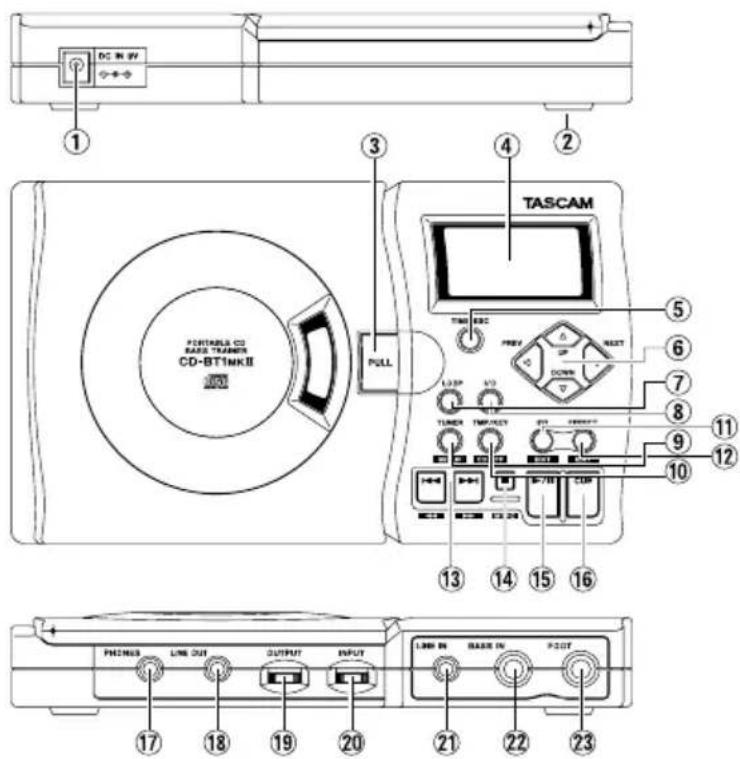

Was ist dran am CD-BT1MKII?

DC IN HV →←→ ① ② ③ ④ ⑤ TASCAM PORTBELL CD RANS TRANSM CD-BT1MKII 100 PULL PREV DOWN TUMBER TIMEOUT OFF TURER TIMEOUT OFF TURER TIMEOUT OFF TURER TIMEOUT OFF TURER TIMEOUT OFF TURER TIMEOUT OFF TURER TIMEOUT OFF TURER TIMEOUT OFF TURER TIMEOUT OFF TURER TIMEOUT OFF TURER TIMEOUT OFF TURER TIMEOUT OFF TURER

24 25 26

Manche Tasten haben zwei Funktionen (etwa TUNER und SETUP), auf die Sie folgendermaßen zugreifen:

• Um die über der Taste aufgeführte Funktion zu nutzen:
  Drücken Sie kurz auf die Taste.
• Um auf die unter der Taste aufgeführte Funktion zuzugreifen:
  Drücken Sie etwas länger auf die Taste.

Mit der Taste TUNER/SETUP rufen Sie also das Stimmgerät auf, indem Sie die Taste einmal antippen. Das Einrichtungsmenü hingegen erscheint, wenn Sie die Taste länger gedrückt halten.

Was ist dran am CD-BT1MKII?

1) DC IN-Anschluss

Schließen Sie hier den Wechselstromadapter Tascam PS-PS5 an, der als Zubehör erhältlich ist.

2) Batteriefach

Das Batteriefach befindet sich auf der Rückseite. Entfernen Sie die Abdeckung, um vier Batterien oder Akkus der Größe AA (SUM-3) einzulegen.

3) CD-Fach

Um eine CD einzulegen, ziehen Sie den Entriegelungshebel nach oben. Um das CD-Fach zu schließen, drücken Sie die Abdeckung einfach nach unten. Sie rastet automatisch ein.

4) Display

Das Display informiert Sie über den Zustand des CD-BT1MKII.

5) TIME/ESC-Taste

Normalerweise wechseln Sie mit dieser Taste zwischen verschiedenen Zeitdarstellungen. Im Menümodus verlassen Sie mit dieser Taste das Menü.

6) Tasten PREV, NEXT, UP, DOWN

Im Menümodus bewegen Sie sich mit diesen Tasten durch das Menü und nehmen Einstellungen vor (siehe Das Menü nutzen).

Welche Funktion diese Tasten außerhalb des Menüs haben, können Sie selbst festlegen (siehe Die Voreinstellungen ändern).

7) LOOP-Taste

Hiermit aktivieren Sie die Wiederholfunktion.

8) I/O-Taste

Mit dieser Taste setzen Sie den „IN-Punkt“ und den „OUT-Punkt“ des Loops (siehe Den CD-Player nutzen).

9) TUNER/SETUP-Taste

Mit dieser Taste aktivieren Sie das Stimmgerät oder rufen das Einrichtungsmenü auf (siehe Verbindungen herstellen).

Mit dieser Taste öffnen Sie das Menü für Tempo/Tonart oder für CD-Effekte (siehe Das Menü nutzen).

11) EQ/EDIT-Taste

Mit dieser Taste wechseln Sie zwischen den EQ-Einstellungen A, B und OFF (siehe Klangeinstellung mit dem Equalizer).

Wenn Sie die Taste länger drücken, öffnet sich das EQ-Menü (siehe Das Menü nutzen).

12) EFFECT/EDIT-Taste

Mit dieser Taste wechseln Sie zwischen den einzelnen Effekten (siehe Die eingebauten Effekte verwenden). Wenn Sie die Taste länger drücken, öffnet sich das Effektmenü (siehe Das Menü nutzen).

13) Sprung- und Suchtasten

Titel auswählen: Während der Wiedergabe springen Sie mit diesen

Was ist dran am CD-BT1MKII?

Tasten zum vorherigen oder nächsten Titel auf der CD.

Bei angehaltener CD wählen Sie damit den Titel, den Sie abspielen wollen (Wiedergabe starten: PLAY-Taste drücken).

Suchen (Schneller Vorlauf/Rücklauf): Halten Sie die Tasten während der Wiedergabe länger gedrückt, um die CD rückwärts und vorwärts durchsuchen. Die Geschwindigkeit nimmt zu, wenn Sie die jeweilige Taste länger drücken.

14) STOP/MTRO-Taste [■]

Mit dieser Taste halten Sie das Laufwerk an. Durch längeres Drücken dieser Taste rufen Sie das Metronom auf (siehe Das Metronom nutzen).

15) PLAY/PAUSE-Taste [▶/■]

Mit dieser Taste starten Sie die Wiedergabe der CD.

Während der Wiedergabe schaltet diese Taste das Laufwerk auf Pause. Um die Wiedergabe fortzusetzen: Taste noch einmal drücken.

16) CUE-Taste

Mit dieser Taste kehren Sie zum so genannten Cue-Punkt zurück (das ist die Stelle, an der die letzte Wiedergabe begonnen hat). Was anschließend geschieht, können Sie im Einrichtungsmenü festlegen (siehe Die Voreinstellungen ändern).

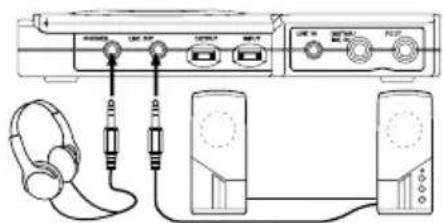

17) PHONES-Anschluss

Verbinden Sie Ihren Kopfhörer mit dieser Klinkenbuchse.

18) LINE OUT-Anschluss

Hierüber können Sie das Ausgangssignal des CD-BT1MKII an Aktivlautsprecher, den Aux-Eingang einer Stereoanlage oder den Eingang eines Kassetten- oder CD-Recorders weiterleiten.

Über die angeschlossenen Geräte hören Sie auch Effekte und Tonartänderung.

19) OUTPUT-Regler

Mit diesem Regler bestimmen Sie den Ausgangspegel am Kopfhöreranschluss (PHONES) und Lineausgang (LINE OUT). Der Pegel ist nur für beide Anschlüsse gemeinsam einstellbar.

20) INPUT-Regler

Mit diesem Regler passen Sie den Eingangspegel am Basseingang (BASS IN) an.

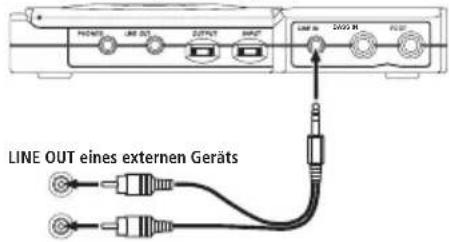

21) LINE IN-Anschluss

Diese Stereobuchse können Sie verwenden, um ein anderes Gerät in den CD-BT1MKII einzuspeisen (Synthesizer, Gitarren-Vorverstärker, Kassettendeck, Effektgerät usw.). Der Anschluss hat keinen Pegelregler. Den Pegel müssen Sie also am Ausgang des anderen Geräts einstellen.

22) BASS IN-Anschluss

Verbinden Sie einen E-Bass mit dieser Klinkenbuchse. Stellen Sie den BASS IN-Wahlschalter (siehe 26) in die Position, die Ihrem Typ Bassgitarre entspricht.

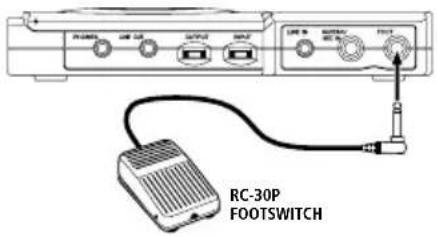

23) FOOT-Anschluss

Wenn Sie hier einen handelsüblichen Fußschalter wie den Tascam RC-30P

12 — TASCAM CD-BT1MKII

Verbindungen herstellen

anschließen, können Sie eine von mehreren Funktionen darüber steuern (siehe Die Voreinstellungen ändern).

24) Ein-/Ausschalter (POWER)

Hiermit schalten Sie die Stromversorgung für das gesamte Gerät ein und aus.

25) CD EFF-Schalter

Hiermit schalten Sie CD-Effekte wie etwa die Gitarrenunterdrückung ein und aus.

26) Schalter BASS IN (PASSIVE/ACTIVE)

Sie können den CD-BT1MKII mit passiven genauso wie mit aktiven Bassgitarren verwenden (aktive Bässe haben haben einen Vorverstärker eingebaut). Stellen Sie den Schalter in die Position, die dem Typ der angeschlossenen Bassgitarre entspricht.

Eine Bassgitarre anschließen (BASS IN)

BASS

• Verbinden Sie Ihre Bassgitarre mit dem Anschluss BASS IN.
- Stellen Sie den Schalter BASS IN auf PASSIVE, wenn Ihre Bassgitarre passiv ist, oder auf ACTIVE, wenn Sie einen aktiven Bass (mit einge - bautem Vorverstärker) benutzen.

Der Anschluss lässt nur unsymmetrische Eingangsverbindungen zu. Verwenden Sie deshalb ein Kabel mit Mono-Klinkenstecker.

Den Eingangspegel anpassen

Stellen Sie mit dem INPUT-Regler den Signalpegel am Eingang BASS IN so ein, dass gerade keine Verzerrungen zu hören sind.

Signale von anderen Geräten einspeisen (LINE IN)

PROVIN LINE OUT OUTPUT INPUT LINE IN 2400 N OUTPUT LINE OUT eines externen Geräts

• Über den Anschluss LINE IN können Sie Signale externer Geräte in den CD-BT1MKII einspeisen. Verwenden Sie dazu ein Kabel mit Stereo-Miniklinkenstecker (3,5 mm).
• Der Eingangspegel an diesem Anschluss des CD-BT1MKII ist nicht einstellbar. Falls erforderlich,

Verbindungen herstellen

ändern Sie den Ausgangspegel an Ihrem externen Gerät.

VORSICHT

Verbinden Sie NIEMALS einen Bass- oder Gitarrenverstärker mit dem BASS IN-Anschluss des CD-BT1MKII. Sie beschädigen sonst mit ziemlicher Sicherheit Ihre Geräte.

Den Ausgangspegel nach dem Hinzufügen eingebauter Effekte anpassen

• Drücken Sie etwas länger auf die Taste EFFECT/EDIT, um das Effektmenü zu öffnen.
• Gehen Sie mit den Tasten PREV oder NEXT zum Menüpunkt LVL
• Mit den Tasten UP und DOWN können Sie jetzt einen Wert zwischen 0 und 64 einstellen.

Das Mischungsverhältnis zwischen Bassgitarre und CD anpassen

- Drücken Sie etwas länger auf die Taste TUNER/SETUP, um das Einrichtungsmenü zu öffnen.

• Gehen Sie mit den Tasten PREV oder NEXT zum Menüpunkt MIX.
- Wählen Sie eine Einstellung zwischen B10–B1, 0, C1–C10 (B10: nur die Bassgitarre ist zu hören, 0: Bass und CD sind etwa gleich laut, C10: nur CD ist zu hören).

Ausgangssignal über Kopfhörer und an andere Geräte ausgeben

• Verbinden Sie Ihren Kopfhörer mit dem Anschluss PHONES.
• An den Ausgang LINE OUT des CD-BT1MKII können Sie Aktivlautsprecher, den Aux-Eingang einer Stereoanlage oder den Eingang eines Kassetten- oder CD-Recorders anschließen.

Den Ausgangspegel anpassen

Den Pegel an den Ausgängen LINE OUT und PHONES können Sie mit dem OUTPUT-Regler anpassen.

Wichtig

Der OUTPUT-Regler wirkt auf beide Ausgänge (LINE OUT und PHONES) zugleich. Die Pegel lassen sich nicht unabhängig voneinander einstellen.

Bedenken Sie, dass Sie mit dem OUTPUT-Regler den Aufnahmepegel beeinflussen, wenn ein Aufnahmegerät am Ausgang LINE OUT angeschlossen ist.

Verbindungen herstellen

Einen Fußschalter anschließen

RC-30P FOOTSWITCH

- Verbinden Sie einen Fußschalter des Typs Tascam RC-30P (als Zubehör erhältlich) mit dem Anschluss FOOT.

Die Polarität des Fußschalters (Kontakt im Ruhezustand geöffnet oder geschlossen) können Sie im Einrichtungsmenü unter POL festlegen.

VORSICHT

Um Probleme mit Ihrem CD-BT1MKII zu vermeiden, verwenden Sie nur Fußschalter mit einem zweipoligen (Mono-) Klinkenstecker wie den Tascam RC-30P. Dieser ist als Zube hör erhältlich.

Das Menü nutzen

Das Menüsystem aufrufen

Den gewünschten Menübereich rufen Sie folgendermaßen auf:

• Effektmenü (Bassgitarreneffekte): EFFECT/EDIT-Taste länger drücken (zuvor müssen Sie einen Effekt-Speicherplatz gewählt haben, siehe weiter unten)
• EQ-Menü (Equalizer): EQ/EDIT-Taste länger drücken (zuvor müssen Sie EQ-Speicherplatz A oder B gewählt haben, siehe weiter unten)
• Stimmgerätemenü: TUNER/SETUP-Taste kurz drücken
• Einrichtungsmenü: TUNER/SETUP-Taste länger drücken
• Tempo-/Tonartmenü (Tempo und Tonart bei der CD-Wiedergabe): TMP/KEY / CD EFF-Taste kurz drücken
• CD-Effektemenü (Effekte für die CD-Wiedergabe): TMP/KEY / CD EFF-Taste länger drücken
• Metronom-Menü. STOP-Taste länger drücken

Der gewählte Menübereich erscheint blinkend auf dem Display.

Menü Menü-punkt		Einstellungen (Standard-werte unterstrichen)	Bemerkungen
EFFECT EFF ON	/OFF Effekt ein oder aus
	LIB 1–4, c1–c7, d1–d5 Nummer der Voreinstellung
	Parameter	- abhängig vom Effekttyp
	LVL	0 bis 64 Ausgangspegel des Effekts
EQ EQ L / EQLM/	EQ M /EQMH / EQ H	-15 bis -1, 0, +1 bis +15	Anhebung/Absenkung des Frequenzbereichs (Tiefen, mittlere Tiefen, Mitten, mittlere Höhen, Höhen)
	MID ON/OFF M	Mittenformer ein oder aus
TUNER	TUNE MODE=BAS: 5B, 4E, 3A, 2D_1G		Nummer und Grundton der Saite (Bassgit.-Stimmgerät)
	MODE CHR/BAS____ Chromatisches oder Bass-Stimmgerät
	OSC	(OFF), _C-_B, C-A, B, ~C~B,(3 Oktaven)	Tonhöhe des Stimmtons (Oszillator)
	CAL	435–440–445	Kalibrierung des Kammertons A (in Hertz)
SETUP	MIX	B10–B1, 0, C1–C10	Mischungsverhältnis zwischen CD- und Eingangssignal
	PLAY	ALL/SGL	Wiedergabe aller Titel oder einzelner Titel
	CUE	CUE/FLS	Aktion nach Aufsuchen des Cue-Punkts

Das Menü nutzen

Menü Menü-punkt	Einstellungen (Standard-werte unterstrichen)	Bemerkungen
SETUP	UPDN MIX, TMP, KEY, FIN	Funktion der UP/DOWN-Taste außerhalb des Menüs (Balance, Tempo, Tonhöhe, Feinabstimmung)
	FOOT	EQ+, FX+, FX-, CUE. FLS, REW, FF
	POL NOR/INV	Auswirkung des Fußschalters
		Polarität des Fußschalters
TEMPOKEY TMP1CD EFF		Tempo der CD-Wiedergabe in %
		VSA=OFF: -50 bis +16VSA=ON: -50, -32, -16,-12,-8, -4, 0, +4, +8, +12, +16
	VSA ON/OFF VSA-Funktion ein oder aus
	KEY	Tonartänderung in Halbtonschritten
	FINE -50 bis -1, 0, +1 bis +50	Feineinstellung der Tonart (Hundertstel eines Halbtons)
CD EFFCD EFF	BEE OFF, BST, ENH, CUT _	Bass-Hervorhebung (aus, verstärken, verstärken und hervorheben, dämpfen)
	MONO OFF (stereo), L+R, L, R Ausgangssignal in Mono
	SPLT	Ausgangssignal aufgeteilt (CD und Bass jeweils links oder rechts)
METRONOME(_)MTRO	MTRO (OFF), 40 – 120 – 220 Tempo des Metronoms in BPM
	BEAT OFF 2–6 Anzahl der Schläge je Takt

Menüpunkte auswählen

Innerhalb des jeweiligen Menübereichs wählen Sie den gewünschten Menüpunkt mit den Tasten PREV oder NEXT aus.

Einstellungen ändern

Die Einstellung für einen Menüpunkt ändern Sie mit den Tasten UP oder DOWN.

Das Menü verlassen

Um das Menü zu verlassen und das Statusfenster auf dem Display wieder anzuzeigen, drücken Sie die Taste TIME/ESC.

TIME/ESC

Den CD-Player nutzen

Der CD-Player des CD-BT1MKII funktioniert grundsätzlich genauso wie jeder andere CD-Player. Er verfügt jedoch über einige Besonderheiten und spezielle Funktionen.

Wiedergabe

Um die Wiedergabe zu starten oder vorübergehend anzuhalten, drücken Sie die Taste PLAY/PAUSE (▶/■). Um die Wiedergabe zu beenden, drücken Sie die Stopptaste (■).

Zum nächsten/vorherigen Titel springen und Suchen

Um zum nächsten oder zum vorherigen Titel zu springen, drücken Sie einmal kurz die Taste ◀◀/I◀◀ oder ▶▶/▶▶.

Um nach einer bestimmten Stelle auf der CD rückwärts oder vorwärts zu suchen, halten Sie die entsprechende Taste länger gedrückt. Je länger Sie die Taste drücken, desto schneller läuft die Suche.

Einzelne Titel oder gesamte CD wiederholt abspielen

Mit der LOOP-Taste veranlassen Sie den CD-BTIMKII, den aktuellen Titel oder alle Titel wiederholt abzuspielen – je nach Einstellung im Einrichtungsmenü unter PLAY.

Einstell. Auswirkung
SGL	Der aktuelle Titel wird wiederholt.Auf dem Display erscheint LOOP 1.
ALL	Die gesamte CD wird wiederholt.Auf dem Display erscheint LOOP.

Abschnitt wiederholt abspielen

Wenn Sie einen bestimmten Abschnitt auf der CD wiederholt hören wollen, können Sie mit der I/O-Taste Anfang und Ende des Abschnitts (IN-Punkt und OUT-Punkt) festlegen.

• Drücken Sie die I/O-Taste während der Wiedergabe oder Pause, um den IN-Punkt zu setzen. Auf dem Display beginnt 1-0 zu blinken.
• Drücken Sie die I/O-Taste noch einmal während der Wiedergabe oder Pause, um den OUT-Punkt zu setzen. Auf dem Display leuchten LOOP und I-O. Der CD-BT1MKII spielt den Abschnitt nahtlos ab.
• Um die Wiederholung zu beenden, drücken Sie die LOOP-Taste. Der Hinweis LOOP erlischt. Wenn Sie die LOOP-Taste jetzt noch einmal drücken, startet die zuvor festgelegte Wiederholung erneut.
• Um den Anfangs- und Endpunkt zu löschen, drücken Sie noch einmal die I/O-Taste.

Den CD-Player nutzen

Die CUE-Taste nutzen

Die Auswirkung der CUE-Taste können Sie im Einrichtungsmenü festlegen:

Einstell. Auswirkung

CUE	Das Laufwerk sucht die Stelle auf, an der die Wiedergabe zuletzt begonnen hat, und schaltet dort auf Pause.
FLS	Die Wiedergabe wird direkt an der Stelle fortgesetzt, an der sie zuletzt begonnen hat (Flash-Start).

Die CUE-Funktion können Sie auch mit einem Fußschalter wie dem Tascam RC-30P (als Zubehör erhältlich) auslösen. Gehen Sie dazu im Einrichtungsmenü zu FOOT, und wählen Sie dort CUE oder FLS.

Spielzeit auf dem Display anzeigen

Beginnend auf der Statusseite des Displays: Drücken Sie die Taste TIME/ESC, um zwischen verstrichener Spielzeit des Titels, verbleibender Spielzeit des Titels und gesamt verbleibender Spielzeit zu wählen.

Tonhöhe und/oder Tempo der CD-Wiedergabe ändern

Die Wiedergabe einer CD können Sie auf vier verschiedene Weisen beeinflussen. Die Einstellungen dazu finden Sie im Tempo-/Tonartmenü. Sie können das Tempo ändern (TMP), die Geschwindigkeit ändern, ohne die Tonhöhe zu beeinflussen (Variable Speed Audition, VSA), die Tonart ändern (KEY) und die Tonart fein einstellen (FINE).

Das Tempo ändern

So beeinflussen Sie das Tempo (die Wiedergabegeschwindigkeit) eines Titels:

1. Drücken Sie kurz auf die Taste TMP/KEY / CD EFF, um das Tempo-/Tonartmenü zu öffnen.
2. Gehen Sie mit der Taste PREV oder NEXT zum Menüpunkt TMP. Auf dem Display blinkt TEMPO.
3. Wählen Sie mit der UP- oder DOWN-Taste einen Wert.

Wenn VSA (siehe unten) eingeschaltet ist (ON), stehen folgende Einstellungen

zur Auswahl: -50, -32, -16, -12, -8, -4, 0 (aus), +4, +8, +12 und +16%.

Wenn VSA ausgeschaltet ist (OFF), können Sie einen Wert zwischen -50% und +16% in 1-%-Schritten einstellen.

Wenn etwas anderes als Null eingestellt ist, erscheint TEMPO auf der Statusseite des Displays.

Tempo ändern, ohne die Tonhöhe zu beeinflussen

Mit der VSA-Funktion (Variable Speed Audition) können Sie das Tempo ändern, ohne dass sich gleichzeitig die Tonhöhe ändert.

1. Drücken Sie kurz auf die Taste TMP/KEY / CD EFF, um das Tempo-/Tonartmenü zu öffnen.
2. Gehen Sie mit der Taste PREV oder NEXT zum Menüpunkt VSA.
3. Wählen Sie mit der UP- oder DOWN-Taste entweder ON (an) oder OFF (aus). Auf dem Display blinkt TEMPO.

Wenn VSA eingeschaltet ist, erscheint außerdem VSA auf dem Display.

Wichtig

Wenn für das Tempo ein anderer Wert als 0 eingestellt ist, wird dieser auf einen VSA-verträglichen Wert geändert, sobald Sie VSA einschalten.

Beispiel: -33 ist eingestellt, während VSA aus ist. Wenn Sie nun VSA einschalten, springt der Tempowert automatisch auf -50.

Tonart ändern

Mit dem CD-BTIMKII können Sie die Tonart der abgespielten CD-Titel um sechs Halbtöne nach oben oder unten verschieben.

1. Drücken Sie kurz auf die Taste TMP/KEY / CD EFF, um das Tempo-/Tonartmenü zu öffnen.
2. Gehen Sie mit der Taste PREV oder NEXT zum Menüpunkt KEY. Auf dem Display blinkt KEY.
3. Wählen Sie mit den Tasten UP oder DOWN eine Einstellung.

Zur Auswahl steht ein Bereich von ±6 Halbtönen (b6-b1, 0 (aus) #1-#6).

CD-Effekte einsetzen

Wenn etwas anderes als Null eingestellt ist, erscheint KEY auf der Statusseite des Displays.

Feineinstellung der Tonart

Mit der Feineinstellung ändern Sie die Tonart in Hundertsteln eines Halbtons. Dadurch können Sie selbst feinste Unterschiede in der Stimmung zwischen der CD und Ihrem Instrument ausgleichen.

1. Drücken Sie kurz auf die Taste TMP/KEY / CD EFF, um das 'Tempo-/Tonartmenü zu öffnen.
2. Gehen Sie mit der Taste PREV oder NEXT zum Menüpunkt FINE. Auf dem Display blinkt KEY.
3. Wählen Sie mit den Tasten UP oder DOWN eine Einstellung.

Zur Auswahl stehen: -50 bis -1, (1 bis 50 Hundertstel tiefer), 0 (aus), +1 bis +50 (1 bis 50 Hundertstel höher). Wenn KEY auf den Wert #6 eingestellt ist (maximale Anhebung), können Sie hier nur absenken (-50 bis 0). Umgekehrt

gilt: Wenn für KEY b6 gewählt ist, ist hier nur eine Anhebung möglich (0 bis +50).

Wenn etwas anderes als Null eingestellt ist, erscheint KEY auf der Statusseite des Displays.

Wichtig

Wenn Sie KEY auf #6 stellen (maximale Anhebung), während die Feineinstellung größer als Null ist, stellt sich die Feineinstellung automatisch zurück auf 0. Entsprechend gilt: Wenn Sie KEY auf b6 stellen (maximale Absenkung), während die Feineinstellung kleiner als Null ist, stellt sich die Feineinstellung ebenfalls zurück auf 0.

Bedenken Sie außerdem: Wenn KEY oder VSA eingeschaltet ist, hören Sie im abgespielten Material möglicherweise ein Vibrato. Dabei handelt es sich nicht um einen Defekt des CD-Players, sondern um eine normale Auswirkung der Spezialfunktionen.

CD-Effekte ein- oder ausschalten

Mit dem Schalter CD EFF an der Seite des CD-BTIMKII schalten Sie die eingebauten CD-Effekte ein oder aus: Gitarrenunterdrückung, Ausgangssignal in Mono, Ausgangssignal aufgeteilt.

Diese drei CD-Effekte können Sie zeitgleich verwenden. Wenn die CD-Effekte eingeschaltet sind, leuchtet auf dem Display CD EFF.

Die Bass-Hervorhebung (BEE) nutzen

BEE hebt den Bassanteil (die tiefen Frequenzen) bei der CD-Wiedergabe an oder senkt sie ab.

1. Drücken Sie etwas länger auf die Taste TMP/KEY / CD EFF, um das Menü für die CD-Effekte zu öffnen.
2. Gehen Sie mit der Taste PREV oder NEXT zum Menüpunkt BEE.
3. Wählen Sie mit den Tasten UP oder DOWN eine Einstellung: OFF: normale Wiedergabe (der Klang bleibt unbeeinflusst)

TASCAM CD-BT1MKII —

CD-Effekte einsetzen

BST: der Bassanteil auf der CD wird verstärkt

ENH: der Bassanteil auf der CD wird verstärkt und klanglich hervorgehoben

CUT: der Bassanteil auf der CD wird gedämpft

Ausgangssignal mono hören

Sie haben verschiedene Möglichkeiten, die CD mono zu hören.

1. Drücken Sie etwas länger auf die Taste TMP/KEY / CD EFF, um das Menü für die CD-Effekte zu öffnen.
2. Gehen Sie mit der Taste PREV oder NEXT zum Menüpunkt MONO.
3. Wählen Sie mit den Tasten UP oder DOWN eine Einstellung:

L+R: das Monosignal ist eine Mischung aus dem linken (L) und rechten Kanal (R)

L: nur das Signal des linken Kanals ist zu hören

R: nur das Signal des rechten Kanals ist zu hören

OFF: Das normale Stereosignal ist zu hören.

Ausgangssignal getrennt hören

Sie haben die Möglichkeit, CD- und Eingangssignal auf dem linken und rechten Kanal getrennt zu hören.

1. Drücken Sie etwas länger auf die Taste TMP/KEY / CD EFF, um das Menü für die CD-Effekte zu öffnen.
2. Gehen Sie mit der Taste PREV oder NEXT zum Menüpunkt SPLT.
3. Wählen Sie mit den Tasten UP oder DOWN eine Einstellung:

C-B: die CD ist auf dem linken Kanal, die Bassgitarre auf dem rechten Kanal zu hören

B-C die CD ist auf dem linken Kanal, die Bassgitarre auf dem rechten Kanal zu hören

OFF: CD und Bassgitarre sind gemischt auf dem linken und rechten Kanal zu hören

22 — TASCAM CD-BT1MKII

Die eingebauten Effekte verwenden

Der CD-BT1MKII bietet Ihnen 16 Effekt-Voreinstellungen an. Diese können Sie ändern und auf 5 Speicherplätzen als eigene Einstellungen ablegen.

Grundsätzliche Vorgehensweise: Zunächst wählen Sie einen der Speicherplätze für Ihre eigene Einstellung. Anschließend rufen Sie eine Voreinstellung ab und ändern sie nach Ihren Wünschen. Diese geänderte Einstellung wird auf dem gewählten Speicherplatz automatisch gespeichert.

Effekt-Bestandteile

DLY Delay (Echo)

FLA Flanger

CHO Chorus

WAH Auto-wah

COMPL Kompression Tiefen

COMPH Kompression Höhen

OCT Oktav-Verschiebung

TECH Technofilter

DIST Verzerrung

HCUT Höhendämpfung

(Tiefpassfilter)

Eine eigene Effekteinstellung speichern

Das Display zeigt die fünf Speicherplätze mit den Ziffern 1 bis 5 rechts oben an.

1. Drücken Sie die Taste EFFECT/EDIT-Taste, um einen Speicherplatz zu wählen. Mit jedem Drücken der Taste schalten Sie um einen Speicherplatz weiter. Diese Auswahl können Sie immer dann treffen, wenn die Ziffern auf dem Display zu sehen sind.

1. Drücken Sie etwas länger auf EFFECT/EDIT, um das Effektmenü zu öffnen. Auf dem Display beginnt EFFECT zu blinken.

1. Gehen Sie mit der Taste PREV oder NEXT zum Menüpunkt EFF.

1. Wählen Sie mit der Taste UP oder

DOWN die Option ON, um den eingebauten Effekt- prozessor einzuschalten.

1. Gehen Sie mit der Taste PREV oder NEXT zum Menüpunkt LIB.

Auf dem Display erscheint eine Bezeichnung (wie LIB:d3), die einer Voreinstellung innerhalb einer Effektgruppe entspricht.

1. Beim Scrollen mit der Taste UP oder DOWN erscheinen die Effektgruppen in dieser Reihenfolge:

Wählen Sie eine Voreinstellung.

Tipp

Sehen Sie in der Liste der Effekte nach, welcher Inhalt sich hinter den Speicherplatznummern verbirgt.

Fortsetzung auf der nächsten Seite

Die eingebauten Effekte verwenden

VORSICHT

Wenn der gewählte Speicherplatz bereits Daten enthält, werden diese überschrieben, sobald Sie eine Voreinstellung abrufen.

1. Mit den Tasten PREV oder NEXT wechseln Sie zwischen den Bestandteilen einer Voreinstellung.

Beispiel: Die Voreinstellung „compressor 5“ (angezeigt als LIB:c5) hat folgende Bestandteile: COMPL, COMPH, WAH, DLY.

Alle vier Bestandteile lassen sich mithilfe der Tasten UP oder DOWN verändern. Die mit Fettschrift markierten Bestandteile in der Tabelle der Effektvoreinstellungen können Sie miteinander kombinieren.

Im Beispiel „compressor 5“ können Sie für die Bestandteile WAH und DLY jeweils das Mischungsverhältnis (MIX1 und MIX2) einstellen. Verwenden Sie dazu die Tasten UP oder DOWN.

Das Mischungsverhältnis von DLY bestimmen Sie immer mit MIX2.

1. Wählen Sie alle weiteren Bestandteile, die Sie ändern möchten, auf die gleiche Weise mit den Tasten PREV oder NEXT.

Mit UP oder DOWN ändern Sie die Werte des gewählten Bestandteils.

1. Die letzte Einstellung, die Sie für jeden Effekt verändern können, ist der Ausgangspegel (die Lautstärke) des Effekts LVL.

Wählen Sie einen Wert zwischen 0 und 64 (Tasten UP / DOWN).

Wenn der Effektprozessor ausgeschaltet ist, hat diese Einstellung keine Auswirkung.

1. Um die Effekteinstellungen zu verlassen, drücken Sie die Taste TIME/ESC.

Die neue Effekteinstellung wird automatisch auf dem Speicherplatz gespeichert, den Sie mit den Schritten 1 und 2 gewählt haben.

Effektvoreinstellungen
1	DLY
2	FLA-DLY
3	CHO-DLY
4	WAH-DLY
c1	COMPL-COMPH
c2	COMPL-COMPH-DLY
c3	COMPL-COMPH-FLA-DLY
c4	COMPL-COMPH-CHO-DLY
c5	COMPL-COMPH-WAH-DLY
c6	COMPL-COMPH-OCT-DLY
c7	COMPL-COMPH-TECH-DLY
d1	DIST-HCUT
d2	DIST-HCUT-DLY
d3	DIST-HCUT-FLA-DLY
d4	DIST-HCUT-CHO-DLY
d5	DIST-HCUT-WAH-DLY

Bei den mit Fettschrift markierten Bestandteilen in der Tabelle der Effekteinstellungen lässt sich zudem das Mischungsverhältnis der Effekte beeinflussen. Mit MIX1 können Sie den Anteil von FLA, CHO, WAH, OCT und TECH festlegen.

Die eingebauten Effekte verwenden

Mit MIX2 legen Sie den Anteil von DLY fest.

Eine eigene Effekteinstellung abrufen

Eine Effekteinstellung, die Sie wie oben beschrieben gespeichert haben, können Sie ganz einfach mithilfe der Taste EFFECT/EDIT wieder abrufen.

Drücken Sie die Taste so oft, bis die Nummer des gewünschten Speicherplatzes auf dem Display erscheint.

Tipp

Zwischen den Effekt-Speicherplätzen können Sie auch per Fußschalter (z. B. mit dem als Zubehör erhältlichen Tascam RC-30P) wechseln.

Wählen Sie dazu im Einrichtungsmenü FOOT und dann FX+ (vorwärts) oder FX- (rückwärts).

Klangeinstellung mit dem Equalizer

Der CD-BT1MKII ist mit einem 5-Band-Equalizer (EQ) für das Bassgitarrensignal ausgestattet. Bevorzugte Einstellungen können Sie auf zwei Speicherplätzen (A und B) ablegen. Wie bei den Effekten wählen Sie zuerst einen Speicherplatz. Die Änderungen, die Sie anschließend am EQ vornehmen, werden dann automatisch auf dem gewählten Speicherplatz abgelegt.

Den Equalizer einstellen

1. Drücken Sie kurz auf die Taste EQ/EDIT, um Speicherplatz A, B oder die Option OFF (EQ ausgeschaltet) zu wählen.
2. Drücken Sie etwas länger auf EQ/EDIT, um das EQ-Menü zu öffnen.

1. Wählen Sie mit der Taste PREV oder NEXT einen der folgenden Parameter:

• EQ L (Tiefen: 80 Hz)
• EQLM tiefe Mitten: 200 Hz)
• EQ M (Mitten: 500 Hz)
• EQHM (hohe Mitten: 1,25 kHz)
• EQ H (Höhen: 3,15 kHz)
• MID Mittenformung ON/OFF

1. Verwenden Sie die Taste UP oder DOWN, um einen Wert für die Anhebung/Absenkung des gewählten Frequenzbereichs einzustellen.
   Zur Auswahl stehen: -15 bis +15 (dB).
2. Um das Menü zu verlassen und das Statusfenster auf dem Display wieder anzuzeigen, drücken Sie die Taste TIME/ESC.

Die Einstellung ist nun auf dem in Schritt 1 gewählten Platz gespeichert.

Gespeicherte EQ-Einstellungen abrufen

Wählen Sie mit der Taste EQ/EDIT den gewünschten Speicherplatz.

Tipp

Zwischen den Effekt-Speicherplätzen können Sie auch per Fußschalter (z. B. mit dem als Zubehör erhältlichen Tascam RC-30P) wechseln. Wählen Sie dazu im Einrichtungsmenü FOOT und dann EQ+.

Das Metronom nutzen

Das Metronom nutzen

Der CD-BT1MKII ist mit einem Metronom ausgestattet. Um das Metronom nutzen zu können, drücken Sie etwas länger auf die Stopp-taste, so dass sich das Metronom-Menü öffnet.

Tempo für das Metronom wählen

1. Gehen Sie mit der Taste PREV oder NEXT zum Menüpunkt MTRO.

Wenn Sie das Menü zum ersten Mal öffnen, ist vom Metronom nichts zu hören. Sobald Sie jedoch die UP- oder DOWN-Taste drücken, um das Tempo einzustellen, beginnt das Metronom zu laufen.

1. Drücken Sie kurz auf UP oder DOWN, um das Tempo in Einzelschritten zu verstellen, oder halten Sie die Taste länger gedrückt, wenn sich der Wert schneller ändern soll.

Einstellbar ist ein Wert zwischen 40 und 220 BPM (beats per minute – Schläge pro Minute).

Taktart wählen

1. Gehen Sie mit der Taste PREV oder NEXT zum Menüpunkt BEAT.
2. Wählen Sie mit der Taste UP oder DOWN die Anzahl der Schläge je Takt zwischen 2 und 6 oder OFF (aus).

Das Metronom betont den ersten Schlag eines Takts – er ist höher und lauter als die folgenden.

Wenn Sie OFF wählen, sind alle Schläge in der gleichen Tonhöhe und Lautstärke zu hören.

Wichtig

Das Metronom funktioniert nur, wenn gerade keine CD abgespielt wird. Wenn Sie die CD-Wiedergabe starten, während das Metronom läuft, stoppt es automatisch.

Das Stimmgerät nutzen

Das Stimmgerät im CD-BT1MKII können Sie auf zwei Arten benutzen:

1. Chromatisches Stimmgerät (CHR): Die Tonhöhe des eingehenden Signals wird automatisch erkannt und angezeigt.
2. Gitarren-Stimmgerät (BAS): In dieser Einstellung wählen Sie zuerst, welche Saite Sie stimmen wollen.

So stimmen Sie mit einer der beiden Grundeinstellungen:

1. Drücken Sie kurz auf die Taste TUNER/SETUP, um das Stimmgerätemenü zu öffnen.

1. Gehen Sie mit der Taste PREV oder NEXT zum Menüpunkt MODE.
2. Wählen Sie mit der Taste UP oder DOWN entweder BAS oder CHR.

Wenn Sie das chromatische Stimmgerät gewählt haben:

Auf dem Display erscheint TUNE:---.

Sobald Sie nun auf dem Bass (der mit dem CD-BTIMKII verbunden ist) eine Saite anspielen, sucht das Stimmgerät die nächstgelegene Note und zeigt sie auf dem Display an.

1. Stimmen Sie die Saite zunächst grob, so dass die richtige Note angezeigt wird.
2. Nehmen Sie dann die Feinstimmung vor, bis auf dem Display das größere Segment in der Mitte erscheint.

Jetzt ist die Saite exakt gestimmt.
6. Verfahren Sie genauso mit allen weiteren Saiten.

zu tief b in Stimmung zu hoch# TUNER

Wenn Sie das Bassgitarren-Stimmgerät gewählt haben:

1. Wählen Sie für TUNE: XX eine Note.

Für XX stehen die üblichen Noten auf einem normal gestimmten Bass zur Auswahl: 5B, 4E, 3A, 2D und 1G.

1. Stimmen Sie dann wie oben beschrieben.

Den Stimmton nutzen

Der Tonerzeuger im CD-BTIMKII kann einzelne Noten als Stimmton ausgeben. Der Tonumfang entspricht der westlichen Tonleiter zwischen C und H über drei Oktaven. Die Frequenz des Kammertons (Normaltons) legen Sie unter CAL (Kalibrierung) fest (siehe unten).

Tipp

Der Tonerzeuger ist eine praktische Hilfe beim Stimmen, weil Sie den Ton zusammen mit Ihrem Instrument hören. Manche Musiker stimmen auf diese Weise schneller als mit einem Stimmgerät.

1. Drücken Sie kurz auf die Taste TUNER/SETUP, um das Stimmgeräte-Menü aufzurufen.
2. Gehen Sie mit der Taste PREV oder NEXT zum Menüpunkt OSC.

Das Stimmgerät nutzen

1. Wählen Sie mit den Tasten UP oder DOWN die Note, die als Stimmton zu hören sein soll.

Kalibrierung für Kammerton A

Das A über dem mittleren C hat in der westlichen Musik normalerweise eine Frequenz von 440 Hz (Kammerton A). Auf dem CD-BTIMKII können Sie den Kammerton A auf eine Frequenz zwischen 435 Hz und 445 Hz einstellen.

1. Drücken Sie kurz auf die Taste TUNER/SETUP, um das Stimmgeräte-Menü aufzurufen.
2. Gehen Sie mit der Taste PREV oder NEXT zum Menüpunkt CAL.
3. Wählen Sie mit den Tasten UP oder DOWN einen Wert zwischen 435 und 445 (Hz).

Die Voreinstellungen ändern

Im Einrichtungsmenü können Sie verschiedene Einstellungen des CD-BT1MKII an Ihre Bedürfnisse anpassen.

- Um das Einrichtungsmenü zu öffnen, drücken Sie etwas länger auf die Taste TUNER/SETUP.

- Gehen Sie mit der Taste PREV oder NEXT zum gewünschten Menüpunkt, und ändern Sie die Einstellung mit der Taste UP oder DOWN.

Mischungsverhältnis CD-/Eingangssignal

Das Mischungsverhältnis zwischen Bassgitarre und CD können Sie anpassen.

Gehen Sie im Einrichtungsmenü zu MIX, und wählen Sie eine Einstellung zwischen B10–B1, 0, C1–C10 (B10: nur die Bassgitarre ist zu hören, 0: Bass und CD sind etwa gleich laut, C10: nur CD ist zu hören).

Modus der CD-Wiedergabe

Sie können wählen, wie der CD-BT1MKII CDs abspielen soll. Gehen Sie im Einrichtungsmenü zu PLAY, und wählen Sie entweder ALL (alle Titel nacheinander) oder SGL (nur einen einzelnen Titel).

Wirkungsweise der CUE-Taste

Sie können wählen, wie die CUE-Taste wirkt. Gehen Sie im Einrichtungsmenü zu CUE, und wählen Sie entweder CUE oder FLS.

CUE: Das Laufwerk sucht die Stelle auf, an der die Wiedergabe zuletzt begonnen hat, und schaltet dort auf Pause.

FLS: Die Wiedergabe wird an der Stelle fortgesetzt, an der sie zuletzt begonnen hat (Flash-Start).

Direktzugriff mit den Tasten UP und DOWN

Im Normalbetrieb (außerhalb des Menüs) ist es möglich, eine von mehreren möglichen Einstellungen mit den Tasten UP und DOWN direkt zu verändern. Sie sparen sich dadurch den Umweg über das Menü.

Gehen Sie im Einrichtungsmenü zu UPDN, und wählen Sie mit den Tasten UP oder DOWN eine Einstellung:

MIX: Mischungsverhältnis (siehe oben)

TMP. Tempo der CD-Wiedergabe (siehe Tonhöhe und/oder Tempo der CD-Wiedergabe ändern)

KEY: Tonart ändern (siehe Tonhöhe und/oder Tempo der CD-Wiedergabe ändern)

FIN: Feineinstellung (siche Tonhöhe und/oder Tempo der CD-Wiedergabe ändern)

Auswirkung des Fußschalters

Wenn Sie hier einen handelsüblichen Fußschalter wie den als Zubehör erhältlichen Tascam RC-30P anschließen, können Sie darüber zwischen den EQ- und Effekt-Speicherplätzen umschalten, die Cue-Funktion auslösen

30 — TASCAM CD-BT1MKII

Fakten und Zahlen (Technische Daten)

oder die CD rückwärts oder vorwärts durchsuchen.

Gehen Sie im Einrichtungsmenü zu FOOT, und wählen Sie eine Einstellung:

EQ+: EQ-Speicherplatz wechseln

FX+, FX-: nächsten/vorherigen Effekt-Speicherplatz wählen

CUE, FLS: Cue-Funktion auslösen

REW, FF: CD rückwärts/vorwärts durchsuchen

Sobald Sie eine der Optionen gewählt haben, ist die entsprechende Funktion auf dem Fußschalter verfügbar.

Polarität des Fußschalters

Hier wählen Sie, welche Art Fußschalter Sie angeschlossen haben.

Gehen Sie im Einrichtungsmenü zu POL, und wählen Sie entweder NOR (normal, Kontakt im Ruhezustand offen) oder INV (invertiert, Kontakt im Ruhezustand geschlossen).

nutzbare CD-Typen 8-cm-Single- oder12-cm-CD
AD/DA 16 Bit
nominaler Ausgangspegel (Lineausgang)	-10 dBV
max. Ausgangspegelohne Verzerrung(Lineausgang)	0 dBV ( 1 V_rms )
Ausgangsimpedanz 1 kOhm
max. Ausgangsleistung(Kopfhörerausgang)	>18 mW(an 32 Ohm)
nominale EingangspegelLineBass	-10 dBV-15 dBV (passiv)-10 dBV (aktiv)
Stromversorgung 9 V DC (überWechselstrom-adapter PS-PS5)
Leistungsaufnahme 4 W (überWechselstrom-adapter PS-PS5)

Abmessungen (B x H x T, einschließlich Füße)	232 mm x 138 mm x 40 mm
Gewicht (ohne Batterien/Akkus)	0,62 kg
CD-Wiedergabe
Frequenzbereich 20 Hz bis	20 kHz, ±1,0 dB
Dynamikbereich >88 dB
Fremdspannungsabstand	>88 dB
Verzerrung (THD)	<0,01%
Signalverarbeitung	32 Bit

• Änderungen an Konstruktion und Technischen Daten, die dem Fortschritt dienen, vorbehalten.
• Die Abbildungen in diesem Handbuch weichen möglicherweise vom tatsächlichen Aussehen des Produkts ab.

TASCAM

TEAC EUROPE GmbH Bahnstrasse 12 65205 Wiesbaden-Erbenheim GERMANY [phone] www.tascam.de

TEAC FRANCE SA 17 Rue Alexis-de-Tocqueville CE 005 92182 Antony Cedex FRANCE [phone] www.tascam.fr

TEAC ITALIANA S.p.A. Via C Cantu 11 20092 Cinisello Balsamo Milano ITALY [phone]

www.teac.it
