WD9610 - Aspirateur à main BLACK & DECKER - Notice d'utilisation et mode d'emploi gratuit

Marque	Black & Decker
Modèle	WD9610
Type d'aspirateur	Aspirateur à main sans fil
Tension nominale	9,6 V DC
Type de batterie	NiMH (Nickel-Métal Hydrure)
Poids de l'appareil	1,12 kg
Chargeur modèle	BA140020D / VA140020D
Tension d'entrée du chargeur	230 V AC
Tension de sortie du chargeur	14 V AC
Courant de charge	200 mA
Durée de charge recommandée	16 heures (première charge : 24 heures)
Capacité du bac à poussière	Environ 0,5 L (estimation)
Filtre principal	Insert en mousse pour sec/humide + déflecteur
Référence filtre de rechange	WVF110-XJ
Accessoires fournis	Raclette pour liquides sur surfaces dures
Utilisation	Sec et humide (petites quantités de liquide)
Alimentation	Batterie intégrée, charge via base de charge ou prise directe
Entretien	Nettoyer le bac et le filtre à l'eau savonneuse, sécher avant réinstallation
Sécurité	Double isolation, ne pas immerger dans l'eau, ne pas utiliser près d'une source d'eau
Garantie	24 mois
Recyclage	Batterie amovible pour recyclage séparé

FOIRE AUX QUESTIONS - WD9610 BLACK & DECKER

Combien de temps faut-il pour charger complètement la batterie du WD9610 ?

La première charge doit durer au moins 24 heures. Les charges suivantes nécessitent environ 16 heures. Le témoin de charge clignote pendant la charge.

Puis-je utiliser l'aspirateur WD9610 pour aspirer des liquides ?

Oui, le WD9610 est conçu pour aspirer de petites quantités de liquide. Utilisez la raclette fournie sur les surfaces dures non absorbantes. Après aspiration de liquide, videz le bac et nettoyez le filtre immédiatement pour éviter la moisissure.

Comment vider le bac à poussière et nettoyer le filtre ?

Appuyez sur le bouton de dégagement (2) pour retirer le bac à poussière. Tenez-le au-dessus d'une poubelle et tirez le filtre pour le vider. Le bac et le filtre peuvent être lavés à l'eau chaude savonneuse. Assurez-vous qu'ils sont complètement secs avant de les remettre en place.

Quel type de filtre le WD9610 utilise-t-il et à quelle fréquence dois-je le remplacer ?

Le WD9610 utilise un insert en mousse et un déflecteur pour sec/humide. Le filtre doit être remplacé tous les 6 à 9 mois ou s'il est usé/endommagé. La référence du filtre de rechange est WVF110-XJ.

Puis utiliser l'aspirateur sans filtre ?

Non, n'utilisez jamais l'appareil sans le filtre. Le filtre est essentiel pour protéger le moteur et maintenir une bonne aspiration.

Comment savoir si la batterie est en charge ?

Lorsque l'appareil est branché au chargeur, le témoin de charge (3) clignote. Il continue de clignoter tant que l'appareil est connecté.

Que faire si l'aspirateur perd en puissance d'aspiration ?

Vérifiez que le bac à poussière n'est pas plein et que le filtre n'est pas obstrué. Nettoyez régulièrement le filtre pour maintenir une aspiration maximale. Si le problème persiste, vérifiez les accessoires pour tout blocage.

Puis-je laisser l'aspirateur en charge en permanence ?

Oui, l'appareil peut rester branché au chargeur en permanence. Le chargeur est conçu pour une charge d'entretien sans risque.

Comment remplacer la batterie du WD9610 ?

La batterie est intégrée et non amovible par l'utilisateur. Pour la remplacer, il faut démonter l'appareil (retirer les 7 vis, soulever le couvercle, débrancher les connecteurs). Contactez un réparateur agréé pour le remplacement.

L'aspirateur est-il adapté pour les tapis ?

Oui, pour les tapis, n'utilisez pas la raclette. L'aspirateur est efficace pour aspirer les petits débris sur les tapis. Pour une meilleure aspiration sur moquette, le modèle DV9610PN est livré avec une brosse électrique, mais le WD9610 n'en est pas équipé.

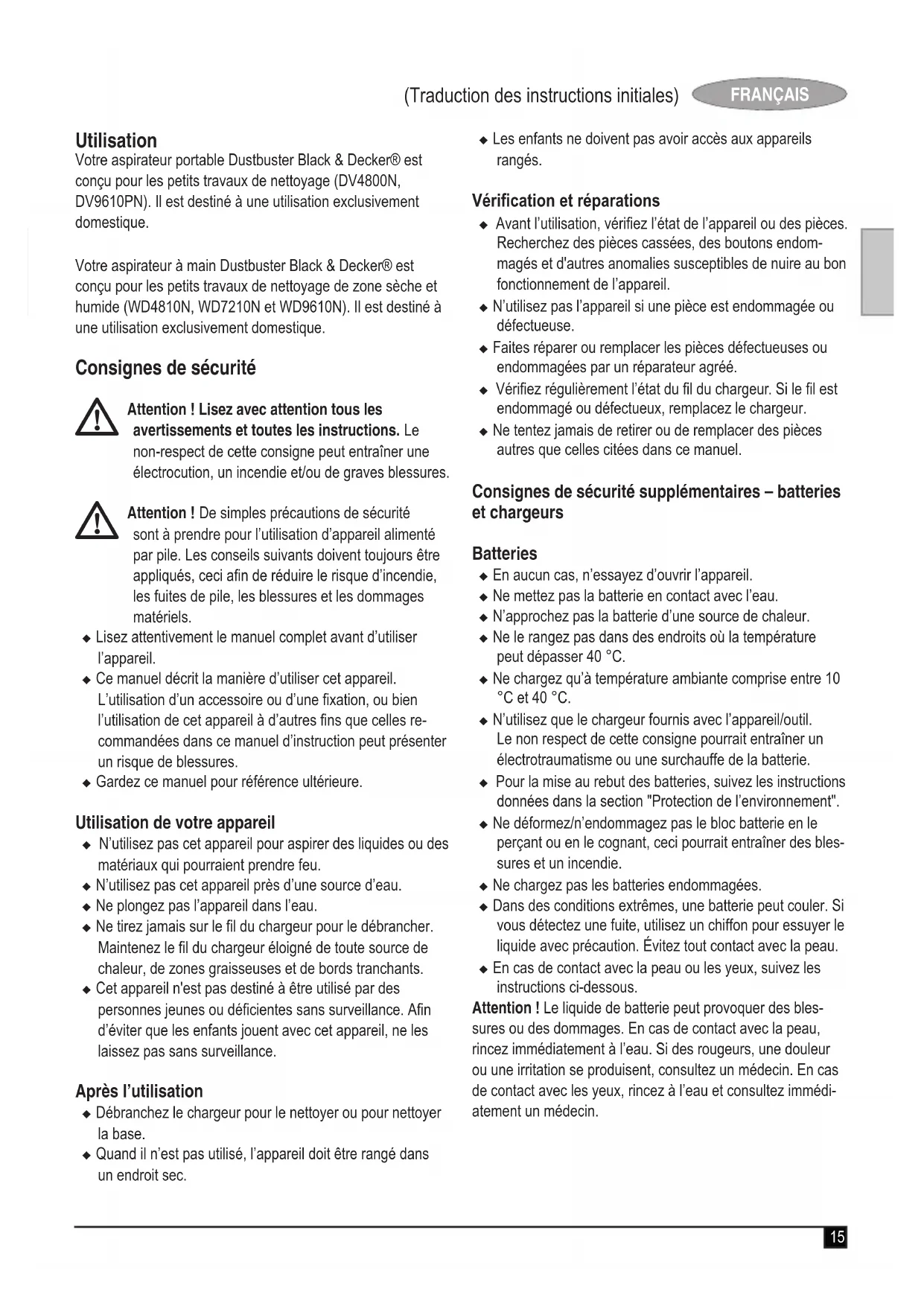

MODE D'EMPLOI WD9610 BLACK & DECKER

Votre aspirateur portable Dustbuster Black & Decker® est conçu pour les petits travaux de nettoyage (DV4800N, DV9610PN). Il est destiné à une utilisation exclusivement domestique.

Votre aspirateur à main Dustbuster Black & Decker® est conçu pour les petits travaux de nettoyage de zone sèche et humide (WD4810N, WD7210N et WD9610N). Il est destiné à une utilisation exclusivement domestique.

Consignes de sécurité

Attention ! Lisez avec attention tous les avertissements et toutes les instructions. Le non-respect de cette consigne peut entraîner une électrocution, un incendie et/ou de graves blessures.

Attention ! De simples précautions de sécurité sont à prendre pour l'utilisation d'appareil alimenté par pile. Les conseils suivants doivent toujours être appliqués, ceci afin de réduire le risque d'incendie, les fuites de pile, les blessures et les dommages matériels.

♦ Lisez attentivement le manuel complet avant d'utiliser l'appareil.
- Ce manuel décrit la manière d'utiliser cet appareil. L'utilisation d'un accessoire ou d'une fixation, ou bien l'utilisation de cet appareil à d'autres fins que celles recommandées dans ce manuel d'instruction peut présenter un risque de blessures.
♦ Gardez ce manuel pour référence ultérieure.

Utilisation de votre appareil

• N'utilisez pas cet appareil pour aspirer des liquides ou des matériaux qui pourraient prendre feu.
  ◆ N'utilisez pas cet appareil près d'une source d'eau.
  ◆ Ne plongez pas l'appareil dans l'eau.
• Ne tirez jamais sur le fil du chargeur pour le débrancher. Maintenez le fil du chargeur éloigné de toute source de chaleur, de zones graisseuses et de bords tranchants.
• Cet appareil n'est pas destiné à être utilisé par des personnes jeunes ou déficientes sans surveillance. Afin d'éviter que les enfants jouent avec cet appareil, ne les laissez pas sans surveillance.

Après l'utilisation

• Débranchez le chargeur pour le nettoyer ou pour nettoyer la base.
• Quand il n'est pas utilisé, l'appareil doit être rangé dans un endroit sec.

- Les enfants ne doivent pas avoir accès aux appareils rangés.

Vérification et réparations

• Avant l'utilisation, vérifiez l'état de l'appareil ou des pièces. Recherchez des pièces cassées, des boutons endommagés et d'autres anomalies susceptibles de nuire au bon fonctionnement de l'appareil.
  ◆ N'utilisez pas l'appareil si une pièce est endommagée ou défectueuse.
  ◆ Faites réparer ou remplacer les pièces défectueuses ou endommagées par un réparateur agréé.
• Vérifiez régulièrement l'état du fil du chargeur. Si le fil est endommagé ou défectueux, remplacez le chargeur.
• Ne tentez jamais de retirer ou de remplacer des pièces autres que celles citées dans ce manuel.

Consignes de sécurité supplémentaires – batteries et chargeurs

Batteries

◆ En aucun cas, n'essayez d'ouvrir l'appareil.
◆ Ne mettez pas la batterie en contact avec l'eau.
◆ N'approchez pas la batterie d'une source de chaleur.
- Ne le rangez pas dans des endroits où la température peut dépasser 40 °C.
- Ne chargez qu'à température ambiante comprise entre 10 °C et 40 °C.
♦ N'utilisez que le chargeur fournis avec l'appareil/outil. Le non respect de cette consigne pourrait entraîner un électrotraumatisme ou une surchauffe de la batterie.
- Pour la mise au rebut des batteries, suivez les instructions données dans la section "Protection de l'environnement".
- Ne déformez/n'endommagez pas le bloc batterie en le perçant ou en le cognant, ceci pourrait entraîner des blessures et un incendie.
◆ Ne chargez pas les batteries endommagées.
- Dans des conditions extrêmes, une batterie peut couler. Si vous détectez une fuite, utilisez un chiffon pour essuyer le liquide avec précaution. Évitez tout contact avec la peau.
- En cas de contact avec la peau ou les yeux, suivez les instructions ci-dessous.

Attention ! Le liquide de batterie peut provoquer des blessures ou des dommages. En cas de contact avec la peau, rincez immédiatement à l'eau. Si des rougeurs, une douleur ou une irritation se produisent, consultez un médecin. En cas de contact avec les yeux, rincez à l'eau et consultez immédiatement un médecin.

Chargeurs

Votre chargeur doit être utilisé avec une tension spécifique. Vérifiez toujours si la tension indiquée sur la plaque signalétique de l'appareil correspond à la tension de secteur.

Attention ! N'essayez jamais de remplacer le chargeur par une prise secteur.

N'utilisez votre chargeur Black & Decker que pour charger la batterie fournie avec l'appareil/outil. D'autres batteries pourraient exploser, provoquant des blessures et des dommages.
- Ne tentez jamais de recharger des batteries non rechargeables.
- Si le câble d'alimentation est endommagé, il doit être remplacé par le fabricant ou par un Centre de réparation Black & Decker agréé pour éviter tout danger.
◆ Ne mettez pas le chargeur en contact avec l'eau.
◆ N'ouvrez pas le chargeur.
◆ Ne testez pas le chargeur.
- Pour le rechargement, placez l'appareil/outil/batterie dans un endroit correctement aéré.

Sécurité des personnes

- Cet appareil ne doit pas être utilisé par des personnes (y compris les enfants) ayant des déficiencies physiques, mentales ou sensorielles. Cette consigne s'applique aussi aux personnes manquant d'expérience et de connaissance du matériel, à moins que celles-ci n'aient reçu les instructions appropriées ou qu'elles ne soient encadrées par une personne responsable de leur sécurité pour utiliser l'appareil.

- Ne laissez jamais les enfants sans surveillance pour éviter qu'ils ne jouent avec cet outil.

Risques résiduels.

L'utilisation d'un outil non mentionné dans les consignes de sécurité données peut entraîner des risques résiduels supplémentaires. Ces risques peuvent survenir si l'outil est mal utilisé, si l'utilisation est prolongée, etc.

Malgré l'application des normes de sécurité correspondantes et la présence de dispositifs de sécurité, les risques résiduels suivants ne peuvent être évités. Ceci comprend :

• Les blessures dues au contact avec une pièce mobile/en rotation.
• Les blessures causées en changeant des pièces, lames ou accessoires.
• Les blessures dues à l'utilisation prolongée d'un outil. Une utilisation prolongée de l'outil nécessite des pauses régulières.
  ♦ Déficience auditive.
  Risques pour la santé causés par l'inhalation de poussières produites pendant l'utilisation de l'outil (exemple : travail avec du bois, surtout le chêne, le hêtre et les panneaux en MDF).

Sécurité électrique

Votre chargeur doit être utilisé avec une tension spécifique. Vérifiez toujours si la tension indiquée sur la plaque signalétique de l'appareil correspond à la tension de secteur. N'essayez jamais de remplacer le chargeur par une prise secteur.

Symboles sur le chargeur

Lisez attentivement le manuel complet avant d'utiliser l'outil.

et outil est doublement isolé. Par conséquent, aucun câble de mise à la terre n'est nécessaire. Vérifiez si l'alimentation mentionnée sur la plaque signalétique de l'outil correspond bien à la tension présente sur le lieu.

Transformateur avec dispositif de protection contre les courts-circuits. L'alimentation secteur est électriquement indépendante de la sortie du transformateur.

Le chargeur est automatiquement mis hors service si la température ambiante devient trop élevée. Il est alors impossible de l'utiliser. Débranchez la base de charge de l'alimentation secteur pour la faire réparer dans un centre agréé.

La base de chargement ne peut être utilisée qu'à l'intérieur.

Caractéristiques

Cet appareil comprend certains, ou tous, les éléments suivants :

1. Bouton marche/arrêt
2. Bouton de dégagement du bac à poussière
3. Témoin de charge
4. Prise de charge (DV4800N, DV9610PN uniquement)
5. Bac à poussière
6. Chargeur
7. Base de charge (WD4810N, WD7210N et WD9610N uniquement)

Figure A

1. Filtre en tissu pour éléments secs (DV4800N, DV9610PN uniquement)
2. Préfiltre (DV6010N uniquement)
3. Insert en mousse pour éléments secs/humides (WD4810N, WD7210N et WD9610N uniquement)
4. Déflecteur pour éléments secs/humides (WD4810N, WD7210N et WD9610N uniquement)

Figure B

1. Raclette (WD4810N, WD7210N et WD9610N uniquement)
2. Brosse électrique (DV9610PN uniquement)

Installation

Fixation au mur (figure C) (DV9610PN uniquement)

Pour faciliter le rangement et la mise en charge de l'appareil, l'appareil peut être fixé sur un mur.

Pour l'installation au mur, assurez-vous que la fixation convient au type de mur et au poids de l'appareil.

◆ Repérez les trous de vis (à proximité d'une prise électrique pour charger l'aspirateur quand il est fixé au support mural).
- Insérez le cordon du chargeur dans la fente du support mural en laissant dépasser environ 20-22 cm.
- Accrochez l'appareil sur le mur en plaçant l'ouverture sur la base de l'aspirateur sur les crochets dans le support mural.

Assemblage

Accessoires (figure B)

Ces modèles peuvent être livrés avec les accessoires suivants (pas nécessairement tous) :

• Une raclette (12) pour les éléments humides sur des surfaces dures. (WD4810N, WD7210N et WD9610N uniquement)
• Une brosse électrique (13) pour aspirer les moquettes. Cette brosse est très utile pour aspirer les cheveux, les fils, etc. (DV9610PN uniquement)

Mise en place (figure D)

• Insérez l'accessoire approprié à l'avant de l'appareil. Assurez-vous que l'accessoire est bien fixé.

Utilisation

• Avant la première utilisation, la batterie doit être chargée pendant au moins 24 heures.
• Placez l'appareil sur le support de charge dès qu'il n'est pas utilisé. (WD4810N, WD7210N et WD9610N uniquement)

Attention ! Avant le chargement, videz la totalité du liquide et séchez à fond afin d'éviter d'endommager votre appareil.

Charge de la batterie (figures E et F)

• Assurez-vous que l'appareil est débranché. La batterie ne se recharge pas si le bouton marche/arrêt est en position de marche.
  ♦ Branchez la prise du chargeur (6) dans la prise de charge (4) de l'appareil (figure E). (DV4800N et DV9610PN uniquement)

◆ Placez l'appareil sur la base de chargement (7) (figure F). (WD4810N, WD7210N et WD9610N uniquement)
♦ Branchez le chargeur. Branchez au secteur. Le témoin de charge (3) clignote.
- Laissez l'appareil en charge pendant au moins 16 heures. Pendant le chargement, le chargeur peut chauffer. Ceci est un phénomène normal qui ne présente aucun problème. L'appareil peut rester branché au chargeur en permanence. Le témoin de charge (3) clignote aussi longtemps que l'appareil est branché au chargeur.

Attention ! Ne chargez pas la batterie si la température ambiante est inférieure à 4 °C ou supérieure à 40 °C.

Mise en marche et arrêt (figure G)

◆ Pour mettre l'appareil en marche, glissez le bouton marche/arrêt (1) en position 1.
Pour arrêter l'appareil, glissez le bouton marche/arrêt (1) en position 0.

◆ Pour aspirer régulièrement des éléments secs.

Aspiration d'éléments secs/humides (WD4810N, WD7210N et WD9610N uniquement)

- Pour une aspiration régulière des éléments secs, utilisez votre appareil sans la raclette.

Attention ! Votre produit est conçu pour n'aspirer que des petites quantités.

• Cet appareil peut aussi être utilisé pour aspirer des petites quantités de liquide. Utilisez la raclette sur les surfaces dures non absorbantes. Sur des surfaces absorbantes, comme un tapis, votre appareil aspire mieux sans l'accessoire.
  Pour mieux aspirer les éléments humides sur une surface dure, insérez la raclette dans l'ouverture du bac à poussière.
• Pour un meilleur résultat, maintenez l'appareil dans un angle de 45° et tirez-le lentement vers vous.
• Ne remplissez pas le bac au-delà de la limite. S'il y a du liquide dans le bac, ne renversez pas l'appareil, ne le placez pas sur le côté, ne pointez pas l'embout vers le haut ou ne secouez pas vigoureusement l'aspirateur.
• Après avoir aspiré des substances liquide, nettoyez immédiatement l'appareil et le filtre. De la moisissure pourrait apparaître si l'appareil n'est pas correctement nettoyé après avoir aspire des éléments humides.
  ◆ Avant le chargement, videz la totalité du liquide et séchez à fond afin d'éviter d'endommager votre appareil.

Force d'aspiration maximale

Pour garder la force d'aspiration maximale, les filtres doivent être nettoyés régulièrement.

Vidage et nettoyage

Retrait du bac à poussière et des filtres (figures H, I, J et K)

Attention ! Les filtres sont réutilisables et doivent être nettoyés régulièrement.

• Appuyez sur la patte de dégagement (2) et retirez le bac à poussière (5).
• Tout en maintenant le bac à poussière au-dessus d'un récipient ou d'un évier, tirez sur le filtre pour vider le bac.
• Pour replacer le bac de poussière, glissez-le sur la poignée jusqu'à ce qu'il s'enclenche.

Attention ! N'utilisez jamais l'appareil sans les filtres. Pour récupérer le maximum de poussière, les filtres doivent être propres.

Insert en mousse (figure J) (WD4810N, WD7210N et WD9610N)

- Insérez l'insert en mousse (10) dans le centre du déflecteur pour éléments secs et humides (11).

Attention ! N'utilisez jamais l'appareil pour aspirer des éléments humides sans le déflecteur et l'insert en mousse.

Préfiltre (figure K) (DV9610PN)

Le filtre et le préfiltre peuvent être séparés pour un meilleur nettoyage.

♦ Tournez le préfiltre (9) dans le sens des aiguilles d'une montre et sortez-le du filtre (8).

Nettoyage des bacs à poussière et des filtres

• Les bacs à poussière et les filtres peuvent être nettoyés à l'eau chaude et au savon.
  ◆ Avant de les réinstaller, assurez-vous que les filtres et le bac à poussière sont secs.

Remplacement des filtres

Les filtres doivent être remplacés tous les 6 à 9 mois et chaque fois qu'ils sont usés ou endommagés.

Vous trouverez des filtres de rechange chez votre revendeur Black & Decker :

Modèles : DV4800N utilise les filtres, référence VF110-XJ Modèles : DV9610PN utilise les filtres, référence VF110P-XJ Modèles : WD4810N, WD7210N et WD9610N utilisent les filtres, référence WVF110-XJ

Entretien

Votre appareil/outil sans fil/avec fil Black & Decker a été conçu pour fonctionner pendant longtemps avec un minimum d'entretien. Un fonctionnement continu satisfaisant dépend d'un nettoyage régulier et d'un entretien approprié de l'outil.

Attention ! À ne pas oublier avant l'entretien des appareils électriques sans fil/avec fil :

◆ Arrêtez l'appareil/outil, puis débranchez-le.
- Ou, arrêtez l'appareil et retirez la batterie de l'appareil/outil si celui-ci est muni d'un bloc-batterie séparé.
- Ou bien déchargez complètement la batterie si elle est intégrée au système, puis arrêtez l'appareil (position Off).
Débranchez le chargeur avant de le nettoyer. Aucun entretien particulier n'est nécessaire pour le chargeur en dehors du nettoyage régulier.
- Nettoyez régulièrement les orifices de ventilation de votre appareil/outil/chargeur à l'aide d'une brosse souple ou d'un chiffon sec.
- Nettoyez régulièrement le compartiment du moteur à l'aide d'un chiffon humide. N'utilisez pas de produit abrasif ou à base de solvant.

Protection de l'environnement

Recyclage. Cet appareil ne doit pas être jeté avec les déchets ménagers.

Si votre appareil/outil Black & Decker doit être remplacé ou si vous ne l'utilisez plus, ne le jetez pas avec les ordures ménagères. Songez à la protection de l'environnement et recyclez-le.

collecte séparée des produits et des emballages usagés permet de recycler et de réutiliser des matériaux. La réutilisation de matériaux recyclés évite la pollution de l'environnement et réduit la demande de matières premières.

Des réglementations locales peuvent stipuler la collecte séparée des produits électriques et des produits ménagers, dans des déchetteries municipales ou par le revendeur lorsque vous achetez un nouveau produit.

Black & Decker offre une solution permettant de recycler les produits Black & Decker lorsqu'ils ont atteint la fin de leur cycle de vie. Pour pouvoir profiter de ce service, veuillez retourner votre produit à un réparateur agréé qui se chargera de le collecter pour nous.

Pour connaître l'adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l'adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste de réparateurs agréés de Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l'adresse suivante : www.2helpU.com

Batterie

Si vous jetez l'appareil, vous devez retirer la batterie, comme décrit ci-dessous, et la mettre au rebut conformément aux réglementations locales.

• Il est préférable de décharger complètement la batterie jusqu'à l'arrêt du moteur de l'appareil.
• Appuyez sur le bouton de dégagement (2) et retirez le bac à poussière (5)..
  ◆ Retirez les sept vis qui fixent l'ensemble des éléments de l'appareil.
  ♦ Soulevez le couvercle du boîtier de l'ensemble.
  ♦ Détachez tous les raccords du bloc-batteries.
  ◆ Retirez le bloc-batteries.
• Placez la batterie dans un emballage approprié pour éviter un court-circuit des bornes.
• Déposez la batterie chez votre réparateur ou dans un centre de recyclage local.

Une fois retirée, la batterie ne peut être replacée.

Caractéristiques techniques

		DV4800N (H1) WD4810N (H1)	WD7210N (H1)	DV9610PN (H1) WD9610N (H1)
Tension V	dc	4.8 7.2 9.6
Batterie	Type	NiMH NiMH NiMH
Poids kg		0.95 1.04 1.12
Chargeur		BA090020D VA090020D	BA110020D VA110020D	BA140020D VA140020D
Tension d'entrée	V_ac	230 230 230
Tension de sortie	V_ac	9 11 14
Courant mA		200 200 200
Durée approximative de charge	h	16 16 16
Poids kg 0.17 0.17 0.22

Garantie

Black & Decker assure la qualité de ses produits et vous offre une garantie très élargie. Ce certificat de garantie est un document supplémentaire et ne peut en aucun cas se substituer à vos droits légaux. La garantie est valable sur tout le territoire des États Membres de l'Union Européenne et de la Zone de Libre Échange Européenne.

Si un produit Black & Decker s'avère défectueux en raison de matériaux en mauvaises conditions, d'une erreur humaine, ou d'un manque de conformité dans les 24 mois suivant la date d'achat, Black & Decker garantit le remplacement des pièces défectueuses, la réparation des produits usés ou cassés ou remplace ces produits à la convenance du client, sauf dans les circonstances suivantes :

• Le produit a été utilisé dans un but commercial, professionnel, ou a été loué;
  ♦ Le produit a été mal utilisé ou utilisé avec négligence;
• Le produit a subi des dommages à cause d'objets étrangers, de substances ou à cause d'accidents;
• Des réparations ont été tentées par des techniciens ne faisant pas partie du service technique de Black & Decker.

Pour avoir recours à la garantie, il est nécessaire de fournir une preuve d'achat au vendeur ou à un réparateur agréé. Pour connaître l'adresse du réparateur agréé le plus proche de chez vous, contactez le bureau Black & Decker à l'adresse indiquée dans ce manuel. Vous pourrez aussi trouver une liste de réparateurs agréés de Black & Decker et de plus amples détails sur notre service après-vente sur le site Internet à l'adresse suivante : www.2helpU.com

Visitez notre site Web www.blackanddecker.fr pour enregistrer votre nouveau produit Black & Decker et être informé des nouveaux produits et des offres spéciales. Pour plus d'informations concernant la marque Black & Decker et notre gamme de produits, consultez notre site www.blackanddecker.fr

Uso previsto

Reparation partielle - Seules les pièces indiquées sont disponible

N'oubliez pas d'enregistrer votre produit !

www.blackanddecker.fr/productregistration Enregistrez votre produit en ligne sur www.blackanddecker.fr/ productregistration ou envoyez vos nom, prénom et code produit à Black & Decker dans votre pays.

ITALIANO
