Merke	Black & Decker
Modell	WD9610
Støvsugertype	Trådløs håndstøvsuger
Nominell spenning	9,6 V DC
Batteritype	NiMH (Nikkel-metallhydrid)
Apparatets vekt	1,12 kg
Lademodell	BA140020D / VA140020D
Laderens inngangsspenning	230 V AC
Laderens utgangsspenning	14 V AC
Ladestrøm	200 mA
Anbefalt ladetid	16 timer (første lading: 24 timer)
Støvbeholderkapasitet	Omtrent 0,5 L (estimat)
Hovedfilter	Skuminnsats for tørt/vått + deflektor
Reservedelfilterreferanse	WVF110-XJ
Medfølgende tilbehør	Skrape for væsker på harde overflater
Bruk	Tørt og vått (små mengder væske)
Strømforsyning	Integrert batteri, lading via ladebase eller direkte kontakt
Vedlikehold	Rengjør beholderen og filteret med såpevann, tørk før montering
Sikkerhet	Dobbelt isolasjon, ikke senk i vann, ikke bruk nær vannkilde
Garanti	24 måneder
Resirkulering	Avtagbart batteri for separat resirkulering

Ofte stilte spørsmål - WD9610 BLACK & DECKER

Hvor lang tid tar det å lade batteriet til WD9610 fullstendig?

Første lading bør vare minst 24 timer. Etterfølgende ladinger tar omtrent 16 timer. Ladeindikatoren blinker under lading.

Kan jeg bruke WD9610 støvsugeren til å suge opp væsker?

Ja, WD9610 er designet for å suge opp små mengder væske. Bruk den medfølgende skrapen på harde, ikke-absorberende overflater. Etter væskesuging, tøm beholderen og rengjør filteret umiddelbart for å unngå mugg.

Hvordan tømmer jeg støvbeholderen og rengjør filteret?

Trykk på utløserknappen (2) for å ta av støvbeholderen. Hold den over en søppelbøtte og trekk filteret for å tømme det. Beholderen og filteret kan vaskes i varmt såpevann. Sørg for at de er helt tørre før du setter dem tilbake.

Hvilken type filter bruker WD9610, og hvor ofte bør jeg bytte det?

WD9610 bruker en skuminnsats og en deflektor for tørt/vått. Filteret bør skiftes hver 6 til 9 måneder eller hvis det er slitt/skadet. Referansen for reservedelsfilter er WVF110-XJ.

Kan jeg bruke støvsugeren uten filter?

Nei, bruk aldri apparatet uten filteret. Filteret er avgjørende for å beskytte motoren og opprettholde god sugeevne.

Hvordan vet jeg om batteriet lader?

Når apparatet er koblet til laderen, blinker ladeindikatoren (3). Den fortsetter å blinke så lenge apparatet er tilkoblet.

Hva gjør jeg hvis støvsugeren mister sugekraft?

Kontroller at støvbeholderen ikke er full og at filteret ikke er tett. Rengjør filteret regelmessig for å opprettholde maksimal sugekraft. Hvis problemet vedvarer, kontroller tilbehøret for eventuelle blokkeringer.

Kan jeg la støvsugeren være permanent tilkoblet laderen?

Ja, apparatet kan forbli koblet til laderen permanent. Laderen er designet for vedlikeholdslading uten risiko.

Hvordan bytter jeg batteriet på WD9610?

Batteriet er integrert og kan ikke fjernes av brukeren. For å bytte det må apparatet demonteres (fjern de 7 skruene, løft dekselet, koble fra kontaktene). Kontakt en autorisert reparatør for utskifting.

Er støvsugeren egnet for tepper?

Ja, for tepper, ikke bruk skrapen. Støvsugeren er effektiv til å suge opp små rusk på tepper. For bedre sugeevne på tepper leveres modell DV9610PN med en elektrisk børste, men WD9610 er ikke utstyrt med det.

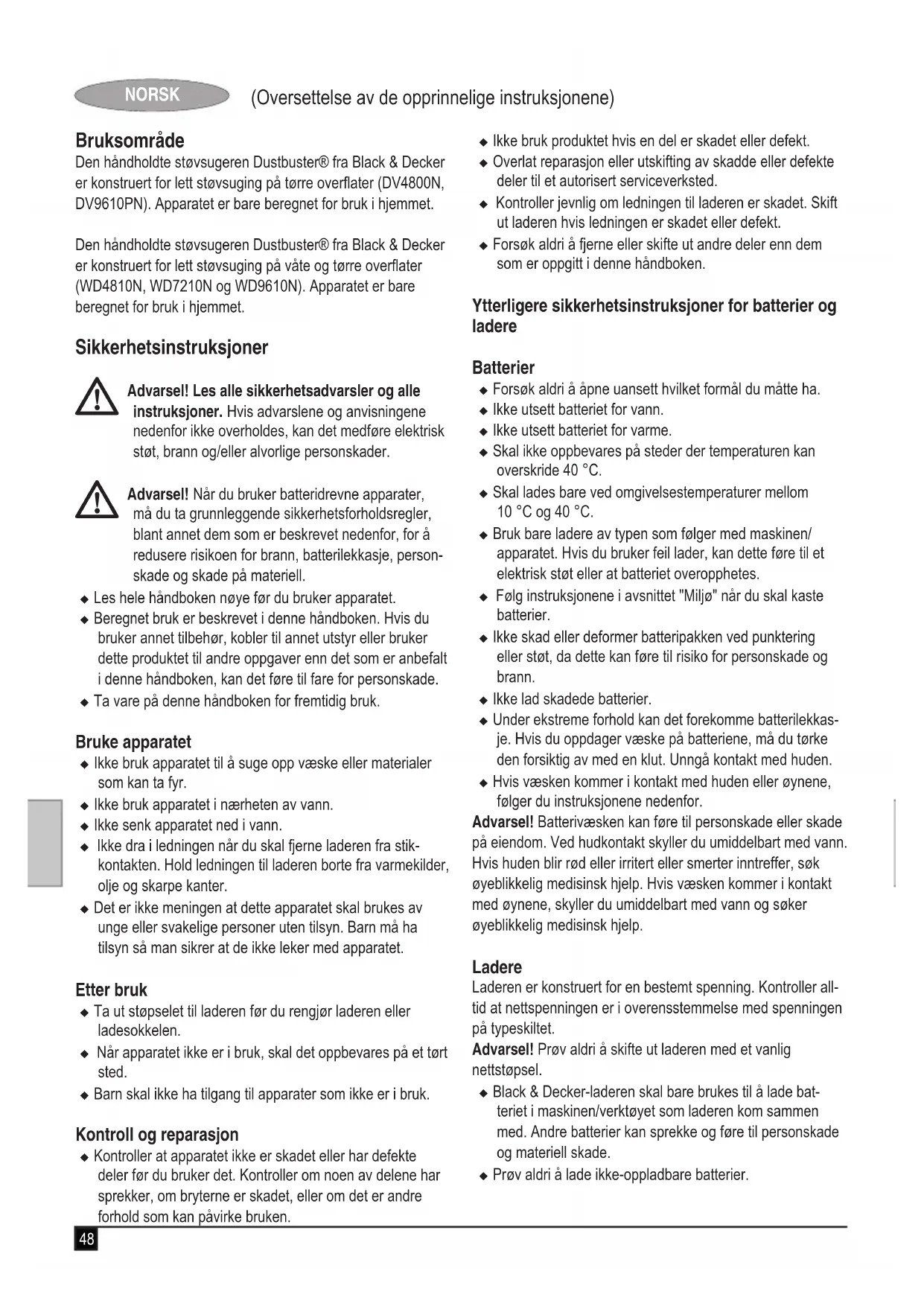

BRUKSANVISNING WD9610 BLACK & DECKER

(Oversettelse av de opprinnelige instruksjonene)

Den håndholdte støvsugeren Dustbuster® fra Black & Decker er konstruert for lett støvsuging på tørre overflater (DV4800N, DV9610PN). Apparatet er bare beregnet for bruk i hjemmet.

Den håndholdte støvsugeren Dustbuster® fra Black & Decker er konstruert for lett støvsuging på våte og tørre overflater (WD4810N, WD7210N og WD9610N). Apparatet er bare beregnet for bruk i hjemmet.

Sikkerhetsinstruksjoner

Advarsel! Les alle sikkerhetsadvarsler og alle instruksjoner. Hvis advarslene og anvisningene nedenfor ikke overholdes, kan det medføre elektrisk støt, brann og/eller alvorlige personskader.

Advarsel! Når du bruker batteridrevne apparater, må du ta grunnleggende sikkerhetsforholdsregler, blant annet dem som er beskrevet nedenfor, for å redusere risikoen for brann, batterilekkasje, person-skade og skade på materiell.

• Les hele håndboken nøye før du bruker apparatet.
  ♦ Beregnet bruk er beskrevet i denne håndboken. Hvis du bruker annet tilbehør, kobler til annet utstyr eller bruker dette produktet til andre oppgaver enn det som er anbefalt i denne håndboken, kan det føre til fare for personskade.
  ◆ Ta vare på denne håndboken for fremtidig bruk.

Bruke apparatet

• Ikke bruk apparatet til å suge opp væske eller materialer som kan ta fyr.
• Ikke bruk apparatet i nærheten av vann.
  ◆ Ikke senk apparatet ned i vann.
  Ikke dra i ledningen når du skal fjerne laderen fra stikkontakten. Hold ledningen til laderen borte fra varmekilder, olje og skarpe kanter.
  Det er ikke meningen at dette apparatet skal brukes av unge eller svakelige personer uten tilsyn. Barn må ha tilsyn så man sikrer at de ikke leker med apparatet.

Etter bruk

◆ Ta ut støpselet til laderen før du rengjør laderen eller ladesokkelen.
- Når apparatet ikke er i bruk, skal det oppbevares på et tørt sted.
♦ Barn skal ikke ha tilgang til apparater som ikke er i bruk.

Kontroll og reparasjon

- Kontroller at apparatet ikke er skadet eller har defekte deler før du bruker det. Kontroller om noen av delene har sprekker, om bryterne er skadet, eller om det er andre forhold som kan påvirke bruken.

• Ikke bruk produktet hvis en del er skadet eller defekt.
  ◆ Overlat reparasjon eller utskifting av skadde eller defekte deler til et autorisert serviceverksted.
• Kontroller jevnlig om ledningen til laderen er skadet. Skift ut laderen hvis ledningen er skadet eller defekt.
  ♦ Forsøk aldri å fjerne eller skifte ut andre deler enn dem som er oppgitt i denne håndboken.

Ytterligere sikkerhetsinstruksjoner for batterier og ladere

Batterier

♦ Forsøk aldri å åpne uansett hvilket formål du måtte ha.
- Ikke utsett batteriet for vann.
◆ Ikke utsett batteriet for varme.
♦ Skal ikke oppbevares på steder der temperaturen kan overskride 40 °C.
♦ Skal lades bare ved omgivelsestemperaturer mellom 10 °C og 40 °C.
- Bruk bare ladere av typen som følger med maskinen/ apparatet. Hvis du bruker feil lader, kan dette føre til et elektrisk støt eller at batteriet overopphetes.
- Følg instruksjonene i avsnittet "Miljø" når du skal kaste batterier.
- Ikke skad eller deformer batteripakken ved punktering eller støt, da dette kan føre til risiko for personskade og brann.
◆ Ikke lad skadede batterier.
- Under ekstreme forhold kan det forekomme batterilekkasje. Hvis du oppdager væske på batteriene, må du tørke den forsiktig av med en klut. Unngå kontakt med huden.
- Hvis væsken kommer i kontakt med huden eller øynene, følger du instruksjonene nedenfor.

Advarsel! Batterivæsken kan føre til personskade eller skade på eiendom. Ved hudkontakt skyller du umiddelbart med vann. Hvis huden blir rød eller irritert eller smerter inntreffer, søk øyeblikkelig medisinsk hjelp. Hvis væsken kommer i kontakt med øynene, skyller du umiddelbart med vann og søker øyeblikkelig medisinsk hjelp.

Ladere

Laderen er konstruert for en bestemt spenning. Kontroller alltid at nettspenningen er i overensstemmelse med spenningen på typeskiltet.

Advarsel! Prøv aldri å skifte ut laderen med et vanlig nettstøpsel.

• Black & Decker-laderen skal bare brukes til å lade batteriet i maskinen/verktøyet som laderen kom sammen med. Andre batterier kan sprekke og føre til personskade og materiell skade.
  ◆ Prøv aldri å lade ikke-oppladbare batterier.

• Hvis strømledningen blir skadet, må den skiftes av produsenten eller et autorisert Black & Decker-service-senter så man unngår fare.
  ◆ Ikke utsett laderen for vann.
  ♦ Ikke åpne laderen.

• Ikke stikk gjenstander eller fingre ned i laderen.
• Apparatet/verktøyet/batteriet må plasseres på et sted med god lufting när det lades.

Andre personers sikkerhet

Det er ikke meningen at dette produktet skal brukes av personer (inkludert barn) med reduserte fysiske, sansemessige eller mentale evner, eller som mangler erfaring og kunnskap, med mindre de har fått oppfølging eller instruksjon når det gjelder bruken av produktet, fra en person som er ansvarlig for deres sikkerhet.
- Barn skal være under oppsyn så du er sikker på at de ikke leker med verktøyet.

Andre risikoer

Ved bruk av produktet kan det oppstå ytterligere risikoer som kanskje ikke er inkludert i sikkerhetsadvarslene som følger med. Disse risikoene kan bli forårsaket av feil bruk, langvarig bruk osv.

Selv om de relevante sikkerhetsbestemmelsene blir fulgt, og sikkerhetstiltakene blir gjennomført, kan visse gjenværende risikoer ikke unngås. Disse omfatter:

• Personskader som forårsakes av berøring av en roterende/bevegelig del.
• Personskader som forårsakes av at en del, et blad eller tilbehør endres.
• Personskader som forårsakes av langvarig bruk av et verktøy. Når du bruker et verktøy i lange perioder, må du sørge for å ta regelmessige pauser.
  ◆ Svekket hørsel.
• Helsefarer som forårsakes av innånding av støv som dannes når du bruker verktøyet (eksempel: arbeid med tre, spesielt eik, bøk og MDF).

Elektrisk sikkerhet

Laderen er konstruert for en bestemt spenning. Kontroller alltid at nettspenningen er i overensstemmelse med spenningen på typeskiltet. Prøv aldri å skifte ut laderen med et vanlig nettstøpsel.

Symboler på laderen

Les hele håndboken nøye før du bruker produktet.

Kortslutningssikker sikkerhetsskilletransformator. Nettstrømforsyningen er skilt elektrisk fra transformatorutgangen.

Laderen slår seg av automatisk hvis temperaturen i omgivelsene blir for høy. Som følge av dette vil ikke laderen virke. Ladesokkelen må kobles fra strømnettet og repareres på et autorisert serviceverksted.

Ladesokkelen er bare beregnet for bruk innendørs.

Funksjoner

Dette verktøyet har enkelte av eller alle funksjonene nedenfor.

1. På/av-bryter
2. Utløserknapp for støvbeholder
3. Ladningsindikator
4. Ladningskontakt (bare DV4800N, DV9610PN)
5. Støvbeholder
6. Lader
7. Ladesokkel (bare WD4810N, WD7210N og WD9610N)

Figur A

1. Tøyfilter for tørr støvsuging (bare DV4800N, DV9610PN)
2. Forfilter (bare DV9610N)
3. Vått/tørt-skuminnsats (bare WD4810N, WD7210N og WD9610N)
4. Vått/tørt-deflektor (bare WD4810N, WD7210N og WD9610N)

Figur B

1. Nalverktøy (bare WD4810N, WD7210N og WD9610N)
2. Drevet børstehode (bare DV9610PN)

Installasjon

Veggmontering (figur C) (bare DV9610PN)

Ved montering på vegg må du sørge for at festemetoden passer til veggtypen og at festet kan bære vekten av apparatet.

• Merk plasseringen av skruehullene (innefor rekkevidde av en stikkontakt for ladning av støvsugeren mens den henger på veggbraketten).
  ◆ Plasser laderledningen inn i det buede sporet i veggmonteringsbraketten så det blir 8–9 tommer til overs.
  ◆ Heng apparatet på veggen ved å plassere åpningen i støvsugerens sokkel over krokene på veggmonterings-braketten.

Montering

Tilbehør (figur B)

Disse modellene kan leveres med noe eller alt av følgende tilbehør:

◆ Et nalverktøy (12) til bruk på våte harde overflater (bare WD4810N, WD7210N og WD9610N).
- Et drevet børstehode (13) for støvsuging av lodne tepper. Børstehodet er særlig effektivt til å plukke opp hår, tråder osv. (bare DV9610PN).

Montering (figur D)

- Sett på det aktuelle tilbehøret fremst på apparatet. Pass på at tilbehøret er skjøvet helt inn.

Bruk

◆ Før første gangs bruk skal batteriet lades i minst 24 timer.
- Sett apparatet i ladesokkelen når det ikke er i bruk (bare WD4810N, WD7210N og WD9610N).

Advarsel! Før ladning må du passe på å tømme ut all væske og tørke godt for å unngå skade på apparatet.

Ladning av batteriet (figur E og F)

♦ Forsikre deg om at apparatet er slått av. Batteriet vil ikke bli ladet hvis på/av-bryteren er i på-stillingen.
- Sett jakkpluggen til laderen (6) inn i ladesokkelen (4) til apparatet (figur E) (bare DV4800N og DV9610PN).
◆ Sett apparatet i ladesokkelen (7) (figur F) (bare WD4810N, WD7210N og WD9610N)
- Sett laderen i stikkontakten. Det må være nettstrøm i stikkontakten. Ladningsindikatoren (3) lyser.
◆ La apparatet lade i minst 16 timer.

Under ladningen kan laderen bli varm. Dette er normalt og betyr ikke at noe er feil. Apparatet kan være tilkoblet laderen uten tidsbegrensning. Ladningsindikatoren (3) lyser så lenge apparatet er koblet til laderen som er satt i stikkontakten.

Advarsel! Ikke lad batteriet hvis temperaturen i omgivelsene er under 4 °C eller over 40 °C.

Slå på og av (figur G)

◆ Når du skal slå apparatet på, skyver du på/av-bryteren (1) fremover til posisjon 1.
◆ Når du skal slå apparatet av, skyver du på/av-bryteren (1) bakover til posisjon 0.

◆ For vanlig tørt avfall.

Våt og tørr suging (bare WD4810N, WD7210N og WD9610N)

- Til vanlig tört avfall bruker du apparatet uten naltilbehøret. Advarsel! Produktet er utformet bare for lett avfall.

♦ Dette apparatet kan også brukes til å suge opp vanlig søl av væsker. Bruk naltilbehøret på ikke-sugende, harde overflater. På sugende flater, for eksempel tepper, vil apparatet suge opp vått søl bedre uten tilbehøret.
- Du vår best resultat ved oppsuging av væske på harde overflater ved å sette nalverktøyet inn i munnstykket til beholderen.
- Du får best resultat ved bruk av dette tilbehøret hvis du holder apparatet i en vinkel på 45° og trekker det langsomt mot deg.
Ikke fyll beholderen over enden av inntakskanalen. Hvis det er væske i beholderen, må du ikke snu enheten oppned eller sidelengs, rette munnstykket oppover eller riste støvsugeren kraftig.
- Når du har suget opp væske, må du rengjøre apparatet og filteret straks. Det kan bli dannet mugg og jordslag hvis enheten ikke blir rengjort godt etter oppsuging av væske.
- Før ladning må du passe på å tømme ut all væske og tørke godt for å unngå skade på apparatet.

Oppnå best mulig sugekraft

For å opprettholde best mulig sugekraft må du rengjøre filtrene regelmessig under bruk.

Tømme og rengjøre produktet

Ta av støvbeholderen og filtrene (figur H, I, J og K)

Advarsel! Filtrene kan brukes på nytt og bør rengjøres jevnlig.

◆ Trykk på utløseren (2) og trekk støvbeholderen (5) rett av.
- Mens du holder støvbeholderen over en søppelbøtte eller lignende, trekker du ut filteret for å tømme ut innholdet i beholderen.
- Du setter støvbeholderen på plass igjen ved å sette den tilbake på håndtaket til den klikker på plass og sitter godt.

Advarsel! Bruk aldri apparatet uten filtrene. Optimal støvsuging kan bare oppnås med rene filtre.

Skuminnsats (figur J) (WD4810N, WD7210N og WD9610N)

♦ Sett skuminnsatsen (10) midt i vätt/tørt-deflektoren (11). Advarsel! Ikke bruk apparatet til å suge opp væske uten at vanndeflektoren og skuminnsatsen er satt på.

Forfilter (figur K) (DV9610PN)

Filteret og forfilteret kan skilles så de kan rengjøres bedre.

◆ Vri forfilteret (9) med klokken, og løft det av filteret (8).

Rengjøring av støvbeholdere og filtre

◆ Støvbeholderne og filtrene kan vaskes i varmt såpevann.
- Sørg for at filtrene og støvbeholderen er tørre før du setter dem på plass igjen.

Utskifting av filtrene

For modell DV4800N bruker du filter med delenummer VF110-XJ

For modell DV9610PN bruker du filter med delenummer VF110P-XJ

For modellene WD4810N, WD7210N og WD9610N bruker du filter med delenummer WVF110-XJ

Vedlikehold

Det nettdrevne/batteridrevne Black & Decker-apparatet/verktøyet er konstruert for å være i drift over lengre tid med et minimum av vedlikehold. Det er avhengig av riktig stell og regelmessig rengjøring for å fungere som det skal til enhver tid.

Advarsel! Før du utfører vedlikehold på nettdrevet/batterid-revet elektroverktøy:

• Slå av apparatet/verktøyet og trekk ut støpselet.
  ♦ Eller slå av apparatet/verktøyet og fjern batteriet fra dette hvis apparatet/verktøyet har separat batteripakke.
  ◆ Eller la batteriet gå helt tomt hvis det er innebygd, og slå deretter av.
• Fjern laderen fra stikkontakten før du rengjør den. Laderen krever ikke annet vedlikehold enn regelmessig rengjøring.
  ◆ Rengjør ventilasjonsåpningene i apparatet/verktøyet/laderen jevnlig med en myk børste eller tørr klut.
  ◆ Rengjør motorhuset regelmessig med en fuktig klut. Ikke bruk slipende eller løsemiddelbaserte rengjøringsmidler.

Miljø

kan materialer resirkuleres og brukes på nytt.

Gjenbruk av resirkulerte materialer bidrar til redusert miljøforurensing og reduserer behovet for råmateri- aler.

Black & Decker har en ordning for innsamling og resirkulering av Black & Decker-produkter som ikke skal brukes lenger. Du kan benytte denne tjenesten ved å levere produktet til et hvilket som helst autorisert serviceverksted.

Du kan finne ut hvor nærmeste autoriserte serviceverksted er, ved å kontakte din lokale Black & Decker-avdeling på adressen som er oppgitt i denne håndboken. En oversikt over autoriserte Black & Decker-serviceverksteder og alle opplysninger om ettersalgsservice og kontakter er også tilgjengelig på Internett: www.2helpU.com

Batteri

• Du bør lade ut batteriet ved å la apparatet gå til motoren stopper.
  ◆ Trykk på utløserknappen (2) og ta av støvbeholderen (5).
  ◆ Ta ut de syv skruene som holder apparatet sammen.
  ◆ Løft husdekselet bort fra enheten.
  ◆ Løsne alle ledningstilkoblinger på batteripakken.
  ◆ Ta ut batteripakken.
  ◆ Ha batteriet i passende emballasje for å sikre at ikke terminalene kan kortsluttes.
  ◆ Ta batteriet til et autorisert serviceverksted eller til nærmeste spesialavfallsstasjon.

Når batteriet først er tatt ut, kan det ikke settes inn igjen.

Tekniske data

		DV4800N (H1)WD4810N (H1)	WD7210N (H1)	DV9610PN (H1)WD9610N (H1)
Spenning V	dc	4,8 7,2 9,6
Batteri	Type	NiMH NiMH NiMH
Vekt kg		0,95 1,04 1,12
Lader		BA090020DVA090020D	BA110020DVA110020D	BA140020DVA140020D
Inngangs-spenning	V_ac	230 230 230
Utgangs-spenning	V_ac	9 11 14
Strøm mA		200 200 200
Tilnærmetladningstid	t	16 16 16
Vekt kg 0,17 0,17	0,22

Garanti

Black & Decker er trygg på kvaliteten på sine produkter og tilb-yr en enestående garanti. Denne garantierklæringen kommer i tillegg til dine lovbestemte rettigheter og er ikke i konflikt med disse. Garantien er gyldig i EU- og EFTA-medlemsstatene.

Hvis et Black & Decker-produkt går i stykker på grunn av material- og/eller fabrikasjonsfeil eller har mangler i forhold til spesifikasjonene innen 24 måneder fra kjøpet, påtar Black & Decker seg å skifte ut defekte deler, reparere produkter som har vært utsatt for alminnelig slitasje, eller bytte ut slike produkter med minst mulig vanskelighet for kunden, med mindre:

◆ Produktet har vært brukt i yrkes-/næringsvirksomhet eller til utleie.
◆ Produktet har vært utsatt for feilaktig bruk eller dårlig vedlikehold.
◆ Produktet har blitt skadet av fremmede gjenstander eller stoffer eller ved et uhell.
- Andre enn autoriserte serviceverksteder eller Black & Deckers serviceteknikere har forsøk å reparere produktet.

For å ta garantien i bruk må du vise kjøpskvittering til forhandleren eller til et autorisert serviceverksted. Du kan finne ut hvor nærmeste autoriserte serviceverksted er, ved å kontakte din lokale Black & Decker-avdeling på adressen som er oppgitt i denne håndboken. En oversikt over autoriserte Black & Decker-serviceverksteder og alle opplysninger om ettersalgsservice og kontakter er også tilgjengelig på Internett: www.2helpU.com

Besøk vårt webområde www.blackanddecker.no for å registrere ditt nye Black & Decker-produkt og for å holde deg oppdatert om nye produkter og spesialtilbud. Du finner mer informasjon om Black & Decker og produktutvalget vårt på www.blackanddecker.no.

Tilsigtet brug

Din Black & Decker Dustbuster® håndholdte støvsuger er udviklet til let tør støvsugning (DV4800N, DV9610PN)..

Elektricitet og sikkerhed

Disse modeller kan leveres med enkelte dele fra det følgende tilbehør:

Fjernelse af støvbeholderen og filtrene (fig. H, I, J og K).

Filteret og forfilteret kan skilles ad for at lette rengøringen.

Ikke glem å registrere produktet ditt!

www.blackanddecker.no/productregistration Registrer produktet ditt online på www.blackanddecker.no/productregistration, eller send ditt navn, etternavn og produktkode til Black & Decker i ditt eget land.

DANSK
