Märke	Black & Decker
Modell	WD9610
Dammsugartyp	Trådlös handdammsugare
Märkspänning	9,6 V DC
Batterityp	NiMH (Nickel-metallhydrid)
Apparatens vikt	1,12 kg
Laddare modell	BA140020D / VA140020D
Laddarens inspänning	230 V AC
Laddarens utspänning	14 V AC
Laddström	200 mA
Rekommenderad laddtid	16 timmar (första laddning: 24 timmar)
Dammbehållarens kapacitet	Cirka 0,5 L (uppskattning)
Huvudfilter	Skuminsats för torr/våt + avledare
Reservfilter referens	WVF110-XJ
Medföljande tillbehör	Skrapa för vätskor på hårda ytor
Användning	Torr och våt (små mängder vätska)
Strömförsörjning	Inbyggt batteri, laddning via laddbas eller direktuttag
Underhåll	Rengör behållare och filter med tvålvatten, torka före återmontering
Säkerhet	Dubbel isolering, doppa inte i vatten, använd inte nära vattenkälla
Garanti	24 månader
Återvinning	Avtagbart batteri för separat återvinning

Vanliga frågor - WD9610 BLACK & DECKER

Hur lång tid tar det att ladda WD9610-batteriet fullt?

Första laddningen bör vara minst 24 timmar. Efterföljande laddningar tar cirka 16 timmar. Laddindikatorn blinkar under laddning.

Kan jag använda WD9610-dammsugaren för att suga upp vätska?

Ja, WD9610 är utformad för att suga upp små mängder vätska. Använd medföljande skrapa på hårda, icke-absorberande ytor. Efter vätskesugning, töm behållaren och rengör filtret omedelbart för att undvika mögel.

Hur tömmer jag dammbehållaren och rengör filtret?

Tryck på frigöringsknappen (2) för att ta bort dammbehållaren. Håll den över en soptunna och dra ut filtret för att tömma det. Behållare och filter kan tvättas i varmt tvålvatten. Se till att de är helt torra innan de sätts tillbaka.

Vilken typ av filter använder WD9610 och hur ofta ska jag byta det?

WD9610 använder en skuminsats och en avledare för torr/våt. Filtret bör bytas var 6–9:e månad eller om det är slitet/skadat. Reservfilter referens är WVF110-XJ.

Kan jag använda dammsugaren utan filter?

Nej, använd aldrig apparaten utan filter. Filtret är nödvändigt för att skydda motorn och bibehålla god sugkraft.

Hur vet jag om batteriet laddas?

När apparaten är ansluten till laddaren, blinkar laddindikatorn (3). Den fortsätter att blinka så länge apparaten är ansluten.

Vad gör jag om dammsugaren förlorar sugkraft?

Kontrollera att dammbehållaren inte är full och att filtret inte är igensatt. Rengör filtret regelbundet för att bibehålla maximal sugkraft. Om problemet kvarstår, kontrollera tillbehören för eventuella blockeringar.

Kan jag låta dammsugaren vara ansluten till laddaren hela tiden?

Ja, apparaten kan vara ansluten till laddaren kontinuerligt. Laddaren är utformad för underhållsladdning utan risk.

Hur byter jag batteriet i WD9610?

Batteriet är inbyggt och inte användarutbytbart. För att byta måste apparaten demonteras (ta bort 7 skruvar, lyft av locket, koppla bort kontakterna). Kontakta en auktoriserad reparatör för byte.

Är dammsugaren lämplig för mattor?

Ja, för mattor, använd inte skrapan. Dammsugaren är effektiv för att suga upp små skräp på mattor. För bättre sug på heltäckningsmatta levereras modell DV9610PN med en elborste, men WD9610 har inte det.

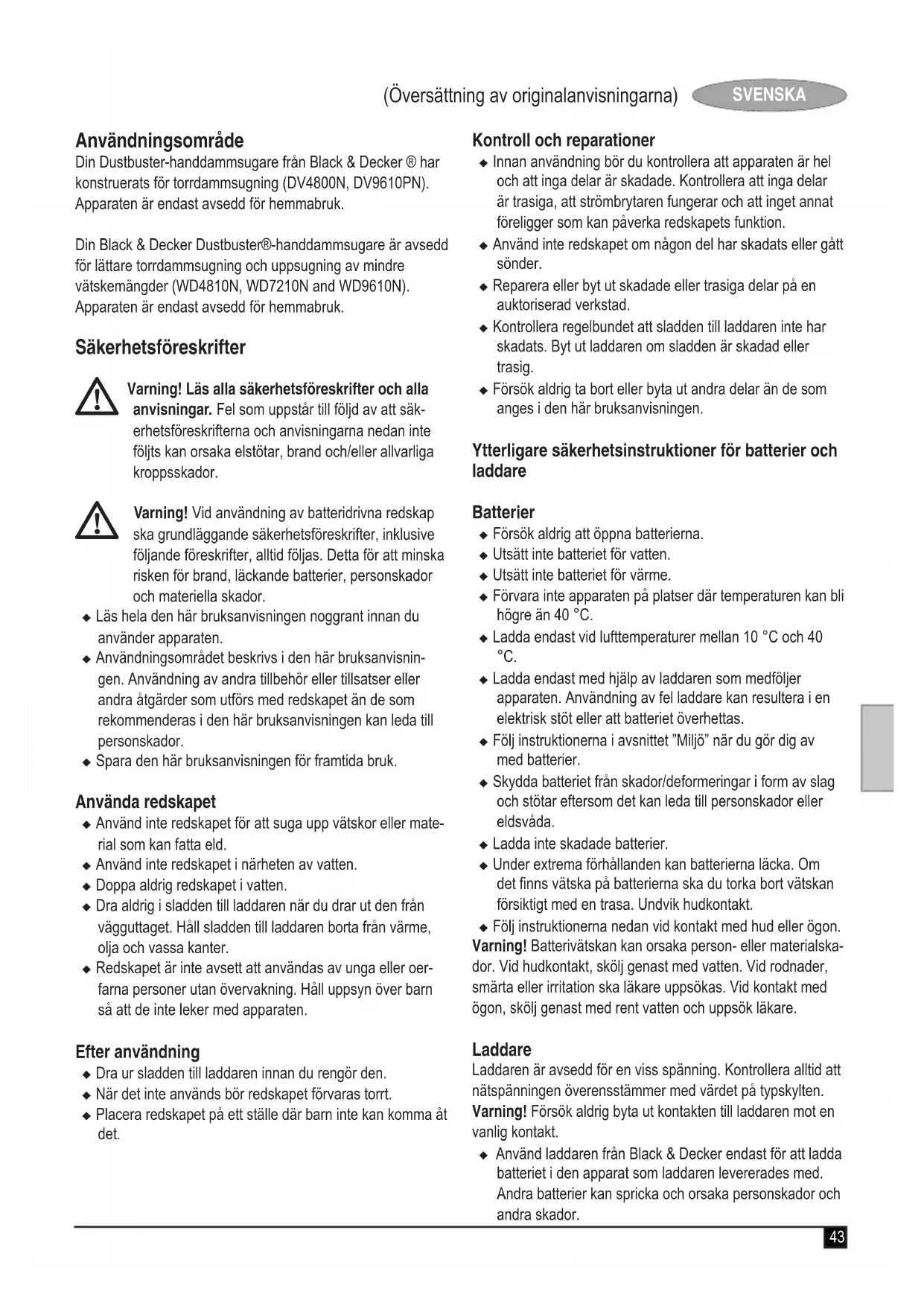

BRUKSANVISNING WD9610 BLACK & DECKER

Din Dustbuster-handdammsugare från Black & Decker ® har konstruerats för torrdammsugning (DV4800N, DV9610PN). Apparaten är endast avsedd för hemmabruk.

Din Black & Decker Dustbuster®-handdammsugare är avsedd för lättare torrdammsugning och uppsugning av mindre vätskemängder (WD4810N, WD7210N and WD9610N). Apparaten är endast avsedd för hemmabruk.

Säkerhetsföreskrifter

Varning! Läs alla säkerhetsföreskrifter och alla anvisningar. Fel som uppstår till följd av att säkerhetsföreskrifterna och anvisningarna nedan inte följts kan orsaka elstötar, brand och/eller allvarliga kroppsskador.

Varning! Vid användning av batteridrivna redskap ska grundläggande säkerhetsföreskrifter, inklusive följande föreskrifter, alltid följas. Detta för att minska risken för brand, läckande batterier, personskador och materiella skador.

• Läs hela den här bruksanvisningen noggrant innan du använder apparaten.
• Användningsområdet beskrivs i den här bruksanvisningen. Användning av andra tillbehör eller tillsatser eller andra åtgärder som utförs med redskapet än de som rekommenderas i den här bruksanvisningen kan leda till personskador.
  ◆ Spara den här bruksanvisningen för framtida bruk.

Använda redskapet

◆ Använd inte redskapet för att suga upp vätskor eller material som kan fatta eld.
◆ Använd inte redskapet i närheten av vatten.
◆ Doppa aldrig redskapet i vatten.
- Dra aldrig i sladden till laddaren när du drar ut den från vägguttaget. Håll sladden till laddaren borta från värme, olja och vassa kanter.
- Redskapet är inte avsett att användas av unga eller oerfarna personer utan övervakning. Håll uppsyn över barn så att de inte leker med apparaten.

Efter användning

♦ Dra ur sladden till laddaren innan du rengör den.
◆ När det inte används bör redskapet förvaras torrt.
◆ Placera redskapet på ett ställe där barn inte kan komma åt det.

Kontroll och reparationer

• Innan användning bör du kontrollera att apparaten är hel och att inga delar är skadade. Kontrollera att inga delar är trasiga, att strömbrytaren fungerar och att inget annat föreligger som kan påverka redskapets funktion.
  ◆ Använd inte redskapet om någon del har skadats eller gått sönder.
  ◆ Reparera eller byt ut skadade eller trasiga delar på en auktoriserad verkstad.
• Kontrollera regelbundet att sladden till laddaren inte har skadats. Byt ut laddaren om sladden är skadad eller trasig.
• Försök aldrig ta bort eller byta ut andra delar än de som anges i den här bruksanvisningen.

Ytterligare säkerhetsinstruktioner för batterier och laddare

Batterier

◆ Försök aldrig att öppna batterierna.
◆ Utsätt inte batteriet för vatten.
◆ Utsätt inte batteriet för värme.
- Förvara inte apparaten på platser där temperaturen kan bli högre än 40 °C.
◆ Ladda endast vid lufttemperaturer mellan 10 °C och 40 °C.

- Ladda endast med hjälp av laddaren som medföljer apparaten. Användning av fel laddare kan resultera i en elektrisk stöt eller att batteriet överhettas.

- Följ instruktionerna i avsnittet "Miljö" när du gör dig av med batterier.

- Skydda batteriet från skador/deformeringar i form av slag och stötar eftersom det kan leda till personskador eller eldsvåda.

◆ Ladda inte skadade batterier.

- Under extrema förhållanden kan batterierna läcka. Om det finns vätska på batterierna ska du torka bort vätskan försiktigt med en trasa. Undvik hudkontakt.

◆ Följ instruktionerna nedan vid kontakt med hud eller ögon.

Varning! Batterivätskan kan orsaka person- eller materialskador. Vid hudkontakt, skölj genast med vatten. Vid rodnader, smärta eller irritation ska läkare uppsökas. Vid kontakt med ögon, skölj genast med rent vatten och uppsök läkare.

Laddare

Laddaren är avsedd för en viss spänning. Kontrollera alltid att nätspänningen överensstämmer med värdet på typskylten.

Varning! Försök aldrig byta ut kontakten till laddaren mot en vanlig kontakt.

- Använd laddaren från Black & Decker endast för att ladda batteriet i den apparat som laddaren levererades med. Andra batterier kan spricka och orsaka personskador och andra skador.

NORSK

• Försök aldrig ladda batterier som inte är uppladdningsbara.
• Om nätsladden är skadad måste den bytas ut av tillverkaren eller en auktoriserad Black & Decker-verkstad för att undvika fara.
  ◆ Utsätt inte laddaren för vatten.
  ♦ Öppna inte laddaren.
  ◆ Gör ingen åverkan på laddaren.
  ◆ Redskapet/verktyget/batteriet ska placeras på en plats med god ventilation vid laddning.

Säkerhet för andra

- Redskapet ska inte användas av personer (inklusive barn) med nedsatt fysisk eller psykisk förmåga eller bristande erfarenhet och kunskap om de inte får vägledning och övervakas av en person som ansvarar för deras säkerhet.

- Barn ska hållas under uppsikt så att de inte leker med verktyget.

Övriga risker.

Ytterligare risker som inte finns med i de bifogade säkerhetsföreskrifterna kan uppstå när verktyget används. Dessa risker kan uppstå vid felaktig användning, långvarig användning, o.s.v.

Även om alla relevanta säkerhetsföreskrifter följs och säkerhetsanordningar används kan vissa ytterligare risker inte undvikas. Dessa innefattar:

♦ Skador orsakade av att roterande/rörliga delar vidrörs.
♦ Skador som uppstår vid byte av delar, blad eller tillbehör.
♦ Skador som orsakas av långvarig användning av ett verktyg. Se till att ta regelbundna raster när du använder ett verktyg under en längre period.
♦ Skador på hörseln.
- Hälsorisker orsakade av inandning av damm när redskapet används (exempel: arbete med trä, särskilt ek, bok och MDF).

Elektrisk säkerhet

Laddaren är avsedd för en viss spänning. Kontrollera alltid att nätpänningen överensstämmer med värdet på typskylten. Försök aldrig byta ut kontakten till laddaren mot en vanlig kontakt.

Symboler på laddaren

Läs hela den här bruksanvisningen noggrant innan du använder apparaten.

tersom redskapet är dubbelisolerat behövs ingen jordledare. Kontrollera alltid att nätpänningen överensstämmer med värdet på typskylten.

Kortslutningssäker säkerhetsisoleringstransformator. Elnätet är elektriskt avskilt från transformators utgång.

Laddaren stängs av automatiskt om temperaturen blir för hög. Den går då inte längre att använda. Laddaren måste kopplas från eluttaget och tas till en auktoriserad verkstad för reparation.

Laddaren är endast avsedd för användning inomhus.

Funktioner

Detta redskap har några eller samtliga av följande funktioner.

1. Strömbrytare
2. Låsknapp för behållare
3. Laddningsindikator
4. Laddningsuttag (endast DV4800N, DV9610PN)
5. Dammbehållare
6. Laddare
7. Laddare (endast WD4810N, WD7210N och WD9610N)

Fig. A

1. Tygfilter för torrsugning (endast DV4800N, DV9610PN)
2. Förfilter (endast DV9610N)
3. Skumplastinsats, våt-/torrsugning (endast WD4810N, WD7210N och WD9610N)
4. Våt-/torrskydd (endast WD4810N, WD7210N och WD9610N)

Fig. B

1. Gummiskrapa (endast WD4810N, WD7210N och WD9610N)
2. Motorborsthuvud (endast DV9610PN)

Installation

Väggmontering (fig. C) (endast DV9610PN)

Produkten kan monteras på en vägg för att du enkelt ska kunna förvara och ladda apparaten.

Om du monterar den på väggen ska du göra det på ett sätt som är lämpligt för väggtypen och för apparatens vikt.

• Markera platsen för skruvhålen (inom räckhåll från ett eluttag så att apparaten kan laddas medan den sitter i väggfästet).
• Sätt i laddarens sladd i den svängda öppningen i väggfästet så att ca 20–23 cm återstår.
  ◆ Häng upp redskapet på väggen genom att placera basplattans öppning över krokarna på väggfästet.

Montering

Tillbehör (fig. B)

De här modellerna kan levereras med några av följande tillbehör:

• En gummiskrapa (12) för användning på våta och hårdaytor. (Endast WD4810N, WD7210N och WD9610N)
• Med motorborsthuvudet (13) för dammsugning av mattor med skuren lugg. Borsthuvudet är särskilt användbart för att suga upp till exempel hårstrån, trådar osv. (endast DV9610PN)

Montering (Fig. D)

- Montera tillbehöret längst fram på apparaten. Se till att tillbehöret är helt inskjutet.

Användning

• Innan apparaten används första gången måste batteriet laddas i minst 24 timmar.
  ◆ Placera redskapet i laddaren när det inte används. (Endast WD4810N, WD7210N och WD9610N)

Varning! Innan laddning ska du se till att tömma ut all vätska och torka redskapet noggrant så att det inte skadas.

Ladda batteriet (Fig. E och F)

• Kontrollera att redskapet är avstängt. Batteriet laddas inte om strömbrytaren är i läge på.
  ◆ Sätt i kontakten till laddaren (6) i redskapets laddningsuttag (4) (Fig. E). (Endast DV4800N och DV9610PN)
  ◆ Placera redskapet i laddaren (7) (Fig. F). (Endast WD4810N, WD7210N och WD9610N)
  ◆ Anslut laddaren. Slå på den vid eluttaget. Laddningsindikatorn (3) börjar lysa.
  ◆ Låt apparaten laddas i minst 16 timmar.

Medan apparaten laddas kan laddaren bli varm. Det är normalt och innebär inte att något är fel. Apparaten kan lämnas ansluten till laddaren hur länge som helst. Laddningsindikatorn (3) lyser när apparaten är ansluten till laddaren och laddaren är ansluten till ett eluttag.

Varning! Ladda inte batteriet om lufttemperaturen är lägre än 4 °C eller högre än 40 °C.

Starta och stoppa verktyget (fig. G)

• Slå på apparaten genom att dra fram strömbrytaren (1) till läge 1.
• Slå av apparaten genom att dra tillbaka strömbrytaren (1) till läge 0.

◆ För dagliga mängder av torrt material.

Våt- och torrsugning (endast WD4810N, WD7210N och WD9610N)

- För normala mängder av torrt material använder du redskapet utan gummiskrapan.

Varning! Din produkt är endast avsedd att användas för uppsugning av små mängder.

Det här redskapet kan också användas för uppsugning av normala vätskemängder. Använd gummiskrapan på icke-absorberande hårda ytor. På absorberande ytor, t.ex. mattor, blir vätskeuppsugningsförmågan bättre om apparaten används utan gummiskrapan.
- Bäst prestanda för vätsugning på härda ytor får du genom att sätta fast gummiskrapan i behållarens munstycke.
- För bästa resultat med gummiskrapan bör apparaten hållas i 45° vinkel. Dra sedan apparaten långsamt mot dig.
- Fyll inte behållaren över änden på inloppet. Vänd inte enheten upp och ned eller i sidled, vänd inte munstycket uppåt och skaka inte redskapet för hårt om det finns vätska i behållaren.
◆ Rengör omedelbart redskapet och filtret efter att du har sugit upp vätska. Mögel och mjöldagg kan bildas om enheten inte rengörs ordentligt efter våtsugning.
- Innan laddning ska du se till att tömma ut all vätska och torka redskapet noggrant så att det inte skadas.

Optimera sugkraften

Filtren bör rengöras regelbundet för att optimera sugkraften.

Tömma och rengöra produkten.

Ta bort dammbehållaren och filtren (fig. H, I, J och K).

Varning! Filtren kan återanvändas och bör rengöras med jämna mellanrum.

◆ Tryck på lässpärren (2) och ta bort dammbehållaren (5).
- Medan du håller dammbehållaren över en soptunna eller ett handfat drar du ut filtret och tömmer ut innehållet i behållaren.
◆ Sätt tillbaka dammbehållaren genom att trycka på den på handtaget tills den "klickar" på plats ordentligt.

Varning! Använd aldrig apparaten utan filtren. Dammsugningen fungerar bäst med rena filter.

Skumplastinsats (fig. J) (WD4810N, WD7210N och WD9610N)

- Sätt in skumplastinsatsen (10) i mitten av våt-/torrskyddet(11).

Varning! Använd aldrig redskapet för våta arbeten om inte vattenskyddet och skumplastskyddet är monterat.

Förfilter (fig. K) (DV9610PN)

Filtret och förfiltret kan separeras för bättre rengöring.

◆ Vrid förfiltret (9) medurs och ta bort det från filtret (8).

Rengöra dammbehållarna och filtren

◆ Dammbehållarna och filtren kan tvättas i varmt tvålvatten.
- Se till att filtren och dammbehållaren är torra innan återmonteringen.

Byta filtren

Filtren bör bytas ut var sjätte till nionde månad eller om de är utslitna eller trasiga.

Filter finns att köpa hos din Black & Decker-återförsäljare:

För modell: DV4800N använder du filterreservdelsnummer VF110-XJ

För modell: DV9610PN använder du filterreservdelsnummer VF110P-XJ

För modellerna: WD4810N, WD7210N och WD9610N använder du filterreservdelsnummer WVF110-XJ

Underhåll

Det här Black & Decker-verktyget (med eller utan sladd) är konstruerat för att fungera under lång tid med minsta möjliga underhåll. Med rätt underhåll och regelbunden rengöring behåller verktyget sin prestanda.

Varning! Innan något underhåll utförs på elektriska redskap med eller utan sladd:

◆ Stäng av redskapet/verktyget och dra ur nätkontakten.
- Du kan också ta ut batteriet ur redskapet om redskapet har ett separat batteri.
- Om batteriet är inbyggt låter du det laddas ur helt innan avstängningen.
- Dra ur sladden till laddaren innan du rengör den. Laddaren behöver inget annat underhåll än regelbunden rengöring.
◆ Rengör regelbundet redskapets/verktygets/laddarens luftintag med en mjuk borste eller torr trasa.
◆ Rengör kåpan regelbundet med en fuktig trasa. Använd aldrig rengöringsmedel med lösnings- eller slipmedel.

Skydda miljön

Separat insamling. Produkten får inte kastas i hushållssoporna.

Tänk på miljön när du slänger denna Black & Decker-produkt. Släng den inte tillsammans med hushållsavfallet. Lämna produkten för separat insamling.

samling av uttjänta produkter och förpackningsmaterial gör att material kan återanvändas. Användning av återvunnet material minskar föroreningar av miljön och behovet av råmaterial.

Lokala föreskrifter kan kräva separat insamling av elprodukter från hushållen, vid kommunala insamlingsplatser eller hos återförsäljaren när du köper en ny produkt.

Black & Decker samlar in och återvinner uttjänta Black & Decker-produkter. Om du vill utnyttja denna tjänst återlämnar du produkten till en auktoriserad verkstad, som samlar in den för vår räkning.

För information om närmaste auktoriserade verkstad, kontakta det lokala Black & Decker-kontoret på den adress som är angiven i bruksanvisningen. En lista över alla auktoriserade Black & Decker-verkstäder samt servicevillkor finns på Internet: www.2helpU.com

Batteri

Om du vill skrota produkten själv måste batteriet tas bort enligt nedan och kastas enligt lokala bestämmelser.

• Du bör tömma batteriet genom att låta dammsugaren vara påslagen tills motorn stannar.
  ◆ Tryck på läsknappen (2) och ta loss dammbehållaren (5).
  ◆ Ta bort de sju skruvarna som håller ihop apparatens hölje.
  ◆ Lyft bort kåpan på höljet från enheten.
• Lossa alla anslutningar från batteriet.
  ◆ Ta ut batteriet.
  ◆ Packa in batteriet så att polerna inte kan kortslutas.
  ◆ Ta med batteriet till en verkstad eller en återvinningsstation.

När batteriet har tagits ur går det inte att sätta tillbaka det.

Tekniska data

		DV4800N (H1) WD4810N (H1)	WD7210N (H1)	DV9610PN (H1) WD9610N (H1)
Spänning V	dc	4,8 7,2 9,6
Batteri	Typ	NiMH NiMH NiMH
Vikt kg		0,95 1,04 1,12
Laddare		BA090020D VA090020D	BA110020D VA110020D	BA140020D VA140020D
Inspänning V	ac	230 230 230
Utspänning V	ac	9 11 14
Strömstyrka mA		200 200 200
Ungefärlig laddningstid	tim	16 16 16
Vikt kg 0,17 0,17	0,22

Garanti

Black & Decker garanterar att produkten är fri från material- och/eller fabrikationsfel vid leverans till kund. Garantin gäller utöver konsumentens rättigheter enligt lag och påverkar inte dessa. Garantin gäller inom medlemsstaterna i Europeiska Unionen och i det Europeiska Frihandelsområdet.

Om en Black & Decker-produkt går sönder på grund av material- och/eller fabrikationsfel eller brister i överensstämmelse med specifikationen, inom 24 månader från köpet, åtar sig Black & Decker att reparera eller byta ut produkten med minsta besvär för kunden, förutom om:

◆ Produkten har använts i kommersiellt eller yrkesmässigt syfte eller i uthyrningssyfte.
◆ Produkten har utsatts för felaktig användning eller skötsel.
◆ Produkten har skadats av främmande föremål, ämnen eller genom olyckshändelse.
◆ Reparation har utförts av någon annan än en auktoriserad Black & Decker-verkstad.

Vid garantianspråk ska produkten och inköpskvittot lämnas till återförsäljaren eller till en auktoriserad verkstad. För information om närmaste auktoriserade verkstad, kontakta det lokala Black & Decker-kontoret på den adress som är angiven i bruksanvisningen. En lista över alla auktoriserade Black & Decker-verkstäder samt servicevillkor finns på Internet: www.2helpU.com

Besök vår webbplats www.blackanddecker.se för att registrera din nya Black & Decker-produkt samt för att erhålla information om nya produkter och specialerbjudanden. Vidare information om märket Black & Decker och vårt produktsortiment återfinns på www.blackanddecker.se

Bruksområde

Glöm inte att registrera produkten!

www.blackanddecker.se/productregistration Registrera produkten online på www.blackanddecker.se/productregistration eller skicka namn och produktkod till Black & Decker i landet du bor i.

NORSK
