BRUKSANVISNING BHFEV36B2DW BLACK & DECKER

(Översättning av originalanvisningarna)

SVENSKA

Avsedd användning

Din BLACK+DECKER, BHFEV36B2D, BHFEV36B2DW 4-i-1 sladdlösa dammsugare har designats för dammsugning.

Dessa apparater är endast avsedd för hemmabruk.

Läs hela den här bruksanvisningen noggrant innan du börjar använda apparaten.

Säkerhetsinstruktioner

Varning! Läs alla säkerhetsvarningar och alla instruktioner. Fel som uppstår till följd av att varningarna och instruktionerna som listas nedan inte följts kan orsaka elstötar, brand och/eller allvarliga kroppsskador.

- Avsedd användning beskrivs i denna manual. Använd inte apparaten med andra tillbehör eller tillsatser än de som rekommenderas i den här bruksanvisningen eftersom detta kan leda till personskador.

- Spara den här bruksanvisningen för framtida referens.

Använda apparaten

• Använd inte apparaten för att suga upp vätskor eller material som kan fatta eld.
• Använd inte apparaten i närheten av vatten.
• Sänk aldrig apparaten i vatten.
• Dra aldrig i sladden till laddaren när du drar ut den från vägguttaget. Håll sladden till laddaren borta från värme, olja och vassa kanter.

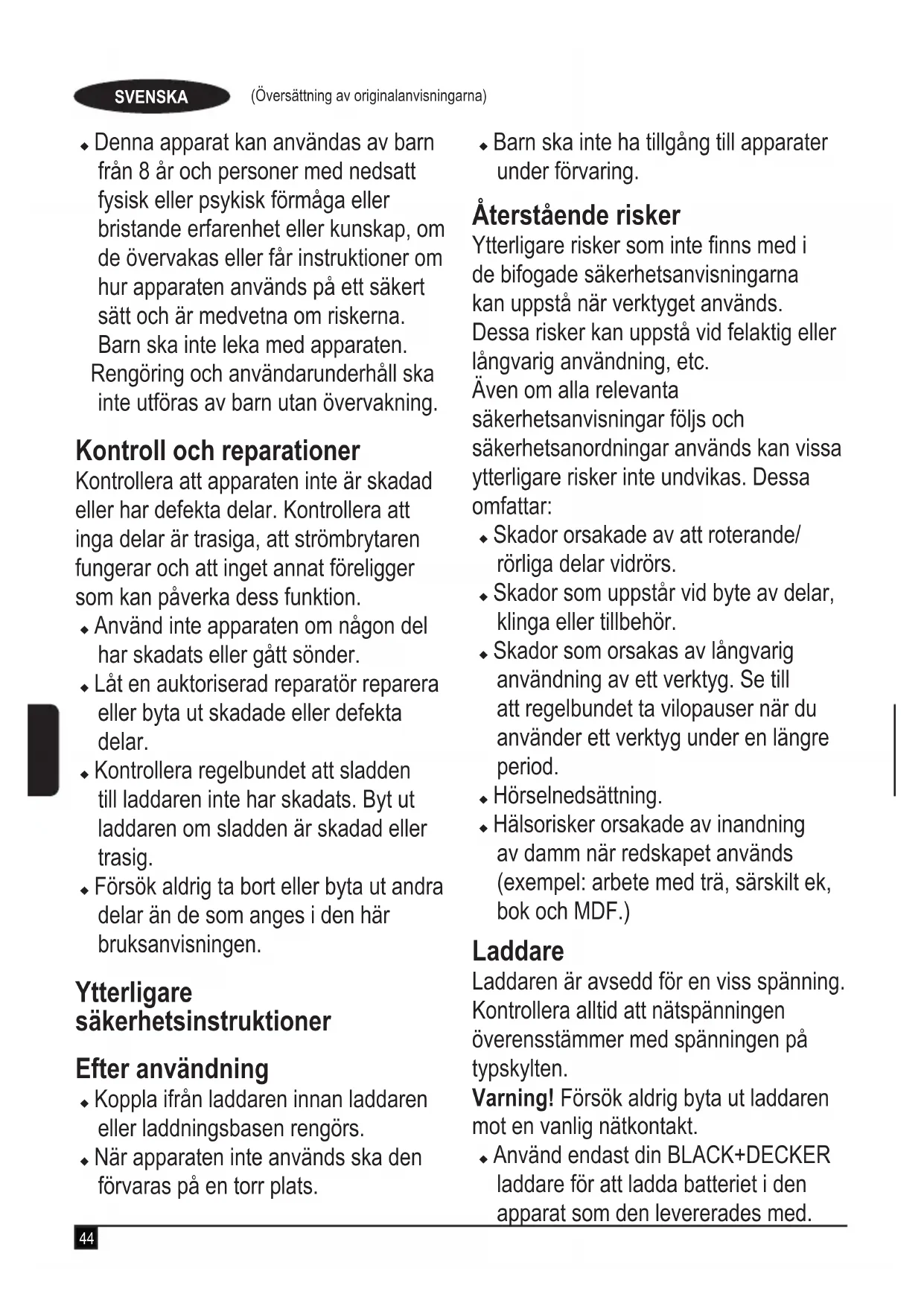

- Denna apparat kan användas av barn från 8 år och personer med nedsatt fysisk eller psykisk förmåga eller bristande erfarenhet eller kunskap, om de övervakas eller får instruktioner om hur apparaten används på ett säkert sätt och är medvetna om riskerna. Barn ska inte leka med apparaten. Rengöring och användarunderhåll ska inte utföras av barn utan övervakning.

Kontroll och reparationer

Kontrollera att apparaten inte är skadad eller har defekta delar. Kontrollera att inga delar är trasiga, att strömbrytaren fungerar och att inget annat föreligger som kan påverka dess funktion.

• Använd inte apparaten om någon del har skadats eller gått sönder.
• Låt en auktoriserad reparatör reparera eller byta ut skadade eller defekta delar.
• Kontrollera regelbundet att sladden till laddaren inte har skadats. Byt ut laddaren om sladden är skadad eller trasig.
• Försök aldrig ta bort eller byta ut andra delar än de som anges i den här bruksanvisningen.

Ytterligare säkerhetsinstruktioner

Efter användning

• Koppla ifrån laddaren innan laddaren eller laddningsbasen rengörs.
• När apparaten inte används ska den förvaras på en torr plats.

- Barn ska inte ha tillgång till apparater under förvaring.

Återstående risker

Ytterligare risker som inte finns med i de bifogade säkerhetsanvisningarna kan uppstå när verktyget används. Dessa risker kan uppstå vid felaktig eller långvarig användning, etc. Även om alla relevanta säkerhetsanvisningar följs och säkerhetsanordningar används kan vissa ytterligare risker inte undvikas. Dessa omfattar:

• Skador orsakade av att roterande/rörliga delar vidrörs.
• Skador som uppstår vid byte av delar, klinga eller tillbehör.
• Skador som orsakas av långvarig användning av ett verktyg. Se till att regelbundet ta vilopauser när du använder ett verktyg under en längre period.
• Hörselnedsättning.
• Hälsorisker orsakade av inandning av damm när redskapet används (exempel: arbete med trä, särskilt ek, bok och MDF.)

Laddare

Laddaren är avsedd för en viss spänning. Kontrollera alltid att nätspänningen överensstämmer med spänningen på typskylten.

Varning! Försök aldrig byta ut laddaren mot en vanlig nätkontakt.

- Använd endast din BLACK+DECKER laddare för att ladda batteriet i den apparat som den levererades med.

Andra batterier kan spricka och orsaka personskador och andra skador.

• Försök aldrig att ladda ej uppladdningsbara batterier.
• Om nätsladden är skadad, måste den för att undvika risker, bytas ut av tillverkaren eller en auktoriserad BLACK+DECKER-verkstad.
• Utsätt inte laddaren för vatten.
• Öppna inte laddaren.
  ♦ Gör ingen åverkan på laddaren.
• Apparaten/batteriet ska placeras på en plats med god ventilation vid laddning.

Elsäkerhet

Symboler på laddaren

s hela den här bruksanvisningen noggrant innan du använder apparaten.

etta verktyg är dubbelt isolerat; av den orsaken krävs ingen jordledning. Kontrollera alltid så att spänningen på nätet motsvarar den spänning som finns angiven på märkplåten.

Laddningsbasen är endast avsedd för användning inomhus.

Följande symboler finns på denna apparat tillsammans med datumkoden

Läs hela den här bruksanvisningen noggrant innan du använder apparaten

BHFEV36B2D laddare 90616337 - ** BHFEV36B2DW använder laddare SSC-360.040 **

Funktioner

Detta verktyg har några eller samtliga av följande funktioner.

1. Strömbrytare
2. 3 hastighetsströmbrytare
   2a. Roterande borste aktiveringsknapp
3. Laddningsstatus
4. 36V Batteri
5. 36V laddare

5a. Väggförvaringskonsol (tillgängligt för BHFEV36B2DW)

1. Löstagbar dammbehållare med filterblandare
2. Dammbehållarlucka
3. Golvmunstycke
4. Förlängningsrör
5. 2-i-1 tillbehörsverktyg
6. Elementmunstycke (tillgänglig för beställning genom vår serviceavdelning)
7. Klämma tillbehörsförvaring
8. Djurhårvsverktyg (tillgänglig för beställning via vår serviceavdelning)
9. Dammborste med bred öppning
10. Upphängningskrok för väggförvaringskonsol (5a)

Ladda ett batteri

BLACK+DECKERs laddare är designade att ladda BLACK+DECKERs batteripaket.

Notera: För att garantera maximal prestanda och livslängd för litium- batteripaket:

◆ Ladda batteripaketet fullt innan första användning.
- ladda urladdade batterier så snart som möjligt efter varje användning.
◆ Ladda inte ur batterier helt.

Laddning (bild A)

• Koppla in laddaren (5) i lämpligt uttag innan batteripaketet (4) sätts i.
  ◆ Sätt i batteripaketet i bordsladdaren (5).
• När bordsladdaren används blinkar en grön LED (5b) för att indikera att batteriet laddas.
• När laddningen är klar indikeras detta av att den gröna LED (5b) lyser kontinuerligt. Batteriet är fulladdat och kan nu användas eller lämnas i laddaren.

Notera: Batteriet inkluderar en indikator för batteristatus för att snabb avgöra batteriets livslängd. Genom att trycka på knappen för batteristatus (4a) kan du enkelt se hur mycket laddning som finns kvar i batteriet.

Väggmonterad dammsugarförvaring (tillgänglig via vår serviceavdelning) (bild N)

Produkten kan monteras på en vägg för att du enkelt ska kunna förvara apparaten.

Vid montering på väggen ska du se till att monteringsmetoden är lämplig för väggtypen och för apparatens vikt.

• Markera platsen för förvaringskonsolens skruvhål på väggen.
• Montera väggförvaringskonsolen på väggen med lämpliga skruvar och pluggar för väggtypen och för apparatens vikt.

Installera batteripaket (bild B)

• Sätt in batteripaketet (4) i verktyget tills ett hörbart klick hörs såsom visas i bild B.
• Se till att batteripaketet sitter helt på plats och är låst i positionen.

Ta bort batteripaketet

- Tryck ned batterilåsknappen och dra bort batteripaketet (4) från verktyget.

Montering (bild C)

Rikta in ovansidan av förlängningsröret (9) mot dammsugningsingången (16) såsom visas i bild C.
♦ Skjut förlängningsröret (9) på dammsugningsingången (16) så att det läses på plats.
Rikta in undersidan av förlängningsröret (9) mot golvmunstycket (8) såsom visas i bild C.
♦ Skjut undersidan av förlängningsröret (9) på golvmunstycket (8) så att det låses på plats.
- För att ta bort ett tillbehör, tryck på tillbehörets låshake som är placerat på tillbehöret och dra bort det.

ANVÄNDNING

Denna dammsugare kan användas på ett av fyra sätt.

◆ Med förlängningsröret (9) och golvborsten (8) såsom visas i bild C.
- Med golvborsten (8) och dammsugarinloppet (16) en såsom visas i bild D.
◆ Med förlängningsröret (9) och ett tillbehörsverktyg (10), (11), (13) eller (14) såsom visas i bild E.
- Med ett tillbehörsverktyg (10), (11), (13) eller (14) och dammsugarinloppet (16) såsom visas i bild E.
- Tillbehör som inte medföljer enheten kan beställas från serviceavdelningen.

Slå PÅ och stänga AV (bild F)

◆ Slå på PÅ genom att trycka in strömbrytaren (1).
- För ökad effekt, skjut den variabla strömomkopplaren (2) framåt.

Notera: Golvborsten (8) kommer att slås på när den fästs på dammsugaren eller förlängningsröret (den kan slås av genom att trycka på knappen 2a på displayen). LED arbetsbelysningen på framsidan av golvmunstycket kommer att lysa närhelst den roterande borstens aktiveringsknapp (2a) slås PÅ (den kan stängas av genom att trycka på knappen igen).

Notera: Statusen på laddningsindikatorernas LED (3) kommer att lyda medan dammsugaren är påslagen.

◆ Stäng AV genom att trycka in strömbrytaren (1).
- Sätt tillbaka batteriet i laddaren omedelbart efter användning så att den är redo att användas och fulladdad för nästa användning.

Använda ett tillbehör (bild G)

Dammsugaren kan levereras med vissa av följande verktyg.

◆ 2-i-1 tillbehörsverktyg (10)
◆ Elementmunstycke (11).
♦ Verktyg för djurhår (13).
◆ Dammborste med bred öppning (14).

• Tillbehörsverktyget (10), (11), (13) eller (14) kan monteras antingen direkt på förlängningsröret (6) eller på dammsugarinloppet (5) såsom visas i bild G.
  Rikta in ovansidan av tillbehörsverktyget (10), (11), (13) eller (14) mot dammsugarinloppet (16) eller på förlängningsrörets anslutning (9a) och skjut det på plats så att det låses på plats såsom visas i bild G.

Rengöring och tömning av dammsugaren

Filterblandare (bild H)

Med dammbehållaren (6) bortlyft från chassit (17), vrid filterblandarens hjul 5 - 10 gånger för att ta bort överskottsdamm från filtret samt därmed ökar dess prestanda.

Notera: Det rekommenderas att du agiterar när enheten är tömd och förfiltret är borttaget.

Notera: Maximal dammuppsamling fås enbart med rena filter och en tom dammbehållare.

Om det börjar falla ut damm ur produkten efter att den stängts av innebär det att dammbehållaren är full och behöver tömmas.

För att tömma dammbehållaren (bild I, J)

• Lyft upp och ta bort dammbehållaren (6) från chassit (17) såsom visas i bild I.
• Placera dammbehållaren över en skräpkorg och tryck på dammbehållarlockets låsknapp (6a) för att tömma dammbehållaren såsom visas i bild J.
  ◆Stäng dammbehållarlocket (7) tills den "klickar" fast på plats.
  ◆ Sätt tillbaka den bortlyfta dammbehållaren (6) i chassit (17).

Borttagning av förfiltret (bild K)

• Lyft upp och ta bort dammbehållaren (6) från chassit (17) såsom visas i bild I.
• Placera dammbehållaren över en skräpkorg och tryck på dammbehållarlockets låsknapp (6a) för att tömma dammbehållaren såsom visas i bild J.
• Använd pekfingret och tummen för att klämma ihop förfiltret (18) och dra ut förfiltret (18) från behållaren (6) såsom visas i bild K.

Notera: Filterhöljet har en tight passning i dammbehållaren och kan först vara svår att ta bort.

◆ Tömma dammbehållaren.
- Installera förfiltret (18) i dammbehållaren (6) se till att dammbehållarens flikar (20) är i linje med förfiltrets öppningar (19) såsom visas i bild K.
- Installera dammbehållaren i dammsugaren tills den "klickar" fast på plats.

Borttagning av filtret (bild L)

- Lyft upp och ta bort dammbehållaren (6) från chassit (17) såsom visas i bild I.

• Placera dammbehållaren över en skräpkorg och tryck på dammbehållarlockets låsknapp (6a) för att tömma dammbehållaren såsom visas i bild J.
  ◆ Ta tag i agitatorhjulets hölje (21) och dra upp för att ta bort.
  ◆ Ta bort filtret (22) från agitatorhjulets hölje (21) såsom visas i bild L.
  ◆ Skaka av eller borsta lätt bort allt löst damm från filtret.
  ◆ Installera filtret (22) i agitatorhjulets hölje (21).
• Installera agitatorhjulets hölje (21) på dammbehållaren tills den "klickar" fast på plats.

Rengöra filtren

• När filtret och förfiltret är borttaget från dammbehållaren, skaka bort eller borsta försiktigt bort allt löst damm från förfiltret och filtret.
  ♦ Skölj dammbehållaren (6) med varmt såpvatten.
  ◆ Rengör filtren med varmt såpvatten.
  ◆ Se till att båda filtren är helt torra innan de sätts tillbaka. (24 tim).
• Följ instruktionerna i sektionerna "Borttagning av förfilter och filter"för monteringsinstruktioner.

Notera: Maximal dammuppsamling fås enbart med rena filter och en tom dammbehållare.

Om det börjar falla ut damm ur produkten efter att den stängts av innebär det att dammbehållaren är full och behöver tömmas eller att den finns en blockering någonstans.

• Skölj filtren regelbundet med varmt såpvatten och se till att det är helt torrt innan det används igen. Ju renare filtret är desto bättre prestanda hos produkten.
• Det är mycket viktigt att filtret är helt torrt och sitter korrekt på plats innan användning.

Borttagning och rengöring av de roterande borstarna

(Bild M)

Varning! För att minska risken för skador från rörliga delar, koppla ifrån batteriet innan rengöring eller service.

• För att ta bort den roterande borsten (23) från golvmunstycket (8) tryck på låsknappen (24) såsom visas i bild M.
• Lyft den roterande borsten från dess låsta position.
  ◆ Den roterande borsten (23) kan nu tas bort.
  ◆ Rengör den roterande borsten och sätt tillbaka. Se till att den sitter säkert i låst position innan användning.

Förvaring

Enheten kan säkert förvaras i väggförvaringskonsolen (5a) som finns tillgänglig via vår servi8ceavdelning såsom visas i bild N.

Underhåll

Den här sladdlösa BLACK+DECKER-apparaten har konstruerats för att fungera under lång tid med minsta möjliga underhåll. Kontinuerlig tillfredsställande drift är beroende av ordentlig verktygsvård och regelbunden rengöring.

Varning! Innan du utför underhåll på apparater utan sladd:

◆ Ta ur batteriet.
- Dra ur sladden till laddaren innan du rengör den. Laddaren behöver inget annat underhåll än regelbunden rengöring.
◆ Rengör regelbundet apparatens/laddarens luftintag med en mjuk borste eller torr trasa.
◆ Rengör motorkåpan regelbundet med en fuktig trasa. Använd aldrig något slipande eller lösningsmedelsbaserat rengöringsmedel.

Byta filtren

Filtren bör bytas ut var sjätte till nionde månad eller om de är utslitna eller trasiga. Utbytesfilter finns att köpa hos din BLACK+DECKER-återförsäljare.

◆ Ta loss de gamla filtren enligt beskrivningen ovan.
- Montera de nya filtren enligt beskrivningen ovan.

Felsökning

Problem Möjlig orsak Möjlig lösning
Enheten startar inte.	Batteriet är inte laddat. Se	till att batteriet är ordentligt laddat.
	Blockering.	Kontrollera golvmunstyck-ets rör.
		Kontrollera förlängningsrör.
		Kontrollera mellan förlängningsröret och skålen
Roterande borsten slutar att arbeta.	Hinder.	Enheten är utrustad med en funktion för överbelastning för roterande borsten. Ta bort och rengör golvmunstycket från allt skräp och hinder
Batteripaketet går inte att ladda.	Laddaren är inte ansluten till elnätet.	Anslut laddaren till ett fungerande eluttag. Se "Viktiga anmärkningar gällande laddning" för närmare information.
	Omgivande temperatur är för varm eller för kall	Flytta laddaren och batteri-paketet till 4 °C eller under +40 °C.

Skydda miljön

Separat insamling. Produkter och batterier som är markerade med denna symbol får inte kastas i de vanliga hushållssoporna.

Produkter och batterier innehåller material som kan återanvändas eller återvinnas för att minska behovet av råmaterial.

SVENSKA

(Översättning av originalan-visningarna)

Återvinn elektriska produkter och batterier enligt lokala föreskrifter. Mer information finns tillgänglig på www.2helpU.com

Tekniska data

	BHFEV36B2D B	HFEV36B2DW
Spänning 36 36
Watt-timmar 90 90
Vikt 3.58 3.58
Batteri BL2536 BL2536
Laddare 90616337-** SSC-360040**
Laddningstid cirka 2 tim 5 tim

Garanti

Black & Decker är säker på kvaliteten hos denna produkt och erbjuder kunder 24 månaders garanti från inköpsdatumet. Garantin gäller utöver konsumentens rättigheter enligt lag och påverkar inte dessa. Garantin är giltig i de områden som tillhör medlemsstaterna i Europeiska unionen och det europeiska frihandelsområdet.

För yrkande under garantin måste yrkandet vara in enlighet med Black&Deckers villkor och du kommer att behöva skicka in bevis på köpet till försäljaren eller en auktoriserad reparatör.

Villkoren för Black&Deckers tvååriga garanti och var du hittar din närmaste auktoriserade reparatör kan erhållas på internet på www.2helpU.com, eller genom att kontakta ditt lokal Black & Decker kontor på adressen som angetts i denna bruksanvisning.

Besök vår webbplats www.blackanddecker.se för att registrera din nya Black & Decker-produkt samt för att få information om nya produkter och specialerbjudanden.
