MANUAL DE USUARIO BHFEV36B2DW BLACK & DECKER

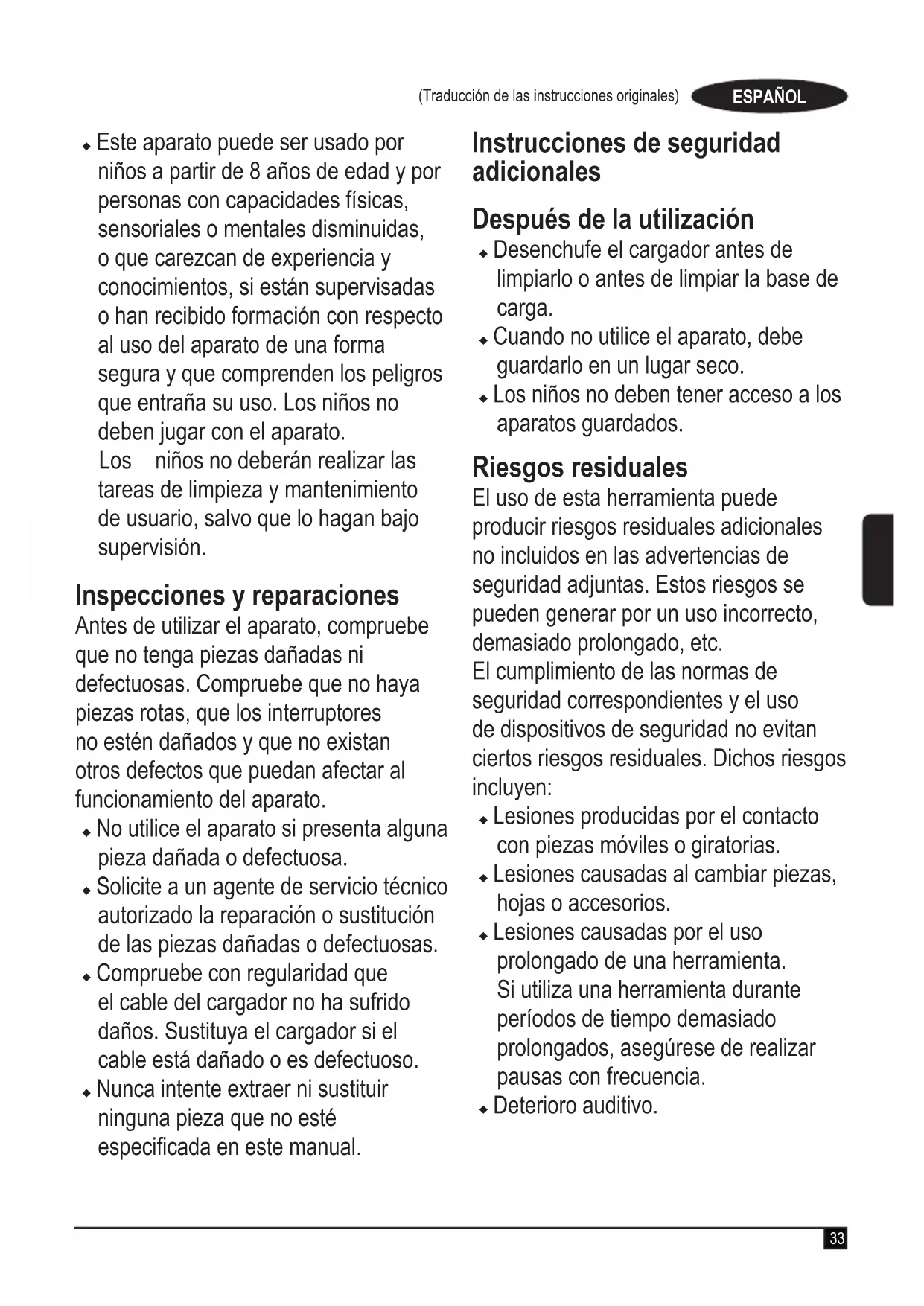

Advertencia Lea todas las advertencias de seguridad y todas las instrucciones. En caso de no atenerse a las siguientes advertencias e instrucciones de seguridad, podría producirse una descarga eléctrica, incendio o lesión grave. u En este manual se describe el uso previsto del aparato. La utilización de accesorios o acoplamientos y la realización de operaciones distintos a los recomendados en este manual de instrucciones con este aparato pueden conllevar un riesgo de lesiones. u Conserve este manual para futuras consultas. Uso del aparato u No utilice el aparato para recoger líquidos o materiales inamables. u No utilice el aparato cerca del agua.u No sumerja el aparato en agua.u No tire del cable para desconectar el cargador de la toma de corriente. Mantenga el cable del cargador alejado de temperaturas elevadas, aceites y bordes alados.33 (Traducción de las instrucciones originales) ESPAÑOL u Este aparato puede ser usado por niños a partir de 8 años de edad y por personas con capacidades físicas, sensoriales o mentales disminuidas, o que carezcan de experiencia y conocimientos, si están supervisadas o han recibido formación con respecto al uso del aparato de una forma segura y que comprenden los peligros que entraña su uso. Los niños no deben jugar con el aparato. Los niños no deberán realizar las tareas de limpieza y mantenimiento de usuario, salvo que lo hagan bajo supervisión. Inspecciones y reparaciones Antes de utilizar el aparato, compruebe que no tenga piezas dañadas ni defectuosas. Compruebe que no haya piezas rotas, que los interruptores no estén dañados y que no existan otros defectos que puedan afectar al funcionamiento del aparato. u No utilice el aparato si presenta alguna pieza dañada o defectuosa. u Solicite a un agente de servicio técnico autorizado la reparación o sustitución de las piezas dañadas o defectuosas. u Compruebe con regularidad que el cable del cargador no ha sufrido daños. Sustituya el cargador si el cable está dañado o es defectuoso. u Nunca intente extraer ni sustituir ninguna pieza que no esté especicada en este manual. Instrucciones de seguridad adicionales Después de la utilización u Desenchufe el cargador antes de limpiarlo o antes de limpiar la base de carga. u Cuando no utilice el aparato, debe guardarlo en un lugar seco. u Los niños no deben tener acceso a los aparatos guardados. Riesgos residuales El uso de esta herramienta puede producir riesgos residuales adicionales no incluidos en las advertencias de seguridad adjuntas. Estos riesgos se pueden generar por un uso incorrecto, demasiado prolongado, etc. El cumplimiento de las normas de seguridad correspondientes y el uso de dispositivos de seguridad no evitan ciertos riesgos residuales. Dichos riesgos incluyen: u Lesiones producidas por el contacto con piezas móviles o giratorias. u Lesiones causadas al cambiar piezas, hojas o accesorios. u Lesiones causadas por el uso prolongado de una herramienta. Si utiliza una herramienta durante períodos de tiempo demasiado prolongados, asegúrese de realizar pausas con frecuencia. u Deterioro auditivo.34 (Traducción de las instrucciones originales)ESPAÑOLu Riesgos para la salud causados por la respiración del polvo generado por el uso de la herramienta (por ejemplo, al trabajar con madera, especialmente roble, haya y tablero semiduro de bras). Cargadores El cargador ha sido diseñado para un voltaje especíco. Compruebe siempre que el voltaje de la red eléctrica corresponda al valor indicado en la placa de características. ¡Advertencia! No intente sustituir el cargador por un enchufe convencional para la red eléctrica. u Solo debe utilizar el cargador BLACK+DECKER suministrado para cargar la batería del aparato. Otras baterías podrían explotar y provocar lesiones y daños materiales. u Nunca intente cargar baterías no recargables. u Si se daña el cable de alimentación, el fabricante o un centro de servicio técnico autorizado de BLACK+DECKER deberán sustituirlo para evitar riesgos. u No exponga el cargador al agua.u No abra el cargador.u No aplique ningún dispositivo para medir la resistencia del cargador. u Durante la carga, el aparato/ batería debe colocarse en una zona correctamente ventilada. Seguridad eléctrica Símbolos del cargador Lea todo el manual detenidamente antes de utilizar el aparato. Esta herramienta lleva un doble aislamiento; por lo tanto, no requiere una toma de tierra. Compruebe siempre que el voltaje suministrado corresponda al indicado en la placa de características. La base del cargador está pensada únicamente para utilizarla en espacios interiores.Etiquetas del aparatoJunto con el código de la fecha, en el aparato aparecen los siguientes símbolos: Lea todo el manual detenidamente antes de utilizar el aparato.BHFEV36B2D usa cargador 90616337 - **BHFEV36B2DW utiliza cargadorSSC-360040 **CaracterísticasEsta herramienta incluye parte o la totalidad de estas características. 1. Botón de encendido/apagado 2. Interruptor de alimentación de 3 velocidades2a. Botón de activación del sacudidor 3. Indicador del estado de la carga 4. Batería 36V 5. Cargador 36V 5a. Soporte para almacenaje de pared 27/5000(disponible para BHFEV36B2DW) 6. Recipiente para el polvo con agitador de ltro 7. Puerta del recipiente para el polvo 8. Cabezal para suelos 9. Tubo de extensión 10. Accesorio 2 en 1 11. Boquilla estrecha (se puede encargar a través del departamento de atención al cliente) 12. Clip de almacenamiento de accesorios 13. Boquilla para pelo de mascotas (se puede encargar a través del departamento de atención al cliente) 14. Cepillo para el polvo de boca ancha 15. Gancho para colgar, pasa usar con el soporte de pared de almacenaje (5a)Cargar la bateríaLos cargadores BLACK+DECKER están diseñados para cargar paquetes de batería BLACK+DECKER. S010Q 23 90616337-** SSC-360040**35 (Traducción de las instrucciones originales) ESPAÑOL Nota: Para garantizar el máximo rendimiento y la vida útil de los paquetes baterías de iones de litio: u Cargue el paquete de baterías por completo antes de utilizarlo por primera vez. u Recargue las baterías agotadas lo antes posible después de cada uso. u No agote las baterías por completo. Carga (Fig. A) u Conecte el cargador (5) a la toma adecuada antes de introducir el paquete de baterías (4). u Introduzca la batería en el cargador de mesa(5). u Cuando utilice el cargador de mesa, el LED (5b) indicador de carga verde parpadeará, lo cual indica que se está cargando la batería. u Se indicará que la carga ha terminado porque la luz LED (5b) verde permanecerá encendida de manera continua. La batería estará cargada y podrá usarse, o dejarla en el cargador. Nota: La batería incluye un indicador del estado de la carga para determinar rápidamente el nivel de batería. Al presionar el botón de estado de carga (4a) puede ver fácilmente la batería restante. Almacenamiento de la aspiradora en instalación de pared (disponible a través del departamento de atención al cliente) (Fig. N) El producto puede jarse a una pared para proporcionar al aparato un práctico punto de almacenaje. Cuando realice una instalación en la pared, asegúrese de que el método de jación sea el adecuado para el tipo de pared y el peso del aparato. u Marque la ubicación de los agujeros para los tornillos del soporte en la pared. u Fije el soporte de almacenamiento a la pared con los tornillos y enchufes adecuados para el tipo de pared y para el peso del aparato. Colocación de la batería (Fig. B) u Inserte la batería (4) en la herramienta, hasta que oiga un clic, como se muestra en la gura B. u Asegúrese de que la batería quede bien colocada y enganchada en su posición. Extracción del conjunto de la batería u Presione el botón de extracción de la batería (4) y sáquela de la herramienta. Montaje (Fig. C) uAlinee la parte superior del tubo de extensión (9) con la entrada de la aspiradora (16) como se muestra en la gura C. uEmpuje el tubo de extensión (9) en la entrada de la aspiradora (16) hasta que encaje en su posición. uAlinee la parte inferior del tubo de extensión (9) con la cabeza para suelos (8) como se muestra en la gura B. u Empuje la parte inferior del tubo de extensión (9) en la cabeza para suelos (8) hasta que encaje en su posición. uPara quitar un accesorio, presione el pestillo de liberación de accesorios situado en el accesorio y tire de él. USO Esta aspiradora puede utilizarse en uno de los cuatro modos. uCon el tubo de extensión (9) y la cabeza para suelos (8), como se muestra en la gura C. uCon el cepillo para suelos (8) y la entrada de la aspiradora (16), como se muestra en la gura D. u Con el tubo de extensión (9) y la herramienta para accesorios (10), (11), (13) o (14), como se muestra en la gura E. uCon la herramienta para accesorios (10), (11), (13) o (14) y la entrada de la aspiradora (16), como se muestra en la gura E. u Los accesorios no suministrados con la unidad se pueden encargar a través del departamento de atención al cliente. Encendido y apagado (Fig. F) u Para encender el aparato, pulse el interruptor de encendido/apagado (1). u Para aumentar la potencia, deslice el interruptor de potencia variable (2) hacia adelante. Nota: El cepillo para suelos (8) se encenderá al conectarlo a la aspiradora o al tubo de extensión (se puede apagar pulsando el botón 2a de la pantalla). Las luces LED de la parte delantera del cabezal para el suelo se iluminarán siempre que se active el botón de activación del sacudidor (2a) (pueden apagarse pulsando el botón de nuevo). Nota: Los LEDs indicadores del estado de carga (3) se iluminan cuando la aspiradora está encendida. u Para apagar el aparato, pulse el interruptor de encendido/ apagado (1). uVuelva a conectar la Batería al cargador inmediatamente después del uso, para que esté listo y completamente cargado para el siguiente uso. Uso de la herramienta de accesorios (Fig. G) Su aspiradora puede suministrarse con alguna de las siguientes herramientas. u Herramienta de accesorios 2 en 1 (10) u Boquilla estrecha (11). u Herramienta para pelo de mascotas (13). u Cepillo para el polvo de boca ancha (14). u La herramienta para accesorios (10), (11), (13) o (14) puede conectarse directamente al tubo de extensión (6) o a la entrada de la aspiradora (5) tal como se muestra en la gura G.36 (Traducción de las instrucciones originales) ESPAÑOL u Alinee la parte superior de la herramienta para accesorios (10), (11), (13) o (14) con la entrada de la aspiradora (16) o la conexión del tubo de extensión (9a) y empújela en su lugar, tal como se muestra en la gura G. Limpieza y vaciado de la aspiradora Agitador del ltro (Fig. H) Con el recipiente para el polvo (6) quitado del bastidor (17), gire la rueda del agitador del ltro 5 - 10 veces para eliminar el exceso de polvo del ltro, mejorando así su rendimiento. Nota: Se recomienda agitarlo con la unidad vaciada y el ltro retirado. Nota: Conseguirá el rendimiento máximo del aparato solo si los ltros están limpios y el depósito de polvo está vacío. Si después de apagar el aparato sale polvo, signica que el depósito está lleno y se debe vaciar. Para vaciar el recipiente para el polvo (Fig. I,

u Levante y retire el recipiente para el polvo (6) del bastidor (17) tal como se muestra en la gura I. u Coloque el recipiente para el polvo sobre un cubo de basura y presione el botón de liberación de la tapadera (6a) para vaciarlo, tal como se muestra en la gura J. uCierre la tapadera del recipiente para el polvo (7) hasta que encaje rmemente en su posición. u Vuelva a instalar el recipiente para el polvo (6) en bastidor (17). Retirada del preltro (Fig. K) u Levante y retire el recipiente para el polvo (6) del bastidor (17) tal como se muestra en la gura I. u Coloque el recipiente para el polvo sobre un cubo de basura y presione el botón de liberación de la tapadera (6a) para vaciarlo, tal como se muestra en la gura J. uCon el dedo índice y el pulgar apriete las lengüetas del alojamiento del preltro (18) y extraiga el alojamiento del ltro (18) del recipiente para el polvo (6) como se muestra en la Fig. K. Nota: El alojamiento del ltro encaja rmemente en el recipiente para el polvo y, al principio, puede resultar difícil retirarlo. u Vacíe el recipiente para el polvo. uColoque preltro (18) en el contenedor de polvo (6) asegurándose de que las lengüetas (20) queden alineadas con las ranura del preltro (19) tal como se muestra en la gura K. uInstale el recipiente para el polvo en la aspiradora hasta que encaje rmemente en su posición. Retirada del ltro (Fig. L) u Levante y retire el recipiente para el polvo (6) del bastidor (17) tal como se muestra en la gura I. u Coloque el recipiente para el polvo sobre un cubo de basura y presione el botón de liberación de la tapadera (6a) para vaciarlo, tal como se muestra en la gura J. u Agarre el alojamiento de la rueda del agitador (21) y tire de él para retirarlo. uSaque el ltro (22) del alojamiento de la rueda del agitador (21) tal como se muestra en la gura L. u Agite o cepille ligeramente el polvo suelto que pueda quedar en el ltro. u Instale el ltro (22) en el alojamiento de la rueda del agitador (21). uInstale el alojamiento de la rueda del agitador (21) en el recipiente para el polvo hasta que encaje rmemente en su posición. Limpieza de los ltros u Una vez que haya retirado el ltro y el preltro del recipiente para el polvo, agite o cepille ligeramente el polvo suelto que haya podido quedar en ellos. uEnjuague el recipiente para el polvo (6) con agua tibia y jabón. uLave los ltros con agua tibia y jabón. u Compruebe que ambos ltros estén completamente secos (24 h) antes de volverlos a colocar. u Siga las instrucciones de los apartados de “Retirada del preltro y Retirada del ltro” para conocer las instrucciones de instalación. Nota: Conseguirá el rendimiento máximo del aparato solo si los ltros están limpios y el depósito de polvo está vacío. Si después de apagar el aparato sale polvo, signica que el recipiente está lleno y se debe vaciar o que existe alguna obstrucción. u Lave los ltros con regularidad utilizando agua caliente con jabón y compruebe que estén completamente secos antes de volver a utilizarlos. Cuanto más limpio esté el ltro, mejor funcionará el producto. u Es muy importante que los ltros estén correctamente colocados antes del uso. Extraer y limpiar los cepillos giratorios (Fig. M) ¡Advertencia! Para reducir el riesgo de lesiones por piezas móviles, desconecte la batería antes de limpiar o reparar la herramienta. u Para extraer el cepillo giratorio (23) del cabezal para suelo (8), pulse el botón de extracción (24) como se muestra en la gura M. u Saque el cepillo giratorio de su posición bloqueada. uAhora puede sacar el cepillo giratorio (23). u Limpie el cepillo giratorio y vuelva a instalarlo. Asegúrese de que esté en su posición bloqueada antes de manejar la herramienta.37 (Traducción de las instrucciones originales) ESPAÑOL Almacenamiento La unidad se puede almacenar de forma segura en el almacenaje de pared (5a) disponible a través del departamento de atención al cliente, tal como se muestra en la gura N. Mantenimiento Este aparato sin cable de BLACK+DECKER ha sido diseñado para funcionar durante un largo período de tiempo con un mantenimiento mínimo. El funcionamiento satisfactorio y continuo depende del buen cuidado de la herramienta y de una limpieza frecuente. ¡Advertencia! Antes de realizar el mantenimiento de aparatos sin cables: u Extraiga la batería.u Desenchufe el cargador antes de limpiarlo. El cargador no requiere ningún mantenimiento especial excepto la limpieza periódica. u Limpie periódicamente las ranuras de ventilación de la herramienta o el cargador con un cepillo suave o un paño seco. u Limpie periódicamente la carcasa del motor con un paño húmedo. No utilice limpiadores abrasivos o a base de disolventes. Sustitución de los filtros Es necesario cambiar los ltros cada 6 o 9 meses y cuando se gasten o se dañen. Encontrará ltros de repuesto en el distribuidor BLACK+DECKER. u Extraiga los ltros viejos como se ha descrito anteriormente. u Coloque los ltros nuevos como se ha descrito anteriormente. Solución de problemas Problema Causa posible Posible solución La unidad no arranca. El paquete de baterías no está cargado. Compruebe los requisitos de carga de la batería. Obstrucción. Compruebe el tubo del cabezal para el suelo. Compruebe el tubo de extensión. Compruebe el espacio entre el tubo de extensión y el bol. El sacudidor deja de funcionar. Obstrucción. La unidad está equipada con una función de protección de sobrecarga del agitador. Retire y limpie el sacudidor para eliminar los residuos y obstrucciones. La batería no se carga. El cargador no está enchufado. Enchufe el cargador en una toma de corriente que funcione. Puede obtener más información en Notas importantes para la carga. La temperatura ambiente es demasiado caliente o demasiado fría. Cambie el cargador y el paquete de baterías a 4 °C o por debajo de +40 °C. Protección del medioambiente

Recogida selectiva. Los productos y las baterías marcadas con este símbolo no se deben eliminar con los residuos domésticos normales. Los productos y las baterías que contienen materiales que se puedan recuperar o reciclar reducen la demanda de materias primas. Recicle los productos eléctricos y las baterías de conformidad con la normativa local. Puede obtener más información en www.2helpU.com Datos técnicos

BHFEV36B2D BHFEV36B2DW

Tensión 36 36 Vatios-hora 90 90 Peso 3.58 3.58 Batería BL2536 BL2536 Cargador 90616337-** SSC-360040** Tiempo de carga aproximado 2 h 5 h Garantía Black & Decker confía en la calidad de sus productos y ofrece a los consumidores una garantía de 24 meses a partir de la fecha de compra. Esta garantía es adicional a sus derechos legales y no los menoscaba en modo alguno. La garantía es válida dentro de los territorios de los Estados Miembros de la Unión Europea y del Área de Libre Comercio Europea. Para reclamar la garantía, la reclamación se debe presentar de conformidad con las condiciones de Black & Decker. Tendrá que adjuntar un justicante de compra al vendedor o al agente técnico autorizado. Las condiciones de la garantía de 2 años de Black & Decker y la ubicación de su agente técnico autorizado más cercano se pueden obtener en Internet en www.2helpU.com o poniéndose en contacto con su ocina local de Black & Decker en la dirección que se indica en este manual. Visite nuestro sitio web www.blackanddecker.co.uk para registrar su nuevo producto Black & Decker y recibir noticias sobre nuevos productos y ofertas especiales.38 (Tradução das instruções originais)PORTUGUÊS Utilização prevista Os aspiradores sem o BHFEV36B2D, BHFEV36B2DW 4 em 1 da BLACK+DECKER foram concebidos para limpeza a vácuo. Estes equipamentos destinam-se apenas a utilização doméstica. Leia com atenção todo o manual antes de utilizar o equipamento. Instruções de segurança

3. Indicador do estado de carga
