MANUALE UTENTE BHFEV36B2DW BLACK & DECKER

(Traduzione del testo originale)

ITALIANO

Uso previsto

Gli aspirapolvere portatili BLACK+DECKER BHFEV36B2D, BHFEV36B2DW 4 in 1 sono stati progettati per scopi di pulizia a vuoto. Questi apparecchi sono concepiti esclusivamente per uso domestico.

Leggere attentamente questo manuale prima di usare l'appar- ecchio.

Istruzioni di sicurezza

Avvertenza! Leggere attentamente tutte le avvertenze e le istruzioni. L'inosservanza delle avvertenze e istruzioni elencate di seguito potrebbe dar luogo a scossa elettrica, incendi e/o lesioni gravi alle persone.

- L'uso previsto è descritto in questo manuale. Se questo attrezzo viene utilizzato con accessori o per impieghi diversi da quelli raccomandati in questo manuale vi è il rischio che si verifichino lesioni alle persone.

- Conservare questo manuale per successiva consultazione.

Impiego dell'attrezzo

Non usare l'apparecchio per aspirare liquidi o materiali che potrebbero incendiarsi.

- Non usare l'apparecchio vicino all'acqua.

- Non immergere l'apparecchio in acqua.

- Non scollegare mai il caricabatteria dalla presa di corrente tirando il cavo di alimentazione.

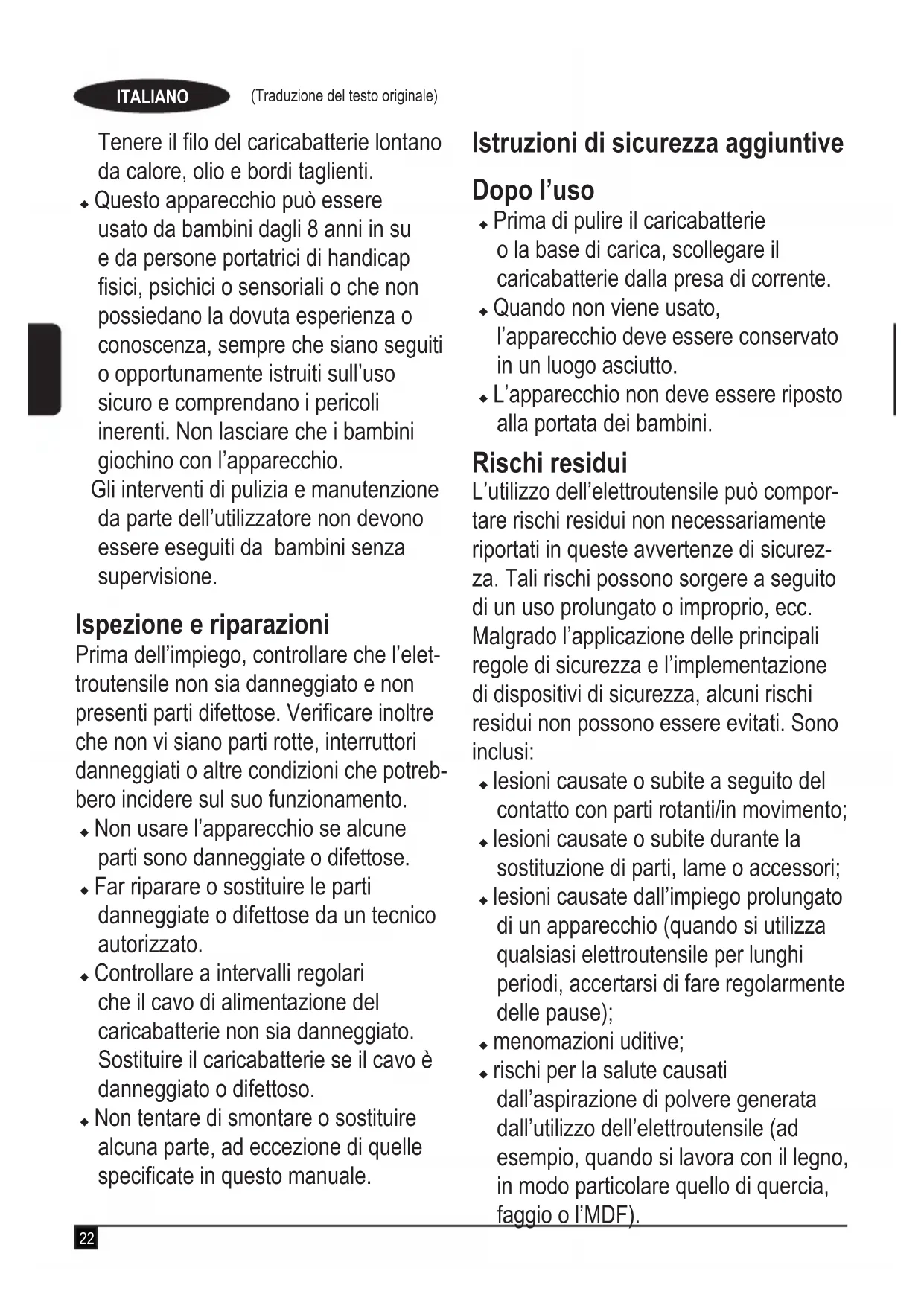

Tenere il filo del caricabatterie lontano da calore, olio e bordi taglienti.

- Questo apparecchio può essere usato da bambini dagli 8 anni in su e da persone portatrici di handicap fisici, psichici o sensoriali o che non possiedano la dovuta esperienza o conoscenza, sempre che siano seguiti o opportunamente istruiti sull'uso sicuro e comprendano i pericoli inerenti. Non lasciare che i bambini giochi con l'apparecchio.

Gli interventi di pulizia e manutenzione da parte dell'utilizzatore non devono essere eseguiti da bambini senza supervisione.

Ispezione e riparazioni

Prima dell'impiego, controllare che l'elet-troutensile non sia danneggiato e non presenti parti difettose. Verificare inoltre che non vi siano parti rotte, interruttori danneggiati o altre condizioni che potrebbero incidere sul suo funzionamento.

Non usare l'apparecchio se alcune parti sono danneggiate o difettose.
- Far riparare o sostituire le parti danneggiate o difettose da un tecnico autorizzato.
- Controllare a intervalli regolari che il cavo di alimentazione del caricabatterie non sia danneggiato. Sostituire il caricabatterie se il cavo è danneggiato o difettoso.
- Non tentare di smontare o sostituire alcuna parte, ad eccezione di quelle specificate in questo manuale.

Istruzioni di sicurezza aggiuntive

Dopo l'uso

• Prima di pulire il caricabatterie o la base di carica, scollegare il caricabatterie dalla presa di corrente.
• Quando non viene usato, l'apparecchio deve essere conservato in un luogo asciutto.
• L'apparecchio non deve essere riposto alla portata dei bambini.

Rischi residui

L'utilizzo dell'elettroutensile può comportare rischi residui non necessariamente riportati in queste avvertenze di sicurezza. Tali rischi possono sorgere a seguito di un uso prolungato o improprio, ecc. Malgrado l'applicazione delle principali regole di sicurezza e l'implementazione di dispositivi di sicurezza, alcuni rischi residui non possono essere evitati. Sono inclusi:

• lesioni causate o subite a seguito del contatto con parti rotanti/in movimento;
  ♦ lesioni causate o subite durante la sostituzione di parti, lame o accessori;
  ♦ lesioni causate dall'impiego prolungato di un apparecchio (quando si utilizza qualsiasi elettroutensile per lunghi periodi, accertarsi di fare regolarmente delle pause);

- menomazioni uditive;

- rischi per la salute causati dall'aspirazione di polvere generata dall'utilizzo dell'elettroutensile (ad esempio, quando si lavora con il legno, in modo particolare quello di quercia, faggio o l'MDF).

Caricabatterie

Il caricabatterie è stato progettato per una tensione specifica. Controllare sempre che la tensione di rete corrisponda a quella indicata sulla targhetta dei valori nominali.

Avvertenza! Non tentare mai di sostituire la spina caricabatterie con una spina elettrica tradizionale.

• Usare il caricabatterie BLACK+DECKER solo per caricare la batteria dell'apparecchio con il quale è stato fornito. Batterie diverse potrebbero scoppiare, causando lesioni a persone e danni alle cose.
• Non tentare mai di caricare batterie non ricaricabili.
• In caso di danneggiamento del cavo di alimentazione, farlo riparare dal produttore o presso un Centro di assistenza BLACK+DECKER autorizzato, in modo da evitare pericoli.
• Non lasciare che il caricabatterie si bagni.
• Non aprire il caricabatterie.
• Non collegare il caricabatterie a sonde.
• L'apparecchio o la batteria devono essere lasciati in una zona ben ventilata durante la carica.

Sicurezza elettrica

Simboli sul caricabatterie

eggere attentamente il presente manuale prima di usare l'apparecchio.

doppio isolamento di cui è provvisto l'apparecchio rende superfluo il filo di terra. Assicurarsi che la tensione della rete di alimentazione corrisponda al valore indicato sulla targhetta dei valori nominali.

La base di carica è destinata esclusivamente all'uso in ambienti interni.

Etichette sull'apparecchio

Sull'apparecchio sono presenti i seguenti simboli, assieme al codice data

Leggere attentamente questo manuale prima di usare il caricabatterie

90616337-** SSC-360040**

BHFEV36B2D utilizzare il caricabatterie 90616337 - **

BHFEV36B2DW usa il caricabatterie SSC-360040 **

Caratteristiche

Questo attrezzo presenta alcune o tutte le seguenti caratteristiche.

1. Pulsante di accensione/spegnimento
2. Interruttore di alimentazione a 3 velocità

2a. Pulsante di attivazione barra battitappeto

1. Indicatore dello stato di carica
2. Batteria 36V
3. Caricabatterie 36V

5a. Staffa per l'immagazzinaggio a parete (disponibile per BHFEV36B2DW)

1. Sollevare il contenitore raccoglipolvere con l'agitatore per filtri
2. Sportello contenitore raccoglipolvere
3. Spazzola per pavimenti
4. Tubo di prolunga rigido
5. Accessorio multifunzione 2 in 1
6. Bocchetta a lancia (disponibile per l'ordinazione attraverso il servizio clienti)
7. Ferma accessori
8. Spazzola per rimuovere i peli di animali domestici (disponibile per l'ordinazione attraverso il servizio clienti)
9. Spazzola raccoglipolvere a bocca larga
10. Gancio di sospensione per l'uso con la staffa per l'immagazzinaggio a parete (5a)

Caricamento di una batteria

I caricabatterie BLACK+DECKER sono progettati per la ricarica

dei pacchi batteria BLACK+DECKER.

Nota: Per garantire le massime prestazioni e la durata dei pacchi batteria agli ioni di litio:

◆ Caricare completamente il pacco batteria prima del primo impiego.
- Ricaricare le batterie scariche il più presto possibile dopo ogni utilizzo.
◆ Non scaricare completamente le batterie.

Ricarica (Fig. A)

♦ Collegare il caricabatterie (5) a una presa di corrente adatta prima di inserire la batteria (4).
◆ Inserire il pacco batteria nel caricabatterie desk (5).
- Quando si utilizza il caricabatteria desk un LED verde (5b) lampeggia a indicare che la batteria è in carica.
- Il completamento della carica sarà indicato dal LED verde (5b) che rimane continuamente acceso. La batteria a quel punto è completamente carica e può essere utilizzata in subito o lasciata nel caricabatterie.

Nota: La batteria include un indicatore dello stato di carica per determinare rapidamente l'estensione della durata della batteria. Premendo il pulsante stato di carica (4a) è possibile visualizzare facilmente la carica residua nella batteria.

Immagazzinaggio dell'aspirapolvere a parete (disponibile tramite il reparto di assistenza) (Fig. N)

Il prodotto può essere fissato a parete per avere un posto comodo dove riporre l'elettrodomestico.

Quando si fissa la staffa sulla parete, accertarsi che il metodo di montaggio usato sia idoneo al tipo di parete e al peso dell'elettrodomestico.

• Contrassegnare la posizione dei fori della vite della staffa per l'immagazzinaggio a parete.
• Fissare la staffa per l'immagazzinaggio a parete usando viti e tasselli di tipo idoneo al tipo di parete e al peso dell'apparecchio.

Per installare il pacco batteria (fig. B)

• Inserire la batteria (4) finchè non si sente un clic come mostrato in figura B.
  Assicurarsi che la batteria sia insediata a fondo e completamente bloccata in posizione.

Per rimuovere il battery pack

Premere il pulsante di rilascio della batteria ed estrarre la batteria (4) dall'elettroutensile.

Montaggio (Fig. C)

◆ Allineare la parte superiore del tubo di prolunga (9) alla presa di aspirazione (16) come mostrato in figura C.
◆ Spingere il tubo di prolunga (9) sulla presa di aspirazione (16) in modo che si blocchi in posizione.
- Allineare il fondo del tubo di prolunga (9) alla spazzola per pavimenti (8) come mostrato in figura C.
◆ Spingere il fondo del tubo di prolunga (9) sulla spazzola per pavimenti (8) in modo che si blocchi in posizione.
- Per rimuovere un accessorio, premere il dispositivo di sgancio degli accessori situato sull'accessorio e rimuoverlo.

USO

Questo aspirapolvere può essere utilizzato in una di quattro modalità.

• Con il tubo di prolunga (9) e la spazzola per pavimenti (8) come mostrato in figura C.
• Con la spazzola per pavimenti (8) e la presa di aspirazione (16) come mostrato in figura D.
• Con il tubo di prolunga (9) e un accessorio multifunzione (10), (11), (13) o (14) come mostrato in figura E.
• Con un accessorio multifunzione (10), (11), (13) o (14) e la presa di aspirazione (16) come mostrato in figura E.
  ◆ Gli accessori non forniti con l'unità possono essere ordina-ti tramite il servizio assistenza.

Accensione e spegnimento (Fig. F)

◆ Per accendere l'aspirapolvere, premere il pulsante di accensione/spegnimento (1).
◆ Per una maggiore potenza, far scorrere in avanti l'interruttore di alimentazione variabile (2).

Nota: La spazzola per pavimenti (8) si accende quando è collegata all'aspirapolvere o al tubo di prolunga (può essere spenta premendo il pulsante 2a sul display). Le torce a LED sulla parte anteriore della spazzola per pavimenti si accendono quando il pulsante di attivazione della barra battitappeto (2a) è acceso (possono essere spente premendo nuovamente il pulsante).

Nota: I LED dell'indicatore dello stato di carica (3) si illuminano mentre l'aspirapolvere è acceso.

• Per spegnere l'aspirapolvere, premere il pulsante di accensione/spegnimento (1).
• Reinserire il prodotto nel caricabatterie subito dopo l'uso in modo che sia pronto e completamente carico per l'utilizzo successivo.

Utilizzo di un accessorio (Fig. G)

L'aspirapolvere con alcuni dei seguenti utensili.

◆ Accessorio multifunzione 2 in 1 (10)
◆ Bocchetta a lancia (11).
♦ Spazzola per rimuovere i peli di animali domestici (13).
◆ Spazzola raccoglipolvere a bocca larga (14).
- L'accessorio (10), (11), (13) o (14) può essere collegato direttamente al connettore del tubo flessibile (6) oppure alla presa di aspirazione (5), come illustrato nella Fig. G.
- Allineare la parte superiore dell'accessorio multifunzione (10), (11), (13) o (14) alla presa di aspirazione (16) o al collegamento del tubo di prolunga (9a) e spingere in posizione in modo che si blocchi in posizione come mostrato in figura G.

Pulizia e svuotamento dell'aspirapolvere

Agitatore per filtri (Fig. H)

Rimuovere il contenitore raccoglipolvere (6) sollevandolo dal telaio (17), girare la ruota dell'agitatore del filtro 5 - 10 volte per rimuovere la polvere in eccesso dal filtro aumentandone così le prestazioni.

Nota: Si consiglia di agitare quando l'unità viene svuotata e il pre-filtro rimosso.

Nota: Si avrà la raccolta ottimale della polvere solo con filtri puliti e un contenitore raccoglipolvere vuoto.

Se la polvere comincia a fuoriuscire dal prodotto quando viene spento, significa che il contenitore polvere è pieno e deve essere svuotato.

Per svuotare il contenitore raccoglipolvere (Fig. I, J)

◆ Rimuovere il contenitore raccoglipolvere sollevandolo (6) dal telaio (17) come mostrato in figura I.
- Posizionare il contenitore raccoglipolvere sopra un cestino e premere il pulsante di rilascio del coperchio del contenitore raccoglipolvere (6a) per svuotare il contenitore raccoglipolvere come mostrato nella figura J.
- Chiudere il coperchio del contenitore raccoglipolvere (7) finché non “scatta” saldamente in posizione.
♦ Inserire nuovamente il contenitore raccoglipolvere (6) sul telaio (17).

Rimozione del pre-filtro (Fig. K)

◆ Rimuovere il contenitore raccoglipolvere sollevandolo (6) dal telaio (17) come mostrato in figura I.
- Posizionare il contenitore raccoglipolvere sopra un cestino della spazzatura e premere il pulsante di rilascio del co-perchio del contenitore raccoglipolvere (6a) per svuotare il contenitore raccoglipolvere come mostrato nella figura J.
Utilizzare l'indice e il pollice per schiacciare il pre-filtro (18), tirare il pre-filtro (18) dal contenitore raccoglipolvere (6) come mostrato in figura K.

Nota: L'alloggiamento del filtro si inserisce perfettamente nel contenitore raccoglipolvere e potrebbe essere difficile da rimuovere inizialmente.

◆ Svuotare il contenitore raccoglipolvere.
- Inserire il pre-filtro (18) nel contenitore raccoglipolvere (6) assicurandosi che la linguetta del contenitore raccoglipolvere (20) sia allineata allo slot del prefiltro (19) come mostrato nella figura K.
- Installare il contenitore polvere sull'aspirapolvere, finché non "scatta" saldamente in posizione.

Rimozione del filtro (Fig. L)

◆ Rimuovere il contenitore raccoglipolvere sollevandolo (6) dal telaio (17) come mostrato in figura I.

• Posizionare il contenitore raccoglipolvere sopra un cestino della spazzatura e premere il pulsante di rilascio del co-perchio del contenitore raccoglipolvere (6a) per svuotare il contenitore raccoglipolvere come mostrato nella figura J.
• Afferrare l'alloggiamento della ruota dell'agitatore (21) e tirarlo verso l'alto per rimuoverlo.
  ◆ Rimuovere il filtro (22), dall'alloggiamento della ruota dell'agitatore (21) come mostrato in figura L.
  ♦ Scuotere o spazzolare leggermente per eliminare la polvere dal filtro.
• Inserire il filtro (22) nell'alloggiamento della ruota dell'agitatore (21).
• Inserire l'alloggiamento della ruota dell'agitatore (21) sul contenitore raccoglipolvere, finché non "scatta" saldamente in posizione.

Pulitura dei filtri

• Una volta che il filtro e il pre-filtro sono stati rimossi dal contenitore raccoglipolvere, scuotere o rimuovere delicatamente la polvere dal pre-filtro e dal filtro.
  ♦ Sciacquare il contenitore raccoglipolvere (6) con acqua calda e sapone.
  ◆ Lavare i filtri in acqua calda saponata.
  Assicurarsi che i filtri siano completamente asciutti prima di reinserirli (24 ore).
• Seguire le istruzioni nelle sezioni “Rimozione del pre-filtro e Rimozione del filtro” per le istruzioni di assemblaggio.

Nota: Si avrà la raccolta ottimale della polvere solo con filtri puliti e un contenitore raccoglipolvere vuoto.

Se la polvere comincia a fuoriuscire dal prodotto quando viene spento, significa che il contenitore polvere è pieno e deve essere svuotato o che è presente un blocco.

• Lavare regolarmente i filtri utilizzando acqua calda saponata e accertarsi che siano perfettamente asciutti prima del riutilizzo degli stessi. Le prestazioni del prodotto sono migliori, tanto più che il filtro è pulito.
  ♦ È molto importante che i filtri siano completamente asciutti e nella posizione corretta prima dell'uso.

Rimozione e pulizia delle spazzole rotanti (Fig. M)

Avvertenza! Per ridurre il rischio di lesioni derivanti dalle parti in movimento, scollegare la batteria prima di pulire l'apparecchio o sottoporlo a manutenzione.

Per rimuovere la spazzola rotante (23) dalla spazzola per pavimenti (8) premere il pulsante di rilascio (24), come illustrato nella Figura M.
♦ Sollevare la spazzola rotante dalla posizione bloccata.
◆ A quel punto è possibile rimuovere la spazzola rotante (23).
◆ Pulire la spazzola rotante e reinserirla. Assicurarsi che sia fissata in posizione di blocco prima dell'uso.

Stoccaggio

L'unità può essere ritirata in modo sicuro utilizzando la staffa per l'immagazzinaggio a parete (5a) disponibile tramite il reparto di assistenza come mostrato nella figura N.

Manutenzione

Questo apparecchio senza filo BLACK+DECKER è stato progettato per funzionare a lungo con una manutenzione minima. Prestazioni sempre soddisfacenti dipendono da una cura appropriata e da una pulizia regolare.

Avvertenza! Prima di qualsiasi operazione di manutenzione sugli apparecchi senza filo, svolgere le operazioni descritte di seguito.

◆ Rimuovere la batteria.
- Scollegare il caricabatterie dalla spina prima di pulirlo. Il caricabatterie non richiede alcuna manutenzione, ad eccezione di una regolare pulizia.
- Pulire regolarmente le prese di ventilazione dell'apparecchio/del caricabatterie con un pennello morbido o con un panno asciutto.
- Pulire regolarmente il vano del motore con un panno umido. Non usare materiali abrasivi o detergenti a base di solventi.

Sostituzione dei filtri

I filtri devono essere sostituiti ogni 6 - 9 mesi e quando sono usurati o danneggiati. I filtri di ricambio sono reperibili presso il proprio rivenditore BLACK+DECKER.

◆ Rimuovere i vecchi filtri come descritto sopra.
◆ Inserire i nuovi filtri come descritto sopra.

Risoluzione dei problemi

Problema Possibile	causa Possibile soluzione
L'unità non si avvia.	Il pacco batteria non si è caricato.	Controllare i requisiti di carica della batteria.
	Blocco.	Controllare il tubo della spazzola per pavimenti.
		Controllare il tubo di prolunga.
		Controllare tra il tubo di prolunga e il contenitore
La barra battitappeto smette di funzionare.	Ostruzione.	L'unità è dotata di una funzione di protezione da sovraccarico della barra battitappeto. Rimuovere e pulire la barra battitappeto per eliminare tutti i detriti e le ostruzioni
Il pacco batteria non si carica.	Il caricabatterie non è collegato a una presa di corrente.	Collegare il caricabatterie a una presa di corrente che funzioni. Consultare "Note importanti sulla carica" per ulteriori dettagli.
	La temperatura dell'aria circostante è troppo alta o troppo bassa	Spostare il caricabatterie e la batteria in un luogo con temperatura al di sopra di 4 °C o al di sotto di +40 °C.

Protezione dell'ambiente

Raccolta differenziata. I prodotti e le batterie contrassegnati con questo simbolo non devono essere smaltiti con i rifiuti domestici normali.

Prodotti e batterie contengono materiali che possono essere recuperati o riciclati, riducendo la richiesta di materie prime. Riciclare i prodotti elettrici e le batterie attenendosi alle disposizioni locali vigenti.

Ulteriori informazioni sono disponibili all'indirizzo www.2helpU.com

Dati Tecnici

	BHFEV36B2D	BHFEV36B2DW
Tensione 36 36
Watt Ore 90 90
Peso 3,58 3.58
Batteria BL2536 BL2536
Caricabatterie 90616337-**	SSC-360040**
Tempo di ricarica approssimativo	2 ore 5 ore

Garanzia

Black & Decker è certa della qualità dei propri prodotti e offre ai consumatori una garanzia di 24 mesi dalla data di acquisto. Il presente certificato di garanzia è complementare ai diritti legali e non li pregiudica in alcun modo. La garanzia è valida nei territori degli Stati membri dell'Unione Europea o dell'EFTA (Associazione europea di libero scambio).

Per attivare la garanzia, il reclamo deve essere effettuato in accordo con i Termini e Condizioni Black&Decker e sarà necessario presentare la prova di acquisto al venditore o all'agente di riparazione autorizzato.

I Termini e condizioni della garanzia Black&Decker di 2 anni e la sede del tecnico riparatore autorizzato più vicino sono consultabili su Internet all'indirizzo www.2helpU.com, o contattando l'ufficio Black&Decker di zona all'indirizzo postale indicato in questo manuale.

Visitare il nostro sito www.blackanddecker.it per registrare il prodotto Black&Decker appena acquistato e ricevere gli aggiornamenti su nuovi prodotti e offerte speciali.

Bedoeld gebruik
