MODE D'EMPLOI EHD 2002 S Eibenstock

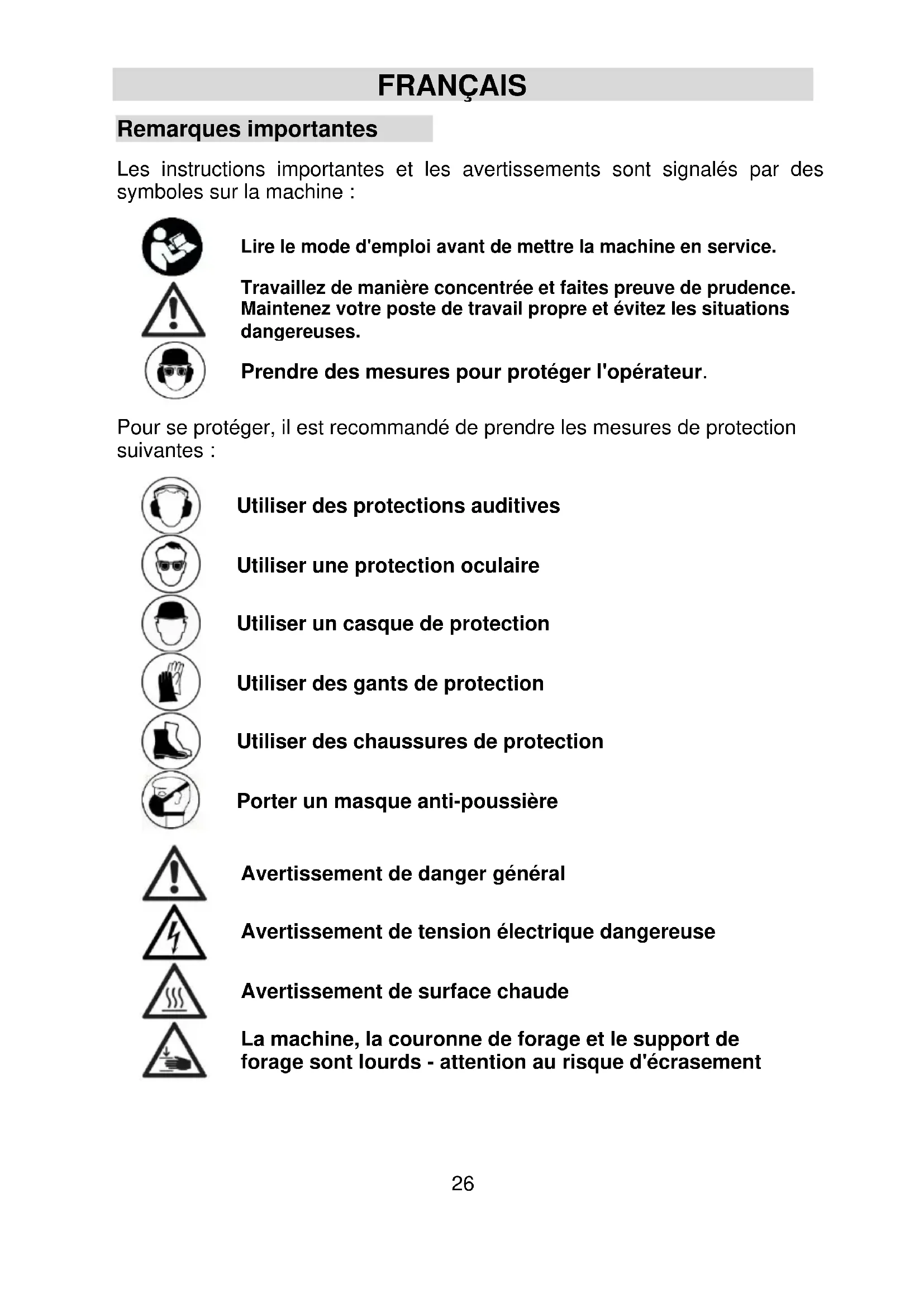

Lothar Lässig Frank Markert General Manager Head of Engineering Eibenstock, 25.06.2025 Subject to change without notice.26 FRANÇAIS Remarques importantes Les instructions importantes et les avertissements sont signalés par des symboles sur la machine :

Lire le mode d'emploi avant de mettre la machine en service.

Travaillez de manière concentrée et faites preuve de prudence. Maintenez votre poste de travail propre et évitez les situations dangereuses.

Prendre des mesures pour protéger l'opérateur. Pour se protéger, il est recommandé de prendre les mesures de protection suivantes :

Utiliser une protection oculaire

Utiliser des gants de protection

Utiliser des chaussures de protection

Avertissement de danger général

Avertissement de tension électrique dangereuse

Avertissement de surface chaude

La machine, la couronne de forage et le support de forage sont lourds - attention au risque d'écrasement27 Données techniques Carotteuse diamantée EHD 2002 S Tension nominale : 230 V ~ Consommation électrique : 1800 W Courant nominal : 8,3 A Fréquence : 50/60 Hz Classe de protection : II Degré de protection : IP 20 Porte-outils : M 18 a diamètre de perçage max : 132 mm Diamètre du col de serrage : 53 mm Poids : environ 5,9 kg Antiparasitage selon : EN 55014 et EN 61000 Numéro de commande

Sous réserve de modifications techniques ! Gang

Vitesse de rota- tion à vide

Nombre max. Diamètre de perçage

min-1 82 mm Accessoires spéciaux disponibles : Article N° de com- mande Aspiration des poussières M 18 - 1 ¼ 35230000 Couronnes de forage à sec diamantées 1 ¼" Ø 52 - 132 mm Tiges de centrage Anneaux en cuivre pour faciliter le desserrage de la couronne de forage

Aspiration des poussières HB 35242000 Fraises à lamer M 16 68 et 82mm Foret de centrage 35614000 Tige de fixation M 18i - M 16a 35510000 Fraises à lamer M 16 68 et 82mm Aspirateur eau/poussière DSS 35 M iP 09919000 Contenu de la livraison Carotteuse diamantée, manuel d'utilisation, mallette de transport Utilisation prévue La carotteuse diamantée EHD 2002 S est destinée à un usage profes- sionnel et ne doit être utilisée que par des personnes instruites . Elle peut être utilisée aussi bien dans un support de carottage diamanté approprié qu'à main levée. En combinaison avec un système d'aspiration des28 poussières et des couronnes de forage adaptées, elle est destinée au per- çage de briques, de briques silico-calcaires, de béton cellulaire et autres (à l'exception du béton et de la pierre). Consignes de sécurité

Il n'est possible de travailler sans danger avec l'appareil que si vous lisez entièrement le mode d'emploi et suivez strictement les instructions qu'il contient. En outre, les consignes de sécurité générales figurant dans le livret joint doivent être respectées. Demandez une formation pratique avant la première utilisation. Conservez toutes les consignes de sécurité et les in- structions pour l'avenir.

Si le câble de raccordement est endommagé ou sectionné pendant le travail, ne pas le toucher, mais débrancher im- médiatement la fiche secteur. Ne jamais utiliser l'appareil avec un câble de raccordement endommagé. Avant de percer dans les plafonds et les murs, vérifiez les le site de forage pour détecter les conduites d'électricité, de gaz et d'eau cachées. les conduites d'eau ou autres fluides. Vérifiez la zone de travail, par exemple avec un Détecteur de métaux. Consulter l'ingénieur responsable de la statique avant de commencer de votre travail pour déterminer la position exacte du forage. En cas de percement de plafonds, sécurisez la zone par le bas, car la carotte peut tomber vers le bas. Tenez les outils électriques à l'écart de la pluie ou de l'humidité. La pénétration d'eau dans un outil électrique augmente le risque de choc électrique. Ne travaillez pas dans un environnement à risque d'explosion. Ne travaillez pas sur des échelles. Les matériaux contenant de l'amiante ne doivent pas être traités. Ne portez jamais l'appareil par son câble et vérifiez l'appareil, le câble et la prise avant chaque utilisation. Ne faites réparer les dommages que par un spécialiste. Ne branchez la fiche dans la prise que lorsque la machine est éteinte. Les manipulations de l'appareil ne sont pas autorisées. Débranchez la fiche d'alimentation et vérifiez que l'interrupteur est éteint lorsque la carotteuse est laissée sans surveillance, par exemple lors de travaux de montage et de démontage, en cas de coupure de courant, lors de la mise en place ou du montage d'un accessoire.29 Éteignez la machine si elle s'arrête pour une raison quelconque. Vous éviterez ainsi les démarrages soudains lorsque la machine est laissée sans surveillance. N'utilisez pas l'appareil si une partie du boîtier est défectueuse ou si l'interrupteur, le câble d'alimentation ou la fiche sont endommagés. Lorsque vous travaillez, éloignez toujours le câble d'alimentation, la ral- longe et le tuyau d'aspiration de l'appareil vers l'arrière. Les outils électriques doivent être soumis à intervalles réguliers à un contrôle visuel effectué par un spécialiste. Après une interruption de votre travail, ne remettez la carotteuse en marche qu'après vous être assuré que la couronne de forage tourne li- brement. L'appareil ne doit être utilisé que guidé à deux mains ou sur un support de forage. Gardez les poignées sèches, propres et exemptes d'huile et de graisse. Ne pas toucher les pièces en rotation. Les personnes de moins de 16 ans ne doivent pas utiliser l'appareil. L'utilisateur et les personnes se trouvant à proximité doivent utiliser des lunettes de protection, un casque de protection, des protections auditi- ves, un masque anti-poussière, des gants de protection et des chaus- sures de sécurité appropriés pendant l'utilisation de l'appareil.

Pendant le fonctionnement manuel, tenez toujours l'appareil à deux mains et adoptez une position stable. Respectez le couple de réaction de la machine en cas de blocage. Travaillez toujours avec concentration. Procédez de manière réflé- chie et n'utilisez pas l'appareil si vous n'êtes pas concentré. Pour les forages à sec en mode manuel entre 100 et 132 mm, il faut travailler avec une prudence particulière ! Vous trouverez d'autres consignes de sécurité dans l'annexe ! Raccordement électrique L'EHD 2002 S est en classe de protection II. L'appareil est équipé d'une limitation du courant de dé- marrage. Cela permet d'éviter un déclenchement intem- pestif des disjoncteurs rapides. Avant la mise en service, vérifiez que la tension et la fréquence du réseau correspon- dent aux indications de la plaque signalétique. Des écarts de tension de +6 % et -10 % sont autorisés. Seuls des câbles de rallonge de section suffisante (voir tableau) doivent être utilisés, car une section trop fai- ble peut entraîner une perte de puissance excessive et une surchauffe de la machine et du câble.30 Sections minimales et longueurs maximales de câble recommandées Tension du réseau

Poignée supplémentaire

En mode manuel, l'EHD 2002 S ne doit être utilisée qu'en combinaison avec la poignée supplémentaire jointe. Celui-ci est fixé par l'avant sur le col de l'engrenage et serré fermement en tournant la poignée dans le sens de la flèche. Activer/désactiver Commutation momentanée Mettre en marche l'appareil : Appuyer sur le bouton marche/arrêt. Mettre l'appareil hors tension : Relâcher le bouton marche/arrêt. Commutation permanente Mettre en marche l'appareil : Appuyer sur l'interrupteur mar- che/arrêt et le bloquer à l'aide du bouton de blocage lorsqu'il est en- foncé. Mettre l'appareil hors tension : Appuyer à nouveau sur le bouton marche/arrêt et le relâcher.

Attention ! N'utilisez le bouton de blocage qu'en mode béquille. L'utilisation en mode manuel est interdite. Chaque fois que la machine s'arrête ou que l'alimen- tation électrique est interrompue, le bouton de blo- cage doit être immédiatement relâché en appuyant sur l'interrupteur marche/arrêt. La machine est équipée d'un interrupteur de réglage électronique avec blocage. Plus on appuie sur le bouton de commande, plus la vitesse de rotation augmente. Cela facilite un perçage précis. En fonctionnement normal, il faut toujours travailler à plein régime.31 Un fonctionnement permanent à un régime réduit entraîne une surch- arge, car le moteur dispose alors de moins d'air de refroidissement et surchauffe donc beaucoup plus rapidement. Changement de vitesse

L'EHD 2002 S possède une boîte de vitesses à 2 rapports. Adaptez la vitesse de rotation au diamètre de per- çage. Tournez l'interrupteur de la boîte de vitesses sur le rapport supérieur ou inférieur suivant. Si la machine ne se laisse pas embrayer, il faut aider le processus d'embrayage en tournant légère- ment la broche de travail. Une brève mise en marche et un arrêt peuvent également faciliter la sélection des vitesses.

Avertissement ! Ne changer de vitesse qu'à l'arrêt ! Ne jamais forcer le passage ! N'utilisez pas d'outils tels que des pinces ou un marteau pour effectuer la commutation ! Couronnes de forage N'utilisez que des couronnes de forage adaptées au matériau à percer. Vous ménagez la carotteuse si vous n'utilisez que des couronnes de forage rondes et non déformées. Veillez à ce que les segments diamantés soient suffisamment dégagés par rapport au corps de la couronne de forage. Remplacement de la couronne de forage

Attention ! L'outil peut devenir chaud lors de son utilisation ou de son affûtage. Vous risquez de vous brûler les mains ou de vous couper ou de vous déchirer les segments. Portez donc toujours des gants de protection lorsque vous changez d'outil. La broche de perçage est dotée d'un filetage à droite. Utiliser toujours une clé à fourche SW 24 comme contre-support, à placer sur la broche de per- çage.32 Ne jamais desserrer la broche de perçage avec des coups (marteau), car cela endommagerait la broche de perçage et la carotteuse. Un peu de graisse résistante à l'eau sur le filetage de la broche de forage et une bague en cuivre entre la broche et la couronne de forage facilitent le desserrage de la couronne de forage. Perçage avec aspiration La poussière produite lors des travaux est nocive pour la santé. C'est pour- quoi il faut utiliser un dispositif d'aspiration des poussières ou porter un mas- que anti-poussière lors des travaux de forage à sec. Un dispositif d'aspiration des poussières adapté à l'EHD 2002 S est disponible et permet d'utiliser di- rectement des couronnes de forage avec un raccord fileté de 1¼". L'aspira- teur à eau et à sec adapté de la classe de poussière M est disponible comme accessoire. L'utilisation d'un dispositif d'aspiration des poussières est égale- ment une condition préalable à une performance de coupe optimale de la couronne de forage (refroidissement par air). Veuillez tenir compte des indi- cations du fabricant de couronnes de forage lors du choix des couronnes de forage appropriées pour différents matériaux. Insérez la pointe de centrage de manière à ce qu'elle s'enclenche dans la broche de travail. Vissez ensuite la couronne de forage à sec correspondante sur la broche de travail. Actionnez l'interrupteur marche/arrêt et percez jusqu'à ce que les segments aient pénétré d'environ 5 mm dans le matériau à percer. Retirez ensuite la pointe de centrage. Insérez ensuite la couronne de forage dans la rainure existante et terminez le perçage. Adaptez l'avance au diamètre de la couronne et à la puissance de la machine. Si l'outil de perçage se bloque, n'essayez pas de le débloquer en allumant et en éteignant la machine. Cela entraînerait une usure prématurée de l'ac- couplement à friction de sécurité. Éteignez immédiatement la machine et desserrez la couronne de forage en tournant à droite et à gauche avec une clé à fourche adaptée. Ce faisant, retirez prudemment la machine du trou de forage. Après le forage Retirer la carotte si elle reste dans la couronne de forage Séparer la couronne de forage du moteur (si possible). Placer la couronne de forage à la verticale. Frapper légèrement le tube avec le manche d'un maillet en bois jusqu'à ce que la carotte se détache. Ne jamais forcer la couronne de forage contre un mur ou la manipuler avec des outils tels qu'un marteau ou une clé à fourche, car cela déformerait le tube et il serait impossible de détacher la carotte ou de réutiliser la couronne de forage.33 Enlever la carotte dans un trou borgne Casser le noyau à l'aide d'un coin ou d'un levier. Soulever le noyau à l'aide d'une pince appropriée ou percer un trou dans le noyau, y visser un boulon à œil avec une cheville appropriée et retirer le noyau par ce biais. Protection contre les surcharges L'EHD 2002 S est équipée d'une protection mécanique, électronique et ther- mique contre les surcharges afin de protéger l'opérateur, le moteur et la couronne de forage. Mécaniquement : En cas de coincement soudain de la couronne de forage, le recul de la machine est limité à un couple de réaction maîtrisable par l'opérateur au moyen d'un accouplement à friction. électroniquement : En cas de surcharge, l'électronique provoque un ar- rêt automatique de la machine. Après délestage et mise hors puis remise sous tension de l'interrupteur de l'appareil, le travail peut se poursuivre normale- ment. Thermiquement : À l'aide d'un thermocouple, le moteur est protégé contre la destruction en cas de surcharge per- sistante. Dans ce cas, la machine s'arrête d'elle- même et ne peut être remise en service qu'après un refroidissement approprié (env. 2 min). Le temps de refroidissement dépend de l'échauffement du bobi- nage du moteur et de la température ambiante. Accouplement de sécurité L'accouplement de sécurité est destiné à absorber les chocs et les charges excessives. Il ne s'agit pas d'une protection absolue, c'est pourquoi il con- vient de percer avec précaution. Pour conserver sa capacité de fonctionnement, il ne doit pas glisser plus de 2 secondes. Un patinage plus long entraîne la destruction de l'accouplement de sécurité. En cas d'usure excessive, il doit être remplacé par un atelier spécialisé agréé.34 Entretien et maintenance

Avant de commencer les travaux de maintenance ou de réparation, débranchez impérativement la fiche secteur !

Les réparations ne doivent être effectuées que par un personnel qualifié, adapté en raison de sa formation et de son expérience. Après chaque répa- ration, l'appareil doit être contrôlé par un électricien qualifié. L'outil électrique est conçu de telle sorte qu'un minimum d'entretien et de maintenance est nécessaire. Il convient toutefois d'effectuer régulièrement les travaux suivants ou de contrôler les composants : L'outil électrique doit être maintenu propre. Aucun corps étranger ne doit être introduit à l'intérieur de l'outil électrique. Après environ 300 heures de fonctionnement, les charbons doivent être contrôlés par un spécialiste. Si leur longueur est inférieure à 5 mm, ils doivent être remplacés par des balais neufs d'origine. Celles-ci doivent être rodées pendant environ 20 minutes en faisant fonctionner la ma- chine à vide. Un nettoyage de la boîte de vitesses et du moteur est nécessaire après environ 500 heures de fonctionnement. Comme un contrôle général de tous les composants est nécessaire à ce moment-là, la machine doit être envoyée à un atelier agréé. Le service clientèle répond à vos questions sur la réparation et l'entretien de votre produit ainsi que sur les pièces de rechange. L'équipe de conseil en applications d'EIBENSTOCK se fera un plaisir de répondre à vos questions sur nos produits et leurs accessoires.35 Protection de l'environnement

Récupérer les matières premières au lieu d'éliminer les déchets Pour éviter tout dommage pendant le transport, l'appareil doit être livré dans un emballage solide. L'emballage ainsi que l'appareil et ses acces- soires sont fabriqués à partir de matériaux recyclables. Les pièces en plastique de l'appareil sont marquées en fonction du matériau. Cela permet une élimination respectueuse de l'environnement et par type de déchets via les dispositifs de collecte proposés.

Pour les pays de l'UE uniquement Ne jetez pas les outils électriques avec les ordures ménagères ! Conformément à la directive européenne 2012/19/UE re- lative aux déchets d'équipements électriques et électro- niques (DEEE) et à sa transposition en droit national, les outils électriques usagés doivent être collectés sé- parément et faire l'objet d'un recyclage respectueux de l'environnement.

Bruit / Vibration Le bruit de cet outil électrique est mesuré selon la norme EN 62841-2-1,. Le niveau de pression acoustique au poste de travail peut dépasser 85 dB (A) ; dans ce cas, des mesures d'insonorisation sont nécessaires pour l'opérateur.

et incertitude K relevées conformément à la norme EN 62841-2-1: Valeur d’émission vibratoire a

Le niveau de vibrations revendiqué correspond aux principales utilisations de l’appareil. Cependant, si l’appareil est utilisé pour d’autres applications, avec d’autres outils de travail ou avec un entretien non approprié, le niveau de vibrations peut différer. Ceci peut augmenter sensiblement la sollicitation vi- bratoire pendant toute la durée de travail.36 Pour une estimation précise de la sollicitation vibratoire, il est recommandé de prendre aussi en considération les espaces de temps pendant lesquels l’appareil est éteint ou en fonctionnement, mais non utilisé. Ceci peut réduire sensiblement la sollicitation vibratoire pendant toute la durée de travail. Dé- terminez des mesures de protection supplémentaires pour protéger l’utilisa- teur des effets de vibration, telles que par exemple : Entretien de l’outil élec- troportatif et des outils de travail, maintenir les mains chauds, organisation des opérations de travail.

Protection contre la poussière Les poussières de matériaux tels que la peinture au plomb, certains types de bois, les minéraux et les métaux peuvent être nocives. Le contact ou l'inha- lation de ces poussières peuvent provoquer des réactions allergiques et/ou des maladies respiratoires chez l'utilisateur ou les personnes se trouvant à proximité. Certaines poussières, comme celles de chêne ou de hêtre, sont considérées comme cancérigènes, en particulier lorsqu'elles sont associées à des additifs pour le traitement du bois (chromate, produits de préservation du bois). Les matériaux contenant de l'amiante ne peuvent être traités que par des spécia- listes. Utilisez si possible un système d'aspiration des poussières. Pour obtenir un niveau élevé d'aspiration de la poussière, utilisez un aspirateur industriel (classe de poussière M) pour le bois et/ou la pous- sière minérale en même temps que cet outil électrique. Veillez à ce que le lieu de travail soit bien aéré. Il est recommandé de porter un masque de protection respiratoire avec filtre de classe P2. Garantie Conformément à nos conditions générales de livraison, le délai de garantie pour les vices matériels est de 12 mois dans les relations commerciales avec les entreprises (preuve par facture ou bon de livraison). Sont exclus les dommages dus à l'usure naturelle, à une sollicitation exces- sive ou à un traitement inapproprié. Les dommages dus à des défauts de matériel ou de fabrication seront réparés gratuitement par une réparation ou une livraison de remplacement. Les réclamations ne peuvent être ac- ceptées que si l'appareil est envoyé non démonté au fournisseur ou à un atelier agréé Eibenstock.37 UE - Déclarati on de conformité Nous déclarons sous notre seule responsabilité que la carotteuse diamantée EHD 2002 S décrite sous "Données techniques" est conforme aux normes ou documents normatifs suivants : EN 62841-1:2023-03 EN 62841-2-1:2023-06
