MANUALE UTENTE EHD 2002 S Eibenstock

Advarsel om generel fare

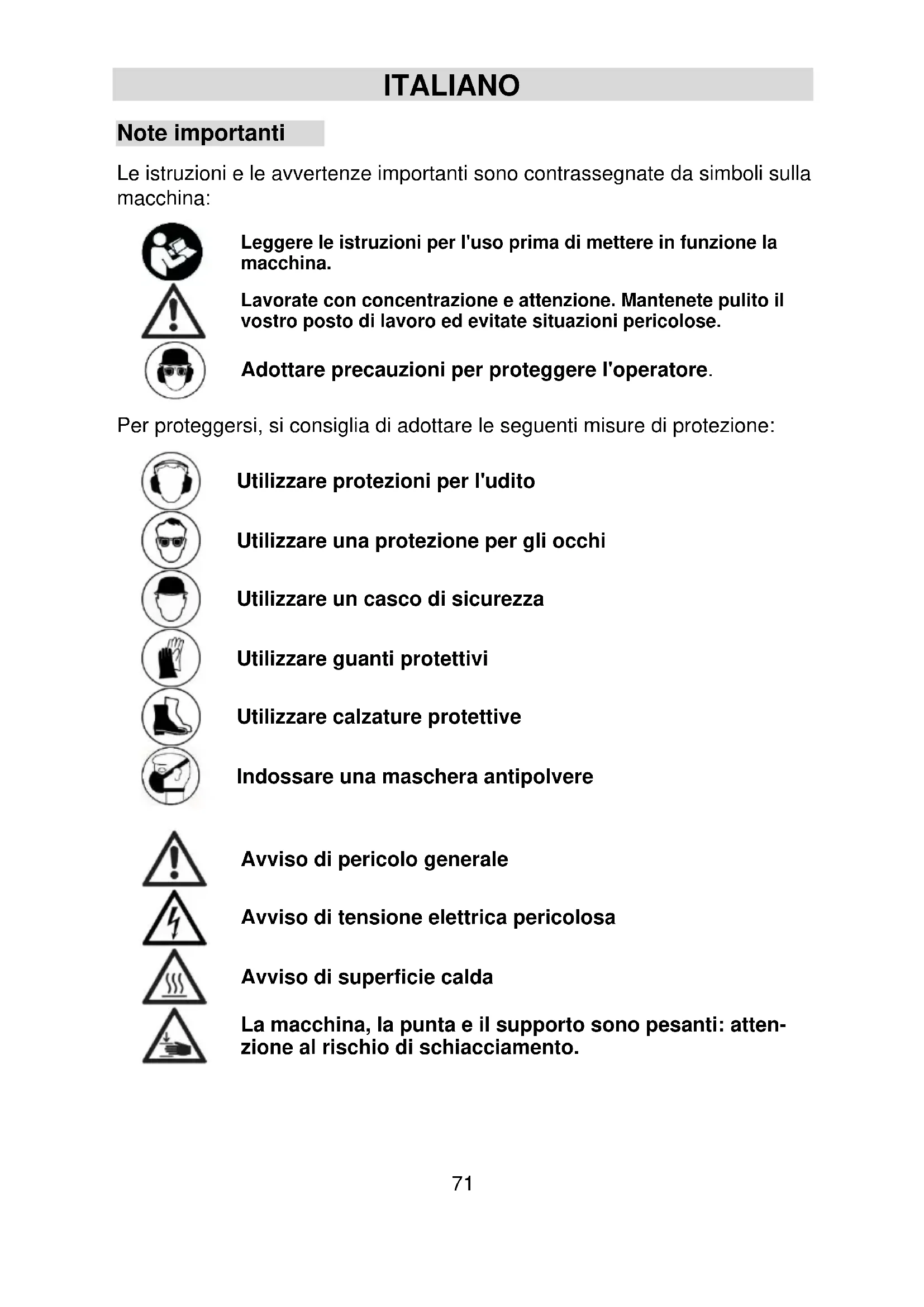

Le istruzioni e le avventenze importanti sono contrassegnate da symboli sulla macchina:

Leggere le istruzioni per l'uso prima diMETTERE in funzione la macchina.

Lavorate con concentrazione eattenzione. Mantenetepulito il vostroippo di lavoro ed evitate situazioni pericolose.

Adottare precazioni per proteggere l'operaatore.

Per proteggersi, si consiglia di adottare le seguenti misure di protezione:

Utilizzare protezioni per l'udito

Utilizzare una protezione per gli occhi

Utilizzare un casco di sicurezza

Utilizzare quanti protettivi

Utilizzare calzature protettive

Indossare una maschera antipolvere

Avviso di pericolo generale

Avviso di tensione elettrica pericolosa

Avviso di superficie calda

La macchina, la punta e il supporto sono pesanti: attenzione al rischio di schiacciamento.

Dati tecnici

Carotatrice diamantata EHD 2002 S

Tensione nominale: 230 V ~
Consumo di energia: 1800 W
Corrente nominale: 8,3 A
Frequenza: 50/60 Hz
Classe di protezione: II
Grado di protezione: IP 20
Portautensili: M 18 a
Diametro massimo di foratura: 132 mm
Diametro del collo di serraggio: 53 mm
Peso: circa 5,9 kg
Soppressione delle interferenze radio se- condo:	EN 55014 e EN 61000
Numero d'ordine	03E28000

Soggetto a modifiche tecniche!

Ingranag- gio	Velocità di carico	Velocità del mi- nimo	Max. Diametro di foratura
I	0 - 850 min-1	0 - 1500 min-1	132 mm
II	0 - 1700 min-1	0 - 3000 min-1	82 mm

Accessorispecialidisponibili:

Articolo	Numero d'ordine
Aspirazione delle polveri M 18 - 1 1/4" 35230000
Corone diamantate a secco 1 1/4" Ø 52 - 132 mm
Aste di centraggio
Anelli in rame per facilitare il rilascio della punta	35450000
Aspirazione della polvere HB	35242000
Svasatura M 16 68 e 82 mm
Trapano centrale	35614000
Gambo di montaggio M 18i - M 16a	35510000
Svasatura M 16 68 e 82 mm
Aspiratore a umido/secco DSS 35 M iP	09919000

Ambito di segna

Carotatrice diamantata, istruzioni per l'uso, valigetta di trasporto

Uso previsto

La macchina per carotaggi diamantati EHD 2002 S è destinata all'uso commerciale e può essere utilizzata solo da persone istruite. Può essere utilizzato sua con un impianto di perforazione diamantato adeguato sua a mano libera. In combinazione con un sistema di aspirazione delle polveri e con le relative corone, è destinata alla perforazione di mattoni, pietra arenaria

calcarea, calcestruzzo cellulare e materiali simili (eccetto calcestruzzo e pietra).

Istruzioni di sicurezza

Un lavoro sicuro con l'apparecchio è possibile solo se si leggono integralmente le istruzioni per l'uso e si seguono scrupolosamente leindicazioni inesse conte-nute.

Inoltre, è necessario atteneri alle istruzioni generali di sicurezza contenute nell'opuscolo allegato. Ricevere istruzioni pratiche prima del primo utilizzato. Conservare tutte le informazioni e le istruzioni di sicurezza per riferimento futuro.

Se il cavo di collegamento viene danneggiato o tagliato durante il lavoro, non toccarlo, ma estrarre immediatamente la spina di rete. Non mettere mai in funzione l'apparecchio con un cavo di collegamento danneggiato.

Prima di forare soffitti e pareti, controllare il

Sito di perforazione per l'eletricità, il gas e la

Tubi dell'acqua o altri supporti.

Controllare l'area di lavoro, per esempio con un

Metal detector.

Consultare l'ingegnere strutturale responsabile prima di iniziare

il vostro lavoro per determinare l'esatta posizione del foro.

Mettere in sicurezza l'area durante la perforazione dei soffitti dal basso, poiché la carota di perforazione può cadere sul fondo.

Tenere gli utensili elettrici al riparo alla pioggia o dall'umidità. L'ingresso di acqua in un elettROUTensile aumenta il rischio di scosse elettriche.

Non lavorare in atmospere potenzialmente explosive.
Non favorare su scale.
- I materiali contenenti amianto non devono essere lavorati.
- Non trasportare mai il disposativo per il cavo e controllare il disposativo, il cavo e la spina prima di agli utilizzato.
- Far riparare i danni solo da uno specialista. Inserire la spina nella presa solo a macchina spenta.
- Non é consentita la manipolazione del disposativo.
- Estrarre la spina di rete e verificare che l'interruttore sia spento se la carotatrice viene lasciata incustodita, ad esempio durante i lavori di montaggio e smontaggio, in caso di interruzione di corrente, durante l'inserimento o l'installazione di un accessorio.

• Specnere la macchina se si ferma per qualsiasi motivo. In quello modosi evita che la macchina si avvii improvisamente quando non è sorvegliata.
• Non utilizzato l'apparecchio se una parte dell'involucro è difettosa o se l'interruttore, il cavo di alimentazione o la spina sono danneggiati.
• Durante i lavori, guidare sempre il cavo di alimentazione, la prolunga e il tubo di aspirazione all'indietro, lontano dall'apparecchio.
• Gli utensili elettrici devono essere ispezionati visivamente da uno specialista a intervalli regolari.
• Dopo aver interrotto il lavoro, accendere la carotatrice solo dopo essersi assicurati che la punta possa ruotare liberamente.
• Il disposativo può essere utilizzato solo con due mani o su un supporto per trapano.
• Mantenere le maniglie asciutte, pulite e prive di olio e grasso.
  Non toccare le parti rotanti.
• Le personne di età inferiore ai 16 anni non devono utilizzato l'apparecchio.
• Durante l'utilizzo dell'apparecchio, l'utente e le persone che si trovano nelle vicinanze devono indossare occhiali di sicurezza adeguati, un elmetto, una protezione per l'udito, una maschera antipolvere, quanti di protezione e scarpe di sicurezza.

• Durante il funzionamento manuale, tenere sempre l'apparecchio con entrambe le mani e stare in piedi in modo sicuro. Osservare la copbia di reazione della macchina in caso di blocco.
• Lavorare sempre con concentrazione. Procedere con cautela e non utilizzato il dispositorio se non si è concentrati.
• Prestare particolare attenzione quando si lavora con la foratura a secco in modalità manuale tra 100 e 132 mm!

Per ulteriori istruzioni di sicurezza, consultare l'allegato!

Collegamento elettrico

L'EHD 2002 S è progettato in classe di protezione II.

L'apparecchio è dotato di un limitatore della corrente di avviamento. Questo impedisce l'intervento involontario degli interruttori automatici ad azione rapida. Prima della messa in funzione, verificare che la tensione e la frequenza di rete corrispondano alle specifiche riportate sulla targ-

hetta. Sono amesse deviazioni di tensione di +6% e -10% . É possibile utilizzato solo cavi di prolunga con una sezione sufficiente (vedere tabella), poiché una sezione insufficiente cui cause una perdita di potenza eccessiva e il surriscaldamento della macchina e del cavo.

Sezioni minime e lunghezze massime consigliate per i cavi

Tensione di rete	Sezione trasversale in mm2
	1,5	2,5
110V	20 m	40 m
230V	50 m	80 m

Maniglia supplementare

In modalità manuale, l'EHD 2002 S può essere utilizzato solo con l'impugnatura supplementare in dotazione.

Questo viene fissato al collo delchio in parte anteriore e viene serrato ruotando la maniglia in direzione della freccia.

Accensione e spegnimento

Commutazione momentanea

Accensione: Premere l'interruttore di accensione/spegnimento.

Spegnimento: Rilasciare l'interruttore di accensione/spegnimento.

Circuito permanente

Accensione: Premere l'interruttore di accensione/spegnimento e bloccarlo in posizione premuta con il pulsante di blocco.

Spegnimento: Premere e rilasciare nuovamente l'interruttore di accensione/spegnimento.

Attenzione!

• Utilizzare il pulsante di blocco solo in modalità standby. è vietato l'uso in modalità manuale.

• Quando la macchina si ferma o l'alimentazione viene interrotta, il pulsante di blocco deve essere rilasciato immediatamente premendo l'interruttore di accensione/spegnimento.

• La macchina è dotata di un interrottore di controllo elettronico con meccanismo di blocco.

• Più si preme il pulsante dell'interruttore, più la velocità aumento. Questo facilità la foratura a punti precisa.
• Nel funzionamento normale, lavorare sempre alla massima velocità.
  Il funzionamento continuo a velocità ridotta porta al sovraccarico, in quanto il motore ha meno aria di raffreddamento a disposizione e quindi si surriscalda molto più rapidamente.

Cambio di marcia

L'EHD 2002 S ha unchio a 2 velocità.
- Regolare la velocità in base al diametro della punta.
- Ruotare il selettore di marcia sulla marcia superiore o inferiore successiva.
- Se non è possibile commutare la macchina, sostene il processo di commutazione ruotando leggermente il mandrino di lavoro.
- Anche l'accensione e lo spegnimento brevi possono facilitare la selezione delle marce.

Attenzione!

• Cambiare marcia solo da fermi!
• Non usare mai la forza perambiare!
• Non utilizzato strumenti come pinze o martelli per effettuare la commutazione!

Bit del nucleo

Utilizzate solo corone adatte al materiale da forare. La carotatrice sare protetta se si utilizzato solo corone rotonde e non deformate. Assicurare uno spazio sufficiente tra i segmenti diamantati e il corpo della corona.

Sostituzione delle punte da trapano

Attenzione!

L'utensile può sorriscaldarsi durante l'uso o l'affilatura. É possibile scottarsi le mani o tagliarsi o lacerarsi sui segmenti.

Pertanto, indossare sempre quanti protettivi durante la sostituzione degli utensili.

Il mandrino del trapano è dotato di una filettatura destrorsa. Utilizzato sempre una chiave aperta da 24 mm come controportapunte, da posizionare sul mandrino del trapano.

Non allentare mai il mandrino del trapano con colpi (martello) per non danneggiare il mandrino e la corona.

Un po' di grasso impermeabile sulla filettatura del mandrino del trapano e un anello di rame tra il mandrino e la punta facilitano l'allenamento della punta.

Perforazione con aspirazione

La polvere prodotta durante il lavoro è dannosa per la salute. É quindi necessario utilizzato un aspiratore di polvere o indossare una maschera anti-polvere durante la foratura a secco. É disponibile un'unità di aspirazione per l'EHD 2002 S, che consente l'uso diretto di corone con attacco filettato da 1 14 . L'aspiratore a secco/umido di classe M è disponibile come accessorio. L'uso di unsystema di aspirazione della polvere èanche un prerequisite per ottenerere prestazioni di taglio ottimali della punta (raffreddamento ad aria). Per la scelta delle punte adatte ai diversi materiali, attenersi alle istruzioni del produttore della punta. Inserire la punta centrale in modo che si innesti nel mandrino di lavoro.

Quindi avvitare la correspondente corona a secco sul mandrino di lavoro. Premere l'interrottore on/off e forare finché i segmenti non si sono inserti per circa 5mm nel materiale da forare. Rimuovere quando la punta centrale. Inserire quando la punta centrale nella scanalatura esistente e terminare la forata. Regolare la velocità di avanzamento in base al diametro della corona e alla potenza della macchina.

Se l'utensile di foratura si inceppa, non tentare di sbloccarlo accendendo e spegnendo la macchina. Ciò comporterebbe un'usura prematura della fri-zione di sicurezza. Spagnere immediatamente la macchina e allentare la corona ruotandola in senso orario e antiorario con una chiave adatta. Estrarre con cautela la macchina dal foro.

Dopo la perforazione

Rimuovere il nucleo di perforazione se rimane nella punta.

• Scollegare la punta del trapano dal motore (se possible).
• Posizione are la punta in verticale.
• Batterere leggermente il tubo con il manico di un martello fino a quando la punta di carotaggio non si sfila. Non forzare mai la punta di carotaggio contro la parete e non utilizzato strumenti come martelli o chiavi, perché in quello modo il tubo si deforma e la punta di carotaggio non può essere allentata né riutilizzata.

Rimuovere la carota da un foro cieco

Rompere il nucleo con un cuneo o una leva. Sollevare il nucleo con una pinza adatta o praticare un foro nel nucleo, avvitare un golfare con un tassello adatto ed estrarre il nucleo.

Protezione da sovraccarico

L'EHD 2002 S è dotato di protezione meccanica, elettronica e termica da sovraccarico per proteggere l'operatore, il motore e la punta.

Meccanico:

In caso di inceppamento improvviso della punta, il contraccolpo della macchina è limitato a una copbia di reazione che può essere controllata dall'operaatore mediante una fri-zione a slittamento.

Elettronica: In caso di sovraccarico, la macchina si spegne automaticamentetramite I'electronica. Dopo aver alleggerito il carico e aver spento e riacceso l'interruttore dell'apparecchio, il lavoro poto continuare normalmente.

Termico: Una termocoppia serve a proteggere il motore alla distruzione in caso di sovraccarico prolongato. In quello caso, la macchina si spegne automaticamente e può essere riavviata solo dopo un adeguato raffreddamento (circa 2 minuti). Il tempo di raffreddamento dipende dal riscaldamento dell'avolgimento del motore e nella temperatura ambiente.

Frizione di sicurezza

Il giunto di sicurezza è progettato per assorbire gli urti e i carichi eccessivi. Non si tratta di una protezione assoluta, quando è necessario forare con attenzione.

Per mantenere la sua funzionalità, non deve slittare per più di 2 secondi. Se lo slittamento dura più a lungo, la frizione di sicurezza si distrugge. Se èccessivamente usurata, deve essere sostituita da un'officina specializzata autorizzata.

Cura e manutenzione

Estrarre sempre la spina di rete prima di iniziare i lavori di manutenzione o riparazione!

Le riparazioni possono essere effettuate solo da personale qualificato con formazione ed esperienza adeguate. Dopo agli riparazione, l'apparecchio deve essere controllato da un elettricista qualificato.

L'electrontroutensile è stato progettato per richiedere una cura e una manutenzione minime. Tuttavia, è necessario eseguire i seguenti interventi o controllare i componenti a intervalli regolari:

L'eeltroutensile deve essere mantenuto pulito.
- Non è consentito inseire oggetti estranei all'interno dell'elettroutensile.
- Le spazzole di carbone devono essere controllate da uno specialista dopo circa 300 ore di funzionamento. Se la loro lunghezza è inferiore a 5 mm, devono essere sostituite con spazzole originali nuove. Queste devono essere rodate per circa 20 minuti facendo girare la macchina al minimo.
- Ilchio e il motore devono essere puliti dopo circa 500 ore di funzionamento. Poiché a questo punto è necessaria un'ispezione generale di tutti i componenti, la macchina deve essere inviata a un'officina autorizzata.

Il servizio clienti rispondere alle vastre domande sulla riparazione e la manutenzione del prodotto e sui pezzi di ricambio.

Il team di consulenza applicativa di EIBENSTOCK sare lieto di aiutarvi a rispondere a qualsiasi domanda sui nostri prodotti e sui loro accessori.

Protezione dell'ambi ente

Recupero delle materie prime anziché smaltimento dei rifiuti

Per evitare danni durante il trasporto, l'apparecchio deve essere consegnato in un imballaggio robusto. L'imballaggio, l'apparecchio e gli accessori sono realizzati con materiali riciclabili.

Le parti in plastica dell'apparecchio sono etichettate in base al materiale. Cio consente di smaltire in modo ecologico e differenziato le parti in plastica attraverso le apposite strutture di raccolta.

Solo per i paesi dell'UE

Non smaltire gli utensili elettrici nei rifiuti domestici!

In conformità alla direttiva europea 2012/19/UE sui rifiuti di apparecchiature elettriche ed elettroniche e al suo recepimento nella legislazione nazionale, gli utensili elettrici usati devono essere raccolti separatamente e riciclati nel rispetto dell'ambiente.

Rumore / Vibrazioni

La rumorosità di questo elettroutensile è misurata in conformità alla norma EN 62841-2-1. Il livello di pressione sonora sul luogo di lavoro più superare gli 85 dB (A); in quello caso, sono necessarie misure di protezione dal ru-more per l'operatore.

Indossate le protezioni per l'udito!

Valori totali di vibrazione a e uncertezza K determinati in ottemperanza a EN 62841-2-1:

Valore emission vibrazioni ah 3,9 m/s2
Incertezza K 1,5 m/s2

Il livello delle vibrazioni indicate è rappresentativo per gli utilizzzi principali previsti per l'utensile elettrico. L'uso dell'utensile elettrico per及其他 applicazioni e/o con altri tipi di utensili montati e/o in condizioni di manutenzione insufficiente può risultare in livelli di vibrazioni diversi con un possibile e considerevole aumento delle sollecitazioni da vibrazione durante tutto il tempo di lavoro. Ai fini di una precisa valutazione delle sollecitazioni indotte dalle vibrazioni si consiglia di considerare又能 i tempi durante i quali l'attrezzatura è spenta o è in funzione senza lavorare effettivamente. In quello modo le sollecitazioni da vibrazione riferite sull'intero tempo di lavoro possono risultare ridotte in misura considerevole. è opportuno adottare ulteriori accorgimenti di sicurezza per la protezione dell'operaatore dall'effetto delle vibrazioni, come ad esempio: manutenzione degli utensili elettrici e degli accessori da montare, Maintainere calde le mani, organizzazione delle fasi di lavorazione.

Protezione alla polvere

La polvere di materiali come le vernici al piombo, alcuni tipi di legno, i minerali e i metalli più essere dannosa per la salute. Toccare o inalare la polvere più provocare reazioni allergiche e/o malattie respiratoriè nell'utente o nelle persone vicine. Alcune polveri, comeQLa quercia o di faggio, sono considerate cancerogene, soprattutto in combinazione con gli additivi per il trattamento del legno (cromati, conservanti del legno). I materiali contenenti amianto possono essere manipolati solo da specialisti.

• Se possibile, utilizzato un sistema di aspirazione della polvere.

• Per ottenere un elevato grado di aspirazione della polvere, utilizzare un aspirapolvere industriale (classe di polvere M) per polveri di legno e/o minerali insieme a quello eletttroutensile.

• Assicurarsi che il luogo di lavoro sia ben ventilato.
• Si raccomanda di indossare una maschera respiratoria conhetto di classe P2.

Garanzia

In conformità alle nostre Condizioni generali di fornitura, per i difetti materiali nelle transazioni commerciali con gli imprenditori si applica un periodo di garanzia di 12 mesi (provatramite fattura o bolla di segna).

Questo non si applica ai danni causati da usura naturale, uso eccessivo o manipolazione impropria. I dati causati da difetti di materiale o di fabbricazione saranno riparati o sostituito Gratisamente. I reclami possono essere riconosciuti solo se l'apparecchio viene inviato al fornitore o a un'officina autorizzata Eibenstock non montato.

UE - Dichiarazione di conformità

Dichiariamo sotto la nostra esclusiva responsabilità che la carotatrice a diamante EHD 2002 S descrietta alla voce "Dati tecnici" è conforme alle seguenti norme o documenti di standardizzazione:

EN 62841-1:2023-03

EN 62841-2-1:2023-06

ENIEC55014-1:2022-12

ENIEC55014-2:2022-10

EN 61000-3-2:2023-10

EN 61000-3-3:2023-02

in conformità ai regolamenti 2011/65/UE, 2014/30/UE, 2006/42/CE.

Documentazione tecnica (2006/42/CE) allegata:

Direttore generale Responsabile dell'ingegneria

Eibenstock, 25.06.2025

Soggetto a modificheenza preavviso.
