Caractéristiques Techniques	Haut-parleur à montage en surface, 4 pouces, 2 voies, réponse en fréquence de 70 Hz à 16 kHz, puissance nominale de 50 W.
Utilisation	Idéal pour les applications commerciales, les espaces publics, et les installations de sonorisation.
Maintenance et Réparation	Vérifier régulièrement les connexions et nettoyer le haut-parleur avec un chiffon doux. En cas de panne, consulter un technicien qualifié.
Sécurité	Respecter les normes électriques lors de l'installation. Ne pas exposer à l'humidité excessive.
Informations Générales	Conçu pour une installation facile, compatible avec divers systèmes audio, et disponible en plusieurs finitions.

FOIRE AUX QUESTIONS - FreeSpace FS4CE BOSE

Comment connecter le haut-parleur BOSE FreeSpace FS4CE à un amplificateur ?

Pour connecter le BOSE FreeSpace FS4CE à un amplificateur, utilisez un câble audio adapté à la sortie de votre amplificateur. Assurez-vous de respecter la polarité lors de la connexion des fils aux bornes.

Quels sont les types de câbles recommandés pour le BOSE FreeSpace FS4CE ?

Il est recommandé d'utiliser des câbles de haut-parleur de type 2 conducteurs avec une section appropriée (minimum 0,75 mm²) pour assurer une bonne qualité sonore et réduire les pertes.

Quelle est la puissance nominale du haut-parleur BOSE FreeSpace FS4CE ?

La puissance nominale du BOSE FreeSpace FS4CE est de 40 watts RMS, avec une capacité de pointe allant jusqu'à 160 watts.

Le BOSE FreeSpace FS4CE est-il résistant à l'humidité ?

Oui, le BOSE FreeSpace FS4CE est conçu pour être utilisé dans des environnements humides, cependant, il est recommandé de l'installer à l'abri de l'eau directe.

Comment régler le son du haut-parleur BOSE FreeSpace FS4CE ?

Le son peut être réglé via l'amplificateur auquel le haut-parleur est connecté. Assurez-vous de vérifier les réglages d'égalisation pour obtenir le meilleur rendu sonore.

Quel est le diamètre du haut-parleur BOSE FreeSpace FS4CE ?

Le BOSE FreeSpace FS4CE a un diamètre de 10 cm (4 pouces).

Comment installer le BOSE FreeSpace FS4CE au plafond ?

Pour installer le BOSE FreeSpace FS4CE au plafond, utilisez les supports d'installation fournis et suivez les instructions d'installation pour garantir une fixation sécurisée.

Quelle est la plage de fréquence du haut-parleur BOSE FreeSpace FS4CE ?

La plage de fréquence du BOSE FreeSpace FS4CE est de 70 Hz à 16 kHz, offrant une large bande passante pour une reproduction sonore claire.

Le BOSE FreeSpace FS4CE peut-il être utilisé à l'extérieur ?

Oui, le BOSE FreeSpace FS4CE peut être utilisé à l'extérieur, mais il est conseillé de l'installer dans un endroit protégé pour prolonger sa durée de vie.

Où puis-je trouver des pièces de rechange pour le BOSE FreeSpace FS4CE ?

Les pièces de rechange pour le BOSE FreeSpace FS4CE peuvent être trouvées sur le site officiel de Bose ou chez des revendeurs agréés.

MODE D'EMPLOI FreeSpace FS4CE BOSE

Notice d'installation 18

Ce produit doit être installé par un technicien professionnel! Ce document est destiné à fournir aux techniciens professionnels les directives de montage et de sécurité relatives à ce produit dédié à une installation fixe. Veuillez conserver ce document, ainsi que l'ensemble des avertissements de sécurité avant de procéder à l'installation.

Ne tentez pas de réparer ce produit vous-même. Confiez toutes les opérations de maintenance à des centres de service, installateurs, techniciens, revendeurs ou distributeurs agréés. Pour contacter Bose Professional ou pour trouver un revendeur ou un distributeur près de chez vous, rendez-vous sur l'adresse BoseProfessional.com.

1. Veuillez conserver ces consignes.
2. Veuillez conserver ces consignes.
3. Respectez tous les avertissements.
4. Suivez toutes les consignes.
5. Ne bloquez jamais les orifices d'aération. Suivez les instructions du fabricant pour l'installation.
6. N’installez pas cet appareil à proximité d’une quelconque source de chaleur, telle qu’un radiateur, une arrivée d’air chaud, un four ou tout autre appareil (notamment les amplificateurs) produit de la chaleur.
7. Utilisez uniquement les accessoires spécifiés par le fabricant.

Avertissements/précautions

Ce produit contient des composants magnétiques. Consultez votre médecin afin de savoir si ces composants peuvent avoir une incidence sur tout dispositif médicinal implanté.

Certaines petites pièces présentent un risque de suffocation. Ne les laissez pas à la portée des enfants de moins de 3 ans.

• Il incombe à l'installateur d'utiliser un système de support dont la résistance au vent est suffisante pour garantir la conformité aux codes et normes applicables.
• Tous les produits Bose Professional doivent être installés dans le respect des réglementations locales et nationales. L'installateur est responsable du respect de tous les codes et règlements locaux et nationaux en vigueur applicables à l'installation et au montage des enceintes. Consultez les autorités locales compétentes avant d'installer ce produit.
• Tout montage non sécurisé ou suspension d'une lourde charge peut provoquer des dégâts matériels et des blessures graves, voir la mort. Il est de la responsabilité de l'installateur d'évaluer la fiabilité de la méthode de montage utilisée, en fonction de l'application. Seul un installateur professionnel connaissant les accessoires et techniques de montage adaptés est qualifié pour installer des enceintes suspendues.
• Veillez à ne pas installer sur des surfaces peu résistantes ou dans lesquelles peuvent être intégrés des éléments dangereux, tels que des fils électriques ou des tuyaux de plomberie. Confiez l'installation du support à un professionnel qualifié, conformément aux règlements locaux.
• N'utilisez que le matériel et les accessoires livrés ou spécifiés par Bose Professional pour une utilisation avec les enceintes FreeSpace FS4CE. Pour plus d'informations sur les accessoires compatibles, reportez-vous à la fiche technique du produit sur BoseProfessional.com. Tenez le produit à l'écart du feu et des sources de chaleur. Ne placez jamais d'objets enflammés, tels que des bougies allumées, sur l'appareil. Veillez à ne pas effectuer de modifications non autorisées sur ce produit.
• N'exposez pas l'enceinte ou les accessoires de montage à des substances chimiques qui ne sont pas spécifiées par Bose Professional, y compris, mais sans s'y limiter, les lubrifiants, les produits de nettoyage, les sprays de contact ou les solvants à base d'hydrocarbures. L'exposition à de telles substances peut provoquer une dégradation du matériel plastique, se traduisant par des fissures pouvant conduire à une chute de l'enceinte.
• Nettoyez uniquement les enceintes avec un chiffon sec. N'exposez pas l'enceinte à du savon, des détergents, des huiles minérales, de l'alcool ou d'autres agents nettoyants ou chimiques.

Informations réglementaires

Ce produit est conforme à toutes les directives de l'Union européenne qui s'y appliquent. La déclaration de conformité complète est disponible à l'adresse suivante : BoseProfessional.com.

Ce produit est conforme à toutes les règlementations de 2016 en matière de compatibilité électromagnétique et à toutes les autres règlementations britanniques applicables. L'attestation complète de conformité est disponible à l'adresse BoseProfessional. com

Ce symbole signifie que le produit ne doit pas être jeté avec les déchets ménagers, mais doit être déposé dans un centre de collecte approprié pour recyclage. La mise au rebut adéquate et le recyclage permettent de protéger les ressources naturelles, la santé humaine et l'environnement. Pour plus d'informations sur l'élimination et le recyclage de ce produit, contactez votre mairie, votre service d'enlèvement des ordures ou le magasin où vous avez acheté ce produit.

Date de fabrication : le huitième chiffre du numéro de série indique l'année de fabrication; par exemple, « 7 » correspond à 2007 ou à 2017.

Importateur pour l'UE : Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ, Amsterdam | Importateur pour le Royaume-Uni : Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | Importateur pour le Japon : Transom Post International Japan KK Co., Ltd. PMO Tamachi IV Shiba5-29-19, Minato-ku, Tokyo | Importateur pour l'Australie : Transom Post Australia Pty. Ltd., Level 14, 60 Margaret Street, Sydney, NSW 2000 | Importateur pour la Chine : Transom Post (Shanghai) Audio Co. Ltd Room 2209, Building 1, 175 Longyao Road, Xuhui District, Shanghai | Importateur pour le Mexique : POST INTL MEXICO, S. DE R. L. DE C. V. Insurgentes Sur No. 1079, 1st floor, Colonia Noche Buena, Benito Juarez, C.P. 03270, Mexico City | Importateur pour les Émirats arabes unis : 102 A, Sama Tower Sheikh Zayed Road, Dubai UAE

Bose est une marque commerciale de Bose Corporation.

DesignMax et FreeSpace sont des marques commerciales de Transom Post OpCo LLC.

Bose Professional, 117 South St, Hopkinton, MA 01748 USA

©2024 Transom Post OpCo LLC. Toute reproduction, modification, distribution ou autre utilisation, même partielle, de ce document est interdite sans autorisation écrite préalable.

Informations relatives à la garantie

Cet appareil est couvert par une garantie limitée.

Pour avoir plus d'information sur la garantie, visitez BoseProfessional.com/Warranty.

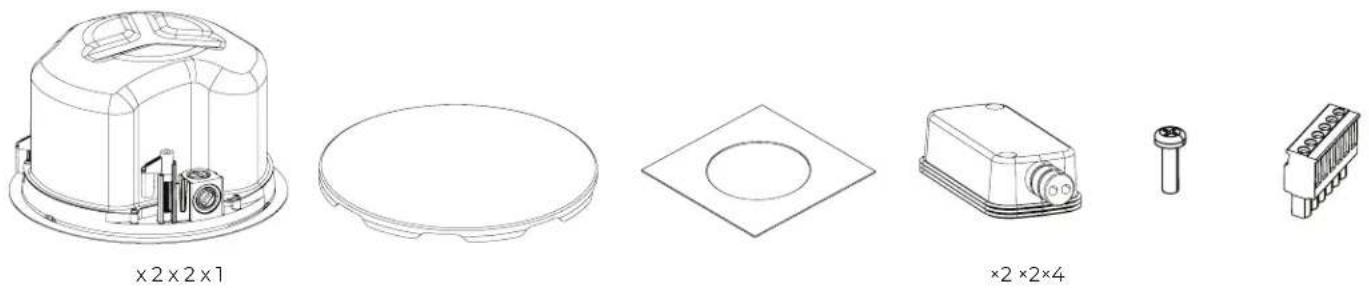

Spécifications du produit :

Tension d'entrée : 70 V/100 V

Impédance: 8 40 W

Courant ou puissance : (70 V) : 2,5 W, 5 W, 10 W, 20 W, 40 W ; (100 V) : 5 W, 10 W, 20 W, 40 W

Caractéristiques techniques

Pour consulter d'autres caractéristiques, veuillez vous reporter à la fiche technique de l'enceinte FreeSpace FS4CE sur le site BoseProfessional.com.

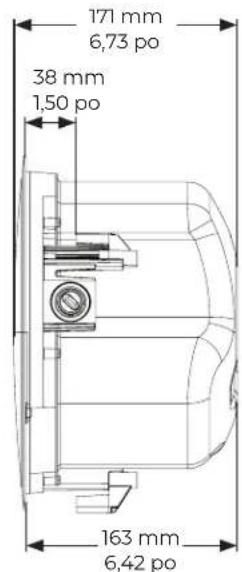

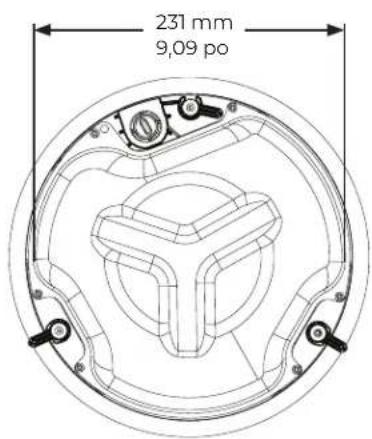

Charactéristiques physiques

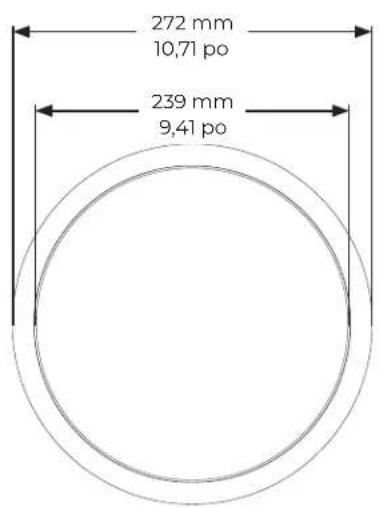

Dimensions du produit Diamètre de l'enceinte : 272 mm (10,71 po)
	Diamètre du boîtier : 231 mm (9,09 po)
	Profondeur du boîtier : 163 mm (6,42 po)
Ouverture à découvert 250 mm (9,84 po)
Épaisseur maximal du plafond	38 mm (1,50 po)
Poids net, enceinte avec grille (une seule enceinte)	3,47 kg (7,65 lb)
Poids brut (paire d'enceintes)	9,05 kg (19,95 lb)
Environnement Utilisable en extérieur et dans des environnementés humides avec capot de protection des entrées résistant aux intempéries (IP55C selon la norme EN 54-24). Une grille en aluminium est disponible en option pour éviter toute corrosion (rouille) dans des conditions extrêmes.

Informations importantes concernant l'installation

Avant d'installer l'enceinte, veuillez consulter les Consignes de sécurité importantes sur la page 18.

Pour les applications d'alerte en cas d'incendie et d'évacuation, conforme à l'indice IP55C comme requis par la norme EN 54-24.

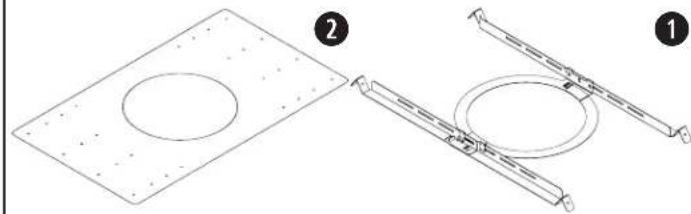

Options d'installation et accessoires

L'un des éléments suivants est nécessaire pour l'installation. Pour consulter les instructions d'installation, reportez-vous au guide d'installation relatif à l'accessoire sur le site BoseProfessional.com.

• Support réglable pour plafond (non fourni) Plaque de montage en faux plafond (non fournie)

Raccord de conduit

Si vous utilisez un conduit en métal flexible, associez-le à un raccord de conduit 3/8 pouce ou à un connecteur double (duplex) 3/8 pouce.

Remarque: les raccords de conduit ne sont pas fournis.

Entrée simple 3/8 pouces

Entree duplex / boucle 3 % pouces

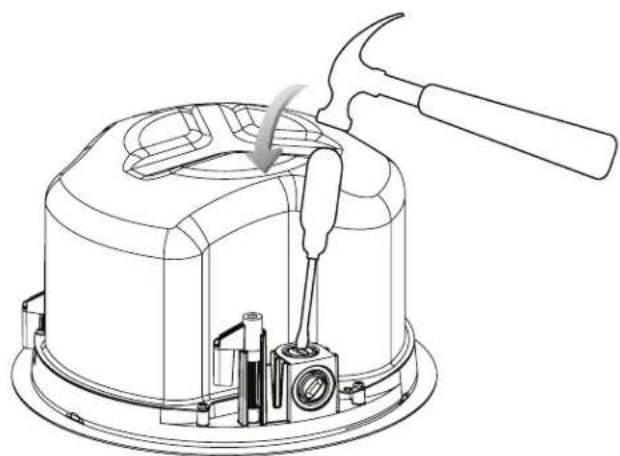

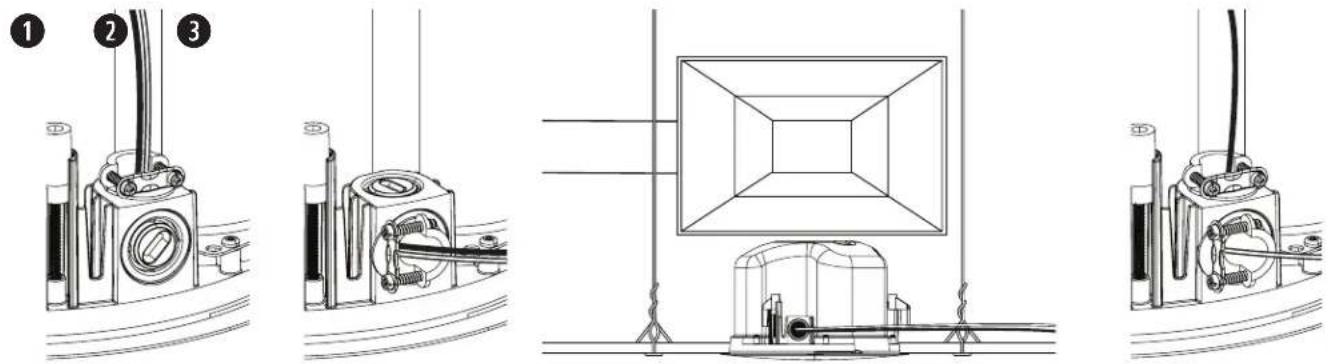

Choisir une méthode d'installation

• Ouverture du haut

Utilisez l'ouverture du haut lorsqu'il y a suffisamment d'espace au-dessus du plafond.

• Ouverture latérale

Utilisez l'ouverture latérale lorsque l'espace au-dessus du plafond est limité.

Deux ouvertures

Utilisez les deux ouvertures lorsqu'un système de câblage d'entrée et de sortie de signal indépendants est requis et qu'il y a suffisamment d'espace au-dessus du plafond.

Entrée simple Entrée et sortie Ouvert

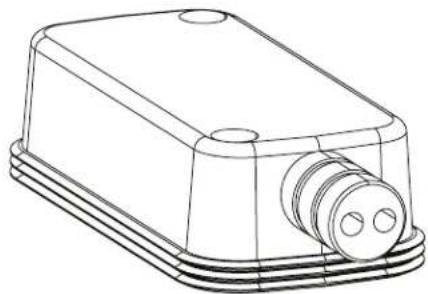

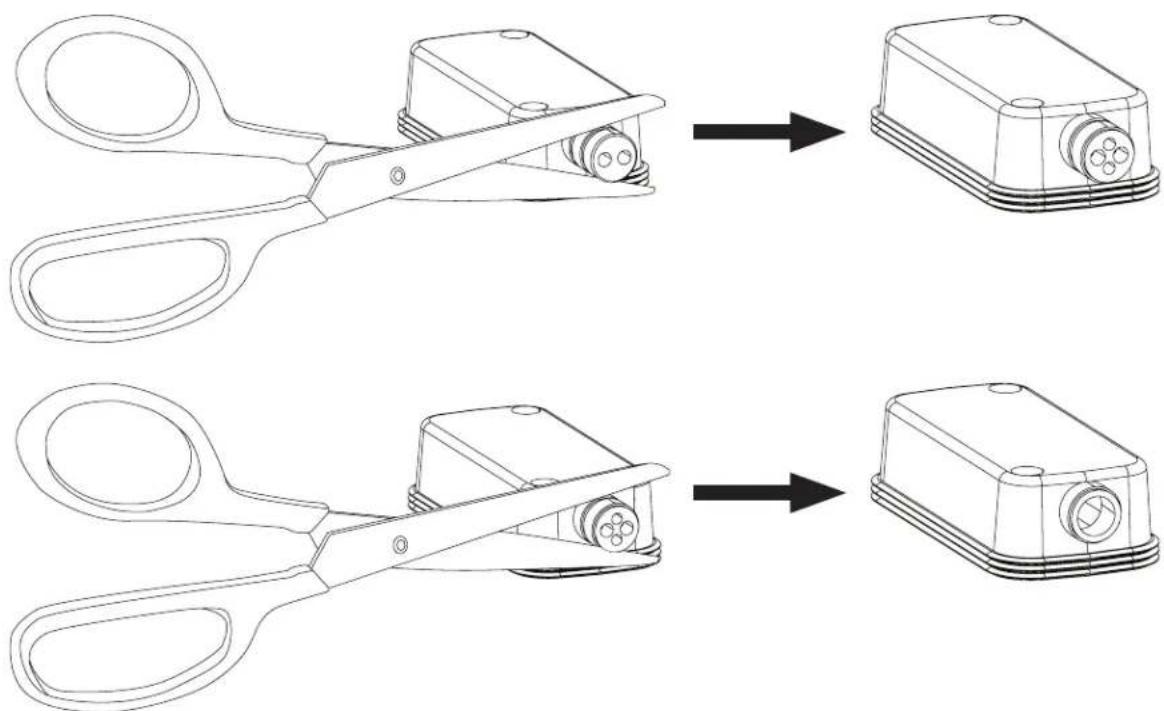

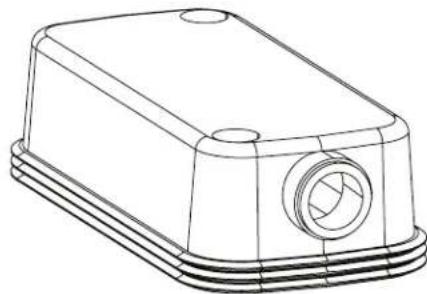

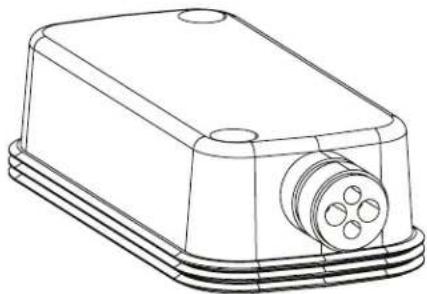

Préparation du capot de protection des entrées résistant aux intempéries

Le capot de protection des entrées résistant aux intempéries est conçu pour trois scénarios de câblage différents (voir ci-dessus). Pour modifier la configuration du capot de protection des entrées en fonction de votre scénario de câblage, découvrez le long de la perforation du conduit en caoutchou.

Remarque: l'usage en intérieur uniquement ne nécessite pas l'utilisation du capot de protection des entrées.

Remarque: en cas d'utilisation d'un conduit en caoutchouc largement ouvert, il est de la responsabilité de l'installeur d'assurer l'étanchéité du connecteur Euroblock contre la pénétration d'eau.

Épaisseur des câbles

L'enceinte FreeSpace FS4CE est donc pour fonctionner avec des câbles de taille 18 AWG (0,8 mm²) à 14 AWG (2,1 mm²) uniquement.

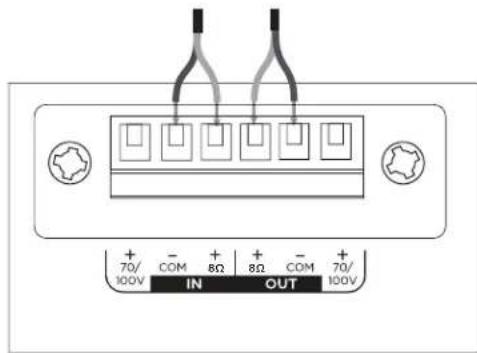

Diagrammes de connexion

Exposez six millimètres (1 / 4 po) de fil dénudé à relier aux bornes.

Remarque: La méthode de câblage doit être conforme aux spécifications suivantes :

Canada-CSA C22.1, Canadian Electrical Code, Part I, Safety Standard for Electrical Installations, Section 32 ; États-Unis - National Electrical Code, NFPA 70.

70/100 V 8Ω

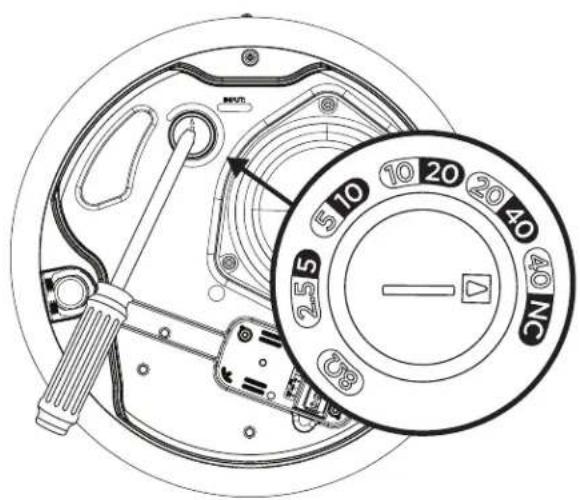

Réglages de l'enceinte

* Réglage d'usine par défaut: pas de connexion (ne pas utiliser)

Réglage de la prise du transformateur

Réglez la prise en la tournant. Utilisez un tournevis à tête plate.

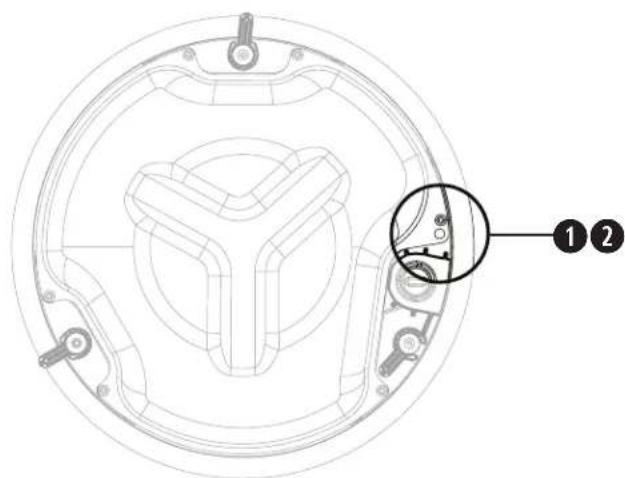

Utilisation d'un câble de sécurité

Le code de l'urbanisme de certaines régions impose l'utilisation d'une méthode secondaire de fixation des enceintes aux structures porteuses pour apporter une sécurité supplémentaire. Pour le montage, CHOISSEZ une position, une méthode et des accessoires compatibles avec le code de l'urbanisme local.

BOSE Professional recommande l'utilisation de : (1) un fil de sécurité ou (2) un câble de sécurité comme dispositif de sécurité secondaire. Reportez-vous au schéma ci-dessus à droite pour prendre connaissance des points de fixation de sécurité.

Suivez les instructions du fabricant pour toute mise en œuvre d'un dispositif de sécurité secondaire.

Dalle de plafond

1. Retirez la dalle et utilisez le gabarit pour tracer le contour d’une enceinte sur la dalle. Pour centrer le gabarit sur la dalle, dessinez une croix (X) en reliant les angles en diagonale, et centrez le gabarit au point d’intersection.
2. Découpez une ouverture dans la dalle.
3. Installez le support. Pour consulter les instructions concernant l'installation d'un support, reportez-vous au guide d'installation du support applicable sur le site BoseProfessional.com.

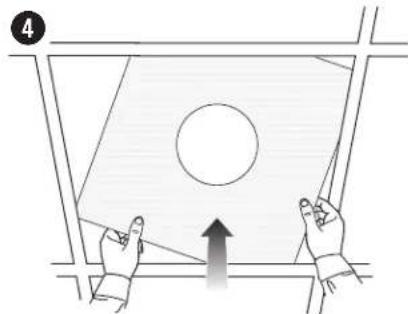

4. Remettez en place la dalle de plafond.

Plafond dur

1. Utilisez le gabarit pour tracer une ouverture sur le plafond.
2. Découpez une ouverture dans le plafond.
3. Installez le support. Pour consulter les instructions concernant l'installation d'un support, reportez-vous au guide d'installation du support applicable sur le site BoseProfessional.com.

Installation dans un plafond dur avec plaque de montage (nouvelle construction)

Pour plus d'informations sur l'installation d'une plaque de montage, reportez-vous au guide d'installation des plaques de montage pour DesignMax et FreeSpace sur le site BoseProfessional.com. Une fois la plaque de montage installée, consultez la section Montage de l'enceinte à la page 24.

Point de fixation du bornier céramique

L'enceinte FreeSpace FS4CE est compatible avec un bornier céramique (accessoire optionnel). Reportez-vous au schéma pour vérifier l'emplacement du point de fixation du bornier céramique. Pour plus d'informations sur le bornier céramique, reportez-vous au guide d'installation du bornier céramique sur le site BoseProfessional.com.

Montage de l'enceinte

1. Faites passer le câble audio par l'ouverture de passage et le capot de protection des entrées (non représenté ; consultez la section Préparation du capot de protection des entrées à la page 21).
2. Branchez le connecteur et insérez-le dans l'enceinte. Serrez le raccord de gaine, le cas échéant. Consultez la section Câblage de l'enceinte à la page 22 pour plus d'informations sur le câblage.
3. Insérez l'enceinte dans le trou, puis dans l'élément de montage ou la plaque de montage (voir page 23). Ensuite, tournez (sens inverse des aiguilles d'une montre) les vis du bras d'ancrage d'un demi-tour pour dégager les bras d'ancrage. Abaissez ensuite progressivement l'enceinte jusqu'à ce que les bras d'ancrage s'enclenchent sur l'élément de montage ou la plaque de montage.
4. Serrez les vis des bras d'ancrage pour fixer fermement l'enceinte. AVENTISSEMENT: un serrage insuffisant ou excessif des vis peut endommager les bras d'ancrage, les points de fixation ou le plafond, ce qui pourrait creer un risque de chute.
5. Placez le capot de protection des entrées sur le connecteur et pressez-le fermement contre l'enceinte pour assurer une étanchéité parfaite. Fixez le capot de protection avec les deux vis pour capot de protection fournies. Consultez la section Préparation du capot de protection des entrées en page 21.

Fixation de la grille

Remarque: Avant de fixer la grille, ajustez les réglages de l'enceinte sur la position appropriée pour l'installation. Consultez la section Réglages de l'enceinte à la page 22.

Après avoir aligné le logo de façon appropriée pour l'installation, alignez la grille par rapport à l'intérieur du boîtier de l'enceinte, puis poussez vers le haut jusqu'à ce qu'elle soit bien en place. Si nécessaire, poussez les ergots de la grille vers l'intérieur pour faciliter son insertion dans le boîtier de l'enceinte.

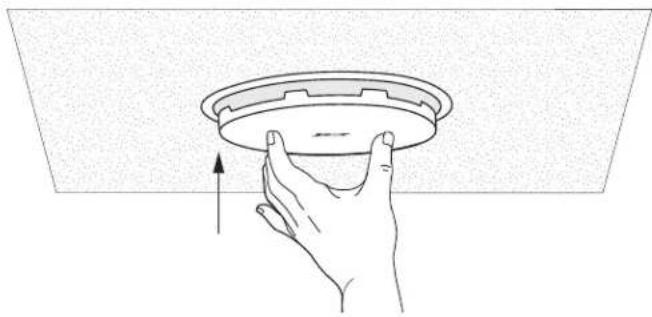

Démontage de la grille

Insérez un petit outil (d'un diamètre de 1,5 mm au plus) dans l'un des trous de la grille situés dans le coin, puis tirez pour dégager la grille.

ATTENION : n'utilisez pas de tournevis pour retirer la grille du boitier. Vous risqueriesd'endommager l'enceinte.

Conformité aux réglementations et aux normes de sécurité en vigueur

L'enceinte FreeSpace FS4CE a fait l'objet d'une phase complète de tests : elle est conforme aux spécifications et aux utilisations suivantes :

ANSI/UL 1480A-2016, Enceintes destinées à un usage professionnel (sécurité) et commercial

Utilisation générale, catégorie UL UEAY, dossier S36835.

Utilisation à l'intérieur dans des endroits secs.

EN 54-24: 2008, Enceinte pour systèmes d'alarme vocale pour la détection d'incendie et pour systèmes d'alarme incendie dans les bâtiments

Type d'environnement: B (applications en extérieur)

Utilisable pour une installation suivant les méthodes de câblage de classe 1, 2 ou 3, conformément à la norme NFPA 70, National Electric Code, 2002, article 640.

Utilisable pour une installation suivant les méthodes de câblage de circuit d'alerte incendie selon la norme NFPA 70, National Electric Code, 2002, article 760.

Convient à une utilisation dans des emplacements ventilés de type plénum.

UL-2043, Essai de réaction au feu et dégagement de fumée visible pour les produits autonomes et leurs accessoires installés dans des

emplacements ventiles.

NFPA 90-A, 2002, Installation de systèmes de climatisation et de ventilation, Paragraphe 4.3.10.2.6.5.

Directive CEM 89/336/EEC et article 10 (1) de cette même directive, EN50081-1 et EN50082-1, comme indiqué par le marquage CE.

L'enceinte FreeSpace FS4CE a été conçue en conformité avec les exigences définies en spécifications réglementaires européennes suivantes relatives aux systèmes utilisés en combinaison:

British Standard Code of Practice BS 5839, partie B, en cas d'utilisation avec le bornier céramique et le fusible thermique.

Testé conforme à la norme CEI 60268-5.

Conformé à la norme EN 54-241
Réponse en fréquences 100 Hz à 10 kHz
Sensibilité (1 W à 4 m) 74,6 dB
Pression acoustique maximale mesurée à 4 m	87,6 dB
Angle de couverture par bande d'octave	500 Hz 1 000 Hz 2 000 Hz 4 000 Hz
Couverture horizontal	180° 175° 155° 75°
Couverture verticale 180° 175° 150° 90°
Impédance nominale	2,5 W 5 W 10 W 20 W 40 W
	70 V 1960 Ω 980 Ω 490 Ω 245 Ω 123 Ω
	100 V — 2 000 Ω 1 000 Ω 500 Ω 250 Ω
Impédance nominale passive	8 Ω
Puisance sonore nominale	40 W

Notes de bas de page

1. Les données relatives à ces caractéristiques ont été mesurées dans le cadre d'une installation dans un boîtier situé dans une chambre anéchoique conformément aux normes EN 54-24. Le plan de référence se trouve sur la surface de la grille et est perpendiculaire à l'axe de référence. L'axe de référence est perpendiculaire au centre de la surface de la grille. Le plan horizontal contient l'axe de référence et est perpendiculaire au plan de référence.

Réponse en fréquences sur l'axe
