用户手册 FreeSpace FS4CE BOSE

本产品仅适合由专业安装人员安装！本文档旨在为专业安装人员提供在典型的固定安装系统中安装此产品时适用的基本安装和安全指南。请先阅读本文档和所有安全警告，再尝试安装。

请勿尝试自行维修此产品。所有维修服务必须由授权服务中心、安装人员、技术人员、经销商或分销商提供。要联系 Bose Professional 或查找您附近的经销商或分销商，请访问 BoseProfessional.com。

1.请阅读这些说明。
2. 请保留这些说明。
3.请注意所有警告。
4.清遵守所有说明。
5.请勿堵塞任何通风口。请按照制造商的说明进行安装
6. 请勿安装在靠近任何热源的位置，例如暖气片、热调节装置、火炉或可产生热量的其他设备（包括功放）。
7.只能使用制造商指定的附件/配件。

警告小心

本产品含有磁性材料。有关这是否会影响到您的植入式医疗器械，请咨询您的医生。

包含可能导致窒息危险的小部件。不适合3岁以下的儿童使用。

·安装人员有责任使用具有足够抗风荷载强度的支撑系统，遵守适用的法规和标准。
- 所有 Bose Professional 产品的安装都必须遵守当地、州、联邦和行业规范。安装人员有责任确保扬声器和安装系统的安装都符合适用的法规，包括当地的建筑法规和规定。安装本产品前，请咨询拥有司法管辖权的当地监管机构。
·以不安全的方式登高安装或吊装任何重物可能导致严重的人身伤害、死亡或财产损失。安装人员有责任评估在其应用中所使用的任何安装方法的可靠性。只有正确了解硬件且掌握安全安装方法的专业安装人员才能尝试以吊装的方式安装任何扬声器。
·请勿将本产品安装在不结实或有潜在危险的表面，比如铺有电线或管道的地方。确保支架由拥有相应资质的专业安装人员安装且符合当地的建筑法规。
- 仅使用随附安装紧固件和附件或 Bose Professional 指定与 FreeSpace FS4CE

扬声器配合使用的安装紧固件和附件。有关兼容附件的信息，请参阅BoseProfessional.com上的产品技术参数表。

·请将本产品放置到远离火源和热源的地方。请勿将明火火源（如点燃的蜡烛）置于本产品上或靠近本产品。
·未经授权切勿改装本产品。
请勿让扬声器或安装组件接触 Bose Professional 未说明的任何化学物质，包括但不限于润滑剂、清洗剂、触点喷剂或烃类溶剂。接触此类物质可能会导致本产品的塑料材料老化，进而导致产品开裂和掉落。
- 只能使用干布清洁扬声器。请勿让扬声器接触肥皂、清洁剂、矿物油、酒精或其他清洁剂或化学品。

规范信息

本产品符合所有适用的欧盟指令要求。您可以从以下网址找到完整的产品说明：BoseProfessional.com。

本产品符合所有适用的2016电磁兼容性法规和所有其他适用的英国法规。符合声明全文载于：BoseProfessional.com

此符号表示不得将此产品作为生活垃圾丢弃，应将其送到合适的回收站点进行回收。正确处理和回收有助于保护自然资源、人类健康和环境。想要获得更多关于此产品的处理和回收的信息，请联系当地市政当局、垃圾处理服务部门或您购买此产品的商店。

中国危险物质限用表

有毒或有害物质或元素名称及成分
	有毒或有害物质和元素
零件名称	铅(Pb)	汞(Hg)	镉(Cd)	六价铬(CR(VI))	多溴化联苯(PBB)	多溴二苯醚(PBDE)
印刷电路板	XO O O O O
金属零件	XO O O O O
塑料零件	O O O O O O
扬声器	XO O O O O
线缆	XO O O O O
此表格依据SJ/T 11364的要求制定。O:表示此零件中所有均质粒料所包含的此类有害或有害物质均低于GB/T 26572中的限定要求。X:表示此零件所占全部均质材料中至少有一种包含的有害或有害物质高于GB/T 26572中的限定要求。						15

生产日期：序列号中第八位数字表示牛产年份；“7”表示2007年或2017年。

欧洲进口商：Transom Post Netherlands B.V., Keizersgracht 391A, 1016 EJ, Amsterdam | 英国进口商：Transom Post Netherlands UK, Squires House 205a High Street, West Wickham, BR4 0PH | 日本进口商：Transom Post International Japan KK Co., Ltd. PMO Tamachi IV Shiba5-29-19, Minato-ku, Tokyo | 澳大利亚进口商：Transom Post Australia Pty. Ltd., Level 14, 60 Margaret Street, Sydney, NSW 2000 | 中国进口商：Transom Post (Shanghai) Audio Co. Ltd 上海市徐汇区龙耀路 175 号 1 号楼 2209 室 | 墨西哥进口商：POST INTL MEXICO, S. DE R.L.D.E.C.V.Insurgentes Sur No. 1079, 1st floor, Colonia Noche Buena, Benito Juarez, C.P.03270, Mexico City | 阿联酋进口商：102 A, Sama Tower Sheikh Zayed Road, Dubai UAE

Bose是BoseCorporation的商标。

DesignMax和FreeSpace是TransomPostOpCoLLC的商标。

Bose Professional, 117 South St, Hopkinton, MA 01748 USA

©2024 Transom Post OpCo LLC。未经事先书面许可，不得复制、修改、分发或以其他方式使用本文档的任何部分。

质保信息

本产品享有有限保修。有关质保的详细信息，请访问BoseProfessional.comWarranty。

产品额定值：

输入电压：70V/100V

阻抗：80，40W

有关其他规格，请参阅BoseProfessional.com上的FreeSpace FS4CE技术参数表。

外观
产品尺寸	障板直径：272毫米（10.71英寸）
	外壳直径：231毫米（9.09英寸）
	后盖深度：163毫米（6.42英寸）
开孔	250毫米（9.84英寸）
天花板最大厚度	38毫米（1.50英寸）
带网罩的扬声器净重（单个）	3.47千克（7.65磅）
装运重量（成对）	9.05千克（19.95磅）
环境	自带全天候输入防护罩，适合在潮湿的户外场所使用（IP55C，依据EN 54-24）。提供可用于恶劣环境、防止红色腐蚀的铝制网罩选装配件。

重要安装信息

安装扬声器之前，请阅读第66页上的重要安全说明。

对于火灾和疏散通知应用程序，环境评级为IP55C（依据EN54-24）。

安装选件

安装选件和配件

安装时需要执行任一以下操作。有关安装说明，请参阅BoseProfessional.com上的相关配件安装指南。

如果使用金属软管，请使用 3% 英寸的单导管配件，或 3% 英寸的双连接件。

注意：不提供导管配件。

3/8英寸单软管

3/8英寸双连接件输入/坏出

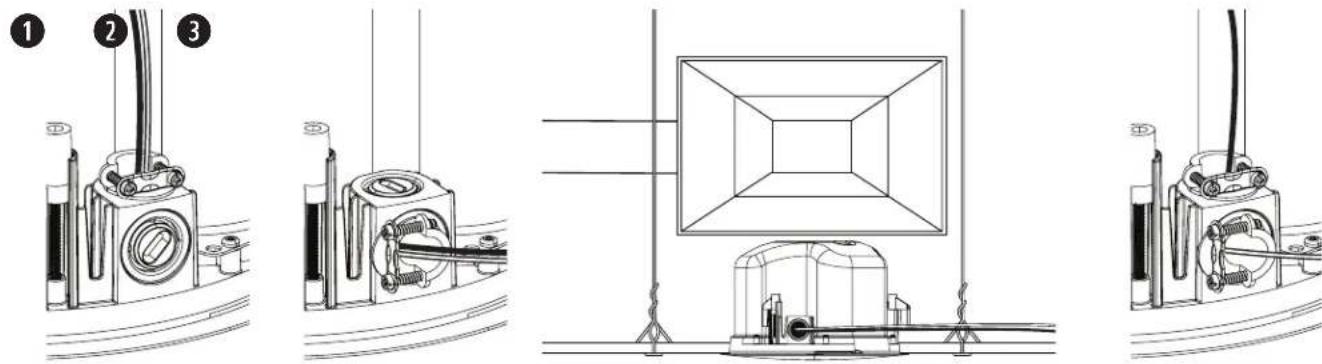

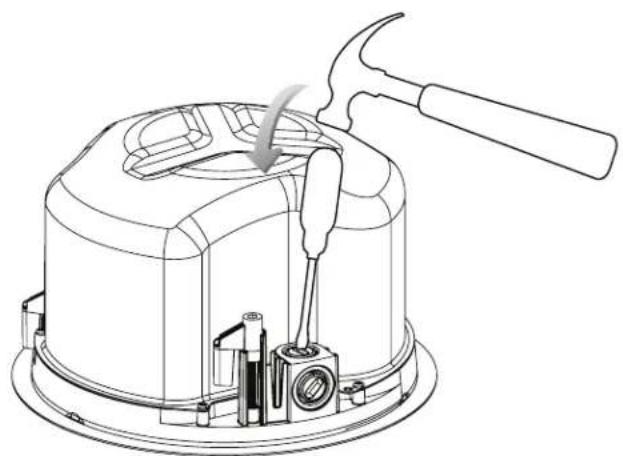

选择安装方法

1 顶部进线孔法

当天花板上方有可用空间时，请使用顶部进线孔法。

2 侧面进线孔法

当天花板上方空间有限时，请使用侧面进线孔法。

双进线孔法

当需要采用独立的信号输入和信号输出布线方案，且天花板上方有可用空间时，请使用双进线孔法。

仅输入型 输入坏出型 宽口型

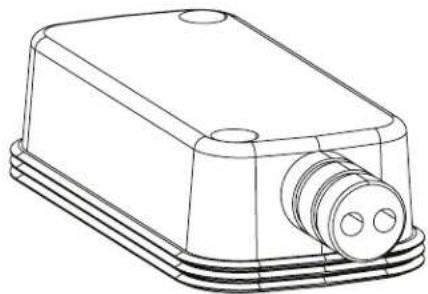

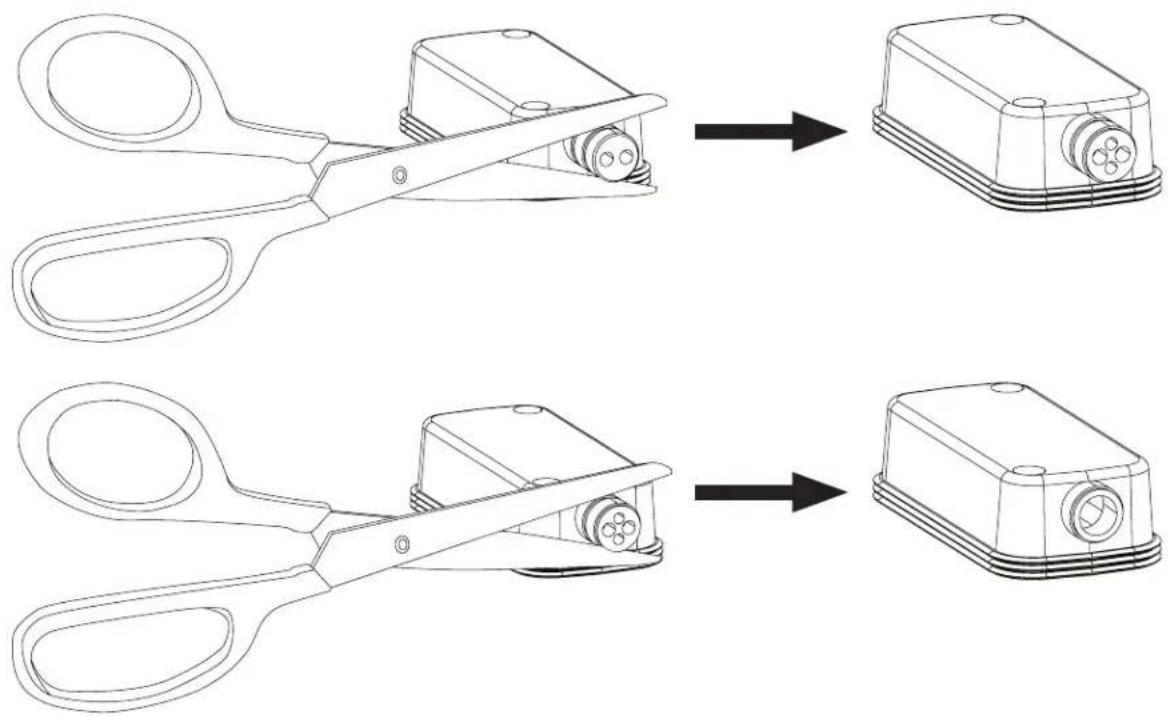

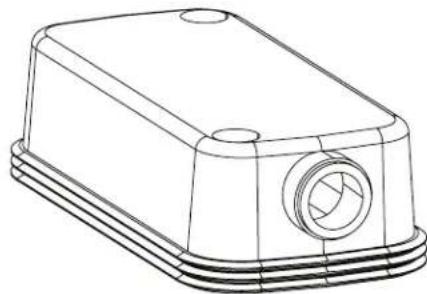

准备防风雨输入防护罩

防风雨输入防护罩是针对三种不同布线情况设计的（请参见上图）。若要改变输入防护罩的配置以适应布线情况，请沿橡胶管上的小孔进行剪切。

注意：仅限室内的安装不需要使用输入防护罩。

注意：如果使用开口橡胶管配置，安装人员有责任进行密封，以防水进入Euroblock接口。

扬声器接线

线规

FreeSpace FS4CE 扬声器仅可与 18 AWG（0.8 平方毫米）至 14 AWG（2.1 平方毫米）规格的接线一起使用。

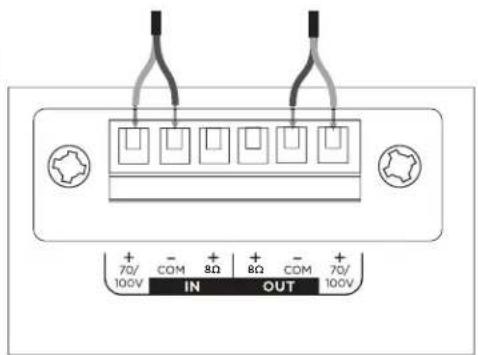

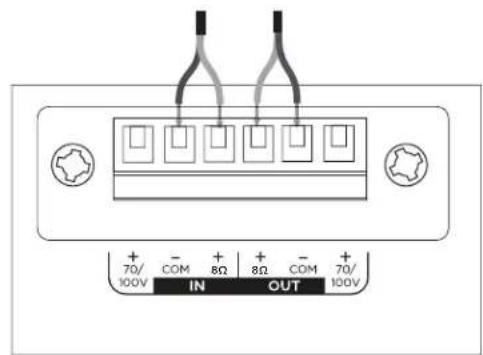

接线图

露出六毫米（1/4英寸）长的裸线以连接到端子。

注意：布线方法必须符合：

在加拿大，《加拿大电气规范》第1部分CSAC22.1，电气安装安全标准第32节；

在美国，NFPA70美国国家电气法规。

70/100V8Ω

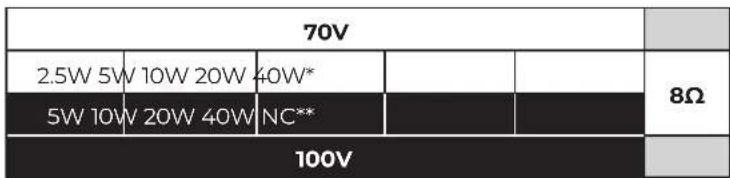

扬声器设置

出厂默认设置
*NC：无连接（不使用）

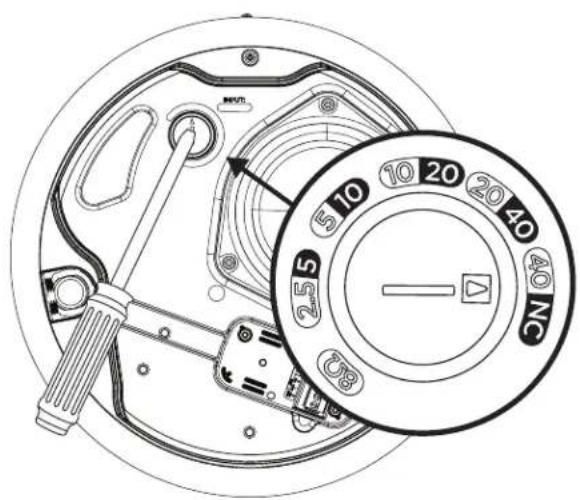

变压器抽头设置

转动设置抽头。使用平头螺丝刀。

准备安装

使用安全绳

某些地区的施工规范要求使用辅助方法将扬声器固定到支撑结构，以提供额外的安全保障。选择符合当地的建筑法规和条例的安装位置、方法和安装紧固件。

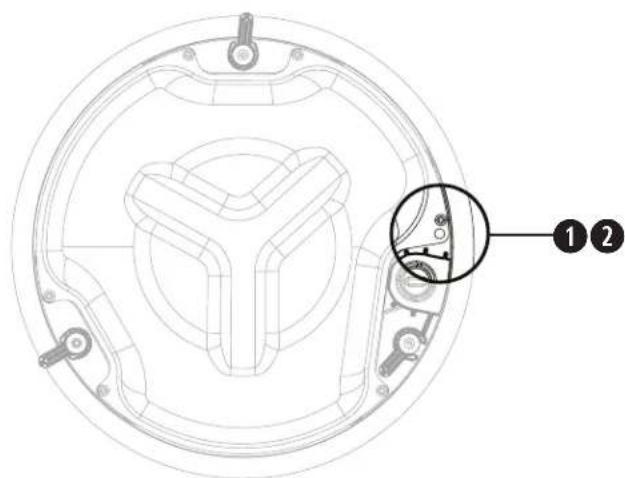

Bose Professional建议使用(1)一根保险钢丝或(2)一根安全绳作为辅助固定装置。有关安全连接点，请参阅右侧图片。

对于任何所需辅助固定装置，请遵循制造商的说明。

准备进行桥板安装

吊顶板

1. 卸下吊顶板，然后使用模板在吊顶板上描画扬声器孔。为了将模板放在吊顶板的中心位置，可连接对角线画一个“X”，然后利用交叉点使模板居中。
2. 在吊顶板上开一个孔。
3. 安装桥板。有关安装桥板的说明，请参阅 BoseProfessional.com 上的适用桥板的安装指南。

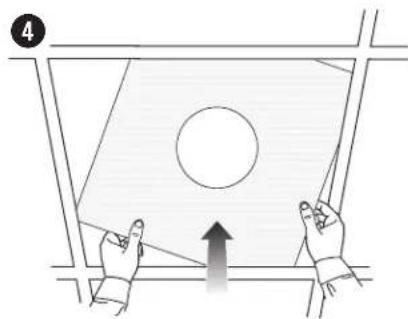

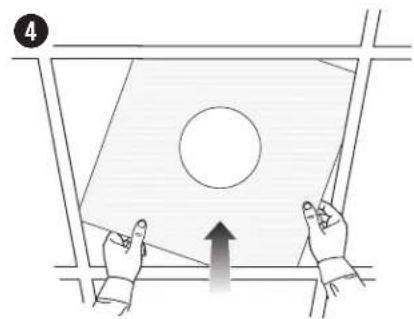

   4.更换吊顶板。

硬顶天花板

1. 使用模板将孔描到天花板上。
2. 在天花板上切割一个孔。
3. 安装桥板。有关安装桥板的说明，请参阅 BoseProfessional.com 上的适用桥板的安装指南。

使用螺丝孔型桥板在硬顶天花板上安装（新结构）

有关螺丝孔型桥板的信息，请参阅BoseProfessional.com上的

DesignMax和FreeSpace螺丝孔型桥板安装指南。安装好螺丝孔型桥板后，请参阅第72页的安装扬声器。

陶瓷端子连接点

FreeSpace FS4CE与可选陶瓷端子配件兼容。有关陶瓷端子连接点的位置，请参见图。

有关陶瓷端子的详细信息，请参阅 BoseProfessional.com 上的陶瓷端子安装指南。

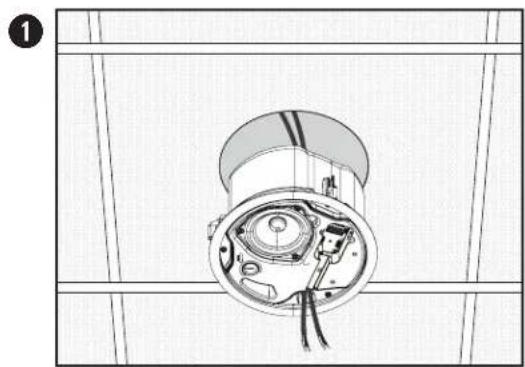

安装扬声器

1. 将音箱线穿过进线口和输入罩（未显示；参见第69页的准备输入罩）。

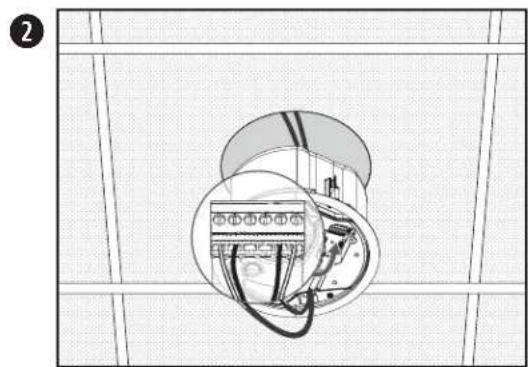

2. 将线连接到接头上，并将接口插入扬声器。如需要，拧紧导管配件。有关接线信息，请参阅第70页的扬声器接线。

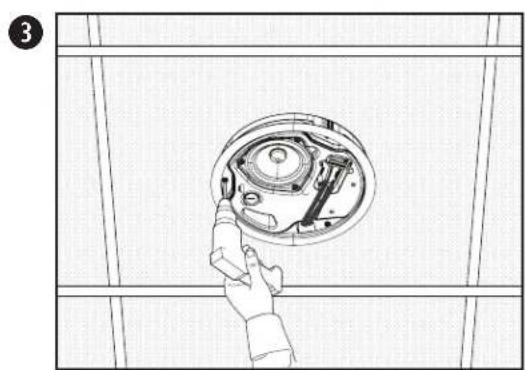

3. 将扬声器穿过孔并插入安装桥板或螺丝孔型桥板（参见第71页），然后（逆时针）将锚臂螺钉拧松半圈以松开锚臂。缓慢降低扬声器，直到锚臂安装与安装桥板或螺丝孔型桥板接合。

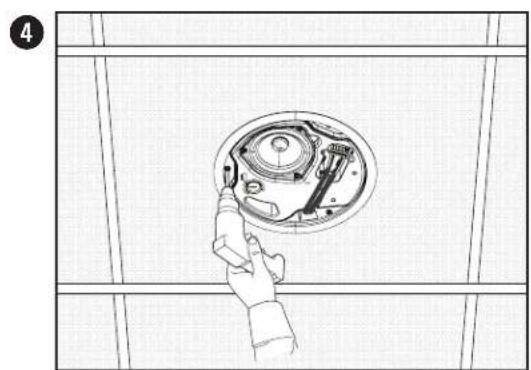

   4.拧紧锚臂螺钉以固定扬声器。

警告：过度拧紧或拧松螺钉可能会导致锚臂、锚柱安装点或天花板损坏，进而导致产品掉落。

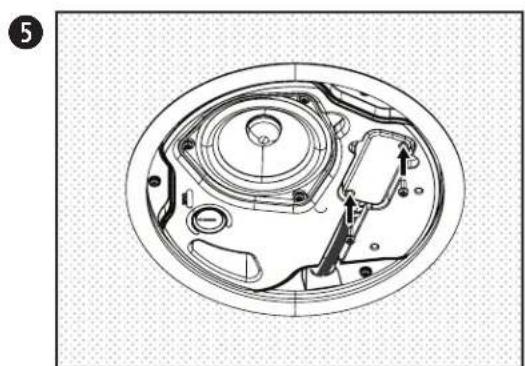

5.将输入罩放置于接口上，并将其牢牢压在扬声器上，以紧密密封。使用两个随附的输入罩螺钉固定输入罩。请参阅第69页的准备输入罩。

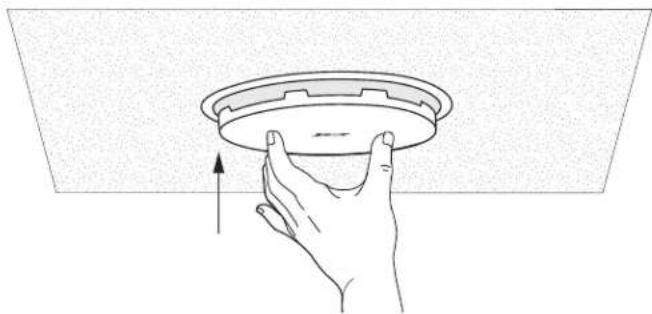

安装网罩

注意：在安装网罩之前，请将扬声器抽头设置调整为合适的设置。请参阅第70页的扬声器设置。

确定适合安装的徽标对齐方式后，将网罩与扬声器外壳的内侧对齐，然后向上推，直至其固定到位。如有必要，向内推动网罩扣，使其正确接上扬声器外壳。

移除网罩

将小工具（直径不超过1.5毫米）沿网罩边缘的网罩穿孔插入，然后拉动卸下网罩。

注意：请勿使用螺丝刀将网罩从外壳上撬下。这可能会损坏扬声器

安全与法规遵从

FreeSpaceFS4CE场声器经过测试，符合以下规格和用途：

符合ANSI/UL1480A2016，适合商业和安全专业用途

通用-UL类别UEAY，文件号S36835。

适合在室内干燥的场所中使用。

EN54-242008场声器适用于进行火灾探测的语音报警系统和适用于建筑的火灾报警系统环境类型：B（室外应用）

适合使用1级、2级或3级接线方法安装，符合NFPA70美国国家电气法规(2002)第640条。

适用于符合NFPA70美国国家电气法规(2002)第760条的火灾报警电路布线方法。

适合在空气调节（微高压）场所中使用。

UL-2043,空气处理分离产品热量和烟雾释放的防火测试。

NFPA70美国国家电气法规(2002).第300-22(c)条。

NFPA 90-A (2002), 空调和通风系统的安装, 第4.3.10.2.6.5节。

EMC指令89/336/EEC和指令第10（）条，EN50081-1和EN50082-1由CE标志表示。

FreeSpaceFS4CE扬声器是根据以下有关组合系统的欧洲监管规范中规定的要求进行设计的：

英国标准实践规范BS5839，第8部分，与陶瓷端子和热熔断器套件配套使用。

经测试符合IEC60268-5。

EN 54-24 认证等级1
频率范围	100 Hz至10 kHz
灵敏度(1 W @ 4 m)	74.6 dB
测量的最大值 SPL @ 4 m	87.6 dB
覆盖角度倍频程带	500 Hz	1000 Hz	2000 Hz	4000 Hz
水平覆盖	180°	175°	155°	75°
垂直覆盖	180°	175°	150°	90°
额定阻抗	2.5W 5W 10W 20W			40W
	70V	1960 Ω	980 Ω	490 Ω	245 Ω
	100V	—	2000 Ω	1000 Ω	500 Ω
被动额定阻抗	8 Ω
额定噪声功率	40W

脚注

1. 规格数据在一块安装在符合EN54-24标准的消音室中的障板上测得。参考面位于网罩表面，与参考轴垂直。参考轴与网罩表面的中心垂直。水平面包含参考轴并与参考面垂直。

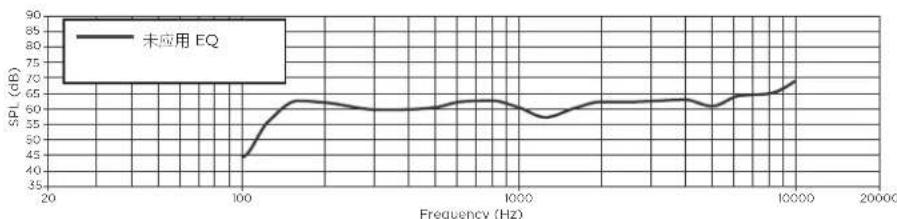

轴上频率响应

請閱讀並保管好所有安全和使用指示。

本產品僅限由專業安裝人員安裝！本文件包含本產品採一般固定式安裝系統時的相關基本安裝資訊與安全基準，以供專業安裝人員參考。在嘗試進行安裝以前，請先閱讀本文件與所有的安全警告。

請勿口行維修本產品。如需任何維修服務，請洽授權服務中心、安裝人員、技術人員、經銷商或分銷商。若要聯絡 Bose Professional 或尋找附近的經銷商或分銷商，請進訪 BoseProfessional.com。

1. 閱讀這些指示。
   2.保留這些指示。
   3.注意所有警告。
2. 遵守所有指示。
   5.請勿堵塞任何通風口。請按照製造商的指示安裝
   6.請勿在熱源附近安裝，如取暖氣片、熱調節裝置、火爐或可發熱的其他裝置(包括擴大機)。
   7.只能使用製造商指定的附件/配件。

警告小心

本產品含有磁性材料。請諮詢醫生以瞭解這是否會影響您的植入式醫療設備。

包含可能导致窒息危险的小部件。不適合3歲以下的兒童使用。

·安裝人員有責任選用耐風力符合當地適用法規及標準的支架組件。
所有 Bose Professional 產品的安裝必須遵守當地、州、聯邦和行業規範。安裝人員有責任確保電管器和安裝系統的裝設均符合適用的法規，包括當地的建築法規和規定。安裝本產品前，請諮詢擁有可法權的當地政府機關。
- 以不安全的方式安裝或高處懸吊任何物都可能導致賊人的人身傷害或死亡，以及財產損失。安裝人員須負責評估其應用情形中所采用之任何安裝方式是否穩定可靠。只有具備適當五金部件知識與安全安裝技術的專業安裝人員，才可嘗試安裝任何高處懸吊揚聲譜。
·請勿安裝在不穩定或有潛在危險的表面，比如佈線或鋪設管道的地方。請務必由合格的專業安裝人員遵照當地的建築法規安裝支架。
·僅限使用 Bose Professional 隨附或指定用於 FreeSpace FS4CE 握聲器的五金部件與配件。如需相容配件的相屬資訊，請參閱 BoseProfessional. com 上的產品技術資料表。
·使產品遠離火源和熱源。請勿將明火火源(例如點燃的螢爛)置於本產品上或本產品附近。
·未經授權請勿擅自改裝本產品。
- 請勿使爆薦器或安裝組件接觸任何非由 Bose Professional 指定的化學物質，包括但不限於潤滑劑、清潔劑、觸點噴劑或碳氢溶劑。接觸該等物質會使塑體材料劣化，進而導致破裂並產生墮落危険。
·請僅使用乾布來清潔揚聲器。請勿使揚聲器接觸肥皂、去污劑、礦物油、酒精或其他清潔劑或化學品。

產品額定值：

輸入電壓：70V/100V

阻抗8Ω，40W

本產品符合所有適用的歐盟指令要求。符合聲明全文載於: BoseProfessional.com。

木產品符合所有適用的2016電磁相容性法規和所有其他適用的英國法規。您可以從以下位置找到完整的符合聲明：BoseProfessional.com

此符號表示本產品不得以家庭廢棄物方式丟棄，而應將其送到合適的收集設施進行回收。妥善處理及回收有助於保護天然資源、人類健康和環境。如欲獲得有關處理和回收本產品的更多資訊請聯絡當地政府機關、廢棄物處理服務或您購買本產品的商家。

台湾BSMI限用物質含有情況標示

製造日期：序號第八位數代表製造年份；「7」代表2007或2017。

DesignMax 與 FreeSpace 為 Transom Post OpCo LLC 的商標。

Bose Professional, 117 South St, Hopkinton, MA 01748 USA

©2024 Transom Post OpCo LLC. 未經事先書面許可，不得複製、修改、散佈或以其他方式使用本資料的任何部分。

保固資訊

此產品享有有限保固。如需保固詳細資料，請造訪BoseProfessional.com/Warranty。

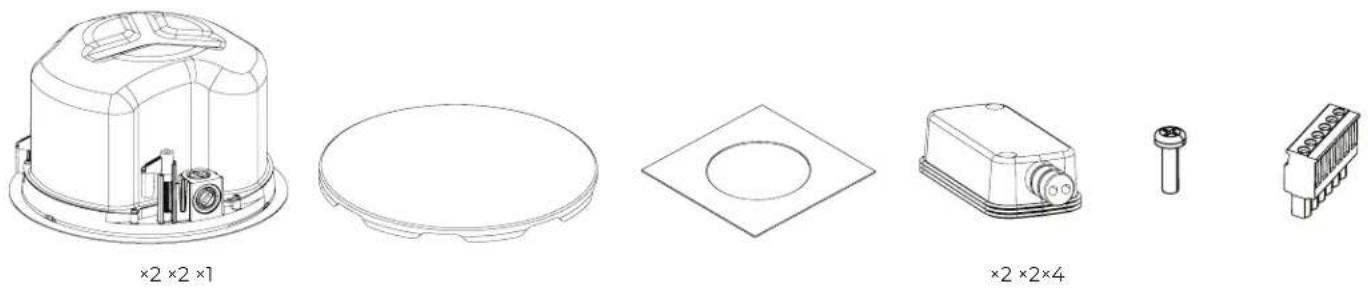

包装内容物

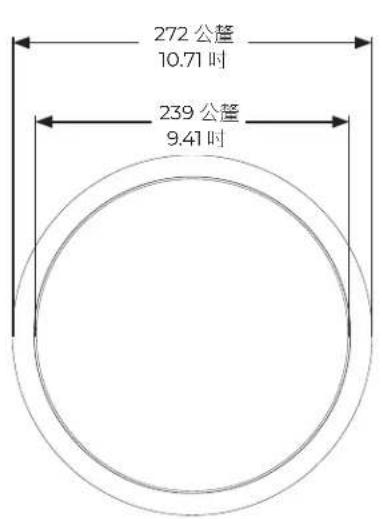

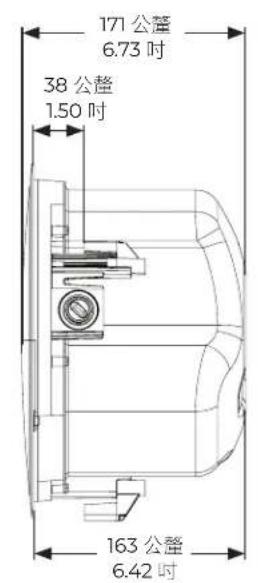

產品尺寸

技術規格

如需其他規格資訊，請參閱 BoseProfessional.com 上的 FreeSpace FS4CE 技術資料表。

外觀

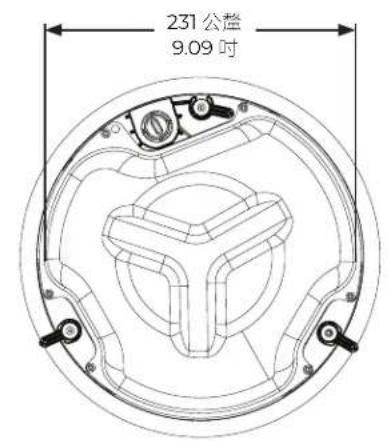

產品尺寸	障板直徑：272公釐(10.71吋)
	外殼直徑：231公釐(9.09吋)
	背殼深度：163公釐(6.42吋)
孔洞	250公釐(9.84吋)
天花板最大厚度	38公釐(1.50吋)
淨重，揚聲器加網罩(單件)	3.47公斤(7.65磅)
裝運重量(成對)	9.05公斤(19.95磅)
環境 產品隨附防風雨輸入端子外蓋，適用於 户外潮湿環境(EN54-24認證IP55C 環境等級)。亦提供選配的鋅合金網罩 配件,可於惡劣環境中避免紅色鋪蝕。

重要安裝資訊

安裝揚聲器之前，請先閱讀第74頁的「重要安全指示」。

火災與疏散警報應用符合EN54-24認證IP55C環境等級。

安裝選項

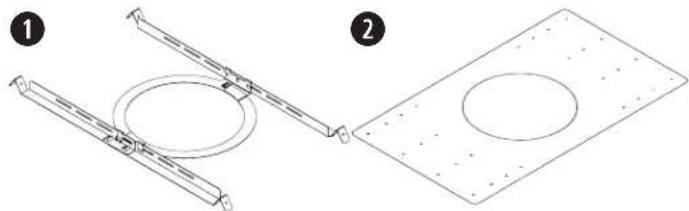

安裝選項與配件

安装作業需要下列其中一項配件。您可以參閱BoseProfessional.com上相關的配件安裝指南，以瞭解各項安裝指示。

可調式天花板跨橋板（未隨附）
放樣板（未隨附）

導管接頭

若使用金屬軟管，請搭配使用 3 / 8 时導管接頭或 3 / 8 时雙連接器（雙工連接器）。
備註：本產品並未隨附導管接頭。

3% 时單工連接器

3/8时雙工連接器/Loop連接器

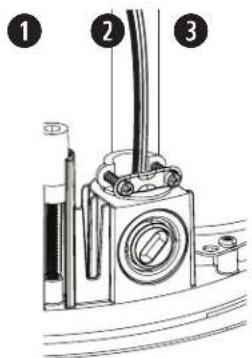

選擇安裝方法

1 頂部線孔

天花板上方有可用空間時，請使用頂部線孔。

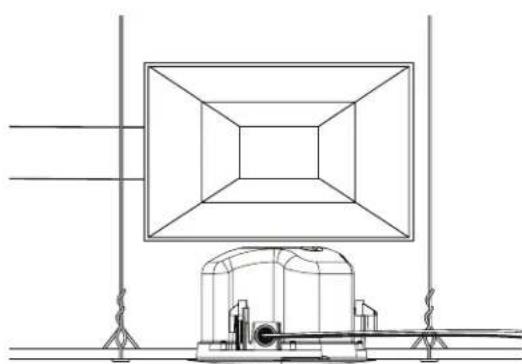

2 侧邊線孔

天花板上方空間有限時，請使用側邊線孔。

2兩種線孔

如需獨立訊號輸入及訊號輸出佈線設計，且天花板上方有可用空間時，請使用兩種線孔。

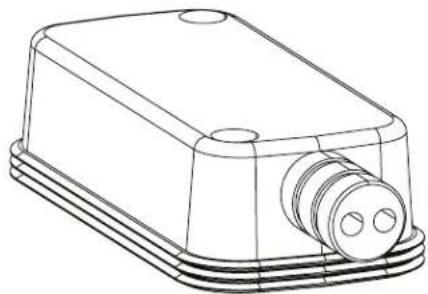

输入输出入開放式

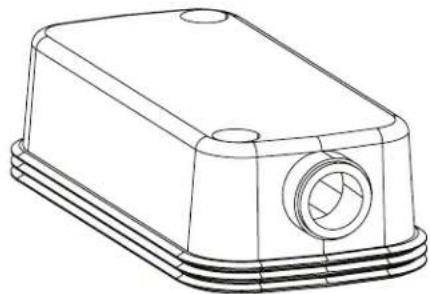

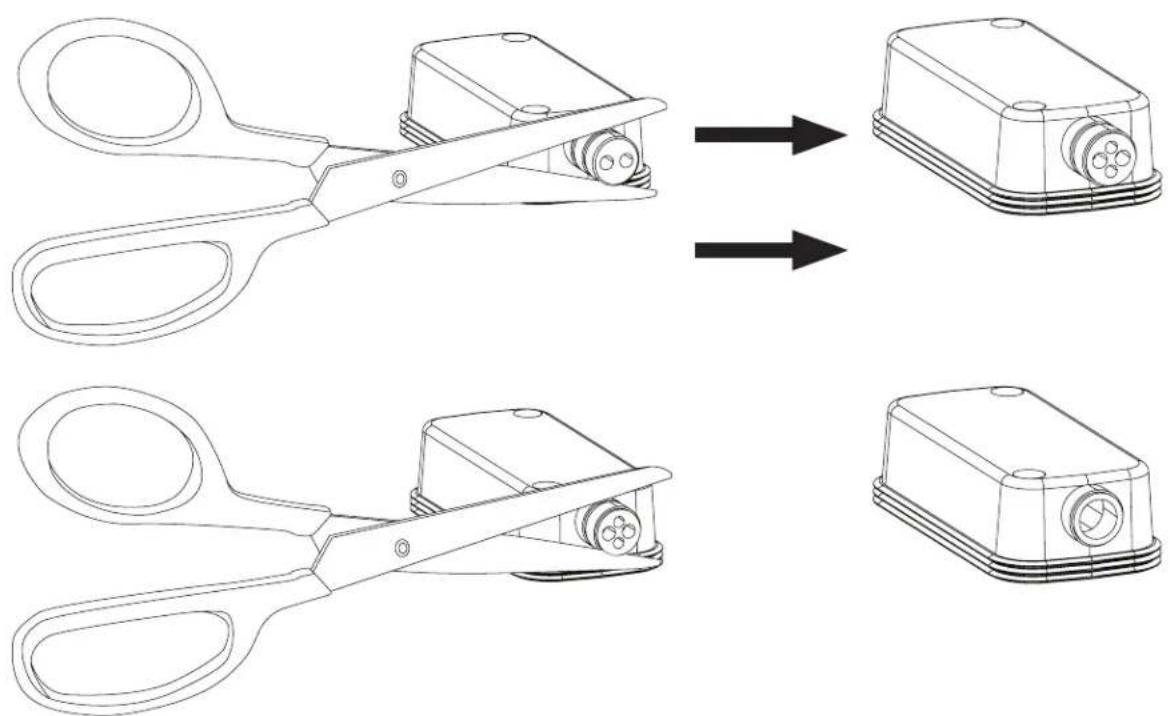

防風雨輸入端子外蓋安裝前處理

防風雨輸入端子外蓋設計適用三種不同配線情況(如上圖)。若要變更輸入端子外蓋配置符合您的配線需求，請沿著橡膠導管縫空處裁剪。

備註：純室內安裝時，無需使用輸入端子外蓋。

備註：若使用開放式橡膠導管配置，則安裝人員須負責將導管密封，以防止水進入 Euroblock 連接端子。

揚聲器接線

線規

FreeSpace FS4CE 損聲器的設計僅可使用 18 AWG (0.8 mm²) 至 14 AWG (2.1 mm²) 的線材。

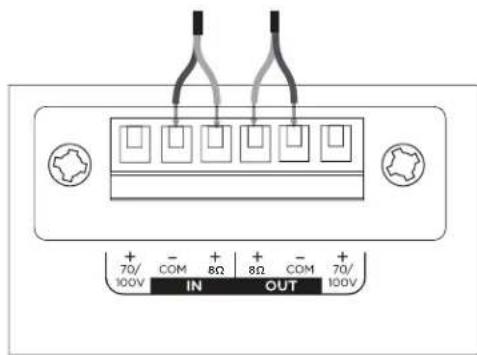

接線圖

露出六公釐（1/4吋）的裸線，以連接至端子。

備註：配線方式必須遵照

於加拿大：《Canadian Electrical Code》(加拿大電氣規程第一部分CSA C22.1，「電氣安裝安全標準」第32條)

於美國：《National Electric Code》（美國國家電氣規程），NFPA 70

70/100V8Ω

揚聲器設定

70V
2.5W 5W 10W 20W	40W*				8Ω
5W 10W 20W 40W	NC**
100V

• 原廠預設
  *NC：無連線（請勿使用）

變壓器抽頭設定

轉動以設定抽頭功率。請使用平頭螺絲起子。

安装準備

使用安全纖線

部分地區的建築法規要求使用輔助方式固定揚聲器以增強結構支撐力，加強安全性。請遵守當地的建築法規和規定，選擇合適的安裝位置、方式和五金部件。

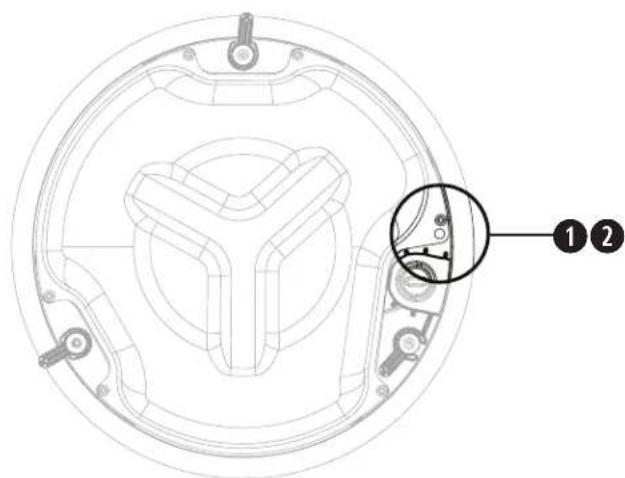

Bose Professional 建議使用 (1) 安全索或 (2) 安全線索來作為輔助固定機制。請參見右圖，瞭解安全安裝點。

請遵守製造商的指示來施作任何輔助固定機制。

天花板跨橋板安装準備工作

天花板板材

1.取下天花板板材，然後使用定位卡将扬聲器孔洞描繪於板材上。為將定位卡置於板材正中央，請自四個角畫出交叉的對角線，利用交叉點將定位卡置中。
2. 在板材上裁切出一個孔洞。
3. 安装天花板跨橋板。如需天花板跨橋板的安裝指示，請參閱 BoseProfessional.com 上適用之天花板跨橋板的安裝指南。
4. 更换天花板板材。

硬式天花板

1.使用定位卡將孔洞描繪於天花板上。
2. 在天花板上裁切出一個孔洞。
3. 安装天花板跨橋板。如需天花板跨橋板的安裝指示，請參閱 BoseProfessional.com 上適用之天花板跨橋板的安裝指南。

使用放樣板在硬式天花板安装揚聲器 (新建工程)

如需安裝放樣板的相關資訊，請參閱 BoseProfessional.com 上的 DesignMax 與 FreeSpace 放樣板安裝指南。放樣板安裝完成之後，

請參見第80頁「安裝揚聲器」。

陶瓷接頭安裝點

FreeSpace FS4CE 與選配的陶瓷接頭配件相容。陶瓷接頭安裝點的位置如圖所示。有關陶瓷接頭的更多資訊，請參閱 BoseProfessional.com 上的陶瓷接頭安裝指南。

安装揚聲器

1. 將音訊佈線穿過配線開口以及端子外蓋(未顯示於圖中;請參閱第77頁「輸入端子外蓋準備工作」)。
2. 將線路連接至連接端子，然後將連接端子插入揚聲器。鎖緊導管接頭(若適用)。如需瞭解配線資訊，請參見第78頁「揚聲器接線」。
3. 將揚聲器穿過孔洞，並置入天花板跨橋板或放樣板中(請參閱第79頁)，逆時鐘方向鐘方向旋轉錳座支臂螺絲半圈，以鬆開錳座支臂。將揚聲器慢慢降低，直到錳座支臂在天花板跨橋板或放樣板上卡入定位。
4. 鍬緊錐座支臂螺絲以固定揚聲器。

警告：螺絲過緊或過鬆均可能會對錐座支臂、錐座安裝點或天花板造成損壞，進而導致墜落危險。

5.請將輸入端子外蓋覆蓋於輸入端子，並牢牢壓於揚聲器以形成密封。請使用隨附的兩個輸入端子外蓋螺絲來固定輸入端子外蓋。請參閱第77頁的「輸入端子外蓋準備工作」。

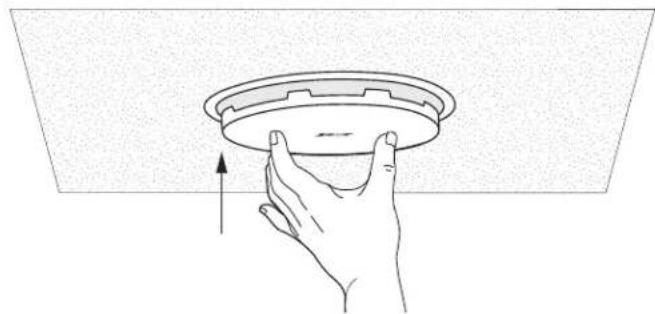

安裝網罩

備註：安裝網罩之前，請先將揚聲器功率抽頭的設定調整為適合安裝的設定。請參閱第78頁的「揚聲器設定」。

在確定適用於安裝的標誌對齊方式之後，請將網罩與揚聲器外殼的內側相互對準，然後向上推入定位。您可以視情況需要，向內推入網罩插片，使其確實卡入揚聲器外殼中。

取下網罩

在網罩邊緣的網罩孔隙中插入一支小型工具(直徑小於1.5公釐)，然後拉動以鬆開網罩。

注意：請勿使用螺絲起子從外殼撬開網罩。這可能會使揚聲器受損。

安全與規章遵循

FreeSpaceFS4CE揚聲器通通測試，且符合下列規格及用途：

列为ANSI/UL1480A-2016，適合商業及安全專業用途的揚聲器

一般用途-UL Category UEAY，索號S36835。

適合於宰內乾燥之處使用。

EN54-242008，可用於火災偵測話音警報系統與建築物火災警報系統之揚聲器

環境類型 B（戶外應用）

根据NFPA702002年《NationalElectricCode》（美国国家电气规程）第640修，适合使用Class1、Class2或Class3配缘方式安装。

適用於符合NFPA702002年《NationalElectricCode》(美國國家電氣規程)第760條之火災警報器電路配線方法。

適合用於空氣調節氣公空間。

NFPA70.2002年，《NationalElectricCode》（美國國家電氣規程）第300-22(c)條。

NFPA 90-A, 2002 年,《Installation of Air Conditioning and Ventilation Systems》(空调與排氣系統安裝),第 4.3.10.2.6.5 頁。

EMC指令89/336/EEC与指令第10（1）條，EN50081-1與EN50082-1（如CE標誌所示）。

FreeSpace FS4CE 機聲器的設計符合下列歐洲組合系統法規所定義之要求：

《British Standard Code of Practice》(英國標準應用規範)第8部分，BS 5839(搭配詢證接線盤與溫度保險絲使用時)。

經測試符合IEC60268-5。

EN 54-24 認證等級1
頻段	100 Hz至10 kHz
靈敏度(1 W @ 4 公尺)	74.6 dB
測得的最大聲壓级@4公尺	87.6 dB
覆蓋角度倍頻程頻段	500 Hz	1000 Hz	2000 Hz	4000 Hz
水平覆蓋範圍	180°	175°	155°	75°
垂直覆蓋範圍	180°	175°	150°	90°
額定阻抗	2.5W		5W	10W	20W
	70V	1960 Ω	980 Ω	490 Ω	245 Ω
	100V	—	2000 Ω	1000 Ω	500 Ω
被動式額定阻抗	8 Ω
額定噪音功率	40W

註釋

1. 規格資料是透過安裝在符合 EN54-24標準隔音室中的障板中所測得。參考面位於網罩表面，且垂直於參考軸線。參考軸線垂直於網罩表面的中心。水平面包含參考軸線，且垂直於參考面。

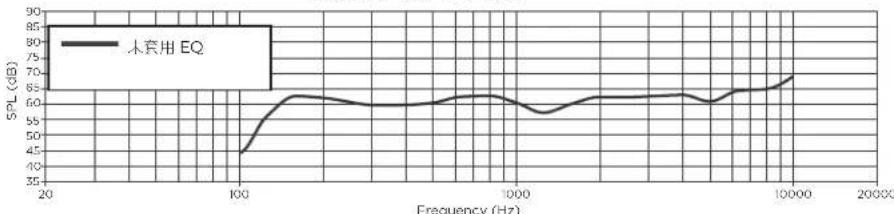

軸線上頻率響應
