Produkttype	Innfelt høyttaler for tak
Merke	Bose
Modell	FreeSpace FS4CE
Mål (høyttaler)	Diameter 272 mm, dybde 163 mm
Mål (kabinett)	Diameter 231 mm
Nødvendig åpning	250 mm
Maks taktykkelse	38 mm
Nettovekt (høyttaler med grill)	3,47 kg
Bruttovekt (par)	9,05 kg
Strømforsyning	70 V / 100 V
Effekt (70 V)	2,5 W, 5 W, 10 W, 20 W, 40 W
Effekt (100 V)	5 W, 10 W, 20 W, 40 W
Nominell impedans	8 Ω (passiv), varierer med innstilling
Frekvensrespons	100 Hz - 10 kHz
Følsomhet (1 W ved 4 m)	74,6 dB
Maks lydtrykk (ved 4 m)	87,6 dB
Horisontal dekningsvinkel (2 kHz)	155°
Vertikal dekningsvinkel (2 kHz)	150°
Miljø	Utendørs og fuktig (IP55C med deksel)
Bruk	Innendørs og utendørs, brannalarm EN 54-24
Vedlikehold	Rengjør kun med tørr klut
Sikkerhet	Installasjon av fagperson, sekundærstøtte obligatorisk i henhold til forskrift
Reservedeler	Valgfri grill i aluminium, valgfri keramisk koblingsblokk
Garanti	Begrenset garanti - se offisielt nettsted

Ofte stilte spørsmål - FreeSpace FS4CE BOSE

Hvordan velger jeg effekten til FreeSpace FS4CE høyttaleren?

Høyttaleren kan kobles til en 70 V eller 100 V linje. Effekten justeres med en dreiebryter på høyttaleren, med følgende alternativer: for 70 V: 2,5 W, 5 W, 10 W, 20 W, 40 W; for 100 V: 5 W, 10 W, 20 W, 40 W. Bruk en flat skrutrekker til å vri bryteren til ønsket posisjon. Standardposisjonen er 'ingen tilkobling' (skal ikke brukes).

Kan FreeSpace FS4CE høyttaleren installeres utendørs?

Ja, forutsatt at det medfølgende værbestandige inngangsdekselet brukes. Dette gir den en IP55C beskyttelsesgrad i henhold til EN 54-24, egnet for utendørs bruk og fuktige miljøer. En aluminiumsgrill er tilgjengelig som tilbehør for å unngå korrosjon under ekstreme forhold.

Hvilken type kabel skal brukes med FreeSpace FS4CE høyttaleren?

Bruk kabler med tverrsnitt 18 AWG (0,8 mm²) til 14 AWG (2,1 mm²). Strip ca. 6 mm (1/4 tomme) av ledningen for tilkobling til Euroblock-kontakten. Kablingen må være i samsvar med lokale elektriske forskrifter (CSA C22.1 i Canada, NFPA 70 i USA).

Hvordan fester jeg grillen til FreeSpace FS4CE høyttaleren?

Sørg for at høyttalerinnstillingene er i riktig posisjon. Juster logoen, plasser grillen over kabinettet og skyv oppover til den klikker på plass. For å fjerne grillen, stikk et lite verktøy (maks 1,5 mm diameter) inn i et av hullene i et hjørne og trekk. Bruk aldri skrutrekker.

Hvordan justerer jeg transformatoren på FreeSpace FS4CE høyttaleren?

Justering av transformatortilkoblingen gjøres ved å vri dreiebryteren med en flat skrutrekker. Tilgjengelige posisjoner er angitt på koblingsblokken. Velg effekten som passer til lydanlegget ditt. Sørg for at beskyttelsesdekselet er riktig montert etter justering.

Hva gjør jeg hvis lyden fra FreeSpace FS4CE høyttaleren er forvrengt?

Kontroller først effektinnstillingen: for høy effekt kan overbelaste høyttaleren. Sørg for at tilkoblingene er riktige og at den totale linjeimpedansen er tilpasset. Hvis problemet vedvarer, kontakt en profesjonell installatør eller autorisert service.

Er FreeSpace FS4CE høyttaleren kompatibel med brannalarmsystemer?

Ja, den er EN 54-24-sertifisert for talevarslings- og evakueringssystemer. Den er egnet for brannsikringsapplikasjoner og kan brukes med klasse 1, 2 eller 3 kretser i henhold til elektrisk forskrift. Følg lokale forskrifter ved installasjon.

Hvordan rengjør jeg FreeSpace FS4CE høyttaleren?

Rengjør kun med tørr klut. Ikke bruk såpe, vaskemiddel, mineralolje, alkohol eller andre kjemikalier. Eksponering for slike stoffer kan bryte ned plasten og føre til sprekker, med risiko for at høyttaleren faller ned.

Hva er garantien for FreeSpace FS4CE høyttaleren?

Denne enheten dekkes av en begrenset garanti. For mer informasjon om garantien, besøk den offisielle nettsiden til Bose Professional: BoseProfessional.com/Warranty.

Hvordan installerer jeg FreeSpace FS4CE høyttaleren i et hardt tak?

Bruk den medfølgende malen til å markere åpningen. Skjær ut hullet i taket. Monter det egnede monteringsfestet (ikke medfølgende) i henhold til den tilsvarende installasjonsveiledningen på BoseProfessional.com. Fest deretter høyttaleren i festet, stram skruene på ankerarmene og sett på grillen.

BRUKSANVISNING FreeSpace FS4CE BOSE

Les og ta vare pa alle sikkerhets- og bruksinstruktjoner.

Dette produitket skal bare monteres av profesjonelle monter! Formalet med dette dokumentet er a gi professejonne monter grunnleggende monterings- og sikkerhetsveiledning for dette produits i typiske fastmonteringsystemer. Les dette dokumentet og alle sikkerhetsadversler du starter monteringen.

1. Les disse instruktjonene.
2. Ta vare pà disse instruksjonene.
3. Ta hensyn til alle advarsler.
4. Folg alle instruksjoner.
5. Ikke blokker ventilasjonsapninger. Plasser i henhold til produsentens instrksjoner.
6. Ikke plasser produit te naer varmekilder som radiater, ventilasjonsgitter, owner erer andre apparater (inkludert forsterkere) som produserer varme.
7. Bare bruk fester/tilbehør som er angitt av produsenten.

ADVARSLER/FORHOLDSREGLER

Dette Produktet inneholder magnetisk materiale. Kontakt en lege hvis du vil finne ut om dette kan pavarke implantert medisinsk utstyr.

Inneholder smä deler som kan utgjore en kvelningsfare. Ikke egnet for bam under 3 År.

Det er montorens ansvar a bruke et stottesystem som har tilstrekkelig motstand mot vind for a samsvara med geldende forskritter og standarder.
- Alle Bose Professional-produkter ma monteres i henhold til bransjeforskrifter og lokale og nasjionale forskrifter. Det er montorens ansvar a sikre at monteringen av høytalerne og monteringssystemet utfores i henhold til alle gjeldende forskrifter, inkludert lokale byggeforskrifter og bestemmelser. Kontakt de lokale myndighetene som har domsrmyndighet f rer du monterer dette produktet.
- Utrygg montering aller opphenging av tunge gjenstander kan forarsake alvortig skade aller død, somt skade pa eiendom. Det er montorens ansvar a vurdere palliteligheten til alle monieringsmetodene de bruker. Takmonterte hoyttalere skal bare monteres av profesjonelle monter med kunnskap om det riktige utstyret og trygge monteringsteknikker.
- Må不同程度 moneres à overflater somme ér solide, ell som har skjulte faremomenter bac seg, for eksempele elektriske kabler ell ror. Sorg for at braketten er montert av en kvalifert montar og henhold til likale retningslinger.
- Bruk bare utstyret og tilbehøret som følgmer med, eller som er spesifisert av Bose Professional for brukr med FreeSpace FS4CE-høytalere. Hvis du vil ha informasjon om kompatibelt tilbehør, kan du seproduktes tekniske dataark pa BoseProfessional.com.
- Hold produit unna ld og andre varmekilder. Ikke plasser kilder til bar ld, for eksemperl tente stearinlys, på erer nær produit.
- Ikke foreta uautoriserte endringer på detteproduktet.
- Ikke eksponer høytaleren eller monteringskomponentene for kjemikalier som ikke er spesifisert av Bose Professional, inkludert, men ikke begrenset til, smørremidler, rengjørningsmedidor, kontaktsprayer erille andrehydrokarbonbaserte opplosningsmedidor. Slike midler kan forårsake at plastmaterialiet brytes ned, som igjen kan forårsake sprekker og at høytaleren falter ned.
- Bruk bare en tarr klut nár du skal renjørh ehytaleme. Ikke bru k sape, vaskemiddel, mineralolje, alkohol erandre renjøringsmidler erler kjemikalner nár du renjor hcytaleren.

Informasjon om forskrifter

C E Produktet overholder alle kravene i gjeldende EU-direktiver. Du finner den fullstendige samsvarserklaeringen pa: BoseProfessional.com.

Dette Produktet er i samsvar med alle gjeldende bestemmelier om elektromagnetisk kompatilitet for 2016 og alle andre gjeldende bestemmelier i Storbritannia. Den fullstendige samsvarserklæringen finner du pa BoseProfessional.com

Dette symbolet betyr at produititlke ma kasseres som husholdningsavfall, og at det skal leveres til en passende innsamlingsanlegg for gjenvinning. Riktig handtering og gjenvinning bidrar til a beskytte naturessurser, helse og miljo. Hvis du vil ha mer informasjon om avfallshandtering og resirkulinger av dette produits,kontaktter du de lokale myndighetene,avfallsorganisasjonen erller butikken hvor du kjopte dette produits.

Produksjonsdato: Det attende tallet i serienummeret viser produktsjonsaret: 7 er 2007 aller 2017.

DesignMax og FreeSpace er varemker som tilhorer Transom Post OpCo LLC.

Bose Professional, 117 South St, Hopkinton, MA 01748 USA

©2024 Transom Post OpCo LLC. Ingen del av dette arbeitsdet kan bli reproducert, endret, distribuert eller pa annen mæte brukt uten skriftig tillatelse pa forhand.

Garantiinformasjon

Dette produit er dekket av en begrenset garanti.

Hvis du vil ha infomason om garanti, garr du til BoseProfessional.com/Warranty.

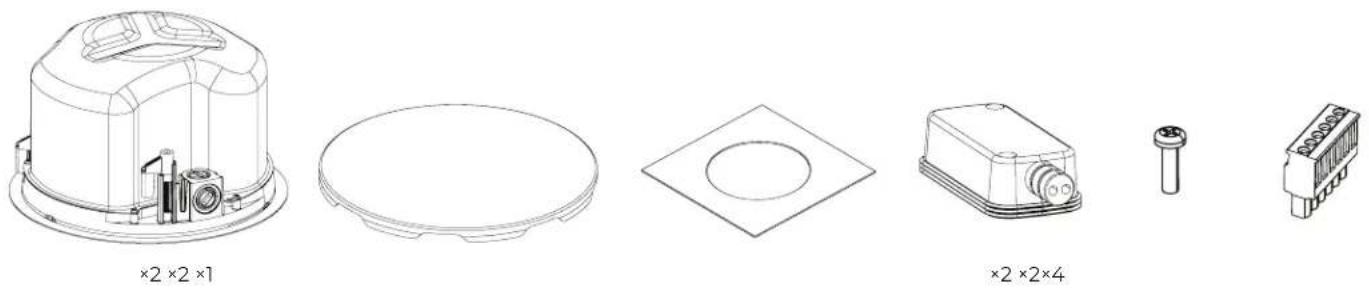

Innhold i pakken

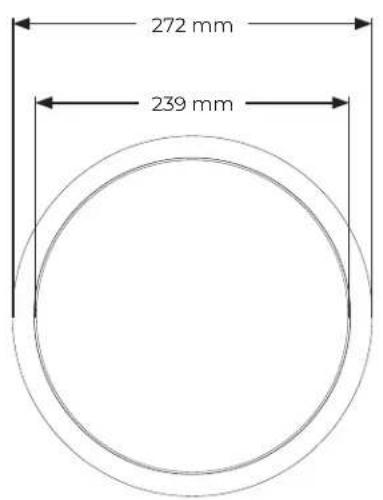

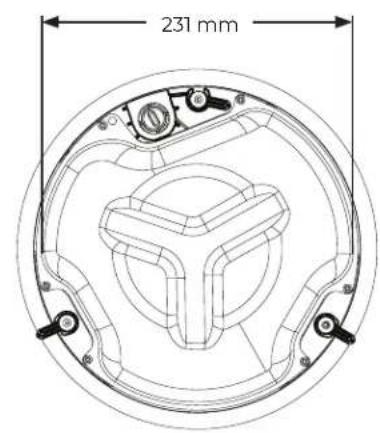

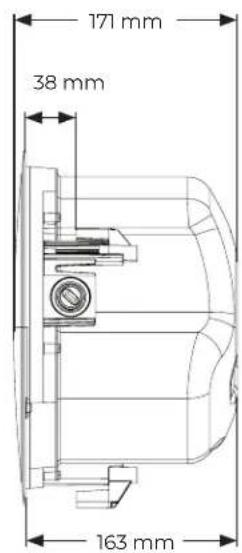

Produktmal

Tekniske spesifikasjoner

Hvis du vil ha flere spesifikasjoner, kan du se det tekniske dataarket for FreeSpace FS4CE pa BoseProfessional.com.

Fysisk

Produktmål Platediameter: 272 mm

Diameter på høytalerhus: 231 mm

Dybde på høytalerbrønn: 163 mm

Utskåret hull 250 mm

Maksimal taktykke 38 mm

Nettovekt, Høytaler med grill (enkel) 7,65 lb (3,47 kg)

Forsendelsesevekt (par) 19,95 lb (9,05 kg)

Utendørs KanBrukes utendørs på våte steder med værbestandig deksel (IP55C i henhold til EN 54-24). Aluminiumsgrill som tilleggsutstyr til toffe forhold for Å forbindre rust er tilgjengelig.

Viktig informasjon om montering

För du monterer hóyttaleren, má du se gjennom Viktige sikkerhetsinstruksjoner pa side 50.

I forbindelse med brann- og evakueringsvarslinger er den miljoklassifisert for IP55C i henhold til EN 54-24.

Monteringsalternativ

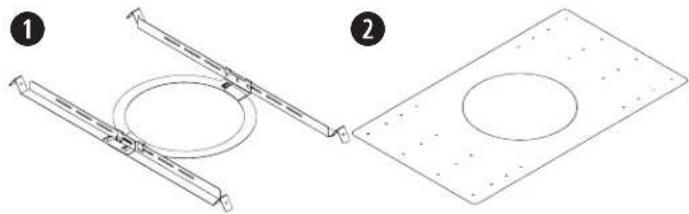

Monteringsalternativer og tilbehør

En av falgende kreves for montering. Se den tilhorende monteringsveiledningen for tilbehør pa BoseProfessional.com for a famonteringsinstruksjoner.

Justerbar monteringsbro (folger okay med)
Rough-in Pan (folger/DD)

Rorforbindelse

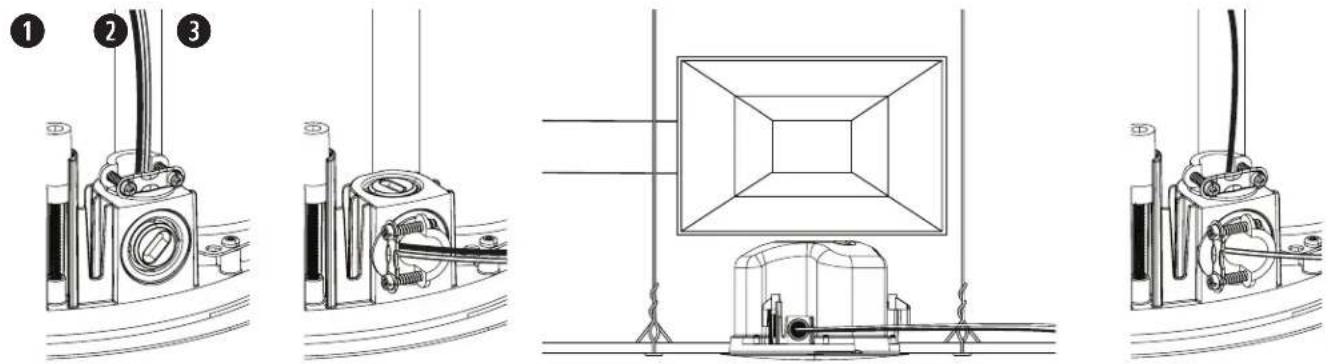

Valg av monteringsmetode

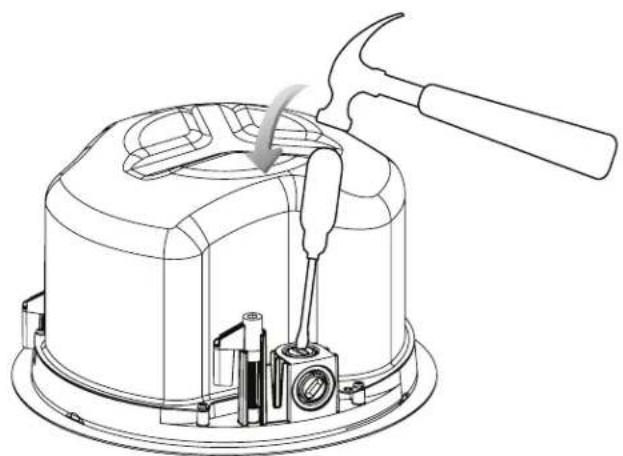

1 Toppknockout

Bruk toppknockouten när det er ledig plass over taket.
Sideknockout
Bruk sideknockouten nár det er begrenset med plass over taket.
Beggeknockouter

Bruk begge knokouter nár et selvstendig ledningsopplegg med inn- og utsignal er ndvendig, og det er ledig plss over taket.

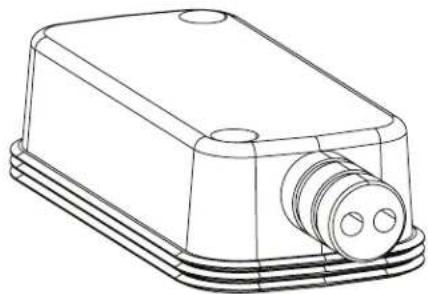

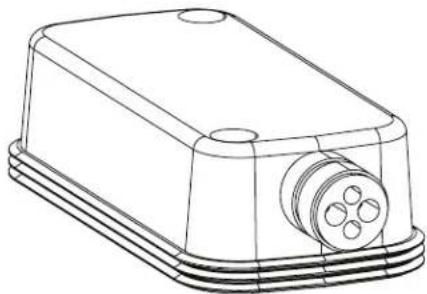

Enkel ingang Inngang og utgang Helt apen

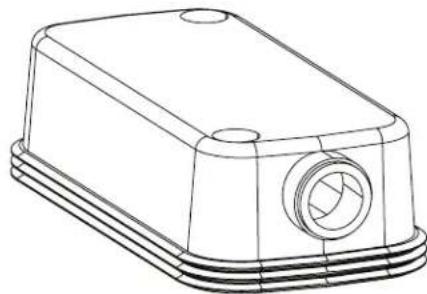

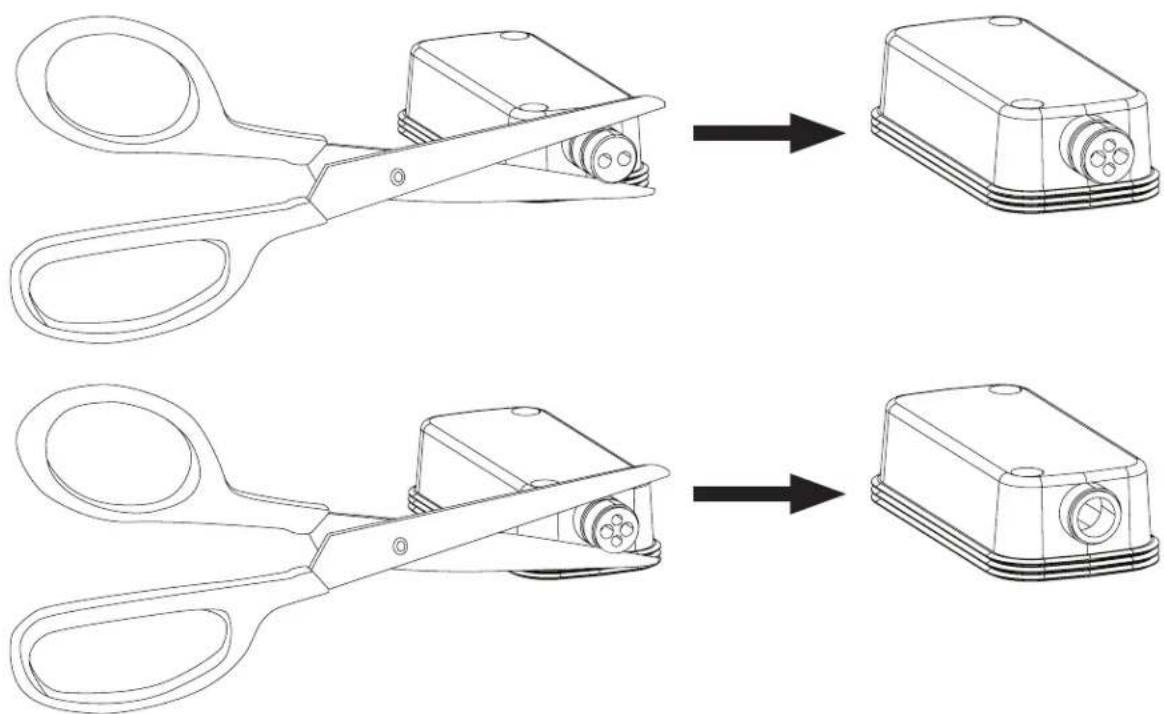

Det vaebestandige trekket til inngangen er utformet for tre forskjellige ledningsoppsett (se ovenfor) Hvis du vil endre oppsettet av trekket til inngangen for a stotte ledningsoppsettet ditt, kan du skjaere langs perforeringen pa gummiroret.

Merk: Ved innendorsbruk trenger du ikke trekket til inngangen.

Merk: Hvis du bruke det apne gummirroppsettet, er det montorens ansvar a forsegle mot vanninntrenging i Euroblockkontakten.

Kable høytaleren

Kabeldiameter

FreeSpace FS4CE-høytaleren er utformet for á fungere kun med kabler på mellom 18 AWG (0,8 mm²) til 14 AWG (2,1 mm²).

Koblingsdiagrammer

Eksponer seks millimeter (1/4 tome) av ledningen for a feste til terminale.

Merk: Kablingsmetoden ma gjores i henhold til:

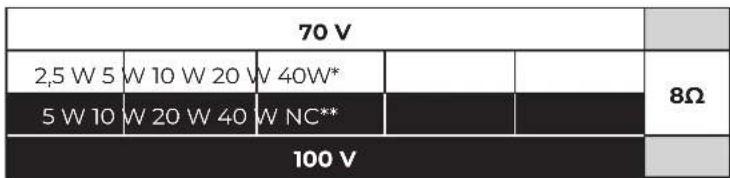

Høytalerinnstillinger

Fabrikkstandard
NC: Ingen tilkobling (ikke bruk)

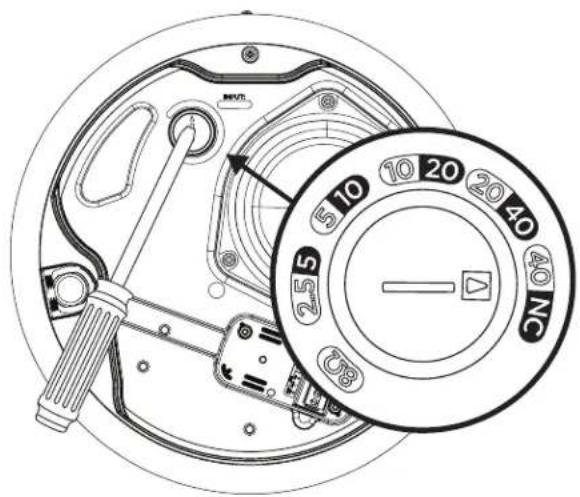

Innstilling av omformerkontakt

Vri for a stille inn kontakten. Bruk en skrutrekker med flatt hode.

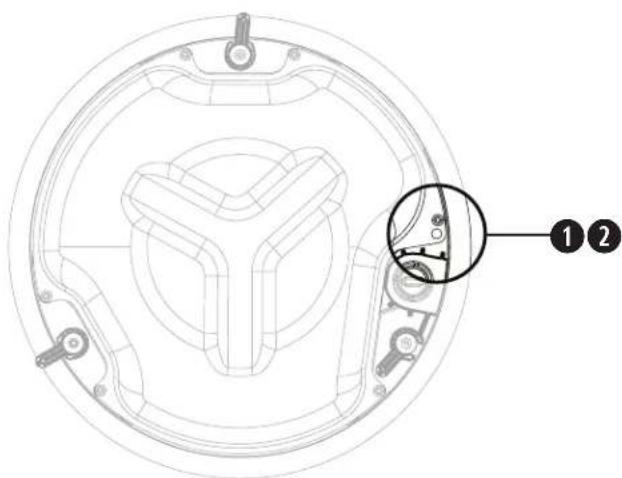

Forberede monteringen

Noen regionale byggeforskrifter krever at du sikrer hoyttalerne ytterligere ved hjelp av en sekundaer sikringsmetode. Velg monteringssted, -metode- og -utstyr som samsvarer med lokale byggeforskrifter og bestemmelse.

Bose Professional anbefaler at du bruker (1) en sikkerhetsledning, (2) en sikkerhetskabel som sekundaer sikringsmekanisme. Se diagrammet til høyre for a se punkter om sikkerhetsfeste.

Folg produsentens instruksjoner for eventuelle sekundaere festemekanism som brukes.

Forberede en monteringsbro

Takplate

1. Fjern platen, og bruk malen til ä tegne et høytalerhull pa platen. Hvis du vil plassere malen midt pa platen, tegner du en X ved á streke opp diagonale linjer mellom hjornene og plassere malen pa krysningspunktet.
2. Skjaer et hull i platen.
3. Monter monteringsbroen. Hvis du vil ha instruksjoner om hvordan du monterer en monteringsbro, kan du se monteringsveiledningen for riktig monteringsbro pa BoseProfessional.com.

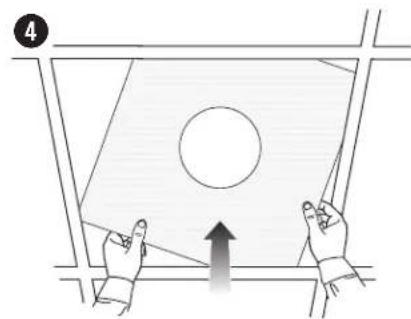

4. Skift ut takplaten.

Hardt tak

1. Bruk malen til a tegne opp et hull i taket.
2. Skjaer et hull itaket.
3. Monter monteringsbroen. Hvis du vil ha instruksjoner om hvordan du monterer en monteringsbro, kan du se monteringsveiledningen for riktig monteringsbro pa BoseProfessional.com.

Montering i hardt tak ved hjelp av Rough-in Pan (ny konstruksjon)

Hvis du vil ha informasjon om hvordan du monterer en rough-in pan, kan du se monteringsveiledningen for DesignMax og FreeSpace Rough-in Pan pa BoseProfessional.com. Nár rough-in pan er montert, kan du se Montere høytaleren pa side 56.

Keramikkfestepunkt

FreeSpace FS4CE er kompatibel med ett valgfritt keramikkfestetilbehør. Se diagrammet for plasseringen av keramikkfestepunktet. Hvis du vil hamer informasjon om keramikkfestet, kan du se monteringsveiledningen for keramikkfestet på BoseProfessional.com.

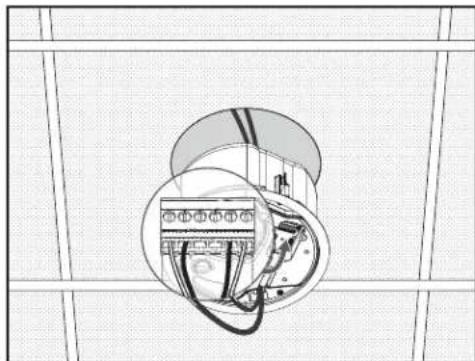

Montere høyttaleren

1. Tre lydkabelen gjennom kabelapningen og inngangsdekselet (ikke vist; se Klargjore inngangsdekselet pa side 53).

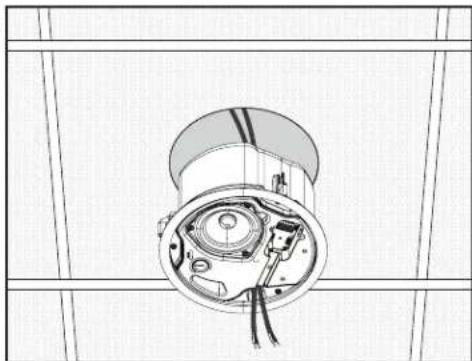

2. Sett ledningene i kontakten og kontakten i hoyttaleren. Fest rorforbindelsen his nodvendig. Hvis du vil ha mer informasjon om kabling, kan du se Kable hoyttaleren pa side 54.
3. Før hoyttaleren gjennom hullet og inn i monteringsbroen erler rough-in pan (se side 55) og vri skuene til ankerarmen (mot klokken) en halv runde for a lose ankerarmene. Senk hoyttaleren sakte til ankerarmene fartak i monteringsbroen ellrough-in pan.

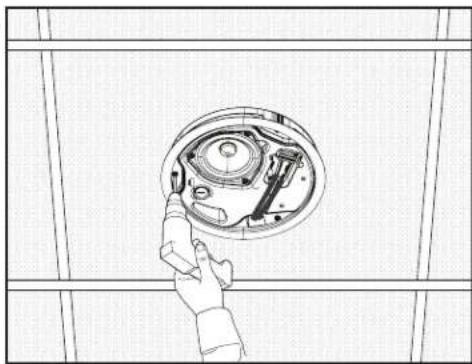

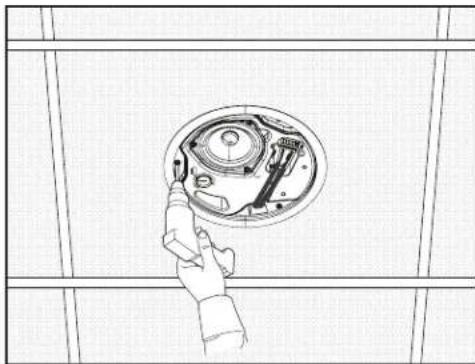

4. Stram skruene pa ankerarmen for a feste hoyttaleren.

ADVARSEL: Hvis skruene strammes ellr Iosnes for mye, kan dette forarsake skade pa ankerfestepunktet eller taket, og at hoyttaleren faller ned.

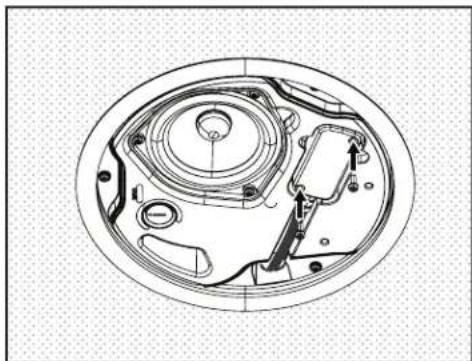

1. Plasser inngangsdekselet over kontakten og trykk det godt mot høytaleren for a skape en tett forsegling. Fest inngangsdekselet med de to medfølgende skruene til inngangsdekselet. Se Klargjore inngangsdekselet pa side 53.

1

2

3

4

5

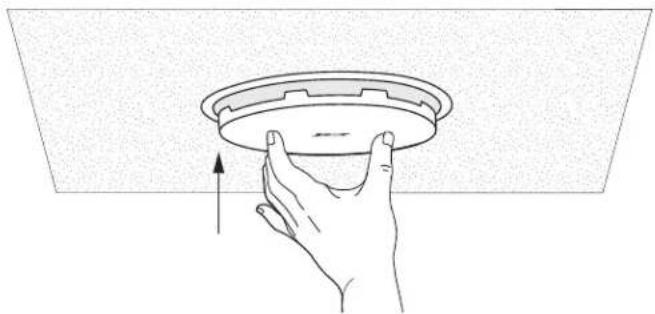

Feste grillen

Merk: Før du fester grillen, ma du justere høytalerens innstillinger til onsket niva for monteringen. Se Høytalerinnstillinger pa side 54.

Nar logoen er justert som den skal, ma du plassere grillen riktig mot innsiden av hoyttaleren og trykke den opp til den festes. Om ndvendig trykker du grilltappene innover for a feste den skikkelig til hoyttalerkabinett.

Fjerne grillen

Stikk et lite verktoy (ikke store enn 1,5 millimeter i diameter) gjennom grillens perforering i kanten pa grillen og trekk for a lnsne grillen.

FORSIKTIG: Ikke bruk en skrutrekker for a fierne grillen fra kabinettet. Dette kan skade hoyttaleren.

Samsvar med sikkerhet og forskrifter

FreeSpace FS4CE-hoyttaleren har bestatt tester og samsvarer med ffolgende spesifikasjoner og bruksomrader:

Oppfort I ANSI/UL 1480A-2016, hoyttalere for profesjonell kommersiell bruk og sikkerhetsformål

Generell bruk-UL-kategori UEAY, filnummer S36835.

Egnet for bruk innendors pa tore steder.

EN 54-24: 2008, hoyttaler til alarmsystemer for brannregistrering og brannalarmsystemer i bygninger

Miljotype: B (utendors bruk)

Kan brukes til montering ved hjelp av kablingsmetoder i klasse 1, klasse 2 erler klasse 3, i samsvar med NFPA 70, National Electric Code, 2002, artikkel 640.

Kan brukes ved hjelp av kabelmetoder for brannalarm, i samsvar med NFPA 70, National Electrical Code, 2002, artikkel 760

Egnet for bruk i ventilasjonsomrader (under overtrykk).

UL-2043, branntest og utlser for synlig rkyk for diskreprodukter og tilbehors er montert i ventilasjonsomrader.

NFPA 70, National Electrical Code, 2002, artikkel 300-22(c).

EMC-forskift 89/336/EEC og artikkel 10 (1) av forskriften, EN50081-1 og EN50082-1 som vist med CE-merket.

FreeSpace FS4CE-hoyttaleren er utformet i henhold til kravene som er definert i folgende europeiske forskritter for kombinasjonssystemer:

British Standard Code of Practice BS 5839, Part 8, ved bruk med den keramiske terminalblokken og den termiske sikringen.

Testet i samsvar med IEC60268-5.

EN 54-24 tertifiserte klassifisieringer1
Frekvensområde 100 Hz til 10 kHz
Sensitivitet (1 W @ 4 m) 74,6 dB
Målt maks. SPL @ 4 m. 87,6 dB
Dekningsvinkelgrad 500 Hz 1000 Hz 2000 Hz 4000 Hz
Horizontal dekning	180°	175°	155°	75°
Vertical dekning 180° 175° 150°	90°
Nominell impedans		2,5 W	5 W	10 W	20 W
	70 V	1960 Ω	980 Ω	490 Ω	245 Ω
	100 V	-	2000 Ω	1000 Ω	500 Ω
Passiv nominell impedans	8 Ω
Nominell støynivå	40 W

Fotnoter

1. Spesifikasjonene ble malt montert i en plate i et ekkofritt rom i henhold til en 54-24-standarder. Referanseplanet er pa grilloverflaten og vinkelrett pa referanseaksen. Referanseaksen er vinkelrett pa midten av grilloverflaten. Horizontalt plan inneholder referanseaksen og vinkelrett pa referanseplanet.

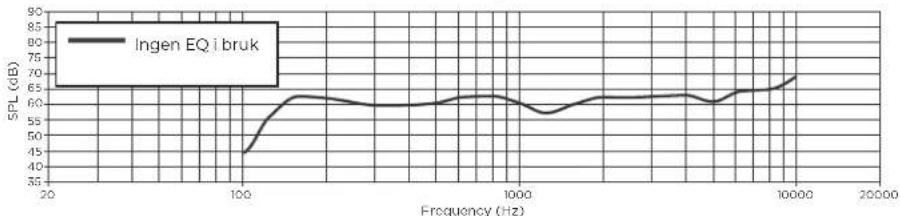

Frekvenssvar på akse
