Caractéristiques techniques	Routeur maillé Wi-Fi 6 (802.11ax), jusqu'à 6 000 Mbps, couverture jusqu'à 500 m²
Ports	4 ports Ethernet Gigabit, 1 port WAN
Utilisation	Idéal pour les foyers avec de nombreux appareils connectés, streaming 4K, jeux en ligne
Maintenance	Mise à jour automatique du firmware via l'application Linksys, redémarrage à distance
Sécurité	WPA3, protection contre les menaces en temps réel, contrôle parental
Compatibilité	Compatible avec les appareils Wi-Fi 5 et précédents
Configuration	Configuration facile via l'application Linksys, assistant de configuration intégré
Dimensions	Dimensions : 20,3 x 20,3 x 20,3 cm
Poids	Poids : 1,5 kg par unité
Garantie	Garantie limitée de 1 an

FOIRE AUX QUESTIONS - Velop MX10600 LINKSYS

Comment réinitialiser le LINKSYS Velop MX10600 aux paramètres d'usine ?

Pour réinitialiser le LINKSYS Velop MX10600, appuyez sur le bouton de réinitialisation situé à l'arrière du routeur pendant environ 10 secondes jusqu'à ce que les voyants clignotent. Cela restaurera le routeur aux paramètres d'usine.

Comment configurer le LINKSYS Velop MX10600 pour la première fois ?

Téléchargez l'application Linksys sur votre smartphone, connectez-vous à votre réseau Wi-Fi, puis suivez les instructions à l'écran pour configurer votre LINKSYS Velop MX10600.

Pourquoi mon LINKSYS Velop MX10600 ne se connecte-t-il pas à Internet ?

Vérifiez que le câble Ethernet est correctement connecté au port WAN du routeur et à votre modem. Assurez-vous également que votre abonnement Internet est actif et que le modem fonctionne correctement.

Comment vérifier la vitesse de ma connexion avec le LINKSYS Velop MX10600 ?

Utilisez un test de vitesse en ligne comme Speedtest.net. Connectez-vous à votre réseau Wi-Fi et exécutez le test pour vérifier la vitesse de votre connexion Internet.

Comment mettre à jour le firmware du LINKSYS Velop MX10600 ?

Ouvrez l'application Linksys, accédez aux paramètres du routeur, puis sélectionnez 'Mise à jour du firmware' pour rechercher et installer les mises à jour disponibles.

Comment étendre la portée de mon réseau avec le LINKSYS Velop MX10600 ?

Ajoutez des nœuds supplémentaires Linksys Velop à votre réseau en utilisant l'application Linksys. Suivez les instructions pour placer les nœuds dans des emplacements stratégiques pour améliorer la couverture.

Comment sécuriser mon réseau Wi-Fi sur le LINKSYS Velop MX10600 ?

Accédez aux paramètres de sécurité de l'application Linksys, choisissez un mot de passe fort pour votre réseau Wi-Fi et activez le cryptage WPA2 pour protéger votre connexion.

Que faire si je ne peux pas accéder à l'interface web du LINKSYS Velop MX10600 ?

Assurez-vous que votre appareil est connecté au réseau du routeur. Essayez de redémarrer le routeur et vérifiez que vous entrez la bonne adresse IP (généralement 192.168.1.1) dans votre navigateur.

Le LINKSYS Velop MX10600 prend-il en charge le Wi-Fi 6 ?

Oui, le LINKSYS Velop MX10600 prend en charge le Wi-Fi 6, offrant des vitesses plus rapides et une meilleure gestion des appareils connectés.

Comment résoudre des problèmes de connexion intermittente avec le LINKSYS Velop MX10600 ?

Vérifiez la distance entre le routeur et vos appareils, minimisez les interférences d'autres appareils électroniques, et assurez-vous que le firmware est à jour. Si le problème persiste, essayez de redémarrer le routeur.

MODE D'EMPLOI Velop MX10600 LINKSYS

Vue d'ensemble du produit 3

Partie avant/supérieure 3

Précedent 4

Partie inférieure 5

Ou trouverdeplusamples renseignements 6

Configuration 7

Parametres du système Velop 9

Connexion à l'application Linksys 9

Tableau de bord 10

Appareils 11

Pour afficher ou modifier les détails des appareils 12

Paramètres du sans-fil 13

Paramètres avances 14

Connector un apparéil avec WPS 15

Acces d'invite 16

Stockage externe 17

Contrôle de vitesse 18

Contrôle parental 19

Priorisation des appeareils 20

Notifications 21

Paramètres avances 24

Parametres de connexion Internet 24

Paramètres de ports 25

Filtres MAC sans-fil 26

Moncompte 27

Commentaires 28

Aide 29

Connexion directe à Velop 30

Mot de passé d'administrateur Velop 31

Restauration des paramètres par défaut du fabricant 32

33

33

Environnement d'exploitation 33

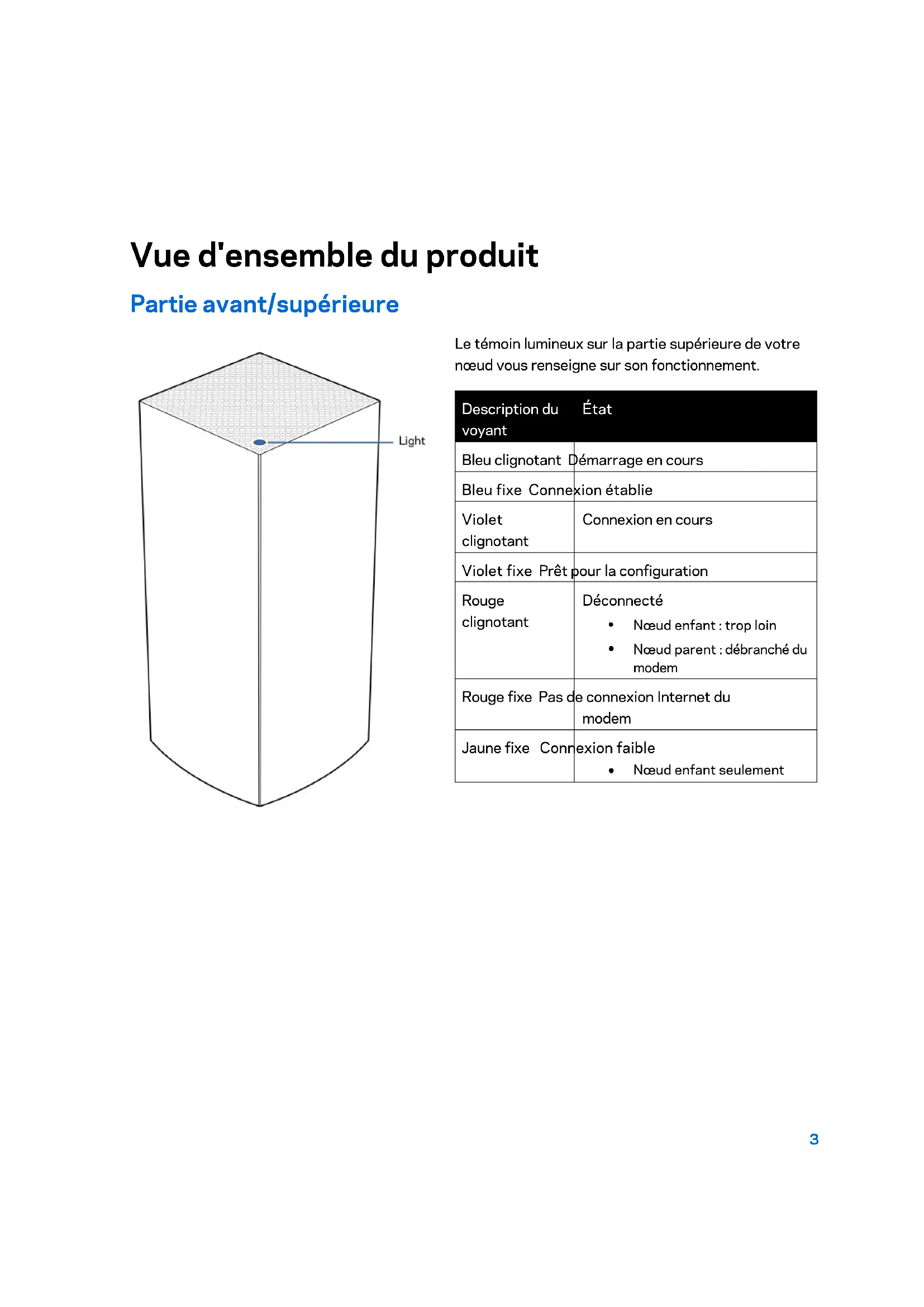

Vue d'ensemble du produit

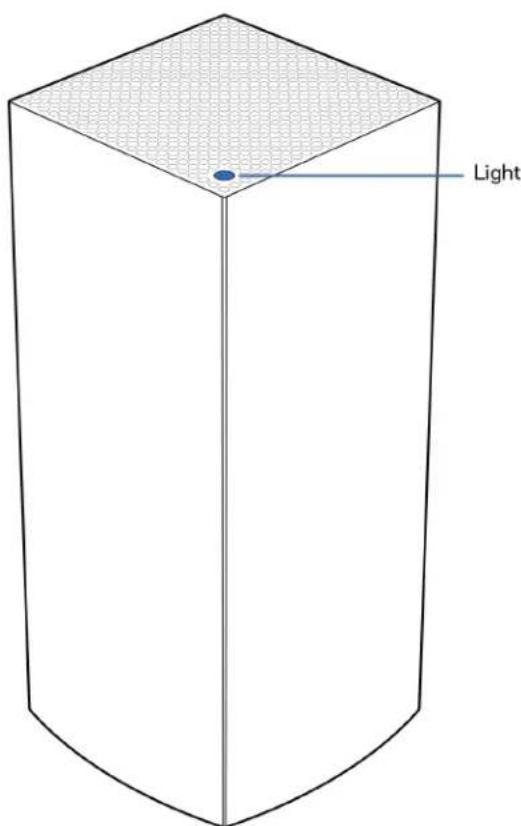

Partie avant/supérieure

Le témoin lumineux sur la partie supérieure de votre nœud vous renseigne sur son fonctionnement.

Description du étatvoyant
Bleu clignotant	Démarrage en cours
Bleu fixe Connexion établie
Violetclignotant	Connexion en cours
Violet fixe Prépart pour la configuration
Rougeclignotant	DéconnectéNœud enfant : trop loinNœud parent : débranché dumodem
Rouge fixe Pas de connexion Internet dumodem
Jaune fixe Connexion faibleNœud enfant seulement

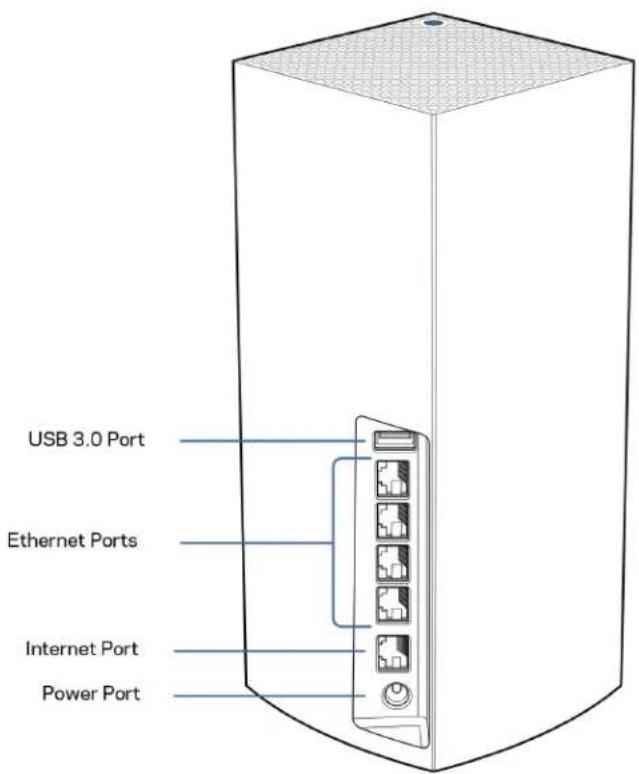

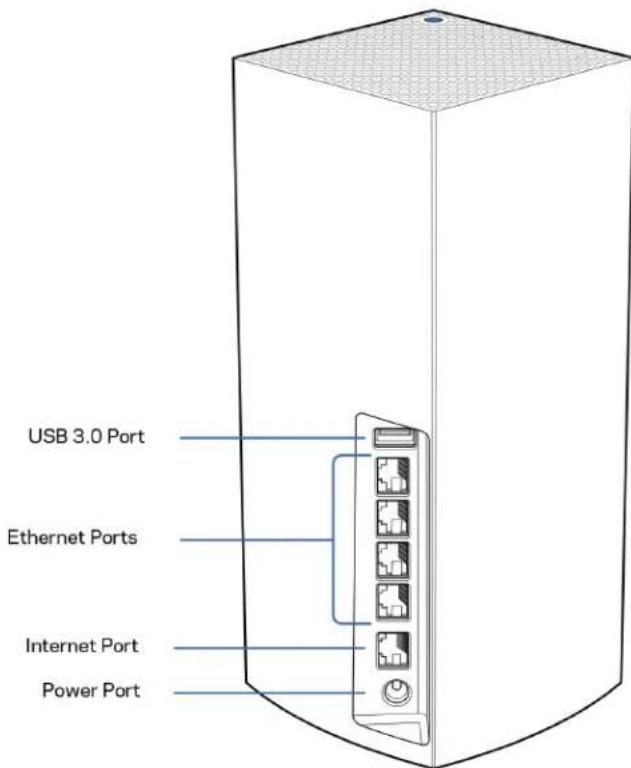

Précédent

Port USB 3.0: branchz et partagez des péripériques de stockage USB sur votre réseau. Pour le partage de fichiers local uniquement (FTP, serveur multimédia ou USB virtuel non pris en charge). Non destiné au partage de péripériques comme les imprimantes, scanneurs ou camères.

Ports Ethernet : branches des cables Ethernet sur ces ports Gigabit Ethernet (10/100/1000) et aux autres apparciels connectés à votre réseau en mode filaire. Si vous avez plusieurs nœuds dans cette système Velop, utilisez un de ces ports pour vous connecter à votre modem ou routeur-modem.

Remarque: pour une performance optimale, utilisez un cable CAT5e ou de catégorie supérieure sur le port Ethernet.

Port internet: branchez un cable Ethernet sur le port Gigabit (10/100/1000) jaune et sur un modem cable/DSL internet à large bande ou fibre optique. Si vous utilisez ce routeur comme nœud infant dans un système de réseau mailé sans fil, vous pouvez utiliser ce port pour créé une connexion filaire vers un autre nœud.

Port d'alimentation: branchez l'adaptateur c.a. fourni sur ce port.

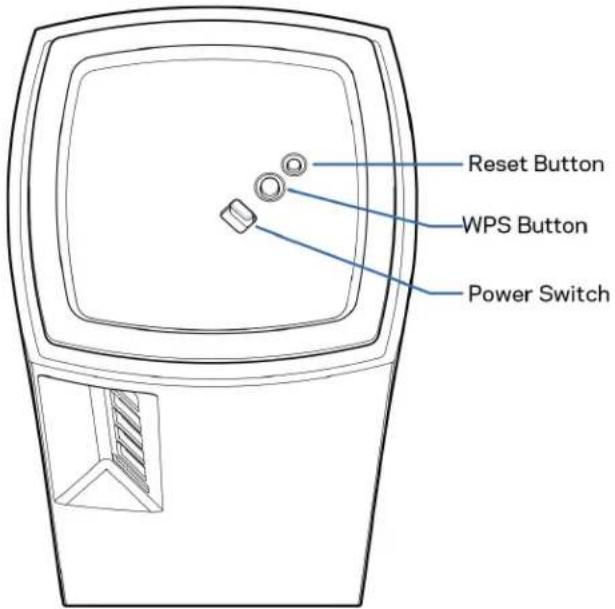

Partie inférieure

Bouton Reset (réinitialisation): maintenez ce bouton enforcé jusqu'à ce que le témoin lumineux sur la partie supérieure du nœud devienne rouge, s'estompe, puis redevienne rouge vif clignotant, pour réinitialiser le nœud aux paramètres établis par défaut à l'usine.

Bouton Wi-Fi Protected Setup: appuyez pour vous connecter à des périhériques réseau compatibles WPS.

Interrupteur marche/arrêt : appuyez sur | (marche) pourmettre le nœud sous tension.

Aide

Où trouver de plus amples renseignements

• Linksys.com/support/Velop
• Section aide de l'application Linksys (lancez l'application et cliquez sur Aide dans le menu principal de navigation)

Remarque : les licences et la documentation relatives aux logiciels tiers utilisés dans ce produit peuvent être consultées à l'adresse suivante : http://supportlinksys.com/en-us/licenses. Pour toute demande relative au code source LPG ou toute autre question, veuillez communiquer avec nous à l'adresse http://supportlinksys.com/en-us/gplcodecenter .

Configuration

IMPORTANT : les nœuds Velop peuvent être configurés en tant que nœuds principaux ou nœuds enfants. Un nœud principal doit être connecté à votre modem ou routeur-modem par un cable Ethernet. Une fois configurés en mode sans fil, les nœuds secondaires peuvent être connectés à un autre nœud sans fil ou à l'aide de câbles Ethernet.

Si vous ajoutez ce nouveau nœud en tant que parent à un système Velop de réseau maille sans fil pour toute la maison, réinitialisez tous les nœuds à leurs paramètres d'usine et ajoutez-les au système une fois que le nouveau nœud est configuré et fonctionne.

Téléchargez l'application Linksys. Vous avez besoin de cette application pour configurer Velop.

Visitez la boutique d'applications de votre apparéil et cherchez Linksys.

Installez l'application, ouvre-la et suive les directives.

Remarque : l'application fonctionne sous iOS 11.4 et versions plus récentes, et Android 6 et versions plus récentes.

Vous allez creator un compte Sans-fil intelligent Linksys qui vous permettra d'utiliser l'application pour consulter ou modifier les paramètres de votre système Velop partout où vous avez une connexion Internet.

Grâce au Sans-fil intelligent Linksys, vous pouvez notamment :

• modifier le nom et le mot de passer de votre réseau sans-fil;
• configurer l'accès d'invités;
• connecter des appareils au réseau sans-fil avec la fonction WPS;
• bloquer l'accès à Internet avec le contrôle parental;
• tester le débit de votre connexion Internet.

Remarque : nous vous enverrons un courriel de vérification au cours de la configuration. À partir de votre réseau domestique, cliquez sur le lien dans le courriel.

Mis à part le branchement de l'alimentation et du cable Ethernet, le processus de configuration via l'application fait tout le travail à votre place. Une fois la connexion établie, utilisez l'application pour personneliser votre réseau sans-fil en lui donnant un nom et un mot de passer. Vous pouvez également donner des noms aux nœuds en fonction de leur emplacement pour que vous puissiez les identifier dans le cas peu liéquant où ils nécessiteraient une intervention.

Imprimez cette page, puis inscrivez les paramètres de votre réseau sans-fil et de votre compte au tableau ci-dessous à titre de référence. Rangez vos notes dans un endroit sur.

Nom du réseau sans-fil
Mot de passer du réseau sans-fil
Mot de passer d'administrateur
Nom d'accès de l'invité
Mot de passer de l'invité
Adresse courriel de connexion à l'application Linksys
Mot de passer de l'application Linksys

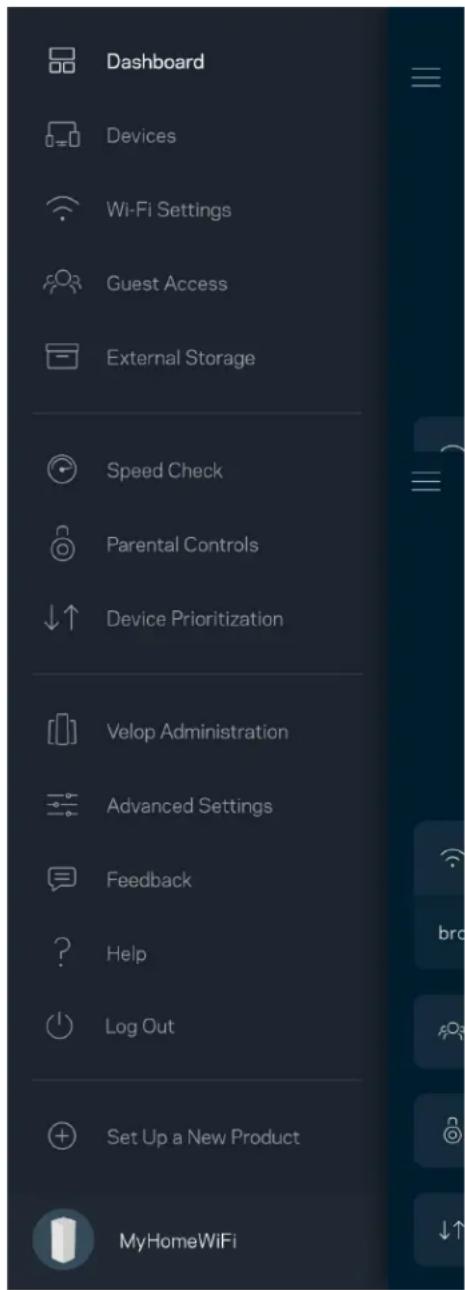

Paramètres du système Velop

En utilisant votre application Linksys, vous pouvez consulter ou modifier les paramétres du système Velop afin de prendre votre sans-fil plus sécurité ou d'améliorer le fonctionnement d'un appareil ou d'un jeu. Vous pouvez acceder aux paramétres sans fil partout où vous avez une connexion Internet. Vous pouvez également acceder aux paramétres à l'aide du mot de passer de votre routeur quand vous étés connecté à votre réseau domestique, même si vous n'avoz pas de connexion Internet.

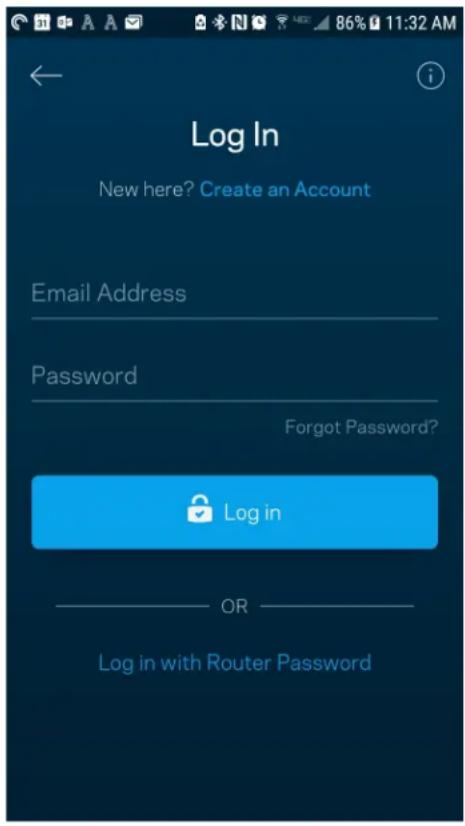

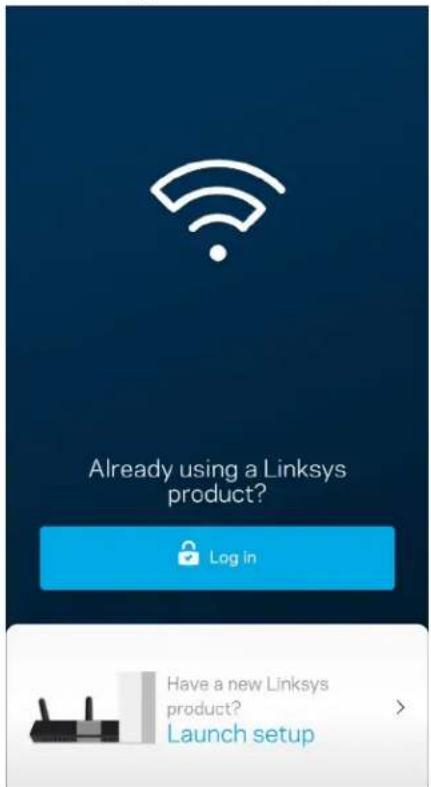

Connexion à l'application Linksys

1. Ouvrez l'application Linksys.

1. Entrez l'adresse de courriel utilisé pour creer votre compte.
2. Entre le mot de passer de votre compte.
3. Touchez Connexion.

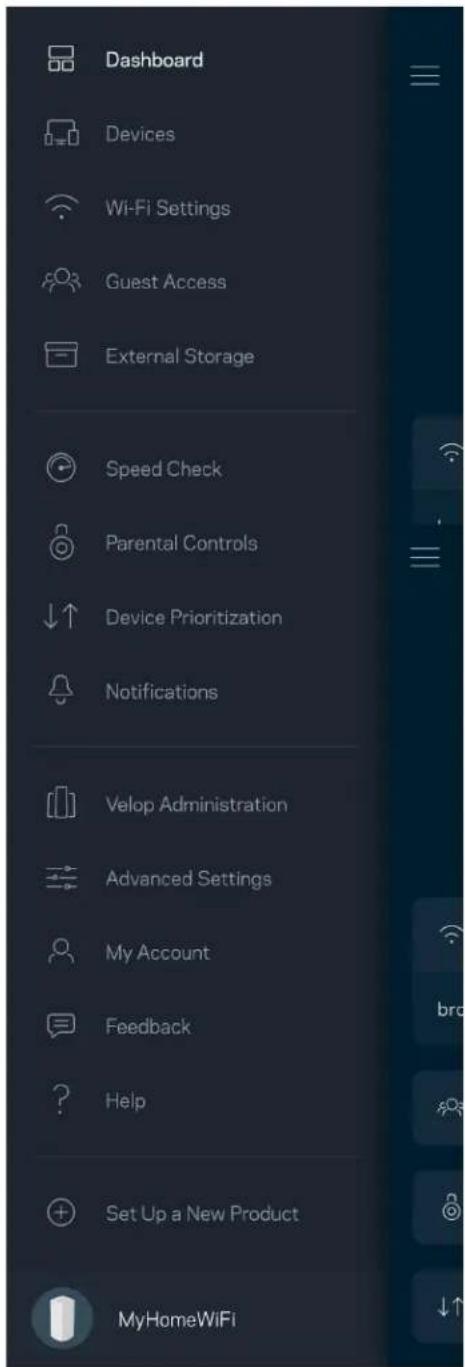

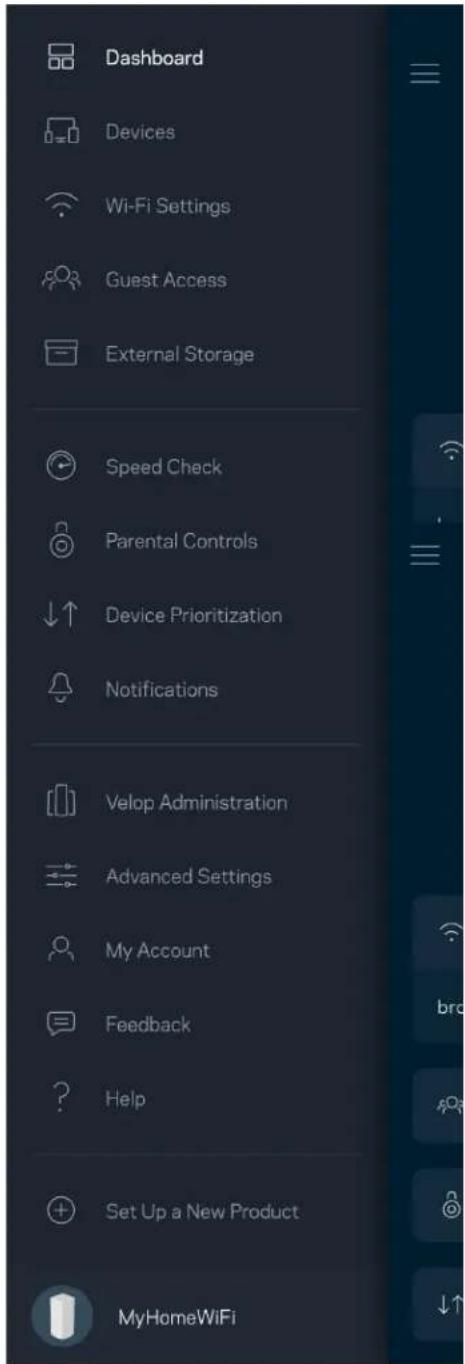

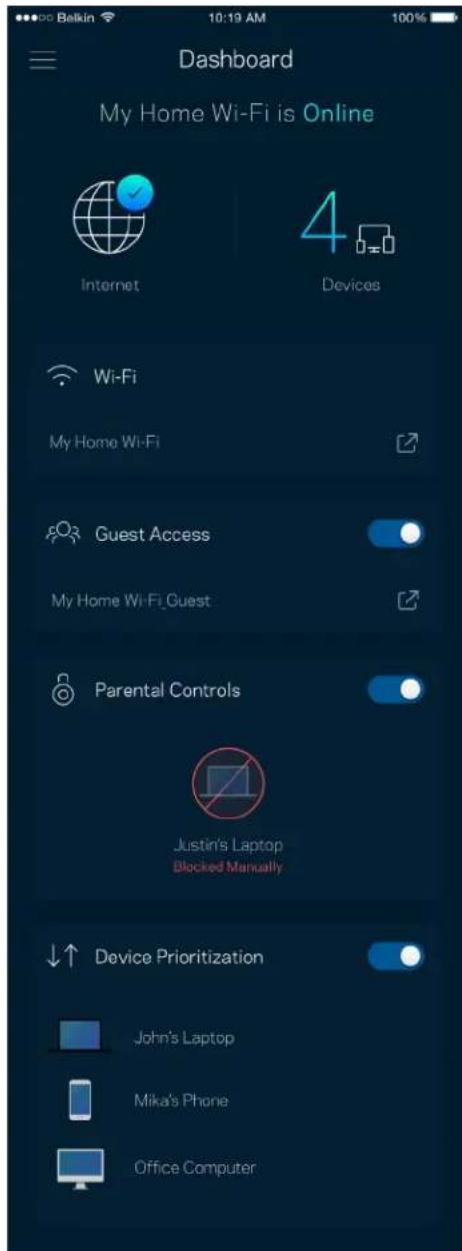

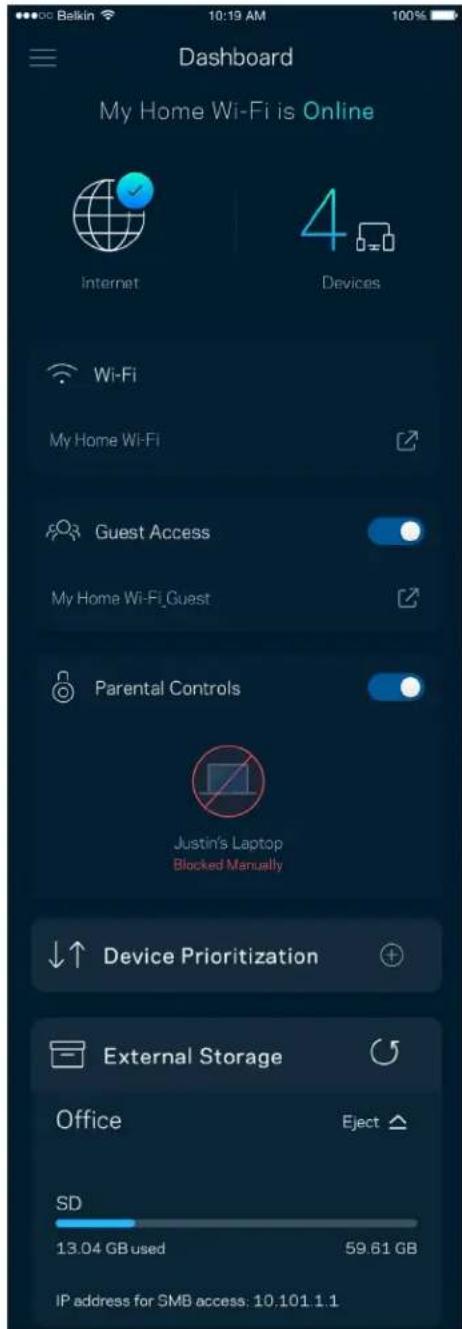

Tableau de bord

Le tableau de bord vous donne un aperçu de votre réseau sans-fil. Vous pouvez voir combien d'applereils sont connectés à votre système Velop. Vous pouvez également partager le mot de passage du réseau sans-fil et autoriser l'accès d'invités au sans-fil. Le tableau de bord vous indique également si le contrôle parental est actif sur certains appareils ou s'ils sont prioritaires pour l'accès au sans-fil.

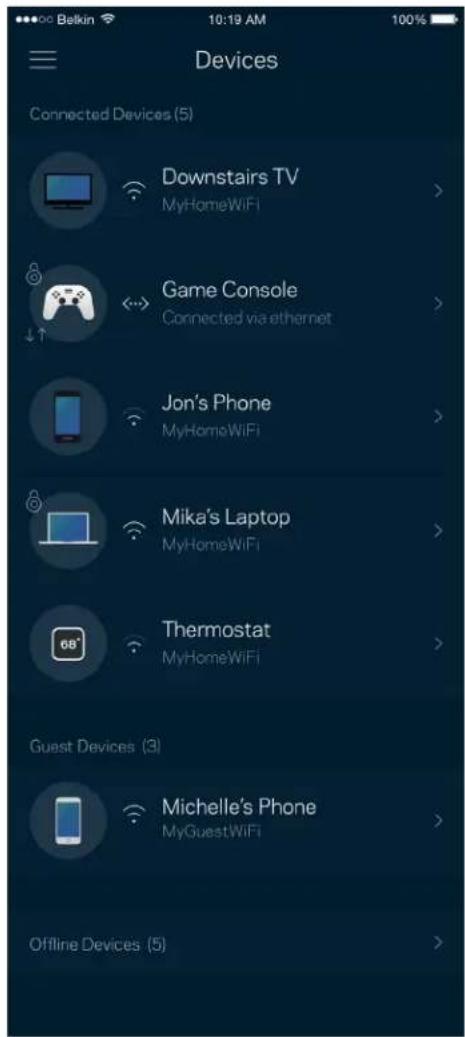

Appareils

Consultez et modifiez les détails concernant tous les apparciels connectés à votre sans-fil. Vous pouvez voir quels périphériques sont connectés à votre réseau principal et à votre réseau d'invités ou afficher des renseignements sur chacun de ces périphériques.

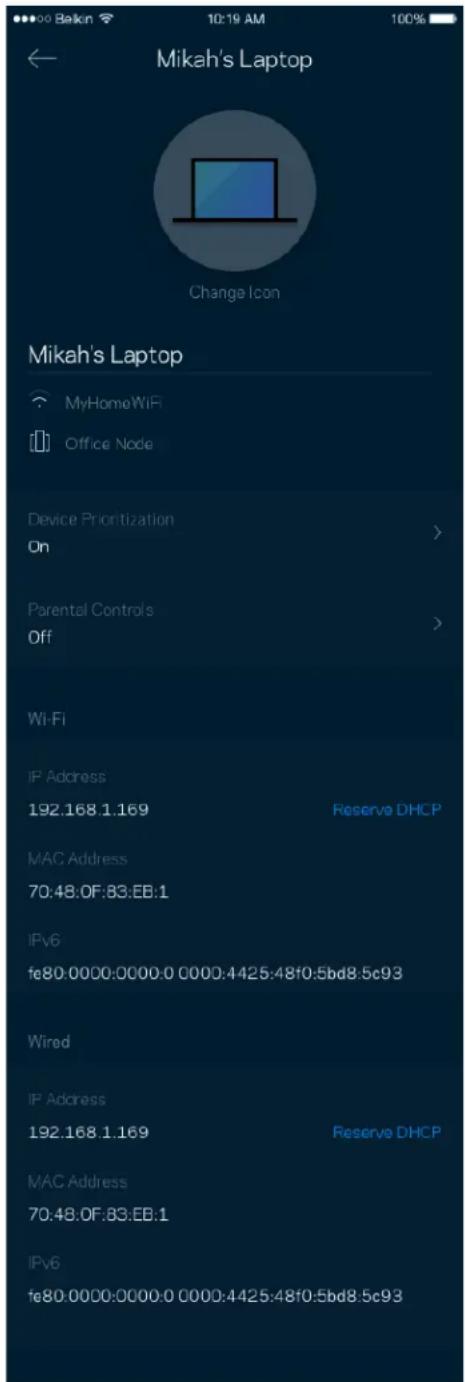

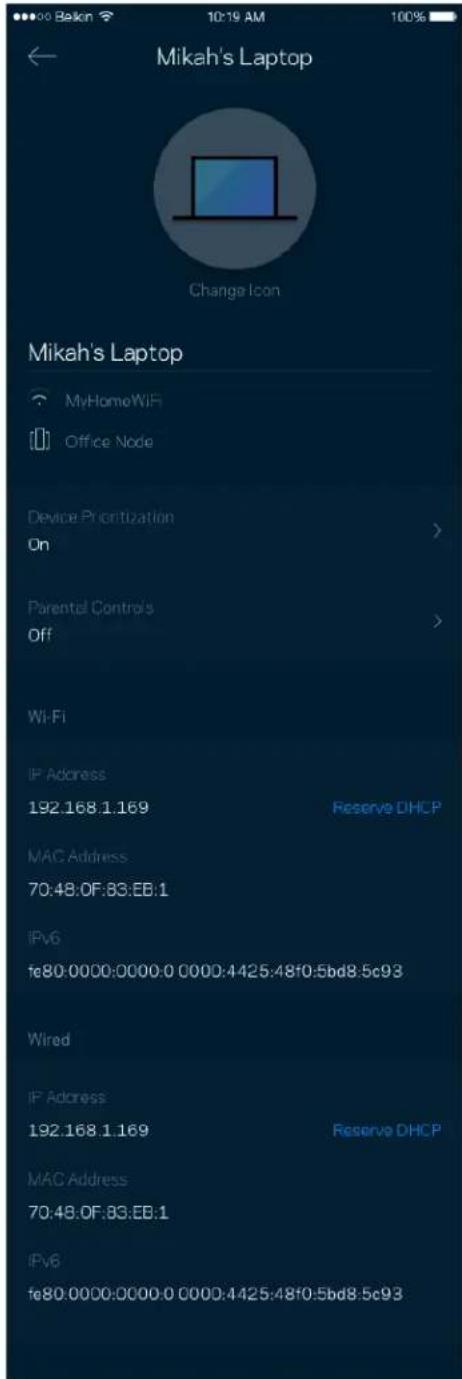

Pour afficher ou modifier les détails des appareils

À partir de l'écran Appareils, vous pouvez modifier les noms des apparêls et les icônes qui leur sont associées. Vous pouvez également prioriser des apparêls, définir le contrôle parental et consulter les détails du réseau sans-fil. Touchez un des apparêls de la liste pour afficher ses détails.

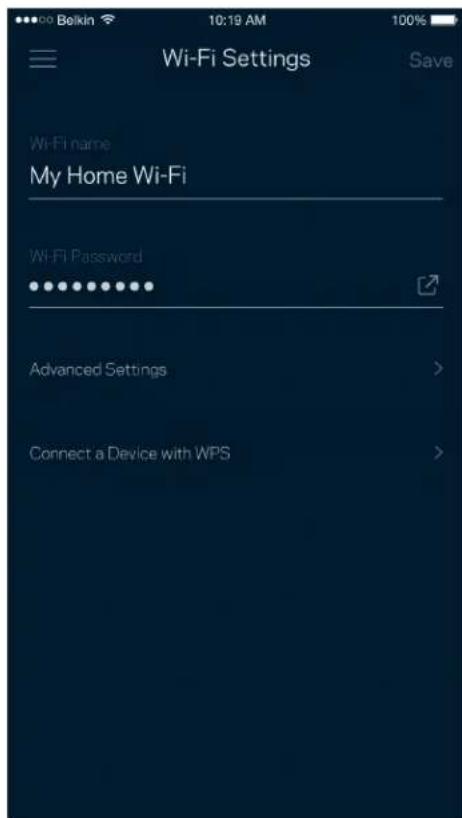

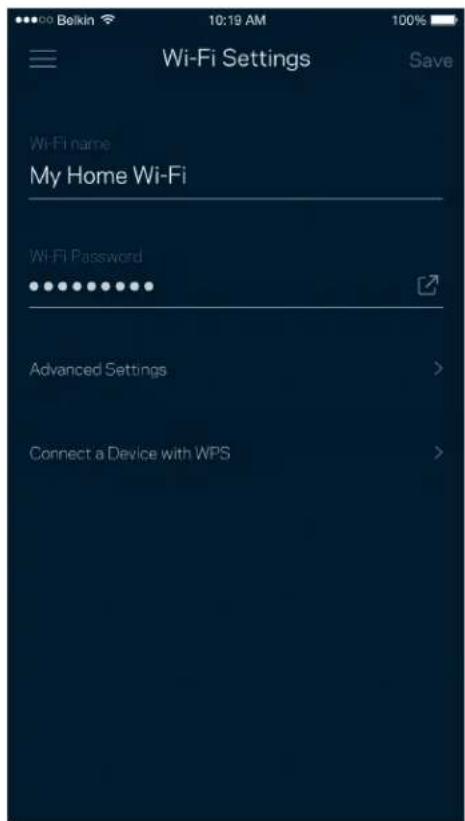

Paramètres du sans-fil

Vous pouvez consulter ou modifier le nom et le mot de passer de votre réseau sans-fil et connecter les apparèils à l'aide de Wi-Fi Protected Setup™.

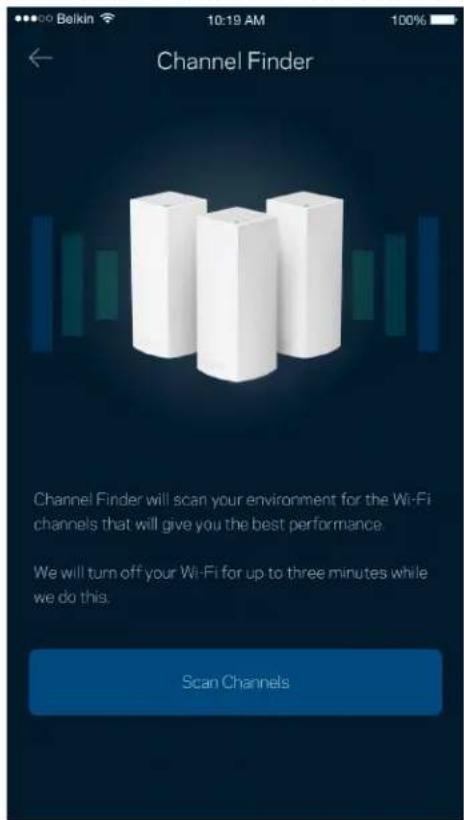

Paramètres avances

Les utilisateurs avances peuvent modifier le type de sécurité par défaut et le mode du sans-fil. Ne modifies pas ces paramètres si vous n'avez pas une grande expérience des réseaux sans-fil. Le Détecteur de canaux chercha les canaux sans-fil les plus ouverts dans votre secteur afin d'optimiser les performances de votre système Velop. Si vous ave plusieurs nœuds dans votre système Velop, le Détecteur de canaux trouera le meilleur canal pour chacun d'eux.

Connector un apparéil avec WPS

La fonction Wi-Fi Protected Setup you permit de connecter facilement des appareils sans-fil à votre réseau sans-fil sans avoir à entrer manuellement les paramètres de sécurité.

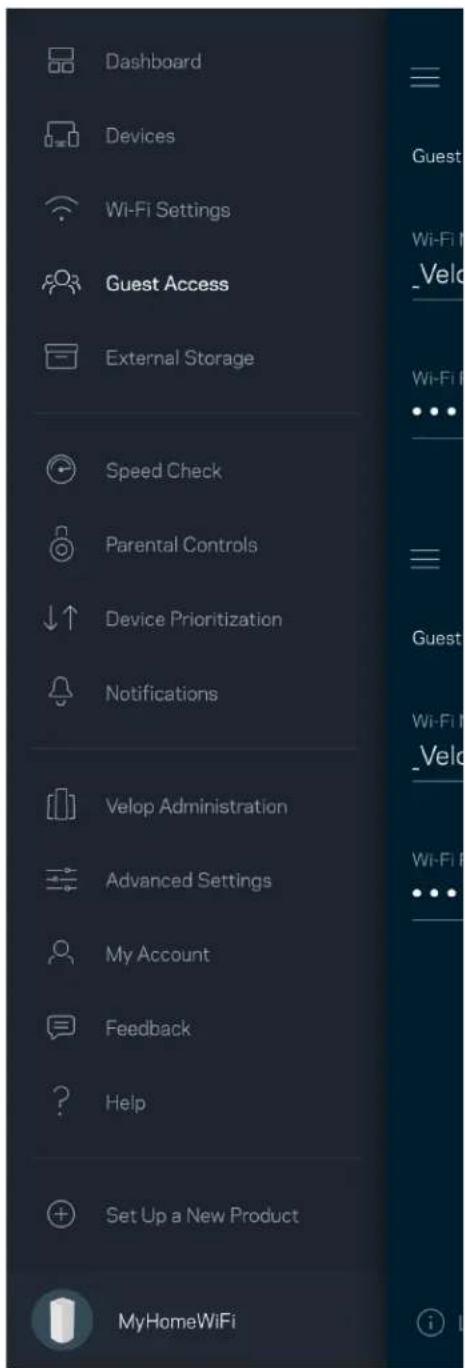

Accès d'invité

Utilisez l'Accès d'invite pour permettre à vos invites de se connecter à Internet tout en limitant leur accès à d'autres ressources connectées à votre sans-fil. Envoyez le mot de passer par courriel ou message texte.

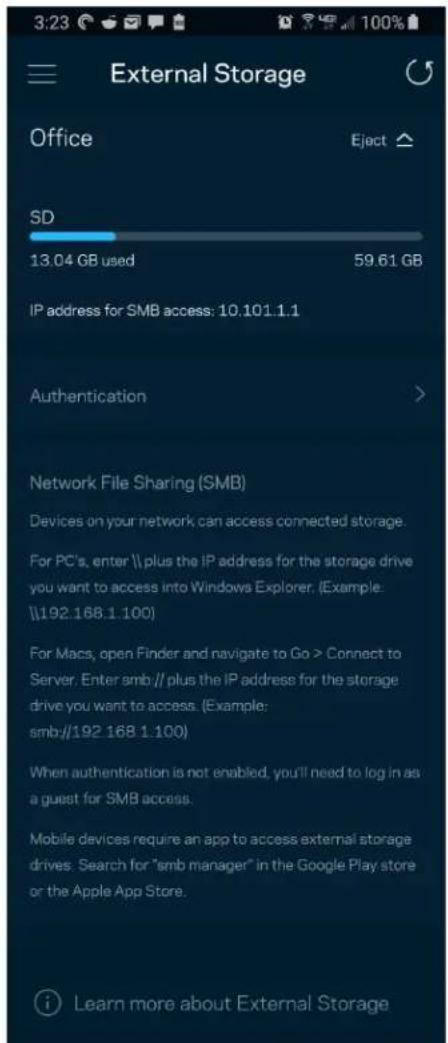

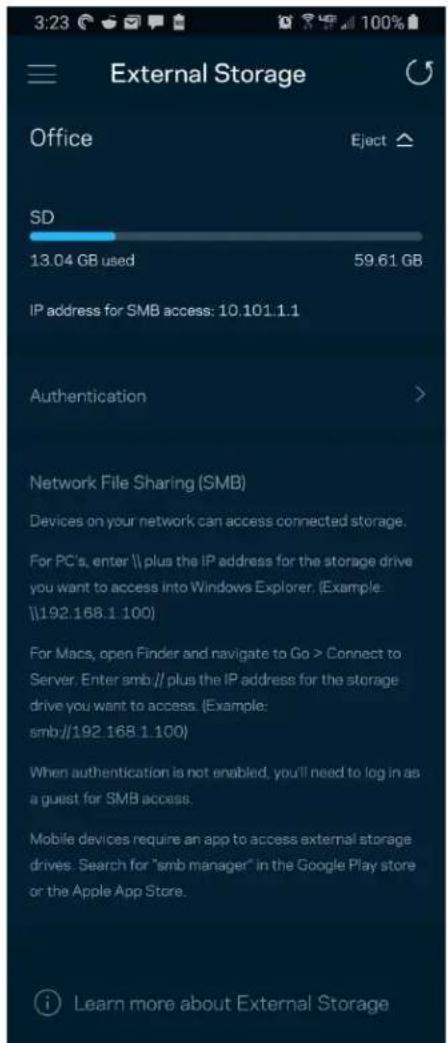

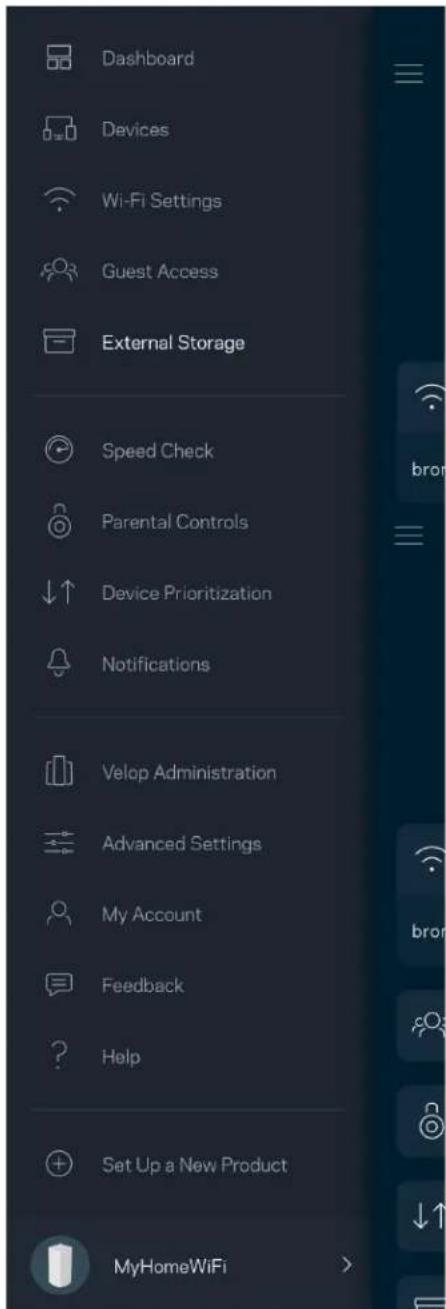

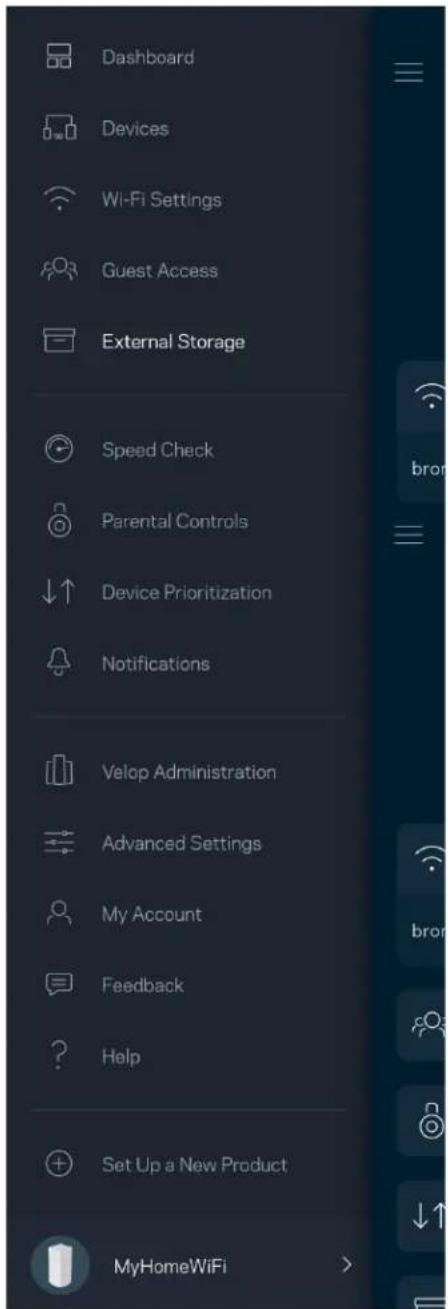

Stockage externe

Voyez àquel nœud un lecteur exter est connecté, vérifie la quantite d'espace libre restant, et activez l'authentication en definissant un nom d'utilisateur et un mot de passie. (Seulement lorsqu'un lecteur est branché sur le port USB d'un nœud.) Assurez-vous d'appuyer sur Éjecter Eject avant desteroler un lecteur afin d'éviter une perte de données.

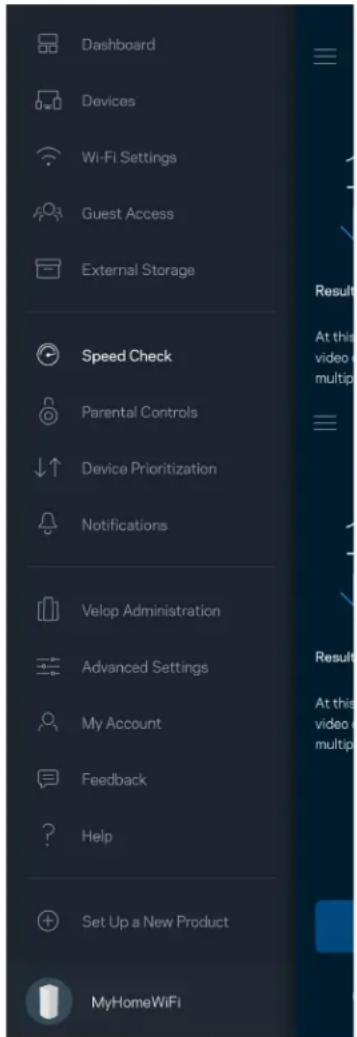

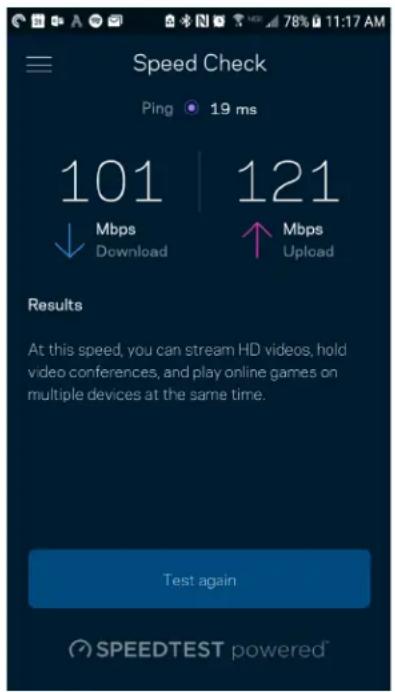

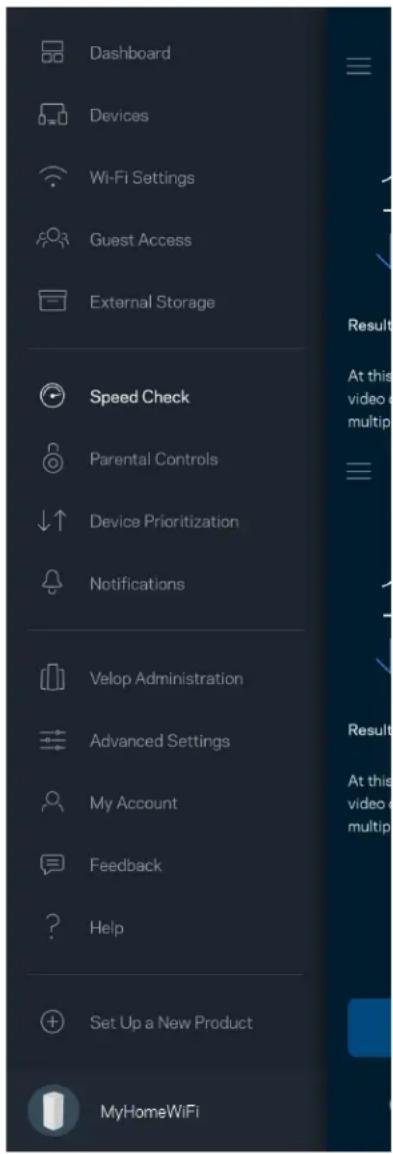

Contrôle de vitesse

Effectuez un contrôle de vitesse pour vous assurer de bénéficier des vitesses de connexion que vous payez. Le contrôle de vitesse facilité également la priorisation des appareils parce que ses résultats déterminent la distribution du sans-fil vers les appareils prioritaires.

• Le débit descendant est la vitesse à laquelle le contenu Internet est télécharge vers votre système Velop.
  Le débit montant est la vitesse à laquelle vous pouvez téléverser du contenu vers Internet.

Remarque: les vitesses de connexion Internet sont déterminées en tenant compte de divers facteurs, notamment le type de compte FAI, le traffic Internet local et mondial, de même que le nombre d'appareils à votre domicile qui partagent la connexion.

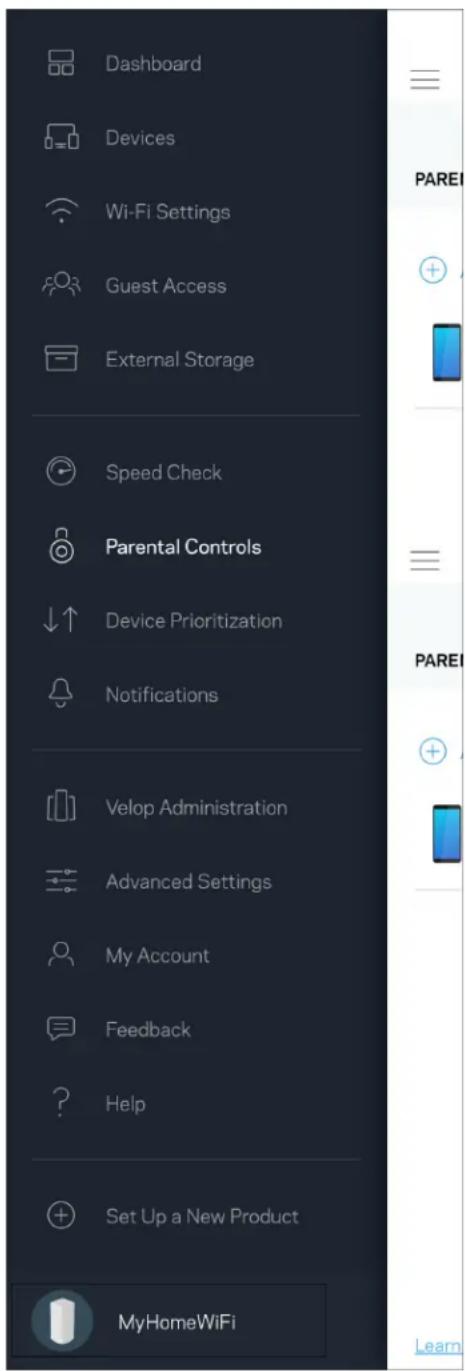

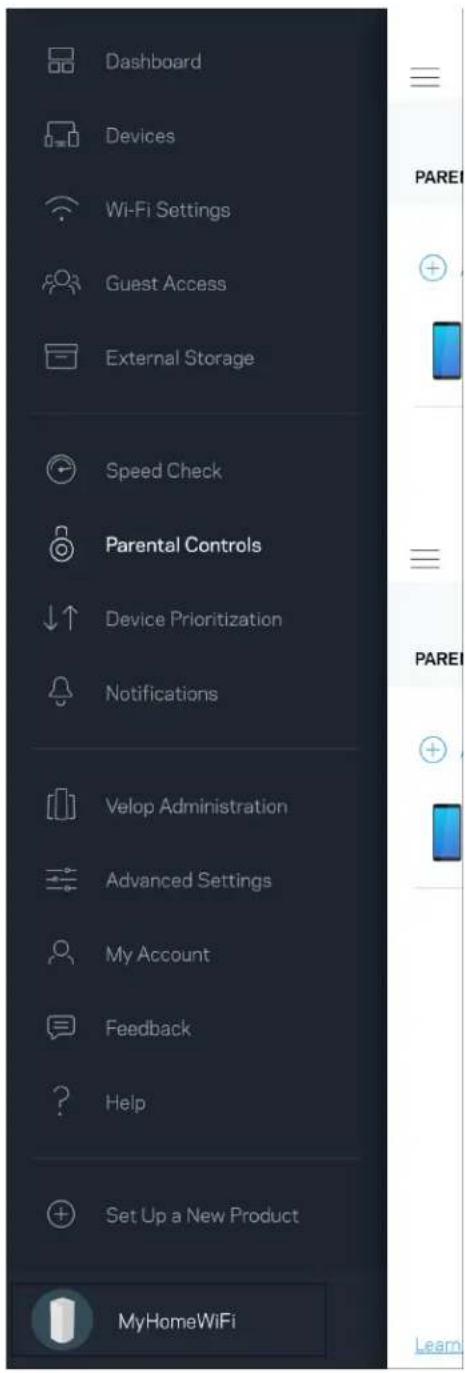

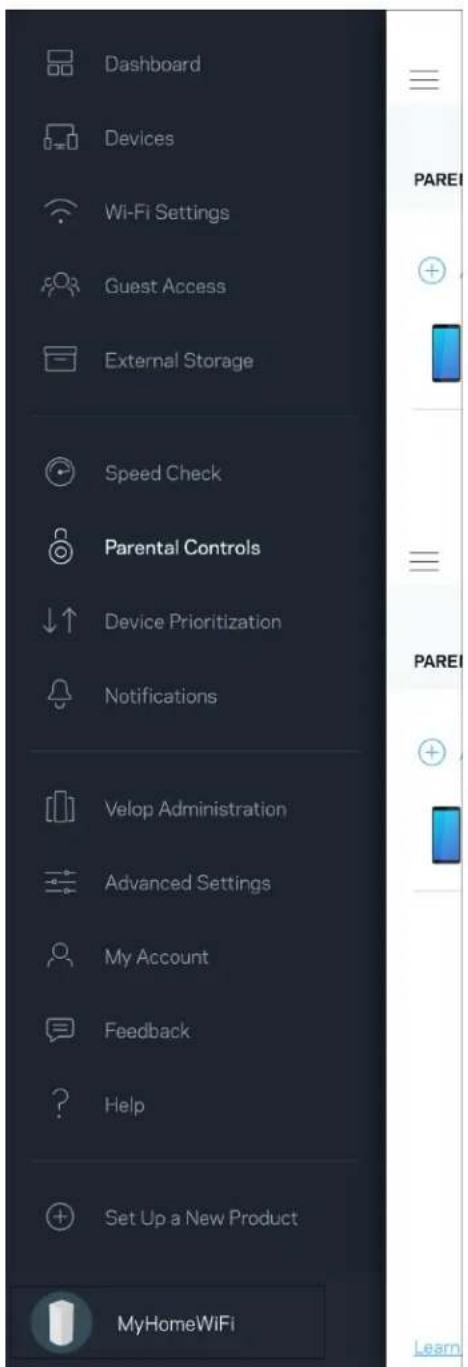

Contrôle parental

Le contrôle parental permet de déterminer àquel moment vos enfants peuvent acceder à Internet et ce qu'ils peuvent y faire. Vous pouvezbloquer l'acces Internet de certains appeareils ou bloquer des sites Web spécifiques.

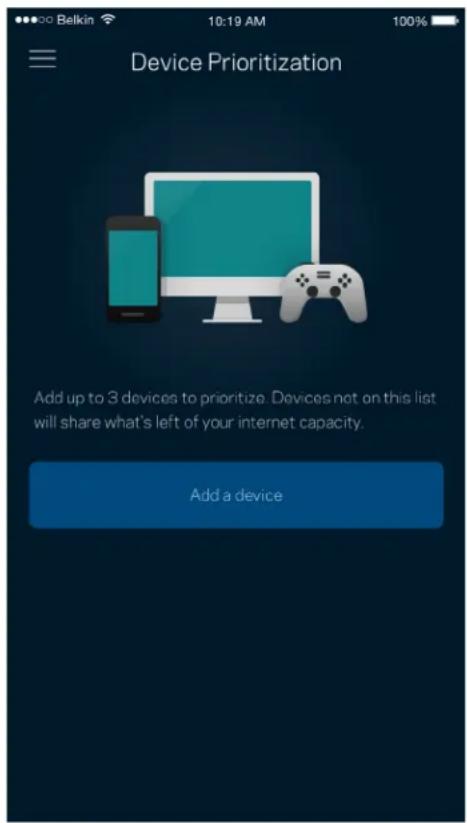

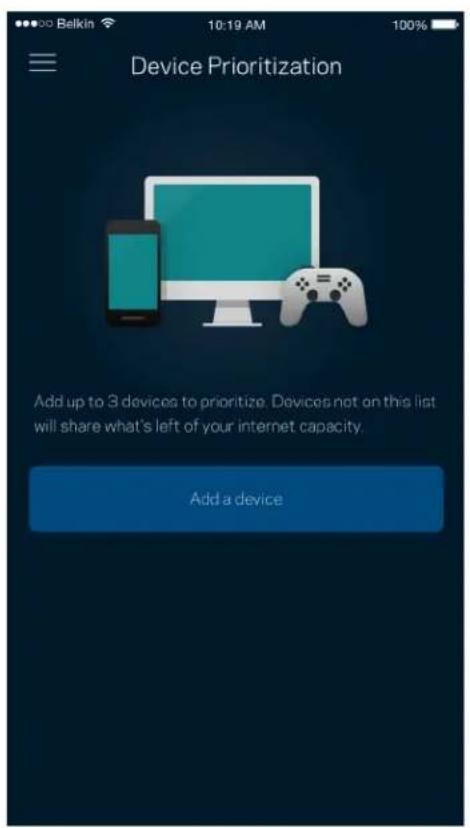

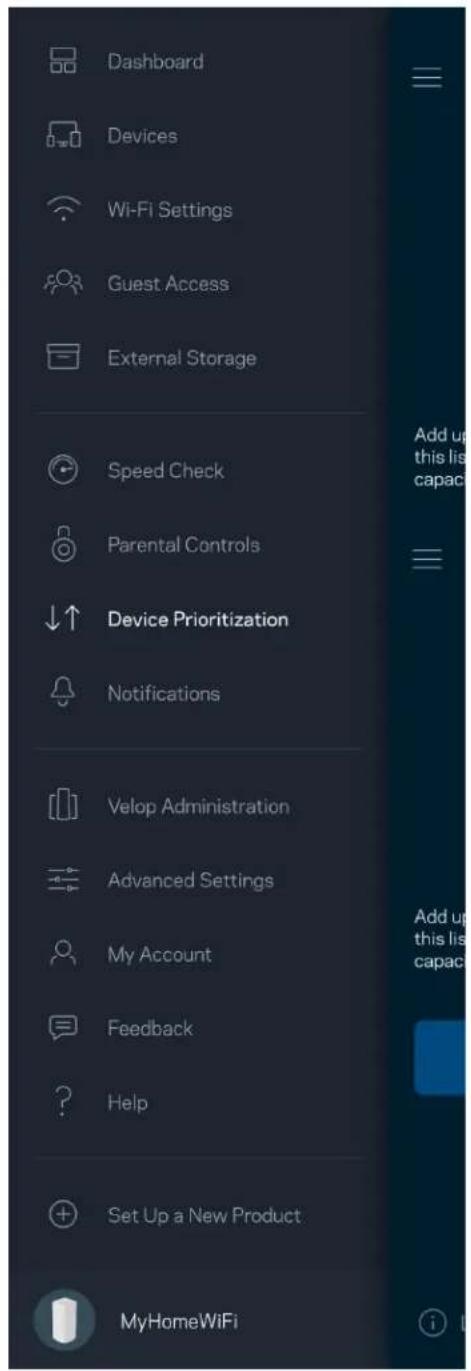

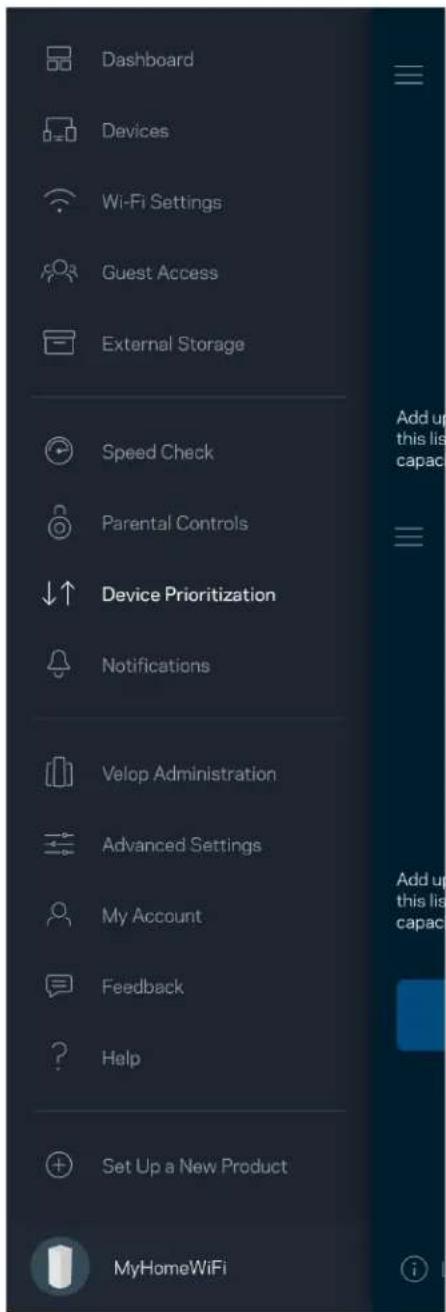

Priorisation des apparils

Choisissez jusqu'à trois apparèils qui auront la priorité pour l'utilisation de votre connexion Internet. Ces apparèils, qu'ils soient filaires ou sans fil, bénéficieront toujours du meilleur accès lors de leur connexion. Velop effectue un test de vitesse pour déterminer la(Meilleure)distribution Wi-Fi à vos apparèils priorisés. Les autres apparèils se partageront la capacité restante. Les apparèils priorisés apparaissent sur le tableau de bord.

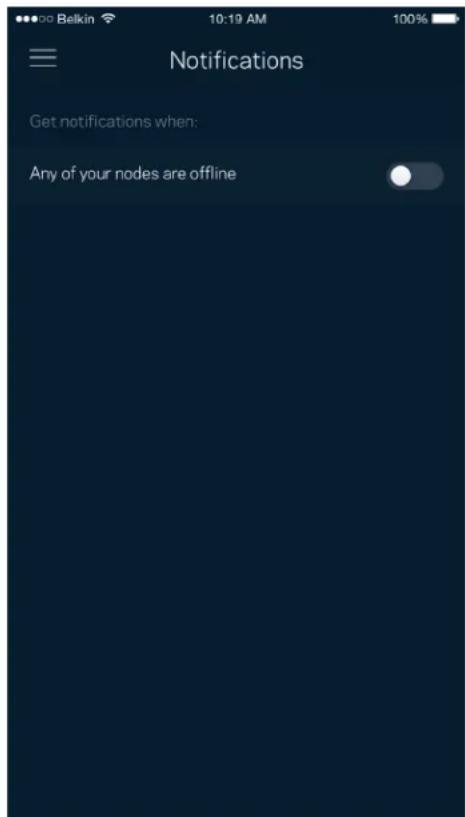

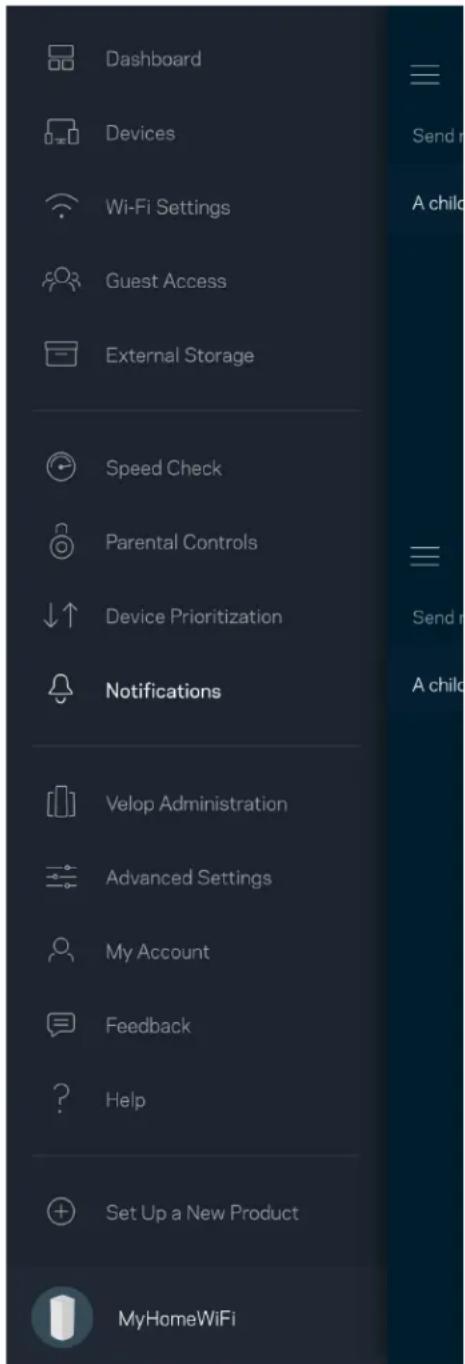

Notifications

Si vous avez plusieurs nœuds, Velop peut vous aviser lorsqu'un nœud secondaire de votre système se déconnecte. Les nœuds secondaires sont ceux qui ne sont pas câblés à votre modem. Vous doivent activer les notifications dans les paramètres de votre apparéil mobile pour autoriser Velop à vous aviser.

Utilisez l'écran d'administration Velop pour modifier le mot de passer administrateur et l'indice, et consulter différents renseignements (numéro de modulo, numéro de série et renseignements IP) relatifs à tous les nœuds prênts sur votre réseau sans-fil.

Vous pouze besoin d'envoyer automatiquement des rapport de plantation à Linksys et contribuer ainsi à l'amélioration de l'expérience sans-fil. Vous pouze aussi signaler manuellement des problèmes particuliers à Linksys.

Les renseignements suivants seront envoyés avec votre description du problème :

• Version de l'application	• Type de connexion (connexion par le nuage : affiche l'adresse courriel associée, connexion locale : affiche « admin Velop »)
• Modèle de l'appareil	• Type de connexion WAN [réseau étendu] (affiche Wi-Fi ou Ethernet)
• Version du système d'exploitation de l'appareil	• Date : (jour/mois/année, heures, fuseau hora )

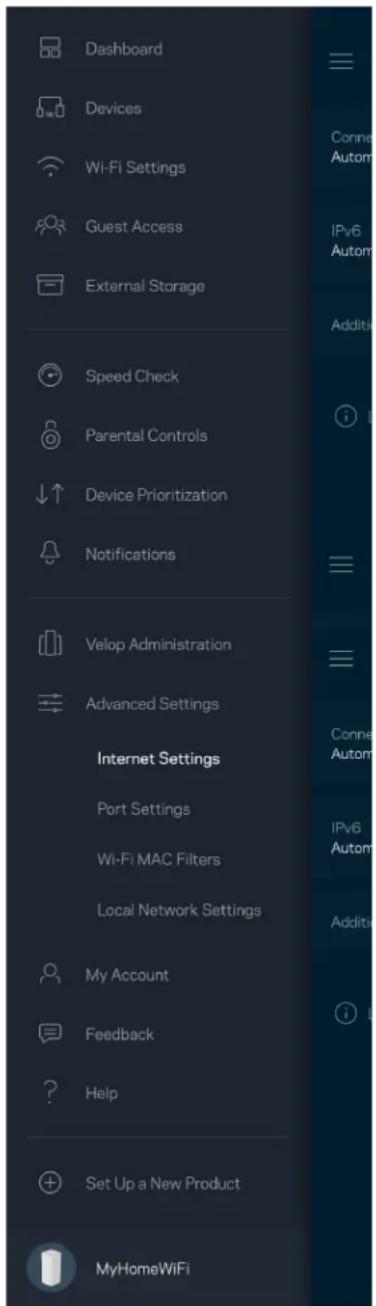

Paramètres avancés

Paramètres de connexion Internet

Vous pouvez désirir les modalités de connexion Internet de votre système Velop. Le type de connexion par défaut est Configuration automatique - DHCP. Les autres types de connexion dépendant de votre FAI ou de l'utilisation que vous envisagez pour votre système Velop. Les utilisateurs avances peuvent utiliser les Paramétres supplémentaires pour cloner des adresses MAC et définir la MTU (Unité de transmission maximale).

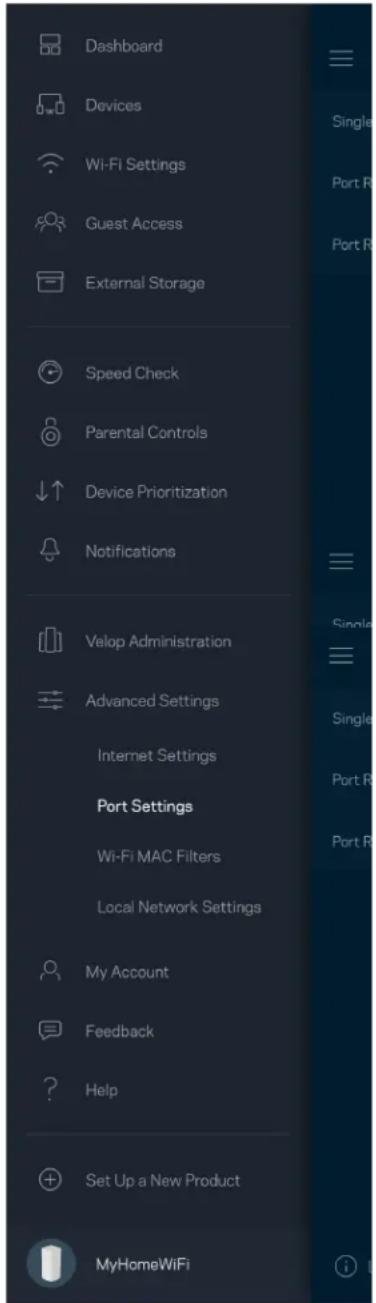

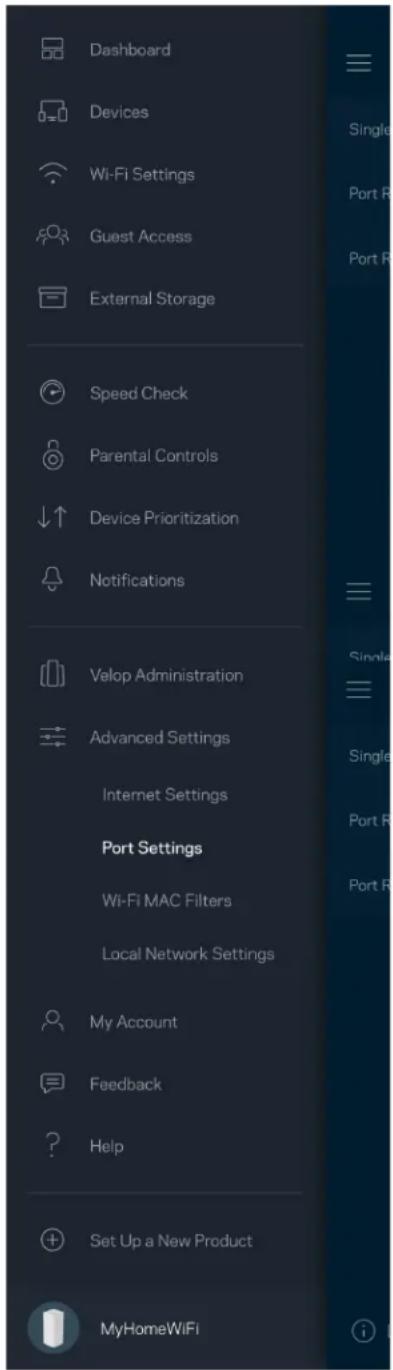

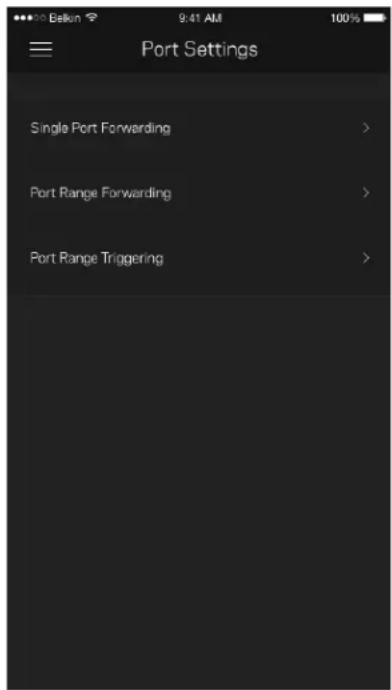

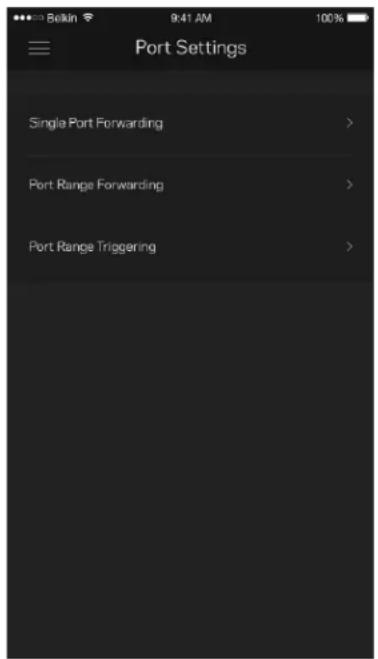

Paramètres de ports

La redirection de port (pour un port unique, plusieurs ports ou une plage de ports) envoie le traffic d'arrivée d'un ou plusieurs ports disponibles vers un apparéil ou un port défini sur votre réseau sans-fil. Pour le déclenchement de plage de ports, Velop surveille le traffic sortant sur des numérores de port spécifique. Velop memorise l'adresse IP de l' apparéil qui demande les données de sorte que lorsque les données demandées lui sont retournées, elles sont réacheminées à l' apparéil approprié.

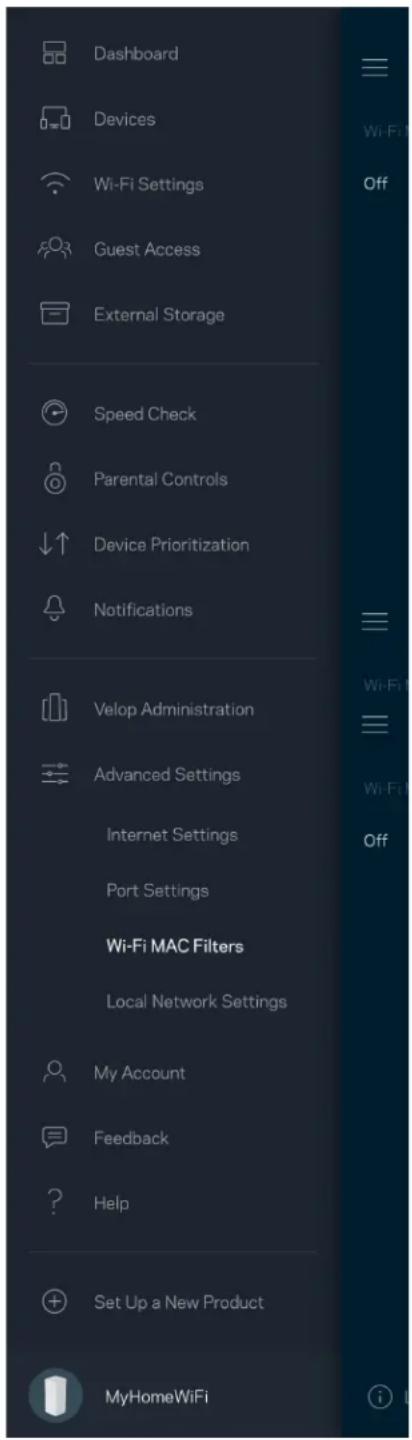

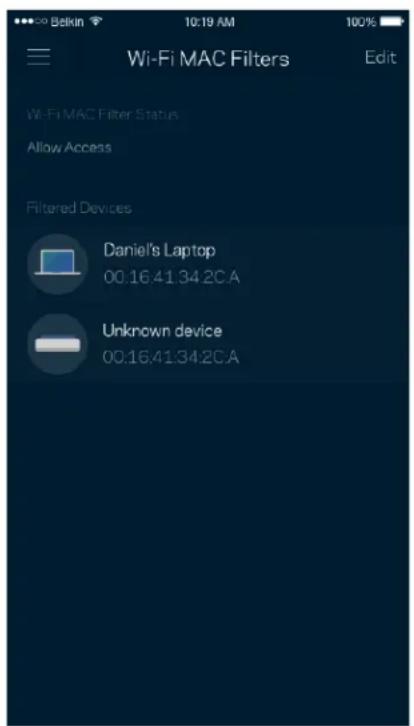

Filtres MAC sans-fil

Chaque périphérique réseau dispose d'une adresse MAC (contrôle d'accès au support) à 12 chiffres. Vous pouvez creer une liste d'adresses MAC et réguler la façon dont les périphériques utilisent votre réseau sans-fil.

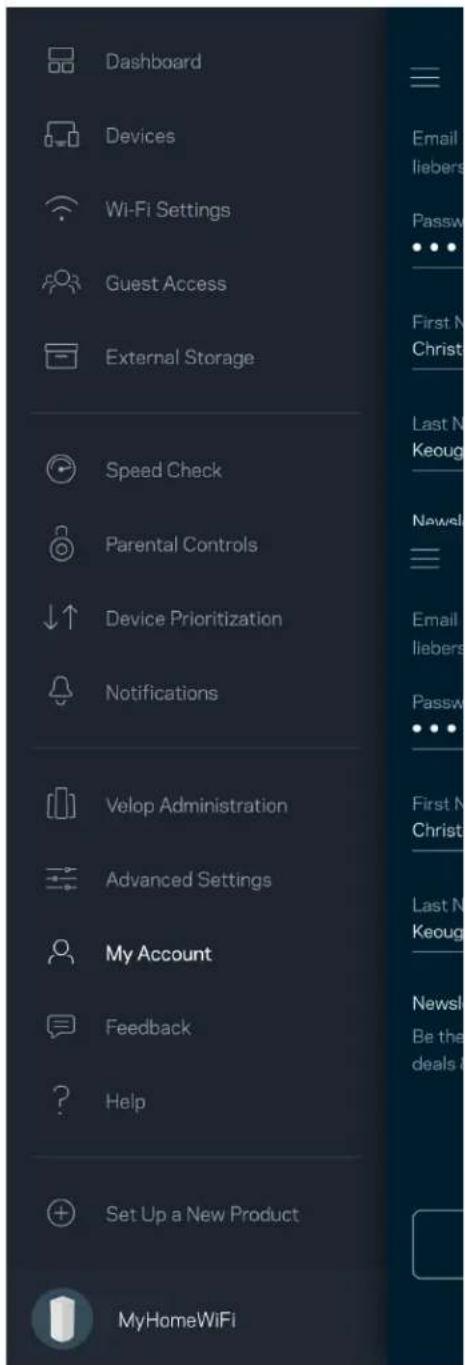

Mon compte

Modifiez le mot de passer de votre compte Linksys etCHOISSEZ de receivevoir les dernières nouvelles et offres speciales de Linksys.

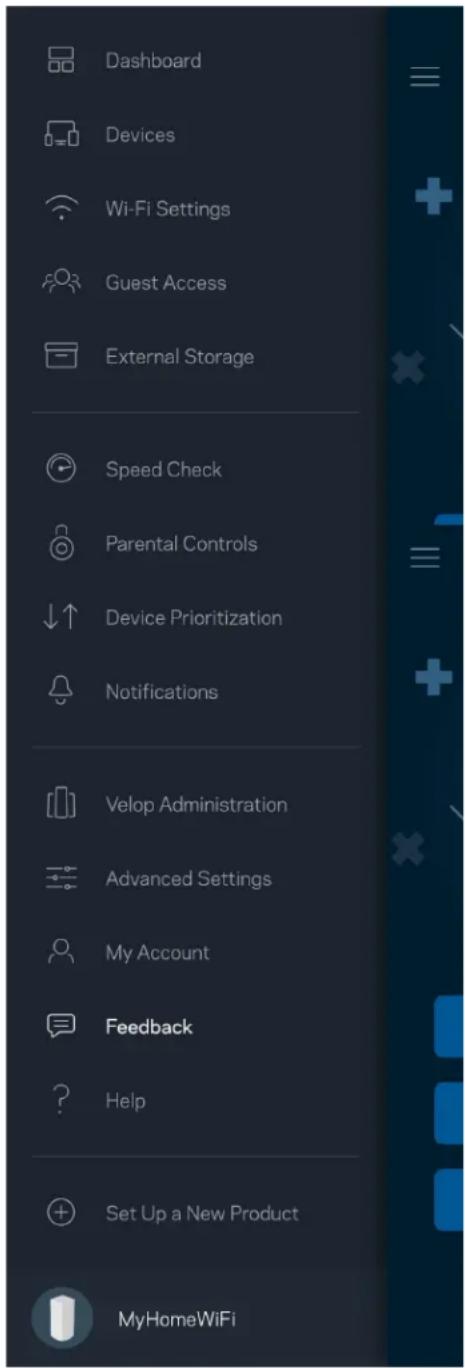

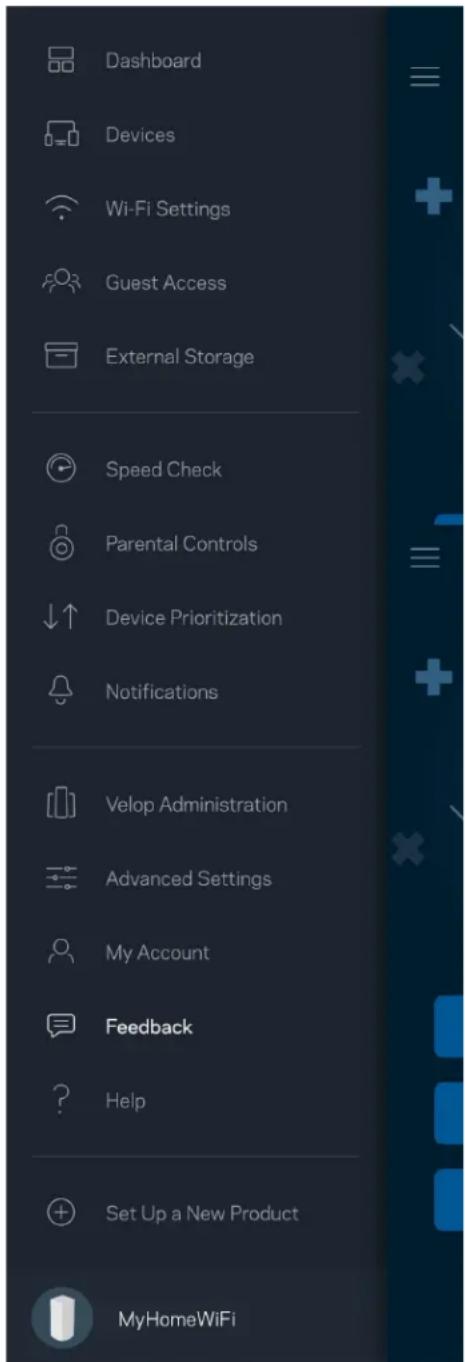

Commentaires

Vous avez l'occasion de nous donner votre opinion. Évaluation l'application dans votre boutique d'applications, envoyez-nous une suggestion ou signalez un problème qui vous empêche de profiter d'une bonne expérience.

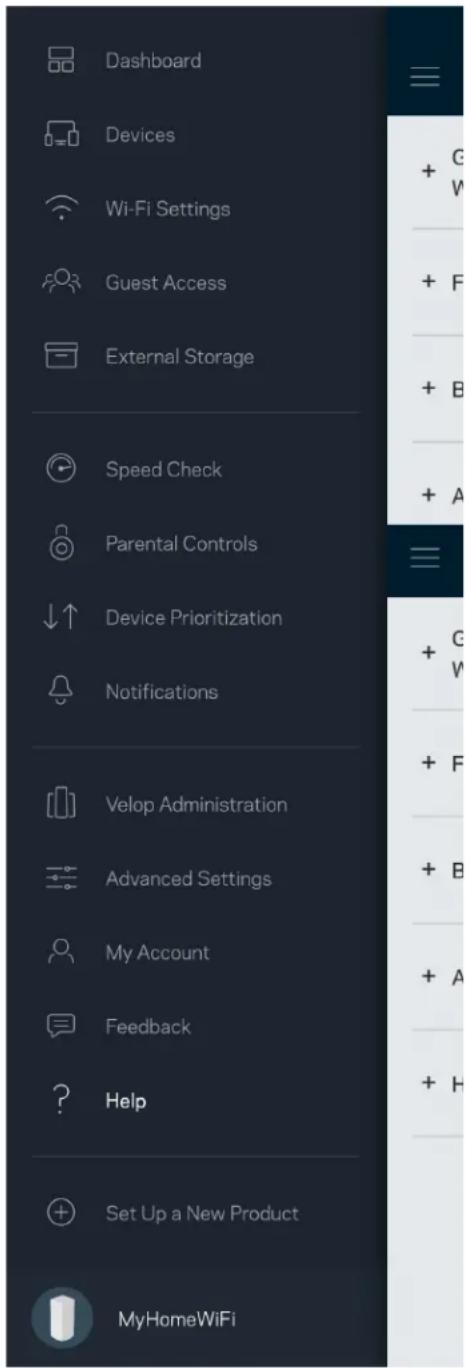

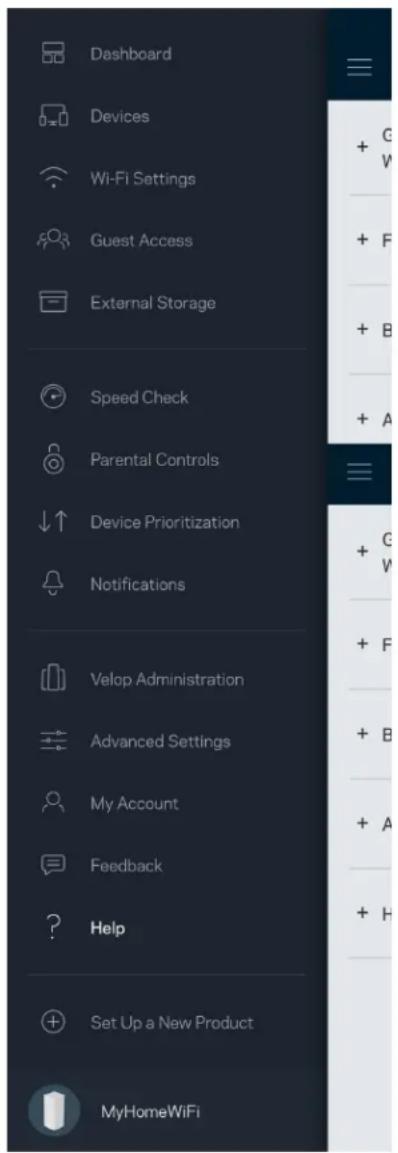

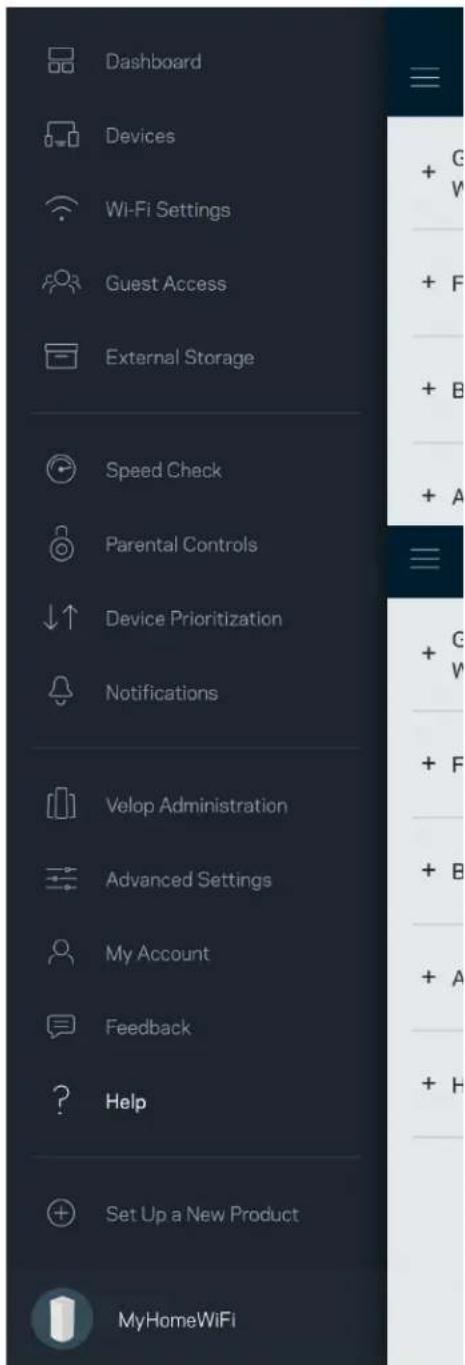

Aide

Un problème avec l'application? Besoin de renseignements supplémentaires sur une fonction?

Touchez Aide pour avoir des explications.

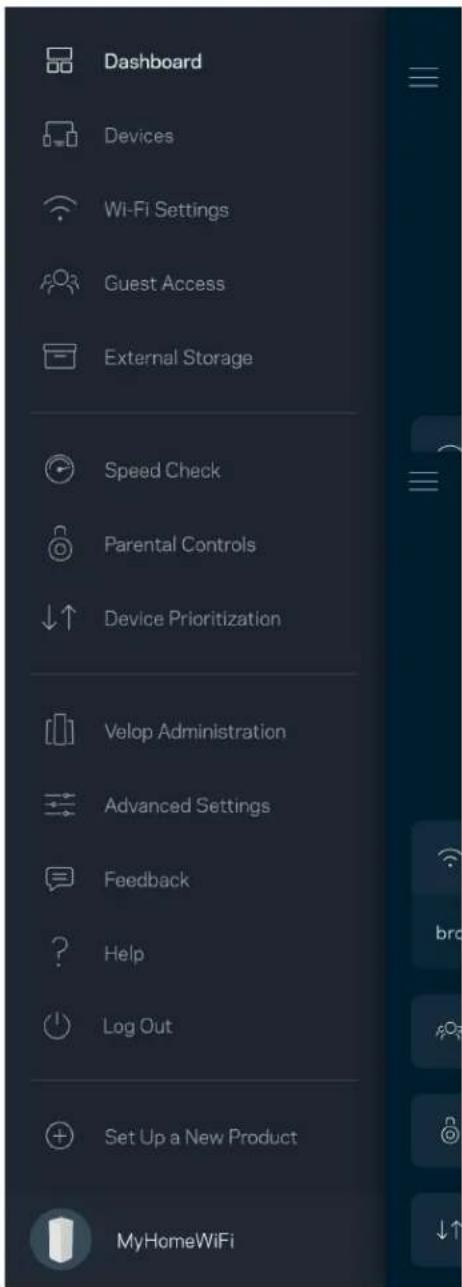

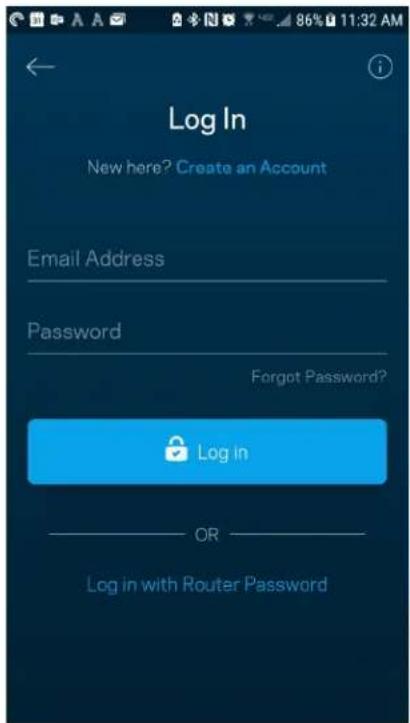

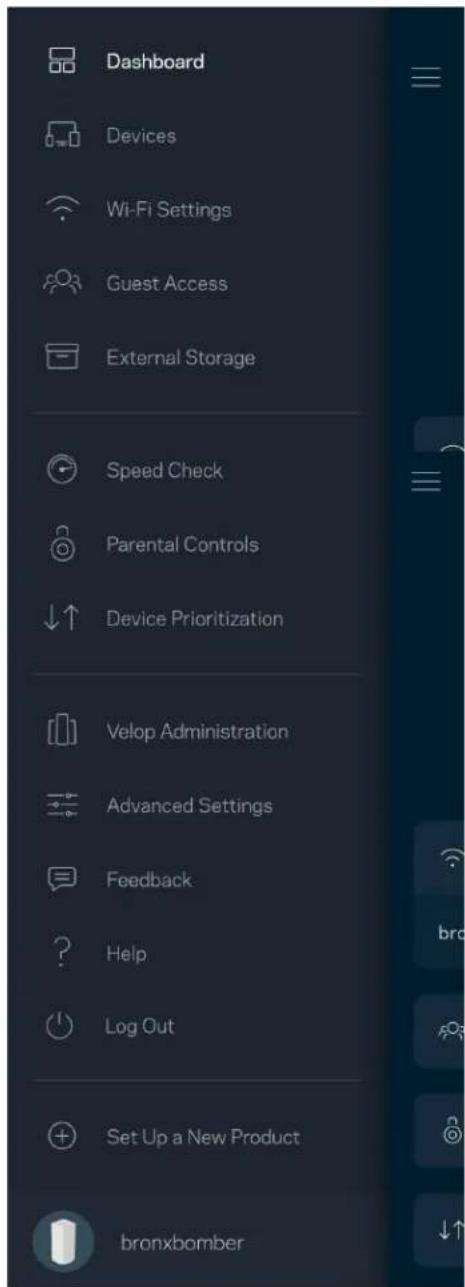

Connexion directe à Velop

Meme si vous n'etes pas connecté à Internet, vous pouvez acceder à votre système Velop.

Connectez-vous à votre nom de réseau Wi-Fi, lancez l'application Linksys et touchez Log in with Router Password (connectez-vous avec le mot de passes d'administrateur) en bas de l'écran. Vous ne pourrez pas acceder à votre compte Sans-fil Linksys hors connexion.

Mot de passé d'administrateur Velop

Nous avons créé un mot de passer d'administrateur sécurisé au cours de la configuration. Pour le modifier, touchez Administration Velop puis Modifier le mot de passer Velop et l'indice.

Pour assurer la sécurité de votre système Velop, nous vous enverrons un courriel en cas de modification du mot de passer d'administrateur.

Restauration des paramètres par défaut du fabricant

Vous ne devriez jamais avoir besoin de réinitialiser votre Velop à ses paramètres d'usine. C'est une procédure très perturbatrice. Une réinitialisation aux paramètres d'usine rétablit l'état de votre système Velop au moment où vous l'avez extrait de son emballage, nécessitant ainsi que vous repétiez la procédure de configuration. Tous les paramètres que vous avez personnalisés lors de la configuration et ultérieurement, tels que le nom de réseau sans-fil, les mots de passer, le type de sécurité, seront effacés. Tous les apparêils sans fil seront déconnectés de votre réseau sans-fil.

Pour réinitialiser votre Velop :

Assurez-vous que votre nœud est branché sur une source d'alimentation et qu'il est allumé, puis appuyez de manière prolongée sur le bouton Reset (Réinitialisation) au bas du nœud. Le témoin lumineux sur la partie supérieure du nœud va devenir rouge puis s'estomper en clignotant. Ne relâché pas le bouton avant que le voyant s'éteigne puis devienne rouge vif.

Caracteristiques techniques

Velop Linksys

Nom du modele Velop (tribande)

Numéro du modele MX5300

Vitesse du port du commutateur 10/100/1000 Mbit/s

Fréquence radio

2,4 GHz et 5 GHz

Nombre d'antennes 13 (internes)

Ports

USB 3.0, Ethernet, Internet, alimentation

Boutons

Interrupteur marche/arrêt, WPS, réinitialisation

Voyant

Un moyen lumineux multicolore pour l'alimentation et I'etat

Fonctions de sécurité

Bits de clé de sécurité

Cryptage de données jusqu'à 128 bits

Environnement d'exploitation

Dimensions

4,45 pouces x 4,45 pouces x 9,57 pouces

Poids unitaire

1,58 kg

Alimentation 12V,4A

Certifications

Température (fonctionnement)

0 à 40 °C (32 à 104 °F)

Temperature (entreposage)

-20 à 60 °C (-4 à 140 °F)

Humidité (marche)

10% à 80% d'humidité relative, sans condensation

Humidité (entreposage)

5% à 90%, sans condensation

Remarques:

Pour en savoir plus à propos de la conformité aux normes, la garantie et la sécurité, rendez-vous sur Linksys.com/support/Velop.

Les specifications peuvent changer sans préavis.

Les performances maximales sont conformes à la norme IEEE 802.11. Les performances réelles peuvent varier, notamment une capacité de réseau sans fil, un taux de débit de données et une portée moindres. La performance dépend de nombreux facteurs, conditions et variables, dont l'éloignement du point d'accès, le volume du traffic réseau, les matériaux et la construction de l'édifice, le système d'exploitation utilisé, la combinaison des produits sans fil utilisés, les interférences ainsi que d'autres conditions défavorables.

Rendez-vous sur linksys.com/support/Velop pour notre soutien technique primé.
