Type de produit	Porte-téléviseur (support au sol)
Marque	Sony
Modèle	SU-P50T2
Compatibilité	Téléviseurs Sony à écran plat KDE-P42MRX1, KDE-P50MRX1, KDE-P61MRX1, KE-P42MRX1, KE-P50MRX1, KE-P61MRX1; téléviseurs ACL KDL-L42MRX1, KLV-L42MRX1
Dimensions (L × P × H)	600 × 321 × 602 mm
Poids	19,0 kg
Matériau	Acier
Couleur	Noir
Installation	Au sol, sur surface plane et stable, par au moins deux personnes
Fixation	10 vis à tête fraisée (M? ) et 2 vis de fixation (fournies)
Couple de serrage	2,45 N·m environ (pour tournevis électrique)
Ancrage mural	Recommandé pour éviter la chute (corde ou chaîne non fournies)
Nettoyage	Chiffon doux et sec ; détergent doux pour taches tenaces ; éviter diluant/essence
Pièces incluses	Console principale, support, 10 vis à tête fraisée, 2 vis de fixation, 1 collier
Outils requis	Tournevis cruciforme
Nombre de pages de la notice	132
Langues disponibles	Français, anglais, allemand, espagnol, italien, portugais, etc.

FOIRE AUX QUESTIONS - SUP50T2 SONY

Comment installer le support SUP50T2 en toute sécurité ?

L'installation doit être effectuée par au moins deux personnes. Placez le support sur une surface plane et solide. Utilisez les vis fournies et serrez-les au couple de 2,45 N·m environ. Pour éviter la chute, ancrez le support au mur avec une corde ou une chaîne (non fournies) passant dans les orifices de sécurité.

Quels téléviseurs sont compatibles avec ce support ?

Ce support est conçu pour les téléviseurs Sony à écran plat des séries KDE-P42MRX1, KDE-P50MRX1, KDE-P61MRX1, KE-P42MRX1, KE-P50MRX1, KE-P61MRX1, et les téléviseurs ACL KDL-L42MRX1, KLV-L42MRX1. Ne l'utilisez pas avec d'autres appareils.

Le support peut-il être fixé au mur ?

Le support est conçu pour être posé au sol. Cependant, il est fortement recommandé de l'ancrer au mur pour éviter qu'il ne bascule, notamment en cas de séisme. Utilisez une corde ou une chaîne passant dans les orifices prévus.

Combien de personnes sont nécessaires pour l'installation ?

Au moins deux personnes sont requises, surtout pour soulever et fixer l'écran sur le support. Une seule personne risquerait de se blesser ou d'endommager le matériel.

Comment nettoyer le support ?

Utilisez un chiffon doux et sec pour dépoussiérer. Pour les taches tenaces, humidifiez légèrement le chiffon avec un détergent doux dilué, puis essuyez avec un chiffon sec. N'utilisez jamais de diluant, essence ou autre produit chimique agressif.

Que faire si une vis est manquante ?

Contactez votre revendeur Sony ou le service après-vente. Utilisez uniquement les vis fournies dans le kit. Des vis inadaptées pourraient compromettre la sécurité du support.

Puis-je installer un téléviseur d'une autre marque ?

Non, ce support est spécifiquement conçu pour les modèles Sony listés. L'installation d'un autre téléviseur présente un risque de chute et de blessures graves.

Quels outils sont nécessaires pour l'assemblage ?

Un tournevis cruciforme est nécessaire. Si vous utilisez un tournevis électrique, réglez le couple à 2,45 N·m environ. N'utilisez pas de tournevis à frapper.

Puis-je installer le support sur une moquette ?

Oui, mais placez d'abord une plaque rigide sous le support pour éviter l'enfoncement. Assurez-vous que la surface reste plane et stable.

Le support est-il garanti ?

La notice ne mentionne pas de garantie spécifique. Consultez les conditions générales de vente de votre revendeur Sony. En cas de défaut, contactez le service client.

MODE D'EMPLOI SUP50T2 SONY

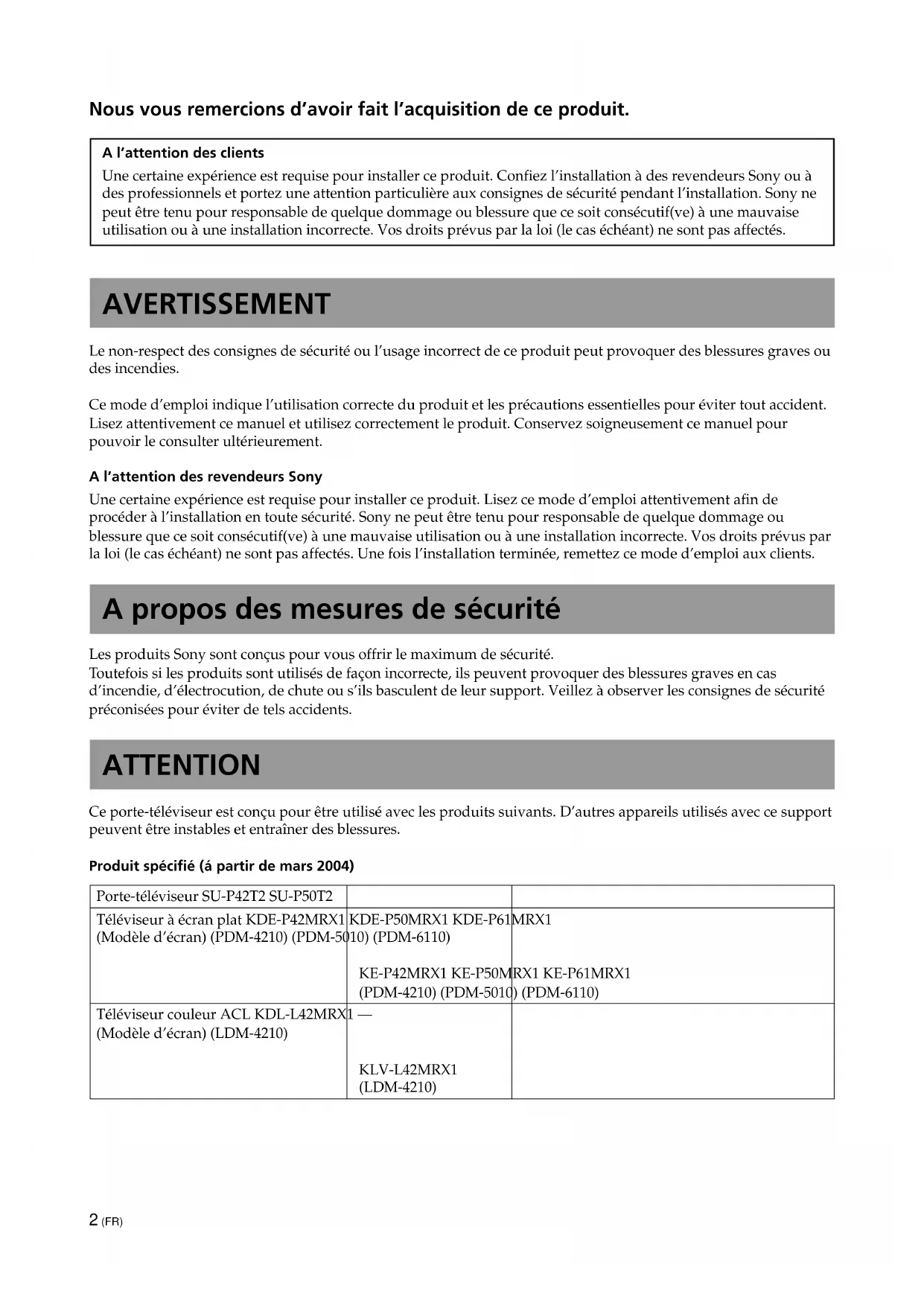

Une certaine expérience est requise pour installer ce produit. Confiez l'installation à des revendeurs Sony ou à des professionnels et portez une attention particulière aux consignes de sécurité pendant l'installation. Sony ne peut être tenu pour responsable de quelque dommage ou blessure que ce soit consécutif à une mauvaise utilisation ou à une installation incorrecte. Vos droits prévus par la loi (le cas échéant) ne sont pas affectés.

Le non-respect des consignes de sécurité ou l'usage incorrect de ce produit peut provoquer des blessures graves ou des incendies.

Ce mode d’emploi indique l’utilisation correcte du produit et les précautions essentielles pour éviter tout accident. Lisez attentivement ce manuel et utilisez correctement le produit. Conservez soigneusement ce manuel pour pouvoir le consulter ultérieurement.

Une certaine expérience est requise pour installer ce produit. Lisez ce mode d’emploi attentivement afin de procéder à l’installation en toute sécurité. Sony ne peut être tenu pour responsable de quelque dommage ou blessure que ce soit consécutif à une mauvaise utilisation ou à une installation incorrecte. Vos droits prévus par la loi (le cas échéant) ne sont pas affectés. Une fois l’installation terminée, remettez ce mode d’emploi aux clients.

Les produits Sony sont conçus pour vous offrir le maximum de sécurité.

Toutefois, si les produits sont utilisés de façon incorrecte, ils peuvent provoquer des blessures graves en cas d'incendie, d'électrocution, de chute ou s'ils basculent de leur support. Veillez à observer les consignes de sécurité préconisées pour éviter de tels accidents.

Attention

Ce porte-téléviseur est donc destiné à être utilisé avec les produits suivants. D'autres appareils utilisés avec ce support peuvent être instables et entraîner des blessures.

Produit spécifique (à partir de mars 2004)

Porte-téléviseur SU-P42T2 SU-P50T2
Téléviseur à écran plat KDE-P42MRX1 (Modèle d'écran) (PDM-4210) (PDM-5010) (PDM-6110) (PDM-4210) (PDM-5010) (PDM-6110)	KDE-P50MRX1 KDE-P61MRX1 (PDM-6110) (PDM-4210) (PDM-5010) (PDM-6110)	MRX1 (PDM-6110)
Téléviseur couleur ACL KDL-L42MRX1 (Modèle d'écran) (LDM-4210)	— KLV-L42MRX1 (LDM-4210)

Avertissement

Le non-respect des consignes suivantes peut être fatal ou entraîner des blessures graves en cas d'incendie, d'électrocution, de chute de l'appareil ou s'il bascule de son support.

Sous-traitez l'installation aux revendeurs sony.

L'installation du produit par des personnes autres que les revendeurs Sony risque de provoquer des blessures graves car l'écran est très lourd.

Prenez toutes les mesures nécessaires afin d'éviter la chute du support.

Dans le cas contraire, le portetéléviseur risque de tomber lors d'un tremblement de terre et de provoquer des dommages corporels ou matériels. Faites passer une corde, une chaîne ou équivalent dans les orifices des éléments de sécurité situés sur la partie supérieure de la console principale et fixez les autres extrémités de ces cordes, chaînes, etc., au mur, pilier, etc., pour y ancrer le portetéléviseur et éviter qu'il ne tombe.

Installez le porte-téléviseur sur une surface plane et solide.

Ne montez pas le portetéléviseur en position inclinée. Sinon, le support risque de basculer ou l'écran risque de tomber. Ceci risque de provoquer des dommages corporels ou matériels.

Installez le porte- téléviseur sur une surface stable.

Si vous installez le portetéléviseur sur une surface instable, il risque de ne pas être en équilibre et de basculer ou de tomber. Ceci risque de provoquer des dommages corporels ou matériels.

Ne vous appuyez pas et ne vous pendez pas sur l'écran monté sur le porte-écran.

Le support indépendant risque de basculer ou l'écran risque de tomber, ce qui peut causer des blessures graves, voire même entraîner la mort.

Ne bouchez pas les orifices de ventilation de l'écran.

Si vous couvrez les orifices de ventilation (avec un drap ou autre), l'écran risque de surchauffer et de provoquer un incendie.

Veillez à ne pas coincer le cordon d'alimentation ou le câble d'interface de l'écran.

• Prenez garde de ne pas coincer le cordon d'alimentation ou le cable d'interface de l'écran lorsque vous installez l'écran sur , cela risque de provoquer un incendie ou une électrocution.
• Ne marchez pas sur le cordon d'alimentation ou le cable d'interface de l'écran lorsque vous transportez é à cause de cela, un incendie ou une électrocution risque de se produire.

Transportez le support comme indiqué dans ce manuel.

Si le porte-telecommande est transporté de manière incorrecte, il risque de tomber et de provoquer des blessures.

Évitez de vous prendre les pieds dans le cordon d'alimentation ou le câble d'interface de l'écran.

Si vous vous prenez les pieds dans le cordon d'alimentation ou le cable d'interface de l'écran, le porte-téléviseur risque de tomber et de provoquer des blessures.

Ne transportez pas le porte-écran-téléviseur lorsque l'écran du téléviseur se trouve dessus.

Retirez l'écran avant de transporter le porte-téléviseur. Sinon, l'écran risque de tomber et de provoquer des blessures.

Attention

Le non-respect des consignes suivantes peut entraîner des blessures ou des dommages matériels.

N'installez pas d'autre équipement que le produit spécifique.

Ce support est conçu pour être utilisé uniquement avec le produit spécifié. Si vous installez un autre équipement que celui spécifié, il risque de tomber et de provoquer des dommages corporels ou matériels.

Utilisez les vis de fixation.

Si vous n'utilisez pas les vis de fixation, l'écran risque de tomber et de provoquer des blessures.

Remarques à propos de l'installation

Lors de l'assemblage des pièces, posez le matériel d'emballage sur le sol afin d'éviter d'endommager le sol. Montez le support sur une surface plane et solide. Le support doit être installé à la verticale et jamais incliné. Pour éviter cela, observez les précautions suivantes:

• Si vous montez le support sur une surface moelleuse comme un tapis ou une moquette, posez au préalable une plaque sur l'emplacement concerné.
• Ne montez pas le support dans un endroit exposé à la lumière directe du soleil ou à proximité d'une source de chaleur.
• Ne montez pas le support dans un endroit chaud ou humide ou à l'extérieur.

Remarque à propos de l'utilisation

Pour maintenir le support propre, nettoyez-le de temps en temps avec un chiffon doux et sec. Les tâches tenaces peuvent être nettoyées avec un chiffon légèrement imbibé de détergent dilué. Essuyez ensuite la surface avec un chiffon doux et sec. N'utilisez pas de produits chimiques tels qu'un diluant ou de l'essence car ils endommagent la surface du support.

Assemblage du porte-écran

Les instructions suivantes concernent les revendeurs Sony uniquement. Lisez attentivement les consignes de sécurité enoncées ci-dessus et soyez particulièrement attentifs lors de l'installation, de la maintenance, du contrôle et de la réparation de ce produit.

L'installation doit être réalisée par au moins deux personnes.

Assurez-vous qu'au moins deux personnes effectuent l'installation de l'écran sur le porte-écran. Si une seule personne s'en charge, elle risque de se blesser ou de provoquer un accident.

Montez le porte-televiseur solidement en suivant attentivement les instructions de ce mode d'emploi.

Si l'une des vis est desserrée ou tombe, le porte-téléviseur risque de pencher et de basculer ou l'écran du téléviseur risque de tomber. Ceci risque de provoquer des dommages corporels ou matériels.

téléviseur ou de l'installation de l'écran.

Serrez les vis à fond.

Si l'écran n'est pas monté solidement, il risque de tomber et de provoquer des blessures.

Vérification des pièces

Nom Quantité Nom Quantité
Console principale Vis à+tête faisée	1	-	10
		Vis de fixation
Support 2	1 Collier	-	1

Préparez au préalable un tournevis cruciforme.

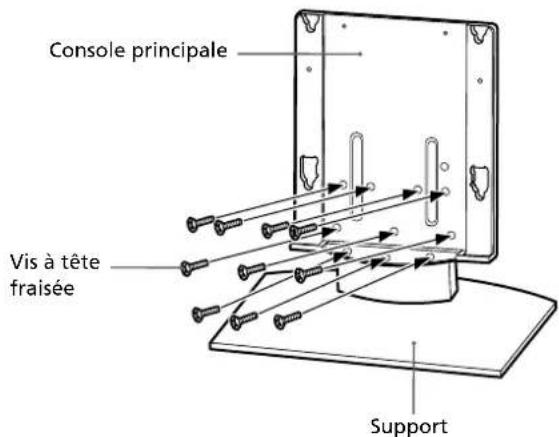

Montage de la console principale

Alignez la console principale sur les orifices des vis du support. Fixez ensuite la console principale sur le support à l'aide de dix vis à tête fraisée.

Deux personnes au moins doivent maintenir les pièces lors de cette procédure. Après les avoir visées temporairement, vissez à fond les 10 vis à tête fraîlée.

Remarque

Le support doit être maintenu fermement et de façon stable.

Attention

Si vous utilisez un tournevis électrique, régalez le couple sur 2,45 N·m environ. N'utilisez pas de tournevis à frapper. Si vous utilisez un tournevis à frapper ou un tournevis électrique avec le couple mal réglé, les vis risquent d'être trop serrées, ce qui pourrait endommager les vis ou le produit. Le support risquerait de tomber et de provoquer des blessures graves.

Avertissement

Veuillez noter avant terme l'installation avant de connecter le cordon d'alimentation sur la prise secteur. Si vous coinciez le cordon d'alimentation sous ou entre des pièces de l'appareil, cela risque de provoquer un court-circuit ou une électrocution. Si vous vous prenez les pieds dans le cordon d'alimentation ou l'écran, le support risque de tomber et de provoquer des blessures.

Installez l'écran sur le porte-écran.

Raccordez le cordon d'alimentation et le câble d'interface de l'écran sur l'écran.

Conseil

Pour obtenir davantage d'informations sur le raccordement du cordon d'alimentation et du câble d'interface de l'écran, reportez-vous au mode d'emploi du téléviseur couleur à écran plat ou du téléviseur couleur LCD Sony.

Remarques

• Si le poids de l'appareil est supporté par les enceintes, celles-ci risquent de se déformer ou de se desserrer. Pour éviter cela, observez les instructions suivantes. (KDE-P61MRX1, KE-P61MRX1, KDL-L42MRX1, KLV-L42MRX1 uniquement)
• Ne déplacez pas l'appareil en le tenant par les enceintes. Lorsque vous connectez les câ é de l'appareil ne dépassent pas du matériel d'emballage. Veillez à placer l'appareil de façon stable.
• Pour éviter de rayer ou de salir la surface de l'écran, protégez-la avec un linge doux.

Chiffon doux

KDE-P42MRX1/KE-P42MRX1/KDE-P50MRX1/KE-P50MRX1/KDE-P61MRX1/KE-P61MRX1

KDL-L42MRX1/KLV-L42MRX1

Les illustrations sans nom de modele apparaisant a partir de ce point font reference au téléviseur couleur a ecran plat KDE-P42MRX1, KE-P42MRX1.

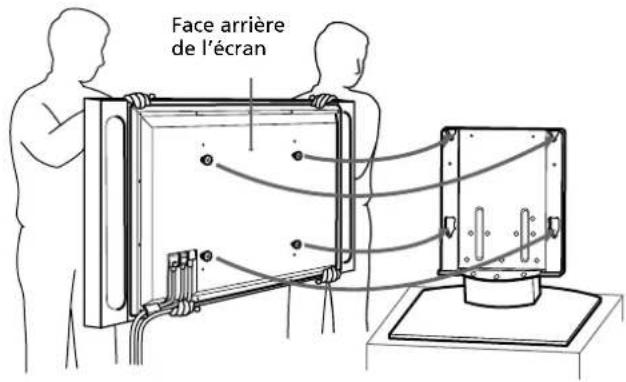

2 Au moins deux personnes doivent tenir les bords gauche et droit de la partie supérieure et les parois latérales inférieures de l'écran au moment de fixer les crochets à l'arrière de l'écran dans les orifices du support. Assurez-vous ensuite que les crochets à l'arrière de l'écran sont entièrement insérés dans les quatre orifices prévus à cet effet.

Remarque

Evitez de vous prendre les pieds dans le cordon d'alimentation ou le câble d'interface de l'écran.

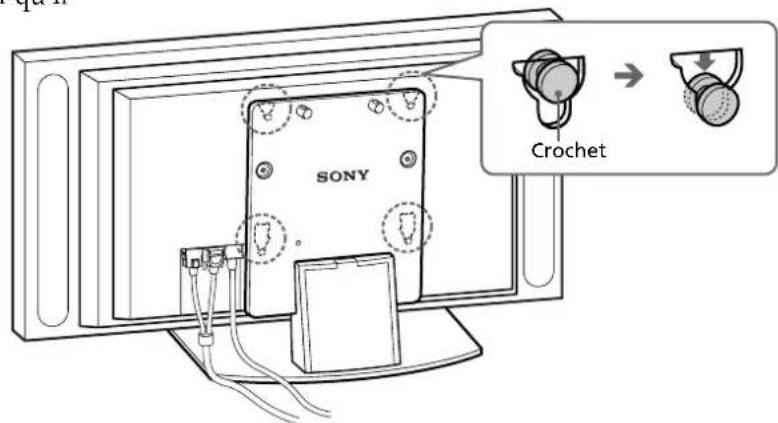

Faites glisser l'écran vers le bas jusqu'à ce qu'un déclic se fasse entendre.

• Faites glisser l'écran jusqu'en bas.

Vérifiez que l'écran est bien installé à l'horizontal sur le support.

Lors de l'installation de l'écran, maintenez le porte-televisieur pour qu'il reste stable.

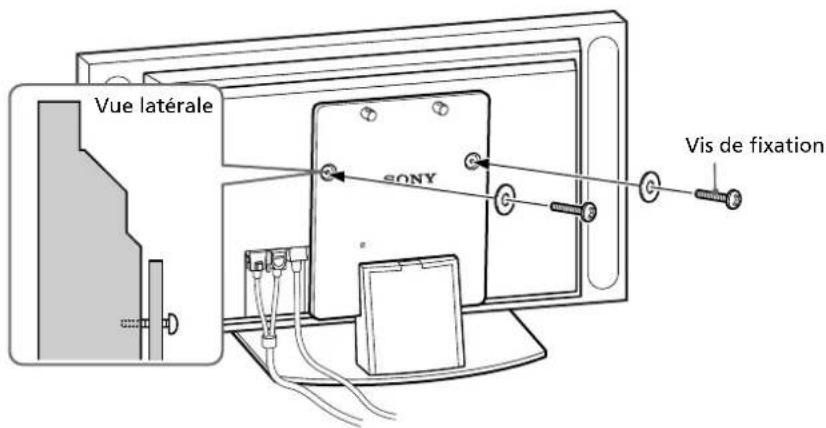

Fixez l'écran sur le support à l'aide des deux vis de fixation.

Faites passer le cordon d'alimentation et le câble d'interface de l'écran à travers le support.

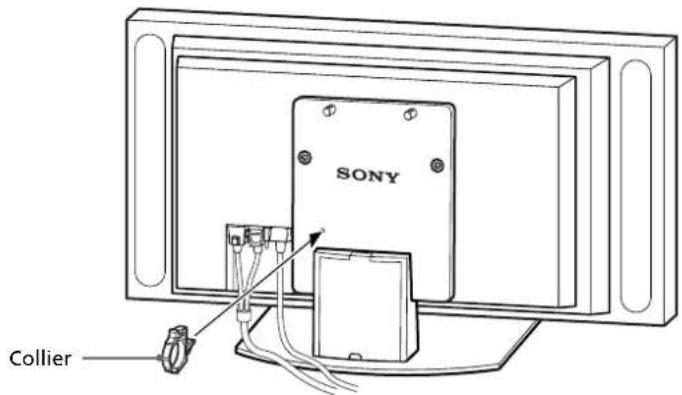

Fixez le collier sur la console principale.

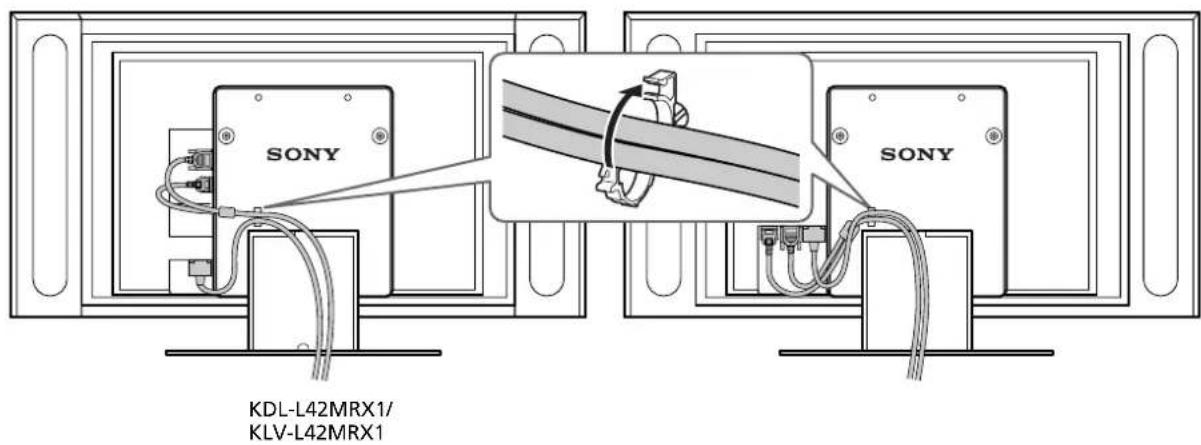

2 Faites passer le cordon d'alimentation et le cable d'interface de l'écran dans le collier et fixez-les.

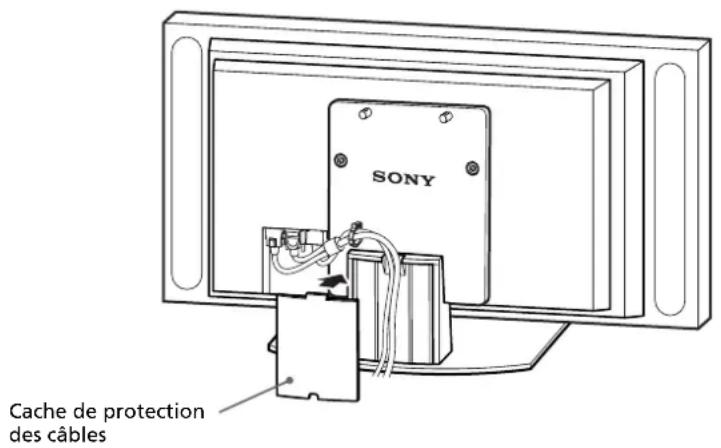

3 Retirez le cache de protection des câbles du support et faites passer le cordon d'alimentation et le câble d'interface de l'écran à l'intérieur du support.

4 Replacez le cache de protection des câbles sur le support.

Avertissement

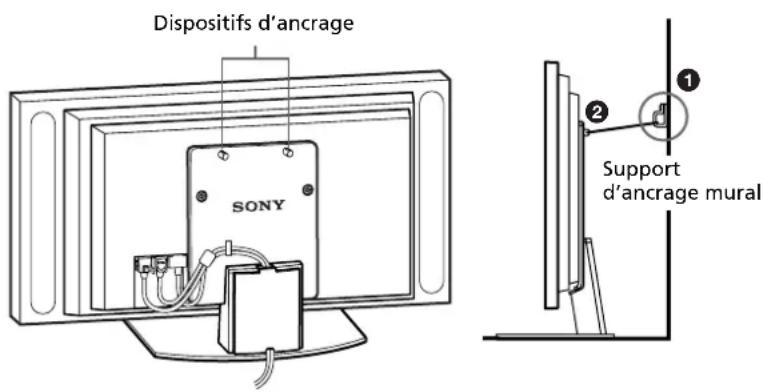

Prenez toutes les mesures nécessaires afin d'éviter la chute du support. Sinon, le porte-téléviseur risque de tomber lors d'un tremblement de terre et de provoquer des dommages corporels ou matériels. Ancrez le porte-téléviseur sur le mur, un pilier etc., afin d'éviter qu'il ne tombe.

Préparez au préalable une corde ou une chaîne disponible dans le commerce, ainsi qu’un support d’ancrage mural.

Fixez le support d'ancrage mural à un mur ou un pilier solide. 2 Faites passer la corde ou la chaine par les orifices des dispositifs d'ancrage, puis serrez l'autre extrémité de la corde ou de la chaine sur le support d'ancrage mural.

		SU-P42T2 SU-P50T2

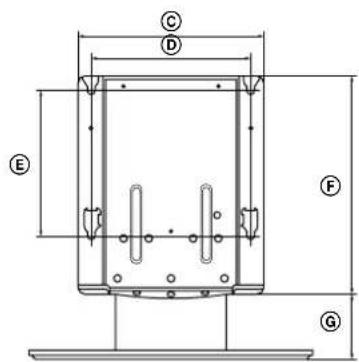

Dimensions : (mm) A	500	600
	B	295 321
	C	392
	D	340
	E	310
	F	461
	G	141
	H	602
Poids : (kg)		16,0	19,0

La conception et les spécifications sont sujettes à modification sans préavis.
