Producttype	TV-standaard (vloersteun)
Merk	Sony
Model	SU-P50T2
Compatibiliteit	Sony flatscreen-tv's KDE-P42MRX1, KDE-P50MRX1, KDE-P61MRX1, KE-P42MRX1, KE-P50MRX1, KE-P61MRX1; LCD-tv's KDL-L42MRX1, KLV-L42MRX1
Afmetingen (B × D × H)	600 × 321 × 602 mm
Gewicht	19,0 kg
Materiaal	Staal
Kleur	Zwart
Installatie	Op de vloer, op een vlak en stabiel oppervlak, door minimaal twee personen
Bevestiging	10 verzonken schroeven (M? ) en 2 bevestigingsschroeven (meegeleverd)
Aanhaalmoment	Ongeveer 2,45 N·m (voor elektrische schroevendraaier)
Wandverankering	Aanbevolen om vallen te voorkomen (touw of ketting niet meegeleverd)
Reiniging	Zachte, droge doek; mild reinigingsmiddel voor hardnekkige vlekken; vermijd verdunner/benzine
Inbegrepen onderdelen	Hoofdconsole, steun, 10 verzonken schroeven, 2 bevestigingsschroeven, 1 kabelbinder
Benodigde gereedschappen	Kruiskopschroevendraaier
Aantal pagina's van de handleiding	132
Beschikbare talen	Frans, Engels, Duits, Spaans, Italiaans, Portugees, etc.

Veelgestelde vragen - SUP50T2 SONY

Hoe installeer ik de SUP50T2-standaard veilig?

De installatie moet door minimaal twee personen worden uitgevoerd. Plaats de standaard op een vlak en stevig oppervlak. Gebruik de meegeleverde schroeven en draai ze vast met een aanhaalmoment van ongeveer 2,45 N·m. Om vallen te voorkomen, veranker de standaard aan de muur met een touw of ketting (niet meegeleverd) door de veiligheidsgaten.

Welke tv's zijn compatibel met deze standaard?

Deze standaard is ontworpen voor Sony flatscreen-tv's uit de series KDE-P42MRX1, KDE-P50MRX1, KDE-P61MRX1, KE-P42MRX1, KE-P50MRX1, KE-P61MRX1, en LCD-tv's KDL-L42MRX1, KLV-L42MRX1. Gebruik het niet met andere apparaten.

Kan de standaard aan de muur worden bevestigd?

De standaard is ontworpen om op de vloer te worden geplaatst. Het wordt echter sterk aanbevolen om deze aan de muur te verankeren om kantelen te voorkomen, vooral bij aardbevingen. Gebruik een touw of ketting door de daarvoor bestemde gaten.

Hoeveel personen zijn nodig voor de installatie?

Er zijn minimaal twee personen vereist, vooral om het scherm op de standaard te tillen en te bevestigen. Eén persoon loopt het risico gewond te raken of het materiaal te beschadigen.

Hoe reinig ik de standaard?

Gebruik een zachte, droge doek om stof te verwijderen. Voor hardnekkige vlekken, bevochtig de doek licht met een mild reinigingsmiddel en veeg daarna droog. Gebruik nooit verdunner, benzine of andere agressieve chemicaliën.

Wat te doen als er een schroef ontbreekt?

Neem contact op met uw Sony-dealer of de klantenservice. Gebruik alleen de schroeven die in de kit zijn meegeleverd. Ongeschikte schroeven kunnen de veiligheid van de standaard in gevaar brengen.

Kan ik een tv van een ander merk installeren?

Nee, deze standaard is specifiek ontworpen voor de genoemde Sony-modellen. Het installeren van een andere tv brengt risico op vallen en ernstig letsel met zich mee.

Welke gereedschappen zijn nodig voor de montage?

Een kruiskopschroevendraaier is nodig. Als u een elektrische schroevendraaier gebruikt, stel het koppel dan in op ongeveer 2,45 N·m. Gebruik geen klopschroevendraaier.

Kan ik de standaard op tapijt installeren?

Ja, maar plaats eerst een harde plaat onder de standaard om verzakking te voorkomen. Zorg ervoor dat het oppervlak vlak en stabiel blijft.

Is de standaard gegarandeerd?

De handleiding vermeldt geen specifieke garantie. Raadpleeg de algemene verkoopvoorwaarden van uw Sony-dealer. Neem bij defecten contact op met de klantenservice.

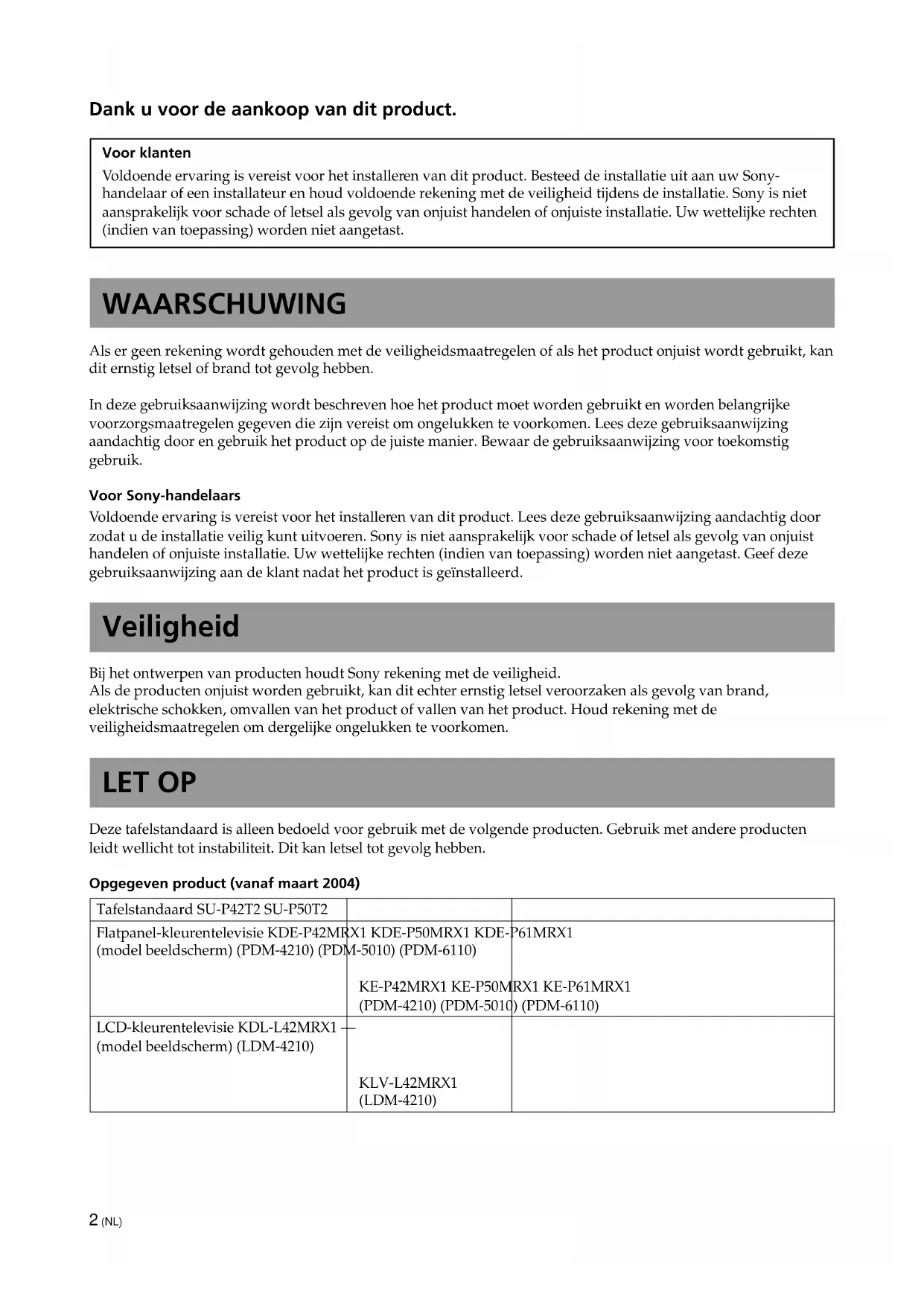

GEBRUIKSAANWIJZING SUP50T2 SONY

Voldoende ervaring is vereist voor het installereren van dit product. Besteed de installmentieuit aan uw Sonyhandelaar of een installateur en houd voldoende rekening met de veiligheid tijdens de installmentie. Sony is Niet aansprakelijk voor schade of letsel als gevolg van onjuist handelen of onjuiste installmentie. Uw wettelijk rechten (indien van toepassing) worden nicht aangetast.

WAARSCHUWING

Als er geen rekening worden gezogen met de veiligheidsmaatregelen of als het product onjuist worden gebruikt, kan dit ernstig letsel of brand tot gevolg hebben.

In deze gebruiksaanwijzing worden beschreiben hoe het product moet worden gebruikt en worden belangrijke voorzorgsmaatregelen gegeven die+zijn vereist om ongelukken te voorkomen. Lees deze gebruiksaanwijzing aanandachtig door en gebruik het product op de juiste manier. Bewaar de gebruiksaanwijzing voor toekomstig gebruik.

Voor Sony-handelaars

Voldoende ervaring is vereist voor het installereren van dit product. Lees deze gebruiksaanwijzing aandachtig door zodat u de installmentie veilig kunt uitvoeren. Sony is Niet aansprakelijk voor schade of letsel als gezolg van onjuist handelen of onjuiste installmentie. Uw wettelijke rechten (indien van toepassing) worden Niet aangetast. Geef deze gebruiksaanwijzing aan de klant nadat het product is geinstalleerd.

Veiligheid

Bij het ontwerpen van producten houdt Sony rekening met de veiligheid.

Als de produits onjuist worden gebruikt, kan dit darüber ernstig letsel veroorzaken als gevolg van brand, elektrische schokken, omvallen van het product of vallen van het product. Houd rekening met de veiligheidsmaatregelen om dergelijkke ongelukken te voorkomen.

LET OP

Deze tafelstandaard is alleen bedoeld voor gebruik met de volgende producten. Gebruik met andere producten leidt wellicht tot instabilititeit. Dit kan letsel tot gevolg hebben.

Opgegeven product (vanaf maart 2004)

Tafelstandaard SU-P42T2 SU-P50T2
Flatpanel-kleurentelevisie KDE-P42MRX (model beeldscherm) (PDM-4210) (PDM-5010) (PDM-6110) KE-P42MRX1 KE-P50MRX1 KE-P61MRX1 (PDM-4210) (PDM-5010) (PDM-6110)	KDE-P50MRX1 KDE-P61MRX1 (PE-M-5010) (PE-M-6110) KE-P42MRX1 KE-P50MRX1 KE-P61MRX1 (PDM-4210) (PDM-5010)
LCD-kleurentelevisie KDL-L42MRX1 - (model beeldscherm) (LDM-4210)	KLV-L42MRX1 (LDM-4210)

Voor klanten

WAARSCHUWING

Als er geen rekening worden gehonden met de volgende voorzorgsmaatregelen, kan dit leiden tot ernstig letsel of de dood als gevolg van brand, elektrische schokken, omvallen van het product of vallen van het product.

Besteed de installmente UIT aan Sony-handelaars.

Als andere Personen dan Sony-handelaars de installmentie uitvoeren, kan dit ernstig letsel tot gevolg hebben,,ondat het beeldschem erg zwaar is.

Neem voldoende maatregelen om te voorkomen dat de standard omvalt.

Als u dit Niet doet, kan de tafelstandaardijdens een aardbeving omvallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben. Trek een koord of ketting door de bevestigingspunten voor het muuranker aan de bovenkant van de hoofdsteun en bevestig het andere uiteinde van het koord of de ketting aan een muur, pilaar of ie's dergelijks om de tafelstandaard te verankeren. Zo voorkomt u dat de standardd omvalt.

Installer de tafelstandaard op een stevige, vlakke ondergrond.

Installer de tafelstandaard nicht zodate deze overhelt aan een kant. Als u dit wel doet, kan de tafelstandaard omvallen of kan het beeldscherm vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben.

Installer de tafelstandaard op een stabiele ondergrond.

Als u de tafelstandaard op een instabiele ondergrond installeert, kan deze uit evenwicht raken en omvallen of vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben.

Leun nicht op en hang nicht aan het beeldscherm als het beeldscherm op de tafelstandaard is bevestigd.

De tafelstandaard kan omvallen of het beeldscherm kan vallen. Dit kan ernstig letsel of de dood tot gevolg hebben.

Dek de ventilatieopeningen van het beeldscherm Niet af.

Als u de ventilatieopeningen afdekt (bijvoorbeeld met een doek), kan het beeldschem oververhit raken. Dit kan brand tot gevolg hebben.

Zorg ervoor dat het netsnoer en de beeldschermkabel nicht beklemd raken.

• Zorg ervoor dat het netsnoer en de beeldschermkabel Niet beklemd raken wonneer u het beeldscherm op de tafelstandaard bevestigt. Als het netsnoer of de beeldschermkabel is beschadigd, kan dit brand of elektrische schokken tot gevolg hebben.
• Zorg ervoor dat u niet op het netsnoor of de beeldschermkabel gaat staan wonneer u de tafelstandaard verplaatst. Het netsnoor of de beeldschermkabel kan worden beschadigd. Dit kan brand of elektrische schokken tot gevolg hebben.

Draag de standard op de manier die wordt aangegeven in deze gebruiksaanwijzing.

Als de tafelstandaard op een onjuiste manier worden gedragen, kan deze omvallen en letsel veroorzaken.

Struikel nicht over het netsnoer of de beeldschermkabel.

Als u over het netsnoor of de beeldschermkabel struijkelt, kan de tafelstandaard omvallen. Dit kan letsel tot gevolg hebben.

Verplaats de tafelstandaard nicht als het beeldscherm hierop is bevestigd.

Haal het beeldscherm van de standardaard voordat u de tafelstandaard gaat verplaatsen. Als u dit Niet doet, kan het beeldscherm vallen. Dit kan lichamelijk letsel tot gevolg hebben.

LET OP

Als er geen rekening worden gehonden met de volgende voorzorgsmaatregelen, kan dit letsel of beschadiging van eigendommen tot gevolg hebben.

Plaats geen andere apparaten dan de opgegeven producten op de standard.

Deze standard is alleen geschikt voor gebruik met de opgegeven producten. Als u andere apparaten plaatst dan de opgegeven producten, kanne deze vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben.

Gebruik de borgschoeven.

Als u de borgschroeven Niet gebruikt, kan het beeldschemr vallen en letsel veroorzaken.

Opmerkingen over de installment

• Tijdens het monteren legt u het verpakkingsmaterial op de vloer om te voorkomen dat de vloer worden beschadigd.

• Installeeer de standard op een stevige, vlakke ondergrond. Installeeer de standard niet onder een hoek of schuin. Houd rekening met de volgende voorzorgsmaatregelen om dit te voorkomen.

• Als u de standard op een zachte ondergrond, zoals een mat of een kleed,plaatst,legt u eerst een plank op de gewenste plaats.

• Installeeer de standardniet op een plaats waar deze wordt blootgesteld aan direct zonlicht of in de buurt van de verwarming.
• Installeeer de standardniet op een hete of vochtige plaats of buiten.

Opmerking over het gebruik

U kurz de standard schoon honden door deze regelmatig schoon te vegen met een droge, zachte doeck. U kurz hardnekkige vlekken verwijderen met een doeck die licht is bevochtigd met verdund zeepsop. Veeg het gebied verrolgens droog met een droge, zachte doeck. Gebruik geen chemicalien, zoals thinner of benzine, odomat deze de afwerking van de standardKenn aantasten.

De tafelstandaard monteren

Voor Sony-handelaars

Voor Sony-handelaars

De volgende instructies zijn alleen voor Sony-handelaars. Lees de bovenstaande veriligeidsmaatregelen aanachtig door en houd voldoende rekening met de veriligeid tijdens het installereren, onderhoden, controleren en repareren van dit product.

Ten minste twee Personen要去en het installmentework uitvoeren.

Ten minste twee Personen要去en het beeldscherm op de tafelstandaard bevestigen. Als een persoon het installmentiewerk uitvoert, kan dit een ongeluk of letsel tot gevolg hebben.

Monteer de tafelstandaard op de juiste manier volgens de instructies in deze gebruiksaanwijzing.

Als een van de schroeven loszit of uit de standardaard valt, kan de tafelstandaard overhellen en omvallen of kan het beeldschemr vallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben.

Wees voorzichtig en bezeer uw handen en vingers Nietijdens het monteren van de tafelstandaard.

Wees voorzichtig en.bezeer uw handen en vingers Niet tijdens het monteren van de tafelstandaard of het installereren van het beeldschem.

Bevestig het beeldscherm stevig op de standard volgens de juiste procedure.

Draai de schroeven stevig vast.

Als het beeldscherm Niet stevig is bevestigd, kan dit vallen en letsel veroorzaken.

De onderdelen controleren

Naam Aantal Naam Aantal
Hoofdsteun Platkopschroef	1	Borgschoef	10
Standaard 2	1 Kabelklem
		1	1

Leg voor de installmentie een kruiskopschroeverbendraaier maar.

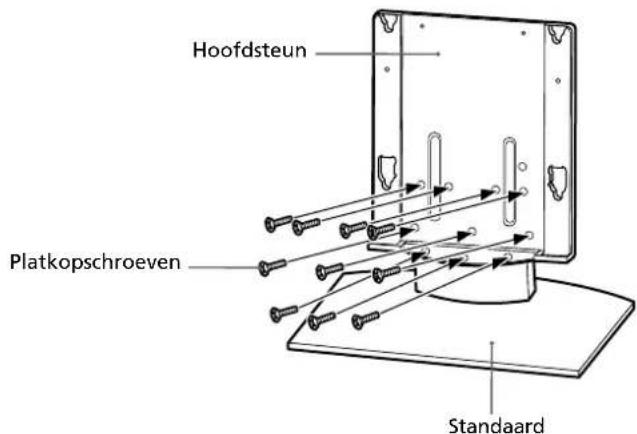

De hoofdsteun installeren

Lijn de hoofdsteunuit met de schroefgaten in de standard. Bevestig de hoofdsteunervolgens op de standard met 10 platkopschroeven.

Ten minste twee Personen要去en de onderdelen vasthondenijdens deze procedure.

Draai de 10 platkopschroeven vast nadat u deze tijdelijk hebt bevestigd.

Opmerking

Houd de standard stevig en stabel vast.

Let op

Wanner u een elektrische schroevendraier gebrukt, moet de draaikracht worden ingesteld op ongeveer 2,45 N·m.

Gebruik geen accuschroevendraier. Als u een accuschroevendraier of een elektrische schroevendraier met een te grote draaikracht gebruikt, kunden de schroeven te stevig worden vastgedraaid. Dit kan beschadiging van de schroeven of het product tot gevolg hebben. De standard kan vallen en ernstig letsel veroorzaken.

Het beeldscherm installeren

WAARSCHUWING

Sluit het netsnoer pas aan op het stopcontact als het beeldscherm op de tafelstandaard is bevestigd. Als het netsnoer beklemd raakt onder ofussen onderdelen van de apparatuur, kan dit kortsluiting of elektrische schokken tot gevolg hebben.

Als u over het netsnoer of het beeldscherm struikelt, kan de standard omvallen. Dit kan letsel tot gevolg hebben.

1

Bevestig het beeldschem op de tafelstandaard.

Sluit het netsnoer en de beeldschermkabel aan op het beeldscherm.

Tip

Raadpleeg de gebruiksaanwijzing van de Sony flatpanel-kleuretelevisie of LCD-kleuretelevisie voor meer informatie over het aansluiten van het netsnoer en de beeldschermkabel.

Opmerkingen

• Als de luidsprekers het gewicht van het beeldscherm要去en dragen, kan dit verworming of een losse aansluiting van de luidsprekers tot gevolg hebben. Houd reckening met de volgende punten om dit te voorkomen. (Alleen voor de KDE-P61MRX1, KE-P61MRX1, KDL-L42MRX1, KLV-L42MRX1)

Houd de luidsprekers Niet vast als u het beeldschem verplaatst.

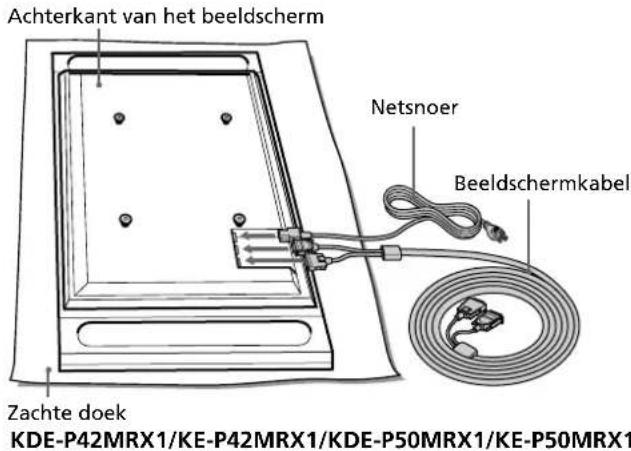

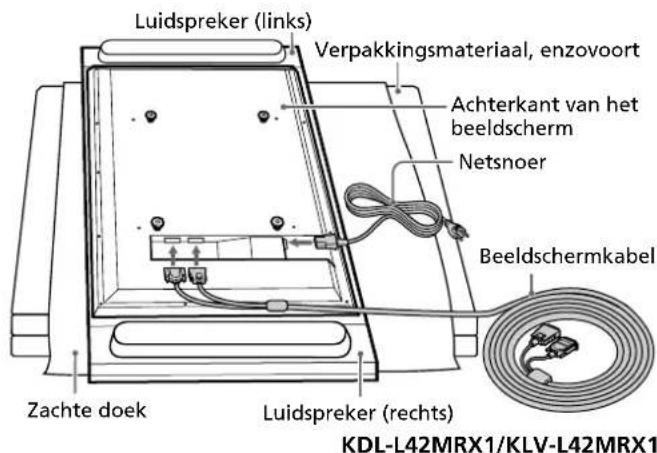

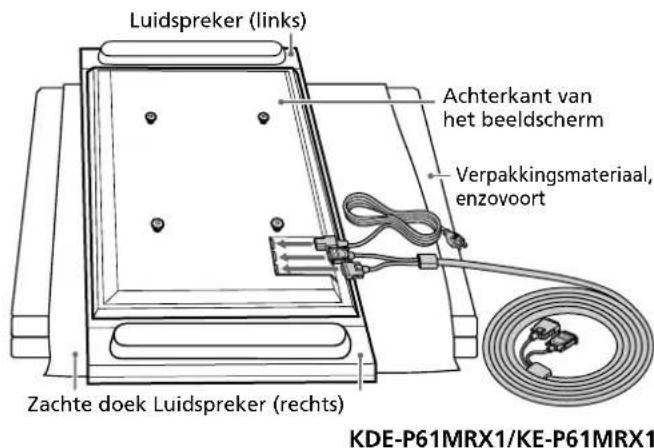

W anneer u de kabels aansluit op het beeldscherm,plaatst u verpakkingsmateriaal op de vloer en legt u het beeldscherm met het glas maar beneden op de vloer zodat de luidsprekers aan.beide kanten van het beeldschern Niet op het verpakkingsmateriaal rusten.
- Zorg ervoor dat het beeldscherm stabeligt.
- Gebruik een zachte doek om het glas van het beeldschemt beschemmen gegen beschadiging of vuil.

De afbeeldingen die vanaf nu worden weergegeven zonder vermeling van de modelnaam, zich gebaseerd op de flatpanel-kleurentelevisie KDE-P42MRX1, KE-P42MRX1.

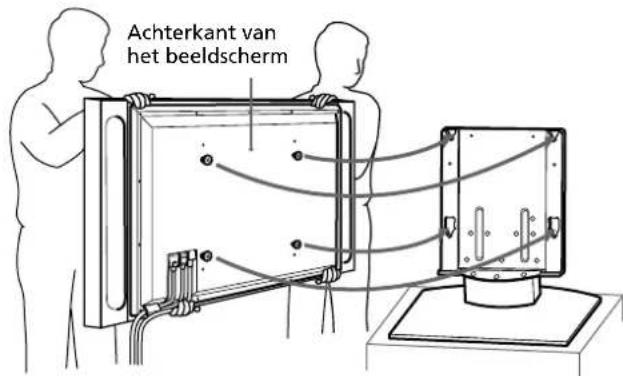

2 Ten minste twee Personen要去en links en rechts de boven- en onderkant van het beeldschemm vasthouden wonneer de haken aan de achterkant van het beeldschemm in de openingsen in de hoofdsteun van de standard worden geplaatst. Controllerervolgens of de haken aan de achterkant van het beeldschemm volledig in de vier openingsen in de hoofdsteun zich geplaatst.

Opmerking

Struikel nicht over het netsnoer of de beeldschermkabel.

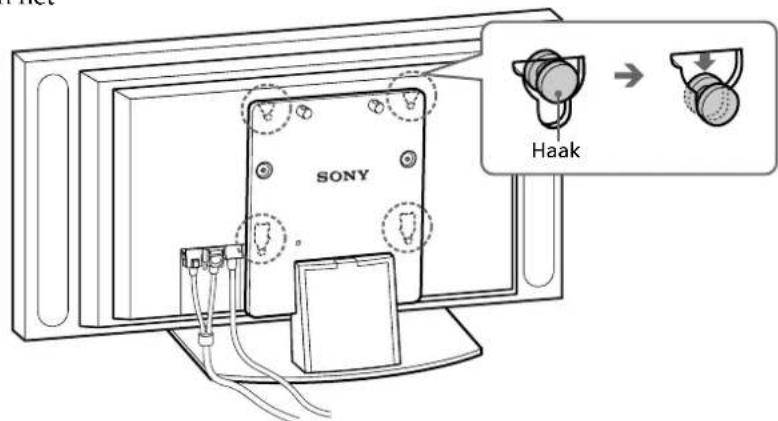

Schuif het beeldschemrrecht maar beneden tot dit vastklikt.

Opmerkingen

Schuih het beeldscherm zo ver möglichn\ aar beneden. Controller of het\ beeldscherm horizontaal op de standard\ is geplaatst.
Zorg dat de tafelstandaard stabel worden gehondenijdens de installmentie van het beeldschemr.

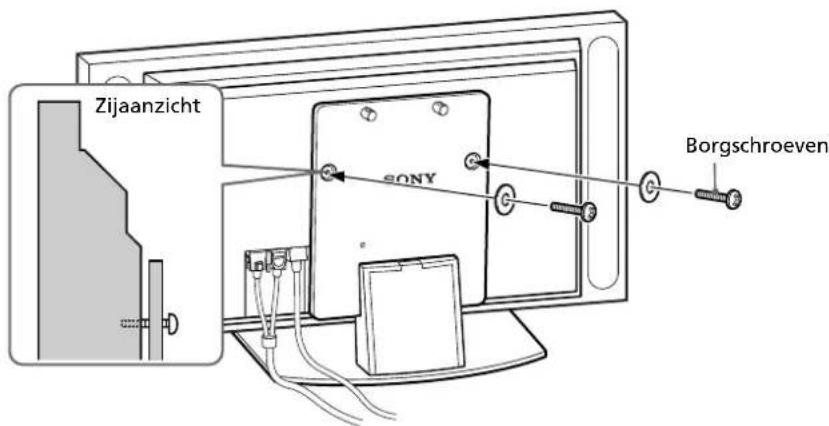

Bevestig het beeldscherm op de standard met de twee borgschoeven.

3

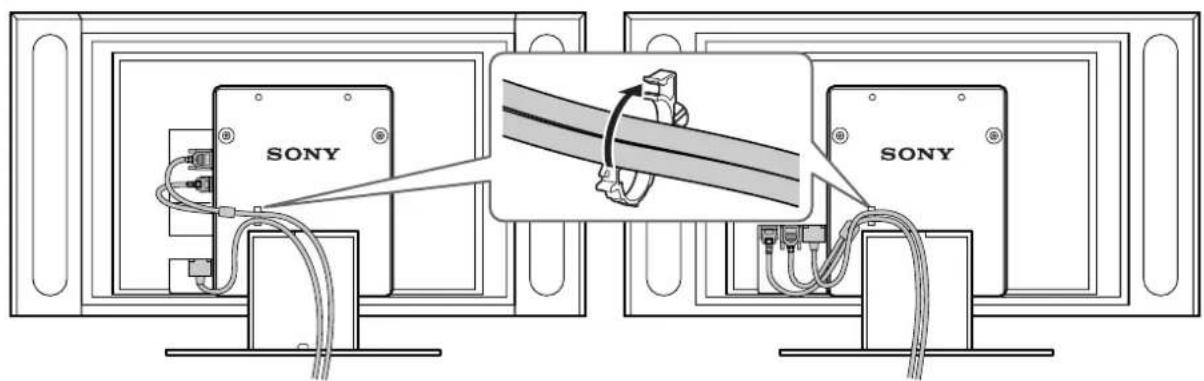

Leid het netsnoer en de beeldschermkabel door de standard.

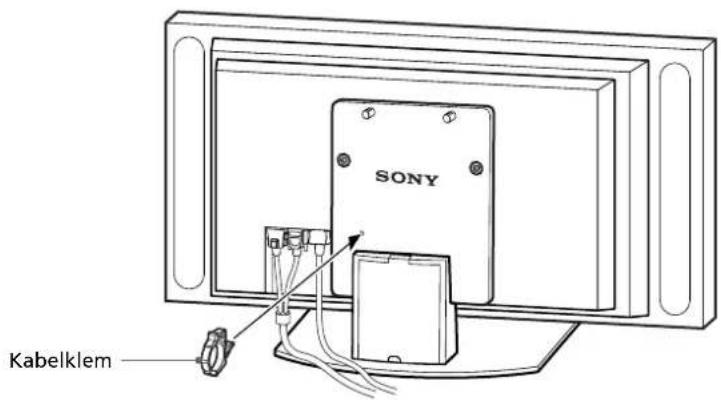

Bevestig de kabelklem aan de hoofdsteun.

Trek het netsnoer en de beeldschermkabel door de kabelklem en zet.Deze vast.

KDL-L42MRX1/ KLV-L42MRX1

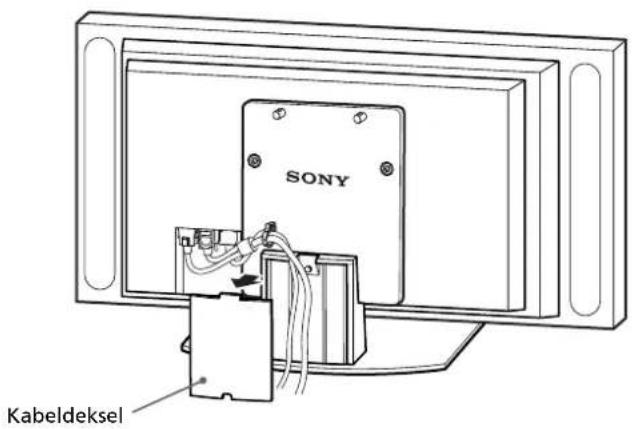

3 Verwijder het kabeldeksel van de standard en leid het netsnoer en de beeldschermkabel in de standard.

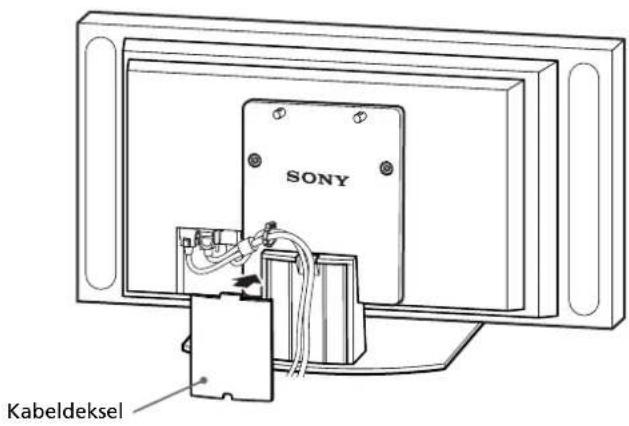

4Plaats het kabeldeksen terug op de standard.

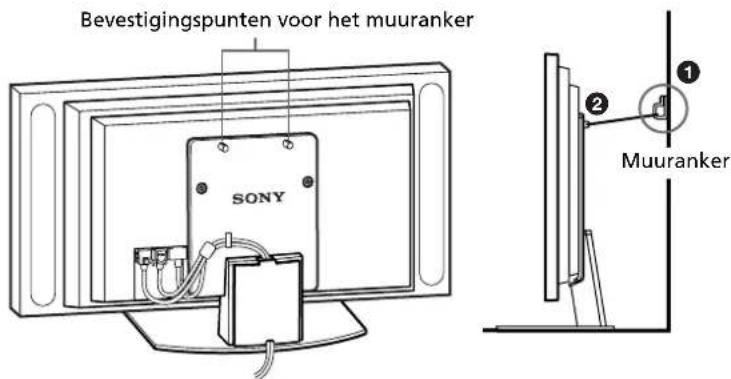

Veiligheidsmaatregelen om omvallen te voorkomen

WAARSCHUWING

Neem voldoende maatregelen om te voorkomen dat de standard omvalt. Als u dit Niet doet, kan de tafelstandaardijdens een aardbeving omvallen. Dit kan letsel of beschadiging van eigendommen tot gevolg hebben. Veranker de tafelstandaard aan een muur, pilar of ie's dergelijks om te voorkomen dat de standard omvalt.

Leg van tevoren een koord of het muuranker klaar.

Bevestig het muuranker aan een stevige muur of pilaar.
Trek het koord of de ketting door beiden bevestigingspunten voor het muuranker en bevestig het andere uiteinde van het koord of de ketting aan het muuranker.

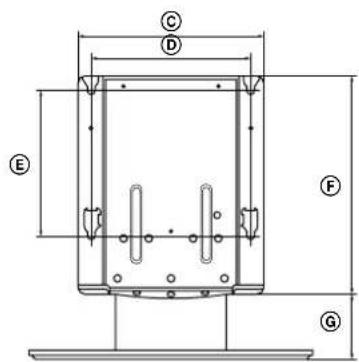

Technische gegevens

		SU-P42T2 SU-P50T2
Afmetingen: (mm) A	500	600
	B	295 321
	C	392
	D	340
	E	310
	F	461
	G	141
	H	602
Gewicht: (kg)		16,0 19,0

Wijzigingen in ontwerp en technische gegevens zijn voorbehonden zichonder Voorafgaande kennisgeving.
