Tuotetyyppi	Television jalusta (lattiajalusta)
Merkki	Sony
Malli	SU-P50T2
Yhteensopivuus	Sony-tasapäätteiset televisiot KDE-P42MRX1, KDE-P50MRX1, KDE-P61MRX1, KE-P42MRX1, KE-P50MRX1, KE-P61MRX1; LCD-televisiot KDL-L42MRX1, KLV-L42MRX1
Mitat (L × S × K)	600 × 321 × 602 mm
Paino	19,0 kg
Materiaali	Teräs
Väri	Musta
Asennus	Lattialle, tasaiselle ja vakaalle alustalle, vähintään kahden henkilön toimesta
Kiinnitys	10 kappaletta upotettuja ruuveja (M? ) ja 2 kiinnitysruuvia (mukana)
Kiristysmomentti	Noin 2,45 N·m (sähköruuvitaltalle)
Seinäkiinnitys	Suositeltava kaatumisen estämiseksi (köyttä tai ketjua ei sisälly)
Puhdistus	Pehmeä ja kuiva liina; hellävarainen pesuaine vaikeisiin tahroihin; vältä liuotinta/bensiiniä
Mukana tulevat osat	Pääyksikkö, jalusta, 10 upotettua ruuvia, 2 kiinnitysruuvia, 1 kiristysside
Tarvittavat työkalut	Ristipääruuvitaltta
Ohjeen sivumäärä	132
Saatavilla olevat kielet	Ranska, englanti, saksa, espanja, italia, portugali jne.

Usein kysytyt kysymykset - SUP50T2 SONY

Kuinka asentaa SUP50T2-jalusta turvallisesti?

Asennus on suoritettava vähintään kahden henkilön toimesta. Aseta jalusta tasaiselle ja vakaalle alustalle. Käytä mukana toimitettuja ruuveja ja kiristä ne noin 2,45 N·m:n momenttiin. Kaatumisen estämiseksi ankkuroi jalusta seinään köydellä tai ketjulla (ei sisälly) turvarei'istä.

Mitkä televisiot ovat yhteensopivia tämän jalustan kanssa?

Tämä jalusta on suunniteltu Sony-tasapäätteisille televisioille malleille KDE-P42MRX1, KDE-P50MRX1, KDE-P61MRX1, KE-P42MRX1, KE-P50MRX1, KE-P61MRX1, ja LCD-televisioille KDL-L42MRX1, KLV-L42MRX1. Älä käytä sitä muiden laitteiden kanssa.

Voidaanko jalusta kiinnittää seinään?

Jalusta on suunniteltu sijoitettavaksi lattialle. On kuitenkin erittäin suositeltavaa ankkuroida se seinään kaatumisen estämiseksi, erityisesti maanjäristyksen sattuessa. Käytä köyttä tai ketjua, joka viedään tarkoitettujen reikien läpi.

Kuinka monta henkilöä tarvitaan asennukseen?

Vähintään kaksi henkilöä tarvitaan, erityisesti näytön nostamiseen ja kiinnittämiseen jalustaan. Yksi henkilö saattaa loukkaantua tai vahingoittaa laitetta.

Kuinka puhdistaa jalusta?

Käytä pehmeää ja kuivaa liinaa pölyn pyyhkimiseen. Vaikeisiin tahroihin kostuta liina kevyesti laimealla hellävaraisella pesuaineella ja pyyhi sitten kuivalla liinalla. Älä koskaan käytä liuotinta, bensiiniä tai muita voimakkaita kemikaaleja.

Mitä tehdä, jos ruuvi puuttuu?

Ota yhteys Sony-jälleenmyyjään tai huoltopalveluun. Käytä vain pakkauksessa mukana tulleita ruuveja. Sopimattomat ruuvit voivat vaarantaa jalustan turvallisuuden.

Voinko asentaa toisen merkkisen television?

Ei, tämä jalusta on erityisesti suunniteltu luetelluille Sony-malleille. Toisen television asentaminen aiheuttaa putoamis- ja vakavan loukkaantumisriskin.

Mitä työkaluja tarvitaan kokoamiseen?

Ristipääruuvitaltta on välttämätön. Jos käytät sähköruuvitalttaa, aseta vääntömomentiksi noin 2,45 N·m. Älä käytä iskuruuvitalttaa.

Voinko asentaa jalustan matolle?

Kyllä, mutta aseta ensin jäykkä levy jalustan alle upottamisen estämiseksi. Varmista, että pinta pysyy tasaisena ja vakaana.

Onko jalustalla takuu?

Ohjeessa ei mainita erityistä takuuta. Tutustu Sony-jälleenmyyjäsi yleisiin myyntiehtoihin. Jos havaitset vian, ota yhteyttä asiakaspalveluun.

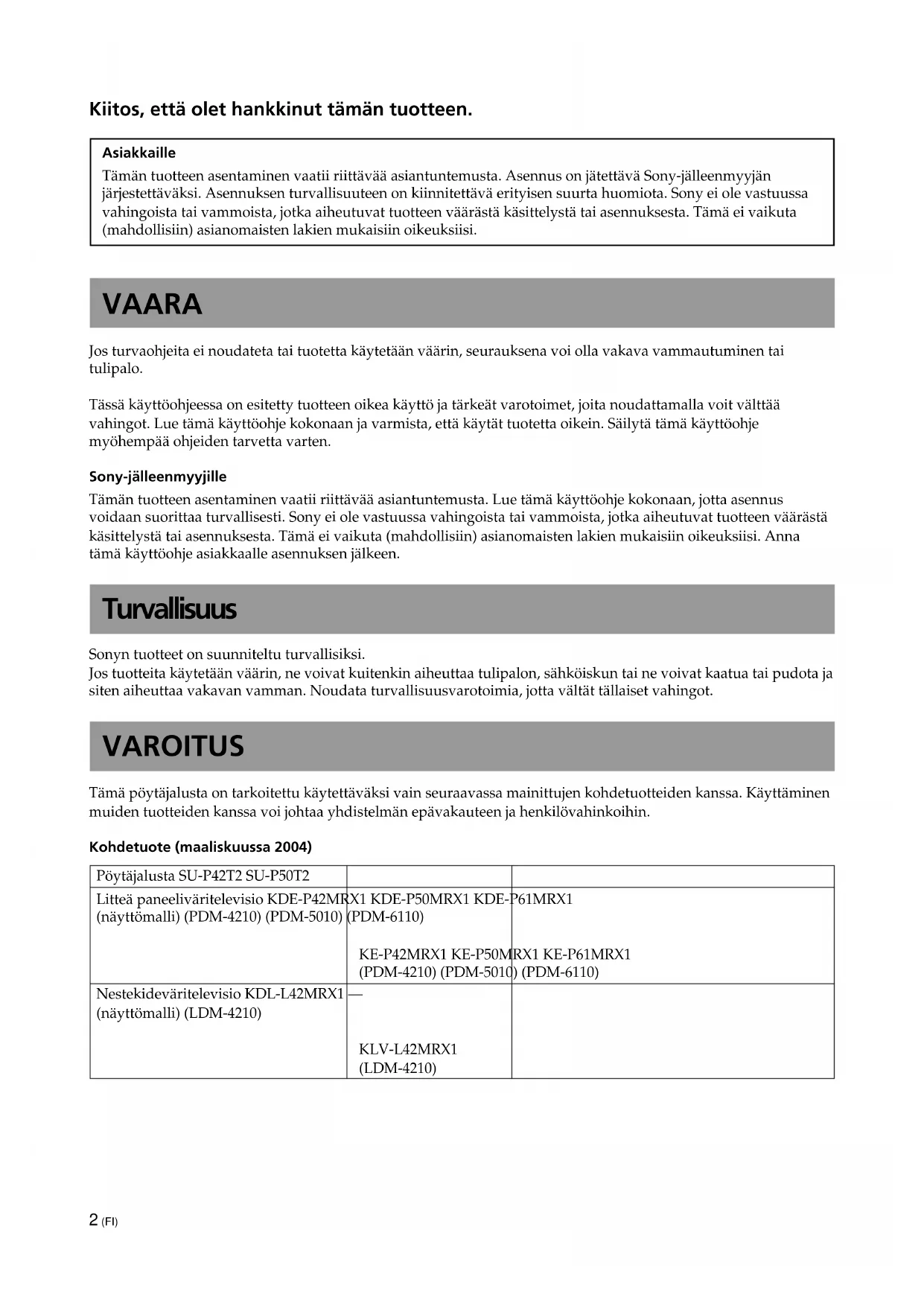

KÄYTTÖOHJE SUP50T2 SONY

Tämän tuotteen asentaminen vaatii riittävää asiantuntemusta. Asennus on jätettäva Sony-jalleenmyyjan.jarjestettäväksi. Asennuksen turvallisuuteen on kiinnitettä erityisen suurta huomiota. Sony ei ole vastuussa vahingoista tai vammoista, jotka aiheutuvat tuotteen värästä käsittelystä tai asennuksesta. Tämä ei vaikuta (mahdollisin) asianomaisten lakien mukaisin oikeuksiisi.

VAARA

Jos turvaohjeita ei noudateta tai tuotetta kaytetaaan vaarin, seurauktena voi olla vakava vammautuminen tai tulipalo.

Tassä kayttöohjeessa on esitetty tuotteen oikea kaytö ja tärkeät varotoimet, joita noudattamalla voit välttä vahingot. Lue tamä kayttöohje kokonaan ja varmista, etta kaytät tuotetta oikein. Sailytä tamä kayttöohje myehempää ohjeiden tarvetta varten.

Sony-jalleenmyyjille

Tämän tuotteen asentaminen vaatli riittävää asiantuntemusta. Lue tämä käyttoöhje kokonaan, jotta asennus voidaan suorittaa turvallisesti. Sony ei ole vastuussa vahingoista tai vammoista, jotka aiheutuvat tuotteen värärästä käsittelystä tai asennuksesta. Tämä ei vaikuta (mahdollisiin) asianomaisten lakien mukaisiin oikeuksiisi. Anna tämä käyttoöhje asiakkaalle asennuksen jäldeen.

Turvallisius

Sonyn tuotteet on suunniteltu turvallisiksi.

Jos tuotteita kaytetaaan vaarin, ne voivat kuitenkin aiheuttaa tulipalon, sahkiskun tai ne voivat kaatua tai pudota ja siten aiheuttaavakavan vamman. Noudata turvallisuusvarotoimia, jotta valttat tllaiset vahingot.

VAROITUS

Tämä poytajalusta on tarkoitettu kaytettavaksi vain seuraavassa mainittujen kohdefuotteiden kanssa. Käytäminen muiden tuotteiden kanssa voi johtaa yhdistelman epävakauteen ja henkilövahinkoihin.

Kohdetuote (maaliskuussa 2004)

Pöytäjalusta SU-P42T2 SU-P50T2
Litteä paneeliväritelevisio KDE-P42MR (näytömalli) (PDM-4210) (PDM-5010)	X1 KDE-P50MRX1 KDE-P61MRX1(PDM-6110)KE-P42MRX1 KE-P50MRX1 KE-P61MRX1(PDM-4210) (PDM-5010) (PDM-6110)
Nestekideväritelevisio KDL-L42MRX1(näytömalli) (LDM-4210)	—KLV-L42MRX1(LDM-4210)

Asiakkaille

VAARA

Jos seuraavia varotoimia ei noudateta, voi aiheutua tulipalo, sahköisku tai tuotteen kaatuminen taiutoaminen ja sitenvakavan vamma.

Asennus on jatettäva Sony-jalleenmyyjan jarjestettaväksi.

Jos joku muu kuin Sony-jalleenmyyjan osoittama henkiló suorittaa asennuksen, voi seuratavakava vammautuminen, sillä nayttöyksikkö on erittain painava.

Varmista, ettei jalusta paase kaatumaan.

Muutoin poytajalusta voi kaatuessaan aiheuttaa vamman tai omaisuusvahinkoja. Pujota esimerkiki koysi tai ketju paakiinnittimen ylasossa olevien turvakiinnitysosien reikien lapi ja kiinnita koyden tai ketjun toinen paa esimerkiki seinaan tai pilariin. Nain voit ankkuroida poytajustan paikalleen ja estaa sen kaatumisen.

Asenna poytajalusta varmasti tukevalle ja suoralle pinnalle.

Asenna poytajalusta niin, ettei se kallistu mihinkaan suuntaan. Muutoin poytajalista voi kaatua tai nayttoyksikkpudota. Talloin voi seurata vamma tai omaisuusvahinko.

Asenna pōytäjalusta vakaalle pinnalle.

Jos asennat poytajalustan epavakaalle pinnalle, se voi kaatua tai pudota. Taliöin voi seurata vamma tai omaisuusvahinko.

Alä nojaa poytajalustaan asennettuun nayttöyksikköön alakä roiku siitta.

Pöytäjalusta voi kaatua tai näytöyksikkö pudota ja aiheuttaavakavan vamman tai hengenvaaran.

Alä peita nayttöyksikon tuuletusaukkoa.

Jos peitā tuuletusaukon (esimerkiki liinalla), laitteen sisäosat voivat kuumentua ja voi syntyä tulipalo.

Varmista, ettei verkkovirtajohto tai nayton liitantakaapeli jaa puristuksiin.

V armista, ettei verkkovirtajoho tai nayton liitantakaapeli jaa puristuksiin, kun asennat nayttoyksikon poytajalustaan. Jos verkkovirtajoho tai nayton liitantakaapeli vahingoittuu, seurauktena voi olla tulipalo tai sahköisku.
- V aro astumasta verkkovirtajohdon tai nayton liitantakaapelin paalle, kun kannat poytajalustaa. Verkkovirtajohto tai nayton liitantakaapeli voi vahingoittua ja aiheuttaa tulipalon tai sahköiskun.

Kanna jalustaa tassä käyttoohjeessa kuvatulla ravalla.

Jos poytajalustaa kannetaan vaarin, se voi kaatua ja aiheuttaa vamman.

Varo kompastumasta verkkovirtajohtoon tai nayton liitantakaapeliin.

Jos kompastut verkkovirtajohtoon tai nayton liitantakaapeliin, poytajalusta voi kaatua ja aiheuttaa vamman.

Alä kanna pöytäjalustaa, kun näytöyksikkö on asennettuna siihen.

Irrota näytöyksikkö ennen poytajalustan kantamista. Muutoin näytöyksikkö voi pudota ja aiheuttaa vamman.

VAROITUS

Jos seuraavassa olevia varotoimia ei noudateta, on olemassa vammautumisen tai omaisuusvahingon vaara.

Tahan jalustaan saa asentaa vain mainitun kohdetuotteen.

Tämä jalusta on tarkoitettu käytettaväksi vain mainittujen kohdetuotteiden kanssa. Jos asennat muun laitteen kuin mainitun kohdetuotteen, laite voi pudota ja aiheuttaa vamman tai omaisuusvahinkoja.

Käytä kiinnitysruuveja.

Jos kiinnitysruuveja ei käytetä, näytö voi kaatua ja aiheutttaa vammoja.

Asennusta koskevia huomautuksia

• Kun kokoat pöytäjalustan, aseta pakkaumsaterialiali tattian suojaksi, jottei se vahingoitu.

• Asenna jalusta tukevalle ja suoralle pinnalle. Varmista, ettei jalustaa asenneta vinoon tai kallistuneeseen asentoon. Taman varmistamiseksi noudata seuraavia ohjeita.

• Jos asennat jalustan pehmeallee pinnalle, esimerkiksi matolle, sijoita asennuskohtaan ensin sopiva levy.

• Åla asenna jalustaa lammityslaitteen lahelle tai paikkaan, jossa se on alttiina suoralle auringonvalolle.
• Ålä asenna jalustaa kuumaan tai kosteaan paikkaan tai ulos.

Käytöö koskeva huomautus

Pyyhi aika ajoin jalusta puhtaaksi kuivalla, pehmeallä liinalla. Pinttyneet tahrat voit poistaa liinalla, joka on kostutetu kevysti laimennetulla pesuaineliuoksella. Pyyhi alue lopuksi kuivalla, pehmeallä liinalla. Alä kaytä puhdistuksessa mitäan liuottomia, kuten tinneria tai bensiiniä, sillä ne voivat vahingoittaa jalustan pintaa.

Pöytäjalustan kokoaminen

Sony-jällenmyyjille

Sony-jalleenmyyjille

Seuraavat ojeet on tarkoitetu vain Sony-jalleenmyyjille. Lue kokonaan edell kuvatut turvaohjeet ja varmista erityisesti turvallisuus tamän tuotteen asennuksen, kunnossapidon, tarkastuksen ja korjauksen aikana.

Varmista, etta asennustyohon osallistuu vähintaan kaksi henkilöä.

Varmista, etta naytöyksikon asentamiseen poytajalustaan osallistuu vahintään kaksi henkiloä. Jos yksi henklo suorittaa asennuksen, seurauksena voi olla vammautuminen tai omaisuusvahinko.

Asenna pōytäjalusta turvallisesti tassä kāyttöhjeessa olevien ohjeiden mukaan.

Jos jokin ruuveista jäa lösaksi tai on poissa paikaltaan, poytajalusta voi kallistua ja kaatua tai nayttöyksikkö voi pudota. Täloin voi seurata vamma tai omaisuusvahinko.

Varo vahingoittamasta kasiäsi tai sormiasi poytajalustan asennuksen aikana.

Varo vahingoittamasta kasiäsi tai sormiasi poytajalustan ja nayttöyksikon asennuksen aikana.

Asenna nayttöyksikkö ohjeiden mukaan tukevasti.

Kiristä ruuvit tiukasti.

Jos naytöyksikköä ei asenneta tukevasti, se voi pudota ja aiheuttaa vamman.

Tarkasta osat

Nimi Määrä Nimi Määrä
Pääkiinnitin Uppokantaruvi	1	-	10
		Kiinnitysruvi
Jalusta 2	1	K a a p	e l 1

Varaa ristipääruuvitalta saatavillesi etukäteen.

Asenna paakiinnitin

Aseta paakiinnitin jalustassa olevien ruuvinreikien kohdalle. Kiinnitta paakiinnitin sitten jalustaan 10 oppokantaruuvilla.

Varmista, etta vahintaan kaksi henkiloa pitelee osia tam an toimenpiteen aikana. Kun olet kiertanyt 10 uppokantaruuvia paikoilleen, kirista ruuvit viel audelleen.

Huomautus

Pitele jalustaa tiukasti ja pidä se vakaana.

Varoitus

Jos kiristat ruuvit sahkokayttoisellrauuvinvaantimell, valitse kirstysvoimanasetukseksi noin 2,45 N-m. Alambda kayta ruuvien kirstamisesa iskuporakonetta. Jos kiristat ruuvit iskuporakoneella tai sellaisella sahkokayttoisellrauuvinvaantimell,Jonka vaantovoima on suositelua suurempi,ruuvit kiristyvat likaa.Talloin ruuvit tai tuote voivat vahingoittua.Jalusta voi kaatua ja aiheuttaavakaviavammoja.

Asenna näytöyksikkö

VAARA

Suorita asennus loppuun ennen verkkovirtajohdon liittamista pistorasiaan. Jos verkkovirtajohto jaurustuksiin laitteiden alle tai valiin, seurauktena voi olla oikosulku tai sahköisku.

Jos kompastut verkkovirtajohtoon tai nayttoiysikkoo, jalusta voi kaatua ja aiheuttaa vamman.

1

Asenna näytöyksikkö pöytäjalustaan.

Liitā verkkovirtajohto ja nayton liitantäkaapeli nayttöyksikkön.

Vihje

Katso Sonyn littean paneelivaritelevision tai nestekidevaritelevision kayttoohjeesta lisatietoja verkkovirtajohdon ja nayton liitantakaapelin liittamisesta.

Huomautuksia

• Jos naytöyksikon paino kohdistuu kaiuttimin, kaiuttimien muoto voi muuttua tai ne voivat irrota. Voit välttä täm noudattamalla seuraavia ohjeita (vain KDE-P61MRX1, KE-P61MRX1, KDL-L42MRX1, KLV-L42MRX1).

• Alā tartu kaiutinosiin kantaessasi nayttöyksikköa.

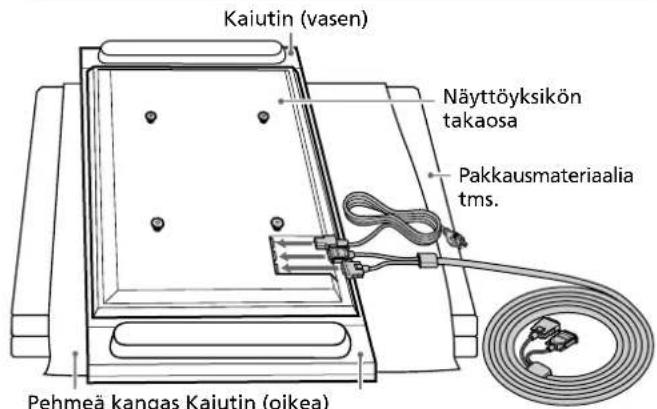

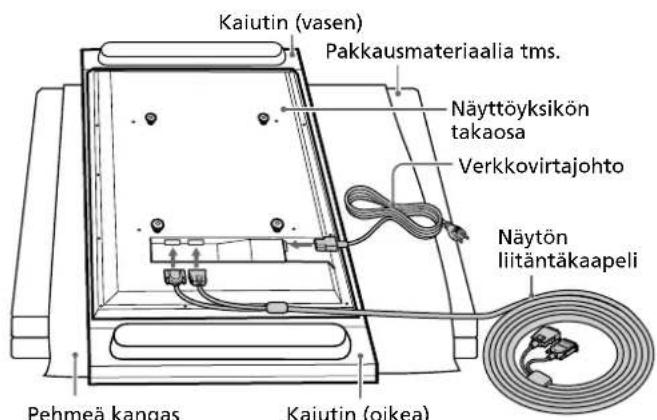

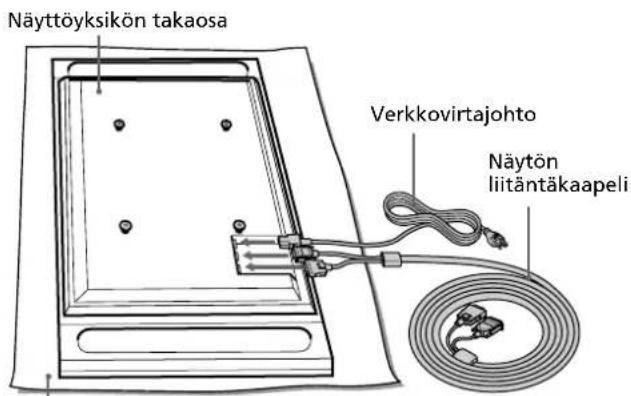

  -Kun liitat kaapelit nayttoyksikkoo, aseta esimerkiki pakkausmateriaialia pehmusteeksli lattiale ja aseta nayttoyksikkpehmusteen paalle kuvaruutu alaspain niin, etta nayttoyksikon kummallakin puolella olevat kaiuttimet eivat ole pakkausmateriaialin tai muun pehmusteen palla.

• Aseta näytöyksikkö pehmustetun alustan paälle vakaasti.
  Suojaa nayttoyksikkovahingoittumiselta ja lialta pehmeallkankaalla.

Pehmea kangas
KDE-P42MRX1/KE-P42MRX1/KDE-P50MRX1/KE-P50MRX1

KDE-P61MRX1/KE-P61MRX1

KDL-L42MRX1/KLV-L42MRX1

Tästa eteenpään olevat kuvat, joissa ei ole mallinimea, perustuvat litteaan paneeliväritelevisioon KDE-P42MRX1 ja KE-P42MRX1.

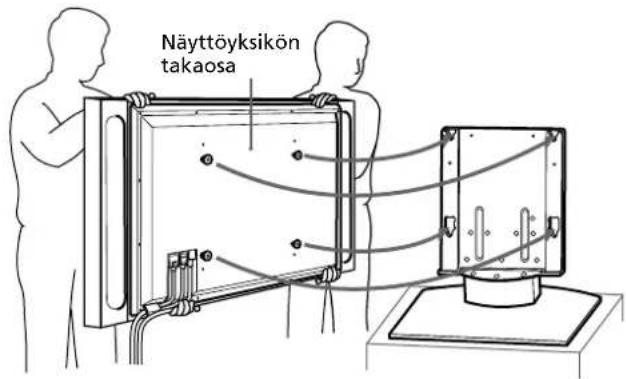

Vahintaan kahden henkilon on pideltavä naytöysikköa sen yla- ja alaosan vasemmasta ja oikeasta reunasta, kun naytöysikön takaosan koukat kiinnitetaan jalustassa oleviin kiinnityskohtiin. Varmista, etta naytöysikön takaosassa olevat koukat ovat kokonaan asetettuina jalustan kiinnityskohdissa oleviin neljaan reikaan.

Huomautus

Varo kompastumasta verkkovirtajohtoon tai nayton liitantakaapelin.

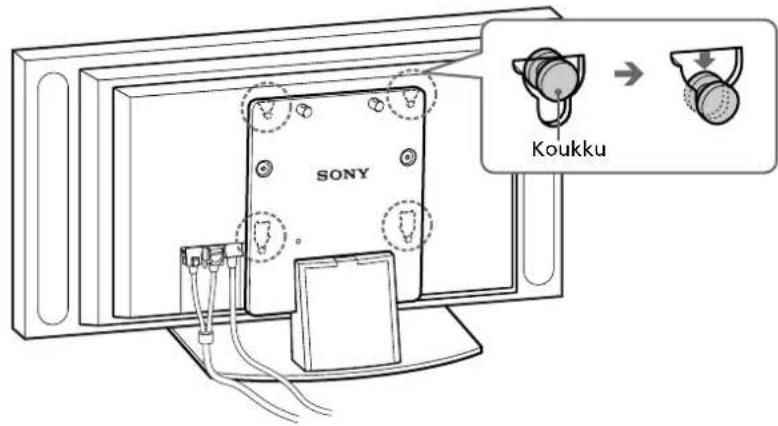

Paina naytöyksikköa suoraan alaspain, kunnes se napsahtaa paikalleen.

Huomautuksia

Paina nayttoyksikkj kalustaan pohjaan saakka. Varmista, etta nayttoyksikk on asennetu jalustaan vaakasuoraan asentoon.
- Pida poytajalusta vakaana nayttoyksikon asennuksen aikana.

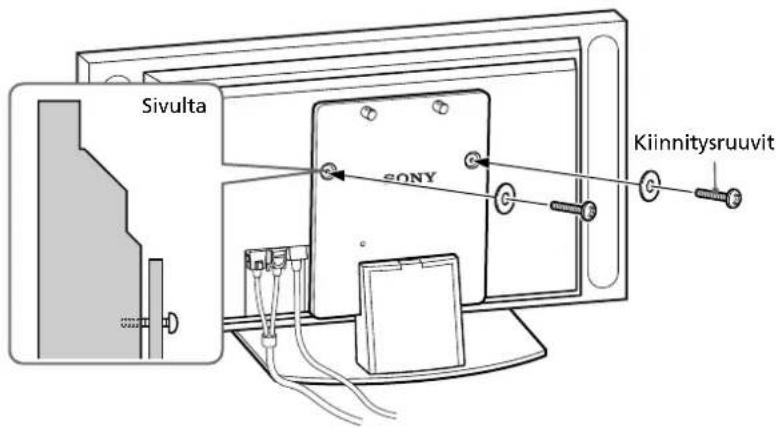

Kiinnitä nayttöyksikkö jalustaan kahdella kiinnitysruuvilla.

3

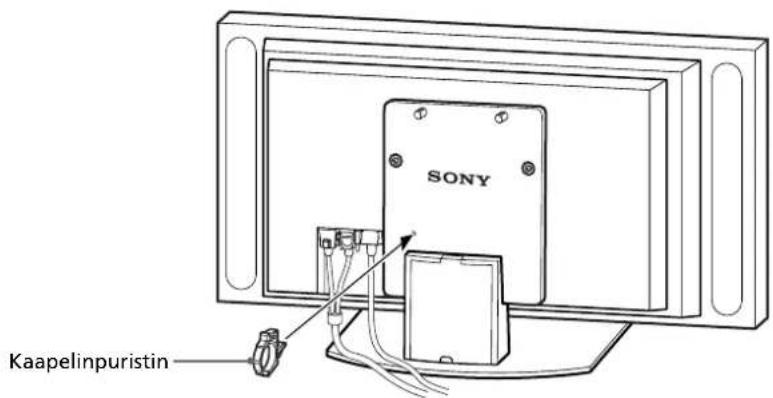

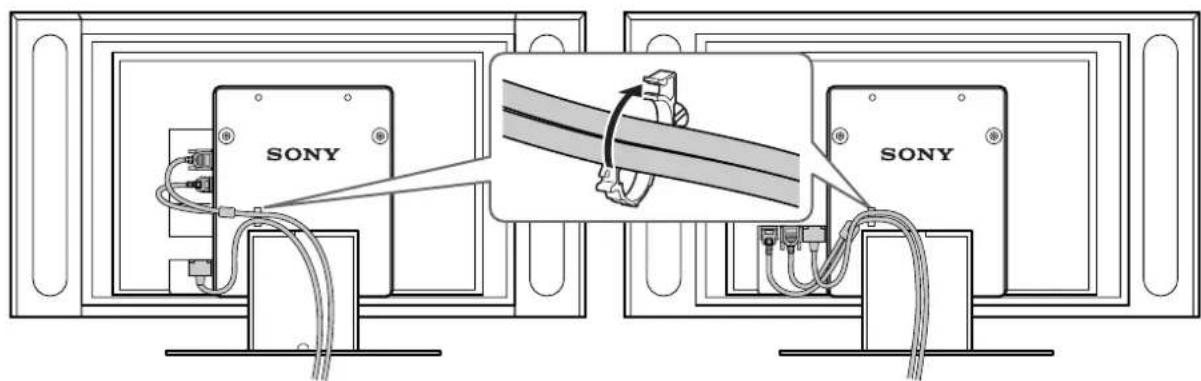

Pujota verkkovirtajohto ja nayton liitantäkaapeli jalustan lápi.

Kiinnitkaapelinpuristin pakiinnittimeen.

Pujota verkkovirtajto ja nayton liitantakaapeli kaepelinpuristimenapi ja kiinnita ne.

KDL-L42MRX1/ KLV-L42MRX1

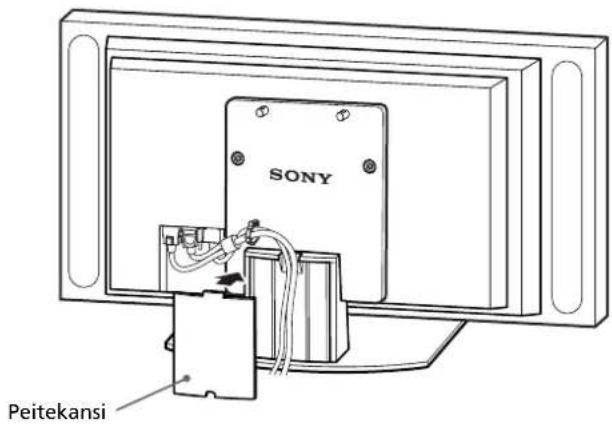

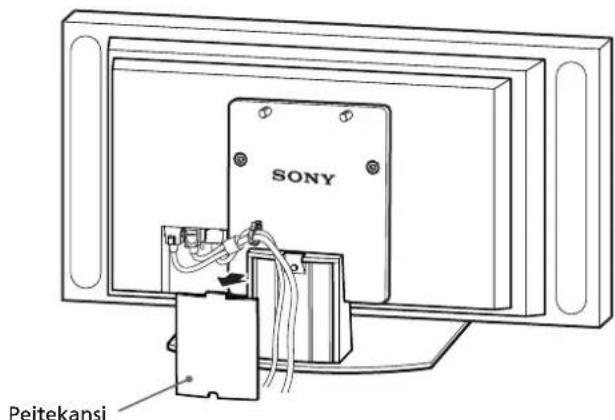

3 Irrota peitekansi jalustasta ja pujota verkkovirtajohto ja nayton liitantakaapeli jalustan sisaan.

Kiinnitä peitekansi takaisin jalustaan.

Varotoimet jalustan kaatumisen estämiseksi

VAARA

Varmista, ettei jalusta päse kaatumaan. Muutoin pöytäjalusta voi kaatuessaan aiheuttaa vamman tai omaisuusvahinkoja. Ankkuroi pöytäjalusta esimerkiki seinaan tai pilarin, jotta se ei päse kaatumaan.

Valmistele köysi tai ketju ja seinäankkurointikiinnitin etukäteen.

Kiinnita seinäankkurointikiinnitinkestävänseinaan tai pilarin.

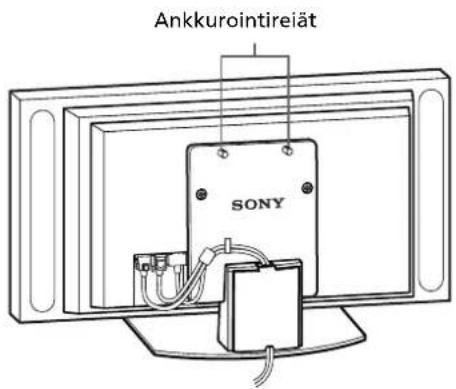

Pujota köysi tai ketju kummankin ankkurointireiän lapi ja kirista koyden tai ketjun toinen pää seinaankurointikiinnittimeen.

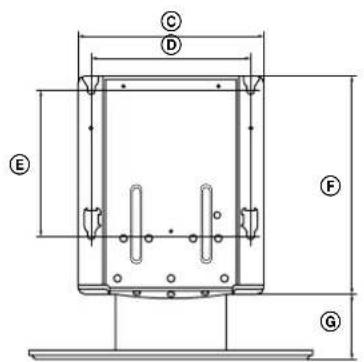

Tekniset tiedot

		SU-P42T2 SU-P50T2
Mitat: (mm) A 500 600
		B 295 321
		C 392
		D 340
		E 310
		F 461
		G 141
		H 602
Paino: (kg)		16,0 19,0

Valmistaja pidattaa itsell aan oikeuden muuttaa laitteen mallia ja ominaisuksia ilman erillista ilmoitusta.
