| Produkttype | TV-stativ (gulvstående) |
| Mærke | Sony |
| Model | SU-P50T2 |
| Kompatibilitet | Sony fladskærms-tv'er KDE-P42MRX1, KDE-P50MRX1, KDE-P61MRX1, KE-P42MRX1, KE-P50MRX1, KE-P61MRX1; LCD-tv'er KDL-L42MRX1, KLV-L42MRX1 |
| Mål (B × D × H) | 600 × 321 × 602 mm |
| Vægt | 19,0 kg |
| Materiale | Stål |
| Farve | Sort |
| Installation | På gulvet, på en plan og stabil overflade, af mindst to personer |
| Fastgørelse | 10 forsænkede skruer (M?) og 2 fastgørelsesskruer (medfølger) |
| Tilspændingsmoment | Ca. 2,45 N·m (til elektrisk skruetrækker) |
| Vægforankring | Anbefales for at forhindre fald (reb eller kæde medfølger ikke) |
| Rengøring | Blød, tør klud; mildt rengøringsmiddel til genstridige pletter; undgå fortynder/benzin |
| Inkluderede dele | Hovedkonsol, stativ, 10 forsænkede skruer, 2 fastgørelsesskruer, 1 klemme |
| Nødvendige værktøjer | Stjerneskruetrækker |
| Antal sider i vejledningen | 132 |
| Tilgængelige sprog | Fransk, engelsk, tysk, spansk, italiensk, portugisisk osv. |
Ofte stillede spørgsmål - SUP50T2 SONY
Brugerspørgsmål om SUP50T2 SONY
0 spørgsmål om dette apparat. Besvar dem du kender, eller stil dit eget.
Stil et nyt spørgsmål om dette apparat
Download vejledningen til din Tilbehør til elektronisk enhed i PDF-format gratis! Find din vejledning SUP50T2 - SONY og tag din elektroniske enhed tilbage i hånden. På denne side er alle dokumenter nødvendige for brugen af din enhed offentliggjort. SUP50T2 af mærket SONY.

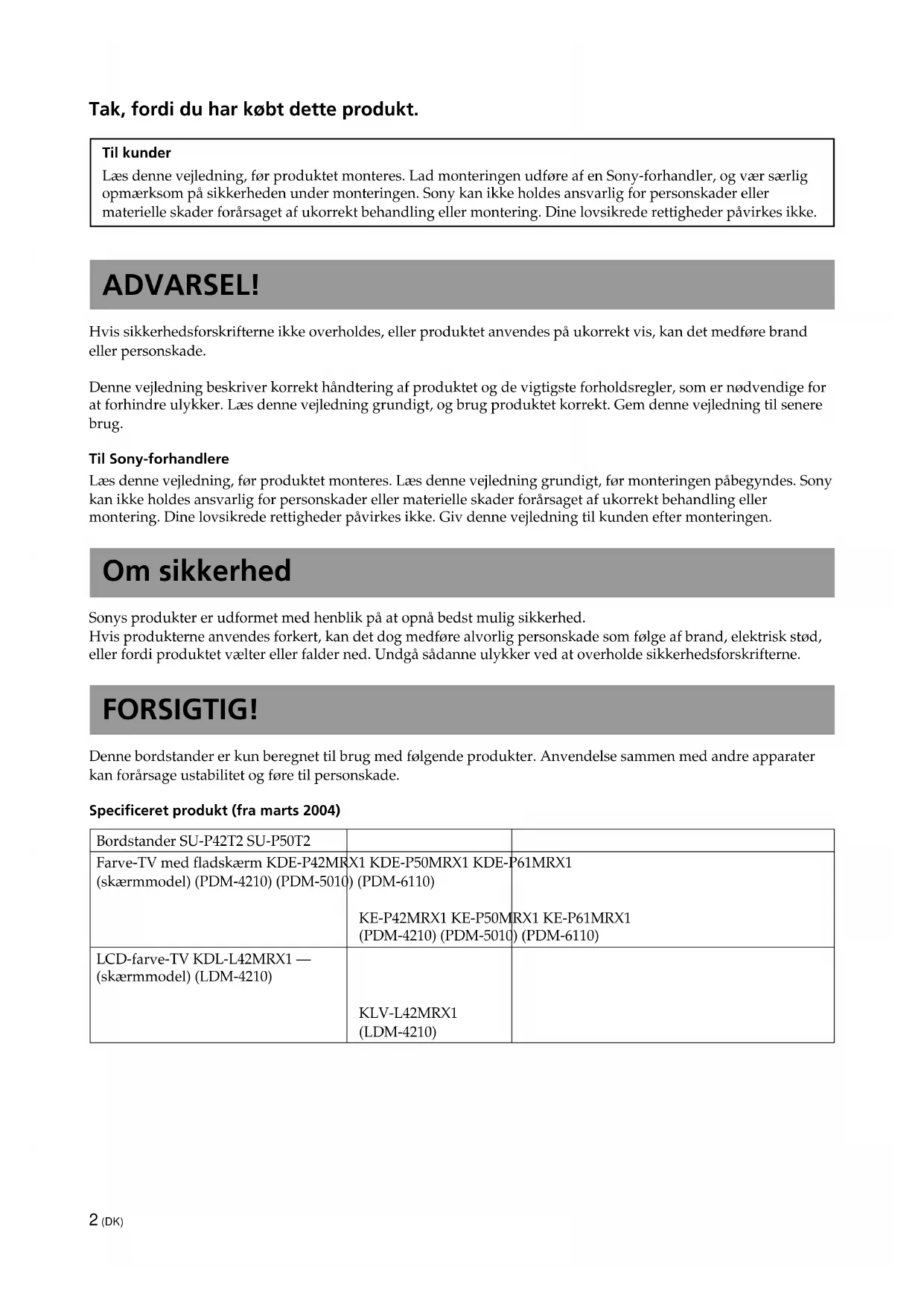

BRUGSANVISNING SUP50T2 SONY
Læs这部分vejledning,forproduktetmoneres.Ladmonteringenudforeaf en Sony-forhandler,ogvær særlig opmaerksompaskkerhedenundermontering.Sonykanikke holdsansvarligforpersanskaderller materielle skader forarsaget afukorrektbehandlingellermontering.Dine lovsikrederettighederpavirkesikke.
ADVARSEL!
Hvis sikkerhedsforskrifterne ikke overholds, ellerprodukte anvendes på ukorrekt vis, kan det medføre brand eller personskade.
Denne vegledning beskriver korrekt handtering af produit et og de vigtigste forholdsregler, som er nodvendige for at forhindre ulykker. Læs davon vegledning grundigt, og brug produit korrekt. Gem davon vegledning til senere bug.
Til Sony-forhandlere
Læs davon vegledning, for produit moneres. Læs davon vegledning grundigt, für monteringen pabegyndes. Sony kan/DDke holds anvarlig for personskader erer materielle skader forarsaget af ukorrekt behandling ell er montering. Dine lovsikrede rettigheder pavirkes/DDke. Giv的各项vejledning til kunden after monteringen.
Om sikkerhed
Sonysprodukterudformet med henblick pa at opna bedst mulig sikkerhed.
Hvis Produktterne anvendes forskert, kan det dog medfore alvorlig personskade som folge af brand, elektrisk stod, ell er fordi produktet vaelter eller falder ned. Undgå sādanne ulykker ved at overholde sikkerhedsforskrifterne.
FORSIGTIG!
Denne bordstander er kun beregnet til brug med følgendeprodukter. Anvendelseammenmed andre apparater kanforallssageustabilitet ogfore til personskade.
Speciciferet Produkt (fra marts 2004)
| Bordstander SU-P42T2 SU-P50T2 | ||
| Farve-TV med fladskærm KDE-P42MRX1 (skærmmodel) (PDM-4210) (PDM-5010) | X1 KDE-P50MRX1 KDE-P61MRX1(PDM-6110)KE-P42MRX1 KE-P50MRX1 KE-P61MRX1(PDM-4210) (PDM-5010) (PDM-6110) | |
| LCD-farve-TV KDL-L42MRX1 —(skærmmodel) (LDM-4210) | KLV-L42MRX1(LDM-4210) |
Til kunder
ADVARSEL!
Hvis ffolgende forholdsrregler ici overholds, kan det medfore alvorlig personskade ellr ddo som folge af brand, elektrisk stod, ellr fordi produktet vaelter eller falder ned.
Lad monteringen udfore af en Sony-forhandler.
Hvis andre personer end Sony-forhandlere udforer monteringsarbejdet, kan dette medfrole personskade, da skarmen er meget tung.
Hvis du/DDe, kan bordstanderen veltte og forarsage personskade ell materiel skade. Trak et reb, en kede ell lignende gennem hullerne pa sikkerhedsbeslagene, der findes pa den ovre del af hovedbeslaget, og fastg Dor anden ende af rebet, kaden osv. til vaggen, sjojen osv. for at sikre bordstanderen og forhindre den i at veltte.
Sørg for at montere bordstanderen på en solid og flad overflade.
Monter/DD, sa den helder i en bestemt retning. Hvis du gor det, kan bordstanderen valete, ell skaermen kan falde ned. Det kan forarsage personskade ell materiel skade.
Sørg for at montere bordstanderen på en stabil overflade.
Hvis du monterer bordstanderen på en ustabil overflade, kan den miste balancen og vælte. Det kan forårsage persönskade eller materiel skade.
Læn dig ikke på skærmen, og hæng ikke i den med skærmen monteret på bordstanderen.
Bordstanderen kan vælte, eller skærmen kan falde ned og forårsage alvorlig persorskade eller død.
Dæk ikke skærmens ventilationshul til.
Hvis du tildækker ventilationshullet (med en klud eller lignende), kan der alkumuleres varme indeni, og der kan opstå brand.
Sorg for, at netledningen aller skermktablet ikke bliver klemt.
- N etledningen eller skærmkablet på ikke klemmes, nr du monterer skærmen på bordstanderen. Hvis netledningen eller skærmkablet beskadiges, kan det resultere i brand eller elektrisk stød.
- T ræd ikke på netledningen eller skærmkablet,ningar du bærer bordstanderen. Netledningen eller skærmkablet kan,vare beskadiget,og det kan resultere i brand eller elektrisk stød.
Sorg for at bare standeren pa den made, der er vist i vegledningen.
Hvis bordstanderen bæres forskert, kan den vælte og forårsage persorskade.
Pas på ikke at falde over netledningen eller skærmkabet.
Hvis du falder over netledningen ell skermkablet, kan bordstanderen veltge og forarsage personskade.
Bær ikke bordstanderen,ningar skærmen er monteret på den.
Sorg for at afontere skaermen, for du forsoger at bare bordstanderen. Hvis du...,\ ikke gør det, kan skaermen falde ned og forarsage personskade.
FORSIGTIG!
Hvis følgende forholdsregler ikke overholds, kan der opstå materiel skade eller personskade.
Monter kun det specificerede produkt.
Denne stander er udviklet til kun at bruges sammen med det specificere de Product. Hvis du monterer andet udstyr end det specificere, kan det falde ned og forarssage personskade ell materiel skade.
Sorg for at bruge fastgorelsesskruerne.
Hvis fastgorelsesskruerne ikke bruges, kan skærmen falde ned og forårsage personskade.
Bemærkninger til montering
- V ed montering placeres emballagen på gulvet for at undgå at beskadige gulvet.
-
Monter standeren på en fast, flad overflade. Standersen på不同程度 monteres med hældning. Dette kan undgås ved at overholde følgende forholdsrögler.
-
Hvis du monterer standeren på en blød overflade som f.eks. en matte eller et tæppe, lægges forst en plade over stedet.
- Monter/DDer staderen p et sted, hvor der kan forekomme direkte sollys ell er i nahrheden af et varmeapparat.
- M onter/DDKE standeren pa et varmt eller fugtigt sted ell er udendor.
Bemærkning til brugen
Standeren holdes ren ved regelmæssigt at tøre den af med en tør, blød klud. Genstridge pletter fjernes med en klud, som er fugtet let med en oploesning med rengøringsmiddel. Derefter aftorres området med en tør, blød klud. Brug ikke kemikalier sasom fortynder eller rensebenzin, da det kan beskadige standerens finish.
Montering af bordstanderen
Til Sony-forhandlere
Til Sony-forhandlere
Folgende vejledning gelder kun for Sony-forhandlere. Sorg for at lese ovennævnte sikkerhedsforskrifter grundigt, og vær særlig opmærksom på sikkerheden under montering, vedligeholdelse, kontrl og reparation af dette produit.
Sorg for, at mindst to personer udforer monteringen.
Sorg for, at instinct to personer monterer skærmen på bordstanderen. Hvis en person udforer monteringen alene, kan dette resultere i en ulykke erler en personskade.
Sørg for at montere bordstanderen sikkert ifolge instruktionerne i denen vegledning.
Hvis nogle af skruerne er lose erller falder ud, kan bordstanderen helse og veltte, ellr skaermen kan falde ned. Det kan forarsage personskade eller materiel skade.
Pas på ikke at beskadige hænderne eller fingre under monteringen af bordstanderen eller skærmen.
Sorg for at montere skærmen sikkert ifolge en korrekt procedure.
Sorg for at spænde skruerne godt.
Hvis skærmen ikke monteres sikkert, kan den falde ned og forårsage persokade.
Kontroller delene
| Navn Mængde Navn Mængde | |||
| Hovedbeslag Undersænskrue | |||
| 1 | - | 10 | |
| Fastgørelsskrue | |||
| Stander 2 | |||
| 1 | K a b e | I k 1 |
Hav en stjerneskruetrækker klar pa forhand.

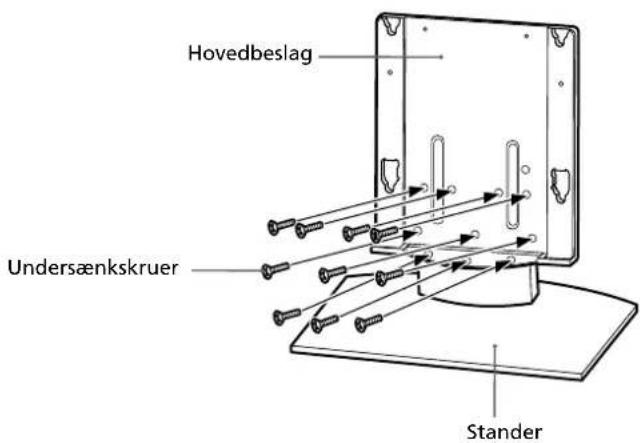

Monter hovedbeslaget
Juster hovedbeslaget over standerens skruehuller. Fastgør derefter hovedbeslaget til standeren vha. 10 undersænskruer.
Sorg for, at mindst to personer holder delene under denne procedure. Stram de 10 undersaenksskruer en gang mere, after de er blevet skruet pa midlertidigt.
Bemark!
Hvis der bruges en elektrisk skruemaskine, indstilles momentet til cirka 2,45N· m Brug ikke en elektrisk skruetrækker.uden momentindstilling. Hvis du bruger en elektrisk skruetrækker.uden momentindstilling eller en elektrisk skruemaskine med momentindstilling.uden for det angivne omrade, kan skruerne blive strammet for meget, og det kan beskadige skruerne ellerprodukter. Standeren kan vælte, og der kan ske alvorlig personskade.
Monter skærmen
ADVARSEL!
Sorg for at fuldfore monteringen, for netledningen tilsluttes til stikkontakten. Hvis netledningen bliver klemt under ell mlem de forsellige udstyrsdele, kan dette forarsage kortslutning ell elektrisk stod. Hvis du falder over netledningen ell skarmkablet, kan standeren veltie og forarsage persanskade.
1
Monter skærmen på bordstanderen.

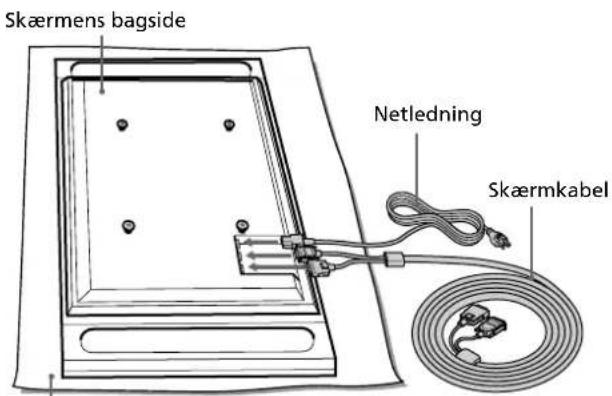

Tilslut netledningen og skarmktablet til skarmen.
Tip
Sevejledningen til Sonys farve-TV med fladskarmller LCD-farve-TV, hvis du onsker yderligere oplysninger om tilslutningen af netledningen og skarmkablet.
Bemærk!
- Hvis skærmens vægt placeres på højttalerne, kan der opstå deformation eller en løs forbindelse i hjottalerne. Dette kan undgås ved at overholde følgende. (kun KDE-P61MRX1, KE-P61MRX1, KDL-L42MRX1, KLV-L42MRX1)
-Hold ikke pa hoojttalerne, nar skaernen bares.

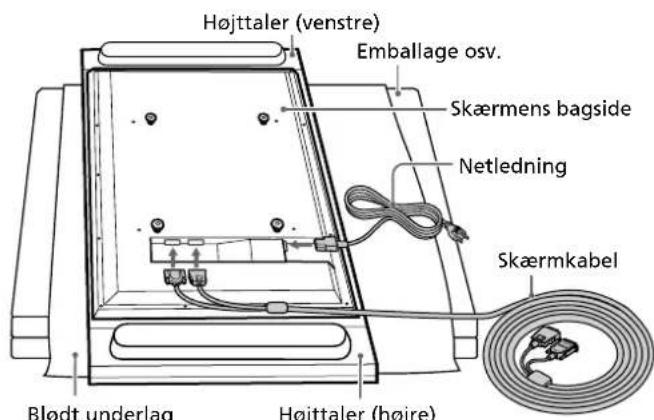

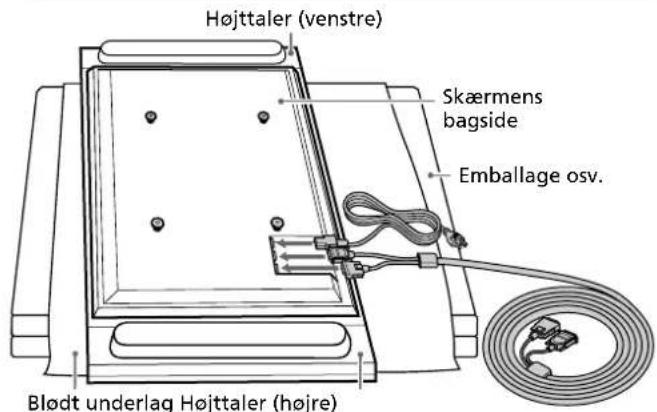

- N ar kablerne tilsluttes til skarmen, placeres emballagen osv. pa gulvet, og skarmen lagges pa den med forsiden nedad, sa hjttalerne pa hver side af skarmen er fri af emballagen osv.
Sorg for at placere skaermen stabilt.
B rug et blodt klaede for at beskytte skaermen mod beskadigelseller snavs.
Bldt underlag
KDE-P42MRX1/KE-P42MRX1/KDE-P50MRX1/KE-P50MRX1
KDE-P61MRX1/KE-P61MRX1
KDL-L42MRX1/KLV-L42MRX1
Illustrationer Eden modelnavne, der vises fra nu af, er baseret pa farve-TV'et med fladskaerm KDE-P42MRX1, KE-P42MRX1.

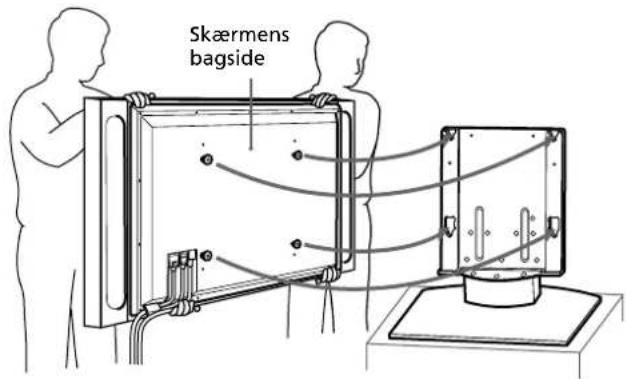

Sorg for, at mindst to personer holder hore og venstre kant af toppen og undersiderne pa skarmen, mens krogene pa skarmens bagside far fat i hullerne pa standeren's opspændingsplade. Kontroller derefter, at krogene pa skarmens bagside sidder korrekt i opspændingspladens fire huller.
Bemaerk!
Pas pa参加会议 at falde over netledningen aller skermkablet.

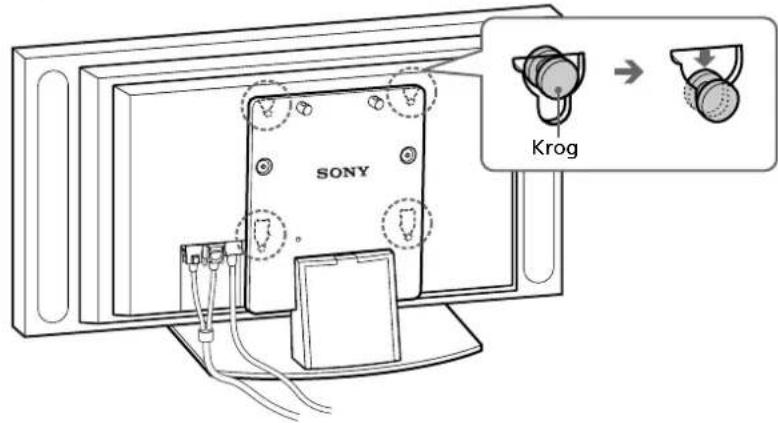

Lad skærmen glide lige nedad, indtil den fár fat.
Bemærk!
Lad skaermen glide helt ned til bunden. Kontroller, at skaermen er monteret vandret pa standeren.
Sorg for at holde bordstanderen stabil, nar skaermen monteres.

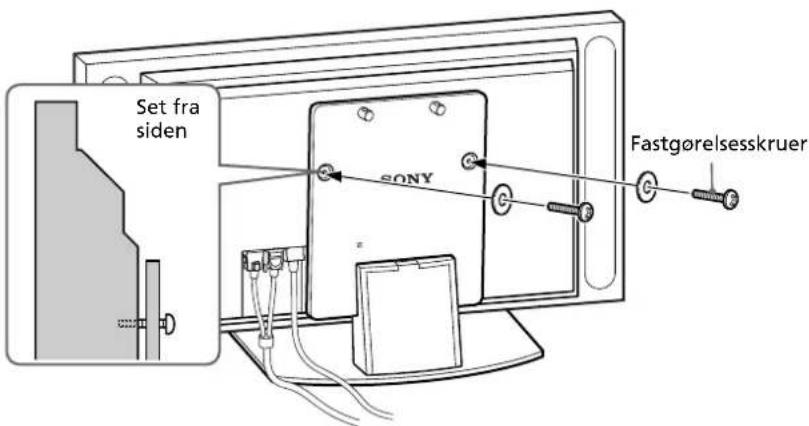

Fastgør skærmen til standeren med de to fastgorelsesskruer.
3
Fornetledningen og skermkablet gennem standeren.

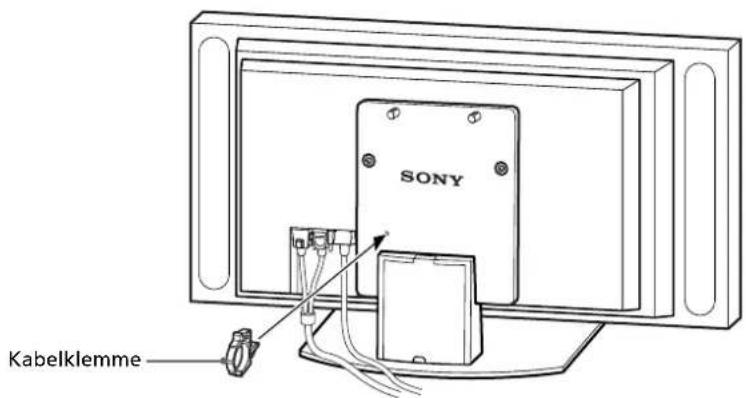

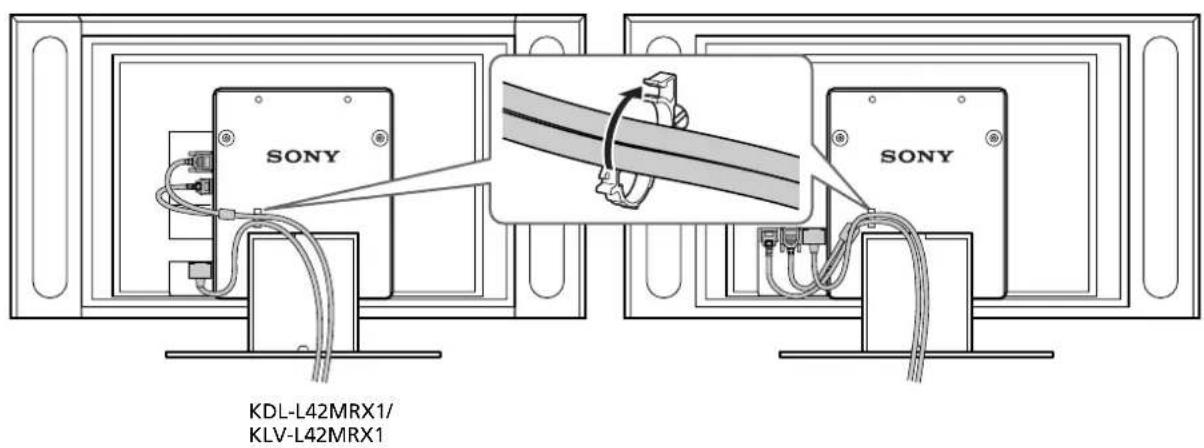

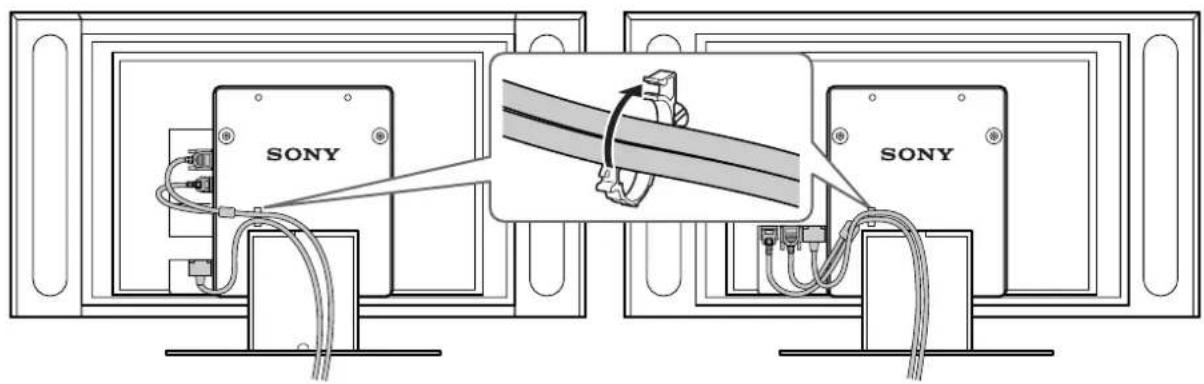

Saat kabelklemmen på hovedbeslaget.
2 Trak netledningen og skarmkabet gennem kabelklemmen, og fastgør dem.
KDL-L42MRX1/ KLV-L42MRX1

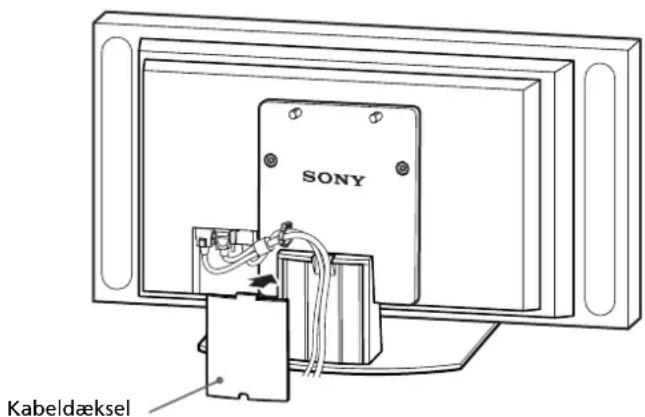

Sæt kabeldækslet på standersenigen.
Sikkerhedsforholdsregler til at forbindre, at standeren vælter
ADVARSEL!
Sorg for at tage passende forholsregler for at forhindre, at standeren vælter. Hvis du ikke gør det, kan bordstanderen vælte og forårsage personskade eller materiel skade. Fastgør bordstanderen til en væg,øjle eller lignende for at forhindre, at den vælter.

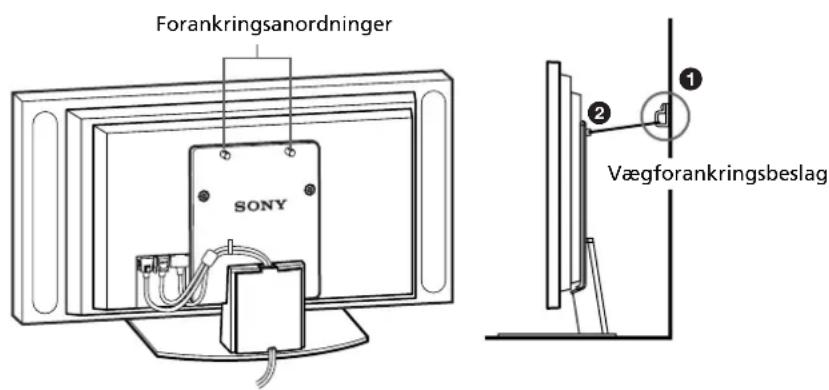

Gor et reb ell er en kede og et vaeforankringsbeslag klart.
Fastgør vægforankringsbeslaget til en solid væg eller söjle.
Fer rebet ell kaden gennem begge huller i forankringsanordningen, og fastg derfter den anden ende af rebet ell kaden til vagforankringsbeslaget.

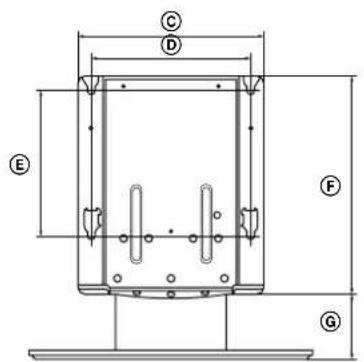

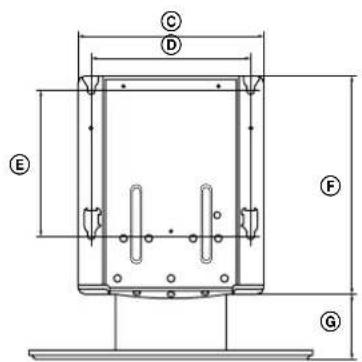

Specificationer
| SU-P42T2 SU-P50T2 | |||
| Mål: (mm) A 500 600 | |||
| B | 295 321 | ||
| C | 392 | ||
| D | 340 | ||
| E | 310 | ||
| F | 461 | ||
| G | 141 | ||
| H | 602 | ||
| Vægt: (kg) | 16,0 19,0 | ||
Ret til ændringer af design og specifikationer,uden forudgående varsel forbeholds.
Hvis du ikke følger sikkerhetsreglene, eller hvisprodukter brukes feil, kan det före til alvorlig skade eller brann.
Denne instruksjönshändboken viser riktig handtering av produitet og viktige forholdsrregler som er nødvendig foråhindre ulykker. Les dette handboken nøye og bruk produitet korrekt. Ha dette handboken tilgengelig for fremtidig bruk.
For Sony-forhandlere
Tilstrekkelig kompetanse er nødvendig for Å installere detteproduktet. Les dette instruksjönshändboken nøye for Å kunne utføre installeringen på sikker mæte. Sony kan ikke holdes ansvarlige for materiell- eller personskader som skyldes feil handtering eller installering. Eventuelle lovfestede rettigheter pærivkes ikke. Etter installeringen bør davon.Instruksjönshändboken overleveres til kunden.
Om sikkerhet
- Hvis du installerer stativet på et mykt underlag, for eksempel en matte eller et teppe, på legge et brett på ønsket sted på forhand.
- Ikke installer stativet på steder med direkte sollys eller nær en varmeovn.
- Ikke installer stativet på et varmt eller faktig sted eller utendørs.
Merknad om bruk
Tørk av stativet med en torr, myk klut for a holde det rent. Vanskelige flekker kan fjernes med en klut som er fuktet med utvannet oppvaskmiddel. Tørk deretter av omradet med en torr, myk klut. Ikke bruk kjemikalier, for eksempel en fortynner eller benzen, da dette skader overflaten på stativet.
SetteSAMMBordstativet
For Sony-forhandlere
Til Sony-forhandlere
Pass på at du ikke skader hendene eller fingre nær du setterSAM men bordstativet.
Pass pà at du ikke skader hendene eller fingre nár du setterSAMen bordstativet ellr nár du installerer skjermen.
Fest kabelklemmen til hovedkonsollen.
Dra nettledningen og grensesnittkabelen gjennom kabelklemmen, og fest dem.

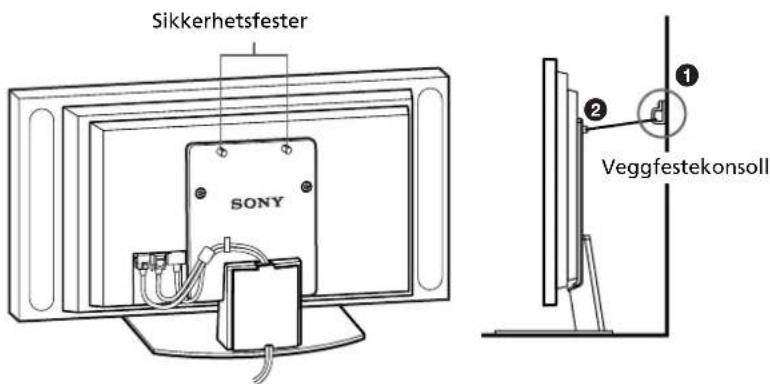

Gjør klart et tau eller en kjede og en veggfestekonsoll på forhand.
Fest vegfesteksenollen til en solid vegg eller søyle.
Fot tauter ell kjeden gjennom begge hullene i sikkerhetsfestene og fest deretter den andre enden av tauter ell kjeden til vegfestekonsollen.
Spesifikasjoner
| SU-P42T2 SU-P50T2 | |||
| Mål: (mm) A 500 600 | |||
| B | 295 321 | ||
| C | 392 | ||
| D | 340 | ||
| E | 310 | ||
| F | 461 | ||
| G | 141 | ||
| H | 602 | ||
| Vekt: (kg) | 16,0 19,0 | ||
