| Produkttyp | TV-stativ (golvstativ) |
| Märke | Sony |
| Modell | SU-P50T2 |
| Kompatibilitet | Sony platt-TV KDE-P42MRX1, KDE-P50MRX1, KDE-P61MRX1, KE-P42MRX1, KE-P50MRX1, KE-P61MRX1; LCD-TV KDL-L42MRX1, KLV-L42MRX1 |
| Mått (B × D × H) | 600 × 321 × 602 mm |
| Vikt | 19,0 kg |
| Material | Stål |
| Färg | Svart |
| Installation | På golvet, på en plan och stabil yta, av minst två personer |
| Fästning | 10 försänkta skruvar (M? ) och 2 fästskruvar (medföljer) |
| Åtdragningsmoment | 2,45 N·m ungefär (för elektrisk skruvdragare) |
| Väggförankring | Rekommenderas för att undvika fall (rep eller kedja medföljer inte) |
| Rengöring | Mjuk, torr trasa; milt rengöringsmedel för envisa fläckar; undvik thinner/bensin |
| Ingående delar | Huvudkonsol, stöd, 10 försänkta skruvar, 2 fästskruvar, 1 klämma |
| Verktyg som krävs | Stjärnskruvmejsel |
| Antal sidor i manualen | 132 |
| Tillgängliga språk | Franska, engelska, tyska, spanska, italienska, portugisiska, etc. |
Vanliga frågor - SUP50T2 SONY
Användarfrågor om SUP50T2 SONY
0 fråga om denna apparat. Svara på dem du kan eller ställ din egen.
Ställ en ny fråga om denna apparat
Ladda ner instruktionerna för din Tillbehör för elektronisk enhet i PDF-format gratis! Hitta din manual SUP50T2 - SONY och ta tillbaka ditt elektroniska enhet i hand. På denna sida publiceras alla dokument som behövs för att använda din enhet. SUP50T2 av märket SONY.

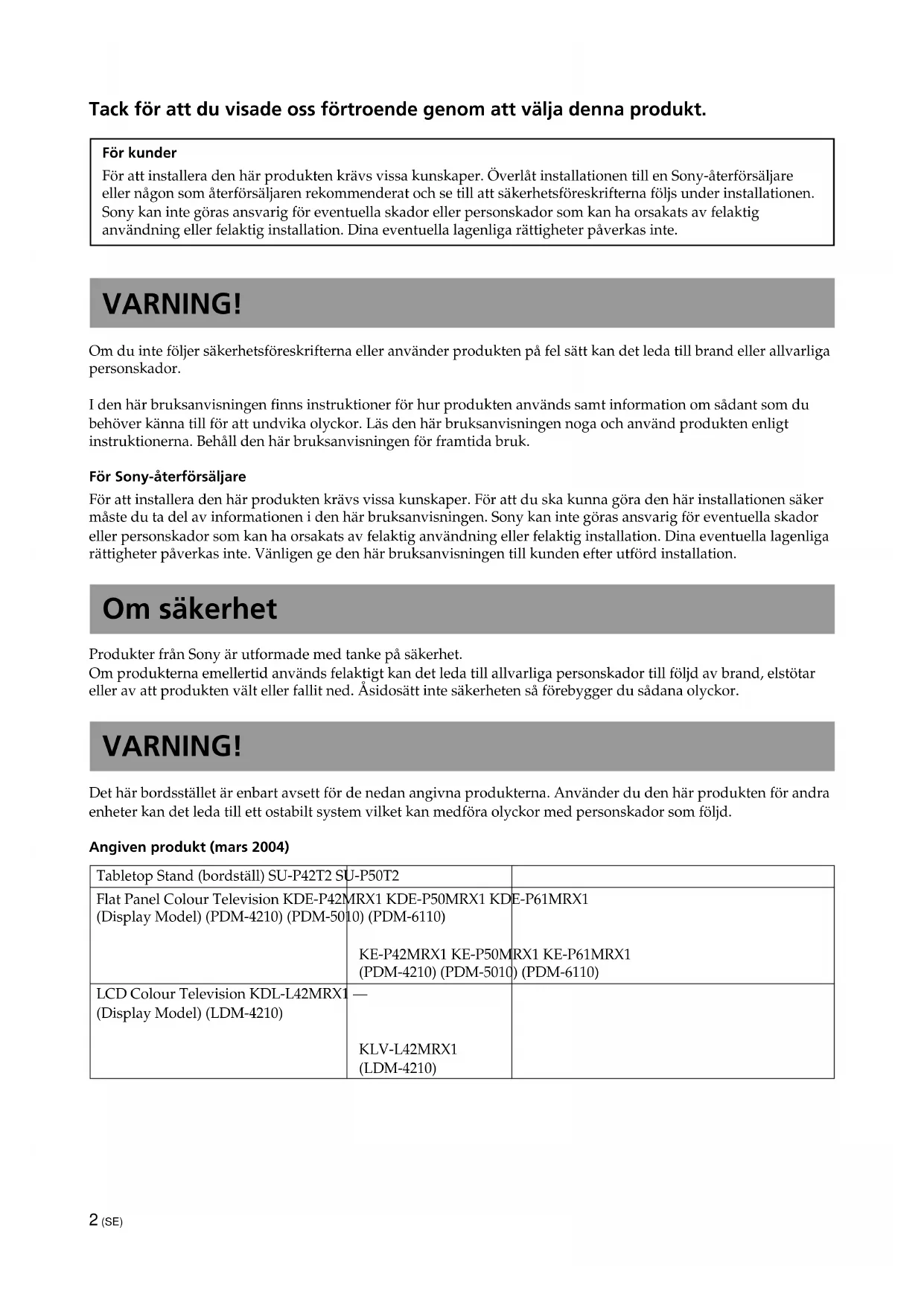

BRUKSANVISNING SUP50T2 SONY
Pas pågressive händerte eller fingre, när du monterer bordstanderen.
For att installerera den har Produkten kravs vissa kunskaper. Overlät installationen till en Sony-aterforsäljare erler;nagson som aterforsäljaren rekommenderat och se till att sakerhetsforeskrifterna foljs under installationen. Sony kan inte goras ansvarig for eventuella skador erler persorskador som kan ha orsakats av felaktig anvandning erler felaktig installation. Dina eventuellalagenliga rattigheter paverkas inte.
WARNING!
Om du inte foljer sakerhetsforeskrifterna eller anvanderprodukten på fel satt kan det leda till brand eller allvarliga personskador.
I den har bruksanvisingen finns instruktioner for hurprodukten anvandsamt information om sadtant som du behover kanna till for att undvika olyckor. Las den har bruksanvisingen noga och anvandprodukten enigt instruktionerna. Behall den har bruksanvisingen for fremtida bruk.
For Sony-aterforsäljare
For att installerera den har Produkten kravs vissa kunskaper. For att du sca kunna gora den har installationen saker maste du ta del av informationen i den har bruksanvisingen. Sony kan inte goras anvariig for eventuella skador ell persorskador som kan ha orsakats av felaktig anvandning ell felaktig installation. Dina eventuellalageniga rattigheter paverkas inte. Vänligen ge den har bruksanvisingen till kunden after utfords installation.
Om sakerhet
Produkter frän Sony ar utformade med tanke på sakerhet.
Om Produkterna emellertid anvands felaktigt kan det leda till allvarlga personskador till foljd av brand, elstotar ell er av attprodukten valt ellerr fallit ned. Asidosatt inte sakerheten sa forebygger du sadana olyckor.
WARNING!
Det har bordsstallet ar enbart avsett for de nedan angivna produkterna. Anvander du den har Produkten for andra enheter kan det leda tillett ostabilt system vilket kan medfora olyckor med personskador som foljd.
Angiven Produkt (mars 2004)
| Tabletop Stand (bordställ) SU-P42T2 SU-P50T2 | ||
| Flat Panel Colour Television KDE-P42MRX1 (Display Model) (PDM-4210) (PDM-5010) (PDM-6110) KE-P42MRX1 KE-P50MRX1 KE-P61MRX1 (PDM-4210) (PDM-5010) (PDM-6110) | ||
| LCD Colour Television KDL-L42MRX1 (Display Model) (LDM-4210) | — KLV-L42MRX1 (LDM-4210) | |
Förkunder
WARNING!
Om foljande sakerhetsforeskrifter inte foljs kan det leda till allvarlga personskador erler i värsta fall dödsfall som följd av brand eller elskador erler att Produkten välter erler faler ned.
Överlät installationen till Sony-Äterförsäljare.
Om andra personer an Sony-aterforsaljare utfor installationen kan det leda till allvarlga personskador, aftersom bildskarmen ar mycket tung.
Tänk på följande sä undviker du risken att stället valter.
Om du inte foljer instruktionerna kan stallet valta (t.ex. i vissa omraden under en jordbavning) med personskador erler materiella skador som folid. Dra ett rep, en kedja eller liknande genom sakerhetshalen upptill pa monteringsplattan och forankra repet i vaggen, en pelare eller liknande sa att du far en sakerhetsanordning som hindrar bordstallet fran att valta.
Se till att du placerar bordsstallet pa en stabil och plan yta.
Installera inte bordsstället sa att det lutar at nagot hall. I sa fall kan bordsstället valta ell er sa kan bildskärmen falla i golvet. Det medfor risk for skador pa person och/eller egendom.
Se till att du placerar bordsstallet pa en stabil yta.
Stället kan välta om du placerar det på en ostabil yta. Det medfor risk För skador på person och/eller egendom.
Luta dig inte mot aller hang i bildskärmen nar den ar installerad på bordsstället.
Bordsstället kan välta, eller sä kan bildskärmen falla i golvet och orsaka allvarliga personskador, aller i varsta fall dödsfall.
Täck inte für ventilationshålet på bildskärmen.
Om du tacker over ventilationshålet (med tyg eller liknande) kan encheten overhettas och orsaka brand.
Se till att inte nätkabeln eller bildskärmskabelnkommen i kläm.
- Kontrollera noga att varken nätkabeln eller bildskärmskabelnkommen i klam\ när du monterar bildskärmen pa bordssstativet. Om nätkabeln ellern bildskärmskabeln skadas kan det leda till brand erller Eskador.
- Se upp sa att du inte trampar pa nätkabeln eller bildskärmskabeln nar du bar bordsstallet. Nätkabeln eller bildskärmskabeln kan skadas, vilket i sin tur kan leda till brand eller elskador.
Om du bär stället bör du göra det på det satt som beskrivs iBruksanvisningen.
Om du bar stallet pa fel satt kan du tappa det med personskador som foljd.
Se upp sà att du inte snavar pà natakabeln eller bildskärmskabeln.
Om du skulle snubbla pa natakeln ell bildskarmskabeln kan bordstallet valta och skada nagon eller nagot.
Bär inte bordsstället sö länge bildskärmen ar monterad på det.
Montera bort bildskärmen om du behöver flytta bordsstallet. Om du flyttar bordsstallet med bildskärmen monterad kan bildskärmen lossna och orsaka persorskador.
WARNING!
Om du inte foljer följande sakerhetsforeskrifter finns det risk for persorskador erer skador pa eigendom.
Använd inte bordsätlet für nagra andra encheter an de som det ar avsett for.
Det har stället ar ett bordsställ som enbart ar avsett for den specificeradeprodukten. Om du använder det for andraprodukter kan det leda till att stället välter vilket kan orsaka skador på person och egendom.
Se till att du anvander sakerhetsskruvarna.
Om du inte anvander sakerhetsskruvarna kan bildskarmen lossna och falla i golvet vilket kan orsaka personskador.
Om installationen
V id monteringen bor du lagga forpackningsmaterialialet pa golvet sa att det inte skadas.
- Placera stället på en plan och stabil yta. Se till att du inte placer stället snett eller sa att det lutar at nagot häll. Du undviker det här genom att iakta foljande säkerhetsföreskrifter.
- Om du placerar stället på en mjuk yta, t.ex. en matta, bör du Först lagga nagot hårt under det.
- Placera inte stället på en plats)där det utsäts for direkt solljus erler i narheten av ett varmeeelement.
- Placera inte stället)där det ar varmt eller fuktigt,inte heller utomhus.
Om användning
Du haller stallet rent genom att d'och d'a torka av det med en mjuk, torr duk. Envisa flackar farr du bort genom att anvanda en mjuk duk latt fuktad med ett utspatt rengoringsmedel. Torka sedan after med en mjuk, torr duk. Anvand inga kemikalier, som t.ex. thinner erller bensin, aftersom de skadar stallets ytbehanding.
Montering av bordstället
För Sony-Äterförsäljare
Till Sony-Äterförsäljare
Följande instruktioner gäller bara für Sony-Äterförsäljare. Läs ovanstäende sakerhetsföreskrifter noga och slapp aldrig tanken på sakerheten, varé sig under installation, underhäll, kontroll eller reparation av den härprodukten.
Se till att ni ar två som hjälpss at under installationen.
Se till att minst två personer installerar bildskärmen på bordsstålet. Olycksrisiken ökar om du utför monteringsarbetet ensam.
Se till att du foljer instruktionerna i bruksanvisningen när du monterar bordsstället sà att arbetet blir rätt utfört.
Om参加会议者发言。
Se upp sä att du inte skadar händer eller fingrar när du utför monteringsarbetet.
Var forsiktig sa att du inte skadar dina hander erler fingrar nar du satter ihop bordstallet och monterar bildskarmen.
Tänk på sakerheten när du monterar bildskärmen och följ monteringsanvisningarna noga.
Dra at skruvarna ordentligt.
Om inte monteringen gös på rätt satt kan bildskärmen falla av och orsaka skador.
Kontrollera medfoljande tillbehör
| Tillbehör Antal Tillbehör Antal | |||
| Monteringsplatta Försänkt skruv | |||
| 1 | Säkerhetsskruv | ||
| Ställ 2 | |||
| 1 Kabelklamm | lämma | 1 |
Ha en phillipsmejsel (en form av stjärnskruvmejsel) till hands innan du börjar monteringen.

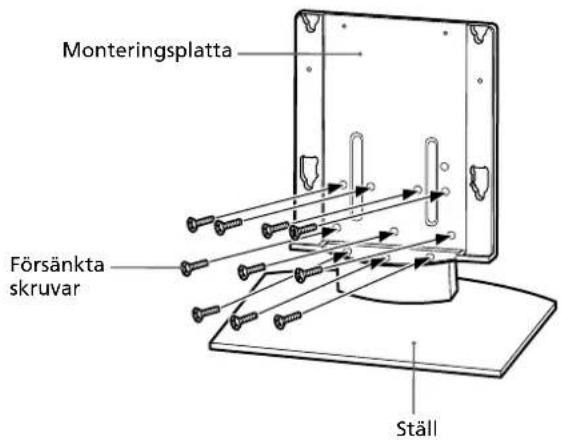

Skruva fast monteringsplattan
Passa in monteringsplattan over skruvhålen i stället. Skruva sedan fast monteringsplattan med 10 försänkta skruvar.
Se till att du har hjalp av tvåller fler personer som haller i delarna nr du gör det hare. Skruva at de 10 forsankta skruvarna ytterligare en gang till after det att du har skruvat dem provisoriskt.
Obs!
Se till att stället hälls stadigt och iett fast grep.
Se uppl!
Om du anvander en elektrisk skruvdragare staller du vridmomentet pa ungefjar 2,45 N·m.
Använd inte en slagskruvmejsel. Om du använder en slagskruvmejsel, aller en skruvmejsel med ett vridmoment utanfor det rekommenderade vardet, kan skruvarna bli forhrt atdragna, vilket kan skada skruvarna erlerprodukten. Stallet kan falla i golvet och orsaka allvarliga personskador.
Montera bildskärmen
WARNING!
Anslut inte natkabeln till ett vagguttag forran du ar klar med monteringen. Om natkabelnkommen i klam under ell er mellan olica delar av utrustingen kan det leda till kortslutning ell elskador.
Om du skulle snubbla pa natakeln eller bildskarmen kan stallet valta och skada nagon eller nagot.
1
Montera bildskärmen på bordsstallet.

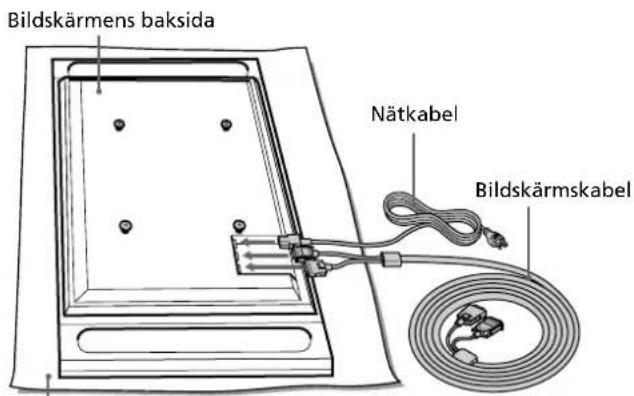

Anslut natkabeln och bildskärmskabeln till bildskärmen.
Tips!
Mer information om hur du ansluter nätkabeln och bildskärmskabeln finns iBruksanvisningen till Sony Flat Panel Colour Television erer LCD Color Television.
Obs!
O m högtalarna belastas med bildskärmens vikt kan det leda till att de deformeras aller att det blir glappkontakt i dem. Det undviker du genom att tanka på foljande. (endast KDE-P61MRX1, KE-P61MRX1, KDL-L42MRX1, KLV-L42MRX1)
- Bar inte bildskärmen i högtalarna.

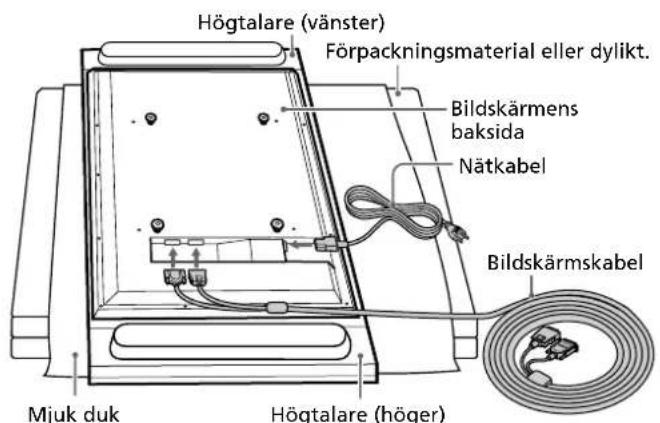

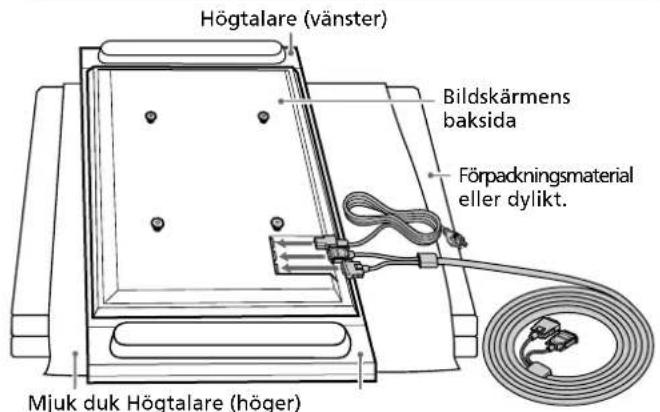

N ar du ansluter kablar till bildskarmen bor du lagga forpackningsmaterial erleriknande pa golvet,agg sedanbildskarmen med skarmen nedat,sa atthogtalarna pa vardera sidan avbildskarmen ligger fria franforpackningsmaterial etller det underlag som du anvander.
- Set till att bildskärmen ligger stabilt.
- Skydda bildskarmens skarmyta fran smuts och eventuella skador med en mjuk duk, en filt eller liknande.
Mjukduk
KDE-P42MRX1/KE-P42MRX1/KDE-P50MRX1/KE-P50MRX1
KDE-P61MRX1/KE-P61MRX1
KDL-L42MRX1/KLV-L42MRX1
Frän och med nu ar de Bilder som visasutan modellbeteckning baserade pa farg-TV:n Flat Panel KDE-P42MRX1, KE-P42MRX1.

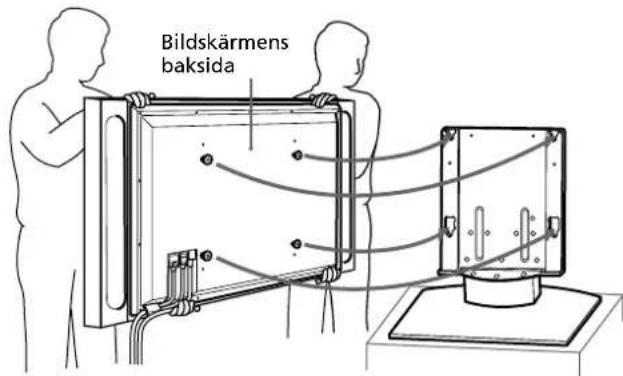

2 Se till att minst två personer häller i Höger och vänster over- och undersida av bildskärmen nr krokarna på baksidan av bildskärmen skapassas in i halen pa ställets fixtur. Se till att krokarna på bilskärmens baksida verkligen ar ordentlich insatta i fixturens fyra hal.
Obs!
Se upp sa att du inte snavar pa natakabeln.
eller bildskarmskabeln.

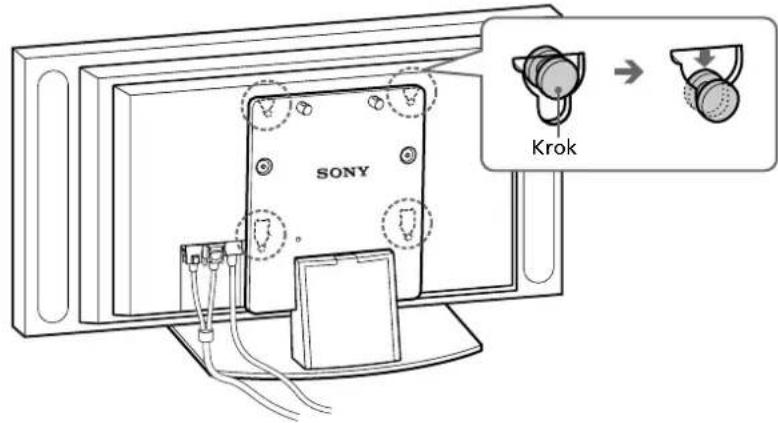

Skjut bildskärmen rakt nedat tills den har hakat fast.
Obs!
- Skjut bildskärmen nedat sa langt det gär. Se till att bildskärmen sitter horisontellt i stället.
H all fast bordstallet samtidigt som bildskarmen sats plaats.

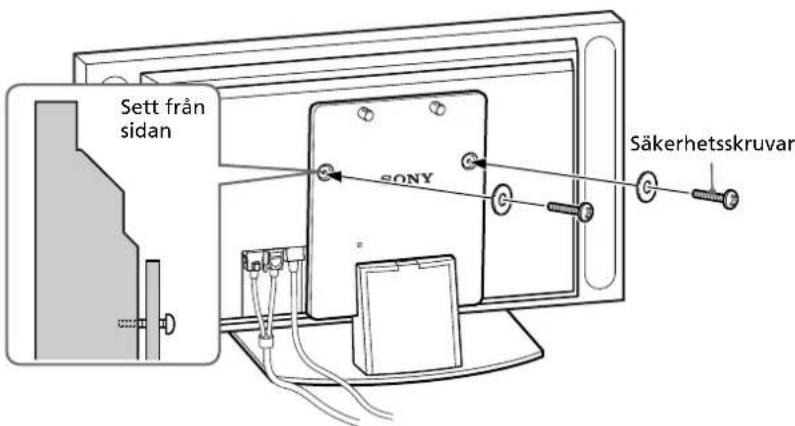

Säkra bildskärmen mot stället med de två sakerhetsskruvarna.
3
Dra nätkabeln och bildskärmskabeln genom stället.

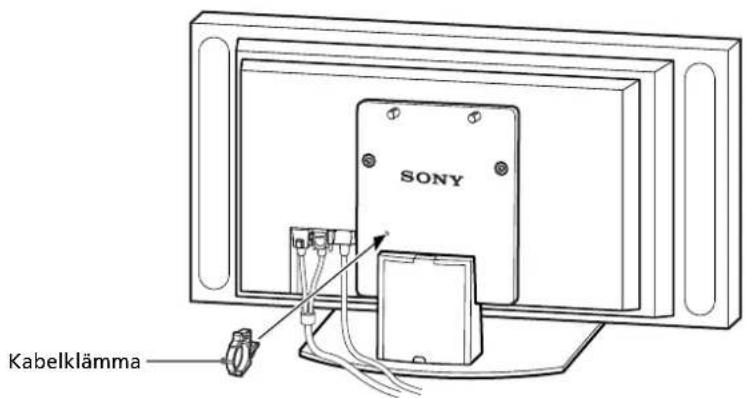

Fäst kabelkämman på monteringsplattan.

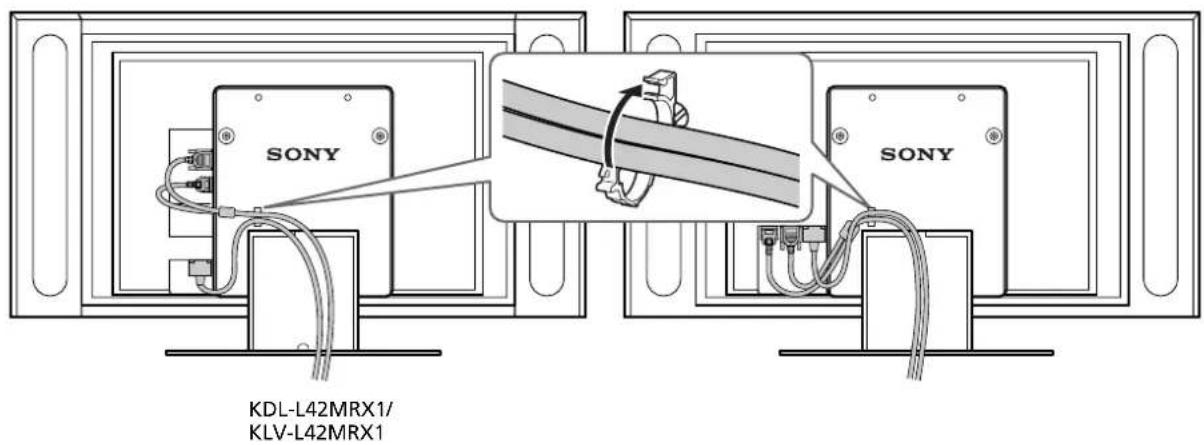

2Dra nätkabeln och bildskärmskabeln genom kabelklämman och fäst dem.

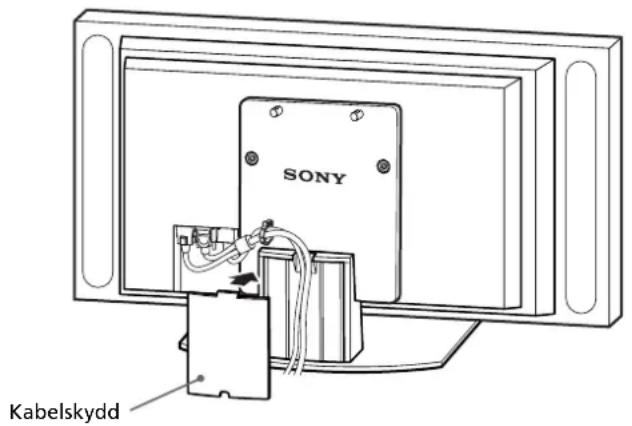

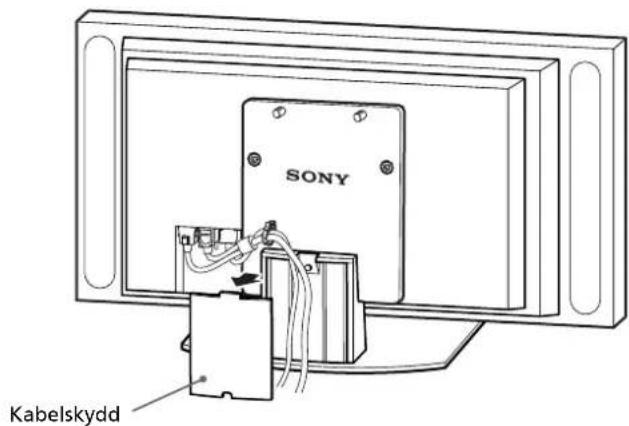

Ta bort kabelskyddet fran stallet och dra natkabeln och bildskärmskabeln pa insidan av stallet.
Satt tillbaka kabelskyddet pa stallet.

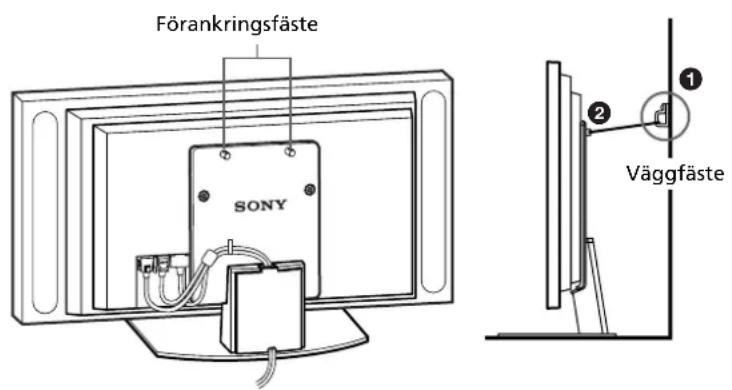

Sakerhetsåtgärder for att Förhindra att stället välter
WARNING!
Tänk på foljande sä undviker du risken for att stället välter. Om du inte foljer instruktionerna kan stället välta (t.ex. i vissa områden under en jordbävning) med personskador erer materiella skador som följd. Förhindra stället frän att välta genom att forankra det i en vagg, pelare erler liknande.
Haett rep, en kedja ell liknande (finns att kopa i handeln) och ett vaggfaste redo i forvag.
Fast vaggfustet i en stadig vagg ell pelare.
Dra repet aller kedjan genom de bada halen pa forankringsfastet och fcast sedan den andra性和en av repet,ller kedjan,till vaggfastet.

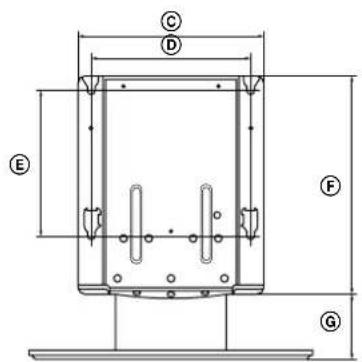

Specificationer
| SU-P42T2 SU-P50T2 | |||
| Mått: (mm) A 500 600 | |||
| B 295 321 | |||
| C 392 | |||
| D 340 | |||
| E 310 | |||
| F 461 | |||
| G 141 | |||
| H 602 | |||
| Vikt: (kg) | 16,0 19,0 | ||
Utförande och specificationer kanändras utan foregående meddelande.
