Type de produit	Mallette de transport souple
Marque	Sony
Modèle	LCS-F01D
Dimensions (L x H x P)	158 x 160 x 57 mm (6 1/4 x 6 3/8 x 2 1/4 po)
Poids	Environ 280 g (9,9 oz)
Matériau principal	Synthétique résistant
Compatibilité	Adaptateur sans fil DWA-F01D de Sony
Fixation de la batterie	Oui, pour batteries NP-F570, NP-F770, NP-F970
Fenêtre transparente	Oui, pour visualiser l'afficheur et les indicateurs
Languettes de protection	Oui, pour accès aux connecteurs, interrupteurs et batterie sans retirer l'adaptateur
Bandeulière fournie	Oui, avec attache réglable
Plaque de montage	Oui, pour fixation sur caméscope (nécessite support séparé)
Boucle de câble CC	Oui, pour fixer le câble d'alimentation
Raccordement XLR	Possible via languettes spécifiques
Accessoires inclus	Plaque de montage, bandoulière, mode d'emploi
Entretien	Nettoyer avec un chiffon doux et sec ; éviter solvants et produits abrasifs
Sécurité	Vérifier le bon fonctionnement avant utilisation ; ne pas utiliser si endommagé
Réparabilité	Réparation par un professionnel qualifié recommandée
Garantie	Consulter les conditions de garantie Sony

FOIRE AUX QUESTIONS - LCS-F01D SONY

Comment insérer le DWA-F01D dans la mallette LCS-F01D ?

Ouvrez les languettes de protection supérieures (2, 3, 5, 10) et insérez le DWA-F01D par le haut. Refermez d'abord la languette 16, puis 2, 3 et 5. Assurez-vous que les languettes ne soient pas coincées à l'intérieur.

Peut-on fixer une batterie à l'intérieur de la mallette ?

Oui, la mallette est conçue pour accueillir une batterie fixée sur le DWA-F01D. Ouvrez les attaches des languettes 13 et 14, fixez la batterie, puis refermez les languettes en épousant sa forme.

Quels types de batteries sont compatibles avec la mallette ?

Les batteries Sony NP-F570, NP-F770 et NP-F970 sont compatibles. Pour les autres modèles, il peut être nécessaire de retirer la batterie avant de sortir l'adaptateur de la mallette.

Comment monter la mallette sur un caméscope ?

Utilisez la plaque de montage fournie (19) et un support de montage séparé (A-8278-057-B). Fixez la plaque au caméscope, puis encliquetez la mallette. Pour démonter, appuyez sur le levier en haut de la plaque.

Comment fixer la bandoulière sur la mallette ?

Passez la bandoulière dans le point de fixation (6), puis dans l'attache (20). Ajustez la longueur et tirez pour fixer. La bandoulière permet de porter l'adaptateur à l'épaule.

Comment accéder aux connecteurs sans retirer l'adaptateur ?

Ouvrez les languettes de protection correspondantes : 7, 10, 11, 12 pour les câbles, 2 et 3 pour le connecteur XLR. Vous pouvez utiliser la boucle de câble CC (9) pour fixer le câble d'alimentation.

La mallette est-elle étanche ?

Non, la mallette LCS-F01D n'est pas conçue pour être étanche. Elle protège contre la poussière et les chocs légers, mais ne doit pas être exposée à la pluie ou à une forte humidité.

Quels accessoires sont fournis avec la mallette ?

La mallette est livrée avec une plaque de montage, une bandoulière et un mode d'emploi. L'adaptateur sans fil DWA-F01D et la batterie sont vendus séparément.

Comment nettoyer la mallette LCS-F01D ?

Nettoyez la mallette avec un chiffon doux et sec. N'utilisez pas de solvants, de produits abrasifs ou de nettoyants chimiques qui pourraient endommager le matériau.

Où trouver la notice complète de la mallette ?

La notice complète est disponible en téléchargement gratuit au format PDF sur notice-facile.com. Vous pouvez également demander une traduction dans votre langue.

MODE D'EMPLOI LCS-F01D SONY

Mode d'emploi Manual de instrucciones

Avant d'utiliser l'appareil, veuillez lire attentivement ce manuel et le conserver pour future référence.

Présentation

La mallette de transport souple LCS-F01D est une mallette de transport spécialement conçue pour l'adaptateur sans fil DWA-F01D de Sony (non fourni). - La batterie (non fournie) peut être fixée à l'adaptateur DWA-F01D lorsqu'il est dans la mallette.
- En ouvrant les languettes de protection, vous pouvez raccorder les câbles et faire fonctionner les interrupteurs et les touches sans avoir à retirer le DWA-F01D de la mallette.
- La fenêtre transparente vous permet de voir l'afficheur et les indicateurs du DWA-F01D.
- Il est possible de fixer une bandoulière à la mallette.
- La plaque de montage fournie peut être utilisée pour monter la mallette sur un caméscope.

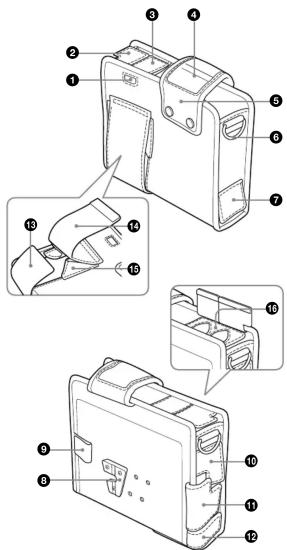

Identification des parties (Figure A)

① Fenêtre de l'indicateur
② Languette de protection supérieure
③ Languette de protection supérieure
du connecteur OUTPUT 2
- l'effetre des indicateurs, l'afficheur du récenteur
⑤ Languette de protection du
récepteur
6 Point de fixation de la bandoulière
7 Languette de protection connecteurs
8 Griffe en V
⑨ Boucle du câble CC

10 Languette de protection des
connecteurs
Languette de protection des connecteurs
12 Languette de protection des
connecteurs
13 Languette de protection de la
batterie (inferredue)
Languette de protection de la batterie (supérieure)
15 Languette de protection de la
batterie (latérale)
18 Rabat du connecteur OUTPUT

Insertion du DWA-F01D dans la mallette (Figure B)

Ouvrez les languettes de protection supérieures de la mallette (2, 3, 5, 10) et insérez le DWA-F01D (17) par le haut de la mallette. Fermez d'abord (16), puis fermez (2, 3 et 5). Fermez les boutons-pression de (5).

Remarques

• Lors de l'insertion du DWA-F01D, veillez à ce que les languettes de protection supérieures et les rabats ne restent pas coincés à l'intérieur.
• Lors du raccordement des câbles aux connecteurs du DWA-F01D, veillez à ce que les lançettes de protection ne restent pas coincées.
• Si une batterie autre que la NP-F570 (NP-F770, NP-F970) est fixée, retirez la batterie de l'adaptateur DWA-F01D avant de le retirer de la mallette.

Fixation de la batterie au DWA-F01D (Figure C)

1. Défaites les attaches pour ouvrir 13 et 14.
2. Fixez la batterie au DWA-F01D. (Pour en savoir plus sur la fixation, consultez le mode d'emploi du DWA-F01D.)
3. Placez 13 et 14 de façon à épouser la forme de la batterie et fermez les attaches

Montage sur un caméscope (Figure D)

Utilisez un support de montage fourni séparément (A-8278-057-B) (18) et la plaque de montage fournie (19) pour monter la mallette sur un caméscope. Lors du démontage du DWA-F01D de la plaque de montage, appuyez sur le levier situé en haut de la plaque.

En modifiant la position à laquelle Ⓑ est fixée, vous pouvez modifier la position de montage gauche/droite du DWA-F01D sur le caméscope.

Remarque

Lors de la fixation de Ⓑ, vérifiez que son orientation haut/bas est correcte et serrez fermement les trois vis pour éviter toute chute accidentelle.

Raccordement d'un connecteur XLR (Figure E)

1. Ouvrez ② et ③.
2. Raccordez le connecteur XLR tout en laissant 16 fermé.

Remarques

- Veillez à ce que 16 ne reste pas coincé.

- Insérez le connecteur jusqu'à ce qu'il se mette en place en émettant un déclic.

Fixation de la bandoulière (Figure F

En fixant la bandoulière fournie à la mallette, vous pouvez utiliser le DWA-F01D alors qu'il est suspendu à votre épaule.
1. Passez la bandoulière dans ⑥.
2. Passez la bandoulière dans l'attache (20), ajustez la longueur, puis tirez sur la bandoulière pour la fixer.

Raccordement des câbles

Ouvrez 7. 10. 11 et 12 et raccordez les câbles.
Vous pouvez utiliser Ⓧ pour fixer le câble d'alimentation.

Remarque

Lors du raccordement des câbles aux connecteurs du DWA-F01D, veillez à ce que les languettes de protection et les rabats ne restent pas coincés.

Spécifications

Di
158 × 160 × 57 ~mm (6^1/4 × 6^3/8 × 2^1/4 po) (L × H × P)
Poids Environ 280 g (9.9 oz)

Accessoires fournis Mode d'

Plaque de montage (1)

Bandoulière (1)

La conception et les spécifications sont modifiables sans préavis.

Remarque

Vérifiez toujours que l'appareil fonctionne correctement avant l'utilisation. Sony n'assumera pas de responsabilité pour les dommages de quelque sorte qu'ils soient, incluant mais ne se limitant pas à la compensation ou au remboursement, à cause de la perte de profits actuels ou futurs suite à la défaillance de cet appareil, que ce soit pendant la période de garantie ou après son expiration, ou pour toute autre raison quelle qu'elle soit.
