703 S2 - Haut-parleur BOWERS & WILKINS - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Enceinte colonne
Marque	Bowers & Wilkins
Modèle	703 S2
Catégorie	Haut-parleur passif
Type d'enceinte	Colonne basse réflexe avec évent(s) de décompression
Matériau du coffret	MDF avec placage bois véritable vernis UV
Connectique	Deux paires de borniers (bi-câblage possible)
Accessoires fournis	4 pieds caoutchouc, 4 pointes M6, 4 écrous de blocage, 1 support de sol, 4 vis M6x35 mm, 4 rondelles pleines, 4 rondelles autobloquantes, 1 clé Allen, 1 tampon en mousse (réglable en deux parties)
Positionnement	Au sol ; distance entre enceintes : 1,5 à 3 m ; distance aux murs : ≥ 50 cm
Polarité	Respecter la polarité (+ rouge, – noir)
Réglage des graves	Tampons en mousse pour atténuation (partie extérieure ou totalité)
Rodage	Environ 15 heures d'utilisation normale pour les composants mécaniques
Entretien	Dépoussiérer avec chiffon doux ; nettoyer surfaces peintes avec eau savonneuse sans parfum ; éviter contact avec les haut-parleurs
Précautions champs magnétiques	Distance ≥ 50 cm des écrans CRT, bandes magnétiques, etc.
Bi-câblage / Bi-amplification	Possible en retirant les liaisons entre borniers
Fixation du socle	Aligner le socle (flèche vers l'avant), fixer avec vis et rondelles, serrer à la clé Allen
Utilisation recommandée	Stéréo et home cinéma
Conformité	RoHS, REACH, WEEE
Évents	Deux évents de décompression avec tampons en mousse
Stabilité	Utiliser les pointes ou pieds caoutchouc pour équilibrer sur le sol

FOIRE AUX QUESTIONS - 703 S2 BOWERS & WILKINS

Comment installer les pointes de découplage ?

Vissez complètement les pointes dans les inserts filetés du support de sol. Si le sol est dur, placez une rondelle métallique sous la pointe pour protéger la surface. Pour un sol moquetté, vissez les écrous de blocage de manière à affleurer la moquette une fois les pointes en contact avec le sol dur. Ajustez les pointes jusqu'à ce que l'enceinte soit parfaitement équilibrée, puis serrez les écrous contre la base.

Quelle distance idéale entre les enceintes pour une écoute stéréo ?

Placez les deux enceintes à 1,5–3 m l'une de l'autre, formant un triangle équilatéral avec votre position d'écoute. Éloignez-les d'au moins 50 cm du mur arrière et des murs latéraux pour éviter une amplification artificielle des graves.

Comment réduire le niveau des graves si le son est trop lourd ?

Utilisez les tampons de mousse fournis dans les évents de décompression. Insérez seulement la partie extérieure pour une réduction modérée, ou la totalité du tampon pour une réduction plus importante. Vous pouvez aussi éloigner les enceintes des murs.

Puis-je bi-câbler ou bi-amplifier ces enceintes ?

Oui, retirez simplement les liaisons métalliques entre les deux paires de borniers (une paire pour les aigus/médiums, l'autre pour les graves). Reliez chaque paire indépendamment à l'amplificateur ou à deux amplificateurs séparés. Le bi-câblage améliore la résolution des détails fins.

Quelle est la période de rodage nécessaire ?

Comptez environ un week-end pour la stabilisation thermique si l'enceinte a été stockée au froid, puis une quinzaine d'heures d'utilisation normale pour que les suspensions des haut-parleurs se libèrent et atteignent leurs performances optimales.

Comment nettoyer le coffret sans l'abîmer ?

Dépoussiérez avec un chiffon doux sec. Pour les taches, utilisez un chiffon humide avec de l'eau et du savon dilué sans parfum. Pour les marques tenaces, vaporisez un nettoyant pour vitres sur le chiffon (pas directement sur l'enceinte) et essuyez. Ne touchez jamais les haut-parleurs et évitez les produits abrasifs, acides ou antibactériens.

Les enceintes génèrent-elles des champs magnétiques dangereux ?

Oui, les haut-parleurs créent des champs magnétiques. Gardez une distance d'au moins 50 cm avec les téléviseurs à tube cathodique (CRT), les bandes magnétiques, les cartes de crédit, etc. Les écrans LCD, OLED et plasma ne sont pas affectés.

Comment fixer le socle pour une meilleure stabilité ?

Couchez l'enceinte sur un tissu épais, la base dépassant du bord. Alignez le socle avec les trous de fixation, la flèche gravée pointant vers l'avant. Insérez les rondelles (d'abord la pleine, puis l'autobloquante) et vissez avec les vis M6 fournies à l'aide de la clé Allen. Serrez soigneusement.

Que faire si l'enceinte n'est pas stable sur le sol ?

Si vous utilisez les pointes, dévissez légèrement une ou plusieurs pointes jusqu'à ce que l'enceinte soit parfaitement équilibrée. Pour un sol dur sans moquette, utilisez les pieds en caoutchouc fournis à la place des pointes, et ajustez-les de la même manière. Serrez ensuite les écrous de blocage.

Puis-je utiliser les enceintes dans un système home cinéma ?

Oui, en tant qu'enceintes frontales. Placez-les plus près l'une de l'autre qu'en stéréo (environ 50 cm de chaque côté de l'écran) pour une image sonore cohérente avec l'image vidéo. Éloignez-les d'au moins 50 cm des murs adjacents si possible.

MODE D'EMPLOI 703 S2 BOWERS & WILKINS

Bienvenue et merci d'avoir besoin Bowers & Wilkins. Notre fondateur, John Bowers, était persuadé qu'une conception imaginative, des innovations en terme d'ingénierie et des technologies parmi les plus avances, étaient les clés ouvrant les portes du plaisir de l'écoute à domicile. Ce qu'il croyait fait partie de ce que nous continuons encore à partager et se retrouvant dans tous les produits que nous connaçons aujourd'hui.

Vous disposez d'un produit dont les haute performances meritent une installation soignee, par consequent nous youssuggerons de consacrer un peu de temps a dire ce manuel avant de commencer a l'utiliser. Rendez vous a la page 11

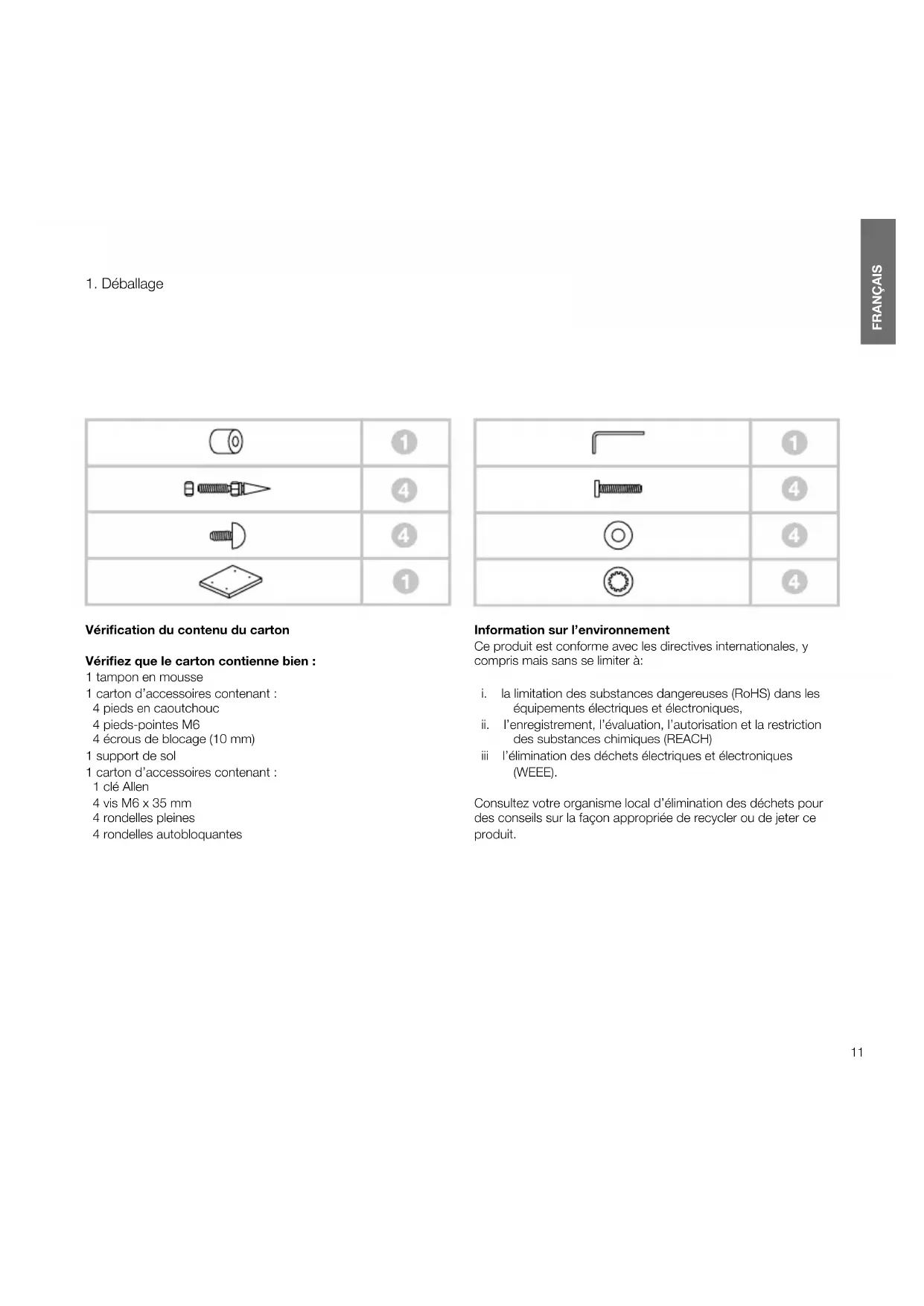

Verification du contenu du carton

Vérifiez que le carton contienne bien :

1 tampon en mousse
1 carton d'accessoires contenant :
4 pieds en caoutchouc
4 pieds-pointes M6
4écrous deblocage (10 mm)
1 support de sol
1 carton d'accessoires contenant :
1 clé Allen
4 vis M6 x 35 mm
4 rondelles pleines
4 rondelles autobloquantes

Information sur l'environnement

Ce produit est conforme avec les directives internationales, y compris mais sans se limiter à:

i. la limitation des substances dangereuses (RoHS) dans les équipements electriques et Electroniques,
ii. l'enregistrement, l'évaluation, l'autorisation et la restriction des substances chimiques (REACH)
iii l'elimination des déchets électriques et électroniques (WEEE).

Consultez votre organisme local d'élimination des déchets pour des conseils sur la façon appropriée de recycler ou de jeter ce produit.

2. Positionnement

Installation des enceintes

Les enceintes sont uniquement prévues pour être directement posées au sol. Il est important de s'assurer qu'elles sont parfaitement équilibrées sur le sol, en utilisant les pointes de découplage fournies partout où cela est possible. De plus, fixez le support de sol (socle) pour une meilleure stabilité.

Vous pouvez fixer le socle pendant la phase de déballage, en suivant les indications situées sur la partie supérieure du carton. Sinon, vous pouvez fixer le socle une fois l'enceinte complètement déballée en prénant soin d'intercaler un tissu écais sur un support ajustat, comme par exemple une table. Couchez l'enceinte sur le coté en faisant légèrement déborder la base de l'enceinte de la table pour fixer le socle. Alignez le socle avec ses trous de fixation prsentés à la base du coffret de l'enceinte, en vous assurant que la flèche gravée sur le support pointe bien vers l'avant de l'enceinte. Fixez le socle en utilisant les rondelles et les vis fournies. Placez les rondelles autobloquantes entre les rondelles pleines et les vis. Serrez soignement chaque vis avec la clé Allen fournie.

Les pieds-pointes fournis sont concus pour transpercer la moquette et prendre directement contact sur le sol en dur. Avant de lesmettre en place,vissez les écrous en les laissant libres, de telle maniere qu'ils affleurent la moquette une fois les pointes correctement mises en contact avec le sol en dur. Vissez complètement les pointes dans les inserts filétés du support de sol. Si l'enceinte n'est pas totalment stable sur le sol, dévissez une ou plusieurs pointes jusqu'à ce que l'enceinte soit parfaitement équilibrée sur le sol. Une fois cela assure, vissez complètement chaque écrou de blocage vers la base de l'enceinte. Il est conseilé de garantir l'équilibrage parfait de chaque enceinte seulement après avoir précisé déterminé sa position dans la piece d'écoute.

S'il n'y a pas de tapis/moquette et que vous vouliez éviter d'abimer la surface du sol, insérer entre la pointe et le sol une rondelle de métal pour le protégé (une piece de monnaie par exemple) ou servez vous des pieds caoutchouc fournis. Fixez les pieds caoutchouc et ajustez-les de la même façon que les pointes.

Choix de la position

Le réglage de la position des enceintes au moment de leur installation est susceptible d'améliorer grandement les résultats sonores, et constitue donc une première étape essentielle.

Qu'il s'agisse d'une installation stéreophonique ou multicanal Home Cinema, faites en sorte que l'environnement acoustique de chaque enceinte soit le plus identique possible dans son caractère sonore. Par exemple, si une des enceintes est placée pres d'un mur lisse et nu, tandis que l'autre se trouve proche d'épais tissus et tapis, la qualité et l'équilibre stéreophonique finaux risquent fort d'être compromis.

Systèmes stéréophoniques conventionnels

Comme base de départ, placer les deux enceintes éloignées entre 1,5 et 3 mètres l'une de l'autre, formant ainsi les deux angles d'un triangle équilatéral dont le troisième angle sera la position d'écoute privilégiee. Les enceintes seront également éloignées d'environ 50 centimètres du mur arrêté et des murs lateraux (ci-dessus).

Systèmes Home Cinema

Si les enceintes sont utilisées en tant qu'enceintes frontales d'un système Home Cinema, elles doivent être plus rapprochéées l'une de l'autre que dans le cas d'une installation stéreophonique traditionnelle, car les enceintes Surround arrière ont tendance à agrandir l'image sonore générale. Positionné les deux enceintes à environ 50 centimètres de chaque côté de l'écran, afin de conserver une image sonore en rapport avec l'image video. Comme pour un système audio stéreo traditionnel, les enceintes devront idéalement être éloignées d'au moins 50 centimètres des murs adjacents. Si les enceintes doivent être plaquées contre le mur arrêté, pour des raisons pratiques, il peut en résultat une augmentation artificielle du niveau de grave : voir à ce sujet le paragraphe Ajustements plus loin dans ce manuel pour l'utilisation optime des tamponés de mousse foumis.

Champs magnétiques

Les haut-parleurs à l'intérieur de l'enceinte générent des champes magnétiques qui peuvent s'étendre au-delà du coffret de l'enceinte. Nous vous recommendons donc de tener éloignés d'au moins 50 centimètres des enceintes les apparèils sensibles à ces champes magnétiques (televisions et moniteurs informatiques à tube cathodique CRT, cassettes et bandes magnétiques audio et video, cartes magnétiques, etc.). Les écrons LCD, OLED et plasma ne sont pas affectés pas les champes magnétiques.

3. Connexions

Tous les branchements doivent être effectués les apparciels étant tous éteints.

Il y a deux paires de prises réunies entre elles à l'arrière de chaque enceinte. Pour les branchements classiques (ci-dessus à gauche), les connexions reliant les prises ( comme installé à la livraison) doivent impératifement rester en place, une seule paire de prises étant alors reliée à l'amplificateur. En cas de bi-câblage ou de bi-amplification ( ci-dessus à droite), les liens seront retirés, et chaque paire de prises sera alors reliée à l'amplificateur ou aux amplificateurs de manière indépendante. Ce principe de bi-câblage permet d'améliorer la résolution et la qualité des plus fins détails.

Branchez la prise « positif » de l'enceinte (prise de couleur rouge, avec le repere « + ») sur la prise de sortie enceinte « positif » de l'amplificateur, et branchez la prise « négatif » (prise de couleur noire, avec le repere « - ») sur la prise « négatif » de l'amplificateur. Le non-respect de cette polarité plus/moins entraîne une image stéréophonique dégradée et une perte dans le grave.

Demandez conseil à votre revendeur pour lechioix du cable utilisé.

4. Ajustements

Avant de procéder à ces réglages, vérifie que tous les branchements sont correctement effectués, dans toute l'installation, et fermement sécurisés.

Décaler les enceintes par rapport aux murs de la pierce a généralement pour effet de réduire le niveau général du grave. Un espace suffisant derrière les enceintes acoustiques permet également d'améliorer la sensation de profondeur de la reproduction sonore. Inversement, un rapprochement des enceintes par rapport aux cloisons de la pierce entraine une augmentation du niveau du grave.

Si le niveau de grave vous parait trop élevé à certaines fréquences, cela est généralement dû à des modes de résonances parasites dans la piece d'écoute. Une modification, même légère, de la position des enceintes dans la piece ou de la position d'écoute peut avoir pour effet des améliorations très sensibles, particulièrement pour le rendu du grave. Essayez de changer votre position d'écoute ou de placer les enceintes le long d'un autre mur de la piece si cela est possible.

Si n'y a pas d'alternative, vous pouvez ajuster le rendu des enceintes dans le grave en insérant les tampons de mousse fournis dans les évents de décompression. Les tampons sont composés de deux parties, offrant ainsi une certaine latitude d'ajustement. Vous pouvez en effet utiliser soit juste la partie extérieure, soit les deux. En utilisant juste le tampon extérieur, vous obtiendrez une moindre réduction des graves que si vous insérez la totalité du tampon.

1. Rodage 6. Entretien

Les performances d'une enceinte acoustique se modifiert subtillement pendant une période de rorage initiale. Si l'enceinte a ete stockee dans un environnement de faible temperature, ses composants amortissants et les suspensions des haut-parleurs sont demander un peu de temps avant de retrouver leurs qualites mecaniques optimes. De plus, ces suspensions sont egalement se "liberer" pendant les premières heures d'utilisation. Ce temps de roage est variable, suivant la temperature de stockage et la maniere dont vous utilisez les enceintes. En moyenne, comptez un week-end pour que les effets de la temperature se stabilisent, et une quinzaine d'heures d'utilisation normale pour que tous les composants mecaniquesatteignet le fonctionnement parfait correspondant à leur conception mecanique.

La surface du coffret ne nécessitera dans la plupart des cas qu'un simple dépoussière. Si vous souhaitez utiliser un produit en aérosol, ou tout autre produit nettoyant, vaporisez le produit sur le tissu et pas directement sur la surface du coffret, et faites d'abord un test sur une petite surface car certains produits peuvent s'avérer néfastes. Éviter les produits abrasifs, ou ceux qui contiennent de l'acide, de l'ammoniaque ou des agents antibactériens. Les traces sur les surfaces peintes peuvent être oétées avec de l'eau et du savon dilué sans parfum. Enlever les eventuelles marques résistantes en pulverisant un produit de nettoyage industriel pour vitres, que vous essuïerez complètement à l'aide d'un chiffon sec en microfibrés. Ne pas employerer de produits nettoyants sur les haut-parleurs et évitez dans tous les cas d'y toucher pour ne pas les endommager.

Les placages en bois veritable sont recouverts d'un vermis résistant aux ultra-violets de façon à minimiser tout changement de teinte avec le temps. Néanmoins, comme pour tous les materiaux naturels, de légères variations de couleur restent possibles. Ces différences de teintes peuvent être corrigeées en exposant de façon homogène les surfaces plaquées à la lumière du soleil jusqu'à ce que leur couleur redevienne uniforme. Cette opération peut toutefois prendre beaucoup de temps, elle peut donc être accélérée en utilisant avec précaution une lampe à ultra-violets. Maintenez les enceintes éloignées des différentes sources de chaleur, comme les radiateurs ou les courants d'air chaud, de façon à éliminer tout risque de fissures du placage.
