703 S2 - Lautsprecher BOWERS & WILKINS - Kostenlose Bedienungsanleitung

Produkttyp	Standlautsprecher
Marke	Bowers & Wilkins
Modell	703 S2
Kategorie	Passiver Lautsprecher
Lautsprechertyp	Bassreflex-Standlautsprecher mit Druckausgleichsöffnung(en)
Gehäusematerial	MDF mit Echtholzfurnier UV-lackiert
Anschlüsse	Zwei Paar Anschlussklemmen (Bi-Wiring möglich)
Mitgeliefertes Zubehör	4 Gummifüße, 4 Spikes M6, 4 Kontermuttern, 1 Bodenplatte, 4 Schrauben M6x35 mm, 4 Unterlegscheiben voll, 4 Sicherungsscheiben, 1 Inbusschlüssel, 1 Schaumstoffstopfen (zweiteilig verstellbar)
Aufstellung	Bodenaufstellung; Abstand zwischen Lautsprechern: 1,5 bis 3 m; Abstand zu Wänden: ≥ 50 cm
Polarität	Polarität beachten (+ rot, – schwarz)
Basseinstellung	Schaumstoffstopfen zur Dämpfung (äußerer Teil oder ganz)
Einspielzeit	Ca. 15 Stunden normaler Betrieb für die mechanischen Komponenten
Pflege	Mit weichem Tuch entstauben; lackierte Oberflächen mit parfümfreiem Seifenwasser reinigen; Kontakt mit Lautsprechern vermeiden
Vorsicht Magnetfelder	Abstand ≥ 50 cm zu CRT-Bildschirmen, Magnetbändern usw.
Bi-Wiring / Bi-Amping	Möglich durch Entfernen der Brücken zwischen den Klemmen
Befestigung der Bodenplatte	Bodenplatte ausrichten (Pfeil nach vorne), mit Schrauben und Scheiben befestigen, mit Inbusschlüssel festziehen
Empfohlene Verwendung	Stereo und Heimkino
Konformität	RoHS, REACH, WEEE
Öffnungen	Zwei Druckausgleichsöffnungen mit Schaumstoffstopfen
Stabilität	Spikes oder Gummifüße verwenden, um auf dem Boden auszugleichen

Häufig gestellte Fragen - 703 S2 BOWERS & WILKINS

Wie installiere ich die Spikes zur Entkopplung?

Schrauben Sie die Spikes vollständig in die Gewindeeinsätze der Bodenplatte. Bei hartem Boden legen Sie eine Unterlegscheibe unter den Spike, um die Oberfläche zu schützen. Bei Teppichboden schrauben Sie die Kontermuttern so, dass sie bündig mit dem Teppich abschließen, sobald die Spikes den harten Boden berühren. Justieren Sie die Spikes, bis der Lautsprecher perfekt ausbalanciert ist, und ziehen Sie dann die Muttern gegen die Basis fest.

Welcher ideale Abstand zwischen den Lautsprechern für Stereohören?

Platzieren Sie die beiden Lautsprecher 1,5–3 m voneinander entfernt, so dass sie mit Ihrer Hörposition ein gleichseitiges Dreieck bilden. Halten Sie mindestens 50 cm Abstand zur Rückwand und zu den Seitenwänden, um eine künstliche Bassverstärkung zu vermeiden.

Wie kann ich den Basspegel reduzieren, wenn der Klang zu schwer ist?

Verwenden Sie die mitgelieferten Schaumstoffstopfen in den Druckausgleichsöffnungen. Setzen Sie nur den äußeren Teil ein für eine moderate Reduzierung oder den gesamten Stopfen für eine stärkere Reduzierung. Sie können die Lautsprecher auch weiter von den Wänden entfernen.

Kann ich diese Lautsprecher bi-wiren oder bi-ampen?

Ja, entfernen Sie einfach die Metallbrücken zwischen den beiden Klemmenpaaren (ein Paar für Hoch-/Mitteltöner, das andere für Tiefen). Verbinden Sie jedes Paar unabhängig mit dem Verstärker oder zwei getrennten Verstärkern. Bi-Wiring verbessert die Auflösung feiner Details.

Wie lange ist die Einspielzeit?

Rechnen Sie bei kalt gelagerten Lautsprechern mit etwa einem Wochenende für die thermische Stabilisierung, dann etwa 15 Stunden normalen Betrieb, damit sich die Lautsprechermembranen lösen und ihre optimale Leistung erreichen.

Wie reinige ich das Gehäuse, ohne es zu beschädigen?

Entstauben Sie mit einem weichen, trockenen Tuch. Bei Flecken verwenden Sie ein feuchtes Tuch mit Wasser und parfümfreiem verdünntem Spülmittel. Für hartnäckige Flecken sprühen Sie Glasreiniger auf das Tuch (nicht direkt auf den Lautsprecher) und wischen Sie ab. Berühren Sie niemals die Lautsprecher und vermeiden Sie scheuernde, säurehaltige oder antibakterielle Produkte.

Erzeugen die Lautsprecher gefährliche Magnetfelder?

Ja, die Lautsprecher erzeugen Magnetfelder. Halten Sie mindestens 50 cm Abstand zu CRT-Fernsehern, Magnetbändern, Kreditkarten usw. LCD-, OLED- und Plasma-Bildschirme sind nicht betroffen.

Wie befestige ich die Bodenplatte für bessere Stabilität?

Legen Sie den Lautsprecher auf ein dickes Tuch, wobei die Basis über die Kante ragt. Richten Sie die Bodenplatte an den Befestigungslöchern aus, wobei der eingravierte Pfeil nach vorne zeigt. Setzen Sie die Unterlegscheiben ein (zuerst die volle, dann die Sicherungsscheibe) und schrauben Sie mit den mitgelieferten M6-Schrauben und dem Inbusschlüssel fest. Ziehen Sie sorgfältig an.

Was tun, wenn der Lautsprecher nicht stabil auf dem Boden steht?

Wenn Sie Spikes verwenden, drehen Sie einen oder mehrere Spikes leicht heraus, bis der Lautsprecher perfekt ausbalanciert ist. Bei hartem Boden ohne Teppich verwenden Sie stattdessen die mitgelieferten Gummifüße und stellen Sie diese ebenso ein. Ziehen Sie dann die Kontermuttern fest.

Kann ich die Lautsprecher in einem Heimkinosystem verwenden?

Ja, als Frontlautsprecher. Platzieren Sie sie näher zueinander als bei Stereo (etwa 50 cm auf jeder Seite des Bildschirms) für ein stimmiges Klangbild mit dem Videobild. Halten Sie nach Möglichkeit mindestens 50 cm Abstand zu angrenzenden Wänden.

BEDIENUNGSANLEITUNG 703 S2 BOWERS & WILKINS

Willkommen bei Bowers & Wilkins. Der Firmengründer John Bowers war der Meinung, dass ein wunderschönes Design, eine innovative Konstruktion und ausgegliedte Technologien die Schlüssel zu Audio-Entertainment der Extraklasse in ihrer Zuhause sind. Wir teilen seine Meinung und jedem von uns entwickelte Produkt basiert darauf.

Dies ist ein erstklassiges Produkt, dessen Installation und Setup gut durchdacht werden müssen. Wir empfehlen dazu, sich ein weniger Zeit zunehmen und diese Bedienungsanleitung vor der Installation zulesen. Fortsetzung auf Seite 17

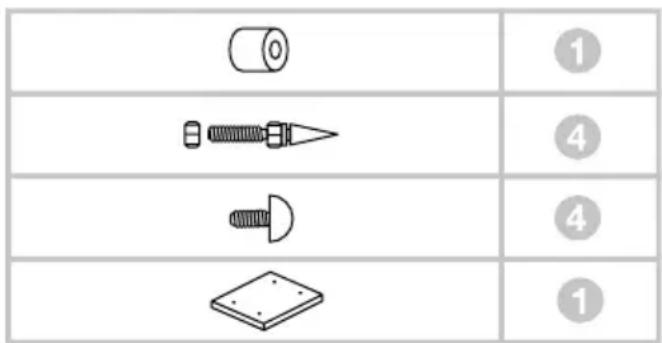

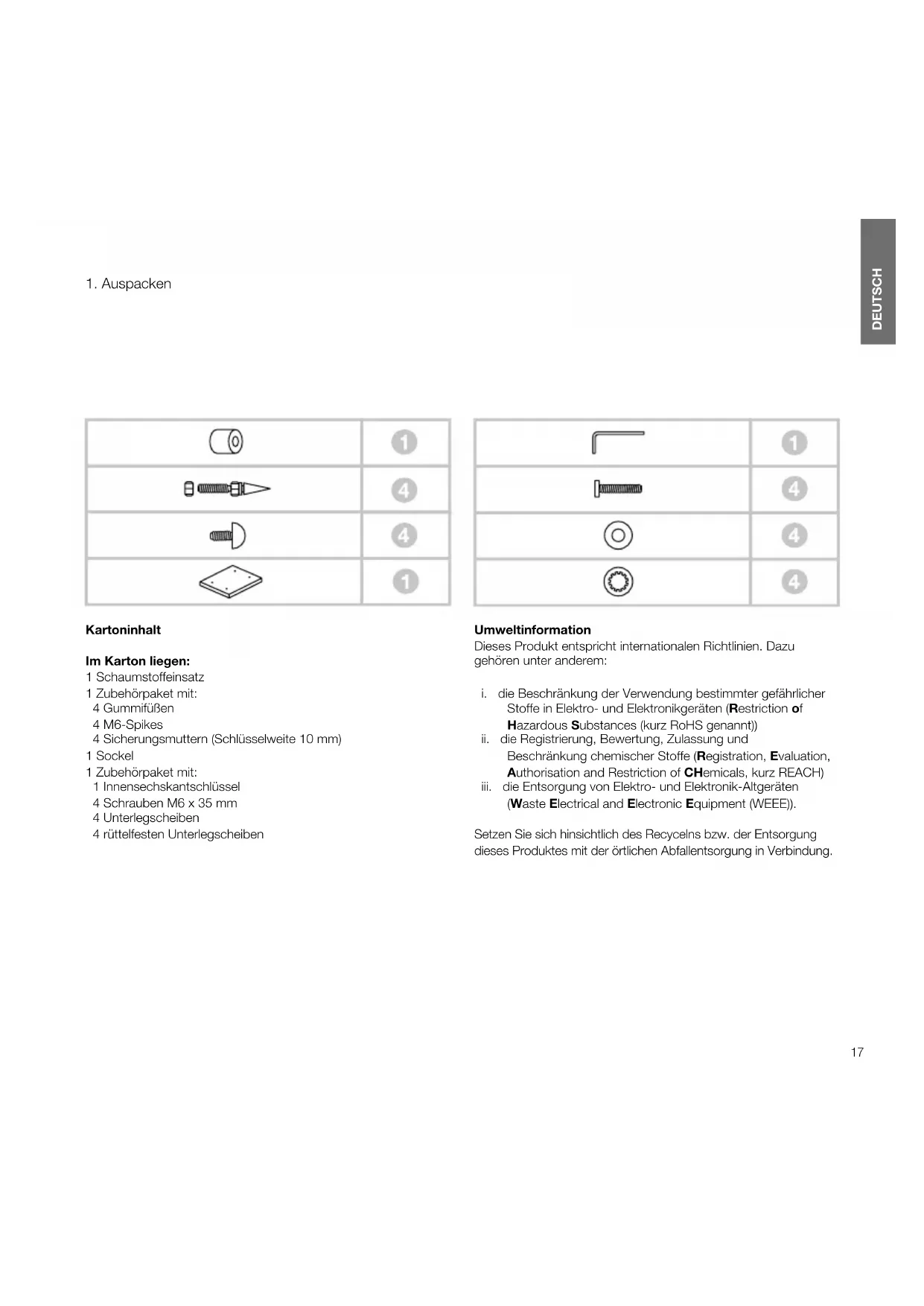

1 Schaumstoffeinsatz
1 Zubehörpaket mit:
4 GummifüBen
4 M6-Spikes
4 Sicherungsmuttern (Schlüsselweite 10 mm)
1 Sockel

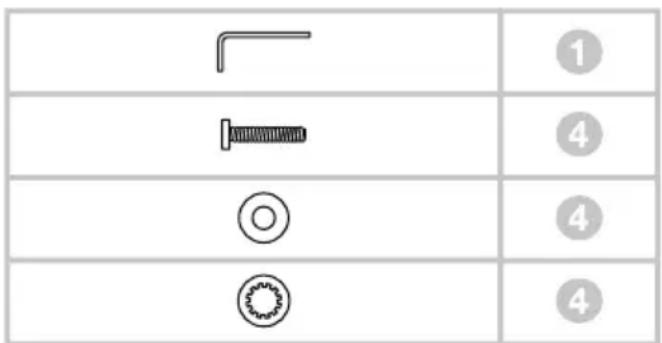

1 Zubehörpaket mit:
1 Innensechskantschlüssel
4 Schrauben M6 x 35 mm
4 Unterlegscheiben
4 ruttelfesten Unterlegscheiben

Umweltinformation

Dieses Produkt entspricht internationalen Richtlinien. Dazu gehoren unter anderem:

i. die Beschänkung der Verwendung bestimmter gefährlicher Stoffe in Elektro- und Elektronikgeräten (Restriction of Hazardous Substances (kurz RoHS genannt))
ii. die Registrierung, Bewertung, Zulassung und Beschränkung chemischer Stoffe (Registration, Evaluation, Authorisation and Restriction of CHEmicals, kurz REACH)
iii. die Entsorgung von Elektro- und Elektronik-Altgeräten (Waste Electrical and Electronic Equipment (WEEE)).

Setzen Sie sich hinsichtlich des Recyclelsbzw. der Entsorgung these Produkte mit der ortlichen Abfallentsorgung in Verbindung.

2. Positionierung

Aufstellen der Laufsprecher

Die Lautspeicher sind als Standversion konzipiert. Es ist wichtig, dass sie fest auf dem Boden stehen. Ver wenden Sie davon, wann immer möglich, die beiliegen den Spikes. Befestigen Sie zusätzlich den Sockel, um eine optimale Stabilität zu gewährleisten.

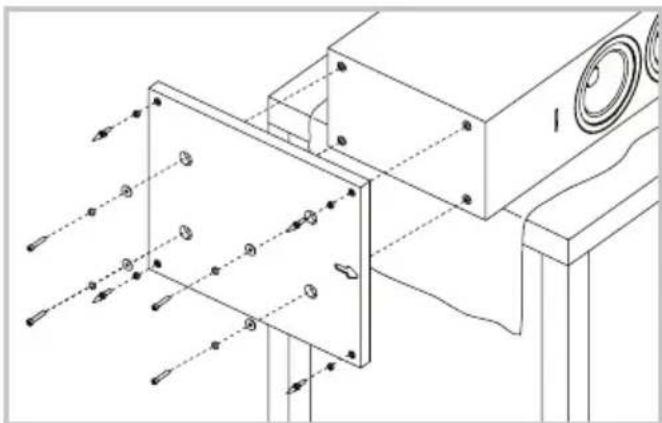

Sie können den Sockel während des Auspackens anbringen (siehe Abbildungen auf der oberen Verschlussklappe des Kartons). Alternativ können Sie dies auch nach dem Auspacken machen. Suchen Sie sich dazu eine geeignete Auflagelfläche wie beispisseweine einen Tisch und decken Sie diese mit einem Tuch ab. Legen Sie den Lautsprecher auf die Seite, so dass die Unterseite des Lautsprenergiehauses vorne an der Auflagelfläche vorstehen. Richten Sie den Sockel den Befestigungslöchem an der Gehäusernter Seite ent spre chend aus. Stellen Sie damitsher, dass der Pfeil an der Sockelunterseite nach vorne zeigt. Befestigen Sie den Sockel mit den beiliegenden Schrauben und Unterlegscheiben. Setzen Sie die ruttelfesten Unterleg scheiben zwischen die Unterleg scheiben und die Schraubenköffe. Ziehen Sie die Schrauben mit dem beiliegenden Innensechskantschluss fest.

Die Spikes sind so ausgelegt, dass sie durch einen Teppich hindurchgehen und auf der Bodenoberfläche aufliegen. Drehen Sie zunachst die Sicherungsmuttern so auf die Spikes, dass sie sich über dem Teppich befinden, wenn die Spikes auf dem Boden darunter aufliegen. Drehen Sie die Spikes vollständig in die Gewindebohrungen des Sockels. Soltte das Gehäuse wackeln, wenn es auf den Boden gestellt wird, so losen Sie die beiden nicht aufliegenden Spikes, bis der Laufsprecher fest auf dem Boden steht. Ziehen Sie nun die Sicherungsmuttern gegen das Gehäuse fest. Es ist sinnvoll, die Spikes erst dann anzubRING und einzustellen, wenn Sie die optimale Position für den Laufsprecher gefunden haben.

Liegt kein Teppich und möchten Sie ein Zerkratzen der Bodenoberfläche vermeiden, legen Sie entweder jeweils eine Schutzscheibe (viel)eicht eine Munze) unter die Spikes oder verwenden die beiliegenden Gummifübe.

Positionierung der Laufsprecher

Eine weitere Optimierung der Laufsprecherposition macht in der Regel Sinn, da sie zu einer Verbesserung der Klangqualität führen kann.

Versuchen Sie sowohl bei Stereo-als auch bei Heimkino-Installationen sicherzustellen, dass die direkte Umgebung in puncto Akustik fur alle Laufsprecher ahnlich ist. Befindet sich beispielsweise ein Laufsprecher in der Nane einer nachten Wand, während der andere Laufsprecher von weichen Einrichtungsgegenständen und Vorhängen umgeben ist, so leiden darunter die Klangqualität und das Stereoklangbild.

Herkömmliche Stereosysteme

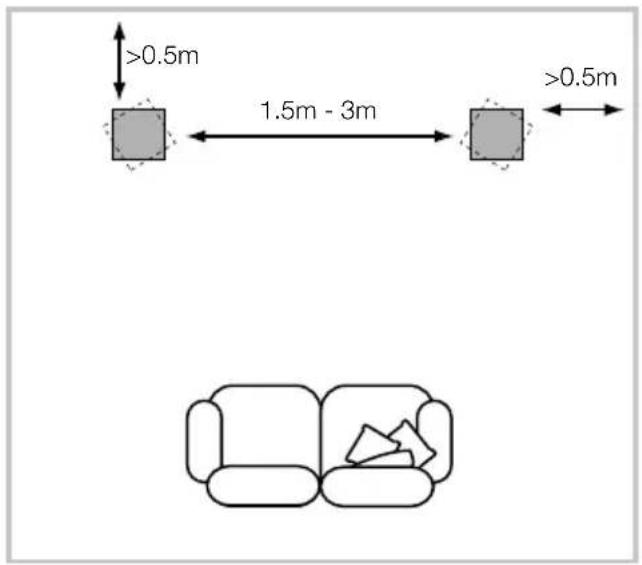

Zunachst sind die Lautsprecher in einem Abstand von 1,5 bis 3m in zwei Ecken eines gleichseitigen Dreiecks zu platzieren, das an der dritten Ecke durch den Horbereich verwollständigt wird. Der Abstand zur Rückwand sollte ca. 0,5m , der Abstand zu den Seitenwänden mindestens 0,5m betragen (siehe oben).

Werden die Laufsprecher für die Frontkanä eines Heimkinosystems genutzt, so sollen den laufsprecher bisher zusammengestellt werden als bei 2-Kanal-Audiosystemen, da die Surroundkanä zu einer Erweiterung des Klangbildes führen. Eine Positionierung der Laufsprecher innerhalb von ungebärn 0,5 m zu den Seiten des Bildschirms ist darüber hinaus sehr hilfreich, um das Klangbild optimal an das visuelle Bild anzupassen. Wie bei der Positionierung in konventionellen Stereosystemen sollen den Laufsprecher einen Abstand von mindestens 0,5 m zu den Seitenwänden haben. Mocht den Sie ihren Laufsprecher an der Rückwand platzieren und ist der Bassanteil dadurch zu dominant, so erhalten Sie im Kapitel Feinabstimmung Informationen zum Einsatz der Schaumstoffeinsätze.

Magnetische Streufelder

Die Lautsprecherchassis erzeugen ein magnetisches Streufeld, das über die Gehäusegrenzen hinaus reicht. Daher empfehlen wir, einen Mindestabstand von 0,5 m zwischen magnetisch empfindlichen Artikeln (CRT-Fernsehgeräten, Computerbildschirmen, Discs, Audio- und Videobändern, Scheckkarten usw.) und Lautsprecher zu bewahren. Magnetische Streufelder haben keinen Einfluss auf LCD-, OLED- und Plasma-Bildschirme.

3. Anschlieben der Laufsprecher

Schalten Sie alle Gerät während des Anschliebens ab.

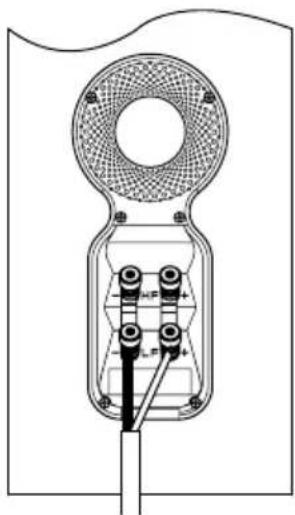

An der Laatsprecherrückseite sind jeweils zwei

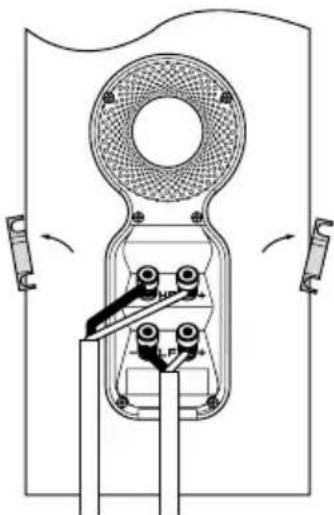

Anschlussklemmen über Brücken miteinander verbunden. Im konventionellen Betrieb (siehe oben links) bleiben die Brücken (wie bei der Lieferung) in ihrer Position und nur ein Anschlussklemmenpaar wird an den Verstärker angeschlossen. Sollen die Laatsprecher im Bi-Wiring-Verfahren betriuben werden (siehe oben rechts), müssen zunachst die Brücken entfernrt werden. Hierbei werden alle vier Anschlussklemmen mit dem Verstärker verbunden. Bi-Wiring kann die Detailtreue im Tieftonbereich verbessern.

Stellen Sie sicher, dass die positiven (roten und mit + gekennneichneten) Anschlussklemmen am Lautsprecher mit dem positiven Ausgang am Verträger und die negativen (schwarzen und mit - gekennneichneten) Anschlussklemmen mit dem negativen Ausgang am Verträger verbunden werden. Ein nicht korrektes Anschlieben der Kabel kann zu einer Verschlechterung des Klangbildes und zu Bassverlusten führen.

Lassen Sie sich bei der Auswahl der Lautsprecherkabel von ihrem autorisierten Fachhändler beraten.

4. Feinabstimmung

Vergewissem Sie sich vor der Feinabstimmung Ihres Systems noch einmal, dass alle Verbindungen richtig hergestellt wurden und alle Kabel ordnungsgemäß angeschlossen sind.

Ein großerer Abstand zwischen Laufsprechem und Wänden führt zu einer Reduzierung des Bassniveauurs. Der Raum hinter den Laufsprechem schafft auch einen Eindruck der Tiefe. Umgekehrt wird das Bassniveau erhöht, wenn die Laufsprecher bisher an die Wände gestellt werden. Mochten Sie das Bassniveau reduzieren, ohne den Abstand zwischen Laufsprechem und Wand zu vermöbern, setzen Sie die Schaumstoffeinsätze in die Bassreflexöffnungen ein (siehe oben).

Stegt das Bassniveau nicht im Einklang mit der Frenz, so ist dies auf starke Resonanzen im Raum zureckzuführen. Selfbst kleinste Änderungen bei der Laatsprecherpositionierung bzw. in der Hörposition können, besonders bei tiefen Frenzufen, eine erhebliche Wirkung auf die wahrgenommene Klangqualität haben. Versuchen Sie also, ihre Hörposition zu verändern oder ihre Laatsprecher an eine andere Wand zu stellen.

Haben Sie diese Möglichkeit nicht, so können Sie auch die beiliegenden Schaumstoffeinsätze nutzen. Sie bestehen aus zwei Teilen, so dass Sie entweder nur den Teil des Einsatzes mit dem größeren Durchmesser oder aber bereits Teile zusammen nutzen können. Bei Nutzung des kompletten Schaumstoffeinsatzes ist die Reduzierung des Bassniveauaus größter als wenn Sie nur den Teil des Einsatzes mit dem größeren Durchmesser verwenden.

1. Einlaufphase 6. Pflege

In der Einlaufphase gibt es feine Unterschiede in der Wiedergabequalität des Laufsprechers. Werde er in einer kühlen Umgebung gelagert, so wird es eine Zeit dauern, bis die Dämpfungskomponenten und die für die Aufhängung der Chassis eingesetzten Werkstoffe ihre optimalen mechanischen Eigenschaften besitzen. Die Aufhängung der Chassis wird mit den ersten Betriebsstunden beweglicher. Die Zeit, die der Laufsprecher besteht, um seine maximale Leistungsfähigkeit zu entwickeln, schwankt abhängig von den vorherigen Lager-und Einsatzbedingungen. Grundsatzlich kann man sagen, dass es eine Woche dauert, bis sich die Laufsprecher nach Temperaturinwirkungen stabilisiert haben. 15 Betriebsstunden sind erforderlich, bis die Mechanischen Teile ihre Funktion, wie bei der Konstruktion festgelegt, erfüllen können.

Die Gehäuseoberfläche muss in der Regel nur abgestaubt werden. Bei Verwendung eines Aerosol- oder sonstigen Reinigers sprehen Sie den Reiniger auf ein Tuch, niemals direkt auf das Gehäuse. Testen Sie zuerst an einer klinen, unauffälligen Stelle, da eine Reinigungssprodukte manche Oberflächen beschädigten konnen. Verwenden Sie keine scharfen bzw. säure- oder alkalihaltigen oder antibakteriellen Produkte. Kleine Punkte auf der lackierten Oberfläche konnen mit einer verdünnten, parlumfrei Seifenlösung entfern wird. Streifen konnen mit einem Glasreiniger oder durch vorsichtiges Abwischen mit einem trockenen Mikrofasertuch beseitigt werden. Verwenden Sie für die Chassis keine Reinigungsmittel. Vermeiden Sie es, die Laufsprecherchassis zu berühren, da dies zu Beschädigungen führen kann.

Echtholzfurniere werden zur Minimierung von Farbveränderungen mit einem Speziallack behandelt. Trotzdem ist, wie bei allen Naturwerkstoffen, mit der Zeit mit gingefugigen Farbveränderungen zu rechnen. Diese können ausgeglichen werden, indem Sie alle Furnieroberflächen gleichmäßig dem Sonnenlicht aussetzen, bis die Farbe wieder einheitlich ist. Dieser Prozess kann lange dauern,{lssst sich aber durch den vorsichtigen Einsatz einer UV-Lampe beschleunigen. Sie konnen Rissen im Furnier vorbeugen, indem Sie einen ausreichenden Abstand zwischen den Lautsprechn und direkten Wärmequellen (z. B. Heizkörpern und Warmluftventilatoren) halten.
