MANUALE UTENTE 703 S2 BOWERS & WILKINS

Benvenuti e grazie per aver scelto un prodotto Bowers

& Wilkins. Il nostro fondatore, John Bowers, era convinto che design attraente, energia d'innovare e technologie all'avanguardia fosso ratori vincenti per la produzione audio domestica. Le sue idee sono anticor oggi condivise da loro tutti e fonte d'ispirazione per gli那一 nuovo prodotto che realizziamo.

Questo modello è un diffusore di alte prestazioni che merita di essere installato in maniera scrupolosa. Vi suggeriamo pertanto di leggere attendamente questo manuale prima di iniziare. Continua a pagina 35

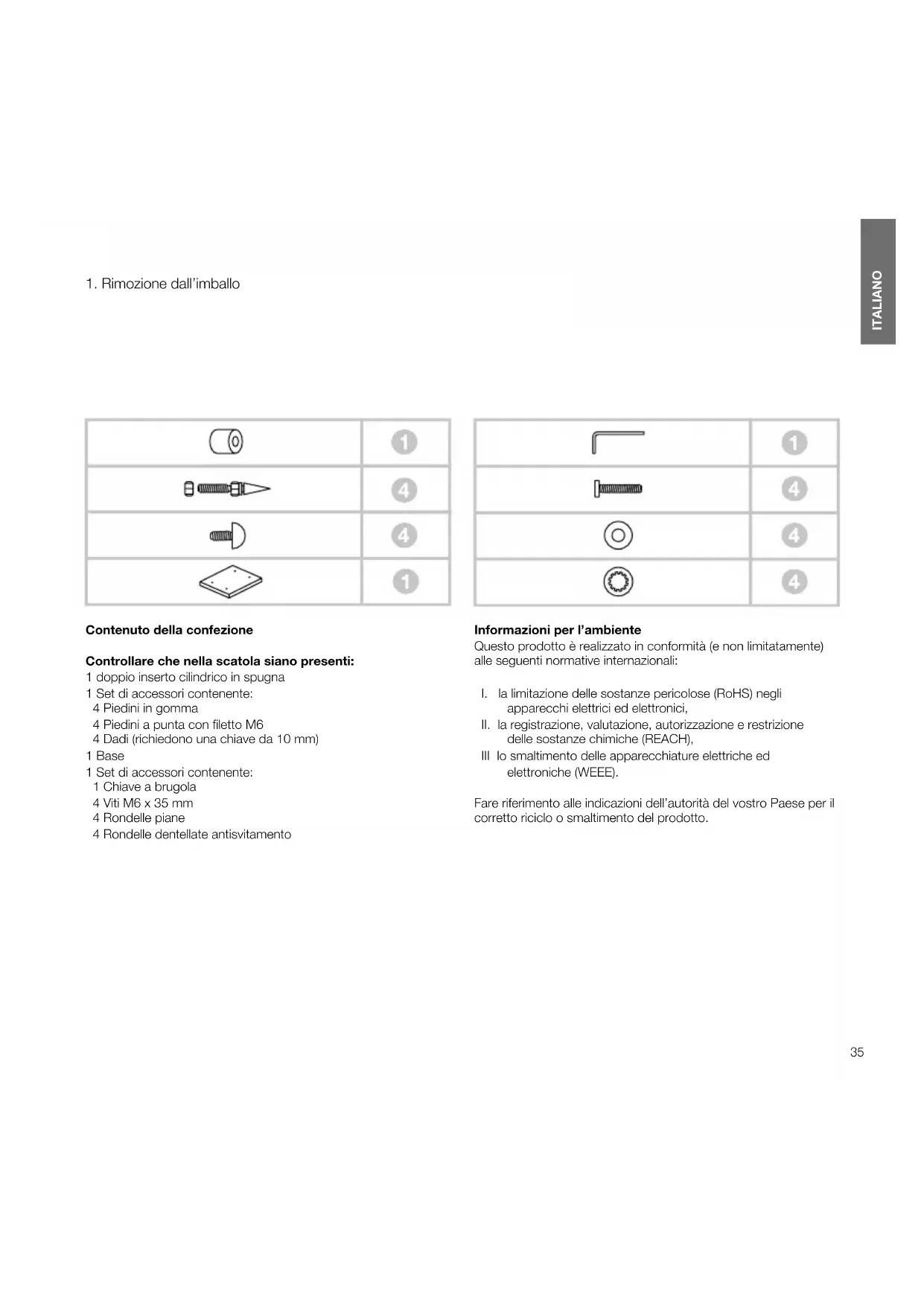

1. Rimozione dall'imballo

Contenuto della confezione

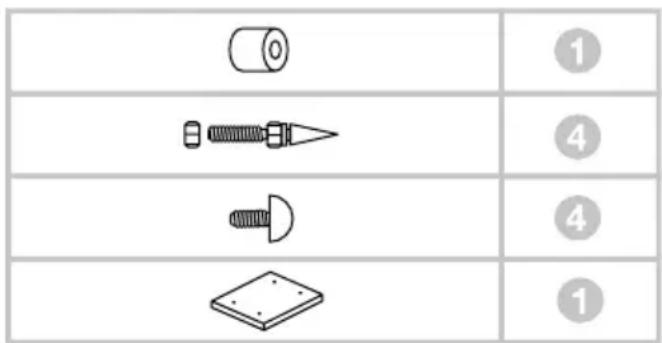

Controllare che nella scatola siano presenti:

1 doppio inserto cilindrico in spugna
1 Set di accessori contente:
4 Piedini in gomma
4 Piedini a punta con filetto M6
4 Dadi (richiedono una chiave da 10mm
1 Base

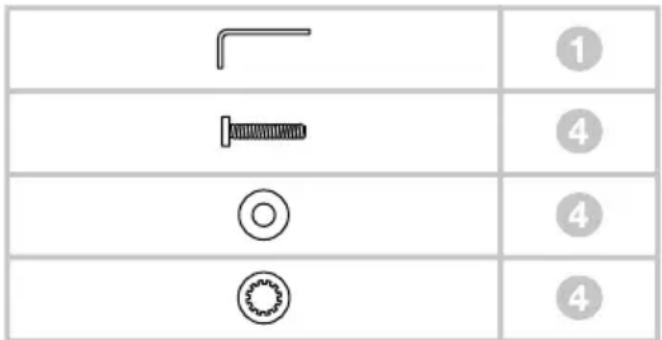

1 Set di accessori contenente:
1 Chiave a brugola
4 Viti M6 x 35 mm
4 Rondelle piane
4 Rondelle dentellate antisvitamento

Informazioni per l'ambiente

Questo prodotto è realizato in conformità (e non limitatamente) alle seguenti normative internazionali:

I. la limitazione delle sostenze pericolose (RoHS) negli apparecchi elettrici ed elettronici,
II. la registrazione, valutazione, autorizzazione e restrizione delle sostanze chimiche (REACH),
III lo smaltimento delle apparecchiature elettriche ed elettroniche (WEEE).

Fare riferimento alle indicazioni dell'autorità del vostro Paese per il corretto ricicchio o smaltimento del prodotto.

1. Posizionamento dei diffusori

Installazione

Questi diffusori sono stati progettati per il solo utilizzato a pavimento. Montare preferibilmente i piedini a punta in dotazione, assicurandosi cheassi poggino uniformamenteenza far oscillare il mobile. Installando la base fornita, inoltre, si garantisce maggior stabilità.

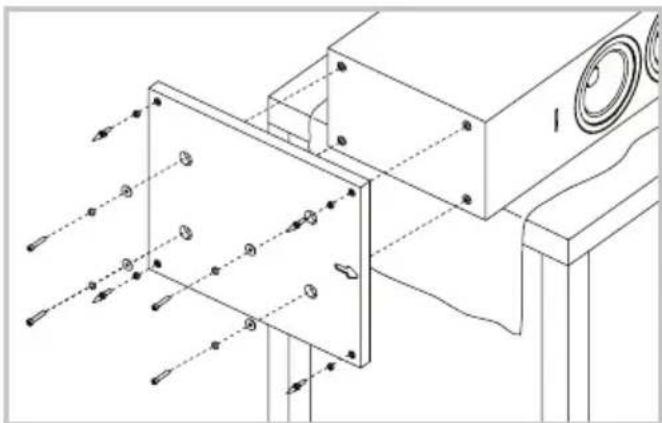

E possibile montare la base sul diffusore direttamente nell'imballo, seguendo le illustrazioni riportate sul cartone. In alternatively stendere un panno su una superficie adatta, ad esempio un cavolo, e quindi adagiare il diffusore su un lato con il fondo或者其他 il bordo. Allineare la base ai fori per le viti sul fondo, assicurandosi che la freccia sul lato inferiore della base sia rivolta verso il frontale del diffusore. Fissare la base tramite le quattro viti M6 x 35 mm in dotazione infrilando sotto la testa di ciascuna vite una rondella dentellata e quindi una rondella piana. Serrare le viti tramite la chiave a brugola fornita.

I piedini a punta sono progettati appositamente per penetrareattraverso un eventuale tappeto in modo da poggiaredirettamente sul pavimento sottostante. Come prima cosamontare i dadi di bloccaggio sui piedini in modo che rimangano al di sopra del tappeto quando le punte toccano il pavimento. Avvitare completamente i piedini negli inserti filettati della base. Se il diffusore non è perfettamente stabile, svitare i due piedini che non toccano il pavimento fino a stabilizzato su tutte e quattrole punte. Da ultimo serrare i dadi contro la base del mobile. Si consiglia di regolare l'altezza dei piedini e stringere i dadi dopo avere trovato la collocazione ottinale del diffusore.

Se nel locale non sono presenti tappeti e si desidera evitare grafia al pavimento, è possibleMETTARE un dischetto metallico protettivo (ad esempio una piccola moneta) sotto ciascuna punta, oppure montare i piedini in gomma in dotazione. Installare i piedini in gomma e livellare il diffusore seguendo la stessa procedura indicata per quelli a punta.

Posizionamento

Dopo una prima installatione iniziale, è consigliabile effettuare una regolazione fine della posizione dei diffusori che, con agli probabilità, apportera ulteriori miglioramenti alla qualità del suono.

Sia in impianti stereo che home theatre, cercare di assicurarsi che l'ambiente nelle immeditate vicinanze di ciascun diffusore presenti caratteristiche acustiche il più possibile uguali. Ad esempio, se un diffusore si trovato in prossimità di una parete spoglia nelle; altre si trovava vicino ad una tenda, un mobile o un divano, tanto la qualità sonora nel suo insieme, quando l'imagine stereofonica rischiano di essere ricompresse.

Sistemi stereo convenzionali

Inizialmente i diffusori dovrebbero venir collocati ad una distanza tra loro compresa tra 1,5 e 3 m edagli angoli di un triangolo equilatero il cui vertice inferiore è rappresentato dal punto d'ascolto. I diffusori dovrebbero inoltre trovarsi a circa 0,5 m da ciascuna delle pareti circostanti (vedi figura in alto).

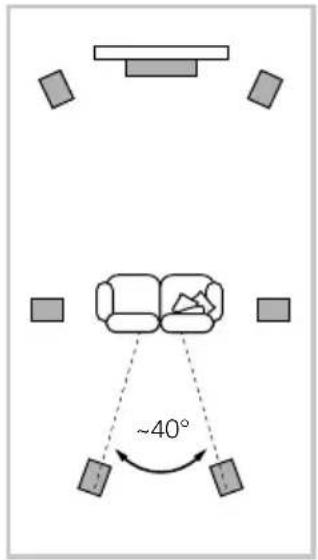

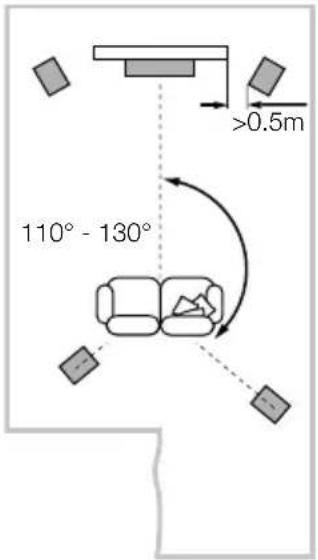

5 canali 7 canali

Se i diffusori vengono utilizzati come canali frontali in unsystema home theatre, essi dovrebbero essere positonati più vicini tra loro rispetto ad un systema stereo, in quanto i canali surround tendono ad allargare l'immagine sonora. Una collocazione a circa 0,5m dai bordi dello schermo video aiuta a mantenenere l'immagine sonora in scala con le proportioni di quanto osservato visamente. Come negli impianti stereo,anche in quello caso i diffusori dovrebbero trovarsi idealmente ad almeno 0,5m sia alla parte di fondo, sia da quella laterale. Qualora si preferisse migliorere i diffusori a ridosso della parete di fondo ed in tale posizione la gamma Bassa risultasse eccessivamente enfatizzata, si veda la sezione 4.Regolazione fine più avanti dove viene detritto l'impiego degli inserti in spugna.

Campi magneti dispersi

Gli altoparlanti dei diffusori creano dei campi magnetici che estendono la loro azione nelle confini fisici dei mobili. Si consiglia pertanto di mantenere ad almeno 0,5 m di distance agli oggetti sensibile ai campi magneti (televisori a tubo catodico, nastri audio e video, carte di credito e simili). Schermi al plasma, LCD o OLED, al contrario, non risentono dei campi magneti.

3. Collegamenti

Tutti i collegamenti devono essere effettuali con i componenti dell'impiano spenti.

Sul retro di ciascun diffusore vi sono due coppie di morsetti collegate tra loro tramite ponticelli metallici. Per connessioni tramite un unico cavo, lasciare i ponticelli in posizione (vedi figura in alto a sinistra) e collegare solo una Coppia di morsetti alle uscite dell' amplificatore. Per collegamenti in bi-wiring tramite due cavi (vedi figura in alto a destra), è necessario rimuovere i ponticelli e collegare ciascuna Coppia di morsetti independentemente all' amplificatore con uno dei due cavi. Con quello tipo di connessioneiene di solito migliorata l'imagine e la risoluzione dei dettagli.

Assicurarsi che i terminali positivi del diffusore (indicati con + e di colore rosso) siano collegati al terminale di uscita positivo dell' amplificatore, ed i terminali negativi (indicati con - e di colore nero) a quello negativo. Un collegamento errato non create danni, ma darà origine ad una scadente imagine sonora e ad un'insufficiente gamma Bassa.

Chiedere consiglio al vostro rivenditore sulla scelta dei cavi per i diffusori.

4. Regolazione fine

Prima procedere con la regolazione fine, assicuratevi che tutti i collegamenti dell'impiano siano corretti e stabili.

Allontanando i diffusori delle pareti generalmente si riduce il livello dei bassi. Un maggior spazio dietro ad事后 incrementa poi la sensazione di profondità della scena acustica. Al contrario avvincinando i diffusori alle pareti la gamma Bassa viene rinalzata. Se si desidera ridurre i bassi senza allontanare ulteriamente i diffusori delle pareti, inseire nei condotti d'accordo sul retro gli inserti in spugna completi o, per un effetto meno marcato, i soli anelli esterni (vedi figura in alto).

Se il basso appara irregolare, ciè è generalmente dovuto alle caratteristiche acustiche dell'ambiente. Anche piccoli cambiamenti nella posizione dei diffusori o del punto d'ascolto sono essere determinanti, in special modo alleasse frequence. Provare, se possibile, a cancellare la posizione d'ascolto oppure a collocare i diffusori a ridosso di una parete diversa.

Se non esistono alternative al loro posizionamento, è possibile ottimizzare la resa alle basse frequenze tramite gli inserti in spugna formiti. Tali inserti sono composti da due parti e consentono un certo grado di regolazione: si possono infatti usare completi, oppure solo l'anello esterno. In quest'ultimo caso l'effetto di attenuazione della gamma Bassa sera meno marcato.

1. Rodaggio 6. Manutenzione

Le prestazioni dei diffusori sono variate leggermente durante il periodo inizio di ascolto. Se sono stati conservati in un ambiente freddo, i materiali smorzanti e le sospensioni degli altoparlanti necessiteranno di unarto intervallo di tempo per recuperare le loro proprieta meccaniche. Anche le sospensioni esterne teneranno ad allentarsi durante le prime ore di utilizzo. Il tempo necessario al diffusore per arrivare alle prestazioni ottimali varia in base alle condizioni del precedente immagazzinaggio e da come viene utilizzato. Indicativamente può trascorrere fino ad una settimana perché gli effetti della temperatura si stabilizzino e 15 ore di utilizzo medio affinché le parti meccaniche raggiungano le caratteristiche ottimali definite in fase di progetto.

I mobili dei diffusori normalmente necessitano solo di essere spolverati. Se si desidera utilizzato un prodotto spray per la loro pulizia, applicarlo sul panno, non direttamente sul mobile. Si consiglia altresi di provarlo prima su una piccola area non in vista, dal momento che alcuni detergenti troppo aggressivi potrebbero danneggiare la finitura. Non impiegare prodotti abrasivi o contententi acidi, alcali o agenti anti-batterici. Eventuali macchie sulle superfici verniciate possono essere eliminare con una soluzione diluita a base di sapone priva di profumazione. Togliere agli altri segno utilizzato un prodotto per vetri ed asciugando delicatamente con un panno in microfiba. Non utilizzato alcun detergente sugli alltoparlanti ed evitare ancche di toccarli per non danneggiarli.

La finitura in legno naturale viene trattata con una lacca resistente ai raggi ultra-violetti per minimizzare le variazioni di colore nel tempo. Tuttavia, come agli materialie naturale, il legno subisce l'influenza della luce solare e più键盘 leggermente tonalità. Eventuali differenze possono essere compensate esponendo le superfici in ombra alla luce del sole fino a che il colore non risultati uniforme. Questo processo più richiedere molto tempo, ma più essere velocizzato utilizzato con cautela una lampada a raggi ultra-violetti. Tenere i diffusori lontani da fonti di colore, come, ad esempio, termosifoni o termoconvettori ad aria per evitare l'insorgenza di piccole crepe nella venatura del legno.
