MODE D'EMPLOI HWN410 SAMSUNG

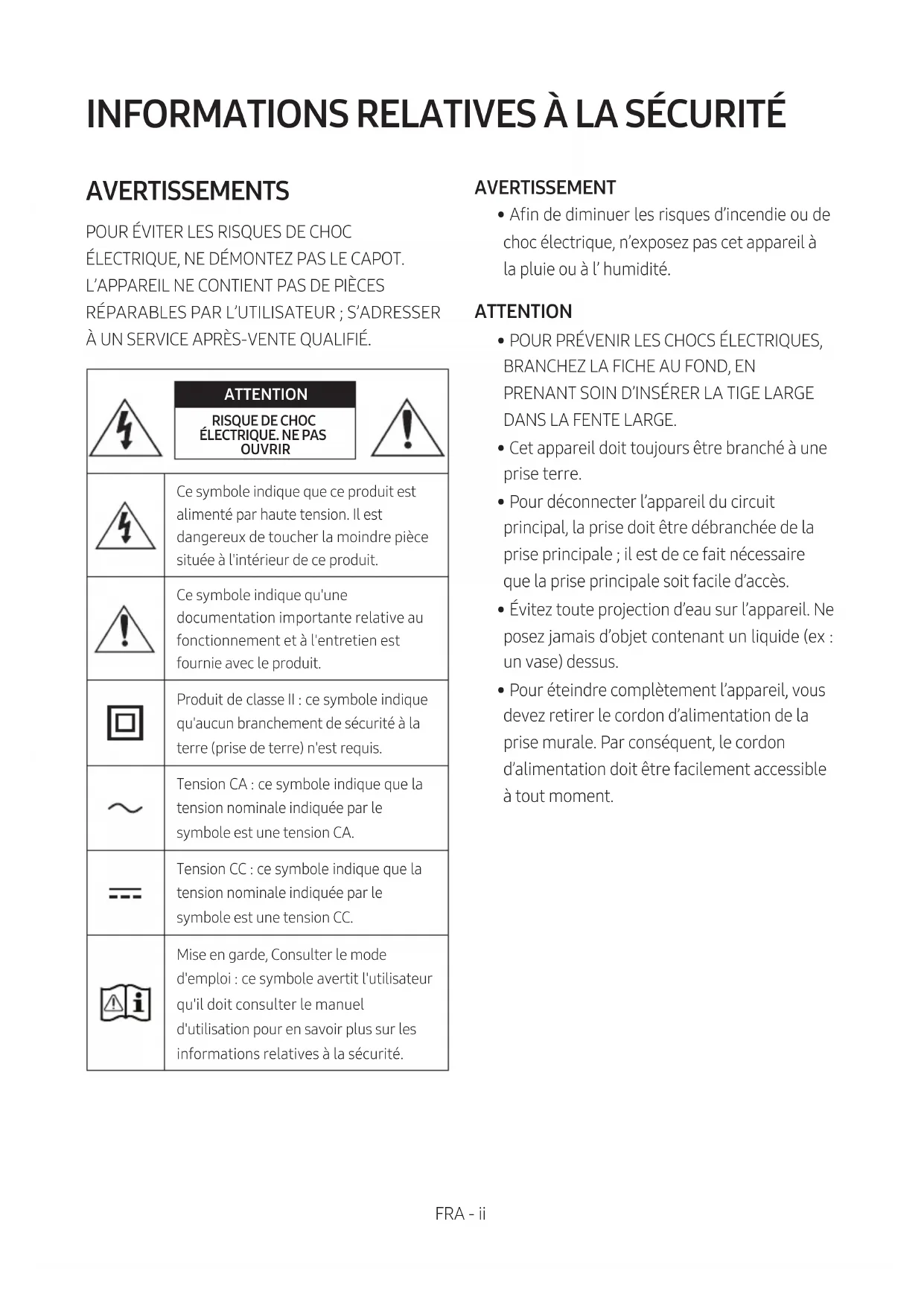

ÉLECTRIQUE, NE DÉMONTEZ PAS LE CAPOT. L’APPAREIL NE CONTIENT PAS DE PIÈCES RÉPARABLES PAR L’UTILISATEUR ; S’ADRESSER À UN SERVICE APRÈS-VENTE QUALIFIÉ. ATTENTION RISQUE DE CHOC ÉLECTRIQUE. NE PAS OUVRIRCe symbole indique que ce produit est alimenté par haute tension. Il est dangereux de toucher la moindre pièce située à l'intérieur de ce produit.Ce symbole indique qu'une documentation importante relative au fonctionnement et à l'entretien est fournie avec le produit.Produit de classeII: ce symbole indique qu'aucun branchement de sécurité à la terre (prise de terre) n'est requis.Tension CA: ce symbole indique que la tension nominale indiquée par le symbole est une tension CA.Tension CC: ce symbole indique que la tension nominale indiquée par le symbole est une tension CC.Mise en garde, Consulter le mode d'emploi: ce symbole avertit l'utilisateur qu'il doit consulter le manuel d'utilisation pour en savoir plus sur les informations relatives à la sécurité. AVERTISSEMENT

• An de diminuer les risques d’incendie ou de choc électrique, n’exposez pas cet appareil à la pluie ou à l’ humidité. ATTENTION

• Cet appareil doit toujours être branché à une prise terre.

• Pour déconnecter l’appareil du circuit principal, la prise doit être débranchée de la prise principale ; il est de ce fait nécessaire que la prise principale soit facile d’accès.

• Évitez toute projection d’eau sur l’appareil. Ne posez jamais d’objet contenant un liquide (ex : un vase) dessus.

• Pour éteindre complètement l’appareil, vous devez retirer le cordon d’alimentation de la prise murale. Par conséquent, le cordon d’alimentation doit être facilement accessible à tout moment.FRA - iii PRÉCAUTIONS

1. Vériez que l’alimentation électrique CA de

votre domicile respecte les conditions en matière d’alimentation répertoriées sur l’étiquette d’identication située au bas de votre produit. Posez votre produit à plat sur un meuble stable en veillant à laisser un espace de 7 à 10 cm autour de l’appareil an d’assurer une ventilation correcte de celui-ci. Faites attention à ne pas obstruer les orices de ventilation. Ne posez pas l’ensemble sur un amplicateur ou un autre appareil susceptible de chauffer. Cet ensemble est conçu pour une utilisation en continu. Pour entièrement éteindre l’appareil, débranchez la che CA de la prise murale. Débranchez l’appareil si vous envisagez de ne pas l’utiliser durant une longue période.

2. En cas d’orage, débranchez la che de

l’appareil de la prise murale. Les surtensions occasionnées par l’orage pourraient endommager votre appareil.

3. N’exposez pas l’ensemble aux rayons directs

du soleil ou à toute autre source de chaleur. Ceci pourrait entraîner une surchauffe et un dysfonctionnement de l’appareil.

4. Protégez le produit de l’humidité (comme les

vases) et d’une chaleur excessive (comme une cheminée) ou de tout équipement capable de créer des champs magnétiques ou électriques. Débranchez le câble d’alimentation en cas de dysfonctionnement. Votre produit n’est pas prévu pour un usage industriel. Ce produit ne peut être utilisé qu’à des ns personnelles. Une condensation peut se former si le produit ou un disque a été stocké à basse température. Si vous devez transporter l’ensemble pendant l’hiver, attendez environ 2 heures que l’appareil ait atteint la température de la pièce avant de l’utiliser.

5. Les piles utilisées dans ce produit peuvent

contenir des produits ch miques dangereux pour l’environnement. Ne jetez pas les piles dans votre poubelle habituelle. Ne vous débarrassez pas des piles en les faisant brûler. Ne court-circuitez pas, ne désassemblez pas ni ne faites pas surchauffer les batteries. Le remplacement incorrect de la batterie entraîne un risque d’explosion. Ne la remplacez que par une batterie du même type.

MANUEL Le manuel d’utilisateur est composé de deux parties : ce MANUEL D’UTILISATEUR sur papier et un MANUEL COMPLET détaillé à télécharger.

MANUEL D’UTILISATEUR

Consultez ce manuel pour en savoir plus sur les consignes de sécurité, l’installation du produit, les connexions et les spécications du produit. MANUEL COMPLET Vous pouvez accéder au MANUEL COMPLET sur le centre d’assistance clientèle en ligne de Samsung ou en scannant le code QR. Pour consulter le manuel sur votre PC ou appareil mobile, téléchargez-le au format document depuis le site Web de Samsung. (http://www.samsung.com/support) La présentation et les spécications peuvent faire l'objet de modications sans préavis.FRA - iv SOMMAIRE 01 Contrôle des Composants 2 Insertion des piles avant l’utilisation de la télécommande (Piles AA X 2) ------------------------- 2 02 Présentation du Produit 3 Panneau avant / Panneau côté droit de la Soundbar ------------------------- 3 Panneau inférieur de la Soundbar ------------------------- 4 03 Connexion de la Soundbar 5 Connexion de l’alimentation électrique

04 Connexion à votre Téléviseur 6 Méthode 1. Connexion avec un câble

– Connexion à l’aide d’un câble optique

– Connexion d’un téléviseur à l’aide d’un câble HDMI

Méthode 2. Connexion sans l

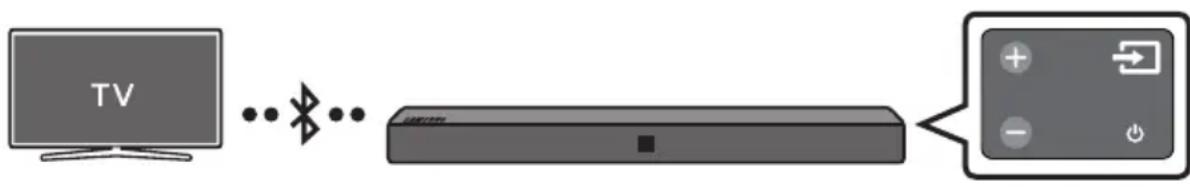

– Connexion à un téléviseur via Bluetooth

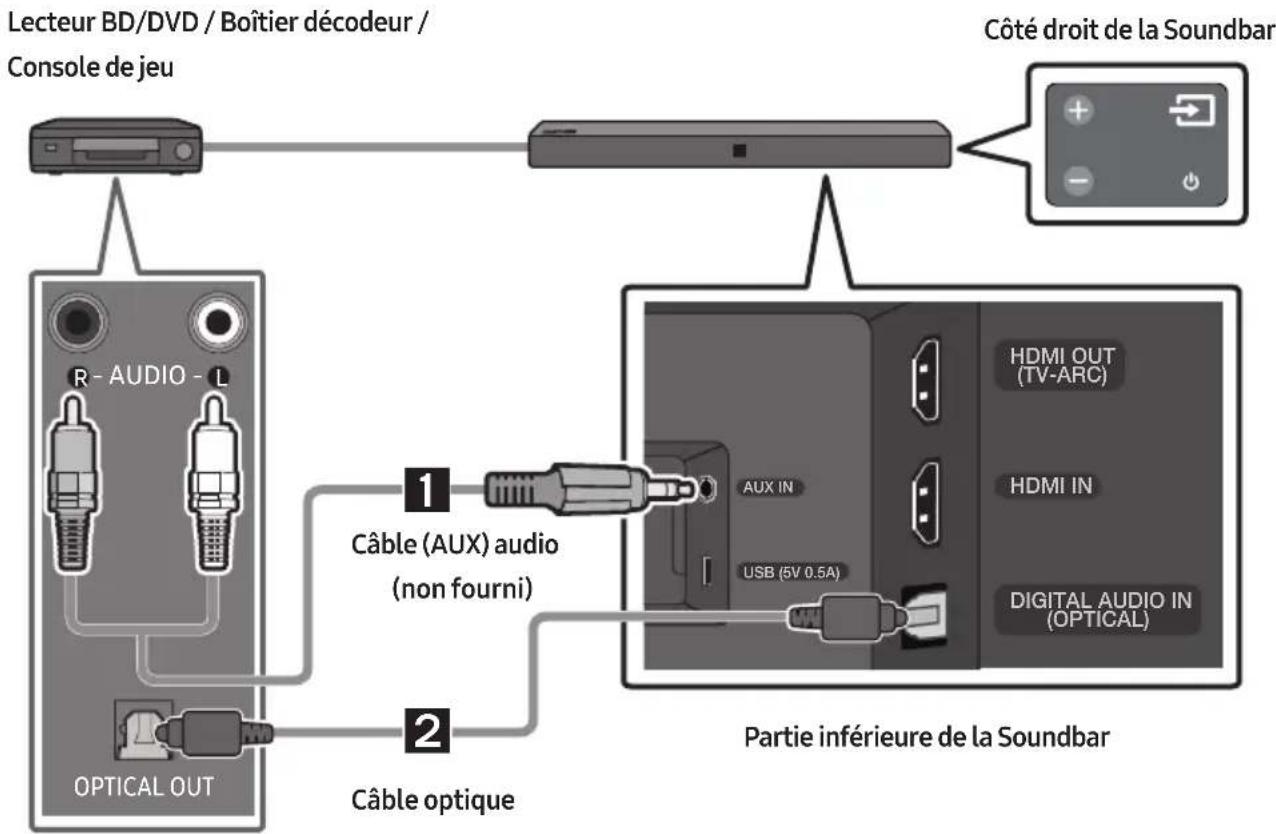

05 Connexion à un Appareil Externe 10 Connexion à l’aide d’un câble audio Optique ou Analogique (AUX)

Connexion à l’aide d’un câble HDMI

06 Connexion d’un Périphérique USB 12FRA - v 07 Connexion à un Appareil Mobile 14 Connexion via Bluetooth

08 Utilisation de la télécommande 18 Comment utiliser la télécommande

Réglage du volume de la Soundbar avec une télécommande de téléviseur --------------------------- 21 Utilisation des touches dissimulées

Spécications de sortie pour les différents modes d’effets sonores

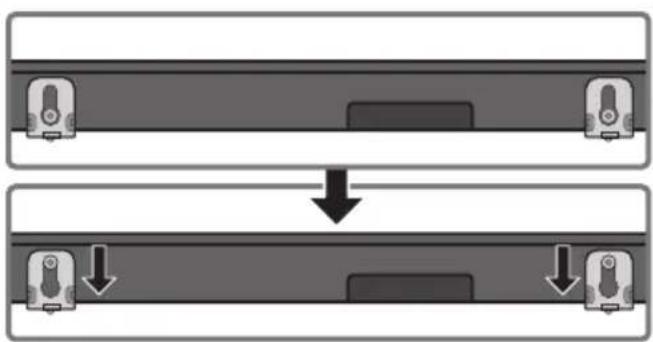

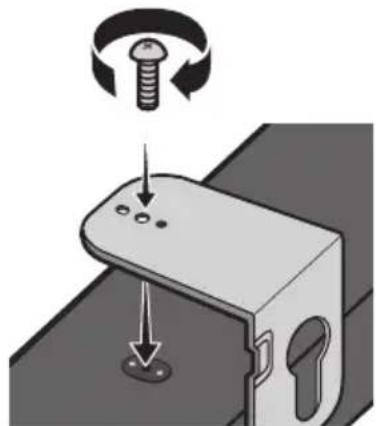

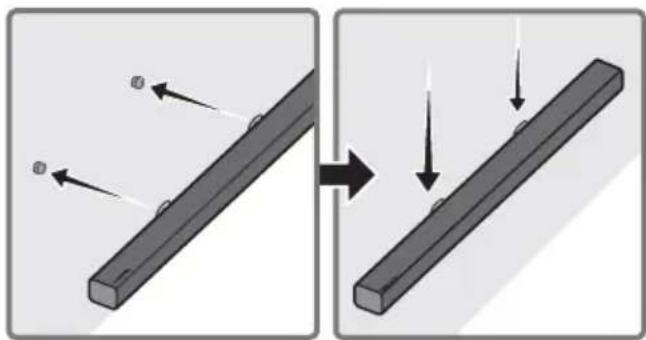

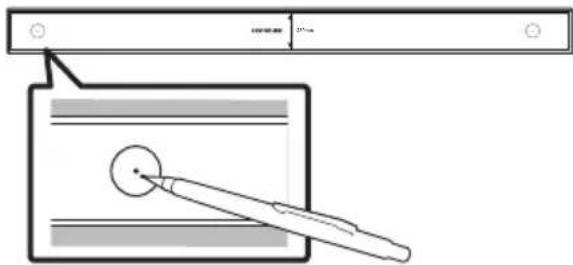

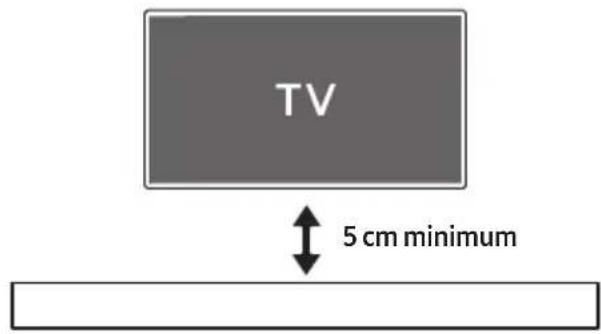

Composants de xation au mur

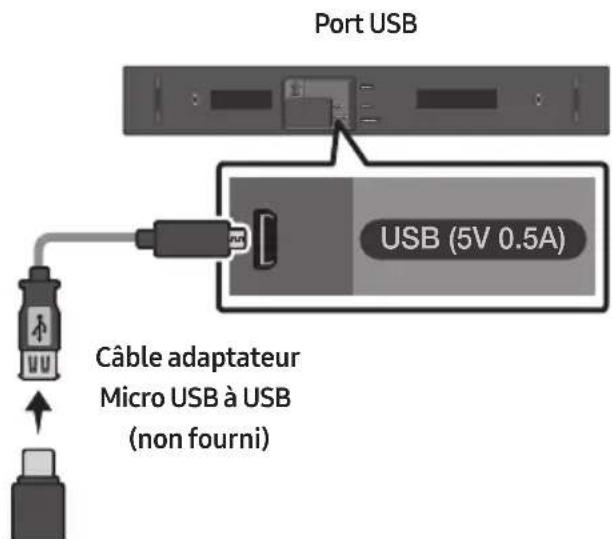

10 Mise à jour du Logiciel 25 Procédure de mise à jour

Si UPDATE ne s’afche pas

11 Dépannage 27 12 Licence 28 13 Avis de Licence Libre 28 14 Remarque Importante à Propos du Service 28 15 SpécicationsetGuide 29 Spécications

Adaptateur CA/CC (Unité principale) Cordon d’alimentation (Adaptateur CA/CC) Câble optique

• Pour plus d’informations sur l’alimentation et la consommation électriques, reportez-vous à l’étiquette collée sur le produit. (Étiquette : Bas de l’Unité Principale Soundbar)

• Les étapes de connexion de l’alimentation sont étiquetées (1, 2). Pour plus d’informations sur les connexions de l’alimentation, consultez la page 5.

• Pour les composants de xation murale de la Soundbar, consultez la page 23.

• Les câbles adaptateur Micro USB à USB et HDMI sont vendus séparément. Pour l’achat, contactez un Centre de service Samsung ou le Service client de Samsung.

• L’aspect des accessoires peut légèrement différer des illustrations ci-dessus. Insertion des piles avant l’utilisation de la télécommande (Piles AA X 2) Faites glisser le couvercle des piles dans la direction de la èche jusqu’à ce qu’il soit complètement retiré. Insérez 2 piles AA (1,5 V) orientées de sorte que la polarité soit correcte. Remettez le couvercle en le faisant glisser dans sa position.FRA - 3

02 PRÉSENTATION DU PRODUIT

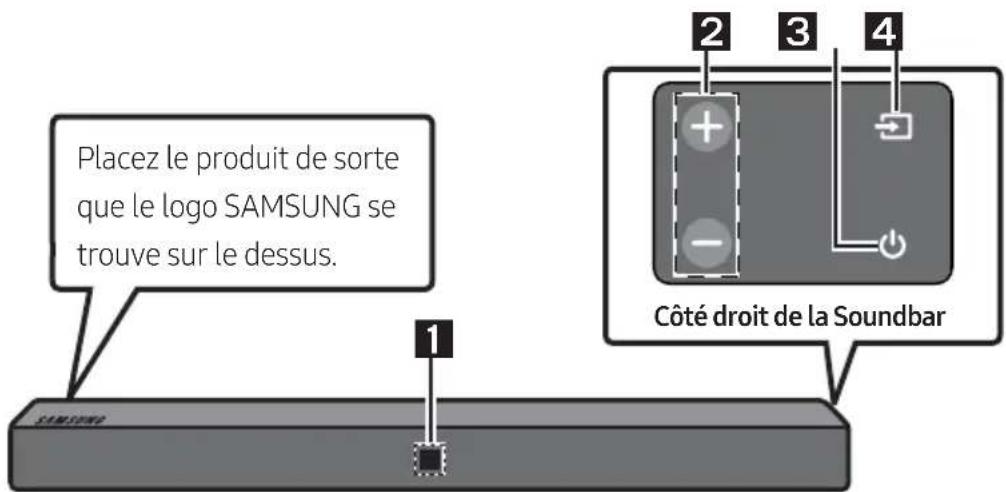

Panneau avant / Panneau côté droit de la Soundbar

Côté droit de la Soundbar Placez le produit de sorte que le logo SAMSUNG se trouve sur le dessus.

Afchage Afche l'état et le mode actuel du produit.

Touche +/- (Volume) Règle le volume.

• Une fois ajusté, le niveau de volume apparaît sur l’afchage avant de la Soundbar.

Touche (Alimentation) Allume et éteint l'appareil.

Touche (Source) Sélectionne le mode d'entrée de la source. Mode d’entrée Afchage Entrée numérique optique D.IN Entrée ARC (HDMI OUT) D.IN TV ARC (Conversion automatique) Entrée AUX AUX Entrée HDMI HDMI Mode BLUETOOTH BT Mode USB USB

• Pour activer le mode «BTPAIRING», changez la source sur le mode «BT», puis appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes.

Lorsque vous branchez le cordon CA, la touche Marche/Arrêt fonctionne pendant 4 à 6 secondes.

Lorsque vous mettez l’unité sous tension, il faut compter 4 ou 5 secondes de retard avant le déclenchement du son.

Si vous souhaitez bénécier du son du Soundbar uniquement, vous devrez éteindre les enceintes du téléviseur depuis le menu Audio Setup de votre téléviseur. Reportezvous au manuel fourni avec votre téléviseur.FRA - 4 Panneau inférieur de la Soundbar HDMI OUT(TV-ARC)DC 24VUSB (5V 0.5A)AUX INHDMI INDIGITAL AUDIO IN(OPTICAL) USB (5V 0.5A) AUX IN DC 24VHDMI OUT(TV-ARC)HDMI INDIGITAL AUDIO IN(OPTICAL)

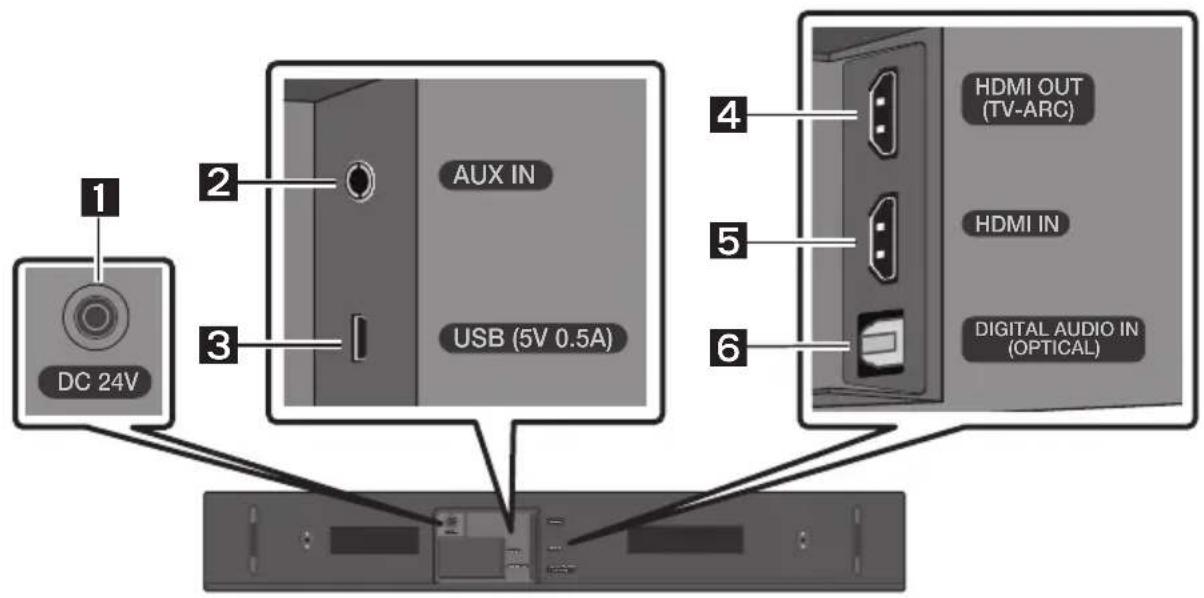

DC 24V (Entrée d'alimentation électrique) Permet de connecter l'adaptateur CA/CC.

AUX IN Permet de connecter la sortie numérique analogique d'un appareil externe.

USB (5V 0.5A) Permet de connecter un périphérique USB pour lire des chiers musicaux sur le périphérique USB via la Soundbar.

HDMI OUT (TV-ARC) Permet de connecter une prise jack HDMI (ARC) sur un téléviseur.

HDMI IN Permet l'entrée de signaux numériques vidéo et audio simultanément à l'aide du câble HDMI. Permet de connecter la sortie HDMI d'un appareil externe.

DIGITALAUDIOIN(OPTICAL) Permet de connecter la sortie numérique (optique) d'un appareil externe.

• Lorsque vous débranchez le câble d’alimentation de l’adaptateur d’alimentation CA/CC d’une prise de courant murale, retirez la che. Ne tirez pas le câble.

• Ne branchez pas cette unité ou d’autres composants à une prise CA tant que toutes les connexions entre les composants ne sont pas terminées.FRA - 5

03 CONNEXION DE LA SOUNDBAR

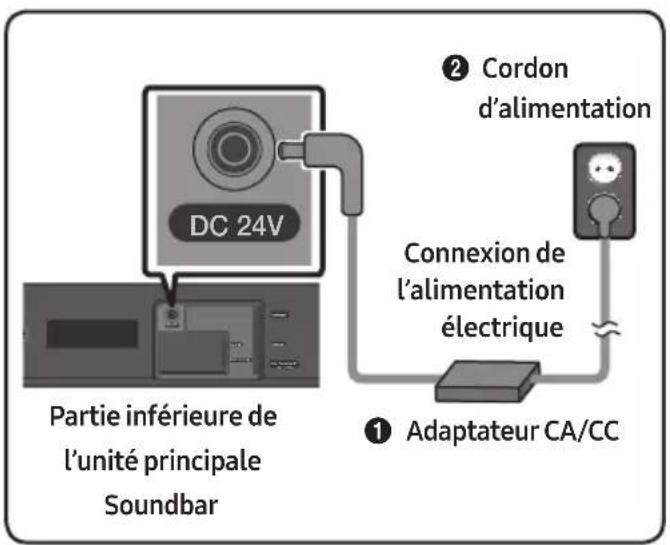

Connexion de l’alimentation électrique Utilisez les composants d’alimentation ( 1, 2 ) pour connecter la Soundbar à une prise électrique dans l’ordre suivant : 1 Branchez le câble de sortie d’alimentation sur l’adaptateur secteur, puis à la Soundbar.

Branchez le cordon d’alimentation sur une prise murale. Reportez-vous aux illustrations ci-dessous.

• Pour plus d’informations sur l’alimentation et la consommation électriques requises, reportez-vous à l’étiquette collée sur le produit. (Étiquette : Partie inférieure de l’unité principale Soundbar) HDMI OUT(TV-ARC)DC 24VUSB (5V 0.5A)AUX INHDMI INDIGITAL AUDIO IN(OPTICAL) DC 24V Partie inférieure de l’unité principale Soundbar1 Adaptateur CA/CC2 Cordon d’alimentationConnexion de l’alimentation électrique
• Veillez à poser l’adaptateur CA/CC à plat sur une table ou sur le sol. Si l’adaptateur CA/CC pend et que l’entrée du cordon CA est située face vers le haut, de l’eau ou d’autres substances étrangères risquent de pénétrer dans l’adaptateur et d’entraîner des dysfonctionnements. Passezauvraisonsurroundsanslenconnectantvotrekitd’enceintesarrièresansl Samsung (SWA-8500S) à votre Soundbar (vendue séparément). Pour plus d’informations, reportez-vousaumanueldukitd’enceintesarrièresanslSamsung.FRA - 6

04 CONNEXION À VOTRE TÉLÉVISEUR

Écoutez le son du téléviseur depuis la Soundbar via des connexions câblées ou sans l.

• Lorsque la Soundbar est connectée à un téléviseur Samsung TV sélectionné, la Soundbar peut être contrôlée à l’aide de la télécommande du téléviseur. – Lorsque vous utilisez un câble optique, cette fonction peut être prise en charge par les téléviseurs Samsung Smart TV 2017 qui prennent en charge le Bluetooth. – Cette fonction vous permet également d’utiliser le menu du téléviseur pour ajuster le champ sonore et de nombreux réglages ainsi que le volume et la coupure du son. Méthode 1. Connexion avec un câble Lorsque les signaux de diffusion sont Dolby Digital et le réglage «Format audio de sortie numérique» est PCM sur votre téléviseur, il est recommandé de modier le réglage sur Dolby Digital. Une fois le réglage modié, vous pouvez proter d’une meilleure qualité sonore. (Le menu peut varier selon le fabricant du téléviseur.) Connexion à l’aide d’un câble optique HDMI INDIGITAL AUDIO IN(OPTICAL)OPTICAL OUTCâble optiquePartie inférieure de la Soundbar D.IN

Côté droit de la Soundbar

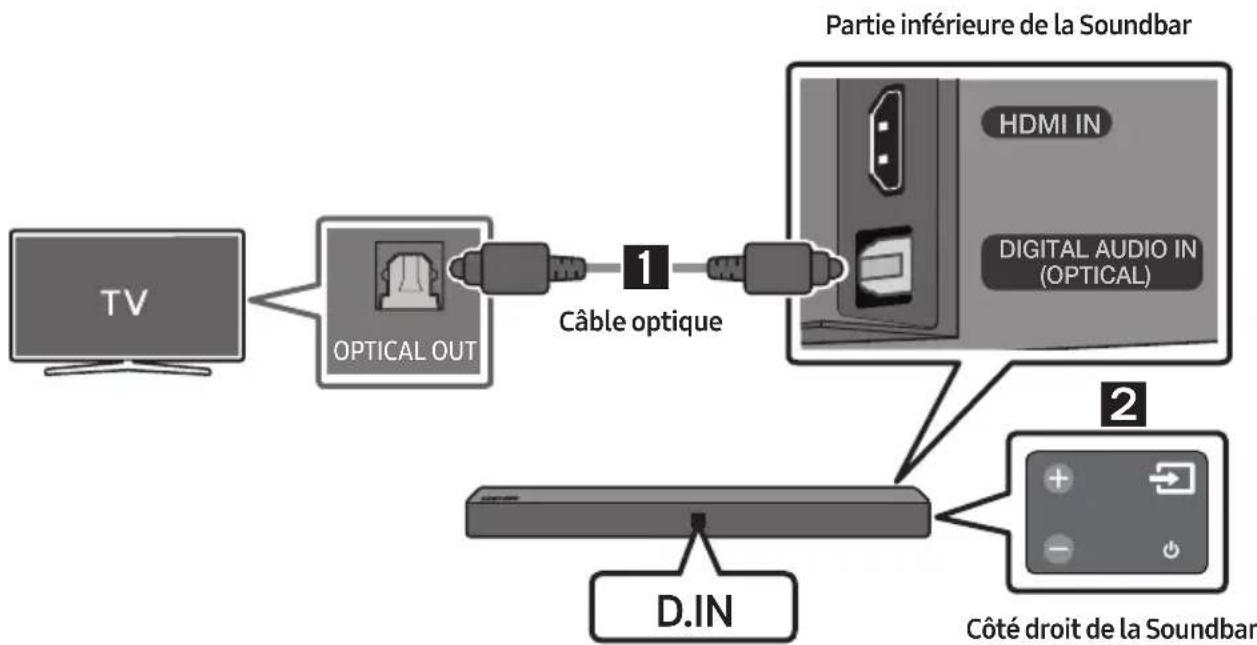

1. Raccordez la prise DIGITALAUDIOIN(OPTICAL) de la Soundbar à la prise OPTICAL OUT du

téléviseur à l’aide d’un câble optique numérique.

2. Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis

sélectionnez le mode «D.IN».FRA - 7 AutoPowerLink Le Auto Power Link active la Soundbar lorsque le téléviseur est mis sous tension.

1. Raccordez la Soundbar au téléviseur à l’aide d’un câble optique numérique.

2. Appuyez sur la touche Gauche de la télécommande pendant 5 secondes pour

activer ou désactiver le Auto Power Link.

• Par défaut, le Auto Power Link est réglé sur ON. (Pour désactiver cette fonction, désactivez l’alimentation automatique à l’aide de la Soundbar.)

• Selon l’appareil connecté, il se peut que le Auto Power Link ne fonctionne pas.

• Cette fonction est disponible uniquement en mode «D.IN». Connexion d’un téléviseur à l’aide d’un câble HDMI Contrôle de (ARC) au port HDMI IN de votre téléviseur.HDMI OUT(TV-ARC)HDMI IN

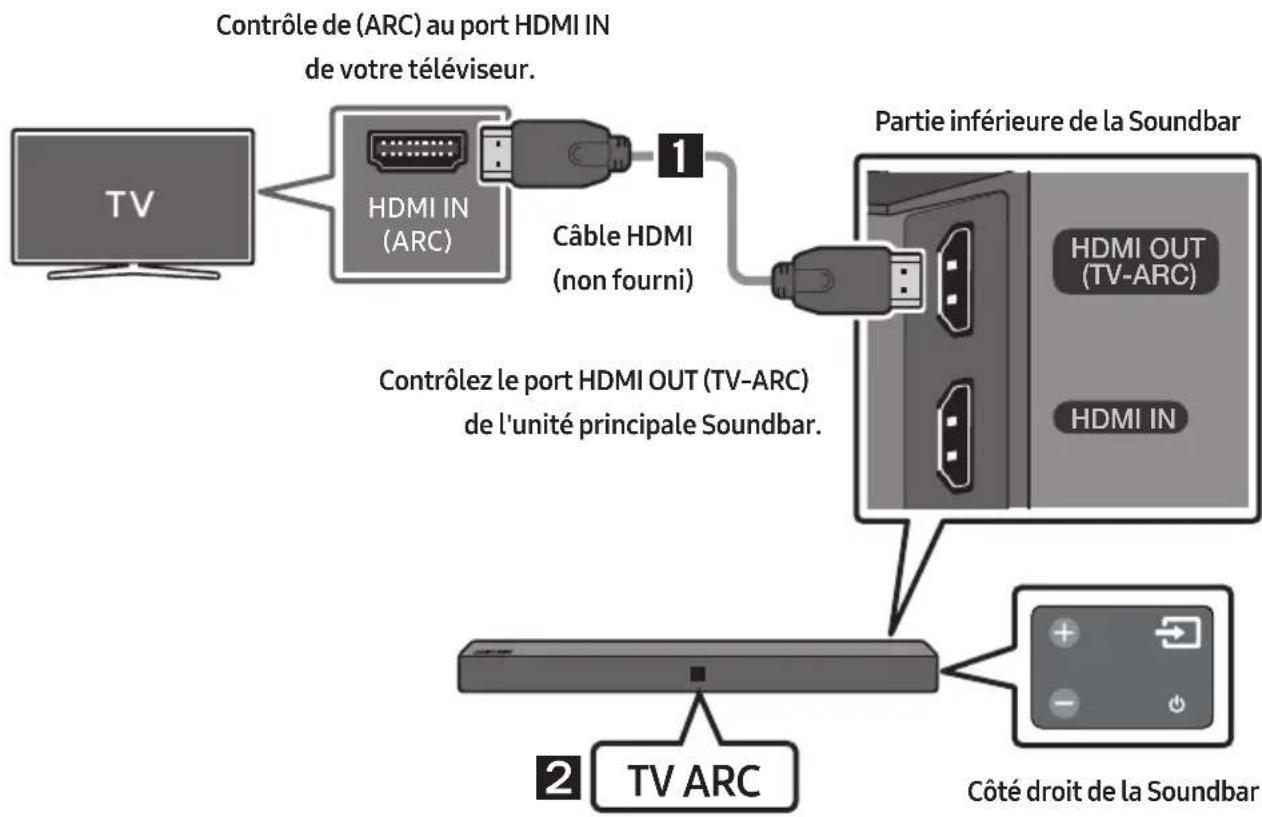

Contrôlez le port HDMI OUT (TV-ARC) de l'unité principale Soundbar.Côté droit de la Soundbar

1. Avec la Soundbar et le téléviseur allumés, connectez le câble HDMI (non fourni) tel qu’illustré.

2. «TV ARC» apparaît sur la fenêtre d’afchage de l’unité principale Soundbar et vous pouvez

entendre le son du téléviseur.

• Si le son du téléviseur est inaudible, appuyez sur la touche (Source) de la télécommande ou le côté droit de la Soundbar pour passer au mode «D.IN». L’écran afche successivement «D.IN» et «TV ARC», et vous pouvez entendre le son du téléviseur.FRA - 8

• Si «TV ARC» n’apparaît pas sur la fenêtre d’afchage de l’unité principale Soundbar, vériez que le câble est connecté au bon port.

• Utilisez les touches de volume sur la télécommande du téléviseur pour modier le volume de la Soundbar. REMARQUES

• HDMI est une interface qui permet la transmission numérique de données vidéo et audio avec un seul connecteur.

• Si le téléviseur possède un port ARC, connectez le câble HDMI au port HDMI IN (ARC).

• Il est recommandé d’utiliser un câble HDMI sans l si possible. Si vous utilisez un câble HDMI à l, utilisez un câble dont le diamètre est inférieur à 14 mm.

• Anynet+ doit être allumé.

• Cette fonction n’est pas disponible si le câble HDMI ne prend pas en charge l’ARC. Méthode2.Connexionsansl Connexion à un téléviseur via Bluetooth Lorsqu’un téléviseur est connecté à l’aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage.

• Seul un téléviseur à la fois peut être connecté. Connexion initiale

1. Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis

• Lorsque «BT READY» apparaît, appuyez sur la touche PAIR sur la télécommande ou appuyez et maintenez enfoncée la touche (Source) sur le panneau du côté droit de la Soundbar pendant plus de 5 secondes pour afcher «BTPAIRING».

3. Sélectionnez le mode Bluetooth sur le téléviseur. (Pour plus d’informations, reportez-vous au

manuel du téléviseur.)

4. Sélectionnez «[AV] Samsung Soundbar Nxxx N-Series» dans la liste sur l’écran du téléviseur.

Une Soundbar disponible est indiquée «Need Pairing» ou «Paired» dans la liste des appareils Bluetooth sur le téléviseur. Pour connecter la Soundbar, sélectionnez le message et établissez la connexion.

• Lorsque le téléviseur est connecté, [Nom du téléviseur]→ «BT» apparaît sur l’afchage avant de la Soundbar.

5. Vous pouvez maintenant entendre le son du téléviseur depuis la Soundbar.

• Après avoir connecté la Soundbar au téléviseur pour la première fois, utilisez le mode «BT READY» pour la reconnexion. Reportez-vous à la page 9 pour les détails.FRA - 9 Si la connexion de l’appareil échoue

• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar Nxxx N-Series») apparaît dans la liste, supprimez-la.

• Appuyez sur la touche PAIR sur la télécommande, ou en mode «BT», appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes sur le côté droit de la Soundbar pour passer au mode «BTPAIRING». Ensuite, sélectionnez «[AV] Samsung Soundbar Nxxx N-Series» dans la liste de recherche du téléviseur. QuelleestladifférenceentreBTREADYetBTPAIRING?

• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter un appareil mobile connecté précédemment à la Soundbar.

• BTPAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar. (Appuyez sur la touche PAIR sur la télécommande, ou appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes sur le côté droit de la Soundbar en mode «BT»). REMARQUES

• Si un code PIN est demandé lors de la connexion d’un appareil Bluetooth, saisissez <0000>.

• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l’appareil Bluetooth dépasse 10 m.

• La Soundbar s’éteint automatiquement après 5 minutes en état Prêt.

• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes: – En cas de champ électrique puissant autour de la Soundbar. – En cas d’appariement simultané de plusieurs appareils Bluetooth avec la Soundbar. – Si l’appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement.

• Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l’unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans l, etc. Déconnexion de la Soundbar à partir du téléviseur Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis passez à n’importe quel mode sauf «BT».

• La déconnexion prend du temps parce que le téléviseur doit recevoir une réponse de la Soundbar. (Le temps requis peut varier selon le modèle de téléviseur.)

• Pour annuler la connexion Bluetooth automatique entre la Soundbar et le téléviseur, appuyez sur la touche

(Lecture/Pause) sur la télécommande pendant 5 secondes en mode «BT READY». (Commuter Activé → Désactivé)FRA - 10

05 CONNEXION À UN APPAREIL EXTERNE

Raccordez un appareil externe via un réseau câblé ou sans l pour écouter le son de l’appareil externe via la Soundbar. Connexion à l’aide d’un câble audio Optique ou Analogique (AUX) HDMI OUT(TV-ARC) DC 24V USB (5V 0.5A)AUX INHDMI INDIGITAL AUDIO IN(OPTICAL)OPTICAL OUT- AUDIO - R L Partie inférieure de la Soundbar Câble optique

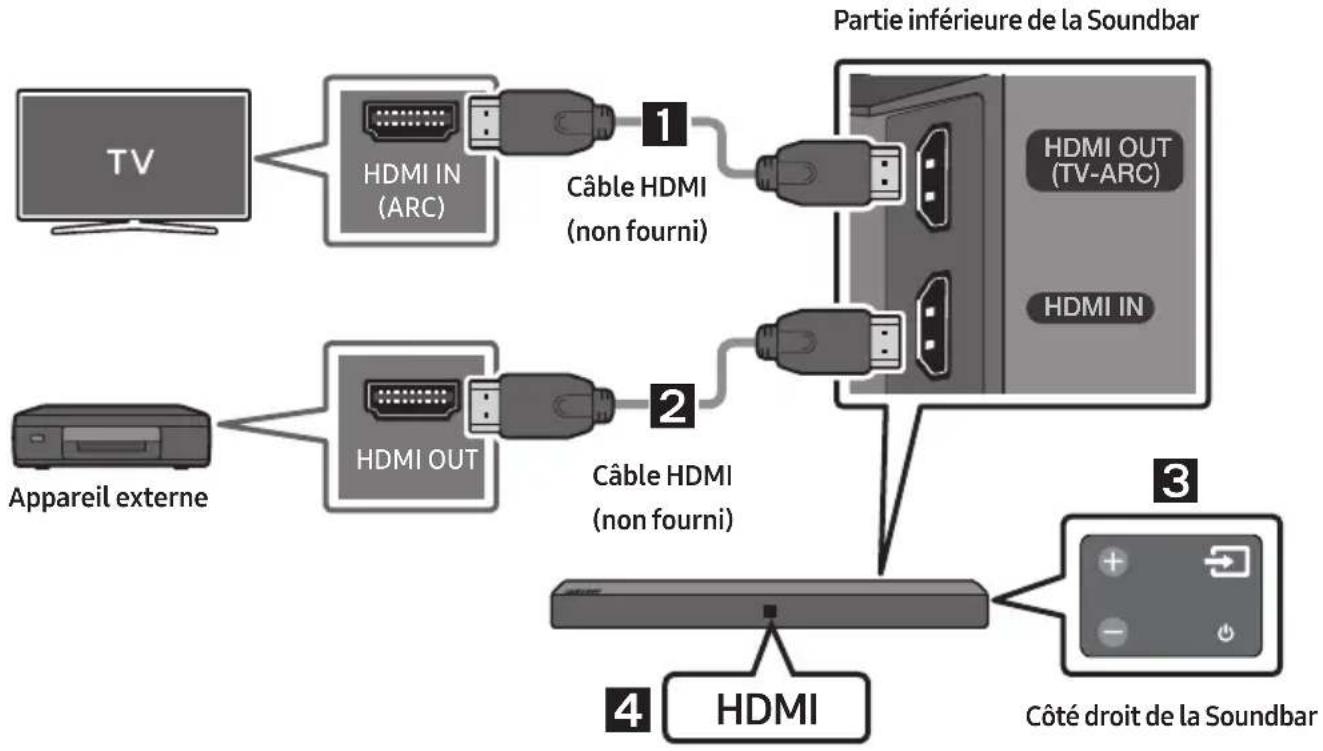

Lecteur BD/DVD / Boîtier décodeur / Console de jeu Côté droit de la Soundbar 1 Câble (AUX) audio X Raccordez AUX IN (Audio) de l’unité principale à la prise AUDIO OUT de l’appareil source à l’aide d’un câble audio. Y Sélectionnez le mode «AUX» en appuyant sur la touche (Source) sur le panneau côté droit ou sur la télécommande. 2 Câble optique X Raccordez DIGITALAUDIOIN(OPTICAL) de l’unité principale à la prise OPTICAL OUT de l’appareil source à l’aide d’un câble optique numérique. Y Sélectionnez le mode «D.IN» en appuyant sur la touche (Source) sur le panneau côté droit ou sur la télécommande.FRA - 11 Connexion à l’aide d’un câble HDMI

Câble HDMI (non fourni) Câble HDMI (non fourni) Partie inférieure de la Soundbar

Appareil externe Côté droit de la Soundbar

1. Raccordez un câble HDMI (non fourni) de la prise HDMI OUT (TV-ARC) au dos du produit à la prise

HDMI IN de votre téléviseur.

2. Raccordez un câble HDMI (non fourni) de la prise HDMI IN au dos du produit à la prise HDMI OUT

de votre appareil numérique.

3. Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis sélectionnez

4. Le mode «HDMI» s’afche sur le panneau d’afchage de la Soundbar et vous pouvez entendre le son.FRA - 12

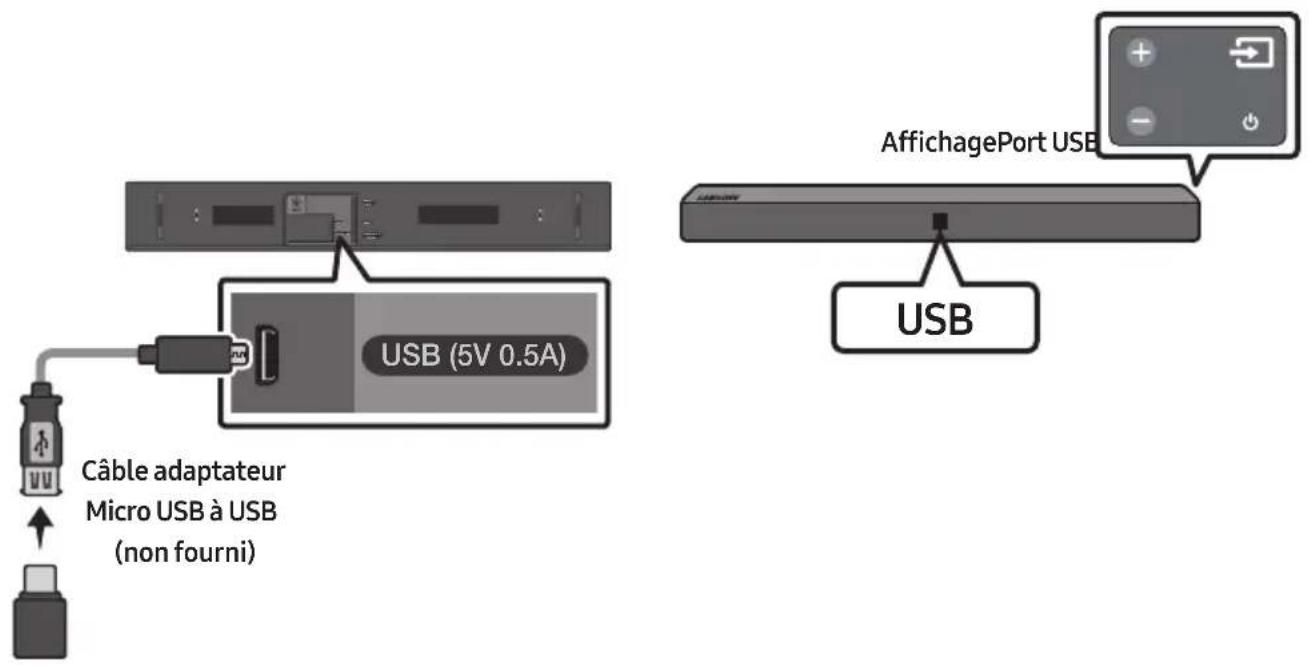

06 CONNEXION D’UN PÉRIPHÉRIQUE USB Vous pouvez lire des chiers musicaux situés sur les périphériques de stockage USB via la Soundbar. HDMI OUT(TV-ARC)DC 24VUSB (5V 0.5A)AUX INHDMI INDIGITAL AUDIO IN(OPTICAL) USB (5V 0.5A) AfchagePort USB Câble adaptateur Micro USB à USB (non fourni) USB

1. Raccordez un câble adaptateur Micro USB à USB avec une che USB 2.0 mâle Micro USB (Type B) à

une extrémité et avec une prise USB 2.0 femelle standard (Type A) à l’autre extrémité à la prise Micro USB de la Soundbar.

• Le câble adaptateur Micro USB à USB est vendu séparément. Pour l’achat, contactez un Centre de service Samsung ou le Service client de Samsung.

2. Raccordez votre périphérique USB à l’extrémité femelle du câble adaptateur.

3. Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis

4. «USB» apparaît sur l’écran d’afchage.

5. Lisez des chiers musicaux depuis le périphérique de stockage USB via la Soundbar.

• La Soundbar s’éteint automatiquement (Arrêt automatique) si aucun périphérique USB n’a été connecté pendant plus de 5 minutes.FRA - 13 Liste de compatibilités Extension Codec Débit d'échantillonnage Débit binaire *.mp3 MPEG 1 Layer2 16 ~ 48 KHz 80 ~ 320 kbps MPEG 1 Layer3 16 ~ 48 KHz 80 ~ 320 kbps MPEG 2 Layer3 16 ~ 48 KHz 80 ~ 320 kbps MPEG 2.5 Layer3 16 ~ 48 KHz 80 ~ 320 kbps *.wma Wave_Format_MSAudio1 16 ~ 48 KHz 56 ~ 128 kbps Wave_Format_MSAudio2 16 ~ 48 KHz 56 ~ 128 kbps *.aac AAC 16 ~ 96 KHz 48 ~ 320 kbps A AC- LC 16 ~ 96 KHz 128 ~ 192 kbps 5,1 canaux 320 kbps HE-AAC 24 ~ 96 KHz 48 ~ 64 kbps 5,1 canaux 160 kbps *.wav - 16 ~ 48 KHz jusqu'à 3000 kbps *.ogg OGG 1.1.0 16 ~ 48 KHz 50 ~ 500 kbps *.ac FLAC 1.1.0, FLAC 1.2.1 16 ~ 96 KHz jusqu'à 3000 kbps

• Si votre périphérique USB contient trop de dossiers et de chiers, la Soundbar mettra peut-être du temps à accéder à vos chiers et à les lancer.FRA - 14

07 CONNEXION À UN APPAREIL MOBILE

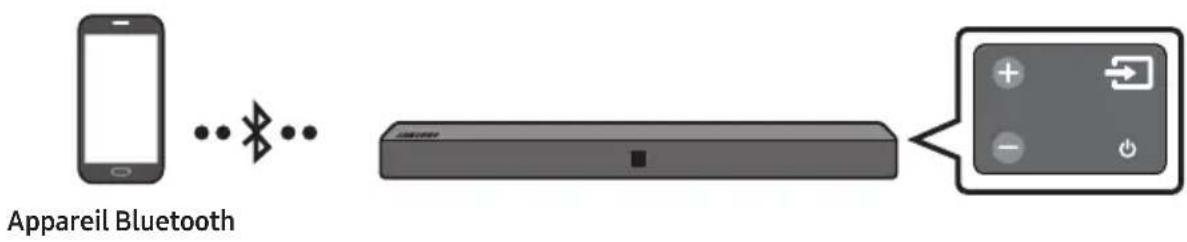

Connexion via Bluetooth Lorsqu’un appareil est connecté à l’aide de Bluetooth, vous pouvez écouter le son stéréo sans tracas de câblage.

• Vous ne pouvez pas connecter plus d’un appareil Bluetooth en même temps. Appareil Bluetooth Connexion initiale

1. Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis

• Lorsque «BT READY» apparaît, appuyez sur la touche PAIR sur la télécommande ou appuyez et maintenez enfoncée la touche (Source) sur le panneau du côté droit de la Soundbar pendant plus de 5 secondes pour afcher «BTPAIRING».

3. Sélectionnez «[AV] Samsung Soundbar Nxxx N-Series» dans la liste.

• Lorsqu’une Soundbar est connectée à l’appareil Bluetooth, [Nom de l’appareil Bluetooth] → «BT» apparaît sur l’afchage avant.

4. Lisez des chiers musicaux à partir de l’appareil, connecté via Bluetooth, via la Soundbar.

• Après avoir connecté la Soundbar au appareil mobile pour la première fois, utilisez le mode «BT READY» pour la reconnexion. Reportez-vous à la page 15 pour les détails. Si la connexion de l’appareil échoue

• Si la liste de Soundbar connectées précédemment (par ex. «[AV] Samsung Soundbar Nxxx N-Series») apparaît dans la liste, supprimez-la.

• Appuyez sur la touche PAIR sur la télécommande, ou en mode «BT», appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes sur le côté droit de la Soundbar pour passer au mode «BTPAIRING». Ensuite, sélectionnez «[AV] Samsung Soundbar Nxxx N-Series» dans la liste de recherche d’appareil Bluetooth.FRA - 15 QuelleestladifférenceentreBTREADYetBTPAIRING?

• BT READY : Dans ce mode, vous pouvez rechercher les téléviseurs connectés précédemment ou connecter un appareil mobile connecté précédemment à la Soundbar.

• BTPAIRING : Dans ce mode, vous pouvez connecter un nouvel appareil à la Soundbar. (Appuyez sur la touche PAIR sur la télécommande, ou appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes sur le côté droit de la Soundbar en mode «BT»). REMARQUES

• Si un code PIN est demandé lors de la connexion d’un appareil Bluetooth, saisissez <0000>.

• En mode de connexion Bluetooth, la connexion Bluetooth sera perdue si la distance entre la Soundbar et l’appareil Bluetooth dépasse 10 m.

• La Soundbar s’éteint automatiquement après 5 minutes en état Prêt.

• Il se peut que la Soundbar ne puisse pas effectuer correctement la recherche Bluetooth ou la connexion dans les circonstances suivantes: – En cas de champ électrique puissant autour de la Soundbar. – En cas d’appariement simultané de plusieurs appareils Bluetooth avec la Soundbar. – Si l’appareil Bluetooth est éteint, non installé, ou présente un dysfonctionnement.

• Les appareils qui génèrent des ondes électromagnétiques doivent être conservés à distance de l’unité principale Soundbar - par ex. des micro-ondes, des appareils LAN sans l, etc.

• Le Soundbar prend en charge les données SBC (44,1 kHz, 48 kHz).

• Effectuez uniquement la connexion à un périphérique Bluetooth qui prend en charge la fonction A2DP (AV).

• Vous ne pouvez pas connecter le Soundbar à un périphérique Bluetooth qui prend en charge uniquement la fonction HF (Hands Free).

• Lorsque vous avez apparié la barre audio à un périphérique Bluetooth, sélectionner «[AV] Samsung Soundbar Nxxx N-Series» parmi la liste des périphériques connectés à ce périphérique placera automatiquement la barre audio en mode «BT». – Disponible uniquement si le Soundbar est listé dans les périphériques appariés du périphérique Bluetooth. (Le périphérique Bluetooth et le Soundbar doivent être appariés au préalable au moins une fois)

• Le Soundbar apparaîtra dans la liste des périphériques recherchés du périphérique Bluetooth uniquement lorsque le Soundbar afche «BT READY».

• La Soundbar ne peut pas être appariée à un autre appareil Bluetooth lorsque la fonction Bluetooth est utilisée. Bluetooth Power Activé (SOUND MODE) Lorsque la fonction Bluetooth Power Activé est activée et que le Soundbar est désactivé, si un périphérique Bluetooth précédemment associé essaye de se connecter au Soundbar, le Soundbar s’active automatiquement.

1. Appuyez sur la touche SOUND MODE et maintenez-la enfoncée pendant plus de 5 secondes sur la

télécommande pendant que la Soundbar est sous tension.

2. «ON-BLUETOOTH POWER» s’afche sur l’écran de la Soundbar.FRA - 16

Déconnexion de l’appareil Bluetooth d’une Soundbar Vous pouvez déconnecter le périphérique Bluetooth du système Soundbar. Pour les instructions, reportez-vous au manuel d’utilisation de ce périphérique.

• Le système Soundbar sera déconnecté.

• Lorsque la Soundbar est déconnectée de l’appareil Bluetooth, la Soundbar afchera «BT DISCONNECTED» sur l’afchage avant. Déconnexion de la Soundbar à partir de l’appareil Bluetooth Appuyez sur la touche (Source) sur le panneau côté droit ou la télécommande puis passez à n’importe quel mode sauf «BT».

• La déconnexion prend du temps parce que l’appareil Bluetooth doit recevoir une réponse de la Soundbar. (La durée de déconnexion peut varier selon l’appareil Bluetooth)

• Lorsque la Soundbar est déconnectée de l’appareil Bluetooth, la Soundbar afchera «BT DISCONNECTED» sur l’afchage avant. REMARQUES

• En mode Bluetooth, la connexion sera perdue si la distance entre le système Soundbar et le périphérique Bluetooth dépasse 10 m.

• Le système Soundbar s’éteint après 5 minutes en état Prêt. À propos du Bluetooth Le système Bluetooth est une technologie qui permet de connecter facilement entre eux des périphériques compatibles Bluetooth à l’aide d’une liaison sans l courte distance.

• Ce périphérique Bluetooth peut générer du bruit ou créer des dysfonctionnements en fonction des conditions d’utilisation lorsque: – Une partie du corps de l’appareil est en contact avec le système de réception/transmission du périphérique Bluetooth ou du système Soundbar. – Il est soumis à des variations électriques provenant d’obstructions provoquées par un mur, un coin ou des cloisonnements de bureaux. – Il est exposé à des interférences électriques provenant d’appareils utilisant la même bande de fréquences (exemple : équipements médicaux, fours à micro-ondes et réseaux LAN sans l).

• Associer le système Soundbar et le périphérique Bluetooth tout en maintenant une faible distance.

• Plus la distance est grande entre l’Soundbar et le périphérique Bluetooth, plus la qualité de la transmission se dégrade. Si la distance excède la plage opérationnelle Bluetooth, la connexion est perdue.

• Dans les zones où la réception est faible, la connexion Bluetooth peut ne pas fonctionner correctement.

• La connexion Bluetooth ne fonctionne que lorsqu’elle est proche de l’appareil. La connexion s’interrompt automatiquement lorsque cette plage est dépassée. Même si la distance est respectée, il est possible que la qualité sonore soit détériorée par des obstacles (ex. : murs, portes).

• Cet appareil sans l peut causer des interférences électriques lors de son fonctionnement.FRA - 17 Utilisation de l’application Samsung Audio Remote Installation de l’application Samsung Audio Remote Pour contrôler la Soundbar depuis votre smartphone et l’application Samsung Audio Remote, téléchargez cette application sur Google Play. Recherchez : Samsung Audio Remote Lancement de l’application Samsung Audio Remote Pour lancer et utiliser l’application Samsung Audio Remote, appuyez sur l’icône Audio Remote sur votre téléphone, puis suivez les instructions afchées à l’écran. Audio Remote

• L’application Samsung Audio Remote n’est compatible qu’avec les téléphones portables Android qui exécutent la version 3.0 d’Android ou une version ultérieure.FRA - 18

08 UTILISATION DE LA TÉLÉCOMMANDE

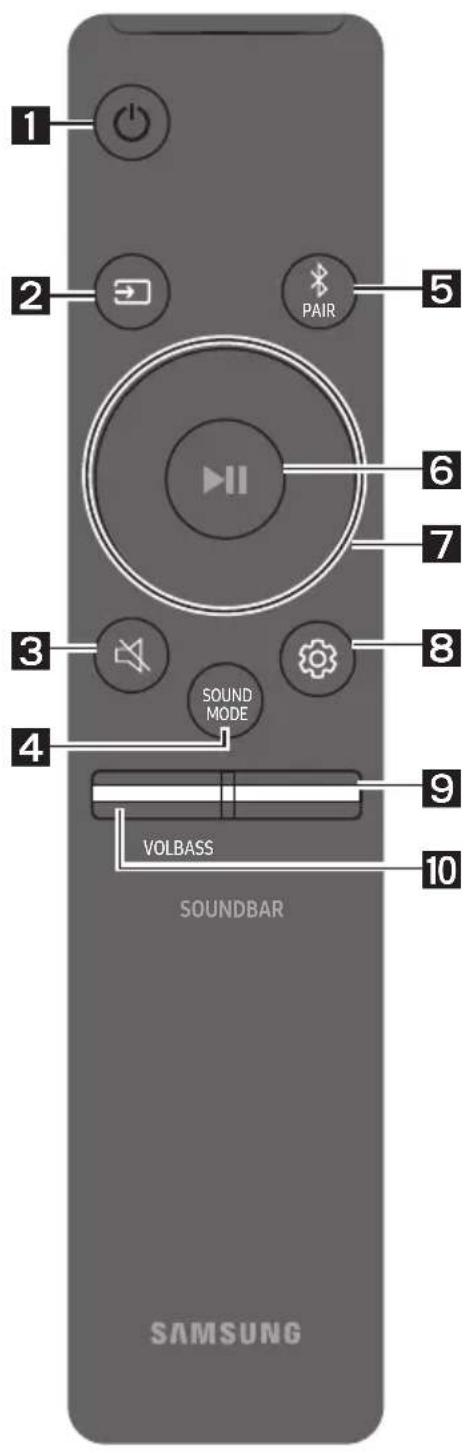

Comment utiliser la télécommande VOL BASSSOUNDBARSOUND MODE PAIR

VOL BASS SOUND MODE PAIR Source Appuyez pour sélectionner une source connectée à la Soundbar.

• Mode BTPAIRING Pour activer le mode «BTPAIRING», appuyez et maintenez enfoncée la touche (Source) pendant plus de 5 secondes.

Coupure de son VOL BASS SOUND MODE PAIR Appuyez sur la touche (Coupure de son) pour couper le son. Appuyez de nouveau sur cette touche pour activer le son.

SOUND MODE VOL BASS SOUND MODE PAIR Vous pouvez sélectionner l'effet sonore souhaité en choisissant parmi STANDARD ou SURROUND. Sélectionnez le mode «STANDARD» si vous voulez proter du son d'origine.

• DRC (Dynamic Range Control) Vous permet d’effectuer une commande de plage dynamique des pistes Dolby Digital. Si vous appuyez et maintenez enfoncée la touche SOUND MODE pendant le mode de veille, le DRC (Dynamic Range Control) s’active ou se désactive. Avec la fonction DRC activée, le bruit est réduit. (Le son peut être déformé.)

• Bluetooth Power Cette fonction allume automatiquement la Soundbar à la réception d’une demande de connexion d’un téléviseur ou d’un appareil Bluetooth connecté précédemment. Le réglage est activé par défaut. – Appuyez et maintenez enfoncée la touche SOUND MODE pendant plus de 5 secondes pour désactiver la fonction Bluetooth Power.FRA - 19

VOL BASS SOUND MODE PAIR Bluetooth PAIR Appuyez sur la touche PAIR. «BTPAIRING» s'afche sur l'écran de la Soundbar. Vous pouvez vous connecter à un nouvel appareil Bluetooth dans ce mode en sélectionnant l'appareil dans la liste de recherche d'appareils Bluetooth.

Lecture / Pause VOL BASS SOUNDMODEPAIR Appuyez sur la touche p pour mettre le chier musical temporairement en pause. Si vous appuyez à nouveau sur la touche, le chier musical est lu.

• Fonction Auto Power Down L’appareil s’éteint automatiquement dans les situations suivantes. – Mode D.IN / HDMI / BT / USB : S’il n’y a pas de signal audio pendant 5 minutes. – Mode AUX : – Si le câble audio (AUX) est déconnecté pendant 5 minutes. – Si aucune TOUCHE n’est activée pendant 8 heures lorsque le câble (AUX) est connecté. (La fonction Mise hors tension automatique peut être désactivée uniquement dans ce cas.) – Pour désactiver la fonction Mise hors tension automatique, en mode «AUX», appuyez sur la touche p et maintenez-la enfoncée pendant 5 secondes. «ON-AUTO POWER DOWN» / «OFF-AUTO POWER DOWN» s’afche à l’écran.

VOL BASS SOUND MODE PAIR Haut/Bas/ Gauche/ Droite Appuyez sur les zones indiquées pour sélectionner Haut/Bas/ Gauche/Droite. Appuyez sur Haut/Bas/Gauche/Droite sur la touche pour sélectionner ou paramétrer les fonctions.

• Répétition Pour utiliser la fonction de répétition en mode «USB», appuyez sur la touche Haut.

• Sautdechiermusical Appuyez sur la touche Droite pour sélectionner le chier musical suivant. Appuyez sur la touche Gauche pour sélectionner le chier musical précédent.

• Anynet+/AutoPowerLink Vous pouvez activer ou désactiver Anynet+ et le Auto Power Link. Les fonctions Anynet+ et de Auto Power Link sont contrôlées respectivement par les touches Droite et Gauche. – Anynet+ : Si la Soundbar est connectée à un téléviseur Samsung via un câble HDMI, vous pouvez contrôler votre Soundbar avec une télécommande de téléviseur Samsung. Appuyez sur la touche Droite et maintenez-la enfoncée pendant 5 secondes pour ON ou OFF Anynet+. – Auto Power Link : Si la Soundbar est connectée au téléviseur par un câble optique numérique, la Soundbar peut s’allumer automatiquement lors de la mise sous tension de votre téléviseur. Appuyez et maintenez enfoncée la touche Gauche pendant environ 5 secondes pour basculer le Auto Power Link sur ON et OFF. – Par défaut, Anynet+ / Auto Power Link sont réglés sur ONFRA - 20

• Fonction de restriction du volume Votre audition pouvant être endommagée lorsque la connexion est à un volume élevé, cette fonction ajuste le volume à 20 lorsque le volume réglé est supérieur à 20. – La valeur par défaut de la restriction du volume est désactivée. Le volume réglé est conservé même lorsque la connexion est désactivée. – Pour modier le réglage, appuyez et maintenez enfoncée la touche Bas sur la télécommande pendant 5 secondes. Lorsque la restriction du volume est désactivée, «V FREE» s’afche sur l’écran, et lorsqu’elle est activée, «V LOCK» apparaît.

Commande sonore VOL BASS SOUND MODE PAIR Vous pouvez sélectionner parmi TREBLE, AUDIO SYNC, REAR LEVEL ou REAR SPEAKER ON/OFF.

• Pour ajuster le volume TREBLE, sélectionnez la commande audio TREBLE, puis utilisez les touches Haut/Bas pour ajuster le volume dans la plage de -6 à +6.

• Appuyez sur le bouton (Commande sonore) pendant environ 5 secondes pour régler le son pour chaque bande de fréquences. Vous pouvez sélectionner parmi 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz et 10 KHz (Gauche/Droite) et chaque réglage peut être déni entre -6 ~ +6 (Haut/Bas).

• Si l’image et le son ne sont pas synchronisés entre votre téléviseur et la Soundbar, sélectionnez AUDIO SYNC dans les réglages audio, puis réglez le décalage audio, de 0 à 300 millisecondes, à l’aide des touches Haut/Bas. (Sauf le mode «USB»)

• Si les enceintes surround (non fournies) sont connectées, sélectionnez REAR LEVEL et utilisez les touches Haut/Bas pour ajuster le volume dans la plage de -6 à +6. La fonction REAR SPEAKER peut être ON/OFF en utilisant les touches Haut/Bas.

• AUDIO SYNC n’est pris en charge que dans certaines fonctions.

VOL BASS SOUNDMODEPAIR BASS SOUND MODE VOL BASS SOUNDBAR SOUND MODE VOL BASS SOUNDBAR SOUND MODE VOL BASS SOUNDBAR SOUND MODE VOL BASS SOUNDBAR Appuyez sur les touches haut ou bas pour régler le volume des graves dans la plage de -6 à +6. Pour régler le niveau de volume des graves sur 0, appuyez sur la touche.

• Coupure de son Appuyez sur la touche VOL pour couper le son. Appuyez de nouveau sur cette touche pour activer le son.FRA - 21 Réglage du volume de la Soundbar avec une télécommande de téléviseur Utilisez le menu du téléviseur pour régler l’enceinte TV d’un téléviseur Samsung sur les enceintes externes. (Pour plus d’informations, reportez-vous au manuel d’utilisateur du téléviseur.)

• Après avoir installé la Soundbar, vous pouvez régler le volume de la Soundbar à l’aide de la télécommande IR fournie avec le téléviseur Samsung. (Si vous ne voulez pas utiliser cette fonction, une fois la Soundbar éteinte, appuyez et maintenez enfoncée la touche BASS pendant 5 secondes. «OFF-TV REMOTE» apparaît sur l’écran de la Soundbar et la fonction se désactive.) Pour régler le volume en utilisant uniquement la télécommande du téléviseur Samsung, appuyez et maintenez enfoncée la touche BASS pendant plus de 5 secondes jusqu’à ce que «SAMSUNG-TVREMOTE » apparaisse sur l’écran de la Soundbar. – Chaque fois que vous poussez la touche BASS vers le haut et la maintenez enfoncée pendant 5 secondes, le mode commute dans l’ordre suivant : «SAMSUNG-TVREMOTE» (Mode par défaut) → «OFF-TV REMOTE» → «ALL-TV REMOTE».

• Pour régler le volume de la Soundbar avec la télécommande fournie avec un téléviseur d’un fabricant tiers, éteignez la Soundbar, appuyez et maintenez enfoncée la touche BASS pendant 5 secondes («OFF-TV REMOTE» apparaît sur l’écran de la Soundbar), relâchez la touche BASS, puis appuyez et maintenez à nouveau enfoncée la touche BASS pendant plus de 5 secondes. («ALL-TV REMOTE» s’afche sur l’écran de la Soundbar.) – La disponibilité de cette fonction dépend de la télécommande. – Fabricants prenant en charge cette fonction: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCAFRA - 22 Utilisation des touches dissimulées Touche dissimulée Page de référence Touche de télécommande Fonction BASS Télécommande de votre téléviseur Activer/Désactiver (Veille) page 21 (Source) Appariement BT page 18 p (Lecture / Pause) Auto Power Down Activer/Désactiver (Mode AUX) page 19 Initialiser (Veille) page 26 BT prêt page 9 Gauche Auto Power Link ON/OFF page 19 Droite Anynet+ ON/OFF page 19 Bas Restriction du volume Activer/Désactiver page 20 (Commande sonore) EQ bande 7 page 20 SOUND MODE DRC ON/OFF (Veille) page 18 Bluetooth Power page 18 Spécicationsdesortiepourlesdifférentsmodesd’effetssonores Effet Entrée Sortie Sanskitd’enceintes arrièresansl Aveckitd’enceintesarrière sansl SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER STANDARD

• Le kit d’enceintes arrière sans l Samsung peut être acheté séparément. Pour acheter un kit, contactez le vendeur chez qui vous avez acheté la Soundbar.FRA - 23 09 INSTALLATION DU SUPPORT MURAL Précautions d’installation

• Installez sur un mur vertical uniquement.

• N’installez pas dans un endroit à température élevée ou humide.

• Vériez si le mur est sufsamment robuste pour supporter le poids du produit. Sinon, renforcez le mur ou choisissez un autre point d’installation.

• Achetez et utilisez les vis de xation ou les ancrages appropriés pour le type de mur dont vous disposez (plaque de plâtre, plaque métallique, bois, etc.). Si possible, xez les vis portantes dans les poteaux.

• Achetez les vis de support mural selon le type et l’épaisseur du mur sur lequel vous souhaitez monter la Soundbar. – Diamètre: M5 – Longueur: 35 mm ou plus recommandés.

• Connectez les câbles depuis l’unité aux appareils externes avant d’installer la Soundbar sur le mur.

• Assurez-vous que l’unité est éteinte et débranchée avant de l’installer. Sinon, cela pourrait provoquer un choc électrique. Composantsdexationaumur 450mm Guidedexationmurale Visdexation (2pièces) Vis(2pièces) Supportdexationmurale (2pièces)

1. Placez le Guidedexationmurale contre le

• Le Guidedexationmurale doit être de niveau.

• Si votre téléviseur est monté sur le mur, installez la Soundbar à au moins 5 cm sous le téléviseur. 5 cm minimumFRA - 24

2. Alignez la Ligne centrale du modèle papier

et le centre de votre téléviseur (si vous xez la Soundbar sous votre téléviseur), puis xez le Guidedexationmurale au mur avec du ruban adhésif.

• Si vous ne xez pas la Soundbar sous un téléviseur, placez la Ligne centrale au centre de la zone d’installation. Ligne centrale 450mm

3. Utilisez un objet pointu, tel qu’un stylo ou un

crayon, pour marquer les positions des trous, puis retirez le Guidedexationmurale. 450mm CENTER LINE

4. À l’aide d’une mèche appropriée, faites un

trou dans le mur au niveau de chaque marque.

• Si les marques ne correspondent pas aux positions des poteaux muraux, veillez à insérer les ancrages ou les chevilles Molly appropriées dans les trous avant d’insérer les vis portantes. Si vous utilisez des ancrages ou des chevilles Molly, pensez à percer des trous sufsamment larges pour les accueillir.

5. Enfoncez une vis (non fournie) dans chaque

Visdexation, puis vissez fermement chaque vis dans un trou pour vis portante.

6. Installez les Supportdexationmurale sur

la partie inférieure de la Soundbar, en veillant à les positionner correctement, en utilisant 2 Vis.

• Lors de l’assemblage, veillez à ce que l’accroche des Supportdexation murale se trouve sur l’arrière de la Soundbar. ArrièredelaSoundbar Extrémité droite de la SoundbarFRA - 25

7. Installez la Soundbar, sur laquelle sont xés

les Supportsdexationmurale, en accrochant les Supportsdexationmurale sur les Visdexation sur le mur.

8. Faites glisser la Soundbar vers le bas, comme

indiqué ci-dessous, an que les Support de xationmurale reposent de manière sûre sur les Visdexation.

• Insérez les Visdexation dans la partie large (inférieure) des Supportdexation murale, puis faites glisser les Support de xationmurale vers le bas an que les Supportdexationmurale reposent de manière sûre sur les Visdexation.

LOGICIEL Samsung peut proposer des mises à jour pour le microprogrammedusystèmedelaSoundbar prochainement. Port USB HDMI OUT (TV-ARC) DC 24V USB (5V 0.5A) AUX IN HDMI IN

(OPTICAL) USB (5V 0.5A) Câble adaptateur Micro USB à USB (non fourni) Si une mise à jour est proposée, vous pouvez mettre à jour le microprogramme en connectant le périphérique USB contenant la mise à jour du microprogramme enregistré au port USB de votre Soundbar. Pour plus d’informations sur comment télécharger des chiers de mise à jour, rendez- vous sur le site Samsung Electronics (www.samsung.com

Support). Ensuite, saisissez ou sélectionnez le modèle de votre Soundbar, sélectionnez Software & Apps, puis Downloads. Notez que les noms d’option peuvent varier.FRA - 26 Procédure de mise à jour

1. Raccordez un câble adaptateur Micro USB à

USB avec une che USB 2.0 mâle Micro USB (Type B) à une extrémité et avec une prise USB 2.0 femelle standard (Type A) à l’autre extrémité à la prise Micro USB de la Soundbar.

• Le câble adaptateur Micro USB à USB est vendu séparément. Pour l’achat, contactez un Centre de service Samsung ou le Service client de Samsung.

2. Suivez les étapes ci-dessous pour

télécharger le logiciel du produit : Rendez-vous sur le site Web Samsung sur (samsung.com) recherchez le nom du modèle - sélectionnez l’option de menu d’assistance client (le nom de l’option est sujet à modications)

3. Sauvegardez le logiciel téléchargé sur une

clé USB et sélectionnez «Extraire ici» pour dézipper le chier.

4. Éteignez la Soundbar et connectez la clé USB

contenant la mise à jour du logiciel au port femelle sur un câble adaptateur Micro USB. Connectez le câble au port USB sur la Soundbar.

5. Allumez la Soundbar. Dans les 3 minutes qui

suivent, «UPDATE» s’afche et la mise à jour commence.

6. Lorsque la mise à jour est terminée, la

Soundbar s’éteint. Appuyez sur la touche p de la télécommande pendant 5 secondes. «INIT» s’afche à l’écran puis la Soundbar s’éteint. La mise à jour est terminée.

• Ce produit est équipé de la fonction DUAL BOOT. Si la mise à jour du micrologiciel échoue, vous pouvez exécuter à nouveau la mise à jour. SiUPDATEnes’afchepas

1. Éteignez la Soundbar, déconnectez et ensuite

reconnectez le périphérique de stockage qui contient le chier de mise à jour au port USB de la Soundbar.

2. Débranchez le cordon d’alimentation de la

Soundbar, rebranchez-le, puis allumez la Soundbar.

• La mise à jour du micrologiciel peut ne pas se faire correctement si les chiers audio reconnus par la Soundbar sont stockés dans le périphérique de stockage.

• N’éteignez pas l’appareil et ne retirez pas le périphérique USB lorsque les mises à jour sont en train d’être appliquées. L’unité principale s’éteindra automatiquement après avoir terminé la mise à jour du micrologiciel.

• Lorsque la mise à jour est terminée, la conguration de l’utilisateur de la Soundbar est réinitialisée. Nous vous recommandons d’écrire vos paramètres pour pouvoir les rétablir après la mise à jour. Si la mise à jour du logiciel échoue, contrôlez si la clé USB est défectueuse.

• Les utilisateurs de Mac OS doivent utiliser MS-DOS (FAT) comme format USB.

• L’exécution de la mise à jour via USB peut ne pas être possible en fonction du fabricant du périphérique de stockage.FRA - 27 11 DÉPANNAGE Avant de contacter l’assistance, veuillez lire ce qui suit. L’unité ne s’allume pas. Lecordond’alimentationest-ilbranchédanslaprisemurale? ; Branchez la che secteur sur la prise. Une fonction ne répond pas lorsque la touche est enfoncée. Del’électricitéstatiqueest-elleprésentedansl’air? ; Débranchez la che secteur et rebranchez-la. Des distorsions sonores se font entendre en mode BT. ; Consultez les sections sur la connexion Bluetooth aux pages 8 et 14. Aucun son n’est produit. Lafonctiondecoupuredusonest-elleactivée? ; Appuyez sur la touche VOL pour annuler cette fonction. Levolumeest-ilrégléàsonminimum? ; Réglez le volume. La télécommande ne fonctionne pas. Lespilessont-elleusées? ; Remplacez avec des piles neuves. Est-cequeladistanceentrelatélécommandeetl’unitéprincipaleSoundbaresttropgrande? ; Rapprochez la télécommande de l’unité principale Soundbar.FRA - 28 12 LICENCE Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio, Pro Logic, and the double-D symbol are trademarks of Dolby Laboratories. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, the Symbol, DTS in combination with the Symbol, and DTS 2.0 Channel are registered trademarks or trademarks of DTS, Inc. in the United States and/or other countries. © DTS, Inc. All Rights Reserved. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries.

LIBRE Pour toute requête et demande concernant les sources ouvertes, contactez Samsung via e-mail à l’adresse (oss.request@samsung.com). 14 REMARQUE IMPORTANTE À PROPOS DU SERVICE

• Les gures et les illustrations du présent Manuel d’utilisation sont fournies à titre de référence uniquement et peuvent différer de l’apparence du produit réel.

• Des frais supplémentaires pourront vous être facturés dans les cas suivants : (a) Vous demandez l’intervention d’un ingénieur, mais il s’avère que l’appareil ne présente aucune anomalie (par ex. vous n’avez pas lu ce Manuel d’utilisation). (b) Vous portez l’unité à un centre de réparation, mais il s’avère que celle-ci ne présente aucune défaillance (par ex. vous n’avez pas lu ce Manuel d’utilisation).

• Le montant de ces frais administratifs vous sera notié avant que tout travail ou toute visite à votre domicile ne soit effectuée).FRA - 29 15 SPÉCIFICATIONSETGUIDE Spécications Nom du modèle HW-N400

Poids 3,0 kg Dimensions(L x H x P) 640,0 x 71,0 x 100,3 mm Plage de températures en fonctionnement +5°C à +35°C Plage d’humidité en fonctionnement 10 % ~ 75 % Formats de lecture pris en charge (Le son DTS 2.0 est lu au format DTS.) LPCM 2ch, Dolby Audio™ (prise en charge de Dolby® Digital), DTS PUISSANCE DE SORTIE DE L’APPAREIL SANS FIL Puissance de transmission BT max. Puissance de transmission SRD max. 100 mW à 2,4 GHz – 2,4835 GHz 25 mW à 5,725 GHz – 5,825 GHz Consommation électrique totale en veille (W) 2,9W Bluetooth Méthode de désactivation du port Appuyez et maintenez enfoncée la touche SOUND MODE pendant plus de 5 secondes pour désactiver la fonction Bluetooth Power. REMARQUES

• Samsung Electronics Co,, Ltd se réserve le droit de modier les caractéristiques sans préavis.

• Le poids et les dimensions sont approximatifs.

• Samsung Electronics déclare par la présente que cet équipement est conforme à la directive 2014/53/UE. Le texte complet de la déclaration de conformité de l’UE est disponible à l’adresse Internet suivante : http://www.samsung.com, puis allez dans Assistance > Sélectionner un produit et saisissez le nom de modèle. Cet équipement peut fonctionner dans tous les pays de l’Union européenne.FRA - 30 [Elimination des batteries de ce produit] (Applicableauxpaysdisposantdesystèmesdecollecteséparés) Le symbole sur la batterie, le manuel ou l’emballage indique que les batteries de ce produit ne doivent pas être éliminées en n de vie avec les autres déchets ménagers. L’indication éventuelle des symboles chimiques Hg, Cd ou Pb signie que la batterie contient des quantités de mercure, de cadmium ou de plomb supérieures aux niveaux de référence stipulés dans la directive CE 2006/66. Si les batteries ne sont pas correctement éliminées, ces substances peuvent porter préjudice à la santé humaine ou à l’environnement. An de protéger les ressources naturelles et d’encourager la réutilisation du matériel, veillez à séparer les batteries des autres types de déchets et à les recycler via votre système local de collecte gratuite des batteries. Les bons gestes de mise au rebut de ce produit (Déchets d’équipements électriques & électroniques) (Applicableauxpaysdisposantdesystèmesdecollecteséparés) Ce symbole sur le produit, ses accessoires ou sa documentation indique que ni le produit, ni ses accessoires électroniques usagés (chargeur, casque audio, câble USB, etc.) ne peuvent être jetés avec les autres déchets ménagers. La mise au rebut incontrôlée des déchets présentant des risques environnementaux et de santé publique, veuillez séparer vos produits et accessoires usagés des autres déchets. Vous favoriserez ainsi le recyclage de la matière qui les compose dans le cadre d’un développement durable. Les particuliers sont invités à contacter le magasin leur ayant vendu le produit ou à se renseigner auprès des autorités locales pour connaître les procédures et les points de collecte de ces produits en vue de leur recyclage. Les entreprises et particuliers sont invités à contacter leurs fournisseurs et à consulter les conditions de leur contrat de vente. Ce produit et ses accessoires ne peuvent être jetés avec les autres déchets. Pour obtenir des informations sur les engagements environnementaux de Samsung et sur les obligations réglementaires spéciques à l’appareil, par ex. la réglementation REACH WEEE, rendez-vous sur : http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.htmlGRE - ii ΠΛΗΡΟΦΟΡΊΕΣ ΓΊΑ ΤΗΝ ΑΣΦΑΛΕΊΑ ΠΡΟΕΊΔΟΠΟΊΉΣΕΊΣ ΓΊΑ ΤΗΝ
