LIETOŠANAS INSTRUKCIJA HWN410 SAMSUNG

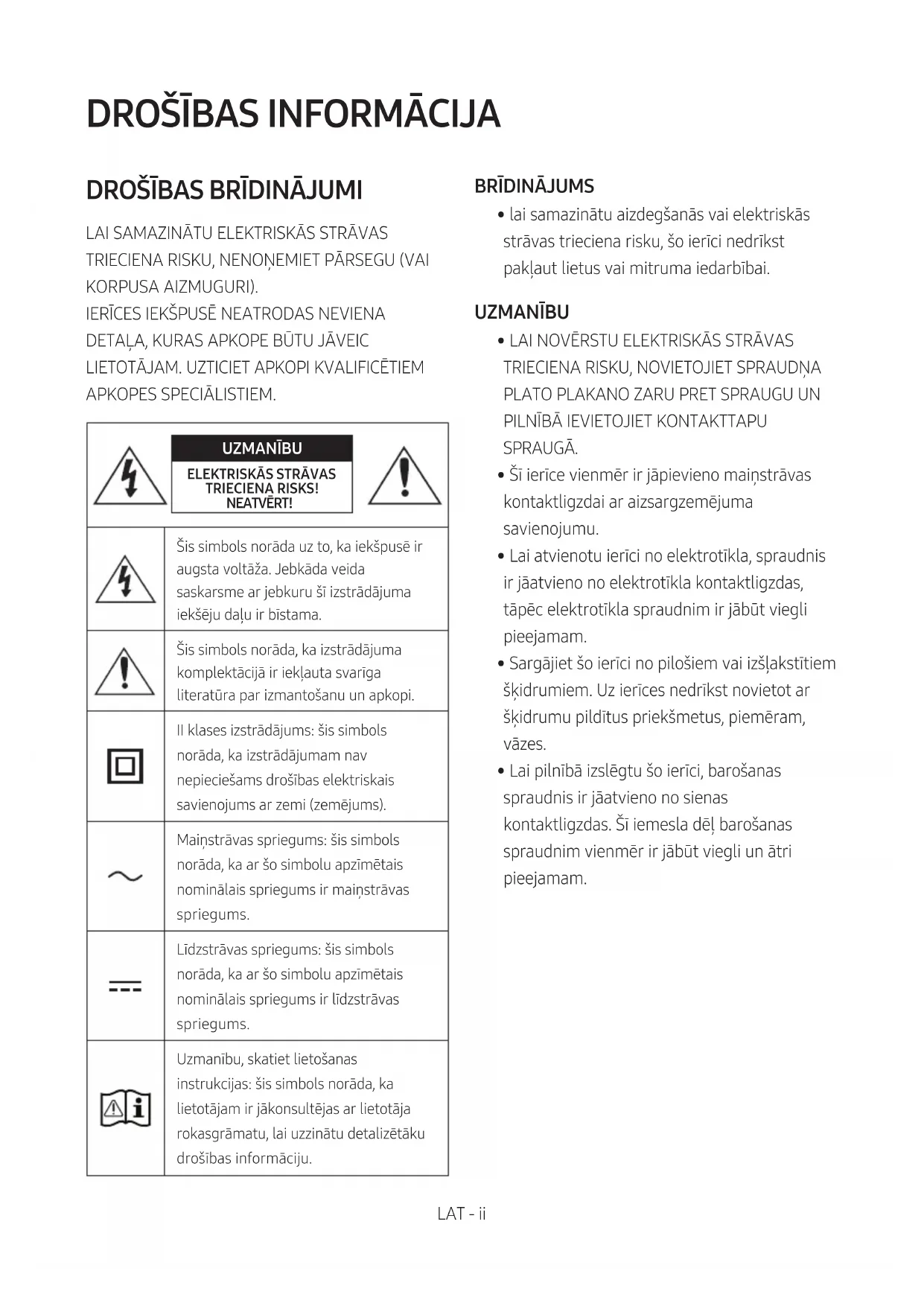

APKOPES SPECIĀLISTIEM. UZMANĪBU ELEKTRISKĀS STRĀVAS TRIECIENA RISKS! NEATVĒRT!Šis simbols norāda uz to, ka iekšpusē ir augsta voltāža. Jebkāda veida saskarsme ar jebkuru šī izstrādājuma iekšēju daļu ir bīstama.Šis simbols norāda, ka izstrādājuma komplektācijā ir iekļauta svarīga literatūra par izmantošanu un apkopi.II klases izstrādājums: šis simbols norāda, ka izstrādājumam nav nepieciešams drošības elektriskais savienojums ar zemi (zemējums).Maiņstrāvas spriegums: šis simbols norāda, ka ar šo simbolu apzīmētais nominālais spriegums ir maiņstrāvas spriegums.Līdzstrāvas spriegums: šis simbols norāda, ka ar šo simbolu apzīmētais nominālais spriegums ir līdzstrāvas spriegums.Uzmanību, skatiet lietošanas instrukcijas: šis simbols norāda, ka lietotājam ir jākonsultējas ar lietotāja rokasgrāmatu, lai uzzinātu detalizētāku drošības informāciju.

• lai samazinātu aizdegšanās vai elektriskās strāvas trieciena risku, šo ierīci nedrīkst pakļaut lietus vai mitruma iedarbībai. UZMANĪBU

• Šī ierīce vienmēr ir jāpievieno maiņstrāvas kontaktligzdai ar aizsargzemējuma savienojumu.

• Lai atvienotu ierīci no elektrotīkla, spraudnis ir jāatvieno no elektrotīkla kontaktligzdas, tāpēc elektrotīkla spraudnim ir jābūt viegli pieejamam.

• Sargājiet šo ierīci no pilošiem vai izšļakstītiem šķidrumiem. Uz ierīces nedrīkst novietot ar šķidrumu pildītus priekšmetus, piemēram, vāzes.

• Lai pilnībā izslēgtu šo ierīci, barošanas spraudnis ir jāatvieno no sienas kontaktligzdas. Šī iemesla dēļ barošanas spraudnim vienmēr ir jābūt viegli un ātri pieejamam.LAT - iii PIESARDZĪBAS PASĀKUMI

1. Pārliecinieties, vai maiņstrāvas padeves avots

jūsu mājās atbilst barošanas prasībām, kas ir norādītas uz identikācijas uzlīmes izstrādājuma apakšā. Novietojiet izstrādājumu horizontāli un uz piemērota pamata (mēbelēm), lai ap to būtu pietiekami daudz brīvas vietas ventilācijai (7~10cm). Pārliecinieties, ka ventilācijas spraugas nav aizsegtas. Nenovietojiet ierīci uz pastiprinātājiem vai cita aprīkojuma, kas var sakarst. Šī ierīce nav paredzēta nepārtrauktai lietošanai. Lai ierīci pilnīgi izslēgtu, atvienojiet maiņstrāvas spraudni no sienas kontaktligzdas. Atvienojiet ierīci no elektrības, ja to nelietosiet ilgāku laika posmu.

2. Negaisa laikā atvienojiet maiņstrāvas

spraudni no sienas kontaktligzdas. Sprieguma maksimālā līmeņa sasniegšana zibens dēļ var izraisīt ierīces bojājumus.

3. Nepakļaujiet ierīci tiešai saules staru vai citu

siltuma avotu iedarbībai. Tas var izraisīt ierīces pārkaršanu un darbības traucējumus.

4. Sargājiet izstrādājumu no mitruma avotiem

(piemēram, vāzēm) un pārmērīga karstuma (piemēram, kamīna) vai aprīkojuma, kas rada spēcīgu magnētisko vai elektrisko lauku. Atvienojiet barošanas vadu no maiņstrāvas avota, ja ierīces darbība ir traucēta. Šis izstrādājums nav paredzēts lietošanai rūpnieciskos apstākļos. Tas ir paredzēts tikai personiskai lietošanai. Ja izstrādājums tiek glabāts zemā temperatūrā, var izveidoties kondensācija. Ja ziemas laikā transportējat šo ierīci, nogaidiet aptuveni divas stundas pēc tās novietošanas telpā, līdz ierīce ir telpas temperatūrā, un tikai pēc tam to lietojiet.

5. Šajā izstrādājumā izmantotās baterijas satur

ķīmiskas vielas, kas ir kaitīgas videi. Neizmetiet baterijas sadzīves atkritumos. Neizmetiet baterijas ugunī. Nepievienojiet baterijas īsslēgumam, neizjauciet un nepārkarsējiet tās. Ja baterija tiek nepareizi nomainīta, pastāv sprādziena risks. Nomainiet bateriju tikai pret līdzvērtīgu bateriju. PAR ŠO ROKASGRĀMATU Šai lietotāja rokasgrāmatai ir divas daļas: šī vienkāršā papīra LIETOTĀJA ROKASGRĀMATA un detalizētā PILNĀ ROKASGRĀMATA, ko varat lejupielādēt.

LIETOTĀJA ROKASGRĀMATA

Skatiet šo rokasgrāmatu, lai uzzinātu par drošības norādījumiem, izstrādājuma uzstādīšanu, komponentiem, savienojumiem un izstrādājuma specikācijām.

PILNĀ ROKASGRĀMATA tekstam varat piekļūt Samsung tiešsaistes klientu atbalsta centrā, skenējot QR kodu. Lai rokasgrāmatu skatītu savā datorā vai mobilajā ierīcē, lejupielādējiet rokasgrāmatu dokumenta formātā no Samsung tīmekļa vietnes. (http://www.samsung.com/support) Konstrukcija un specikācijas var tikt mainītas bez iepriekšēja brīdinājuma.LAT - iv SATURS 01 Komponentu pārbaude 2 Pirms tālvadības pults lietošanas ievietojiet tajā baterijas (2 AA baterijas) ------------------------- 2 02 Izstrādājuma pārskats 3 Soundbar priekšējais panelis/labās puses panelis ------------------------- 3 Soundbar apakšējais panelis ------------------------- 4 03 Soundbar pievienošana 5 Pievienošana pie elektriskās strāvas

05 Savienošana ar ārēju ierīci 10 Savienojuma izveide, izmantojot optisko vai analogo audio (AUX) kabeli

06 USB savienojuma izveide 12LAT - v 07 Savienojuma izveide ar mobilo ierīci 14 Savienošana, izmantojot Bluetooth

08 Tālvadības pults lietošana 18 Kā lietot tālvadības pulti

Sistēmas Soundbar skaļuma līmeņa regulēšana, izmantojot televizora tālvadības pulti ------------------------- 21 Slēpto pogu lietošana

Izvades specikācijas dažādiem skaņas efektu režīmiem

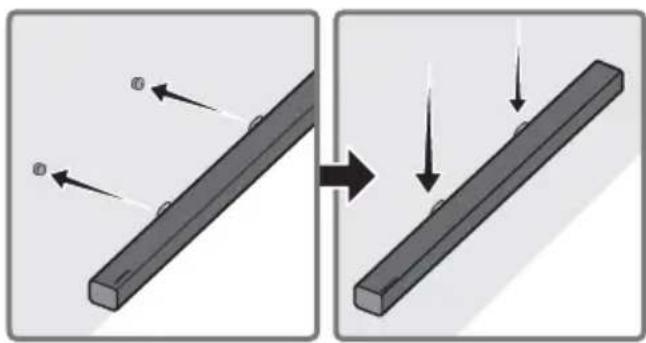

09 Sienas stiprinājuma uzstādīšana 23 Piesardzības pasākumi uzstādīšanas laikā

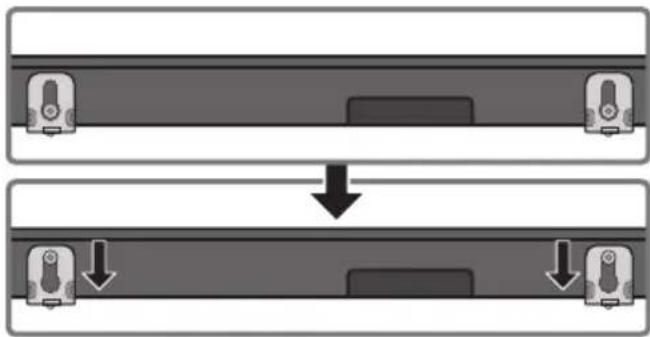

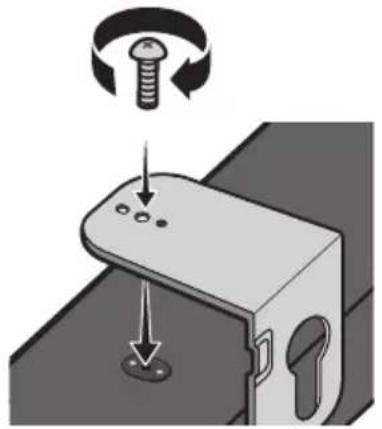

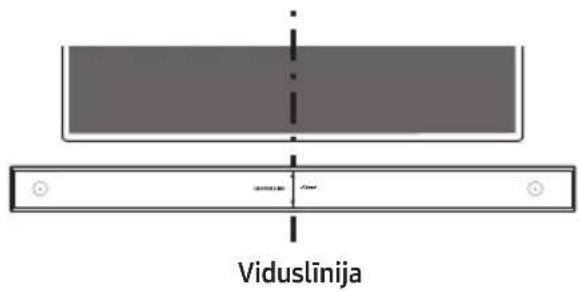

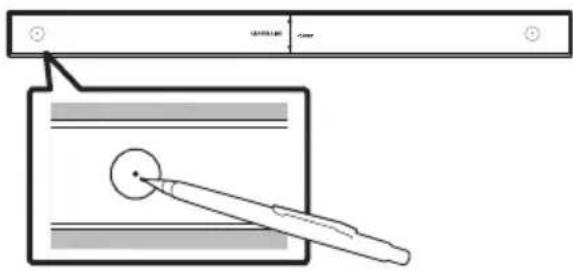

Sienas stiprinājuma komponenti

10 Programmatūras atjaunināšana 25 Atjaunināšanas procedūra

Ja netiek parādīts paziņojums UPDATE

11 Problēmu novēršana 27 12 Licence 28 13 Paziņojums par atvērtā pirmkoda licenci 28 14 Svarīga piezīme par apkopi 28 15 Specikācijas un norādījumi 29 Specikācijas

VOL BASSSOUNDBARSOUND MODE PAIR Soundbar galvenā ierīce Tālvadības pults/Baterijas

Maiņstrāvas/līdzstrāvas adapteris (Galvenā ierīce) Barošanas vads (Maiņstrāvas/līdzstrāvas adapteris ) Optiskais kabelis

• Papildinformāciju par barošanas avotu un enerģijas patēriņu skatiet produktam pielīmētajā etiķetē. (Etiķete: Soundbar galvenās ierīces apakšpuse)

• Barošanas savienojumu izveides darbības ir apzīmētas (ar 1, 2). Papildinformāciju par barošanas savienojumiem skatiet 5. lpp.

• Informāciju par sistēmas Soundbar sienas stiprinājuma komponentiem skatiet 23. lpp.

• Mikro USB–USB adapteri un HDMI kabeļus var iegādāties atsevišķi. Lai tos iegādātos, sazinieties ar Samsung apkopes centru vai Samsung klientu apkalpošanas centru.

• Piederumu izskats var nedaudz atšķirties no iepriekšējā attēlā redzamā. Pirms tālvadības pults lietošanas ievietojiet tajā baterijas (2 AA baterijas) Pabīdiet bateriju vāciņu bultiņas norādītajā virzienā, līdz tas ir pilnībā noņemts. Ievietojiet 2AA baterijas (1,5V) tā, lai to polaritāte atbilstu norādītajam virzienam. Pabīdiet bateriju vāciņu atpakaļ savā vietā.LAT - 3

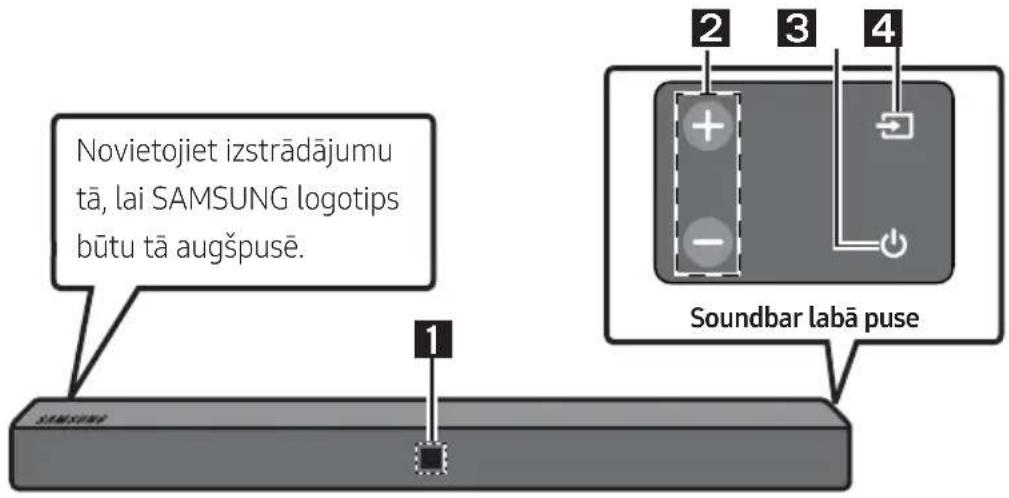

Soundbar priekšējais panelis/labās puses panelis

Soundbar labā puse Novietojiet izstrādājumu tā, lai SAMSUNG logotips būtu tā augšpusē.

Displejs Rāda izstrādājuma statusu un pašreizējo režīmu.

Poga +/- (Skaļums) Regulējiet skaļuma līmeni.

• Kad skaļuma līmenis tiek regulēts, tas ir redzams Soundbar priekšējā displejā.

Poga (Barošana) Ieslēdziet un izslēdziet barošanu.

Poga (Avots) Izvēlieties avota ievades režīmu. Ievades režīms Displejs Optiskā digitālā ievade D.IN ARC (HDMI OUT) ievade D.IN TV ARC (Automātiska pārvēršana) AUX ievade AUX HDMI ievade HDMI BLUETOOTH režīms BT USB režīms USB

• Ieslēdziet režīmu “BT PAIRING”, pārslēdziet avotu uz režīmu “BT” un pēc tam nospiediet un ilgāk nekā 5 sekundes turiet nospiestu pogu (Avots).

• Barošanas poga sāk darboties 4–6sekunžu laikā pēc maiņstrāvas vada pievienošanas.

• Skaņa pēc ierīces ieslēgšanas ir dzirdama ar 4–5sekunžu aizkavēšanos.

• Ja vēlaties izbaudīt skaņas, ko atskaņo tikai sistēma Soundbar, izslēdziet televizora skaļruņus, izmantojot televizora izvēlni Audio iestatījumi. Skatiet televizora komplektācijā iekļauto lietotāja rokasgrāmatu.LAT - 4 Soundbar apakšējais panelis HDMI OUT(TV-ARC)DC 24VUSB (5V 0.5A)AUX INHDMI INDIGITAL AUDIO IN(OPTICAL) USB (5V 0.5A) AUX IN DC 24VHDMI OUT(TV-ARC)HDMI INDIGITAL AUDIO IN(OPTICAL)

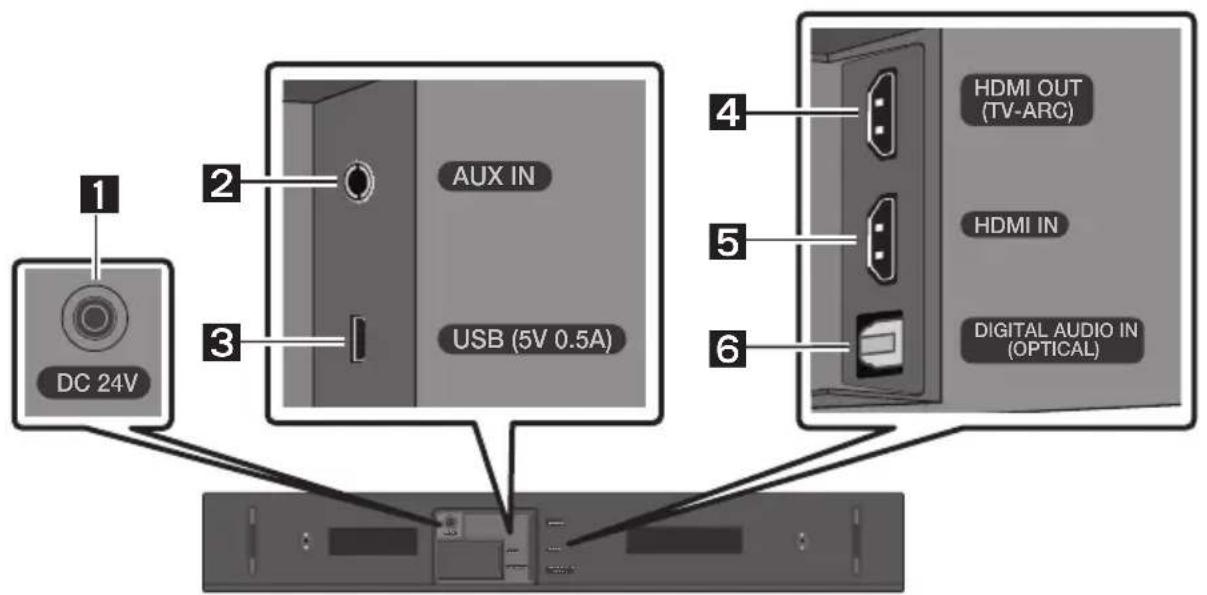

DC 24V (Elektriskās barošanas ieeja) Pievienojiet maiņstrāvas/līdzstrāvas barošanas adapteri.

AUX IN Savienojiet ar ārējas ierīces analogās izejas ligzdu.

USB (5V 0.5A) Pievienojiet šeit USB ierīci, lai atskaņotu USB ierīcē saglabātos mūzikas failus, izmantojot sistēmu Soundbar.

HDMI IN Ļauj vienlaicīgi ievadīt digitālos video un audio signālus, izmantojot HDMI kabeli. Savienojiet ar ārējas ierīces HDMI izejas ligzdu.

DIGITAL AUDIO IN (OPTICAL) Savienojiet ar ārējas ierīces digitālās (optiskās) izejas ligzdu.

• Lai atvienotu maiņstrāvas/līdzstrāvas adaptera barošanas vadu no sienas kontaktligzdas, velciet to aiz kontaktspraudņa. Nevelciet, satverot kabeli.

• Šo ierīci vai citus komponentus nedrīkst pievienot maiņstrāvas kontaktligzdai, kamēr nav izveidoti visi savienojumi starp komponentiem.LAT - 5

03 SOUNDBAR PIEVIENOŠANA

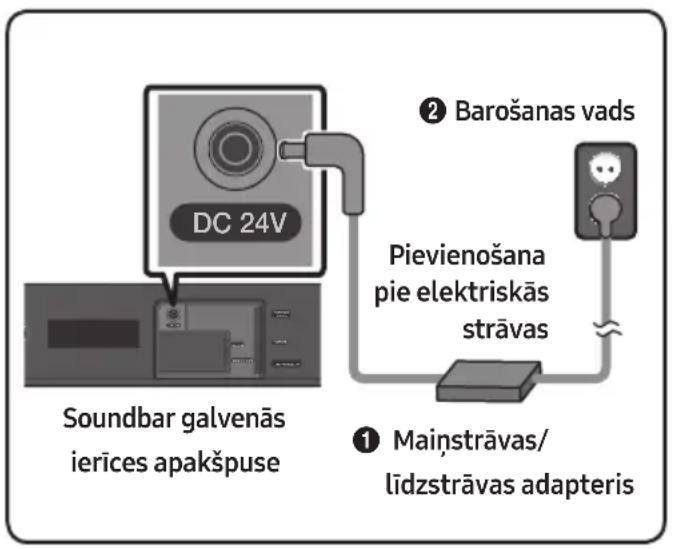

Pievienošana pie elektriskās strāvas Izmantojiet barošanas komponentus (1, 2), lai Soundbar savienotu ar barošanas avotu tālāk norādītajā secībā. 1 Pievienojiet strāvas izvades kabeli strāvas adapterim un pēc tam pievienojiet to Soundbar.

Pievienojiet barošanas vadu sienas kontaktligzdai. Skatiet tālāk redzamos attēlus.

• Papildinformāciju par elektroenerģiju un tās patēriņu skatiet etiķetē, kas ir pielīmēta izstrādājumam. (Etiķete: Soundbar galvenās ierīces apakšpuse) HDMI OUT(TV-ARC)DC 24VUSB (5V 0.5A)AUX INHDMI INDIGITAL AUDIO IN(OPTICAL) DC 24V Soundbar galvenās ierīces apakšpuse1 Maiņstrāvas/līdzstrāvas adapteris2 Barošanas vadsPievienošana pie elektriskās strāvas
• Novietojiet maiņstrāvas/līdzstrāvas adapteri plakaniski uz galda vai grīdas. Ja novietosit maiņstrāvas/līdzstrāvas adapteri tā, ka tā maiņstrāvas vada ieejas pieslēgvieta ir vērsta uz augšu, adapterī varēs iekļūt ūdens vai citas neatbilstošas vielas, kas var izraisīt adaptera darbības traucējumus. Lai varētu klausīties nevainojamu telpisko skaņu, neveidojot vadu savienojumus, pievienojiet sistēmai Soundbar Samsung bezvadu aizmugurējo skaļruņu komplektu (SWA-8500S, var iegādāties atsevišķi.). Papildinformāciju skatiet Samsung bezvadu aizmugurējo skaļruņu komplekta rokasgrāmatā.LAT - 6

04 SAVIENOŠANA AR TELEVIZORU

Lai televizora skaņu atskaņotu sistēmā Soundbar, izmantojiet vadu un bezvadu savienojumus.

• Kad sistēma Soundbar ir savienota ar izvēlēto Samsung televizoru, sistēmu Soundbar var vadīt ar televizora tālvadības pulti. – Ja tiek izmantots optiskais kabelis, šo funkciju atbalsta tie 2017. gada Samsung viedtelevizori, kas atbalsta funkciju Bluetooth. – Šī funkcija ļauj lietot arī televizora izvēlni, lai pielāgotu skaņas lauku un dažādus iestatījumus, tostarp arī skaļuma līmeni, kā arī izslēgt skaņu.

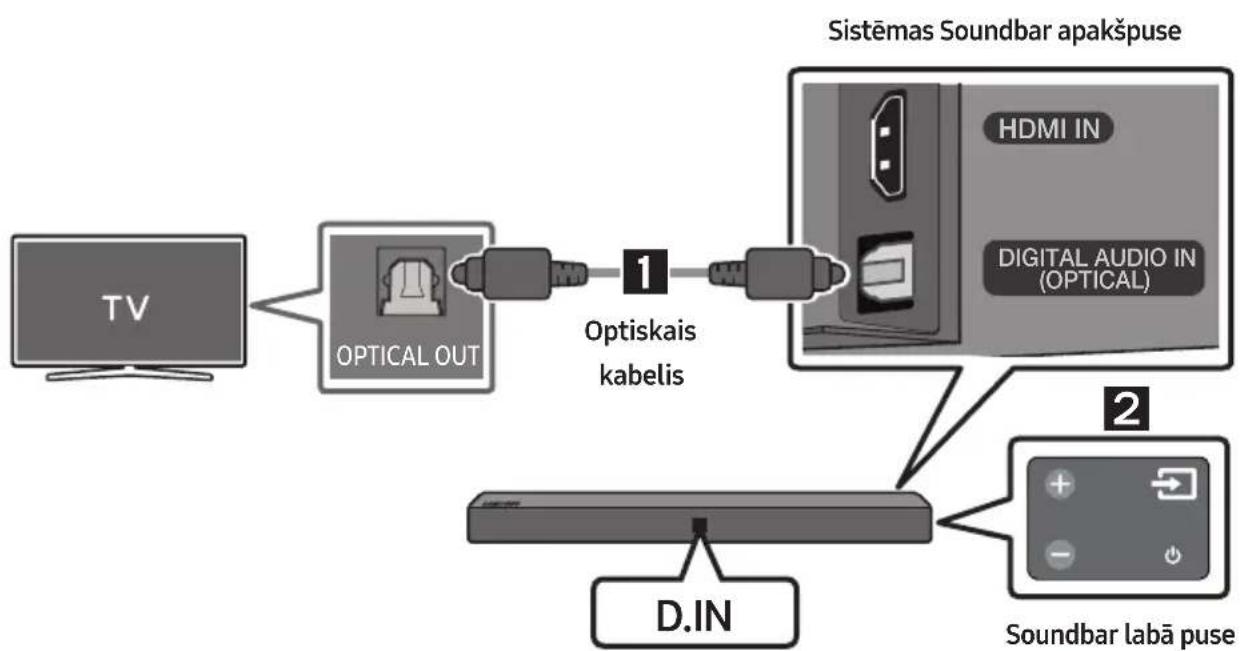

1. metode Savienojuma izveide, izmantojot kabeli

Ja apraides signāls ir Dolby Digital un opcijas “Digitālās izvades audio formāts” iestatījums televizorā ir PCM, iestatījums ieteicams mainīt uz Dolby Digital. Kad šis iestatījums ir nomainīts, tiek nodrošināta augstāka skaņas kvalitāte. (Šī izvēlne var atšķirties atkarībā no televizora ražotāja.) Savienojuma izveide, izmantojot optisko kabeli HDMI INDIGITAL AUDIO IN(OPTICAL)OPTICAL OUTOptiskais kabelisSistēmas Soundbar apakšpuse D.IN

1. Savienojiet sistēmas Soundbar ligzdu DIGITAL AUDIO IN (OPTICAL) un TV ligzdu OPTICAL OUT,

izmantojot digitālo optisko kabeli.

2. Uz labās puses paneļa vai tālvadības pults nospiediet pogu (Avots) un pēc tam izvēlieties

režīmu “D.IN”.LAT - 7 Auto Power Link Funkcija Auto Power Link automātiski ieslēdz sistēmu Soundbar, kad tiek ieslēgts televizors.

1. Savienojiet sistēmu Soundbar un televizoru, izmantojot digitālo optisko kabeli.

2. 5 sekundes turiet nospiestu tālvadības pults pogu Pa kreisi, lai ieslēgtu vai

izslēgtu funkciju Auto Power Link.

• Funkcija Auto Power Link pēc noklusējuma ir ieslēgta (ON). (Lai izslēgtu šo funkciju, izslēdziet automātisko strāvas padeves pieslēgšanu, izmantojot sistēmu Soundbar.)

• Atkarībā no pievienotās ierīces funkcija Auto Power Link var nedarboties.

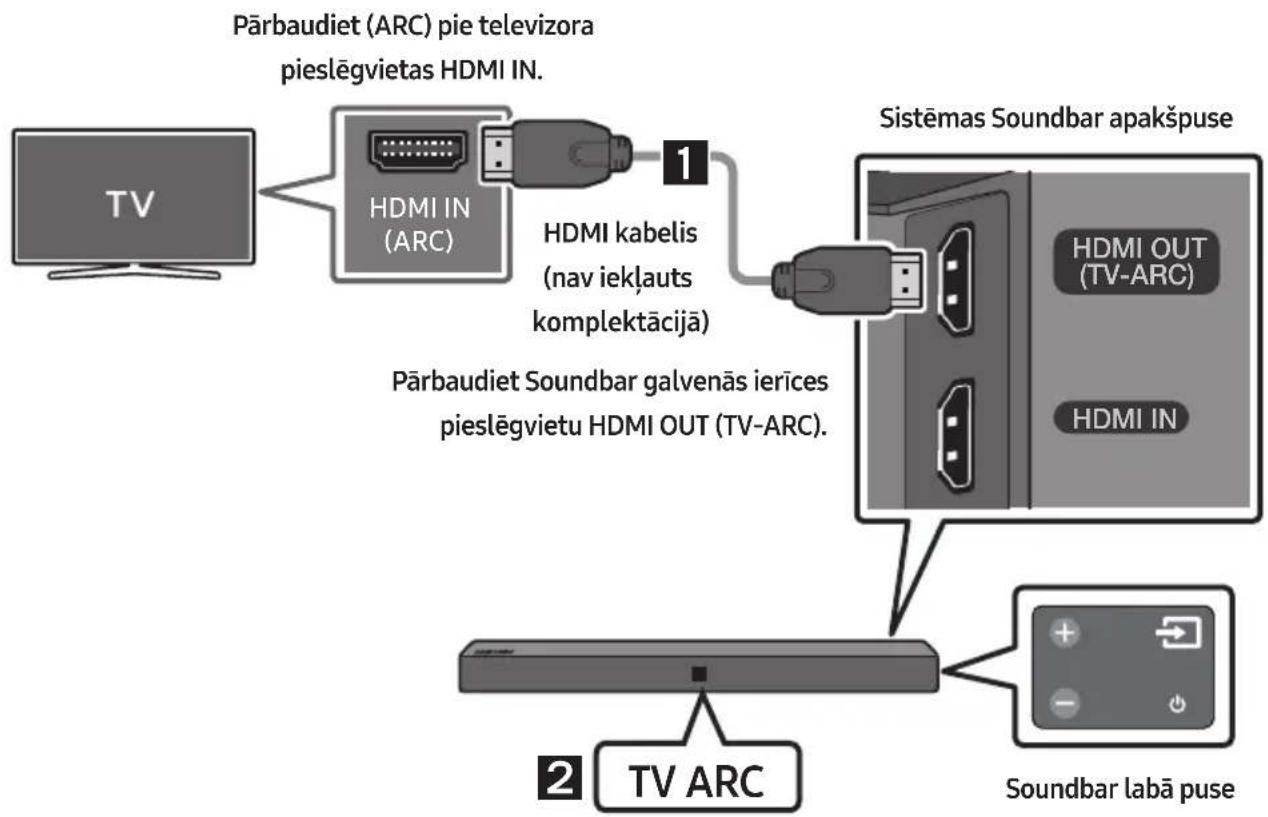

(OPTICAL) HDMI IN(ARC)HDMI kabelis(nav iekļauts komplektācijā)Sistēmas Soundbar apakšpuse

Pārbaudiet Soundbar galvenās ierīces pieslēgvietu HDMI OUT (TV-ARC).Soundbar labā puse

1. Kad sistēma Soundbar un televizors ir ieslēgti, pievienojiet tiem HDMI kabeli (nav iekļauts

komplektācijā), kā parādīts attēlā.

2. Soundbar galvenās ierīces displeja logā tiek parādīts uzraksts “TV ARC” un sistēma Soundbar

atskaņo televizora skaņu.

• Ja televizora skaņa nav dzirdama, nospiediet sistēmas Soundbar labās puses vai tālvadības pults pogu (Avots), lai pārslēgtos uz režīmu “D.IN”. Ekrānā secīgi tiek parādīti uzraksti “D.IN” un “TV ARC” un tiek atskaņota televizora skaņa.LAT - 8

• Ja Soundbar galvenās ierīces displeja logā netiek parādīts uzraksts “TV ARC”, pārbaudiet, vai kabelis ir savienots ar pareizo pieslēgvietu.

• Izmantojiet televizora tālvadības pults skaļuma līmeņa regulēšanas pogas, lai mainītu sistēmas Soundbar skaļuma līmeni. PIEZĪMES

• HDMI ir interfeiss, kas nodrošina video un audio datu digitālu pārraidi, izmantojot tikai vienu savienotāju.

• Ja televizoram ir ARC ports, pievienojiet HDMI kabeli portam HDMI IN (ARC).

• Ieteicams izmantot bezserdes HDMI kabeli, ja tāds pieejams. Ja izmantojat HDMI kabeli ar serdi, ieteicams izmantot tādu kabeli, kura diametrs ir mazāks par 14 mm.

• Funkcijai Anynet+ ir jābūt ieslēgtai.

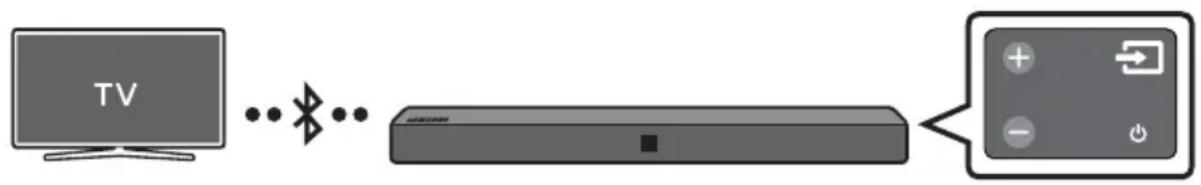

Savienojuma izveide ar televizoru, izmantojot Bluetooth Ja pievienosit televizoru, izmantojot Bluetooth, varēsit klausīties stereo skaņu bez nekādiem kabeļu savienojumiem.

• Vienlaikus var pievienot tikai vienu televizoru. Sākotnējā savienojuma izveide

1. Uz labās puses paneļa vai tālvadības pults nospiediet pogu (Avots) un pēc tam izvēlieties režīmu “BT”.

2. Pārslēdziet “BT” uz “BT PAIRING”.

• Kad tiek parādīts paziņojums “BT READY”, nospiediet tālvadības pults pogu PAIR vai nospiediet un vismaz 5 sekundes turiet Soundbar labās puses paneļa pogu (Avots), līdz tiek parādīts paziņojums “BT PAIRING”.

3. Televizorā izvēlieties režīmu Bluetooth. (Papildinformāciju skatiet televizora rokasgrāmatā.)

4. Televizora ekrāna sarakstā izvēlieties “[AV] Samsung Soundbar Nxxx N-Series”.

Pieejamā sistēma Soundbar televizora Bluetooth ierīču sarakstā ir norādīta ar uzrakstu “Need Pairing” vai “Paired”. Lai izveidotu savienojumu ar sistēmu Soundbar, izvēlieties ziņojumu un izveidojiet savienojumu.

• Kad televizors ir pievienots, sistēmas Soundbar priekšējā displejā tiek parādīts uzraksts [Televizora nosaukums] → “BT”.

5. Tagad jūs varat klausīties televizora skaņu no Soundbar sistēmas.

• Pēc tam kad pirmoreiz esat savienojis Soundbar ar savu televizoru, izmantojiet režīmu “BT READY”, lai izveidotu atkārtotu savienojumu. Detalizētu informāciju skatiet 9 lpp.LAT - 9 Ja ierīci neizdodas pievienot

• Ja sarakstā ir redzams iepriekš pievienotas sistēmas Soundbar nosaukums (piemēram, “[AV] Samsung Soundbar Nxxx N-Series”), izdzēsiet to.

• Nospiediet tālvadības pults pogu PAIR vai režīmā “BT” nospiediet un vismaz 5 sekundes turiet Soundbar labās puses paneļa pogu (Avots), lai pārslēgtos uz režīmu “BT PAIRING”. Pēc tam televizora meklēšanas sarakstā izvēlieties “[AV] Samsung Soundbar Nxxx N-Series”. Kāda ir atšķirība starp BT READY un BT PAIRING?

• BT READY : šajā režīmā varat meklēt iepriekš savienotos televizorus vai savienot iepriekš savienotu mobilo ierīci ar Soundbar.

• BT PAIRING : šajā režīmā varat savienot jaunu ierīci ar Soundbar. (Nospiediet tālvadības pults pogu PAIR vai režīmā “BT” nospiediet un vismaz 5 sekundes turiet Soundbar labās puses pogu (Avots).) PIEZĪMES

• Ja, izveidojot savienojumu ar Bluetooth ierīci, tiek pieprasīts PIN kods, ievadiet <0000>.

• Bluetooth savienojuma režīmā Bluetooth savienojums tiek pārtraukts, ja attālums starp sistēmu Soundbar un Bluetooth ierīci pārsniedz 10 metrus.

• Sistēma Soundbar automātiski izslēdzas, ja tās darbības statuss Gatavs ir ildzis 5 minūtes.

• Bluetooth ierīces meklēšana vai pareiza savienojuma izveidošana ar sistēmu Soundbar var nenotikt šādos gadījumos: – ja sistēmas Soundbar tuvumā pastāv spēcīgs elektriskais lauks; – ja sistēma Soundbar vienlaikus tiek savienota pārī ar vairākām Bluetooth ierīcēm; – ja Bluetooth ierīce ir izslēgta, nav pieejama vai radušies tās darbības traucējumi.

• Elektroniskās ierīces var radīt radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties ierīcēm, kas rada elektromagnētiskos viļņus, piemēram, mikroviļņu krāsnīm, bezvadu lokālā tīkla ierīcēm un citām. Sistēmas Soundbar atvienošana no televizora Uz labās puses paneļa vai tālvadības pults nospiediet pogu (Avots) un pēc tam pārslēdzieties uz jebkuru režīmu, izņemot “BT”.

• Atvienošana ilgst noteiktu laiku, jo televizoram ir jāsaņem atbilde no sistēmas Soundbar. (Nepieciešamais laiks var atšķirties atkarībā no televizora modeļa.)

• Lai atceltu automātisku Bluetooth savienojuma izveidi starp skaņas paneli un televizoru, kad ir aktivizēts statuss “BT READY”, uz 5 sekundēm nospiediet pogu

(Atskaņot/Pauzēt) (pārslēdziet opciju Ieslēgts uz Izslēgts).LAT - 10 05 SAVIENOŠANA AR ĀRĒJU IERĪCI Savienojiet ar ārējo ierīci, izmantojot vadu vai bezvadu tīklu, lai atskaņotu ārējās ierīces skaņu sistēmā Soundbar. Savienojuma izveide, izmantojot optisko vai analogo audio (AUX) kabeli HDMI OUT(TV-ARC) DC 24V USB (5V 0.5A)AUX INHDMI INDIGITAL AUDIO IN(OPTICAL)OPTICAL OUT- AUDIO - R L Sistēmas Soundbar apakšpuse Optiskais kabelis

Audio (AUX) kabelis (nav iekļauts komplektācijā)

BD/DVD atskaņotājs/ pierīce/spēļu konsole Soundbar labā puse 1 Audio (AUX) kabelis X Savienojiet galvenās ierīces ligzdu AUX IN (audio) ar avota ierīces ligzdu AUDIO OUT, izmantojot audio kabeli. Y Izvēlieties režīmu “AUX”, uz labās puses paneļa vai tālvadības pults nospiežot pogu (Avots). 2 Optiskais kabelis X Savienojiet galvenās ierīces ligzdu DIGITAL AUDIO IN (OPTICAL) un avota ierīces ligzdu OPTICAL OUT, izmantojot digitālo optisko kabeli. Y Izvēlieties režīmu “D.IN”, uz labās puses paneļa vai tālvadības pults nospiežot pogu (Avots).LAT - 11 Savienojuma izveide, izmantojot HDMI kabeli

HDMI kabelis (nav iekļauts komplektācijā) HDMI kabelis (nav iekļauts komplektācijā) Sistēmas Soundbar apakšpuse HDMI

Ārējā ierīce Soundbar labā puse

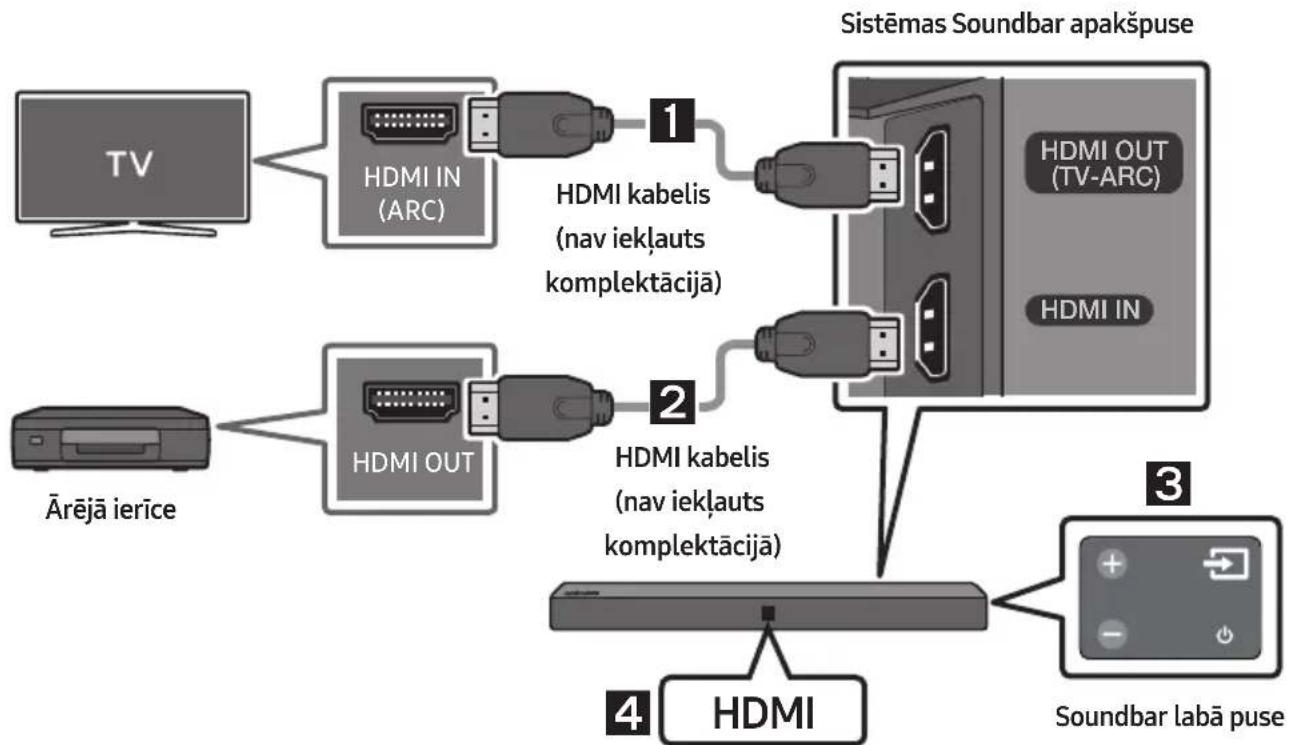

1. Iespraudiet HDMI kabeli (nav iekļauts komplektācijā) ligzdā HDMI OUT (TV-ARC) izstrādājuma

aizmugurē un televizora ligzdā HDMI IN.

2. Iespraudiet HDMI kabeli (nav iekļauts komplektācijā) ligzdā HDMI IN izstrādājuma aizmugurē un

digitālās ierīces ligzdā HDMI OUT.

3. Uz labās puses paneļa vai tālvadības pults nospiediet pogu (Avots) un pēc tam izvēlieties

4. Soundbar displeja panelī tiek parādīts izvēlētais režīms “HDMI” un tiek atskaņota skaņa.LAT - 12

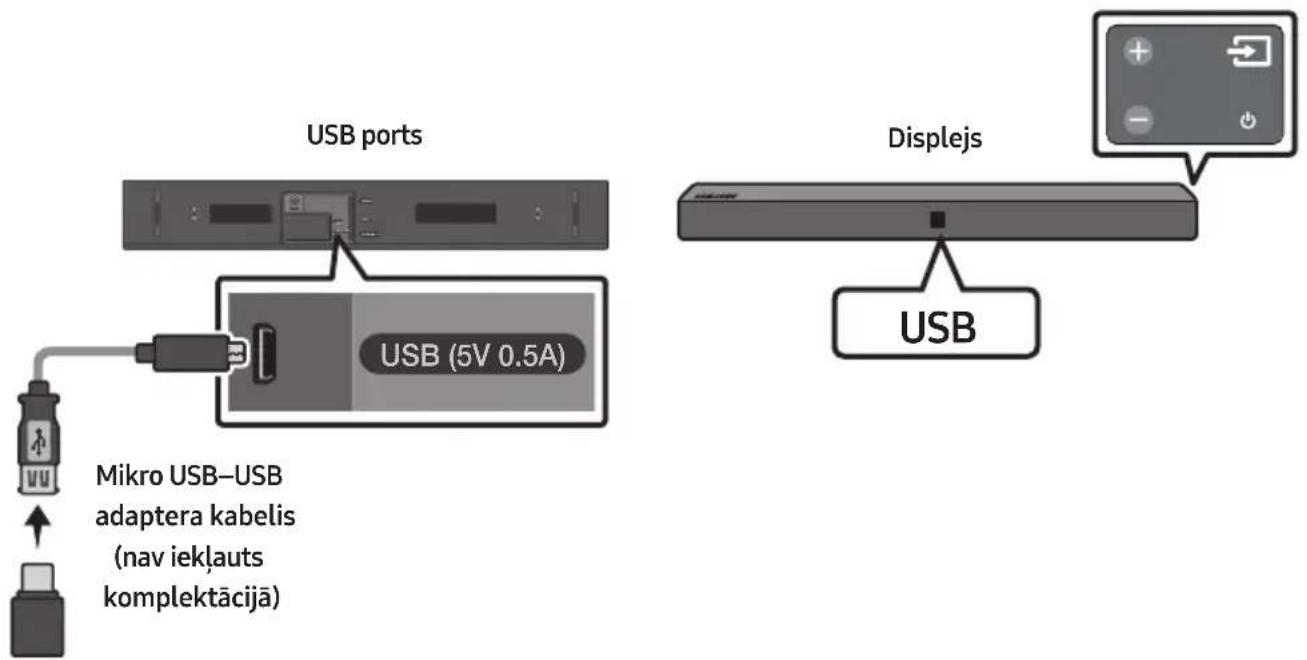

06 USB SAVIENOJUMA IZVEIDE

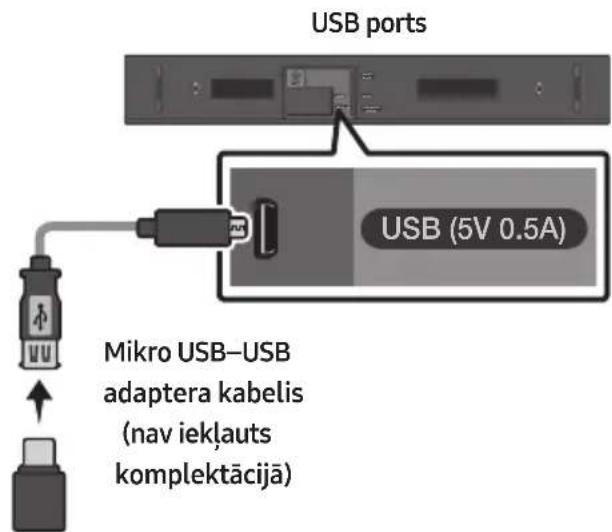

Izmantojot sistēmu Soundbar, varat atskaņot mūzikas failus, kas ierakstīti USB atmiņas ierīcēs. HDMI OUT(TV-ARC)DC 24VUSB (5V 0.5A)AUX INHDMI INDIGITAL AUDIO IN(OPTICAL) USB (5V 0.5A) Mikro USB–USB adaptera kabelis (nav iekļauts komplektācijā) USB Displejs USB ports

• Mikro USB–USB adaptera kabeli var iegādāties atsevišķi. Lai to iegādātos, sazinieties ar Samsung apkopes centru vai Samsung klientu apkalpošanas centru.

2. Pievienojiet USB ierīci adaptera kabeļa ligzdas galam.

3. Uz labās puses paneļa vai tālvadības pults nospiediet pogu (Avots) un pēc tam izvēlieties

4. Displejā tiks parādīts uzraksts “USB”.

5. Izmantojot sistēmu Soundbar, atskaņojiet mūzikas failus, kas ierakstīti USB atmiņas ierīcēs.

• Sistēma Soundbar izslēdzas automātiski (Automātiskā izslēgšana), ja USB ierīce ir pievienota ilgāk nekā 5 minūtes.LAT - 13 Faila formāta veidu saderības saraksts Paplašinājums Kodeks Iztveršanas frekvence Datu pārraides ātrums *.mp3 MPEG 1 Layer2 16KHz ~ 48KHz 80kbps~320kbps MPEG 1 Layer3 16KHz ~ 48KHz 80kbps~320kbps MPEG 2 Layer3 16KHz ~ 48KHz 80kbps~320kbps MPEG 2.5 Layer3 16KHz ~ 48KHz 80kbps~320kbps *.wma Wave_Format_MSAudio1 16KHz ~ 48KHz 56kbps~128kbps Wave_Format_MSAudio2 16KHz ~ 48KHz 56kbps~128kbps *.aac AAC 16KHz ~ 96KHz 48kbps~320kbps AAC-LC 16KHz ~ 96KHz 128kbps~192kbps 5,1 kan. 320kbps HE-AAC 24KHz ~ 96KHz 48kbps~64kbps 5,1 kan. 160kbps *.wav - 16KHz ~ 48KHz līdz 3000kbps *.ogg OGG 1.1.0 16KHz ~ 48KHz 50kbps~500kbps *.ac FLAC 1.1.0, FLAC 1.2.1 16KHz ~ 96KHz līdz 3000kbps

• Ja USB ierīcē ir saglabāts pārāk daudz mapju un failu, piekļuvei šiem failiem un to atskaņošanai sistēmā Soundbar var būt nepieciešams ilgāks laiks.LAT - 14

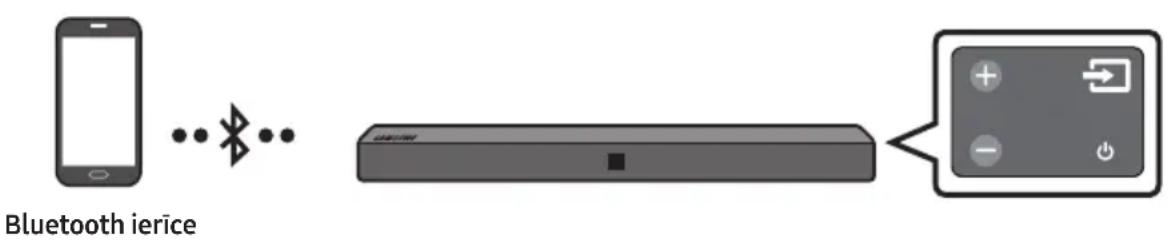

07 SAVIENOJUMA IZVEIDE AR MOBILO

IERĪCI Savienošana, izmantojot Bluetooth Kad mobilā ierīce ir pievienota, izmantojot Bluetooth, jūs varat dzirdēt stereo skaņu bez jebkādām problēmām, ko sagādā kabeļu pievienošana.

• Vienlaikus var pievienot tikai vienu ierīci. Bluetooth ierīce Sākotnējā savienojuma izveide

1. Uz labās puses paneļa vai tālvadības pults nospiediet pogu (Avots) un pēc tam izvēlieties režīmu “BT”.

2. Pārslēdziet “BT” uz “BT PAIRING”.

• Kad tiek parādīts paziņojums “BT READY”, nospiediet tālvadības pults pogu PAIR vai nospiediet un vismaz 5 sekundes turiet Soundbar labās puses paneļa pogu (Avots), līdz tiek parādīts paziņojums “BT PAIRING”.

3. Sarakstā izvēlieties “[AV] Samsung Soundbar Nxxx N-Series”.

• Kad sistēma Soundbar un Bluetooth ierīce ir savienotas, priekšējā displejā tiek parādīts uzraksts [Bluetooth ierīces nosaukums] → “BT”.

4. Atskaņojiet sistēmā Soundbar mūzikas failus no ierīces, kas ir pievienota, izmantojot Bluetooth.

• Pēc tam kad pirmoreiz esat savienojis Soundbar ar savu mobilā ierīce, izmantojiet režīmu “BT READY”, lai izveidotu atkārtotu savienojumu. Detalizētu informāciju skatiet 15 lpp. Ja ierīci neizdodas pievienot

• Ja sarakstā ir redzams iepriekš pievienotas sistēmas Soundbar nosaukums (piemēram, “[AV] Samsung Soundbar Nxxx N-Series”), izdzēsiet to.

• Nospiediet tālvadības pults pogu PAIR vai režīmā “BT” nospiediet un vismaz 5 sekundes turiet Soundbar labās puses paneļa pogu (Avots) , lai pārslēgtos uz režīmu “BT PAIRING”. Pēc tam Bluetooth ierīču meklēšanas sarakstā izvēlieties “[AV] Samsung Soundbar Nxxx N-Series”.LAT - 15 Kāda ir atšķirība starp BT READY un BT PAIRING?

• BT READY : šajā režīmā varat meklēt iepriekš savienotos televizorus vai savienot iepriekš savienotu mobilo ierīci ar Soundbar.

• BT PAIRING : šajā režīmā varat savienot jaunu ierīci ar Soundbar. (Nospiediet tālvadības pults pogu PAIR vai režīmā “BT” nospiediet un vismaz 5 sekundes turiet Soundbar labās puses pogu (Avots) ) PIEZĪMES

• Ja, izveidojot savienojumu ar Bluetooth ierīci, tiek pieprasīts PIN kods, ievadiet <0000>.

• Bluetooth savienojuma režīmā Bluetooth savienojums tiek pārtraukts, ja attālums starp sistēmu Soundbar un Bluetooth ierīci pārsniedz 10 metrus.

• Sistēma Soundbar automātiski izslēdzas, ja tās darbības statuss Gatavs ir ildzis 5 minūtes.

• Bluetooth ierīces meklēšana vai pareiza savienojuma izveidošana ar sistēmu Soundbar var nenotikt šādos gadījumos: – ja sistēmas Soundbar tuvumā pastāv spēcīgs elektriskais lauks; – ja sistēma Soundbar vienlaikus tiek savienota pārī ar vairākām Bluetooth ierīcēm; – ja Bluetooth ierīce ir izslēgta, nav pieejama vai radušies tās darbības traucējumi.

• Elektroniskās ierīces var radīt radiotraucējumus. Neļaujiet Soundbar galvenās ierīces tuvumā atrasties ierīcēm, kas rada elektromagnētiskos viļņus, piemēram, mikroviļņu krāsnīm, bezvadu lokālā tīkla ierīcēm un citām.

• Sistēma Soundbar atbalsta SBC datus (44,1kHz, 48kHz).

• Izveidojiet savienojumu tikai ar tādu Bluetooth ierīci, kas atbalsta A2DP (AV) funkciju.

• Nevarat izveidot sistēmas Soundbar savienojumu ar Bluetooth ierīci, kas atbalsta tikai HF (Hands Free) funkciju.

• Ja sistēma Soundbar ir savienota pārī ar Bluetooth ierīci, ierīces skenēto ierīču sarakstā atlasot ierakstu “[AV] Samsung Soundbar Nxxx N-Series”, sistēma Soundbar automātiski tiek pārslēgta režīmā “BT”. – Opcija ir pieejama tikai tad, ja sistēma Soundbar ir pieejama ar Bluetooth ierīci pārī savienoto ierīču sarakstā. (Ierīcei Bluetooth un sistēmai Soundbar ir jābūt iepriekš savienotām pārī vismaz vienu reizi.)

• Sistēmas Soundbar nosaukums Bluetooth ierīces meklēto ierīču sarakstā tiek parādīts tikai tad, ja sistēmas Soundbar displejā ir redzams ziņojums “BT READY”.

• Sistēmu Soundbar nevar savienot pārī ar citu Bluetooth ierīci, kamēr tiek izmantota funkcija Bluetooth. Bluetooth Power ieslēgšana (SOUND MODE) Ja iepriekš pārī savienotu Bluetooth ierīci tiek mēģināts savienot pārī ar sistēmu Soundbar, kad ir ieslēgta funkcija Bluetooth Power ieslēgšana un sistēma Soundbar ir izslēgta, sistēma Soundbar tiek automātiski ieslēgta.

1. Nospiediet un vismaz 5 sekundes turiet nospiestu tālvadības pults pogu SOUND MODE, kamēr ir

ieslēgta sistēma Soundbar.

2. Sistēmas Soundbar displejā tiek parādīts ziņojums “ON-BLUETOOTH POWER”.LAT - 16

Bluetooth ierīces atvienošana no sistēmas Soundbar Bluetooth ierīces un sistēmas Soundbar savienojumu var pārtraukt. Norādījumus skatiet Bluetooth ierīces lietotāja rokasgrāmatā.

• Sistēmas Soundbar savienojums tiek pārtraukts.

• Pārtraucot sistēmas Soundbar un Bluetooth ierīces savienojumu, sistēmas Soundbar priekšējā displejā tiek parādīts ziņojums “BT DISCONNECTED”. Sistēmas Soundbar atvienošana no Bluetooth ierīces Uz labās puses paneļa vai tālvadības pults nospiediet pogu (Avots) un pēc tam pārslēdzieties uz jebkuru režīmu, izņemot “BT”.

• Atvienošana ilgst noteiktu laiku, jo Bluetooth ierīcei ir jāsaņem atbilde no sistēmas Soundbar. (Savienojuma pārtraukšanas laiks var atšķirties atkarībā no Bluetooth ierīces.)

• Pārtraucot sistēmas Soundbar un Bluetooth ierīces savienojumu, sistēmas Soundbar priekšējā displejā tiek parādīts ziņojums “BT DISCONNECTED”. PIEZĪMES

• Bluetooth savienojuma režīmā Bluetooth savienojums tiek pārtraukts, ja attālums starp sistēmu Soundbar un Bluetooth ierīci pārsniedz 10metrus.

• Sistēma Soundbar automātiski izslēdzas, ja tās ir darbības statuss Gatavs ir ildzis 5minūtes. Papildu informācija par tehnoloģiju Bluetooth Bluetooth ir tehnoloģija, kas ļauj ērti izveidot ar tehnoloģiju Bluetooth saderīgu ierīču savstarpējus savienojumus, izmantojot īsu bezvadu savienojumu.

• Bluetooth ierīce atkarībā no izmantošanas veida var radīt troksni vai darbības traucējumus šādos gadījumos: – kāda jūsu ķermeņa daļas saskaras ar Bluetooth ierīces uztveršanas/pārvades sistēmu vai sistēmu Soundbar; – tas ir atkarīgs no sienas stūrī vai telpas daļas radīto šķēršļu izraisītām elektriskām svārstībām; – ierīce tiek pakļauta elektriskās strāvas traucējumiem, ko rada ierīces, tostarp medicīnas aprīkojums, mikroviļņu krāsnis un bezvadu LAN iekārtas, kas darbojas tādā pašā frekvenču joslā.

• Savienojiet sistēmu Soundbar pārī ar Bluetooth ierīci, kamēr tās atrodas tuvu viena otrai.

• Jo lielāks ir attālums starp sistēmu Soundbar un Bluetooth ierīci, jo sliktāka ir signāla kvalitāte.Ja attālums pārsniedz tehnoloģijas Bluetooth darbības diapazonu, savienojums tiek pārtraukts.

• Zonās ar sliktu signāla uztveršanas kvalitāti, iespējams, Bluetooth savienojums nedarbosies pareizi.

• Bluetooth savienojums darbojas tikai tad, ja ierīce ir tuvumā. Savienojums tiek automātiski pārtraukts, ja Bluetooth ierīce atrodas ārpus diapazona. Arī atrodoties diapazonā, skaņas kvalitāti var pasliktināt šķēršļi, piemēram, sienas vai durvis.

• Bezvadu ierīces darbības laikā var rasties elektriskie traucējumi.LAT - 17 Programmas Samsung Audio Remote lietošana Lietotnes Samsung Audio Remote instalēšana Lai kontrolētu Soundbar, izmantojot viedierīci un lietotni Samsung Audio Remote, lejupielādējiet lietotni Samsung Audio Remote Google Play veikalā. Tirgus meklēšana : Samsung Audio Remote Lietotnes Samsung Audio Remote palaišana Lai palaistu un izmantotu lietotni Samsung Audio Remote, savā viedierīcē pieskarieties ikonai Audio Remote un pēc tam izpildiet ekrānā redzamos norādījumus. Audio Remote

• Lietotne Samsung Audio Remote ir saderīga tikai ar Android mobilajiem tālruņiem un mobilajām ierīcēm, kurās darbojas operētājsistēma Android OS 3.0 vai jaunāka versija.LAT - 18

Ieslēgšana/ izslēgšana Surround VOL WOOFER SOUNDMODEBluetoothPOWER Ieslēdziet un izslēdziet sistēmu Soundbar.

Skaņas izslēgšana VOL BASS SOUND MODE PAIR Nospiediet pogu (Skaņas izslēgšana), lai izslēgtu skaņu. Nospiediet to vēlreiz, lai atkal ieslēgtu skaņu.

SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER Vajadzīgo skaņas režīmu var iestatīt, izvēloties opcijas STANDARD vai SURROUND. Ja vēlaties izbaudīt oriģinālo skaņu, izvēlieties režīmu “STANDARD”.

• DRC (Dynamic Range Control) Šī funkcija nodrošina dinamiskā diapazona kontroli, kad atskaņojat Dolby Digital skaņas dziesmas. Ja gaidstāves režīmā nospiežat un turat pogu SOUND MODE, tiek ieslēgta vai izslēgta funkcija DRC (Dynamic Range Control). Kad DRC ir ieslēgta, skaļa skaņa tiek padarīta klusāka. (Skaņa var būt izkropļota.)

• Bluetooth Power Šī funkcija automātiski ieslēdz Soundbar, kad tiek saņemts savienojuma pieprasījums no iepriekš savienota televizora vai Bluetooth ierīces. Noklusējuma iestatījums ir Ieslēgta. – Nospiediet un vismaz 5 sekundes turiet pogu SOUND MODE, lai izslēgtu Bluetooth Power funkciju.LAT - 19

VOL BASS SOUND MODE PAIR Bluetooth PAIR Nospiediet pogu PAIR. Soundbar displejā tiek parādīts paziņojums “BT PAIRING”. Šajā režīmā savienojumu ar jaunu Bluetooth ierīci varat izveidot, izvēloties ierīci Bluetooth ierīču meklēšanas sarakstā.

Atskaņot/ pauzēt Surround VOL WOOFER SOUNDMODEBluetoothPOWER Nospiediet pogu p, lai uz laiku apturētu mūzikas faila atskaņošanu. Vēlreiz nospiežot šo pogu, mūzikas fails tiek atskaņots.

• Funkcija Auto Power Down Ierīce automātiski izslēdzas tālāk minētajās situācijās. – Režīmā D.IN/HDMI/BT/USB: ja audio signāls nav pieejams 5 minūtes. – Režīmā AUX: – Ja audio (AUX) kabelis ir atvienots 5 minūtes. – Ja audio (AUX) kabelis ir pievienots, bet 8 stundas nav veikta ievade, izmantojot taustiņus. (Funkciju Auto Power Down var izslēgt tikai šajā gadījumā.) – Lai izslēgtu funkciju Auto Power Down, kamēr ir aktivizēts režīms “AUX”, nospiediet un 5 sekundes turiet nospiestu pogu p. Displejā tiek parādīts paziņojums “ON-AUTO POWER DOWN” / “OFF-AUTO POWER DOWN”.

Surround VOL WOOFER SOUNDMODEBluetoothPOWER Uz augšu/Uz leju/Pa kreisi/ Pa labi Nospiediet norādītajās vietās, lai izvēlētos Uz augšu/Uz leju/ Pa kreisi/Pa labi. Nospiediet Uz augšu/Uz leju/Pa kreisi/Pa labi uz pogas, lai izvēlētos vai iestatītu funkcijas.

• Atkārtot Lai atkārtošanas funkciju izmantotu režīmā “USB”, nospiediet Uz augšu pogu.

• Mūzikas faila izlaišana Nospiediet Pa labi pogu, lai izvēlētos nākamo mūzikas failu. Nospiediet Pa kreisi pogu, lai izvēlētos iepriekšējo mūzikas failu.

• Anynet+ / Auto Power Link Ieslēdziet vai izslēdziet funkcijas Anynet+ un Auto Power Link. Funkcijas Anynet+ un Auto Power Link tiek vadītas, izmantojot attiecīgi Pa labi un Pa kreisi pogu. – Anynet+ : ja sistēma Soundbar ir savienota ar televizoru, izmantojot HDMI kabeli, sistēmu Soundbar varat regulēt, lietojot Samsung televizora tālvadības pulti. Nospiediet Pa labi pogu un turiet 5 sekundes, lai ieslēgtu (ON) vai izslēgtu (OFF) funkciju Anynet+. – Auto Power Link : Ja sistēma Soundbar ir savienota ar televizoru, izmantojot digitālo optisko kabeli, sistēma Soundbar var automātiski ieslēgties, kad ieslēdzat televizoru. Nospiediet un 5 sekundes turiet nospiestu Pa kreisi pogu, lai ieslēgtu (ON) vai izslēgtu (OFF) funkciju Auto Power Link. – Funkcija Anynet+/Auto Power Link pēc noklusējuma ir ieslēgta (ON).LAT - 20

• Skaļuma līmeņa ierobežošanas funkcija Klausīšanās lielā skaļumā var bojāt dzirdi, tāpēc skaļuma līmenis tiek pielāgots uz 20, ja iestatītais skaļuma līmenis ir lielāks par 20. – Skaļuma līmeņa ierobežošanas funkcijas noklusējums ir izslēgta funkcija. Iestatītais skaļuma līmenis tiek saglabāts pat tad, ja tiek izslēgta barošana. – Lai mainītu iestatījumu, nospiediet un vismaz 5 sekundes turiet nospiestu tālvadības pults pogu Uz leju. Kad skaļuma līmeņa ierobežošana ir izslēgta, priekšējā displejā tiek parādīts paziņojums “V FREE”; kad funkcija ir ieslēgta, tiek parādīts paziņojums “V LOCK”.

• Lai regulētu iespējas TREBLE skaļumu, izvēlieties skaņas vadības iespēju TREBLE un pēc tam izmantojiet pogas Uz augšu/Uz leju, lai regulētu skaļumu robežās no -6 līdz +6.

• Nospiediet un turiet nospiestu pogu (Skaņas regulēšana) aptuveni 5sekundes, lai noregulētu katras frekvenču joslas skaņu. Atlasei pieejamās frekvences ir 150 Hz, 300 Hz, 600 Hz, 1,2 KHz, 2,5 KHz, 5 KHz un 10 KHz (Pa kreisi/Pa labi). Frekvenci var noregulēt iestatījumu diapazonā no -6 līdz +6 (Augšpvērsto/Lejupvērsto).

• Ja televizora un sistēmas Soundbar video un audio signāli nav sinhronizēti, skaņas iestatījumos izvēlieties AUDIO SYNC un pēc tam iestatiet audio aizkavi no 0 līdz 300 milisekundēm, izmantojot pogas Uz augšu/Uz leju . (Izņemot režīmu “USB”.)

• Ja ir pievienoti telpiskās skaņas skaļruņi (neietilpst komplektācijā), izvēlieties iespēju REAR LEVEL un izmantojiet pogas Uz augšu/Uz leju , lai regulētu skaļumu robežās no -6 līdz +6. Funkciju REAR SPEAKER var ON/OFF, izmantojot pogas Uz augšu/Uz leju

• Iespēja AUDIO SYNC tiek atbalstīta tikai dažās funkcijās.

• Skaņas izslēgšana Nospiediet pogu VOL, lai izslēgtu skaņu. Nospiediet to vēlreiz, lai atkal ieslēgtu skaņu.LAT - 21 Sistēmas Soundbar skaļuma līmeņa regulēšana, izmantojot televizora tālvadības pulti Izmantojiet Samsung televizora izvēlni, lai ārējos skaļruņus iestatītu kā televizora skaļruņus. (Papildinformāciju skatiet televizora rokasgrāmatā.)

• Pēc Soundbar uzstādīšanas varat noregulēt Soundbar skaļumu, izmantojot infrasarkano staru tālvadības pulti, kas ietilpst Samsung televizora komplektācijā. (Ja nevēlaties izmantot šo funkciju, kad ierīce Soundbar ir izslēgta, nospiediet pogu BASS uz augšu un turiet 5 sekundes. Soundbar displejā tiek parādīts paziņojums “OFF-TV REMOTE”, un funkcija tiek izslēgta.) Lai regulētu skaļumu, izmantojot tikai Samsung televizora tālvadības pulti, nospiediet uz augšu un vismaz 5 sekundes turiet pogu BASS, līdz Soundbar displejā tiek parādīts paziņojums “SAMSUNG- TV REMOTE”. – Ikreiz, kad nospiežat uz augšu un 5 sekundes turat pogu BASS, režīms tiek pārslēgts šādā secībā: “SAMSUNG-TV REMOTE” (Noklusējuma režīms) → “OFF-TV REMOTE” → “ALL-TV REMOTE”.

• Lai pielāgotu ierīces Soundbar skaļuma līmeni, izmantojot tālvadības pulti, kas iekļauta trešās puses ražotāja televizora komplektācijā, izslēdziet ierīci Soundbar, nospiediet pogu BASS uz augšu un turiet 5 sekundes (Soundbar displejā tiks parādīts ziņojums “OFF-TV REMOTE”), atlaidiet pogu BASS un pēc tam vēlreiz nospiediet pogu BASS uz augšu un turiet 5 sekundes. (Soundbar displejā tiek parādīts paziņojums “ALL-TV REMOTE”.) – Atkarībā no tālvadības pults šī funkcija var nebūt pieejama. – Ražotāji, kas atbalsta šo funkciju: VIZIO, LG, Sony, Sharp, PHILIPS, PANASONIC, TOSHIBA, GRUNDIG, Hisense, RCALAT - 22 Slēpto pogu lietošana Slēptā poga Papildinformācija Tālvadības pults poga Funkcija BASS Funkcijas TV tālvadības pulti Ieslēgts/Izslēgts (Gaidstāve)

(Avots) BT savienošana 18. lpp. p (Atskaņot/pauzēt) Funkcijas Auto Power Down Ieslēgts/Izslēgts (režīms AUX)

Inicializācija (Gaidstāve) 26. lpp. BT gatavs 9. lpp. Pa kreisi Auto Power Link ON/OFF 19. lpp. Pa labi Anynet+ ON/OFF 19. lpp. Uz leju Skaļuma līmeņa ierobežošana Ieslēgts/Izslēgts

Izvades specikācijas dažādiem skaņas efektu režīmiem Efekts Ievade Izvade Bez bezvadu aizmugurējo skaļruņu komplekta Ar bezvadu aizmugurējo skaļruņu komplektu SOUND MODE Surround VOL WOOFER SOUND MODE Bluetooth POWER STANDARD

2.0 kanālu 4.0 kanālu

5.1 kanālu 2.0 kanālu 4.0 kanālu

2.0 kanālu 4.0 kanālu

5.1 kanālu 2.0 kanālu 4.0 kanālu

• Samsung bezvadu aizmugurējo skaļruņu komplektu var iegādāties atsevišķi. Lai iegādātos komplektu, sazinieties ar pārdevēju, no kura iegādājāties sistēmu Soundbar.LAT - 23 09 SIENAS STIPRINĀJUMA

Piesardzības pasākumi uzstādīšanas laikā

• Uzstādiet stiprinājumu tikai pie vertikālas sienas.

• Neuzstādiet vietā, kurā ir augsta temperatūra vai augsts mitruma līmenis.

• Pārliecinieties, vai siena ir pietiekami izturīga, lai noturētu šī izstrādājuma svaru. Ja tā nav, nostipriniet sienu vai izvēlieties citu uzstādīšanas vietu.

• Iegādājieties un izmantojiet turētājskrūves vai enkurskrūves, kas ir piemērotas attiecīgajai sienai (sausais apmetums, metāls, koks utt.). Ja iespējams, stiprinājuma skrūves nostipriniet sienas balstos.

• Iegādājieties tādas sienas stiprinājuma skrūves, kas ir piemērotas tās sienas tipam un biezumam, pie kuras uzstādīsit sistēmu Soundbar. – Diametrs: M5 – Garums: ieteicams 35 mm vai garākas.

• Pirms sistēmas Soundbar uzstādīšanas uz sienas savienojiet tās kabeļus ar ārējām ierīcēm.

• Pirms ierīces uzstādīšanas pārliecinieties, vai ierīce ir izslēgta un atvienota no elektrības. Pretējā gadījumā var tikt izraisīts elektriskās strāvas trieciens. Sienas stiprinājuma komponenti 450mm Sienas stiprinājuma šablons Skrūves turētājs (2 gab.) Skrūve (2 gab.) Sienas stiprinājuma kronšteinu (2 gab.)

1. Piespiediet Sienas stiprinājuma šablons pie

• Sienas stiprinājuma šablons ir jānovieto līdzeni.

• Ja televizors tiks stiprināts pie sienas, uzstādiet sistēmu Soundbar vismaz 5 cm zem televizora. 5 cm vai vairākLAT - 24

2. Izlīdziniet papīra šablona Viduslīnija ar

televizora viduspunktu (ja uzstādāt sistēmu Soundbar zem televizora), un pēc tam piestipriniet Sienas stiprinājuma šablons, izmantojot līmlenti.

• Ja neuzstādāt sistēmu zem televizora, novietojiet Viduslīnija uzstādīšanas vietas vidū. Viduslīnija 450mm

3. Izmantojiet asu priekšmetu, piemēram,

pildspalvu vai zīmuli, lai atzīmētu caurumu vietas, un pēc tam noņemiet Sienas stiprinājuma šablons. 450mm CENTER LINE

4. Izmantojot piemērota izmēra urbi, izurbiet

sienā atveri katrā atzīmētajā vietā.

• Ja atzīmes neatbilst tapskrūvju novietojumam, pirms balsta skrūvju ieskrūvēšanas noteikti ievietojiet atverēs piemērotus enkurus vai saspiežamos stiprinājumus. Ja izmantojat enkurus vai saspiežamos stiprinājumus, izurbiet pietiekami lielas atveres, lai tajās varētu ievietot izmantotos enkurus vai saspiežamos stiprinājumus.

5. Izstumiet skrūvi (nav iekļauta komplektācijā)

caur katru Skrūves turētājs un pēc tam cieši ieskrūvējiet katru skrūvi balsta skrūves atverē.

6. Uzstādiet 2 Sienas stiprinājuma kronšteinu

pareizā virzienā sistēmas Soundbar apakšā, izmantojot 2 Skrūve.

• Veicot montāžu, pārliecinieties, vai Sienas stiprinājuma kronšteinu izvirzītās daļas atrodas aiz sistēmas Soundbar aizmugures. Sistēmas Soundbar aizmugure Sistēmas Soundbar labā malaLAT - 25

7. Uzstādiet sistēmu Soundbar ar tai

piestiprinātajiem Sienas stiprinājuma kronšteinu, uzkarinot Sienas stiprinājuma kronšteinu uz sienā ieskrūvētajām Skrūves turētājs.

8. Pabīdiet sistēmu Soundbar uz leju, kā

parādīts tālāk, lai Sienas stiprinājuma kronšteinu būtu droši atbalstīti uz Skrūves turētājs.

• Ievietojiet Skrūves turētājs Sienas stiprinājuma kronšteinu platākajā (apakšējā) daļā un pēc tam pabīdiet Sienas stiprinājuma kronšteinu uz leju, Sienas stiprinājuma kronšteinu būtu droši atbalstīti uz Skrūves turētājs.

PROGRAMMATŪRAS ATJAUNINĀŠANA Uzņēmums Samsung turpmāk var piedāvāt sistēmas Soundbar aparātprogrammatūras atjauninājumus. USB ports HDMI OUT (TV-ARC) DC 24V USB (5V 0.5A) AUX IN HDMI IN

(OPTICAL) USB (5V 0.5A) Mikro USB–USB adaptera kabelis (nav iekļauts komplektācijā) Ja ir pieejams kāds atjauninājums, aparātprogrammatūru var atjaunināt, pievienojot USB ierīci ar tajā saglabāto aparātprogrammatūras atjauninājumu sistēmas Soundbar USB pieslēgvietai. Papildinformāciju par atjauninājuma failu lejupielādi skatiet Samsung Electronics tīmekļa vietnē www.samsung.com → Support. Pēc tam ievadiet vai izvēlieties savas sistēmas Soundbar modeli, izvēlieties opciju Programmatūra un programmas un pēc tam opciju Lejupielādes. Ņemiet vērā, ka funkciju nosaukumi var atšķirties.LAT - 26 Atjaunināšanas procedūra

• Mikro USB–USB adaptera kabeli var iegādāties atsevišķi. Lai to iegādātos, sazinieties ar Samsung apkopes centru vai Samsung klientu apkalpošanas centru.

2. Izpildiet tālāk sniegtos norādījumus, lai

lejupielādētu izstrādājuma programmatūru: Apmeklējiet Samsung tīmekļa vietni (samsung.com) atrodiet modeļa nosaukumu - izvēlieties klientu atbalsta iespēju (tās nosaukums var mainīties).

3. Saglabājiet lejupielādēto programmatūru

USB zibatmiņā un izvēlieties “Izvilkt šeit”, lai tilpatspiestu mapi.

4. Izslēdziet sistēmu Soundbar un pievienojiet

USB zibatmiņu ar programmatūras atjauninājumu mikro USB adaptera kabeļa sievišķajam portam. Pievienojiet kabeli sistēmas Soundbar USB portam.

5. Ieslēdziet sistēmu Soundbar. 3 minūšu laikā

tiks parādīts paziņojums “UPDATE”, un tiks sākta atjaunināšana.

6. Kad atjaunināšana ir pabeigta, sistēma

Soundbar tiek izslēgta. Nospiediet un vismaz 5 sekundes turiet tālvadības pults pogu p. Displejā tiek parādīts paziņojums “INIT”, un sistēma Soundbar tiek izslēgta. Atjaunināšana ir pabeigta.

• Šim izstrādājumam ir duālās sāknēšanas (DUAL BOOT) funkcija. Ja aparātprogrammatūras atjaunināšana neizdodas, aparātprogrammatūru varat atjaunināt vēlreiz. Ja netiek parādīts paziņojums UPDATE

1. Izslēdziet sistēmu Soundbar, atvienojiet un

vēlreiz pievienojiet USB krātuves ierīci, kurā ir saglabāti atjaunināšanas faili, sistēmas Soundbar USB portam.

2. Atvienojiet sistēmas Soundbar barošanas

vadu, pievienojiet to atpakaļ un pēc tam ieslēdziet sistēmu Soundbar.

• Aparātprogrammatūras atjaunināšana var nedarboties pareizi, ja USB krātuves ierīcē ir saglabāti sistēmas Soundbar atbalstīti audio faili.

• Kamēr tiek veikta atjaunināšana, neizslēdziet barošanu un neatvienojiet USB ierīci. Kad aparātprogrammatūras atjaunināšana ir pabeigta, galvenā ierīce automātiski izslēdzas.

• Kad atjaunināšana ir pabeigta, sistēmā Soundbar tiek inicializēta lietotāja iestatīšana. Mēs iesakām pierakstīt savus iestatījumus, lai pēc atjaunināšanas tos varētu ērti atiestatīt. Ja programmatūras atjaunināšana neizdodas, pārbaudiet, vai USB zibatmiņa nav bojāta.

• Mac OS datoru lietotājiem kā USB formātu ieteicams izmantot MS-DOS (FAT).

• Atjaunināšana, izmantojot USB, var nebūt pieejama atkarībā no USB krātuves ierīces ražotāja.LAT - 27

11 PROBLĒMU NOVĒRŠANA

Pirms meklējat palīdzību, pārbaudiet tālāk norādīto. Ierīci nevar ieslēgt. Vai barošanas kabelis ir pievienots kontaktligzdai? ; Pievienojiet barošanas kabeli kontaktligzdai. Nospiežot pogu, nedarbojas attiecīgā funkcija. Vai gaisā ir statiskā elektrība? ; Atvienojiet barošanas kabeli un vēlreiz pievienojiet to. BT režīmā rodas skaņas pārtraukumi. ; Skatiet sadaļas par Bluetooth savienojumu 8. un 14. lpp. Nav dzirdama skaņa. Vai ir ieslēgta skaņas izslēgšanas funkcija? ; Nospiediet pogu VOL, lai izslēgtu šo funkciju. Vai skaļums ir iestatīts uz minimālo līmeni? ; Noregulējiet skaļuma līmeni. Tālvadības pults nedarbojas. Vai baterijas nav tukšas? ; Ievietojiet jaunas baterijas. Vai attālums starp tālvadības pulti un Soundbar galveno ierīci nav pārāk liels? ; Novietojiet tālvadības pulti tuvāk Soundbar galvenajai ierīcei.LAT - 28 12 LICENCE Manufactured under license from Dolby Laboratories. Dolby, Dolby Audio, Pro Logic, and the double-D symbol are trademarks of Dolby Laboratories. For DTS patents, see http://patents.dts.com. Manufactured under license from DTS Licensing Limited. DTS, the Symbol, DTS in combination with the Symbol, and DTS 2.0 Channel are registered trademarks or trademarks of DTS, Inc. in the United States and/or other countries. © DTS, Inc. All Rights Reserved. The terms HDMI and HDMI High-Denition Multimedia Interface, and the HDMI Logo are trademarks or registered trademarks of HDMI Licensing LLC in the United States and other countries. 13 PAZIŅOJUMS

PIRMKODA LICENCI Lai nosūtītu jautājumus un pieprasījumus par atvērto pirmkodu, sazinieties ar uzņēmumu Samsung pa e-pastu (oss.request@samsung.com).

• Shēmas un attēli šajā lietotāja rokasgrāmatā ir nodrošināti tikai atsaucei, un tie var atšķirties no faktiskā izstrādājuma izskata.

• Šādos gadījumos var tikt iekasēta administrēšanas maksa: (a) pēc jūsu pieprasījuma tiek izsaukts inženieris, taču izstrādājums nav bojāts (t.i., ja neesat izlasījis šo lietotāja rokasgrāmatu); (b) esat atnesis ierīci uz remonta centru, taču izstrādājums nav bojāts(t.i., ja neesat izlasījis šo lietotāja rokasgrāmatu).

• Jūs tiksiet informēts par administrēšanas maksas apmēru pirms speciālista ierašanās.LAT - 29

15 SPECIFIKĀCIJAS UN NORĀDĪJUMI

Specikācijas Modeļa nosaukums HW-N400

Svars 3,0 kg Izmēri (P x A x Dz) 640,0 x 71,0 x 100,3 mm Darba temperatūras diapazons +5°C līdz +35°C Darba mitruma diapazons 10 % līdz 75 % Atbalstītie atskaņošanas formāti (DTS 2.0 skaņa tiek atskaņota DTS formātā.) LPCM 2 kanālu, Dolby Audio™ (atbalsta Dolby® Digital), DTS

BEZVADU IERĪCES IZEJAS JAUDA

BT raidītāja maksimālā jauda SRD raidītāja maksimālā jauda 100 mW, 2,4 GHz – 2,4835 GHz 25 mW, 5,725 GHz – 5,825 GHz Kopējais enerģijas patēriņš gaidstāves režīmā (W) 2,9W Bluetooth Pieslēgvietas deaktivizēšanas metode Nospiediet un vismaz 5 sekundes turiet pogu SOUND MODE, lai izslēgtu Bluetooth Power funkciju. PIEZĪMES

• Samsung Electronics Co., Ltd patur tiesības bez brīdinājuma veikt izmaiņas specikācijās.

• Svars un izmēri ir norādīti aptuveni.

• Ar šo uzņēmums Samsung Electronics paziņo, ka šis aprīkojums atbilst Direktīvas 2014/53/ES prasībām. Pilns ES atbilstības deklarācijas teksts ir pieejams tīmekļa vietnē: http://www.samsung.com, izvēlieties Atbalsts > Meklēšanas atbalsts un ievadiet modeļa nosaukumu. Šo aprīkojumu drīkst lietot visās ES valstīs.LAT - 30 [Pareiza atbrīvošanās no šī izstrādājuma baterijām] (Attiecas uz valstīm, kur tiek izmantotas atsevišķas savākšanas sistēmas.) Šis marķējums uz baterijas, rokasgrāmatas vai iepakojuma norāda, ka pēc šajā izstrādājumā ietverto bateriju kalpošanas laika beigām no tām nedrīkst atbrīvoties kopā ar sadzīves atkritumiem. Ja ir atzīmēti ķīmiskie simboli Hg, Cd vai Pb, baterija satur dzīvsudrabu, kadmiju vai svinu tādā līmenī, kas pārsniedz Direktīvā 2006/66/EK noteiktos standartlīmeņus. Ja baterijas netiek pareizi izmestas, šīs vielas var nodarīt kaitējumu cilvēku veselībai vai videi. Lai aizsargātu dabas resursus un veicinātu materiālu atkārtotu lietošanu, lūdzu, nodaliet baterijas no citu veidu atkritumiem un nododiet tās pārstrādei atbilstoši vietējai bezmaksas bateriju pārstrādes sistēmai. Pareiza atbrīvošanās no šī izstrādājuma (elektriskā un elektroniskā aprīkojuma atkritumi) (Attiecas uz valstīm, kur tiek izmantotas atsevišķas savākšanas sistēmas.) Šis marķējums uz izstrādājuma, piederumiem vai dokumentācijas norāda, ka pēc izstrādājuma kalpošanas laika beigām no izstrādājuma un tā elektroniskajiem piederumiem (piemēram, lādētāja, austiņām, USBkabeļa) nedrīkst atbrīvoties kopā ar sadzīves atkritumiem. Lai nepieļautu iespējamu kaitējumu apkārtējai videi vai cilvēku veselībai nekontrolētas atkritumu likvidēšanas dēļ, atdaliet šos priekšmetus no citu veidu atkritumiem un utilizējiet tos atbilstoši prasībām, tādējādi veicinot materiālo resursu ilgtspējīgu atkārtoto izmantošanu. Lai saņemtu detalizētu informāciju par to, kur un kā var nogādāt šos priekšmetus, lai tos pārstrādātu videi draudzīgā veidā, mājsaimniecību lietotājiem ir jāsazinās ar mazumtirgotāju, no kura viņi iegādājās šo izstrādājumu, vai vietējo valsts iestādi. Komerclietotājiem ir jāsazinās ar piegādātāju un jāiepazīstas ar pirkšanas līguma noteikumiem un nosacījumiem. Šo izstrādājumu un tā elektroniskos piederumus nedrīkst sajaukt ar citiem likvidējamiem uzņēmuma atkritumiem. Informāciju par uzņēmuma Samsung saistībām vides aizsardzības jomā un ar izstrādājumu saistītajiem tiesību aktos noteiktajiem pienākumiem, piemēram, REACH, WEEE, Akumulatori, skatiet vietnē: http://www.samsung.com/uk/aboutsamsung/samsungelectronics/corporatecitizenship/data_corner.htmlLTU - ii SAUGOS INFORMACIJA
